1. Точки подключения автосигнализации на Changan Eado 2014, механика

Подключения в блоке комфорта с правой стороны у пассажира.

Зеленый разъем:
белый/фиолетовый (-) – багажник
белый/зеленый (-) дверь водителя
белый (-) – задняя  левая дверь
красный/черный (-) – задняя правая дверь
белый/синий (-) – передняя правая дверь

Белый широкий разъем:
повороты (+) – зеленый/белый и зеленый/черный

Синий разъем:
отпирание багажника (-) – желтый/белый, работает только когда центральный замок открыт, при закрытом не реагирует
центральный замок – серый/оранжевый, масса для открывания и масса через 1.2 кОм для закрывания

Приборная панель:
ручник – красный/синий, через диод
генератор (+) – коричневый/зелёный

Я сам взял с форсунки контроль работы двигателя.

Замок зажигания не записал, контролькой прозвоните =)

Концевик капота ставим свой с левой стороны возле акб.
Сирену воткнул возле тормозного цилиндра.
Провода протянул над педалью газа – есть овал, отмечено на шумке. Его вырезаем, там заглушка резиновая. Через неё и протягиваем провода (больше негде там тянуть).

Иммобилайзера не было.

2. Точки подключения автосигнализации на Changan CS35 2016

Замок зажигания:
+12В – чёрный/оранжевый и красный/жёлтый
Зажигание – красный
Зажигание 2 – красный/чёрный
АСС – оранжевый (не подключал)
Стартер – белый/синий

Генератор (+) – жёлтый/зелёный на генераторе

Левая кик-панель (синий единственный разъём):
левый поворотник (+) – зелёный/чёрный
центральный замок (-) – серый/оранжевый (закрыть), розовый/белый (открыть)
открытие багажника (+) – красный/зелёный толстый
левая задняя дверь (-) – серый

Жгут левого порога:
водительская дверь (-) – белый/зелёный
багажник (-) – красный/белый

Правая кик-панель (белый единственный разъём):
правый поворотник (+) – зелёный/белый
правая передняя дверь (-) – белый/синий
правая задняя дверь (-) – белый

Двери и багажник собирал через 2 диода.
Иммобилайзера не было.

3. Точки подключения сигнализации на Changan CS75 2018

Замок зажигания:
+12 – красный/белый и красный/чёрный толстый
стартер – красный/синий
зажигание 1 – белый
зажигание 2 – черный/белый
асс – красный толстый

Центральный замок – зелёный/жёлтый в жгуте из двери. Открыть – минус, закрыть – минус через 800Ом.

Установка автосигнализации на Changan CS75 - Управление центральным замком
Управление центральным замком – зелёный/жёлтый

Концевики дверей (-) – белый/зелёный, белый/оранжевый, оранжевый в пороге водителя; белый/оранжевый, белый/жёлтый в пороге пассажира

Установка автосигнализации на Changan CS75 2018 - Подключение к концевикам дверей
Концевики дверей в пороге водителя: водителя, пассажира и багажника

Установка автосигнализации на Changan CS75 2018 - Подключение к концевикам дверей
Концевики дверей в пороге пассажира: передняя правая и задняя левая

Повороты (+):
правый – правая кик-панель, зелёный/чёрный
левый – левая кик-панель, зелёный/белый

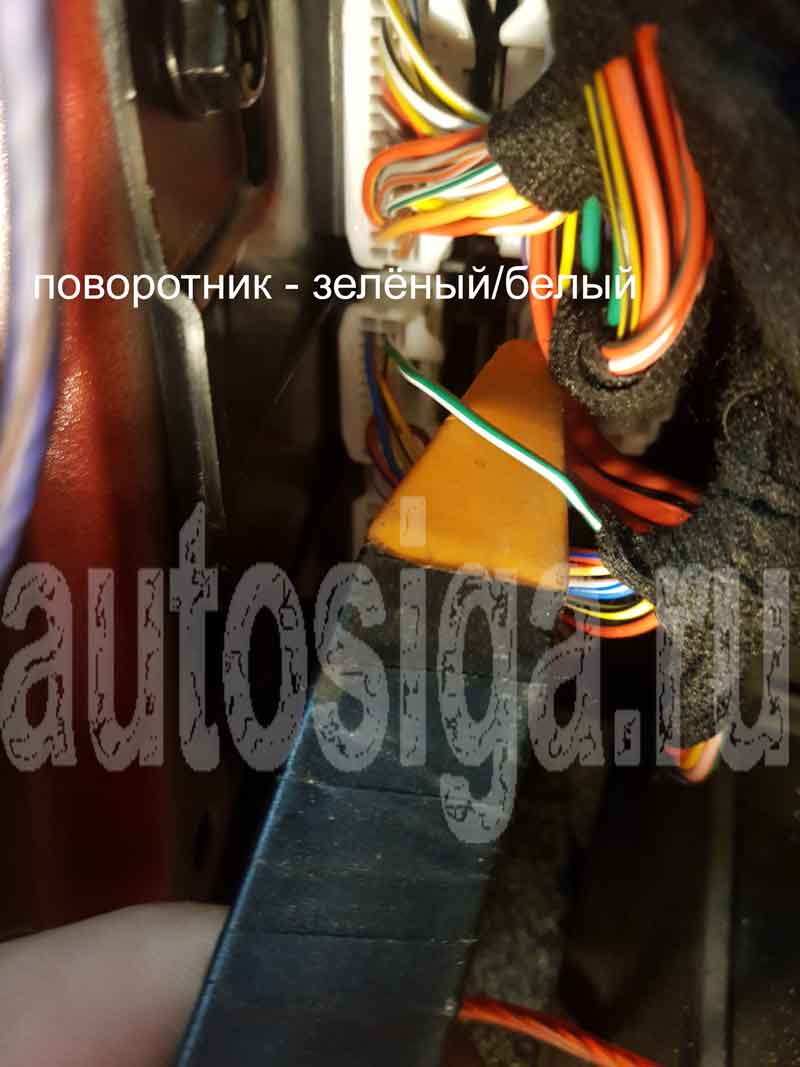

Установка автосигнализации на Changan CS75 2018 - Левый поворотник
Левый поворотник

Установка автосигнализации на Changan CS75 2018 - Правый поворотник
Правый поворотник
