Точки подключения и карты установок сигнализации на Toyota Wish

Установка и подключение автосигнализации Starline A91 на Toyota Wish 2003-2006, ключ, кузов ZNE-10

Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.

Установка автосигнализации на Toyota Wish - разбор салона

Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).

Фото 1.2. Снимаем накладку правого порога в проеме двери водителя – клипсы и зацепы.

Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели.

Фото 1.4. Снимаем накладку кик-панели – две клипсы.

Аналогично снимаем накладку порога и кик-панели слева в проеме двери переднего пассажира.

Фото 1.5. Снимаем накладку правого порога в проеме двери пассажира – клипсы и зацепы.

Фото 1.6. Снимаем обрамление рычага КПП – клипсы-зацепы, начинаем снимать снизу, поддев лопаткой.

Фото 1.7. Снимаем обрамление магнитолы и доски приборов (клипсы-зацепы). Начинаем с левого нижнего угла, передвигаясь вправо.

Фото 1.8. Выкручиваем два самореза крепления обшивки консоли рычага КПП под снятым обрамлением.

Фото 1.9. Выдергиваем правую часть обшивки консоли из панели подторпедника – клипсы-зацепы.

Фото 1.10. Открываем ящичек мелочей под рулем справа и извлекаем его, дернув по направлению стрелок.

Фото 1.11. Выкручиваем саморез крепления подторпедника на его левом нижнем углу под сдернутой обшивкой консоли рычага.

Фото 1.12. Выкручиваем саморез крепления подторпедника справа и сдергиваем подторпедник (клипсы-зацепы).

Фото 1.13. Вытаскиваем корпус датчика климат-контроля целиком и убираем подторпедник.

Фото 1.14. Выкручиваем винт М4 крепления обшивок рулевой колонки снизу.

Фото 1.15. Выкручиваем саморез крепления обшивок колонки под рулем справа и аналогичный - слева. Снимаем нижнюю часть.

Фото 1.16. Выкручиваем два самореза крепления доски приборов и извлекаем её. Отсоединяем разъем.

Фото 1.17. Разборку двери водителя начинаем со снятия уголка над обшивкой двери водителя.

Фото 1.18. Открыв заглушку над ручкой открытия выкручиваем саморез.

Фото 1.19. Еще один саморез откручиваем в нише подлокотника (под кнопочной станцией). Затем сдергиваем обшивку – клипсы по периметру (в том числе по верхнему ребру).

Фото 1.20. Для прокладки проводов управления ЦЗ к кнопочной станции извлекаем разъемы пучка двери, вытаскиваем пучок из BODY, проталкиваем стальку-протяжку через резиновую гофру в дверь.

Подключение и установка автосигнализации Starline A91 на Toyota Wish 2003-2006

Фото 2.1. В пучке разъема кнопочной станции водителя подключаем управление ЦЗ и выводим провода в салон автомобиля.

Фото 2.2. Эти же провода в разъеме замка водительской двери.

Если проводов не окажется в наличии, то в соответствующие гнезда разъема кнопочной станции нужно будет добавить пины из донорной проводки.

Фото 2.3. В пучке разъема приборной доски подключаем световую индикацию и контроль работы двигателя по тахометру.

Фото 2.4. Альтернативными точками подключения этих сигналов являются реле поворотов и гнездо диагностики. Цвета те же.

Фото 2.5. Силовые провода подключаем в пучке с замка зажигания. IGN2 на время вращения стартера не отключается. Питание берем с бело-красного.

Фото 2.6. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте концевика педали тормоза.

Фото 2.7. Контроль всех дверей (-) подключаем в пучке правого порога в проеме двери заднего пассажира.

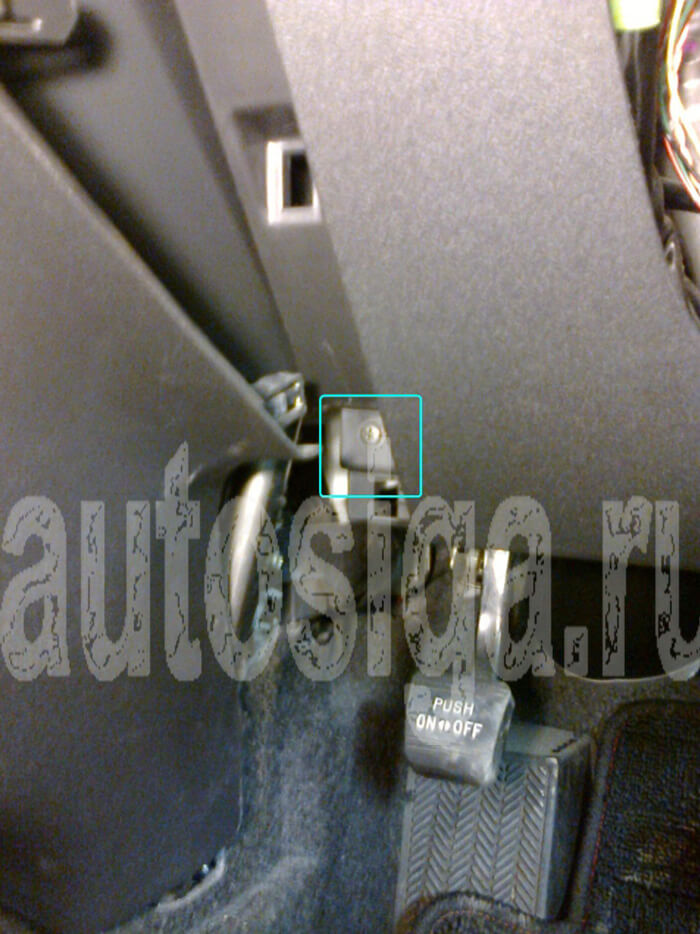

Фото 2.8. Дополнительную блокировку можно сделать в левой кик-панели - провод бензонасоса.

Фото 2.9. Датчик удара крепим на скотч и хомут-стяжку на трубе-кожухе рулевого вала.

Фото 2.10. Кнопку контроля капота устанавливаем на планке радиатора за правой фарой, используем имеющееся отверстие.

Фото 2.11. Сирену устанавливаем на коробке воздухопритока рядом со стаканом левой стойки подвески.

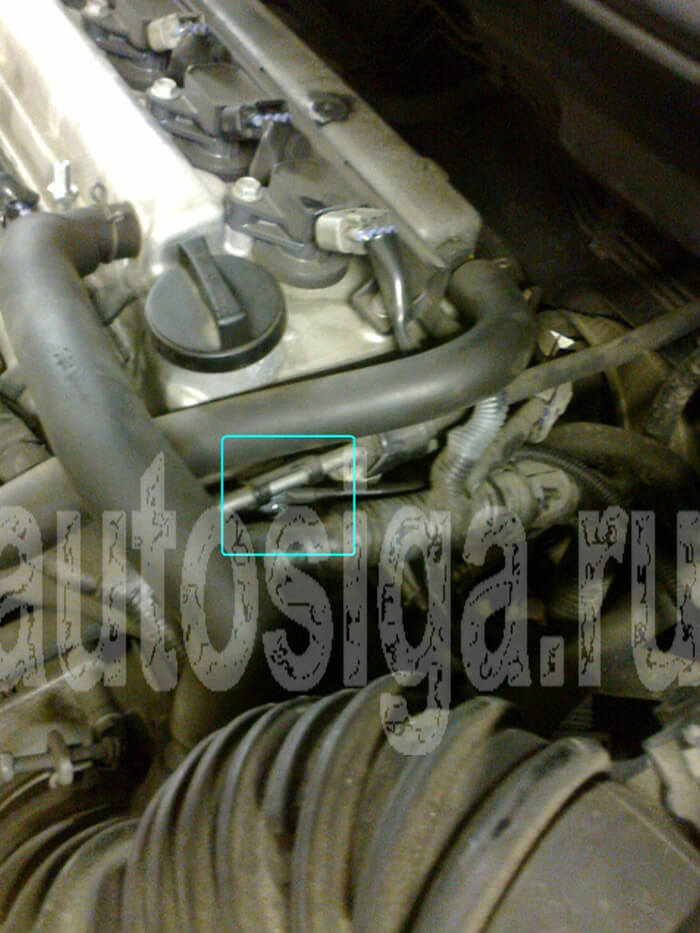

Фото 2.12. Датчик температуры крепим на переднем левом углу головки блока под штатный болт М6 крепления трубок.

Фото 2.13. Светодиод устанавливаем в накладке правой стойки лобового стекла.

Фото 2.14. Приемо-передатчик наклеиваем на лобовое стекло без шелкографии.

Точки подключения автосигнализации на Toyota Wish 2004, правый руль, АКПП

Замок зажигания:
+12V – белый/красный
стартер – чёрный/белый
асс – красный/чёрный
зажигание 1 – чёрный/жёлтый толстый
зажигание 2 – чёрный/жёлтый тонкий

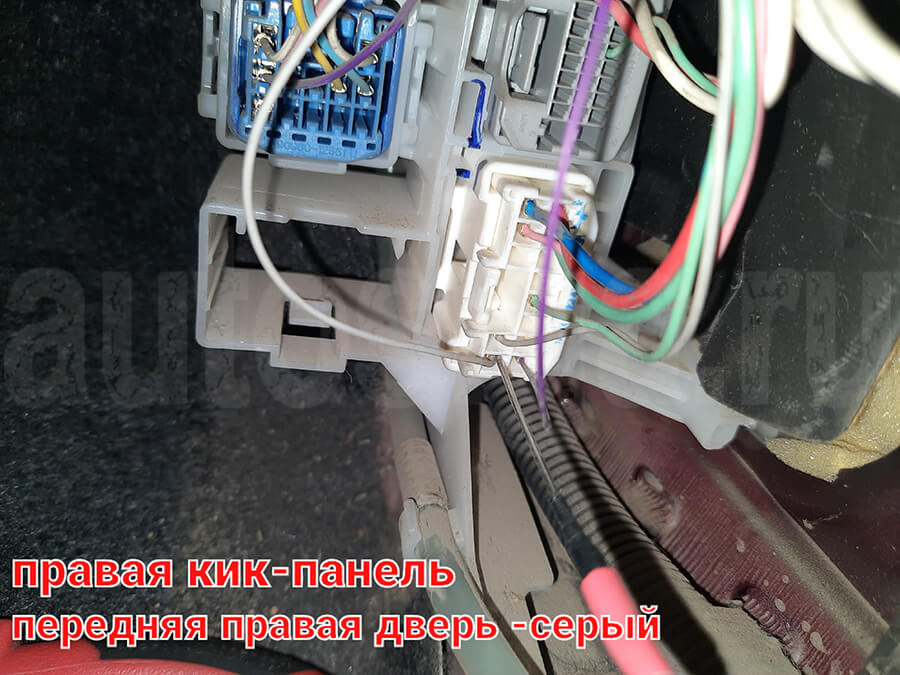

Концевик двери водителя – красный/жёлтый в пороге водителя

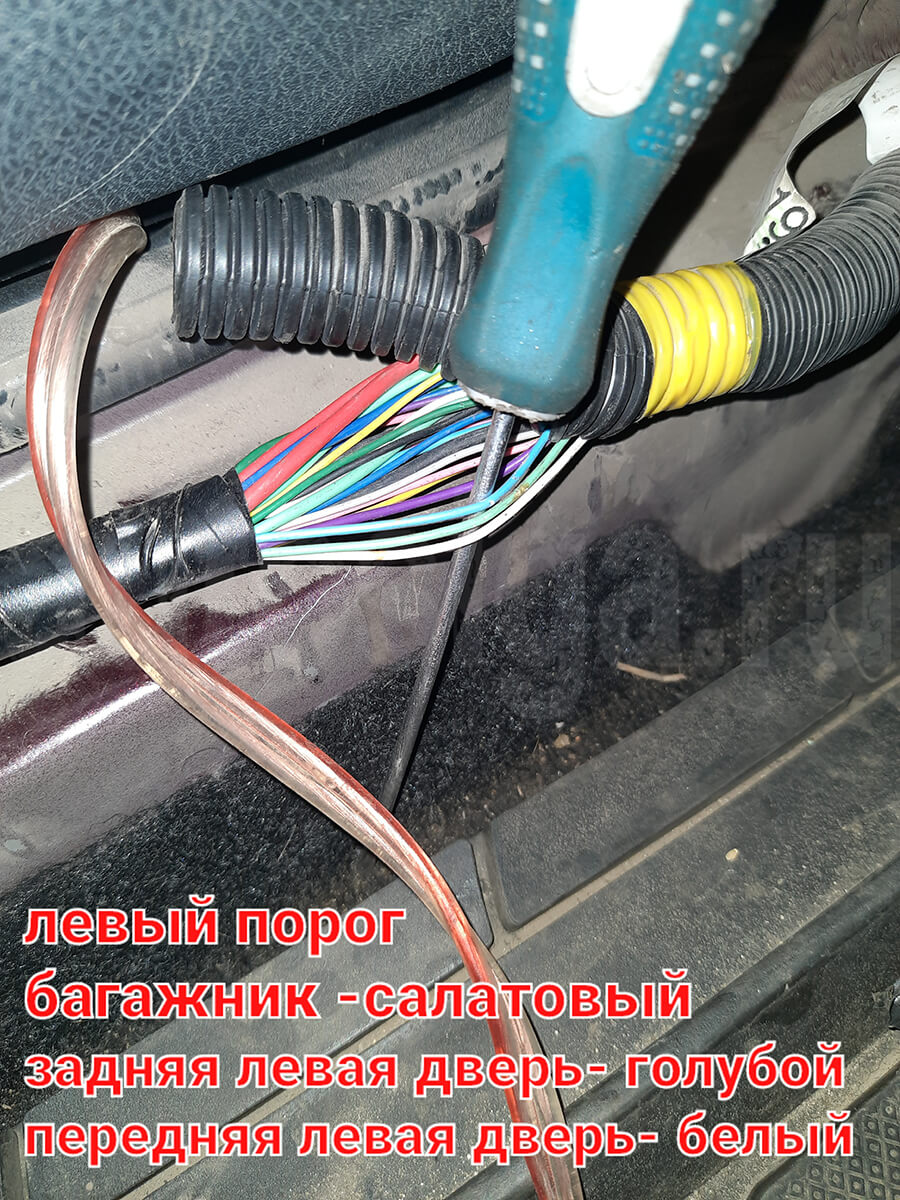

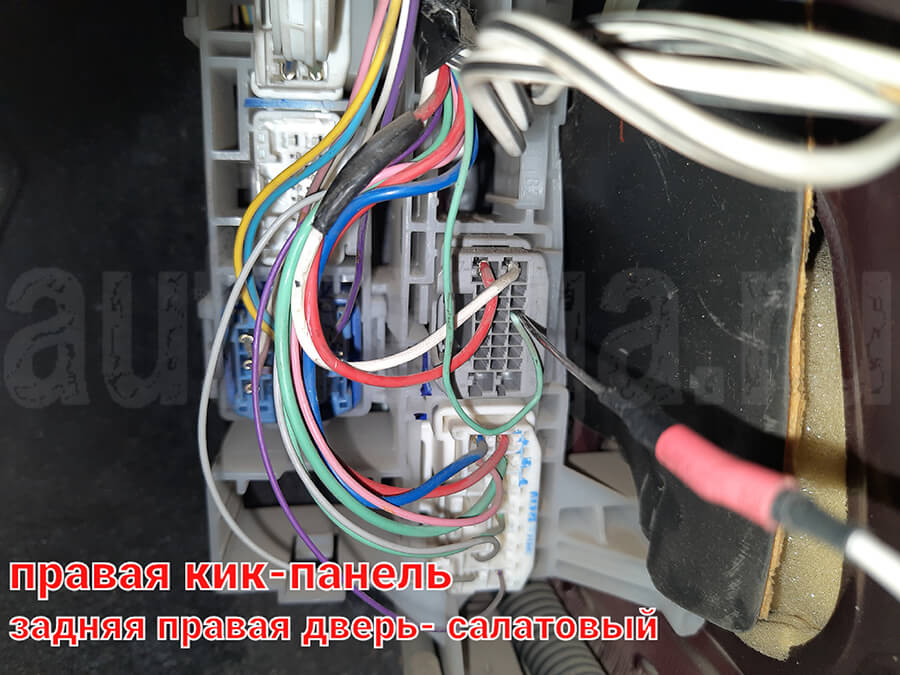

Концевики всех дверей+задняя дверь – синий в правом заднем пороге

Панель приборов:

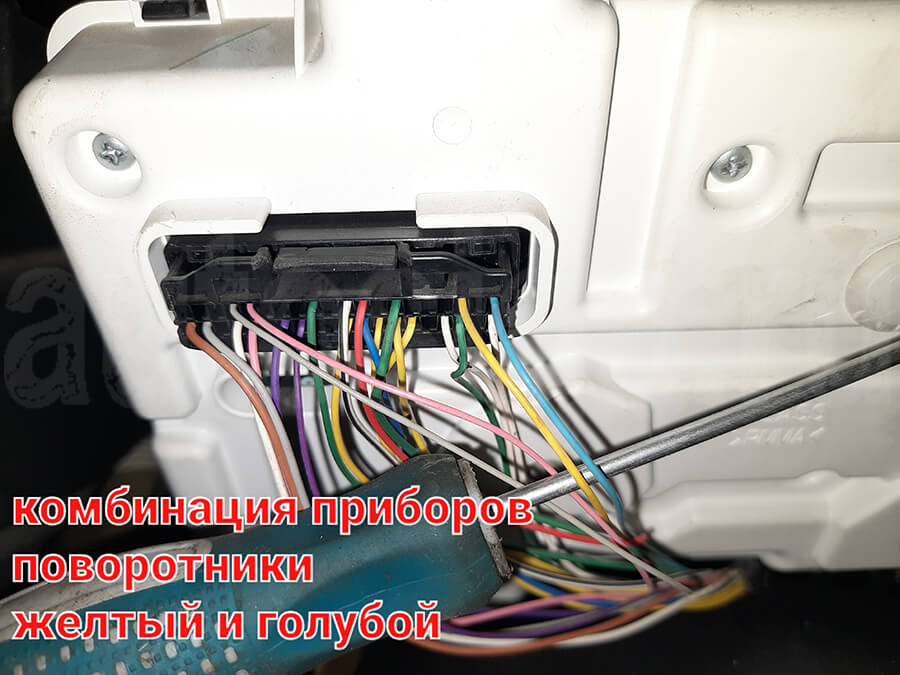

повороты – зелёный/жёлтый и зелёный/чёрный
тахометр – чёрный/белый

Центральный замок:
Подпаяться к реле, на плате управления ЦЗ, в блоке реле и предохранителей. Блок находиться за бардачком. Фото см. ниже.

Вытаскиваем блок, открутив 4-ре болта на 10мм, и отсоединив все разъёмы. Смело вытаскивайте все разъёмы, т.к. они все разные, так что потом, при обратной установке, перепутать не возможно.

Откручиваем 4 шурупа.

Сначала, после откручивания 4-х шурупов, располовиниваем блок, держится на защёлках.

Потом извлекаем плату, держится на ранее выкрученных шурупах, и защёлках.

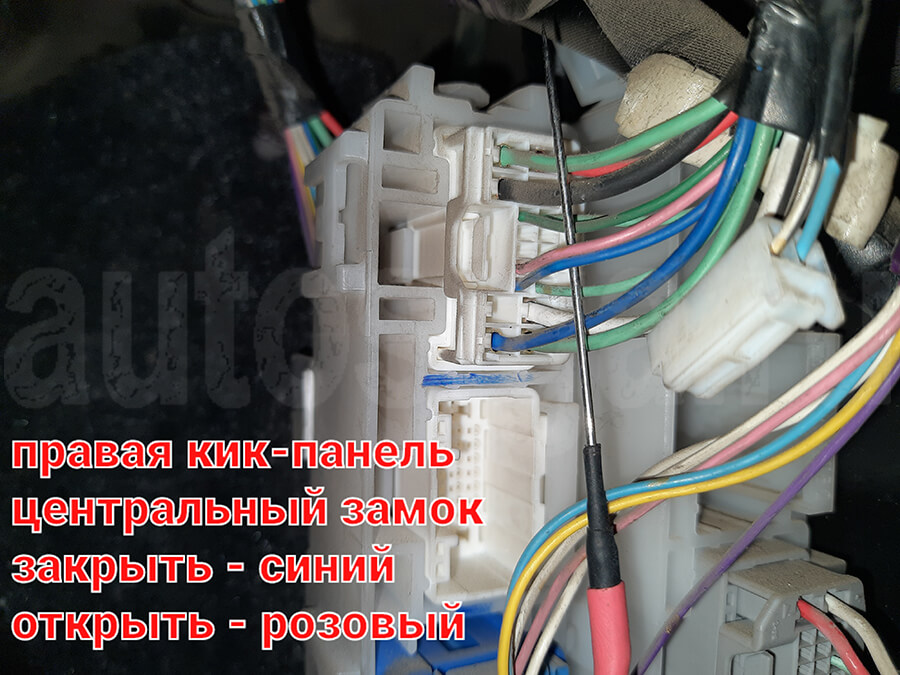

Подпаиваемся к контактам 1 и 2, для открытия/закрытия ЦЗ. На сигнализации управление ЦЗ делаем с негативным управлением ЦЗ. На контакт 3 – не обращаем внимание. На Wish он видимо не задействован.

Выводим провода через вырезанную прорезь в корпусе блока.

Фото точек подключения автосигнализации на Toyota Wish 2010

Стоп сигнал – синий на педали тормоза.

Тахометр – серый на OBD, 9pin.

Карта установки автосигнализации на Toyota Wish 2012 PTS

Установка автосигнализации Pandora на Toyota Wish 2012 PTS. Код автомобиля в настройках системы – 2114.

Для бесключевого обхода штатного иммобилайзера используется алгоритм «Toyota CAN-RX-TX».

Питание, массу, CAN, SLP и остальные основные цепи можно подключить как с правой, так и с левой стороны передней панели. RX и TX в любом случае подключаются слева за бардачком.

Что Pandora видит и чем управляет по CAN

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• педаль тормоза;
• паркинг;
• slave;
• пробег;
• тахометр;
• уровень топлива.

Pandora по CAN управляет:

• аварийной сигнализацией;
• центральным замком;
• поднятием стёкол, если стеклоподъёмники AUTO;
• блокировкой двигателя.

Питание, зажигание и SLP справа под рулевой колонкой

На разъёме модуля блокировки рулевого вала подключаем:

• масса – белый/чёрный, pin 1;
• контроль зажигания (+) – чёрный, pin 6;
• +12В – синий, pin 7;
• SLP (-) – зелёный, pin 4.

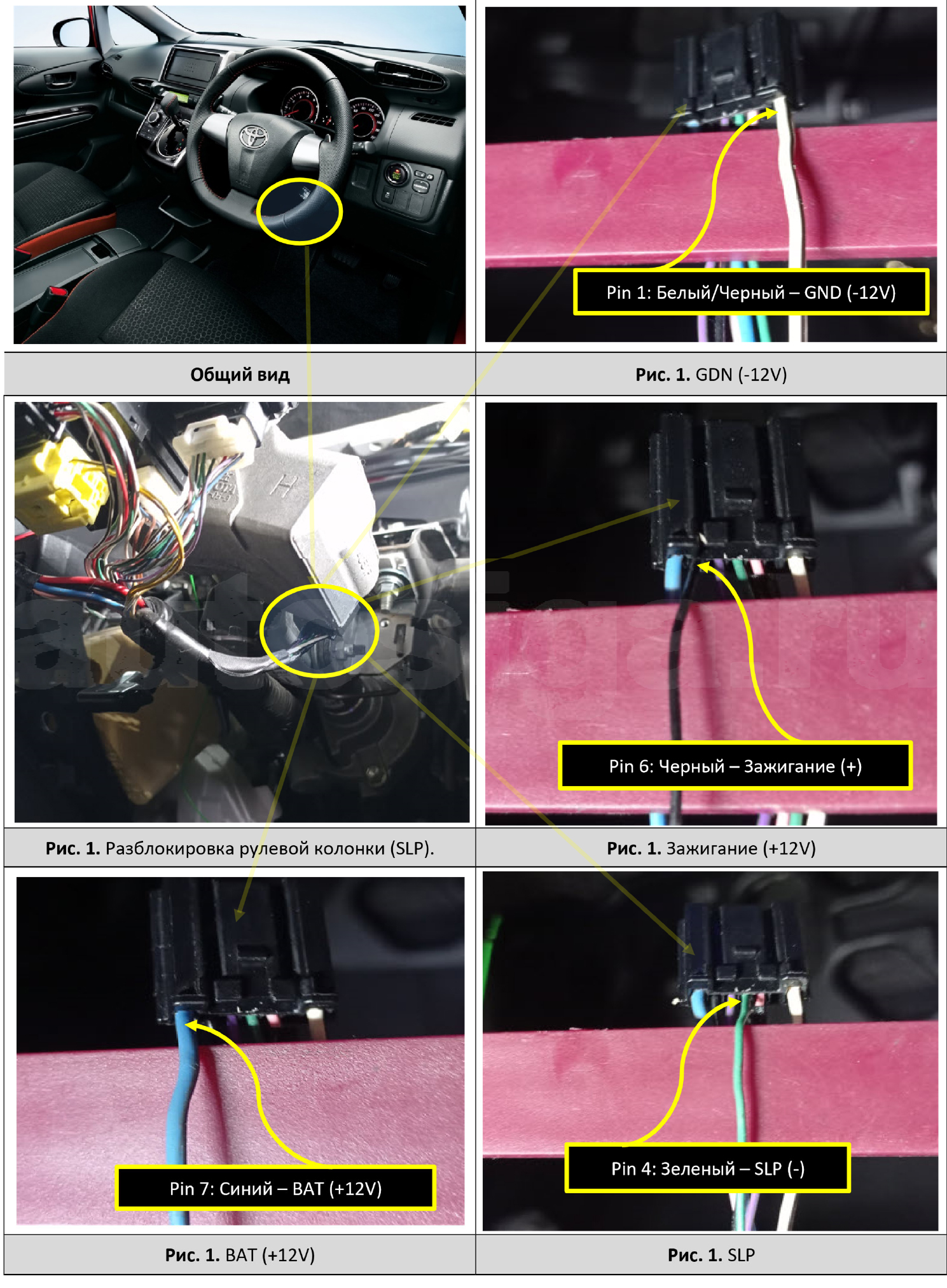

Разъём модуля блокировки рулевого вала: +12В, масса, контроль зажигания и SLP

Подключение CAN на панели приборов

При установке с правой стороны CAN можно взять на разъёме панели приборов:

• CAN1-H – зелёный, pin 23;
• CAN1-L – белый, pin 24.

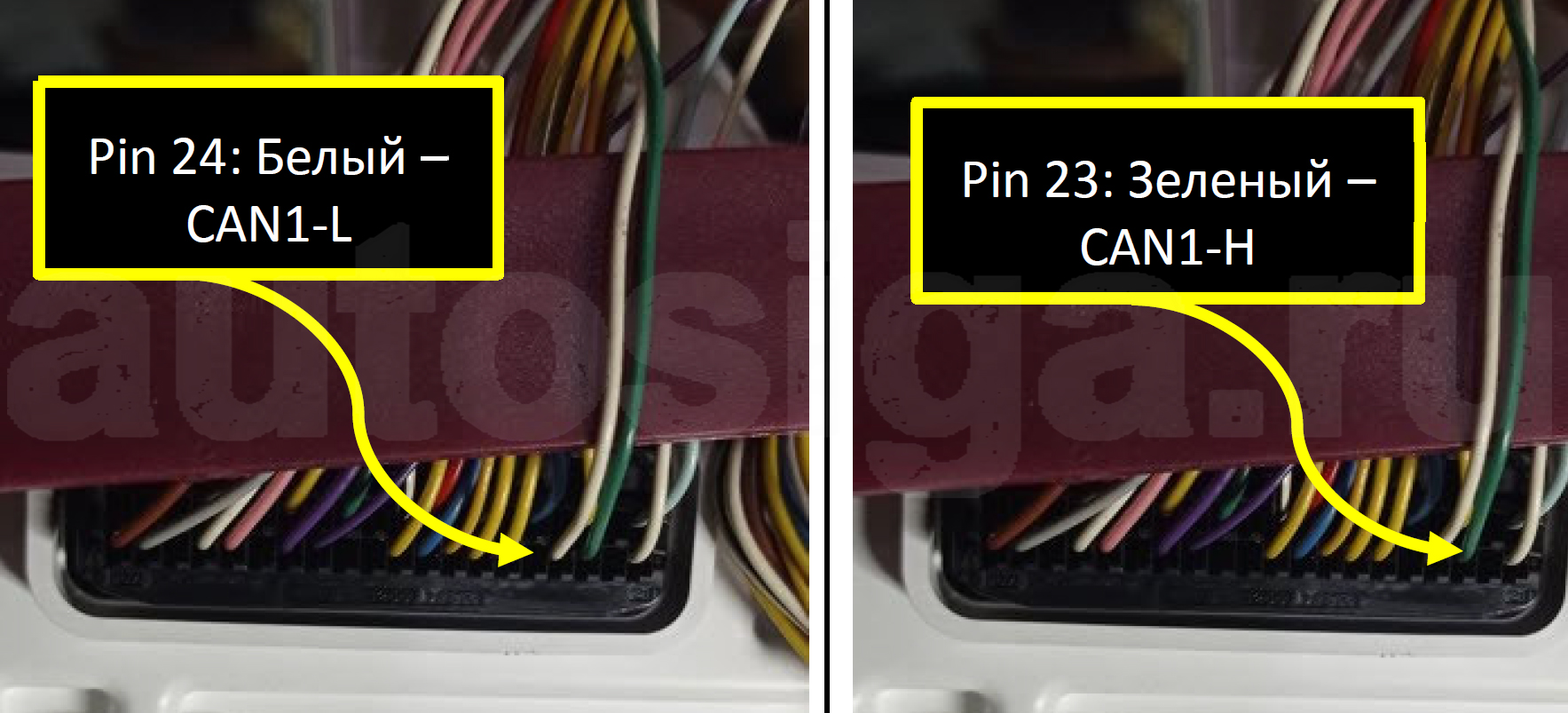

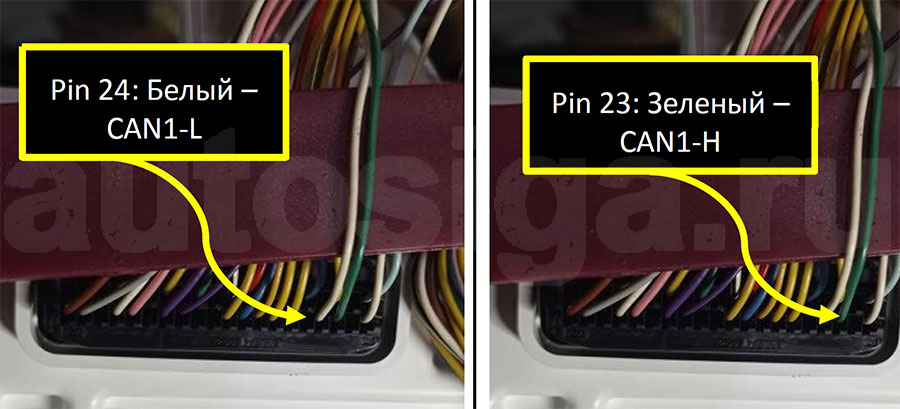

Разъём панели приборов: CAN1-H и CAN1-L

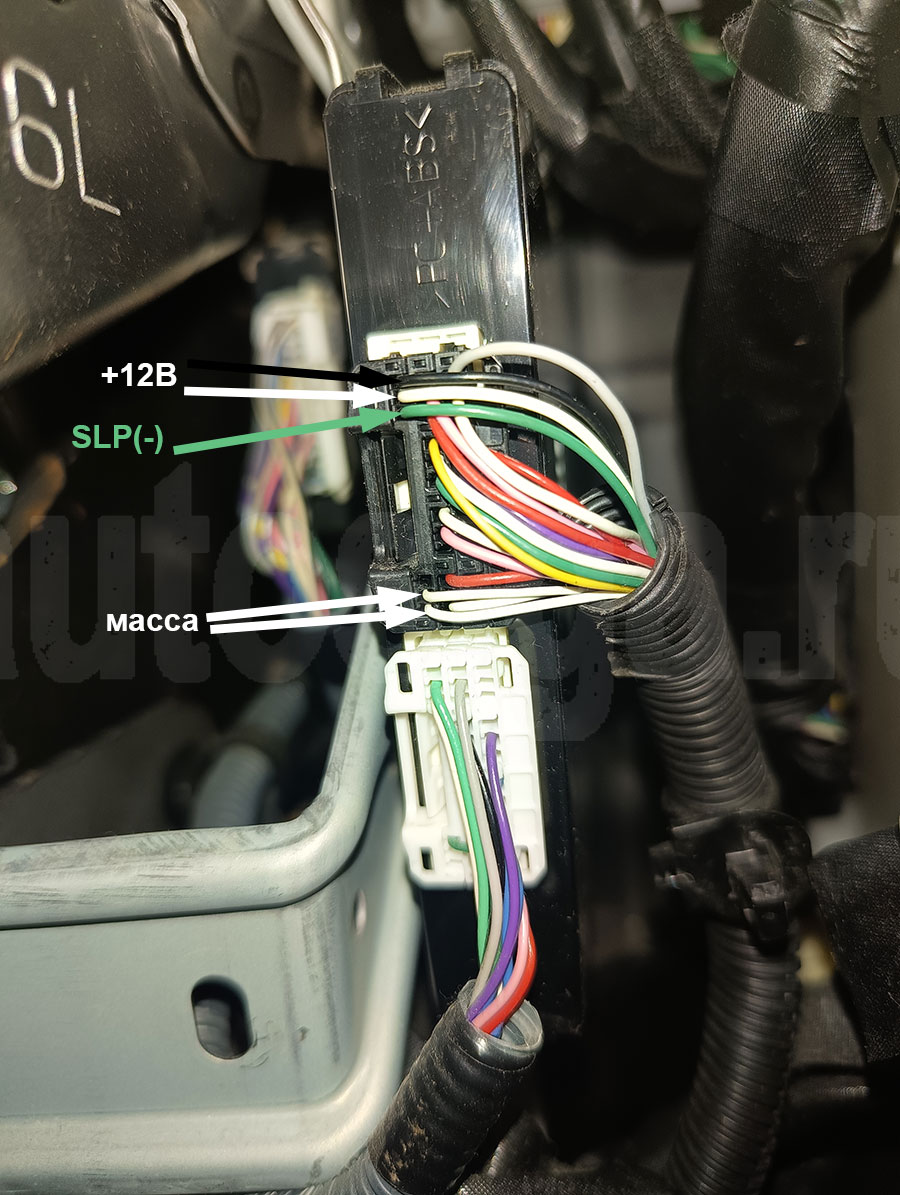

Питание, масса и SLP на блоке Power Management

При установке с левой стороны нужные цепи находятся в верхнем разъёме блока Power Management за бардачком.

• +12В – чёрный и белый под ним, два верхних провода в левом ряду;
• SLP – зелёный, сразу под проводами питания;
• масса – два белых/чёрных провода, самые нижние в этом же ряду.

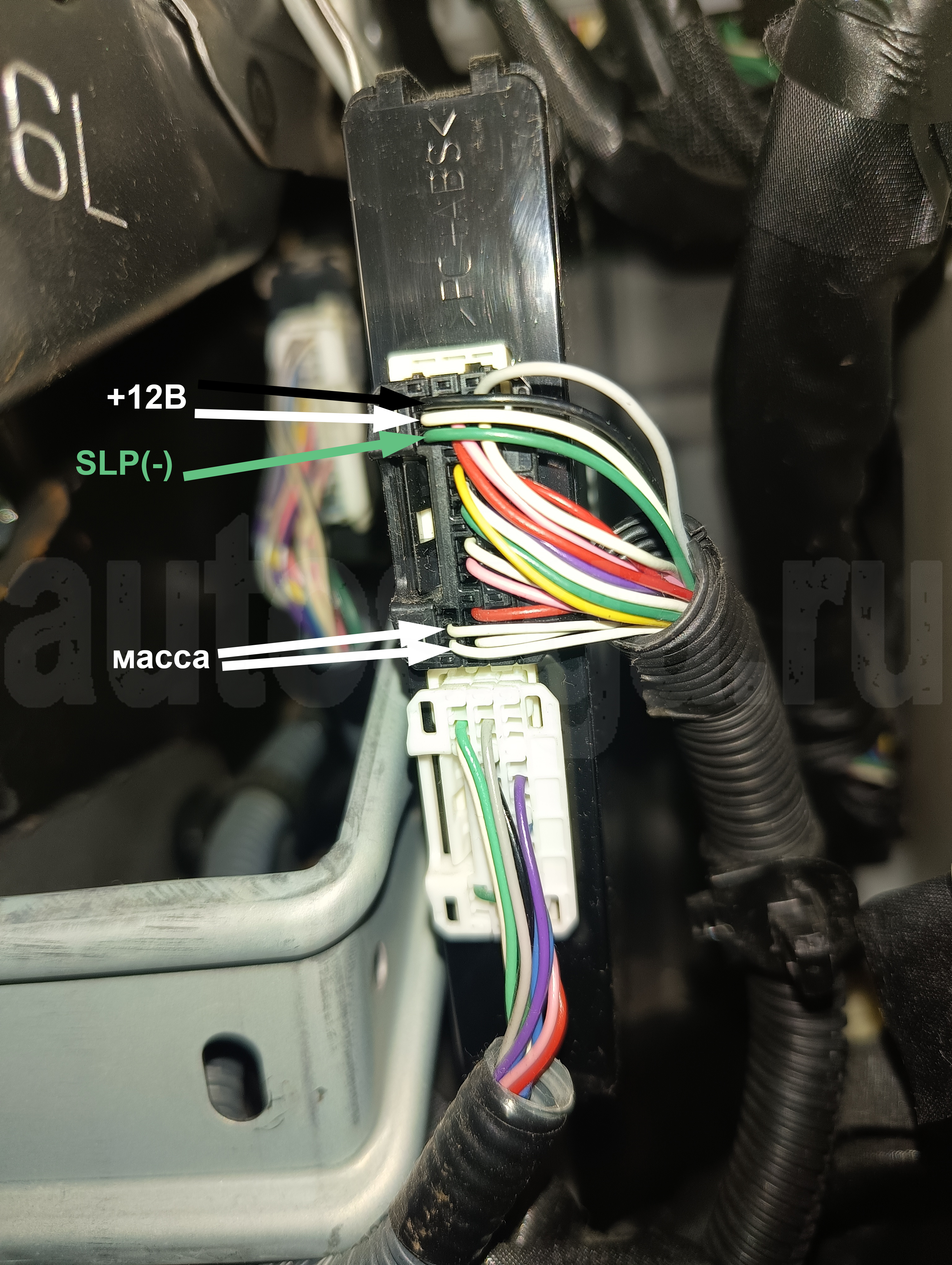

Верхний разъём Power Management: +12В, SLP и масса

Кнопка Start/Stop на блоке Power Management

В этом же верхнем разъёме находятся два провода кнопки запуска-остановки. Они расположены напротив массовых проводов:

• кнопка Start/Stop (-) – чёрный и белый, два нижних провода среднего ряда.

Эту цепь можно использовать для простой блокировки. Достаточно подавать массу на один из проводов.

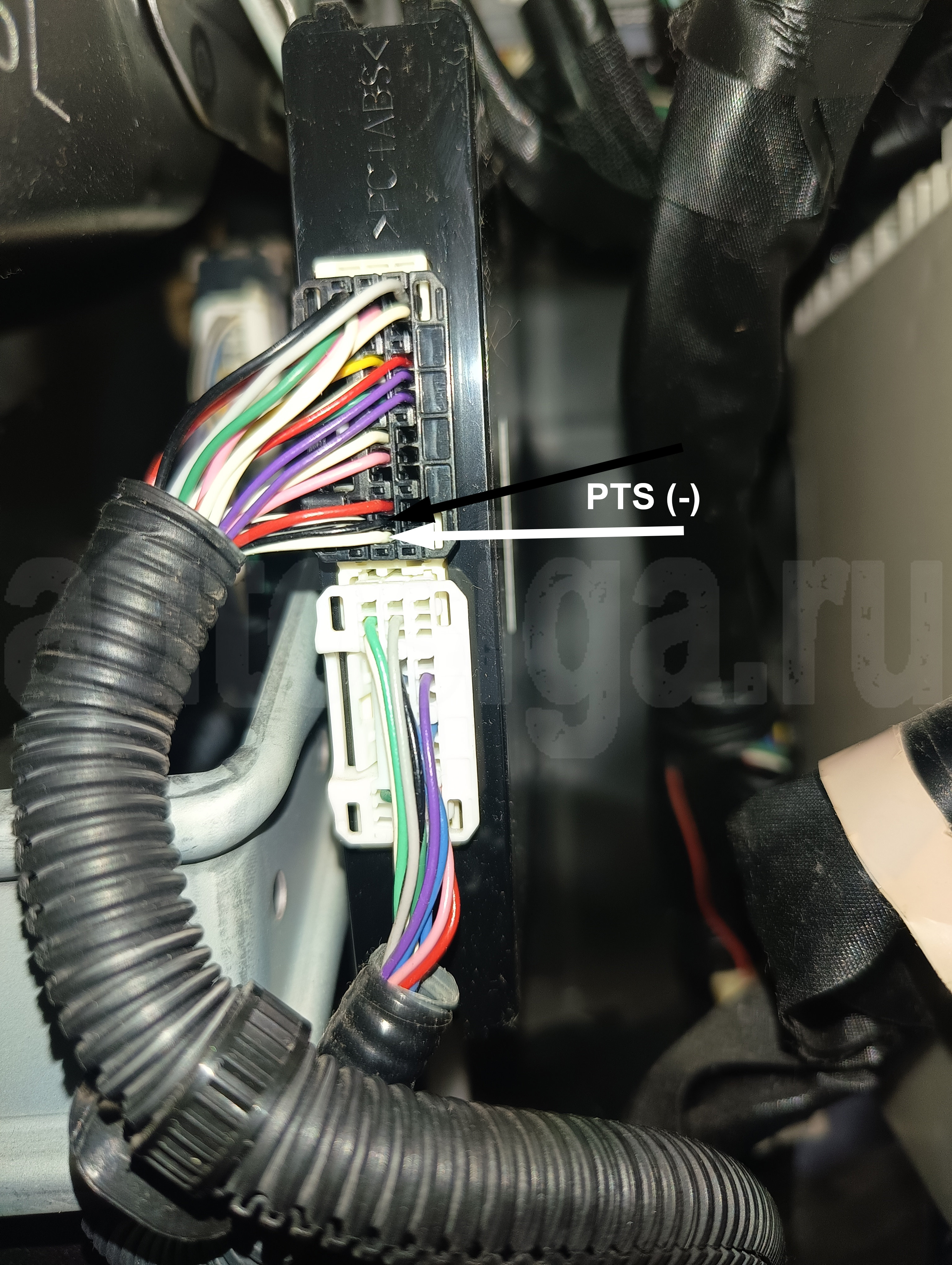

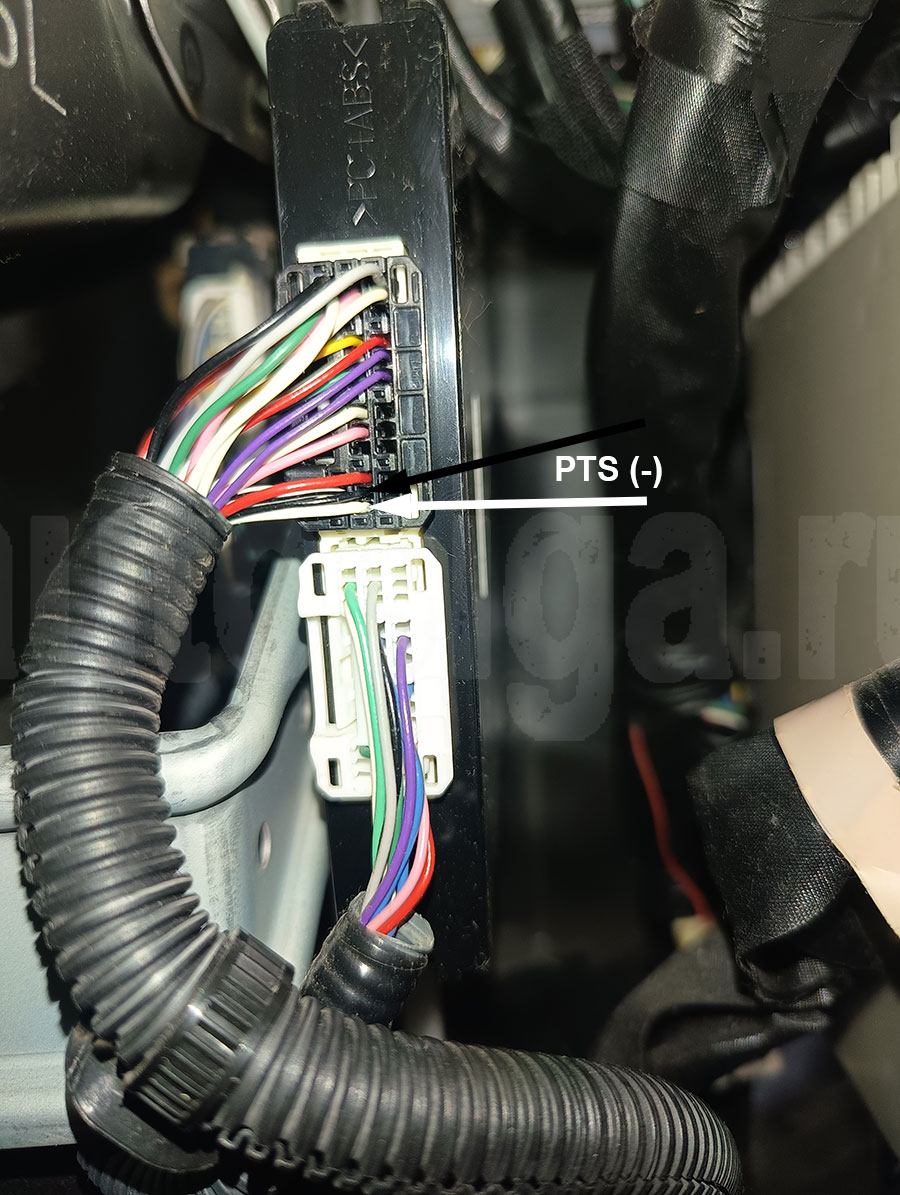

Верхний разъём Power Management: провода кнопки Start/Stop

CAN, RX, TX и центральный замок на блоке BCM

На разъёме BCM за бардачком подключаем:

• RX – чёрный;
• TX – красный;
• CAN-H – зелёный;
• CAN-L – белый;
• отпирание центрального замка (-) – розовый;

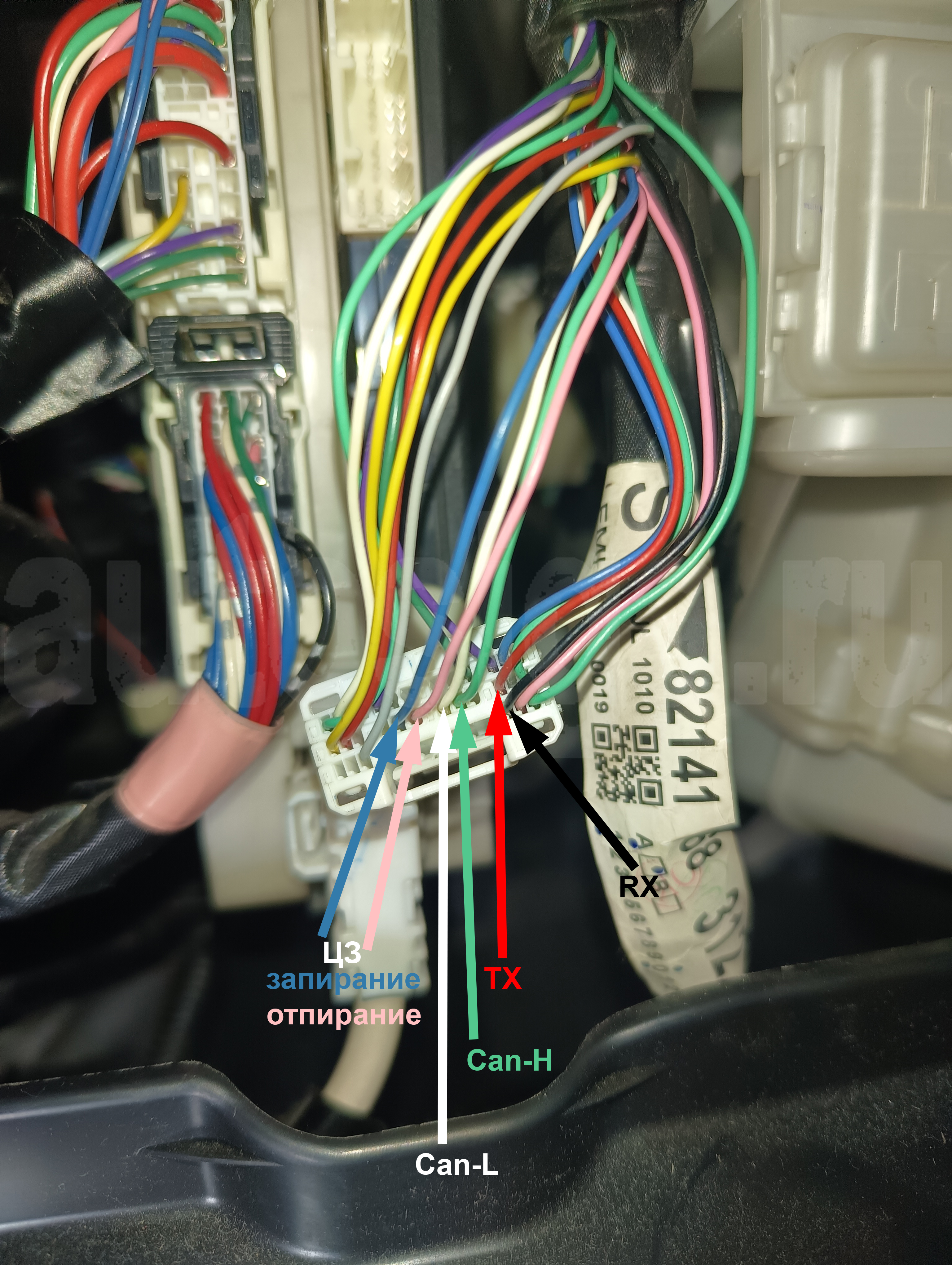

• запирание центрального замка (-) – синий.

После постановки в охрану через Slave команда отпирания центрального замка от сигнализации не проходит (с охраны снимается, но замок не открывается). Решение – включить управление штатной охраной хотя бы на снятие или подключить отпирание ЦЗ по аналогу.

Я сделал аналоговое отпирание, благо все нужные цепи находятся рядом в одном разъёме.

Разъём BCM: CAN, RX, TX, запирание и отпирание центрального замка

Второй вариант подключения RX и TX в левой кик-панели

RX и TX можно взять не только на блоке BCM, но и на штатном разъёме, примотанном к жгуту в районе левой кик-панели:

• RX – чёрный;
• TX – красный.

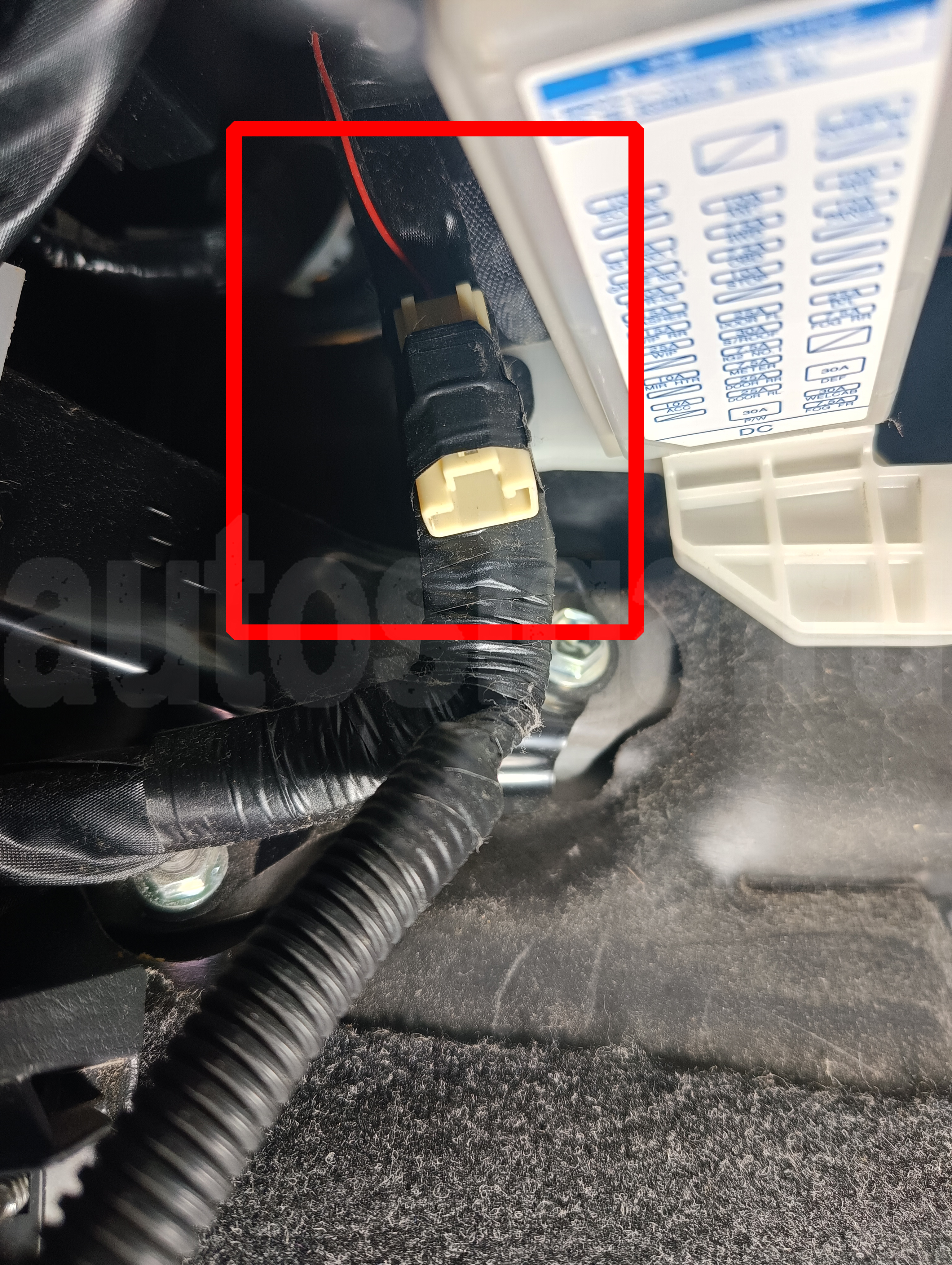

Штатный разъём в районе левой кик-панели: RX и TX

Подключение LIN для управления климатом

LIN подключается на разъёме климат-контроля:

• LIN – голубой.

Через LIN возможно управление климатической системой:

• включение и выключение климат-контроля;
• управление кондиционером;
• управление дефростером;
• обогрев стёкол и зеркал;
• проветривание салона, опускание стёкол.

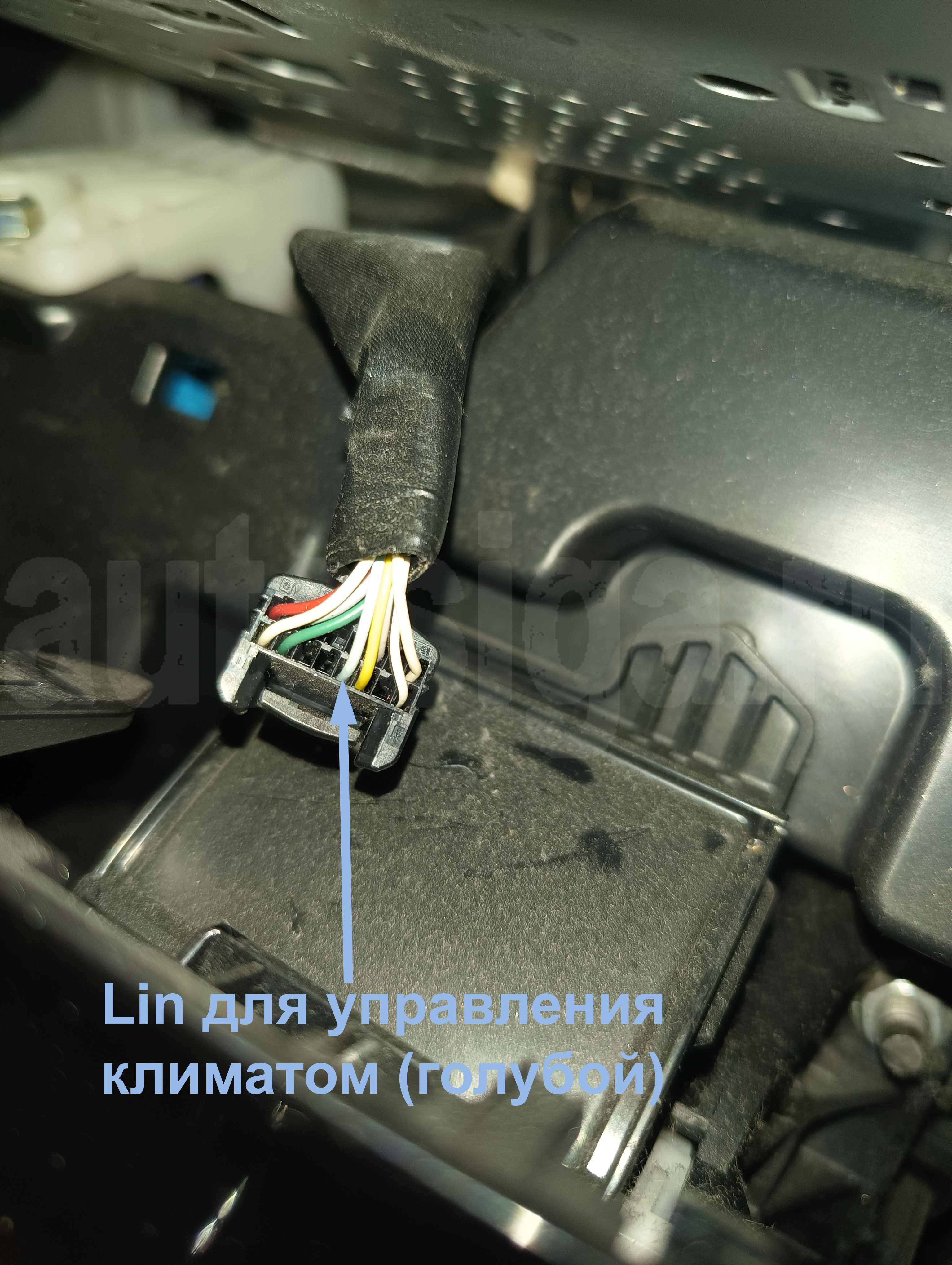

Разъём климат-контроля: LIN для управления климатической системой

Точки подключения автосигнализации на Toyota Wish 2015, иммобилайзера нет

Замок зажигания:
+12 – чёрный
зажигание 1 – белый, справа от черного
стартер 1 - слева от черного
верхние пины слева на право:
1-й пин (зажигание 2) – белый тонкий
2-й пин (асс) – желтый тонкий
4-й пин (стартер 2)

Can A – OBD разъём, розовый и белый друг на против друга.

Код модели Старлайн 5714.
