1. Точки подключения автосигнализации на Haima M3 2014
Замок зажигания
зажигание – синий и чёрный/красный
асс – голубой/жёлтый
стартер – чёрный/жёлтый
Панель приборов, жёлтый разъём:
генератор – белый/чёрный
ручник – красный/белый
двери – голубой/белый, розовый/синий, красный/синий, серый/синий
Панель приборов, синий разъём:
повороты – зелёный/чёрный и зелёный/белый
тахометр – фиолетовый/белый
Центральный замок (-) – красный/черный (отпирание), красный (запирание) в жгуте двери водителя
Бензонасос – красный/белый в жгуте порога водителя
2. Точки подключения автосигнализации на Hawtai Boliger
Замок зажигания
+12 – красный, оранжевый
зажигание 1 – синий толстый
зажигание 2 – розовый
асс – зелёный
стартер – синий тонкий
Центральный замок (-) – красный/белый синий/белый, левая кик-панель
Повороты – синий, синий-черный, жгут под рулем; провода те, которые потолще
Приборный щиток:
Концевик дверей – коричневый, зеленый разъём
Концевик багажника – желтый, синий разъём
Генератор – белый, синий разъём
Концевик капота есть штатный
Бензонасос – белый провод, левая кик-панель
3. Установка автосигнализации на Iran Khodro Samand, ключ без чипа
Так как все цвета практически одного цвета, приходится расписывать по пинам.

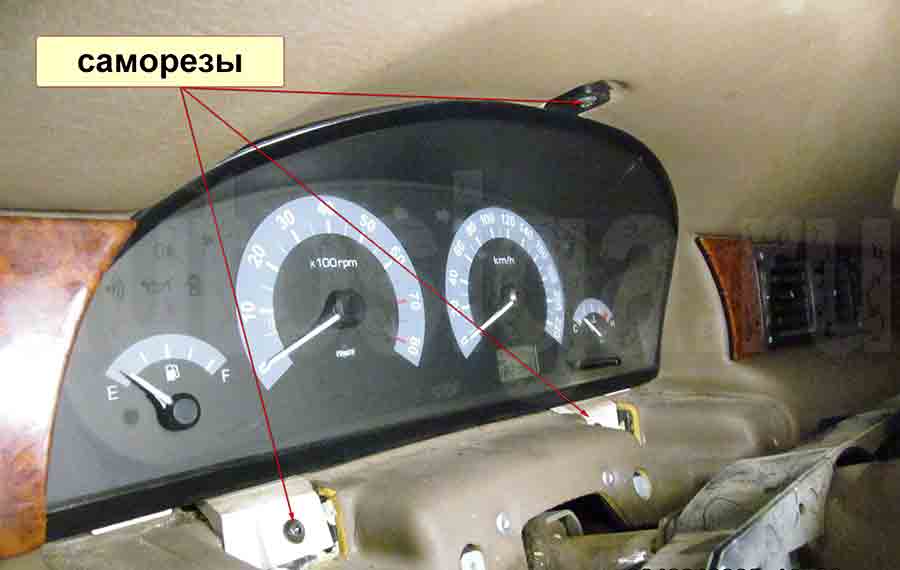

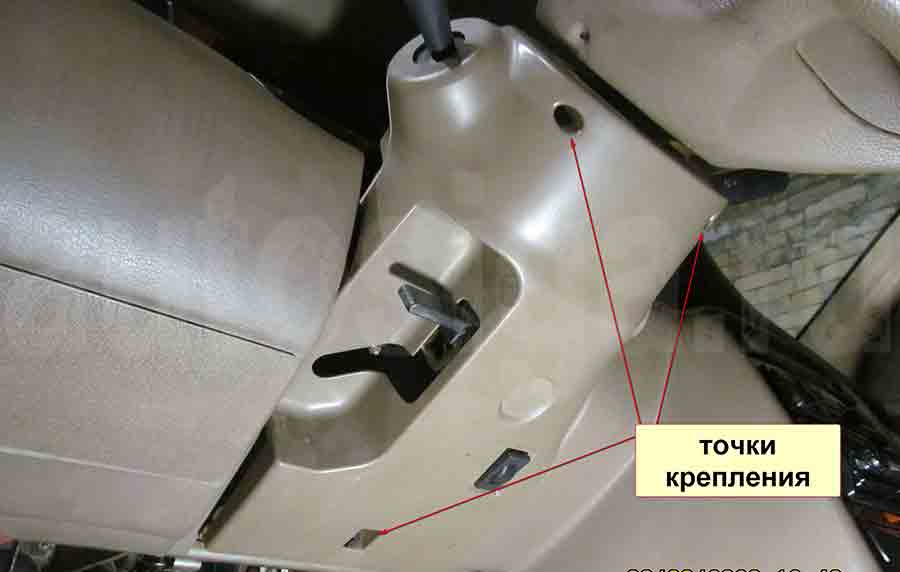

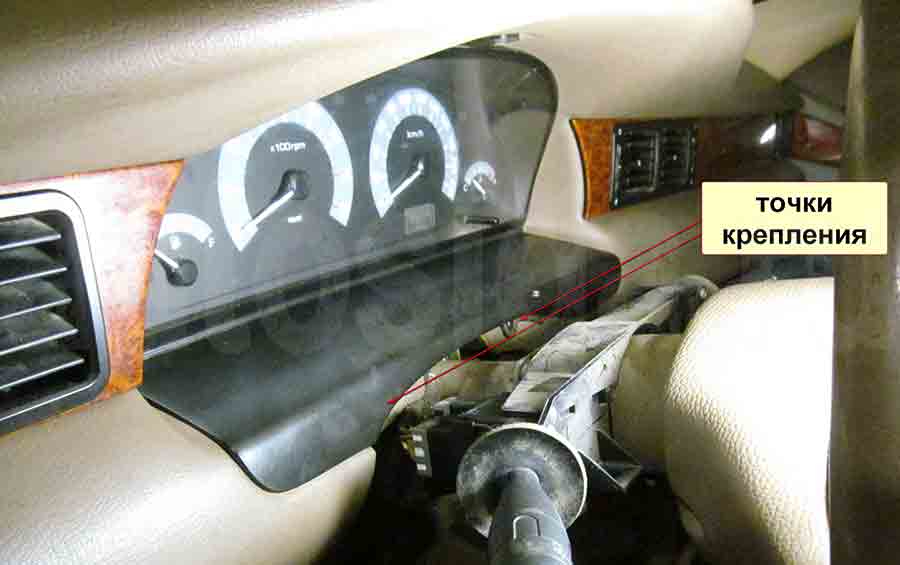

3.1. Разборка салона для доступа к панели приборов

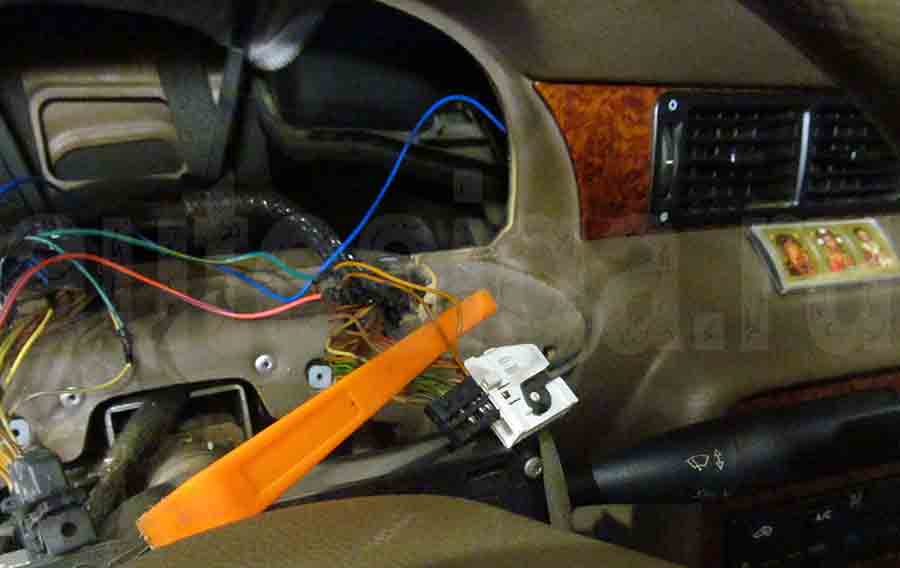

3.2. Подключение на панели приборов

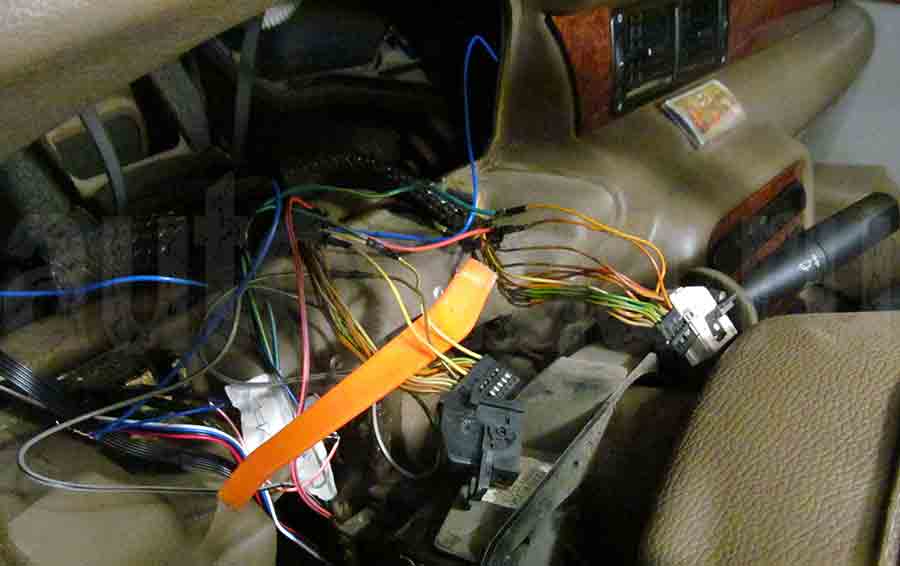

Панель приборов:
Поворотники (+) – 16 пин (белый разъем), 9 пин (чёрный разъем).
Концевики дверей, включая концевик багажника (-) – 5 пин (черный разъём).
Ручник (-) – 7 пин (белый разъём).
Тахометр – 13 пин (черный разъём).

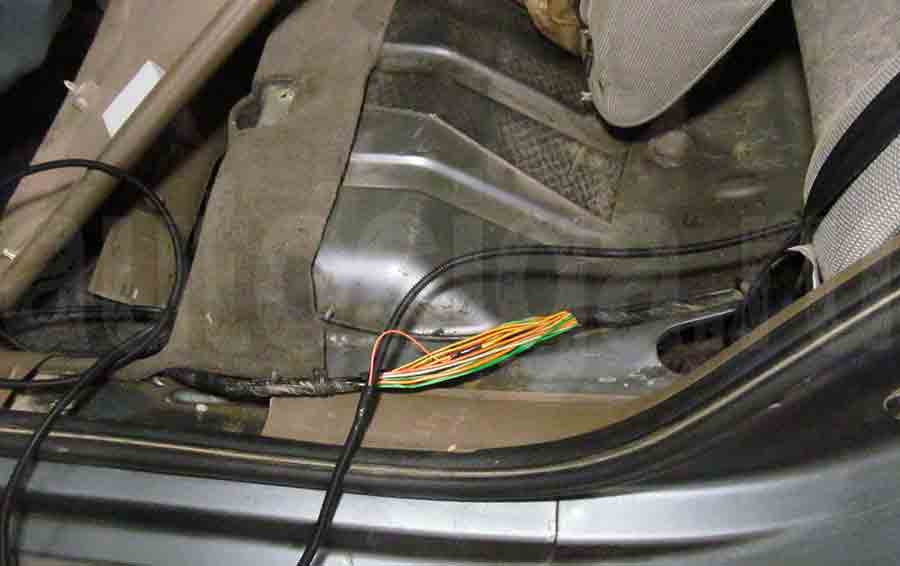

Датчик багажника совмещен на панели приборов с концевиками дверей. Если есть интерес выделения – можно подключиться к жгуту слева около заднего сиденья.
Дистанционное открывание багажника можно сделать через кнопку в центральной консоли (-), либо в разрыв силового провода в жгуте, который идет непосредственно на мотор-актюатор, через реле. Нужно искать.
3.3. Подключение массы и датчика удара

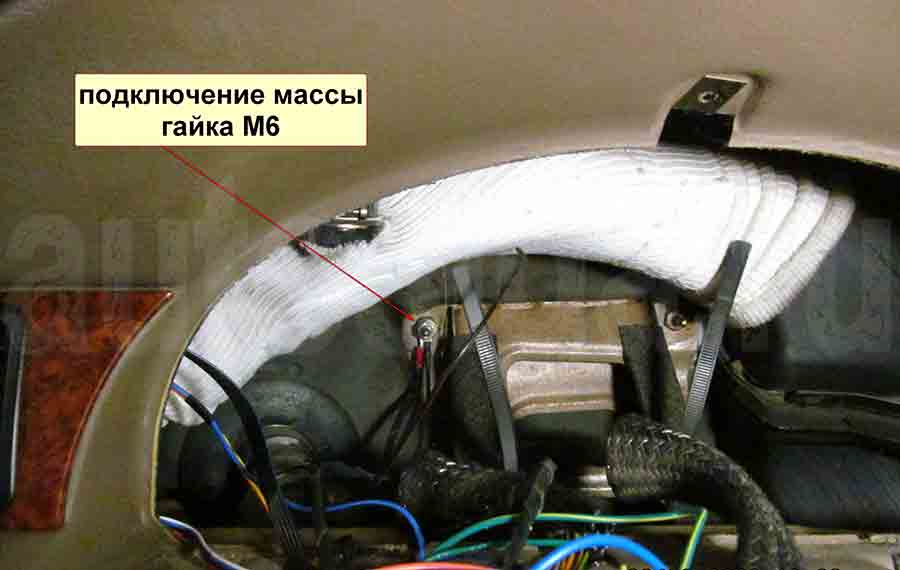

подключение массы, гайка М6

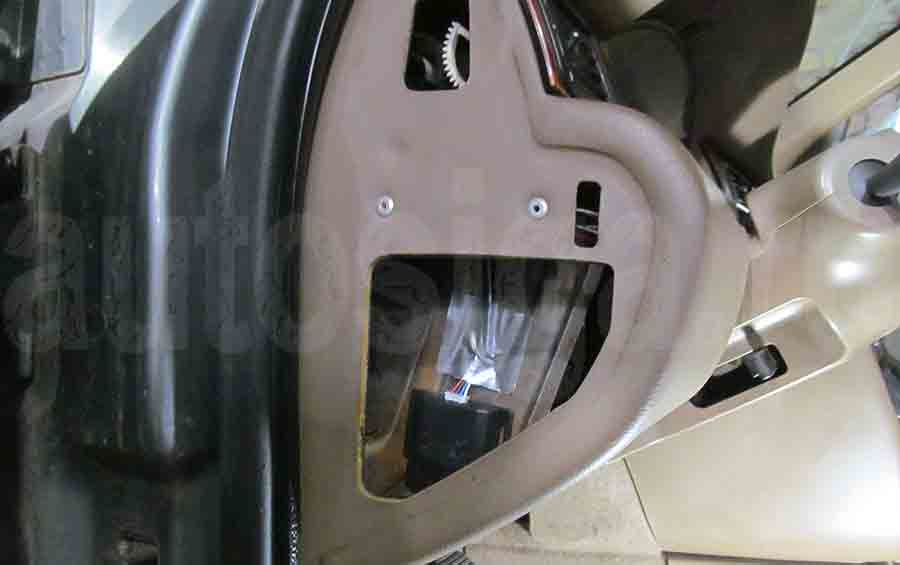

крепление датчика удара
3.4. Подключение к центральному замку
(Непроверенная мной информация с просторов инета)
Центральный замок (минусовое управление). Находится рядом с OBD разъёмом.
Там увидите сдвоенный провод. Как я помню, надо разрезать оранжевый провод (это для того, чтобы отключить отпирание замков дверей после завершения запуска).
Далее необходимо достать колодку проводов, которая идет из двери. Там есть два провода зеленый (запирание) и красный (отпирание). Проверять!
(Конец непроверенной информации)

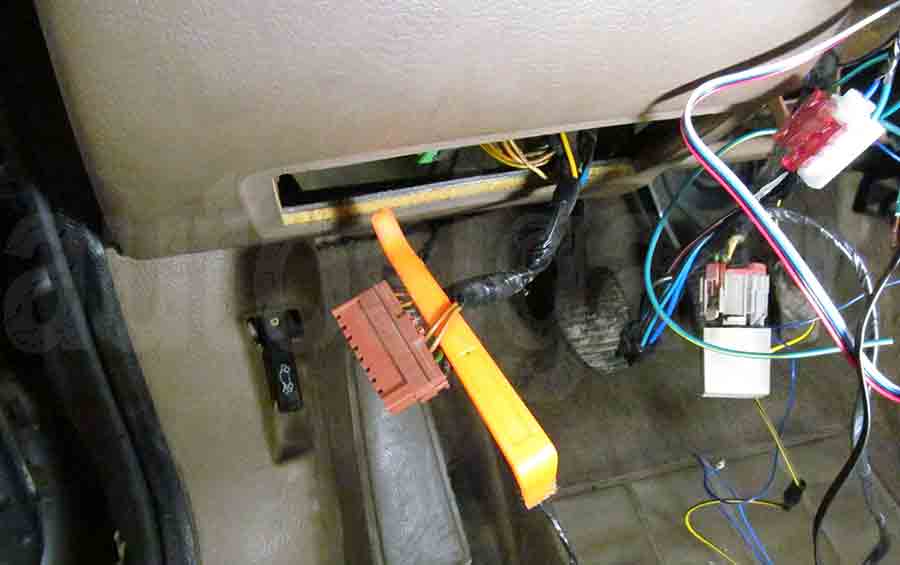

Перехват ЦЗ по силовым проводам:

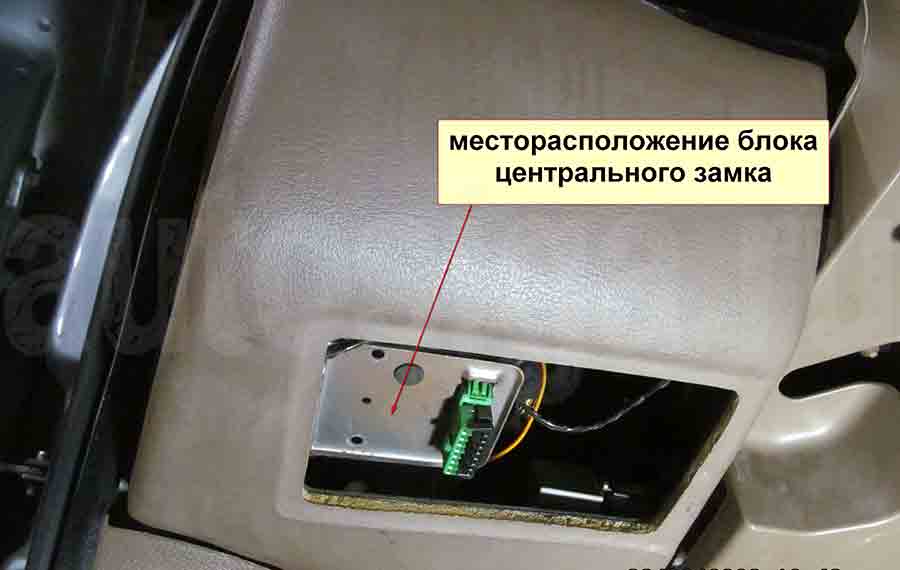

колодка блока ЦЗ в разрыв силовых проводов – #3 (+) отпирание, #4 (+) запирание
Силовое управление ЦЗ, в отказ от штатного управления. Подключение всех остальных замков как "дополнительный привод ЦЗ".

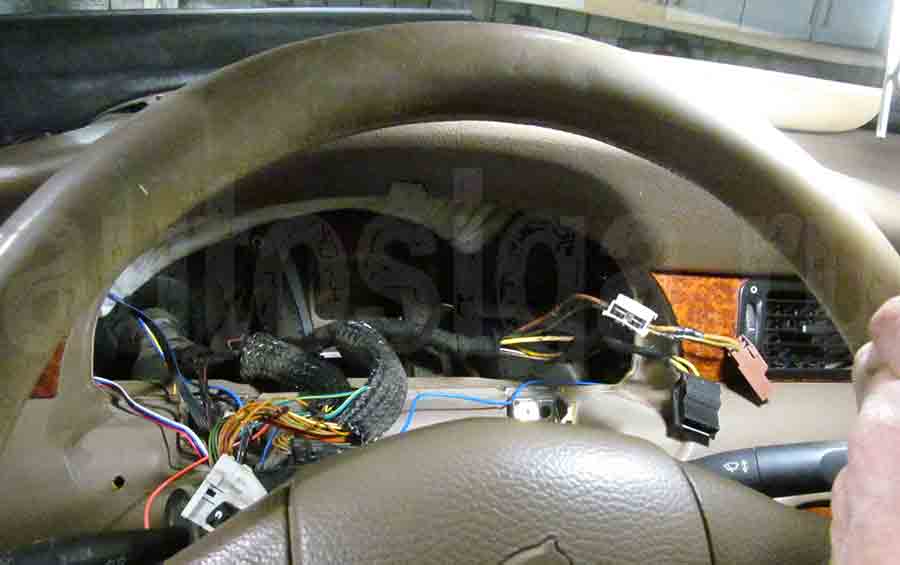

3.5. Подключение к жгуту замка зажигания
Замок зажигания (три разъема по два соединения)
Коричневый разъём:
+12 – красный
Ign2 – зажигание (пропадает при запуске)
Серый разъём:
ACC – желтый (пропадает при запуске)
Ign1 – оранжевый (не пропадает при запуске)
Черный разъём:
+12 – красный
Starter – синий
Разъемы можно отсоединить от монтажной площадки и вытянуть наверх, для удобства подсоединения.

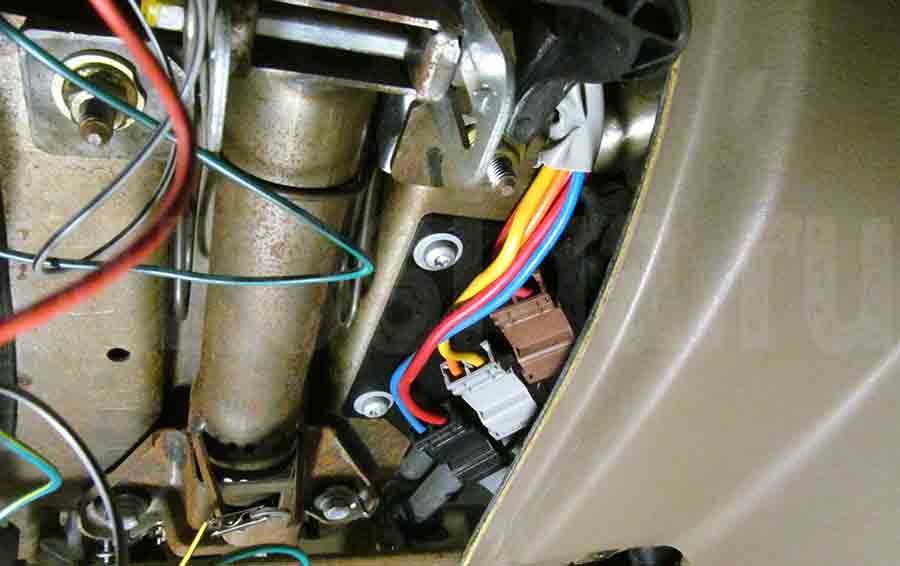

вытянутые вверх провода замка зажигания
3.6. Работа под капотом
Проводка из салона в капот через резиновый уплотнитель, где идет тросик открывания капота. Просверлить резинку сверлом 8мм.

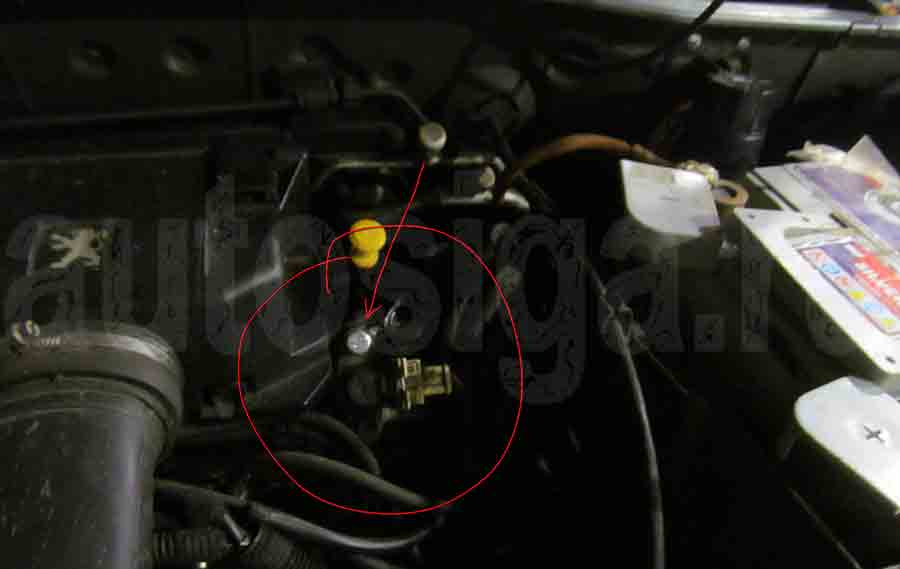

возможное место установки датчика температуры

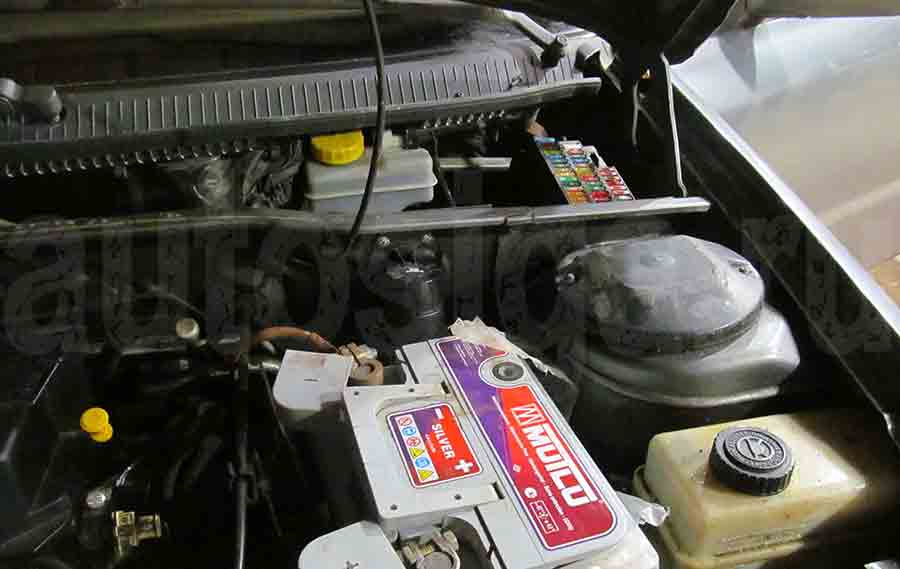

возможное место установки сирены

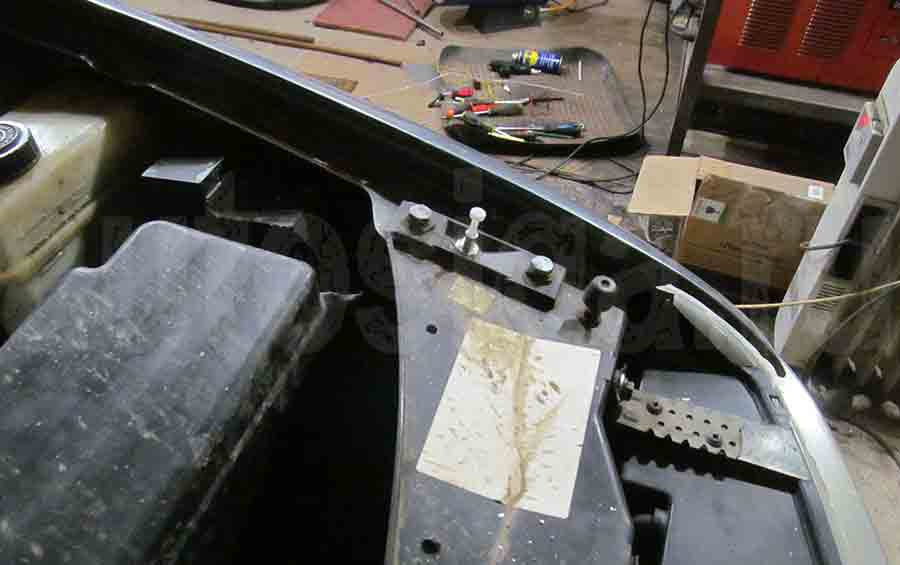

возможное место установки концевика капота
Иммобилайзера в этом Iran Khodro Samand нет.

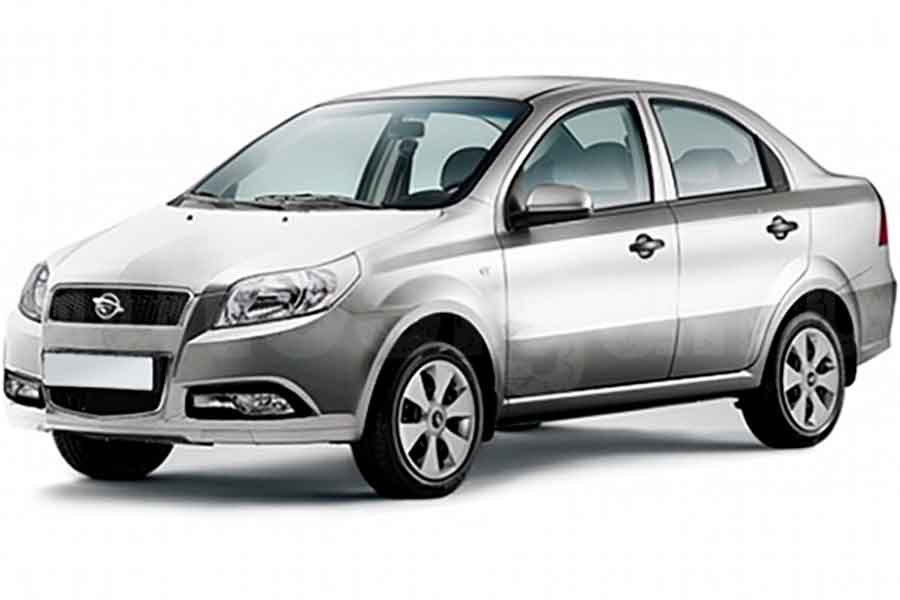

4. Точки подключения автосигнализации на Ravon R3 Nexia 2015-2023
Левая кик-панель:
- +12В;
- открытие багажника;
- повороты;
- тормоз;
- центральный замок.

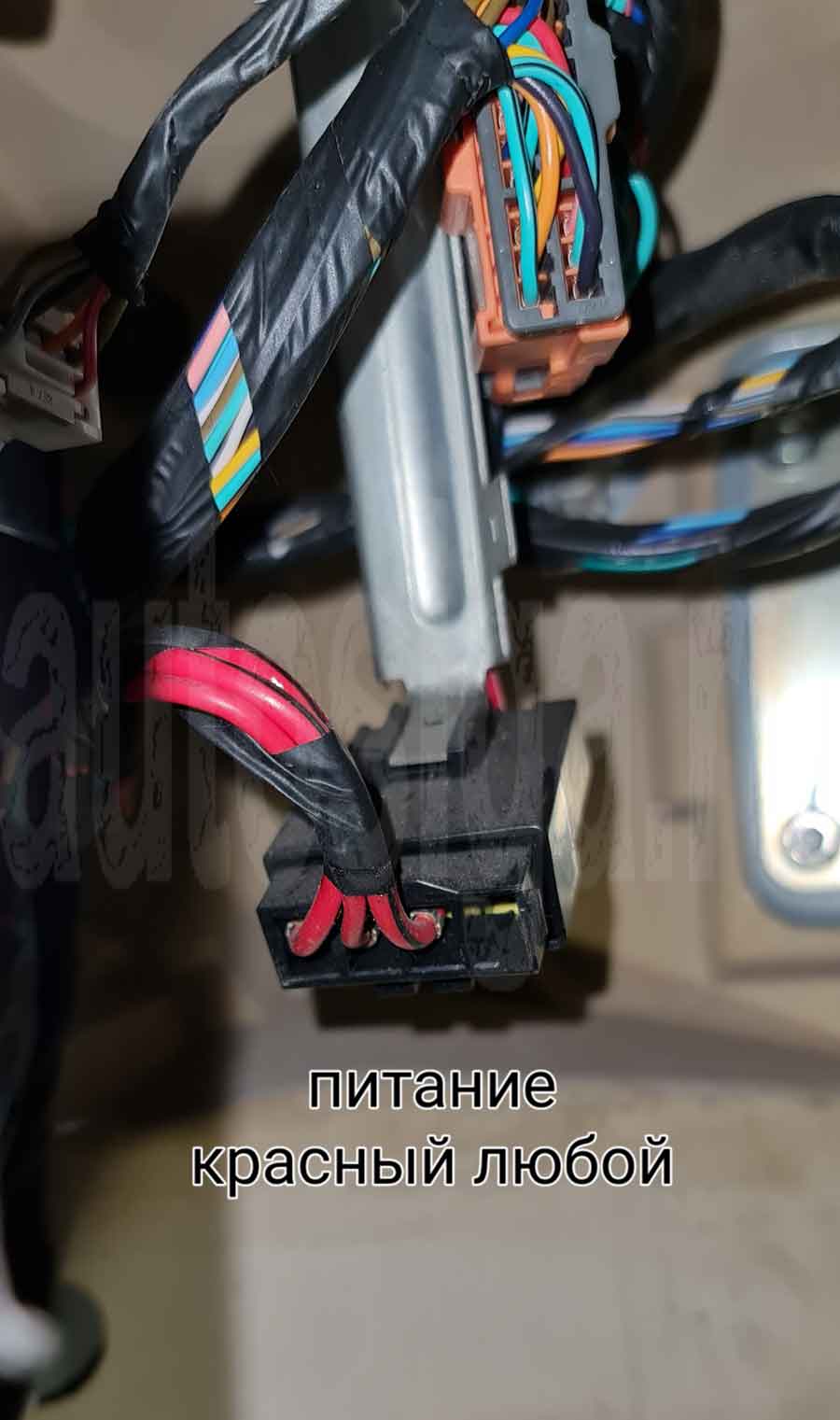

+12 Вольт – любой красный

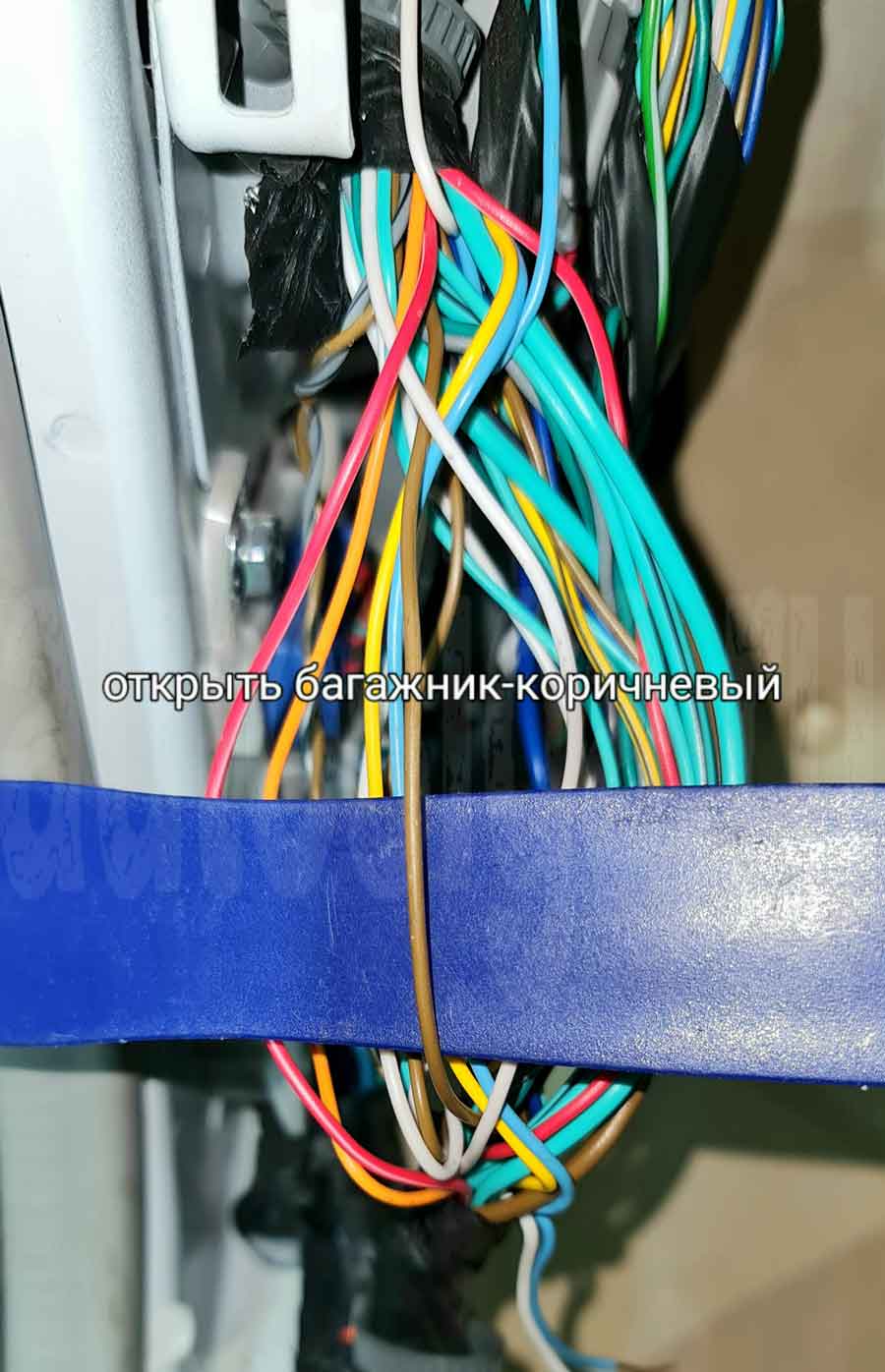

Открыть багажник – коричневый

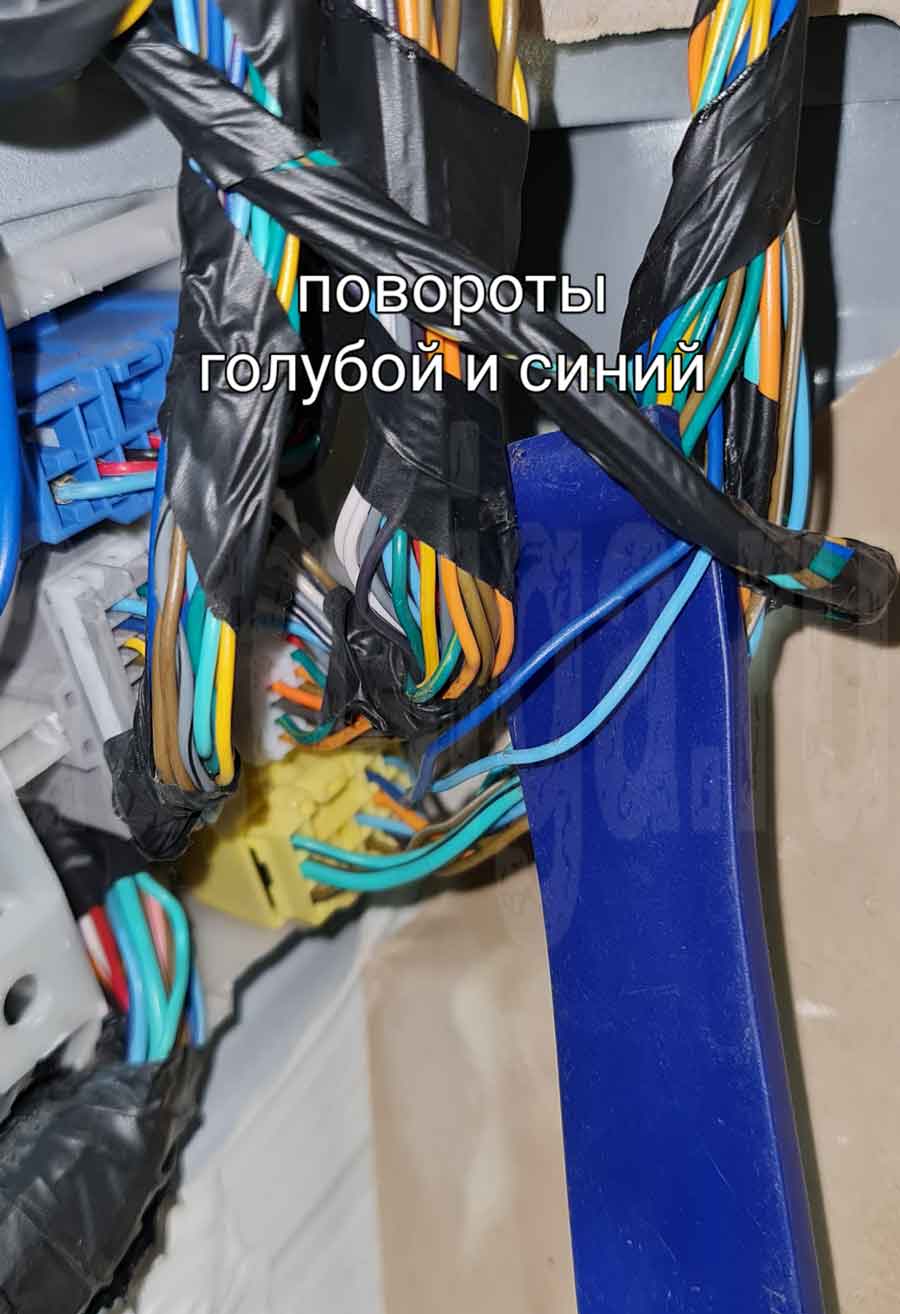

Повороты – голубой и синий

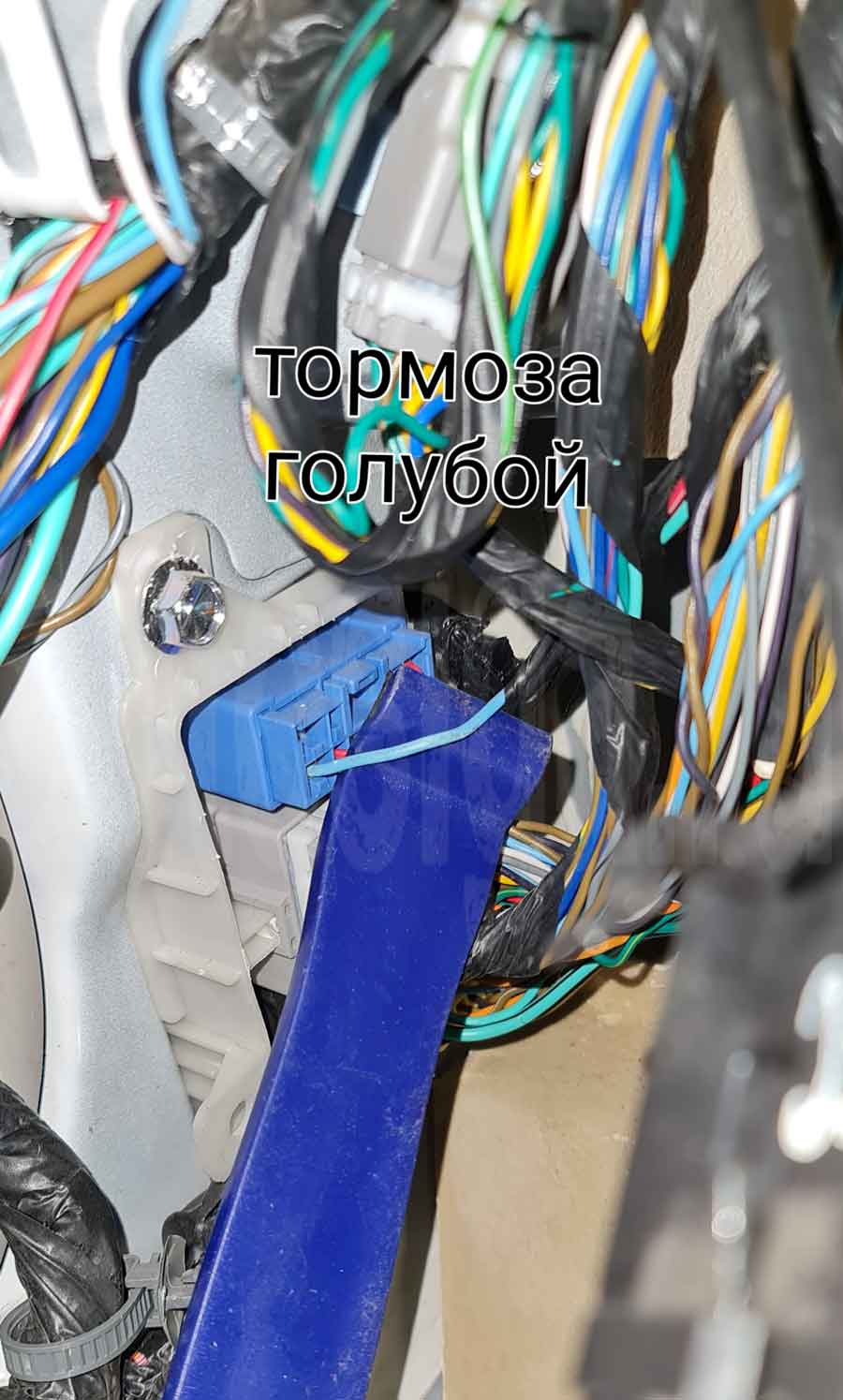

Тормоз – голубой

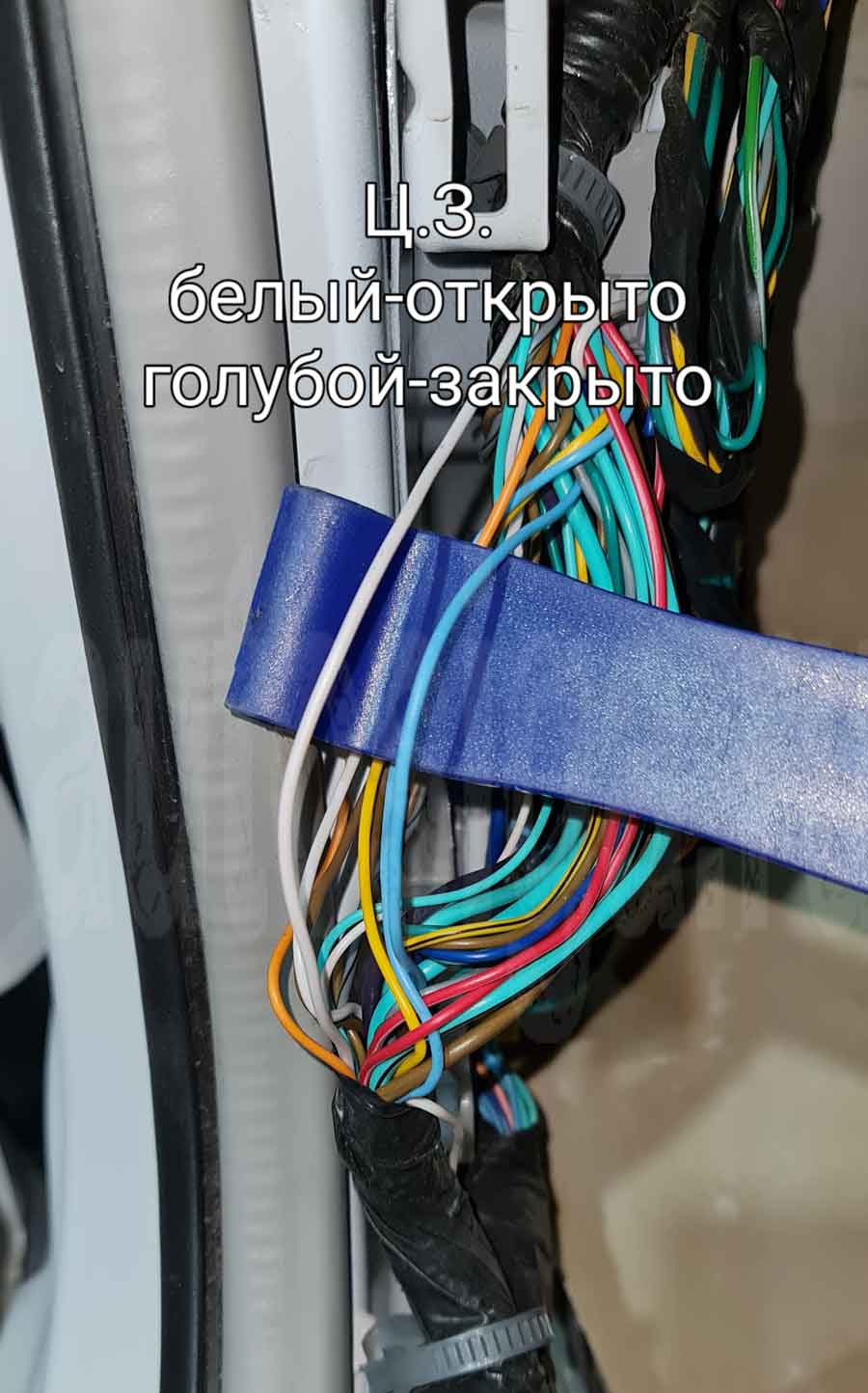

Центральный замок – белый и голубой

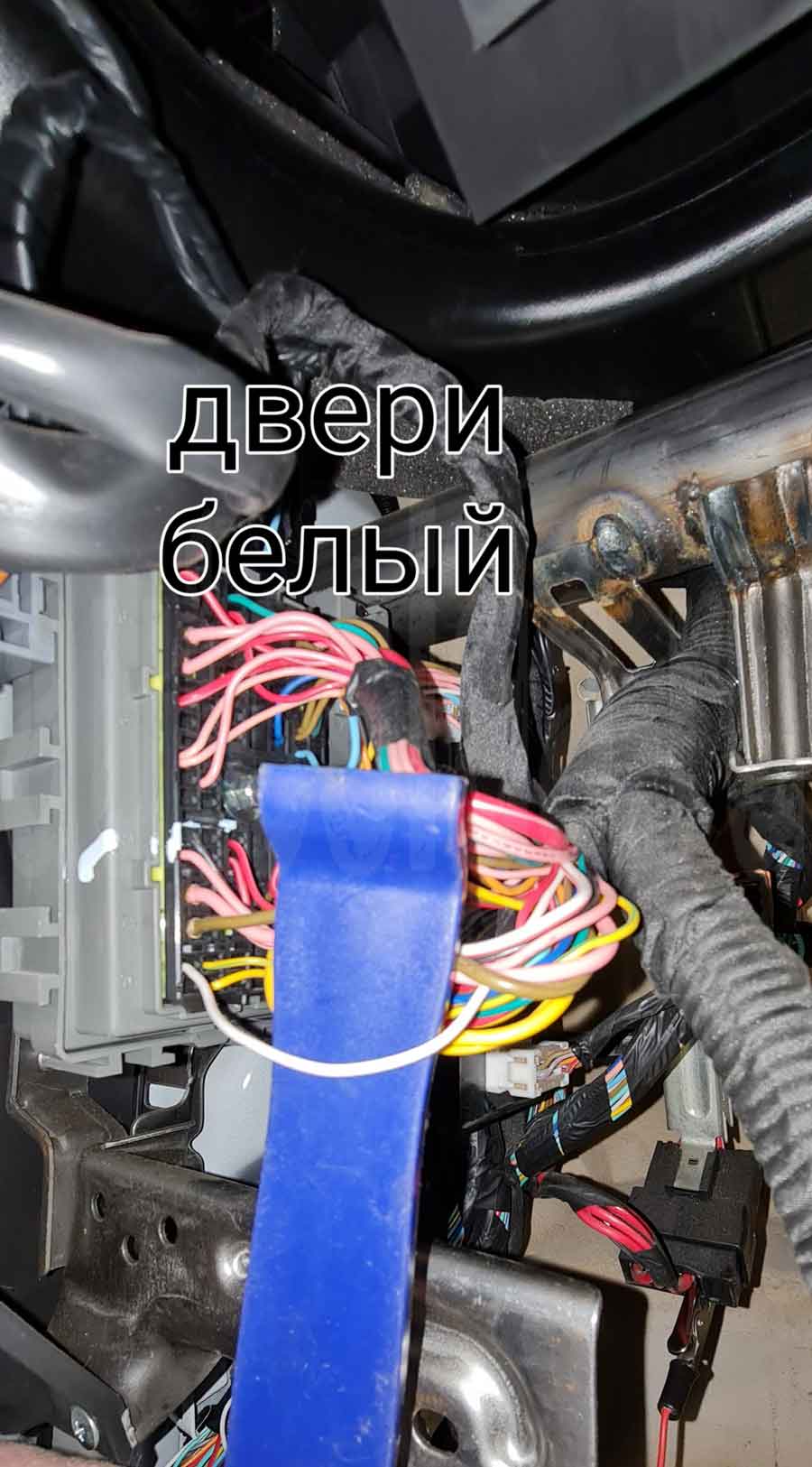

Над левой кик-панелью: концевики дверей.
Концевик дверей – белый
Can на OBD: pin 6 и 14.

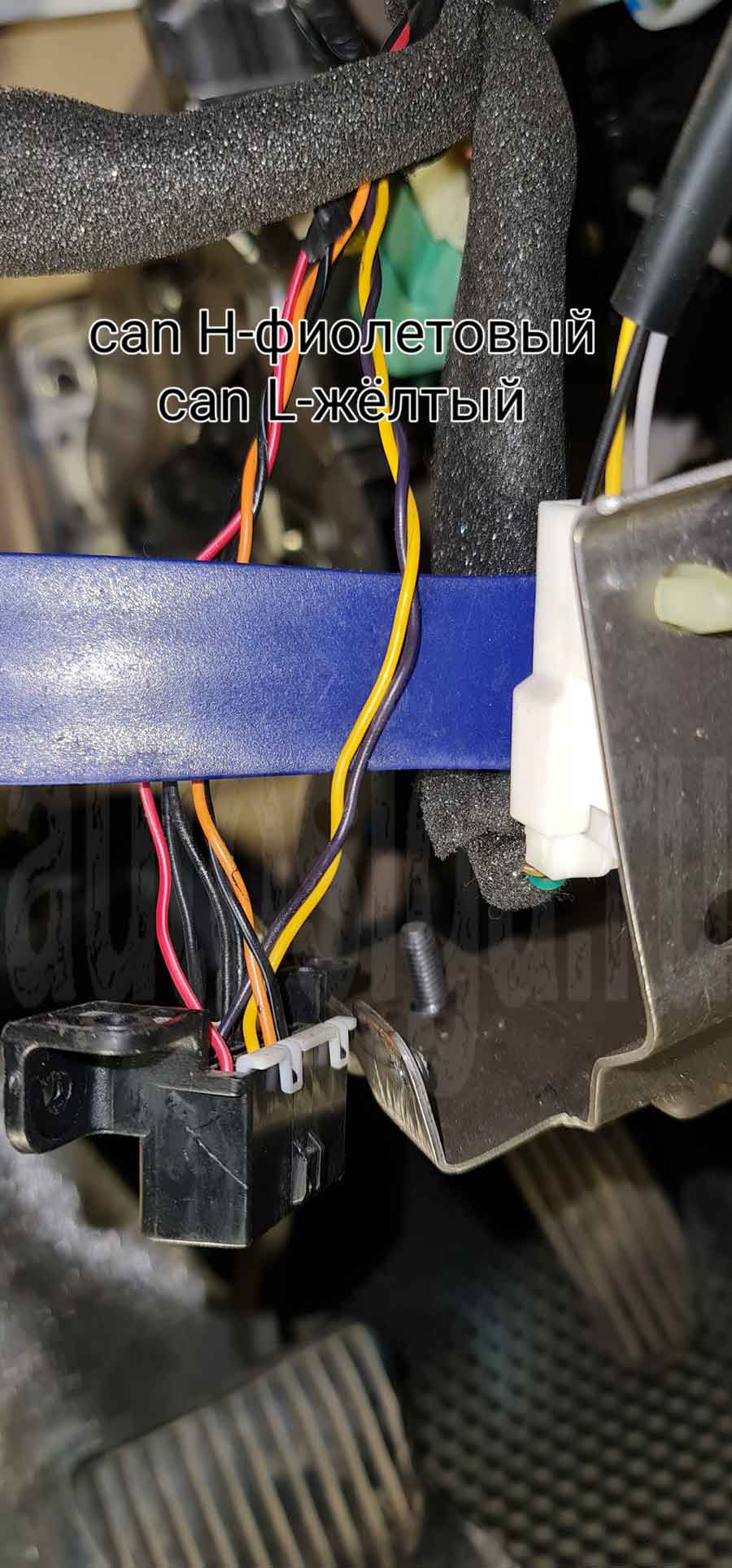

CAN H – фиолетовый, CAN-L – жёлтый
На замке зажигания:
- силовые для автозапуска;
- LIN для обхода штатного иммобилайзера.

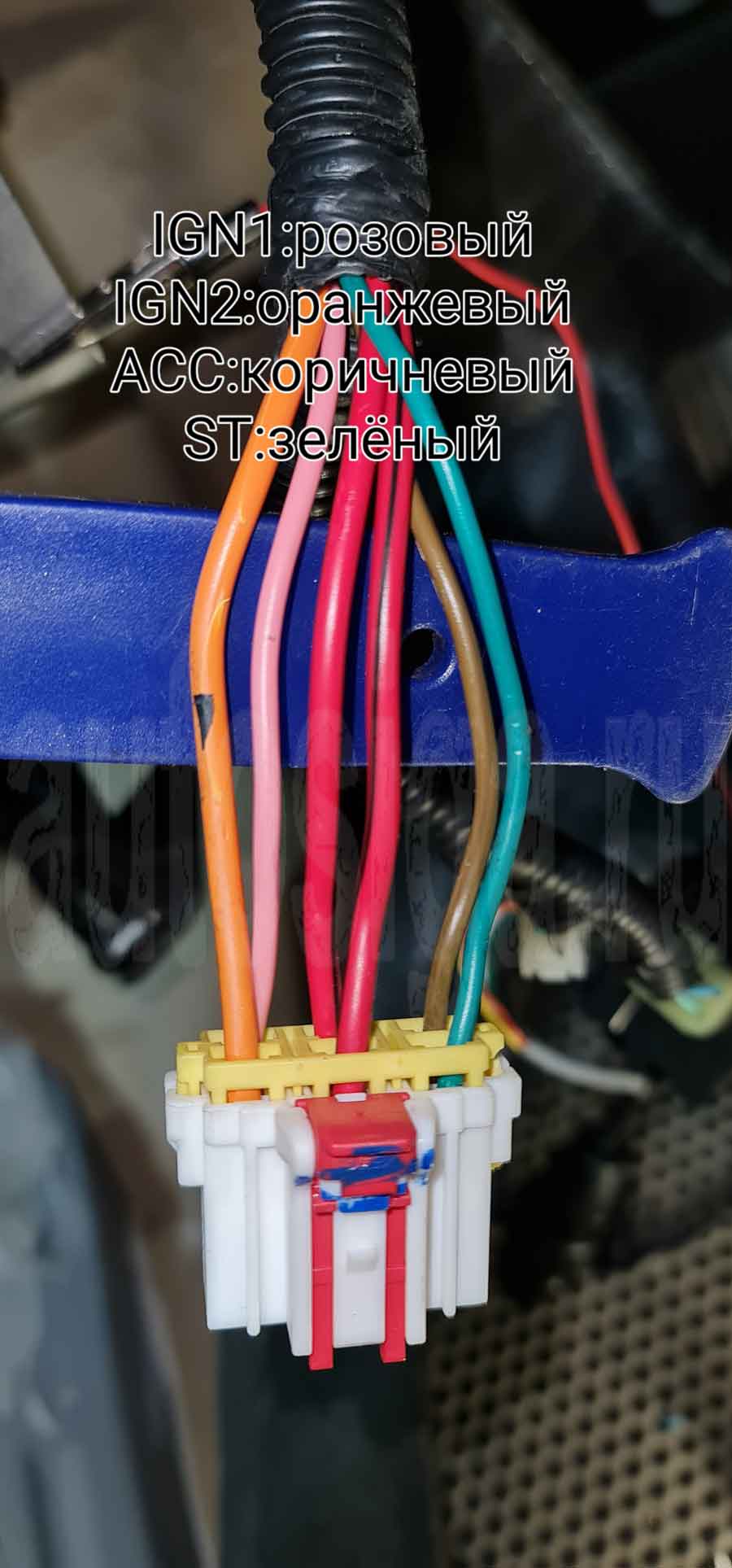

Зажигание 1 – розовый, зажигание 2 – оранжевый, асс – коричневый, стартер – зелёный

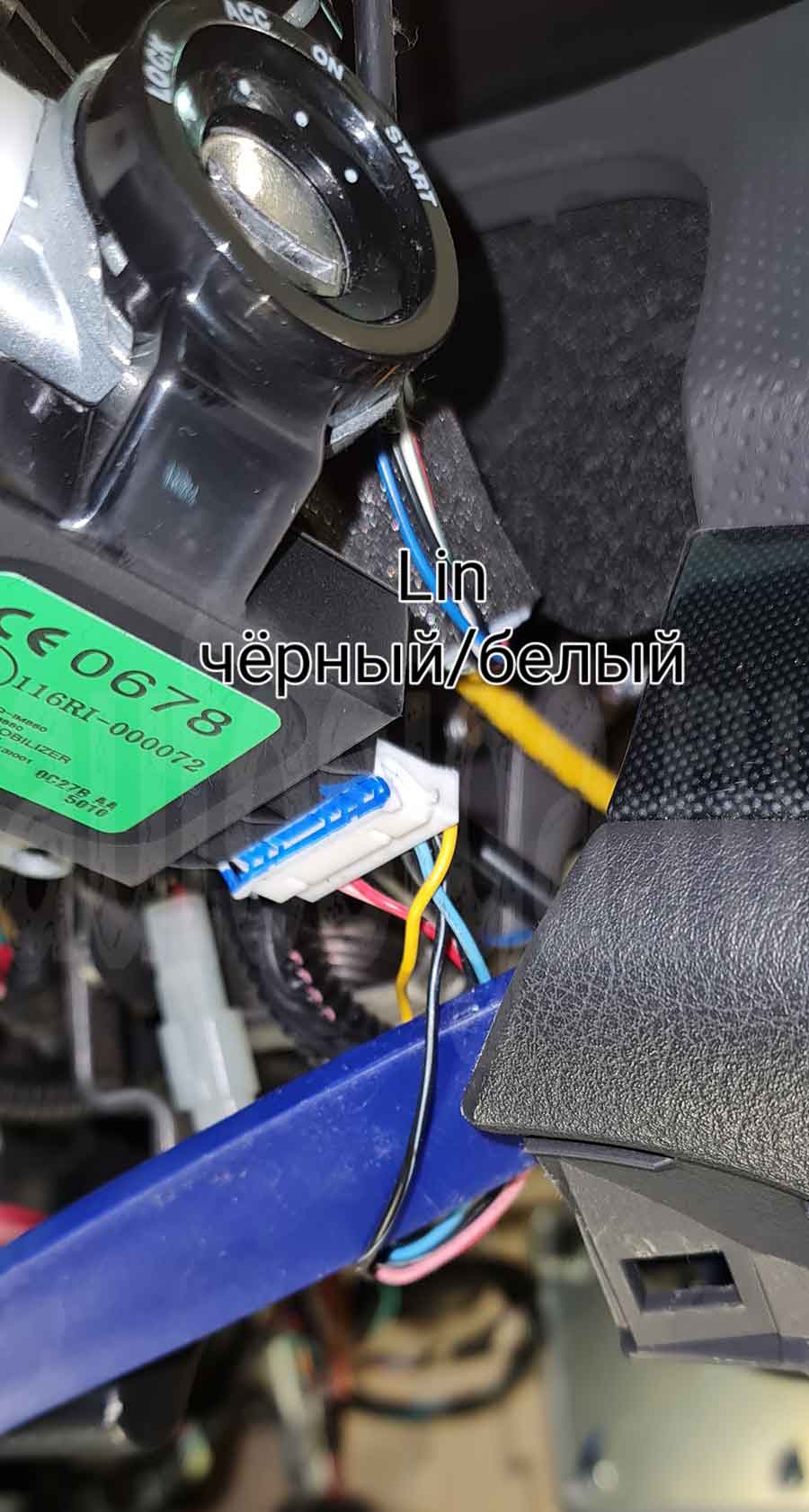

LIN – чёрный/белый
Контроль заведённого двигателя под капотом.

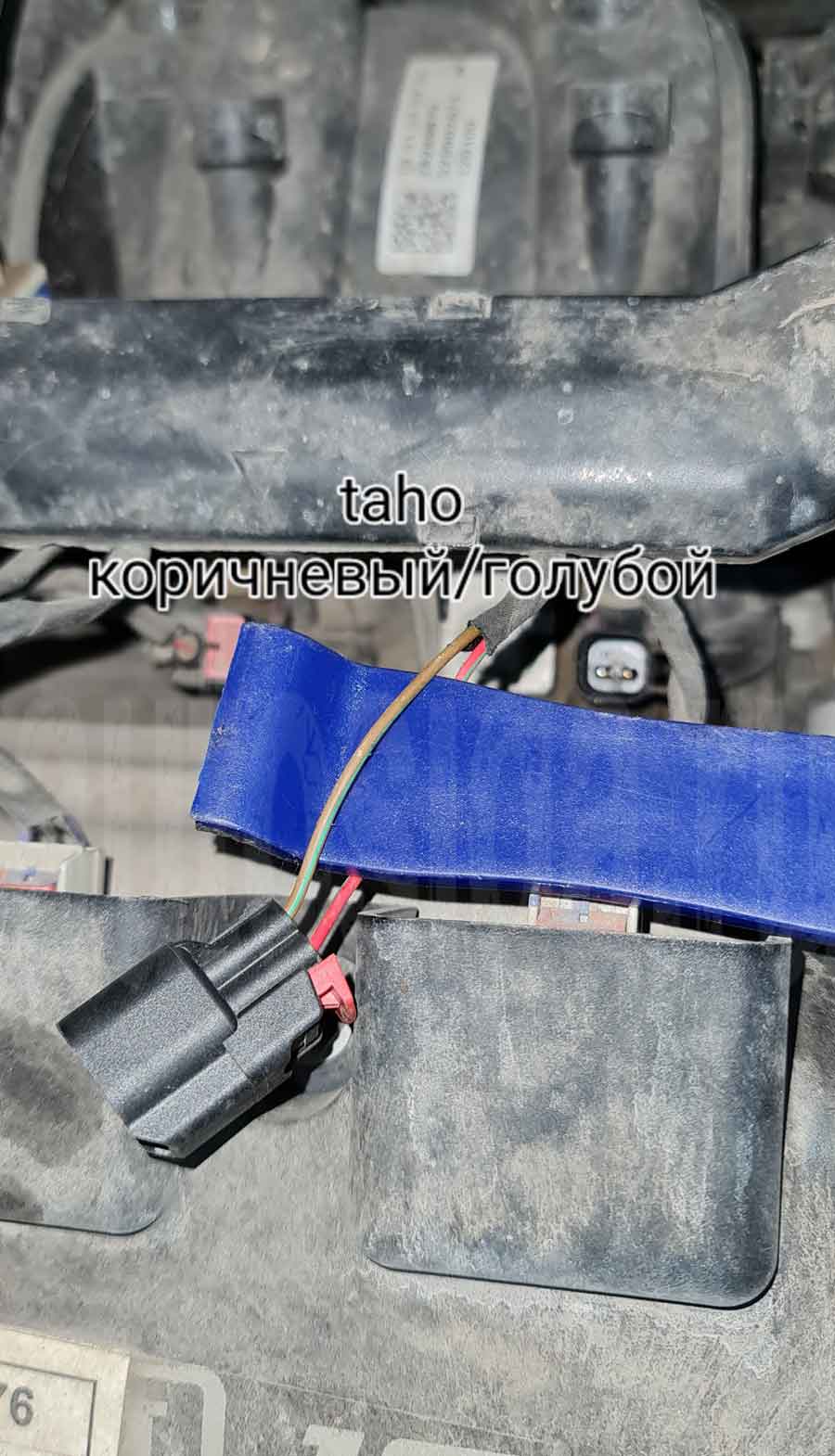

Импульсы для контроля заведённого двигателя – коричневый/голубой
5. Точки подключения автосигнализации на Ravon R3 Nexia 2022
Замок зажигания:
+ 12В – красный
зажигание – розовый
зажигание 2 – оранжевый
стартер – фиолетовый/чёрный, слева сверху блок предохранителей в верхней фишке (так обходим педаль сцепления)
концевик дверей – серый/черный, внизу слева в ногах под обшивкой нижняя фишка
концевик багажника – серый в багажнике
моторчик в дверь тянем через крыло в салон
контроль – форсунка, любой левый провод
