Установка автосигнализации и электроприводов на Tagaz C10

Жгут замка зажигания
+12 – чёрный
Зажигание – чёрный/белый
Зажигание 2 – синий/красный
Стартер – черный/жёлтый
АСС – синий/белый

Если автосигнализация без автозапуска, то можно подключиться на блоке предохранителей.

Установка автосигнализации на Tagaz C10

Чёрный разъем щитка приборов:
Повороты (+) – синий и зелёный
Двери (-) – белый/зелёный
Багажник (-) – оранжевый

Установка автосигнализации на Tagaz C10

Белый разъем щитка приборов:
Ручник (-) – жёлтый

Белый малый разъем щитка приборов:
Тахометр – желтый

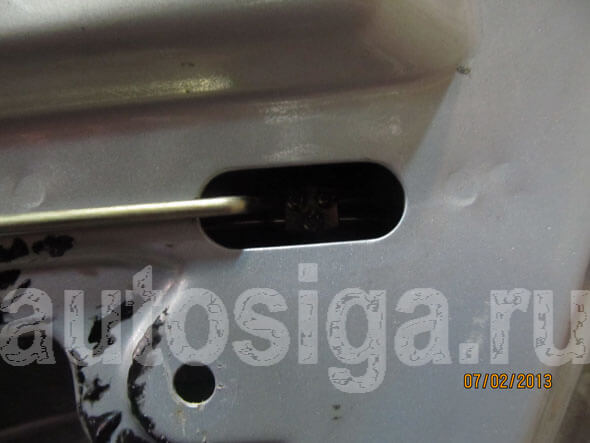

Центрального замка на авто не было, установил свои приводы.

Установка автосигнализации на Tagaz C10

Установка автосигнализации на Tagaz C10

Установка автосигнализации на Tagaz C10

Под капотом

Установка автосигнализации на Tagaz C10

Точки подключения автосигнализации на Tagaz C10

Жгут замка зажигания
+12 – чёрный
Зажигание – чёрный/белый
Зажигание 2 – синий/красный
Стартер – черный/жёлтый
АСС – синий/белый

Чёрный разъем щитка приборов:
Повороты (+) – синий и зелёный
Двери (-) – белый/зелёный
Багажник (-) – оранжевый

Белый разъем щитка приборов:
Ручник (-) – жёлтый

Белый малый разъем щитка приборов:
Тахометр – желтый

Центрального замка на авто не было, установил свои приводы.

Точки подключения автосигнализации на Tagaz Tager

Жгут замка зажигания
+12 – чёрный/синий
Зажигание – чёрный/белый
Стартер – черный/жёлтый
АСС – синий/белый

Левый разъем щитка приборов:
Повороты (+) – коричневый и красный
Габариты (+) – красный/зелёный
Тахометр – красный

Правый разъем щитка приборов:
Двери + багажник (-) – коричневый/зелёный
Ручник (-) – салатовый/черный

Блок центрального замка над рулевой колонкой:
Запирание – красный
Отпирание – серый
Силовые провода электроприводов

Обход сцепления для МКПП – черный и желтый через разомкнутые контакты реле.
