Точки подключения и карты установок сигнализации на Toyota Camry

Новое

Содержание

1. Точки подключения автосигнализации на Toyota (Vista) Camry V6 (правый руль)1990

Замок зажигания:
+12v – белый/красный
+12v упр. – черный/оранжевый
стартер – черный/белый

ЦЗ – зеленый – открыть, салатовый – закрыть из водительской двери

Двери – красный от лампы в приборной панели

В водительском пороге:
бензонасос – синий/черный
поворот – зеленый/черный и зеленый/желтый

2. Точки подключения автосигнализации на Toyota Camry 1994

На рулевой колонке:
12 В постоянное – белый
стартер – черный/белый
зажигание – черный/желтый
кондиционер – черный/оранжевый
освещение салона – красный/белый

тахометр – черный, тонкий провод от модуля зажигания с водительской стороны

провод концевика двери – красный/белый, жгут проводов от блока предохранителей
провод концевика двери – красный/белый, верхний жгут проводов разъема под кабелем открывания капота

центральный замок (-) – светлый зеленый (закрывание) и темный зеленый (открывание) за боковой панелью педального отсека

стоп-сигнал – зеленый/белый, выключатель стоп-сигнала

Багажник – красный/белый на разъеме под ковриком с водительской стороны

3. Карта монтажа автосигнализации А91 на автомобиль Toyota Camry V6 GX, кузов JT153VV, 1995г, левый руль, МКПП, иммобилайзер отсутствует

Для доступа к проводке и внутренним полостям торпедо разбираем салон. Нам понадобятся пластиковая лопатка, отвертка крестовая, торцовый ключ 10, утконосы.

3.1. Разбираем салон

Если установка доводчика производиться не будет, то работы фото 1.1…1.5 не выполняются. Если не будет устанавливаться электропривод отпирания багажника, то не выполняются работы фото 1.12.

Установка Starline A91 на Toyota Camry 1995
Фото 1.1. Снимаем накладку ручки. Для этого выводим её из зацепления с осью сверху (1) и с фиксатором снизу (2), после чего сдвигаем накладку назад, выводя из скобы передний зацеп (3).

Установка Starline A91 на Toyota Camry 1995
Фото 1.2. Сняв декоративные заглушки с винтов по передней кромке обшивки и вытащив заглушки из передней части подлокотника и в нише позади кнопочной станции, выкручиваем пять саморезов.

Установка Starline A91 на Toyota Camry 1995
Фото 1.3. Утопив сердцевины клипс вовнутрь, нажав в их центр, вытаскиваем две клипсы по задней кромке обшивки.

Установка Starline A91 на Toyota Camry 1995
Фото 1.4. Сдернув обшивку – клипсы по периметру и закраина-зацеп поверху, вытаскиваем разъем из кнопочной станции. Для снятия станции выкрутить два самореза в передней части.

Установка Starline A91 на Toyota Camry 1995
Фото 1.5. Вытаскиваем разъем акустической системы, выкручиваем четыре самореза (ключ-головка 10мм или отвертка крестовая RH2).Снимаем акустическую систему.

Установка Starline A91 на Toyota Camry 1995
Фото 1.6. Снимаем накладку порога в проеме водительской двери. Начинаем с задней части, затем приподнимаем середину и, наконец, в передней части тянем накладку по направлению назад.

Установка Starline A91 на Toyota Camry 1995
Фото 1.7. Скручиваем пластиковую гайку переднего крепления накладки левой КИК-панели.

Установка Starline A91 на Toyota Camry 1995
Фото 1.8. Тянем накладку по направлению в салон, освобождая две клипсы-грибка (на фото нижний уже отсутствует).

Установка Starline A91 на Toyota Camry 1995
Фото 1.9. Приподнимаем накладку порога в проеме задней левой двери для прокладки проводов в багажник.

Установка Starline A91 на Toyota Camry 1995
Фото 1.10. Освобождаем зацеп дивана заднего сиденья с левой стороны, энергично дернув вверх. Приподнимаем диван вверх.

Установка Starline A91 на Toyota Camry 1995
Фото 1.11. Выкручиваем болт крепления боковины спинки с левой стороны головкой 12мм и, толкая боковину вверх, снимаем её.

Установка Starline A91 на Toyota Camry 1995
Фото 1.12. На крышке багажника снимаем обшивку – клипсы по периметру и готовим место для установки электропривода отпирания.

Установка Starline A91 на Toyota Camry 1995
Фото 1.13. Снимаем накладку левой стойки лобового стекла. Клипсы-ножи поверху. Снимать начинаем в проеме двери сверху от крайней клипсы.

Установка Starline A91 на Toyota Camry 1995
Фото 1.14. Затем - участок непосредственно на стойке – еще две клипсы. Клипсы могут остаться в гнездах на кузове. Извлекаем их утконосами.

Установка Starline A91 на Toyota Camry 1995
Фото 1.15. Выкручиваем два самореза в верхней части обрамления доски приборов.

Установка Starline A91 на Toyota Camry 1995
Фото 1.16. Поддеваем лопаткой обрамление магнитолы снизу примерно в указанных местах.

Установка Starline A91 на Toyota Camry 1995
Фото 1.17. Две клипсы на нижних углах обрамления. Верхняя кромка заведена за зацеп на накладке доски приборов и климат-контроля.

Установка Starline A91 на Toyota Camry 1995
Фото 1.18. Выкручиваем два самореза крепления декоративной накладки под снятым обрамление магнитолы.

Установка Starline A91 на Toyota Camry 1995
Фото 1.19. Аккуратно поддеваем лопаткой декоративную накладку сверху, освобождая клипсы. Особое внимание показанной клипсе. Она тугая и глубоко сидящая (царапины оставлены кем-то ранее).

Установка Starline A91 на Toyota Camry 1995
Фото 1.20. Выкручиваем четыре самореза крепления приборной доски и извлекаем доску.

Установка Starline A91 на Toyota Camry 1995
Фото 1.21. Выкручиваем болт М6 (головка 10мм) крепления подторпедника слева снизу и саморез под снятой крышкой блока предохранителей слева сверху.

Установка Starline A91 на Toyota Camry 1995
Фото 1.22. Выкручиваем болт М6 (головка 10мм) крепления подторпедника справа снизу.

Установка Starline A91 на Toyota Camry 1995
Фото 1.23. Снимаем подторпедник – клипсы сверху. Отсоединяем корпус датчика климат-контроля и убираем подторпедник.

Установка Starline A91 на Toyota Camry 1995
Фото 1.24. Снимаем воздуховод. Для этого извлекаем клипсу в стыке слева, разъединяем левый стык, а затем – правый.

3.2. Приступаем к монтажу системы

Установка Starline A91 на Toyota Camry 1995
Фото 2.1. На пучке кнопочной станции водительской двери делаем подключение доводчика стекол в соответствии с его схемой подключения. Провод питания доводчика +12в и провод управления «массой» выводим в салон автомобиля.

Установка Starline A91 на Toyota Camry 1995
Фото 2.2. Блок доводчика устанавливаем над акустической системой, здесь же два штатных предохранителя доводчика. Еще один предохранитель 30А устанавливаем в салоне возле точки подключения к +12в.

Установка Starline A91 на Toyota Camry 1995
Фото 2.3. Управление центральным замком подключаем в синем разъеме из двери водителя в пучке проводов BODY.

Установка Starline A91 на Toyota Camry 1995
Фото 2.4. В пучке проводов по левому порогу делаем подключение к проводам поворота в белом разъеме под предохранителями (здесь же есть габариты и СТОП).

Провод управления доводчиком можно подключить на сине-белый провод, тогда стекла будут подниматься и при запирании авто поворотом ключа в замке двери. Либо использовать типовое подключение к синему проводу сигнализации (канал 4) – подъем только при включении охраны.

Установка Starline A91 на Toyota Camry 1995
Фото 2.5. В пучке проводов по левому порогу в сером разъеме подключаемся ко второму повороту. Здесь же провод бензонасоса.

Установка Starline A91 на Toyota Camry 1995
Фото 2.6. В белом разъеме доски приборов подключаем контроль работы двигателя (ТАХО), контроль дверей и стояночного тормоза (схема 2.1).

Установка Starline A91 на Toyota Camry 1995
Фото 2.7. В пучке проводов замка зажигания делаем подключение цепей, дублирующих замок. Дублирование цепи «ключ в замке» не требуется. На время вращения стартера IGN 2 не отключается. ACC подключать обязательно, иначе при запуске мотора через сигнализацию не работает вентилятор печки.

Установка Starline A91 на Toyota Camry 1995
Схема 2.1 Контроль стояночного тормоза («ручника»).

Установка Starline A91 на Toyota Camry 1995
Фото 2.8. В багажнике устанавливаем электропривод отпирания, регулируем его положение и ход тяги. Подключение по типовой схеме 2.2.

Установка Starline A91 на Toyota Camry 1995
Схема 2.2. Отпирание багажника.

Установка Starline A91 на Toyota Camry 1995
Фото 2.9. На полке над стаканом стойки левого заднего колеса находим диодную сборку, соединяющую провода всех дверей и багажника на лампу в доске приборов. Перекусываем провод, приходящий с концевика багажника.

Установка Starline A91 на Toyota Camry 1995
Фото 2.10. В пучке проводов по левой стороне багажного отделения подключаем контроль багажника (без диода). При отсутствии фонарика освещения багажника и кнопки – устанавливается дополнительная кнопка контроля багажника.

Установка Starline A91 на Toyota Camry 1995
Фото 2.11. В подкапотном пространстве устанавливаем кнопку, сирену и датчик температуры. Провода протягиваем через отверстие тросика крана отопителя.

Установка Starline A91 на Toyota Camry 1995
Фото 2.12. Датчик температуры двигателя крепим под гайку на левой стороне головки блока цилиндров.

Установка Starline A91 на Toyota Camry 1995
Фото 2.13. Сирену SL-20.1. устанавливаем на плоскости коробки воздухопритока над вакуумным усилителем тормозов.

Установка Starline A91 на Toyota Camry 1995
Фото 2.14. Кнопку контроля капота устанавливаем на передней кромке планки радиатора за левой фарой.

Установка Starline A91 на Toyota Camry 1995
Фото 2.15. Датчик удара крепим на трубе рулевой колонки в зоне разъема-переходника.

Установка Starline A91 на Toyota Camry 1995
Фото 2.16. Контрольный светодиод устанавливаем в накладке левой стойки лобового стекла.

Установка Starline A91 на Toyota Camry 1995
Фото 2.17. Модуль приемо-передатчика наклеиваем на лобовое стекло в зоне за зеркалом заднего вида.

Установка Starline A91 на Toyota Camry 1995
Фото 2.18. Для облегчения прокладки проводов до модуля связи ослабляем крепление зеркала и снимаем опору козырька водителя.

В настройках программируем прокрутку 3,6 сек, контроль «тахометр».

4. Точки подключения автосигнализации на Toyota Camry (Vista) 1995

Замок зажигания:
+12 – черный/красный и коричневый
АСС – синий/красный
Зажигание 1 – черный/желтый
Зажигание 2 – коричневый/ белый
Стартер 1 – черный/белый
Стартер 2 – коричневый/ красный
Второй стартер продублировал реле, взяв питание с коричневого провода, а управление со стартера 1 после разрыва. Питание на сигнализацию взял с черно-красного.

Правый белый разъем приборной панели:
Зеленый/желтый – повороты

Левый коричневый разъем приборной панели:
Зеленый/черный – повороты
Красный/белый – двери
Желтый/черный – ручник

Средний белый разъем приборной панели:
Зеленый/черный – масло
Черный/розовый – генератор

Центральный замок (электропривода) ставил сам, причем в связи с плоскими картами дверей пришлось замки ставить внутри железного каркаса дверей. Особенно геморрой на передних дверях. Но там видны точки установки родных замков, ставится туда же.

5. Установка автосигнализации StarLine A91 c автозапуском на седан Toyota Camry LE 2002 АКПП

Toyota Camry

Установка автосигнализации на Toyota Camry

Установка автосигнализации на Toyota Camry

Установка автосигнализации на Toyota Camry

Разъем замка зажигания:
+12 – белый/красный и белый
зажигание 1 – чёрный/красный
зажигание 2 – чёрный/жёлтый
асс – синий/красный
стартер – чёрный/белый и чёрный/жёлтый. Для автозапуска оба провода можно объединить вместе, как один провод.

Установка автосигнализации на Toyota Camry

Установка автосигнализации на Toyota Camry

Установка автосигнализации на Toyota Camry

Панель приборов, малый белый разъём:
концевики дверей (-) – красный/черный
зарядка (до запуска около 2В, после запуска мотора на нем появляется +12В) – зеленый/красный (может быть зелёный/коричневый, то есть "красная полоска" похожа на "коричневую")

Установка автосигнализации на Toyota Camry

Блок предохранителей, второй снизу разъем
поворотники: зелёный/чёрный – левый, зелёный/жёлтый – правый
стоп-сигнал: зелёный/белый.

Блокировка топливного насоса:
синий/чёрный в белом разъеме слева от блока предохранителей

Установка автосигнализации на Toyota Camry

Управление центральным замком:
отпирание (-) – голубой в белом разъеме, третьем снизу. Двухшаговое отпирание дверей. Если в течении 2-х секунд на него подать второй импульс (-), то отопрутся остальные двери
запирание (-) – светлый голубой в нижнем синем разъёме кик-панели водителя

Отпирание багажника:
Белый/синий (+) – силовой, подключать в разрыв через реле, в ногах водителя слева, в белом квадратном разъеме

Установка автосигнализации на Toyota Camry

Установка автосигнализации на Toyota Camry

Установка автосигнализации на Toyota Camry

6. Точки подключения автосигнализации на Toyota Camry 2003

Замок зажигания:
+ 12 – белый/красный
асс – синий/красный
зажигание – чёрный/красный
зажигание 2 – чёрный/жёлтый рядом с асс
стартер 1 – чёрный/жёлтый крайний
стартер 2 – чёрный/белый

Импульс – на OBD, отдельный крайний провод

Центральный замок:
запирание центрального замка (-) – светлый зелёный, жгут из двери водителя, нижний разъём
отпирание центрального замка (-) – синий, жгут из двери водителя, верхний разъём. Отпирание происходит в 2 этапа. Первый импульс открывает дверь водителя, второй (не позднее 2-х секунд) открывает все остальные двери.

Нижний разъём слева в блоке предохранителей:
концевик багажника (-) – зелёный
открытие багажника (+) – белый/синий, силовой, в разрыв через реле.

Верхний разъём слева в блоке предохранителей:
концевик дверей (-) – красный/чёрный (который ниже)

Второй снизу разъём блока предохранителей:
повороты (+) – зелёный/чёрный и зелёный/жёлтый
педаль тормоза (+) – зелёный/белый

Штатного иммобилайзера не было.

7. Точки подключения автосигнализации на Toyota Camry XV40

Левая кик-панель, белый разъём:
закрыть – коричневый
открыть – серый

Порог водителя:
поворотники – жёлтый и зелёный
стоп – синий
концевик передний левый – синий
концевик задний левый – светлый зелёный
багажник – серый
открытие багажника – чёрный

Порог переднего пассажира:
концевик передний правый – жёлтый
концевик задний правый – серый

Замок зажигания:
"+" – чёрный с точкой
acc – белый тонкий
зажигание 1 – жёлтый толстый
зажигание 2 – розовый тонкий
стартер 1 – синий толстый
стартер 2 – серый тонкий

Точки подключения автосигнализации на Toyota Camry XV40 Установка автосигнализации с использованием can на Toyota Camry 2006-2011 года (XV40) с ключом – обход иммобилайзера по imi-imo

Установка автосигнализации Pandora, например, DX50.

7.1. Подключение сигнализации к Тойота Камри 40

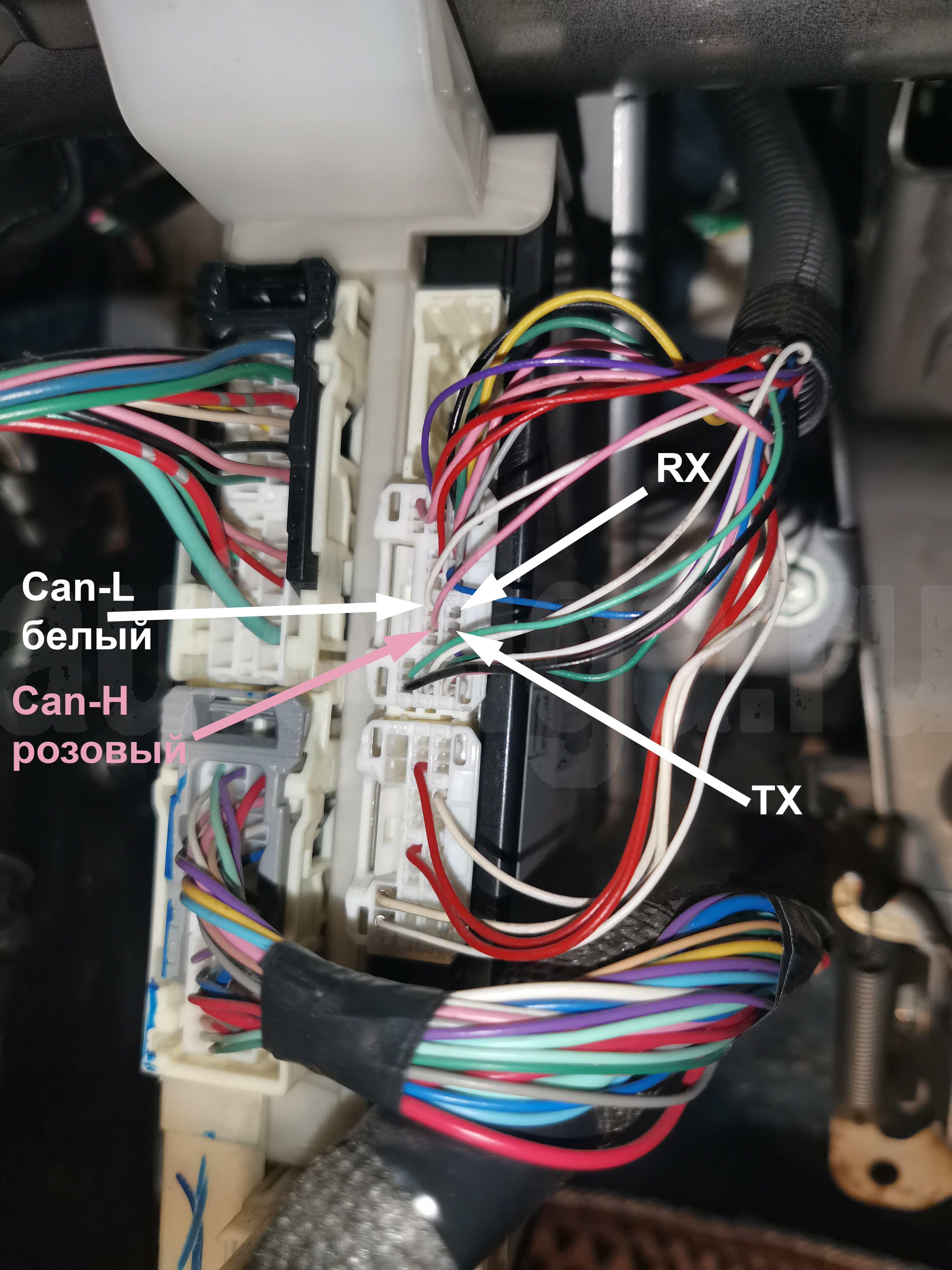

Разъём OBD:
Can-High – pin 6
Can-Low – pin 14

По CAN Pandora DX50:

  • концевики дверей и багажника;
  • заведённый двигатель (тахометр);
  • педаль тормоза;
  • парковка;
  • центральный замок;
  • аварийка;
  • зажигание;
  • slave.

Возможен дистанционный пуск со штатного ключа – три раза нажать на кнопку закрыть.

При автозапуске на табло мигает лампа иммобилайзера. При вставлении ключа в скважину замка зажигания она гаснет.

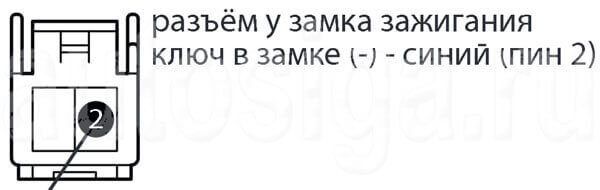

Чтобы штатка не вставала в охрану подать на синий провод двухпинового разъёма замка зажигания (ключ в замке) массу в момент постановки на охрану.

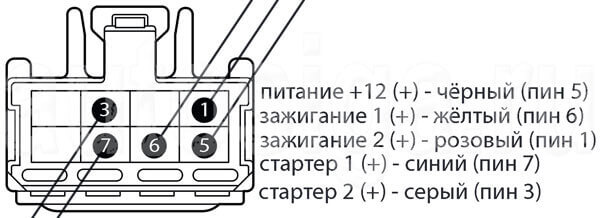

Автосигнализация Pandora DX50 на Camry XV40 - подключение к замку зажигания

Замок зажигания (разъём силовой):
+12 – чёрный (pin 5)
зажигание 1 – жёлтый (pin 6)
зажигание 2 – розовый (pin 1)
стартер 1 – синий (pin 7)
стартер 2 – серый (pin 3)

Автосигнализация Pandora DX50 на Camry XV40 - подключение к замку зажигания
Распиновка замка зажигания Toyota Camry 2006-2011

В пороге водителя можно заблокировать бензонасос – серый провод.

Там же в пороге подключаемся к концевику двери водителя – синий. Подаём на него массу после окончания дистанционных и автоматических запусков для гашения света снаружи.

7.2. Обход штатного иммобилайзера Тойота Камри 40

Обход производим по линиям IMO-IMI.

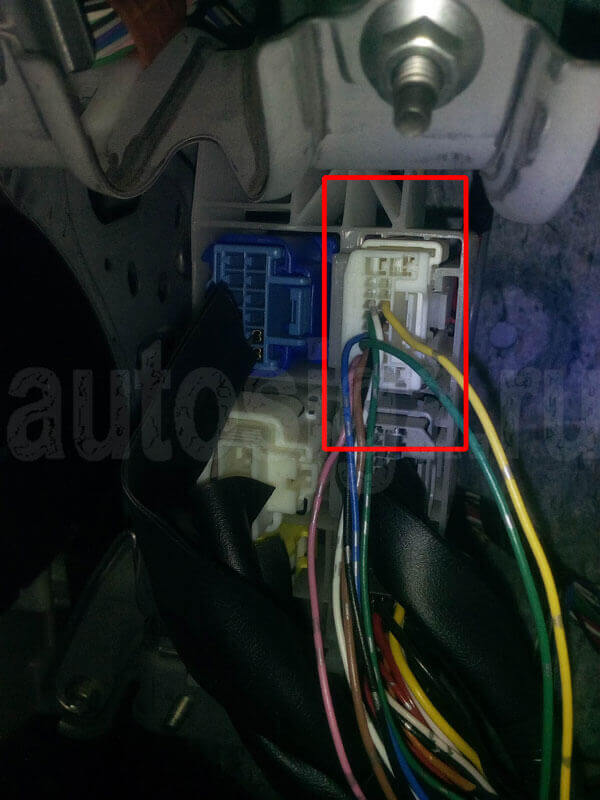

Подключаемся к ним в разъёме за бардачком.

Camry XV40 – разъём имо-ими за бардачком
Разъём имо-ими за бардачком Toyota Camry 2006-2011

IMO – pin 13
IMI – pin 7

Провод imi должен быть разомкнут в момент запуска двигателя.

В настройках Pandora указать "Обход штатного иммобилайзера" – "Toyota imo-imi".

Camry XV40 – провода имо-ими за бардачком
Провода имо-ими за бардачком Toyota Camry 2006-2011

8. Точки подключения автосигнализации на Toyota Camry 2006

Порог водителя:
бензонасос – белый
открытие багажника – тонкий чёрный, рвать

двери – синий, зелёный, жёлтый, серый за блоком предохранителей 2-я фишка сверху

ЦЗ – синий, зелёный, щека водителя

Повороты – тёмный зелёный и чёрный, 2-й разъём сверху блока предохранителей

9. Точки подключения автосигнализации на Toyota Camry 2008

На замке зажигания:
+ – оранжевый и чёрный
зажигание – розовый и жёлтый
ACС – белый
стартер – серый и синий на замке зажигания (основной – тонкий); При автозапуске провода стартеров не желательно собирать в "кучу".

повороты – зелёный и чёрный на реле за панелью

концевик багажника (-) – белый в левом пороге
концевики дверей (-) – синий (водителя), светлый зелёный (задний левый) – левый порог; жёлтый (передний правый), серый (задний правый) – за блоком предохранителей в верхнем среднем разъёме

центральный замок (отрицательное управление):
запирание – коричневый (при длительном импульсе - закрытие окна водительской двери), отпирание - серый из двери водителя

открытие багажника (силовой) – чёрный тонкий в левом пороге
генератор – синий в широком разъёме за панелью
тахометр – в диагностическом разъёме отдельный провод
стоп – белый на блоке предохранителей в ближнем разъёме к рулевой колонке

10. Точки подключения автосигнализации на Toyota Camry 2010

Замок зажигания:
+ 12 – оранжевый и чёрный
зажигание 1 – жёлтый
зажигание 2 – розовый
ACС – белый
стартер – серый и синий (основной – тонкий). При автозапуске провода стартеров подключить через диоды.

Повороты – зелёный и чёрный на реле поворотов за панелью
стоп – белый на блоке предохранителей в ближнем разъёме к рулевой колонке

В левом пороге:
концевик багажника – белый
концевик водителя – синий
концевик задний левый – светлый зелёный
открытие багажника (силовой), разрыв – чёрный тонкий

Верхний средний разъём сзади блока предохранителей:
концевик передний правый – жёлтый
концевик задний правый – серый

Жгут из двери водителя:
центральный замок – коричневый (запирание ), серый (отпирание); при длительном импульсе происходит закрывание и открывание стёкол, при условии, что они - AUTO

тахометр – в диагностическом разъёме отдельный провод

В качестве обходчика штатного иммобилайзера использовал Fortin Key Override All.

Установка автосигнализации на Toyota Camry 2012

11. Точки подключения автосигнализации на Toyota Camry 2011, XV40, ключ, левый руль

Устанавливал Pandora DX50.

Замок зажигания:
+ – чёрный
зажигание – жёлтый и розовый
стартер – синий и серый

порог водителя:
бензонасос – серый
концевик двери водителя – синий, после автозапуска подать массу для выключения наружного освещения

разъём OBD:
can-h – pin 6
can-l – pin 14

По can двери, багажник, тахометр, тормоз, центральный замок, аварийка. Комфорт не работает.

ключ в замке – синий в 2-х пиновом разъёме на замке зажигания; подать минус при постановке в охрану, чтобы штатка не вставала в охрану.

Обход иммобилайзера по imi-imo.
Белый 20-ти пиновый разъём за бардачком:
imi – pin 7, жёлтый; должен быть разомкнут в момент автозапуска
imo – pin 13, зелёный

12. Фотоотчёт по установке автосигнализации на Toyota Camry 2012 с кнопкой запуска

Управление центральным замком (-)
Запирание – красный, отпирание – серый

Установка автосигнализации на Toyota Camry 2012

Повороты (+)
Жёлтый и тёмный зелёный

Установка автосигнализации на Toyota Camry 2012

Концевики дверей, багажника (все по минусу)
Передняя левая дверь – синий

Установка автосигнализации на Toyota Camry 2012

Жгут правого порога:
Передняя правая дверь – жёлтый
Задняя правая дверь – чёрный

Установка автосигнализации на Toyota Camry 2012

Задняя левая дверь в левом пороге – светлый зелёный

Установка автосигнализации на Toyota Camry 2012

Концевик багажника – белый в левом пороге

Установка автосигнализации на Toyota Camry 2012

Бензонасос
Чёрный в левом пороге

Установка автосигнализации на Toyota Camry 2012

Стоп сигнал
Красный на концевике педали тормоза

Установка автосигнализации на Toyota Camry 2012

Тахометр
Зелёный на разъёме OBD

Установка автосигнализации на Toyota Camry 2012

Запуск - остановка (-)
Красный на кнопке запуска

13. Установка и подключение автосигнализации на Toyota Camry 2012-2016 PTS

Toyota Camry 2012-2016

Установим на Toyota Camry с системой PTS (Push To Start) сигнализацию с автозапуском. В качестве обходчика иммобилайзера используем цифровой обходчик типа Fortin. Автозапуск происходит по линиям CAN, RX-TX и SLP.

13.1. Подготовка к установке автосигнализации на Toyota Camry - разбор салона

Разбираем частично салон для удобства подключения и установки сигнализации на Toyota Camry.

Установка сигнализации на Toyota Camry 2012-2016
Снимаем накладку водительского порога, она на защелках

Установка сигнализации на Toyota Camry 2012-2016
Затягиваем ножной стояночный тормоз, откручиваем пластиковую гайку фиксации кик-панели

Установка сигнализации на Toyota Camry 2012-2016
Отщёлкиваем кик-панель, крепление на клипсах

Установка сигнализации на Toyota Camry 2012-2016
Снимаем боковую накладку панели, крепление на клипсах

Установка сигнализации на Toyota Camry 2012-2016
Отвинчиваем болты крепления нижней части панели водителя

Установка сигнализации на Toyota Camry 2012-2016
Демонтируем всю панель, отцепляем ручку открытия капота и электрические разъёмы

После этого откручиваем болты крепления коленной подушки безопасности водителя и аккуратно снимаем её. Отключаем электрический разъём с подушки безопасности и вынимаем разъём диагностики из крепления. Данную операцию, как и обратное подключение проводить ТОЛЬКО ПРИ ВЫКЛЮЧЕННОМ ЗАЖИГАНИИ!

При отключенной подушке безопасности на панели приборов при включении зажигания будет светиться контрольная лампа AirBag. После подключения подушки система самодиагностики автомобиля исключит ошибку AirBag из активных автоматически и лампа будет потухать после самодиагностики, как и до демонтажа. Однако рекомендуется после установки удалить ошибку из истории диагностическим сканером для облегчения последующей диагностики автомобиля.

Установка сигнализации на Toyota Camry 2012-2016
Болты крепления подушки безопасности

Для снятия кожуха руля нужно включить ACC первым нажатием кнопки запуска двигателя и выдвинуть руль максимально на себя и вниз.

Установка сигнализации на Toyota Camry 2012-2016
Пластиковой лопаткой отщёлкнуть клипсы крепления пыльника руля сверху

Установка сигнализации на Toyota Camry 2012-2016
Вращая руль, выкручиваем 2 самореза в торцах кожуха слева и справа

Установка сигнализации на Toyota Camry 2012-2016
Выкручиваем саморез в нижней части кожуха руля

Расщёлкиваем кожух руля по периметру, аккуратно поддевая лопаткой, и снимаем обе половины кожуха с рулевой колонки.

Центральный блок сигнализации и обходчик иммобилайзера удобно расположить за щитком приборов. Для этого вынимаем воздуховод.

Установка сигнализации на Toyota Camry 2012-2016
Поддеть монтажной лопаткой воздуховод, потянуть на себя и снять его

Установка сигнализации на Toyota Camry 2012-2016
Вынимаем облицовку щитка приборов, крепление на защёлках

Установка сигнализации на Toyota Camry 2012-2016
Отворачиваем 4 самореза крепления щитка приборов и вынимаем его, отключив электрические разъёмы

Установка сигнализации на Toyota Camry 2012-2016

Установка сигнализации на Toyota Camry 2012-2016

13.2. Установка сигнализации на Toyota Camry

Установка сигнализации на Toyota Camry 2012-2016

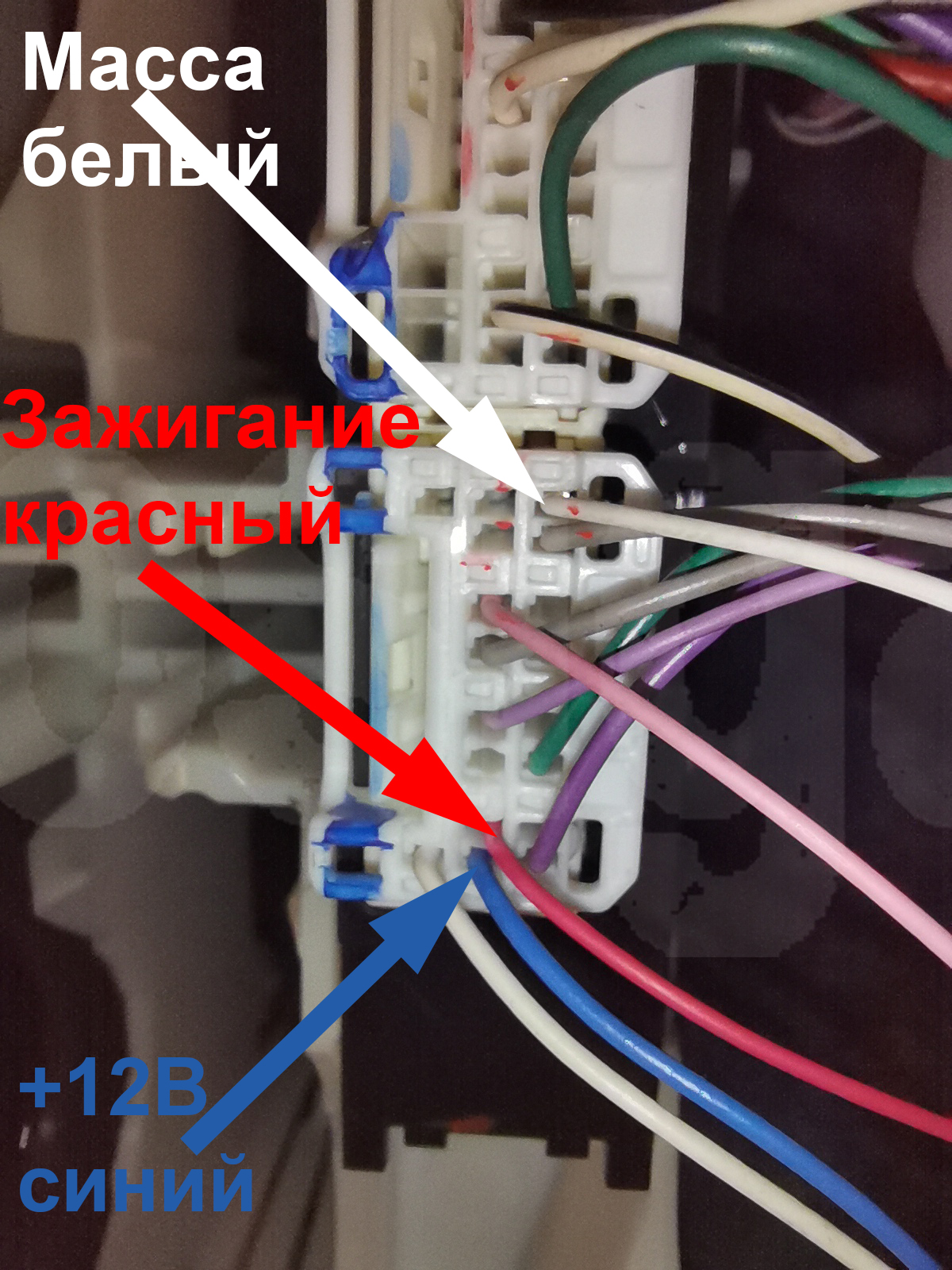

Массу сигнализации и обходчика подключаем в штатном месте за щитком приборов

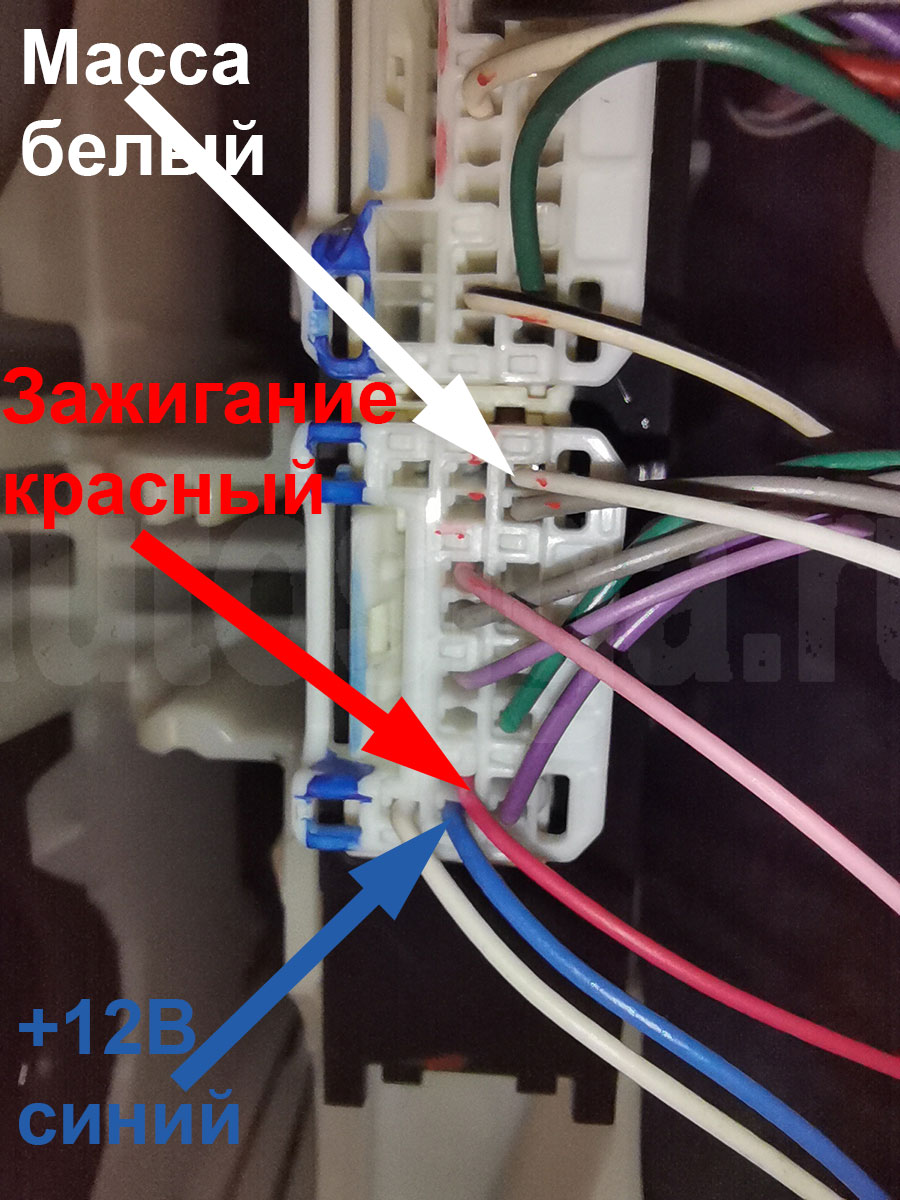

На BCM (Body Control Module) выполните подключения питания, CAN-шины сигнализации и обходчика иммобилайзера, а также проводов RX и TX обходчика (необходимо вставить свои провода в пустые пины разъёма).

Установка сигнализации на Toyota Camry 2012-2016

Установка сигнализации на Toyota Camry 2012-2016

На замке рулевой колонки подключаем сигнальный провод зажигания сигнализации и обходчика иммобилайзера. Желательно подключить сигнал зажигания сигнализации по аналогу в одной точке с сигналом зажигания обходчика, что бы избежать возможной рассинхронизации при совместной работе.

Установка сигнализации на Toyota Camry 2012-2016

Установка сигнализации на Toyota Camry 2012-2016
В этом же разъёме подключаем провод SLP обходчика иммобилайзера

Устанавливаем под капотом сирену.

Установка сигнализации на Toyota Camry 2012-2016
Возможное место установки сирены – стакан правой передней стойки под штатный болт

Установка сигнализации на Toyota Camry 2012-2016
Датчик температуры двигателя крепим под штатный болт

14. Точки подключения автосигнализации на Toyota Camry XV50

Левая кик панель, в центре колодки:
закрыть – красный тонкий
открыть – серый тонкий

Левый порог:
стоп – синий
бензонасос 2,5 – чёрный
бензонасос 3,5 – розовый тонкий

Замок зажигания:
"+" – зелёный толстый
acc – белый
зажигание 1 – чёрный толстый
зажигание 2 – розовый
стартер 1 – синий толстый
стартер 2 – зелёный тонкий

Точки подключения автосигнализации на Toyota Camry 50

15. Точки подключения автосигнализации на Toyota Camry 2013, PTS

Автозапуск по can, rx, tx, slp.

Разъём OBD:
can-h – pin 6
can-l – pin 14

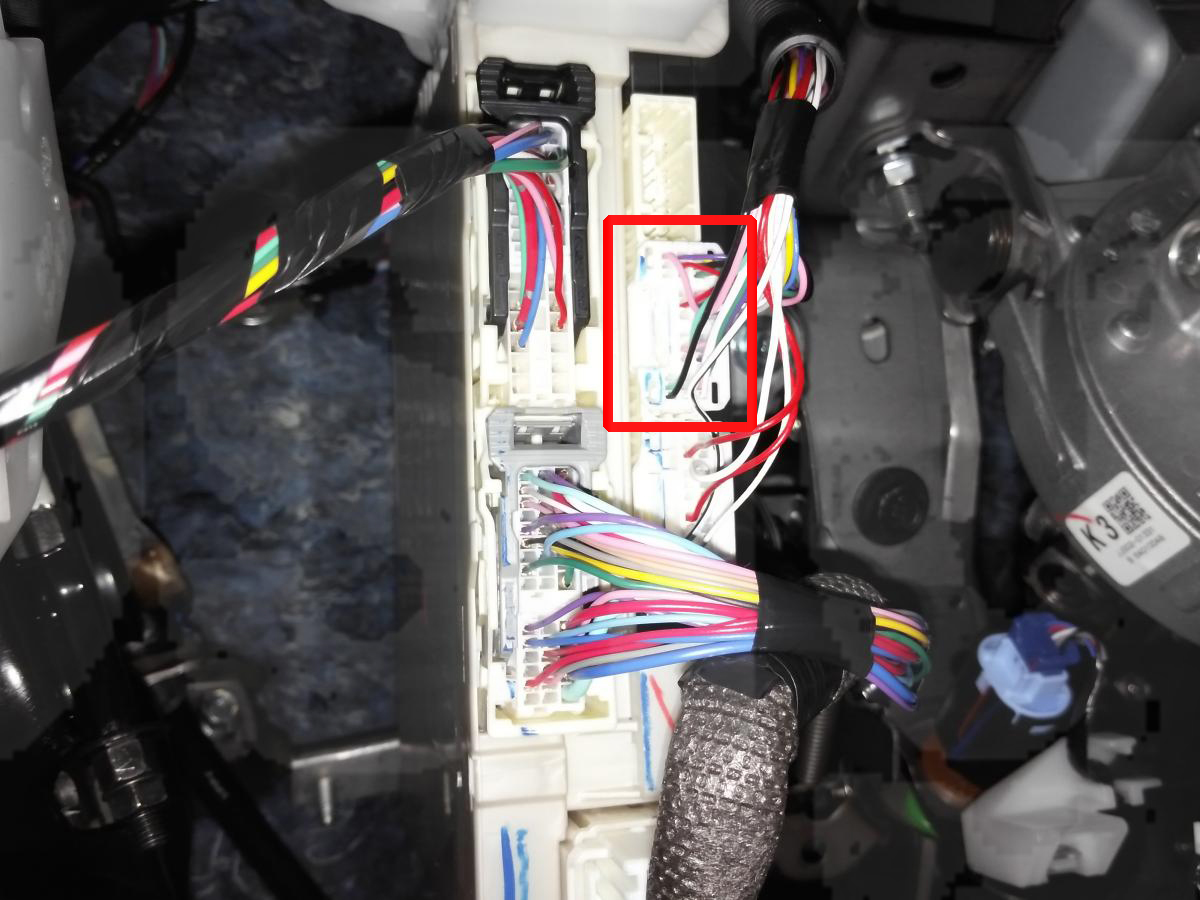

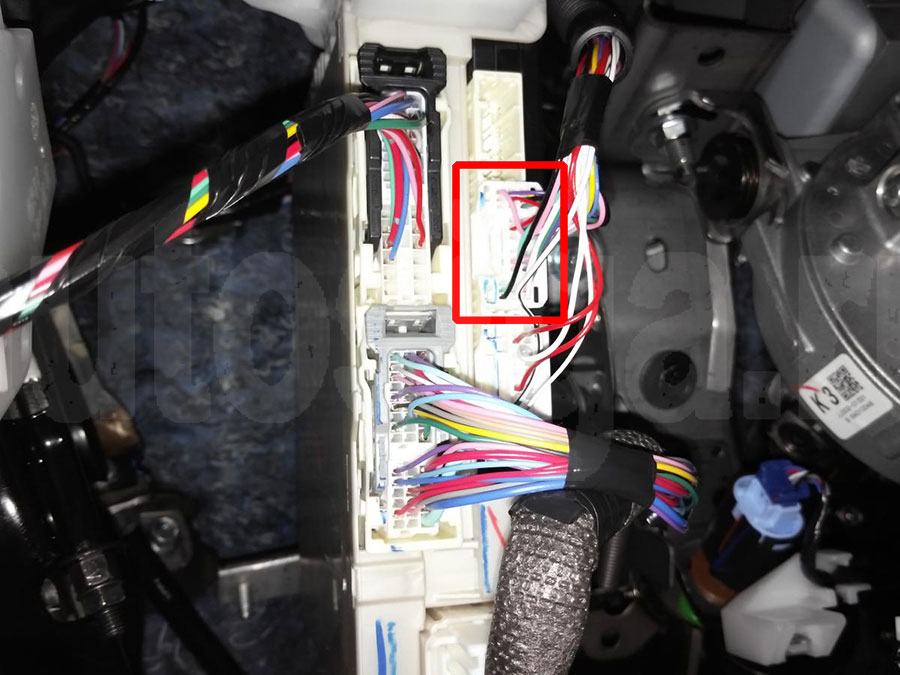

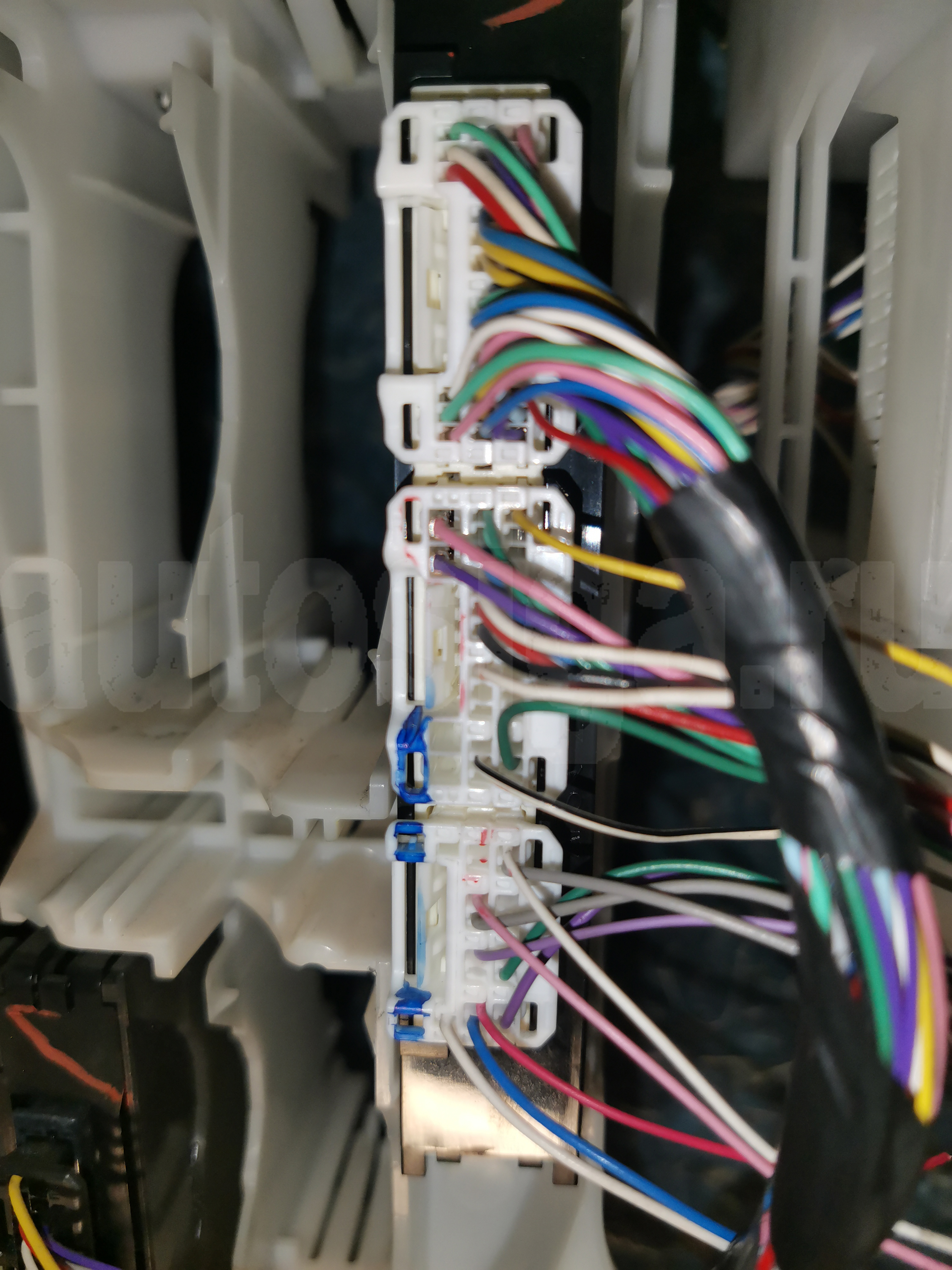

Белый средний разъём в правом ряду блока BCM слева от рулевой колонки:
can-h – розовый (pin 14)
can-l – белый (pin 13)
rx – pin 25 (под can-l)
tx – pin 26 (под can-h)

На многих автомобилях в этом разъёме нет проводов для rx и tx. Необходимо вставить свои.

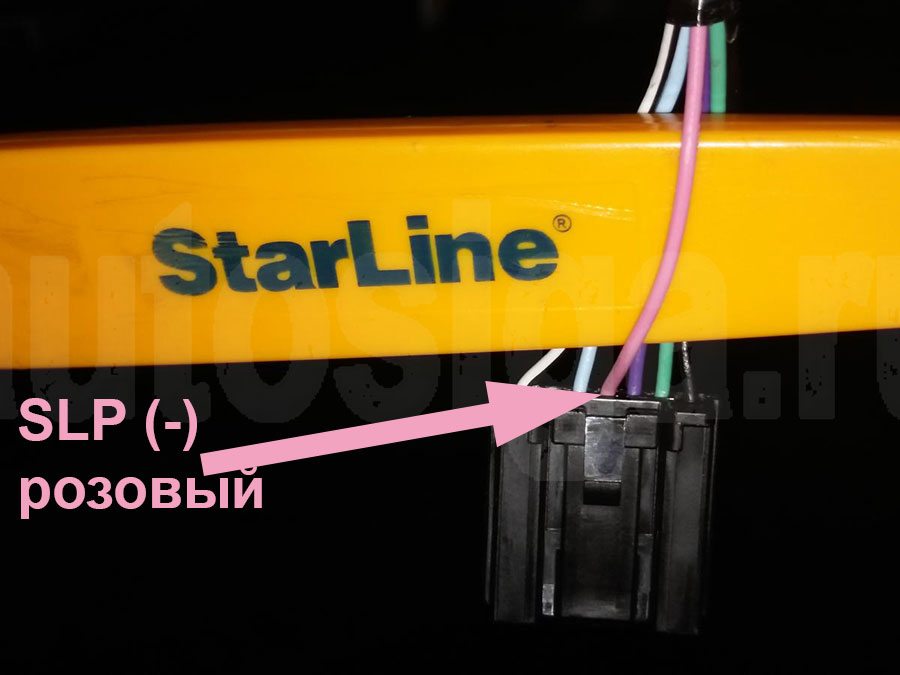

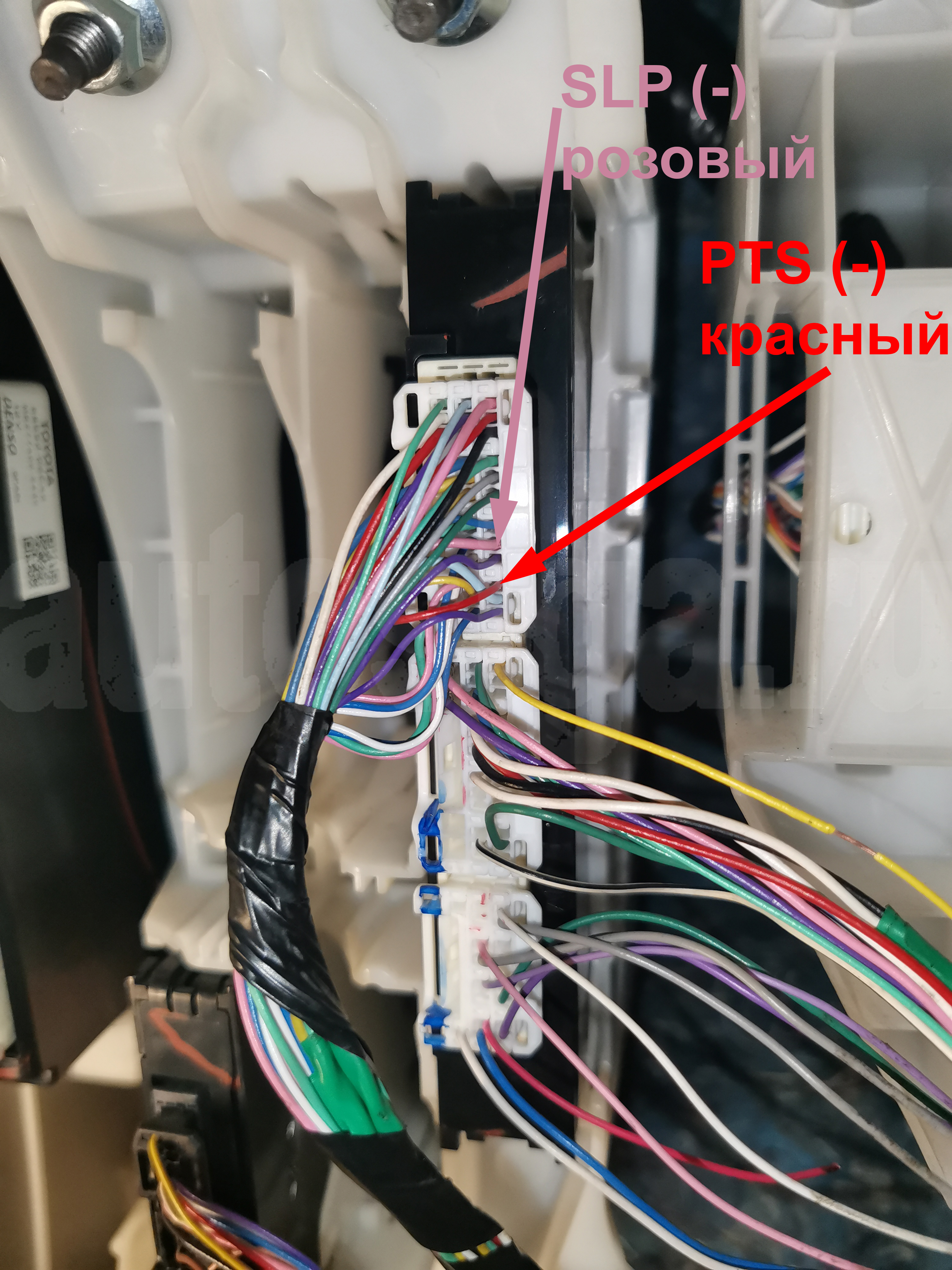

slp – розовый (pin 4) на разъёме модуля блокировки рулевого вала

По can Pandora двери, капот, багажник, зажигание, заведённый двигатель, тормоз, центральный замок, аварийка, комфорт, блокировка keyless, блокировка двигателя (не на всех авто), отпирание багажника, количество бензина (литры), slave (в том числе по багажнику), габариты включённые, парковка, давление в шинах, пробег, запуск штатным брелоком, управление штатной охранной системой.

При постановке в охрану со штатного брелока при снятии с охраны с Пандора по can центральный замок не откроется.

бензонасос – чёрный в пороге водителя

Провод бензонасоса либо как бензонасос работает (+ при запуске) либо +12 появляется при включении асс и пропадает через секунд 10 после выключения двигателя (зажигания).

16. Установка автосигнализации Starline A94 с использованием встроенного can-модуля на автомобиль Toyota Camry 2013 года с кнопкой start/stop

Перед установкой автосигнализации необходимо проверить - подойдёт ли вам эта карта. Для этого сделайте следующее:
1. Извлеките элемент питания из ключа
2. Поднести ключ к кнопке Старт-Стоп
3. Если включилось зажигание, то данная карта установки подходит для вашего авто.

Если же зажигание не включилось, то эта карта не подойдёт для вашего автомобиля. Конкретно, организация автозапуска у вас будет осуществляться по другой схеме, а не по той, что представлена будет ниже. Возможности же can шины в обоих случаях одинаковы.

Настраиваем встроенный can-модуль. Разрешаем управление центральным замком, аварийкой, комфортом, открыванием багажника, считывание сигналов дверей, багажника, капота, заведённого двигателя. Запрещаем педаль тормоза, ручник (провод сигналки, синий/красный, на массу), зажигание. Подключим их по аналогу. По аналогу также я подключил ещё отпирание центрального замка.

Для чего? Объясню ниже. Кстати, пока не переподключил педаль тормоза и зажигание с кана (изначально брал эти сигналы с кан) на аналог, сигнализация после автозапуска сразу переходила в режим тревоги, при этом на брелке ничего не отображалось.

Снимаем подторпедник. Для этого необходимо снять левый порог (на защелках), левую кик-панель (на защелках и 1 клипсе), левую боковую накладку торпеды (на защелках). Далее отворачиваем 2 болта на «10» снизу подторпедника и снимаем его.

Клипса левой кик-панели
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Левая накладка торпеды снята
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Болты крепления подторпедника
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Подторпедник снят
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Снимаем щиток приборов. Для этого снимаем левый воздуховод (на защелках), далее снимаем накладку под воздуховодом (на защелках), затем отстегиваем пылезащитный кожух (на защелках) рулевой колонки и снимаем накладку щитка приборов. Затем отворачиваем 4 самореза крепления щитка приборов и снимаем его.

Левый воздуховод снят
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Снятие пылезащитного кожуха рулевой колонки
Карта

Снятие накладки под воздуховодом
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Саморезы крепления щитка приборов
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Снимаем магнитолу. Для этого снимаем верхнюю накладку центральной части торпеды (на защелках). Затем вынимаем центральные воздуховоды (на защелках) и отворачиваем 2 болта под ними. Далее снимаем декоративные накладки по бокам блока управления климат-контролем (на защелках), отворачиваем 2 болта крепления магнитолы и блока управления климат-контролем и вынимаем их.

Снятие верхней накладки
Карта

Воздуховоды сняты, болты магнитолы
Карта

Декоративные накладки климат- контроля сняты, болты крепления магнитолы
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Магнитола и блок управления климат- контролем сняты
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Снимаем бардачок. Для этого снимаем правую боковую накладку торпеды (на защелках), затем снимаем правую накладку порога и кик-панели (на защелках и 1 клипсе). Далее отворачиваем 3 самореза в верхней части бардачка, 1 болта на «10» и саморез в нижней части и снимаем его (на защелках).

Саморезы крепления бардачка
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Саморез крепления бардачка
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Болт крепления бардачка
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Бардачок снят
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

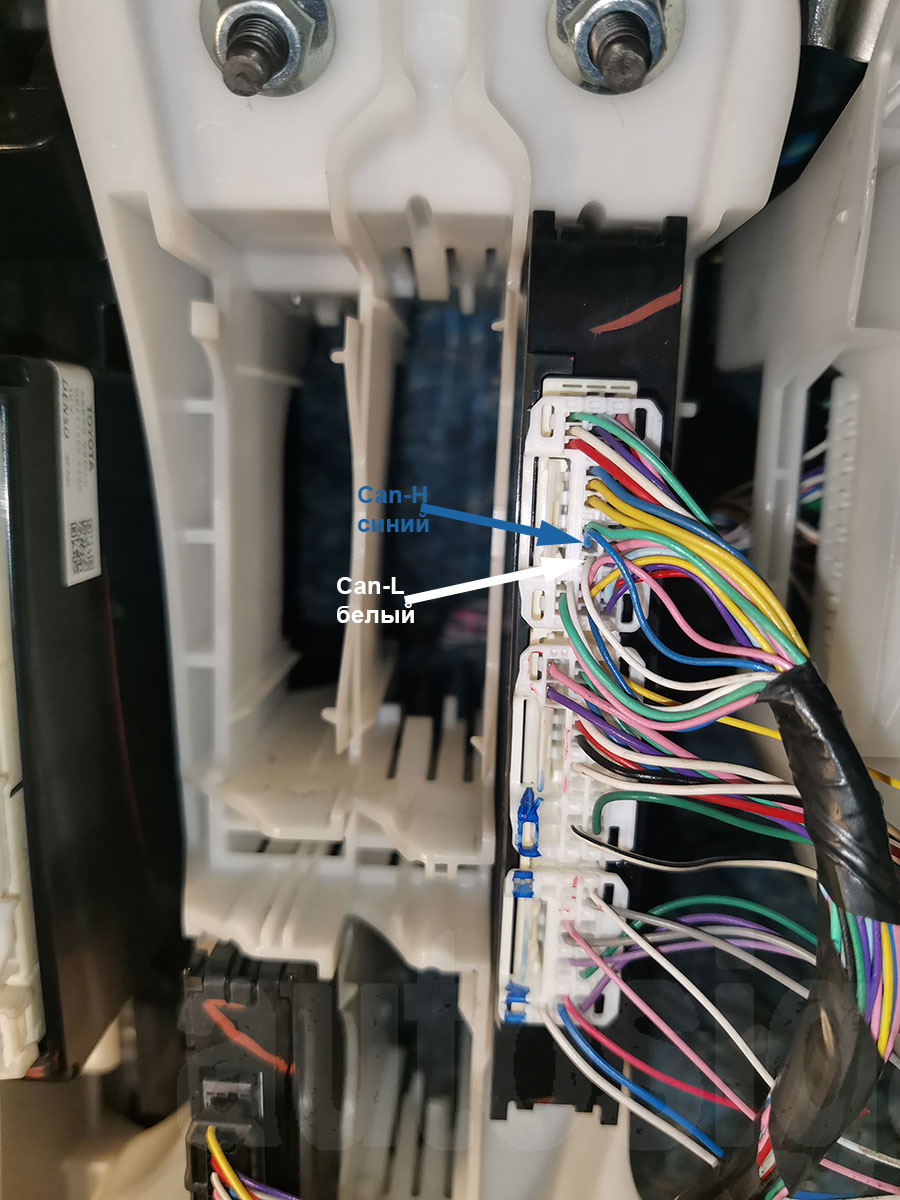

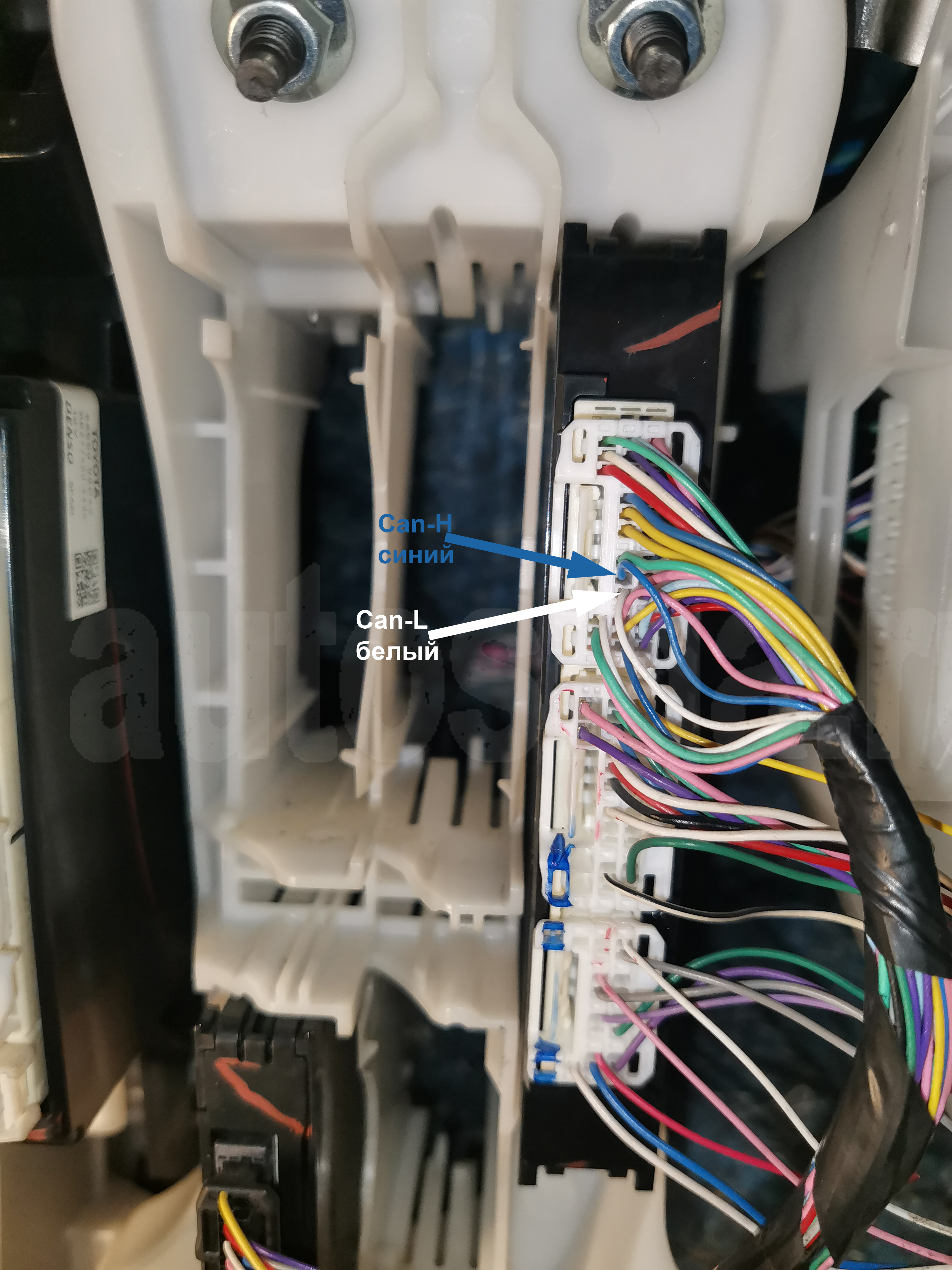

СAN шину сигнализации подключаем в верхнем разъеме на блоке управления за бардачком

CAN-шина (CAN-H синий; CAN-L белый)
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Подключение цепей запуска также осуществляем на разъемах блока управления. В нижнем разъеме подключаем цепь имитации нажатия педали тормоза. В верхнем разъеме подключаем управление кнопкой Старт-Стоп.

Тормоз (фиолетовый)
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Старт-стоп (фиолетовый)
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Для обхода штатного иммобилайзера делаем 3-5 витков вокруг кнопки Старт-Стоп, изготавливаем петлю 3-5 витков тонкого провода и укладываем её на ключе с извлеченным элементом питания.

Расположение рамки для обхода иммобилайзера на кнопке Старт-Стоп
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Расположение рамки для обхода иммобилайзера на ключе
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Все подключения выполняем согласно Схеме 1.
Карта

Питание сигнализации подключаем к толстому белому проводу автомобиля в правой кик-панели.

Питание +12В (белый)
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Программируем функцию №8 таблицы 2 - режим работы выхода силового модуля при дистанционном запуске (синий провод) - в значение 3 (Режим кнопки "Старт-Стоп").

Выполняем программирование дополнительных каналов автосигнализации:

Значение / № канала Канал 1 (желто-красный) Канал 3 (желто-синий) Канал 4 (черно-белый)
10 1000 1001 1000
20 2001 2001 2002
30 3000 3000 3000
40 4000 4000 4000
ЗП ЗП20 ЗП19 ЗП19
УО УО00 УО00 УО00
ОС ОС00 ОС00 ОС00
УО УО00 УО00 УО00
dy dyON dyON dyON
db dbON dbON dbON

Расшифрую маленько.
Канал 1 (жёлтый/красный) - включается на 1 секунду при появлении импульса "стоп" на кнопку старт-стоп.
Канал 3 (жёлтый/синий) - включается на 1 секунду с задержкой 1 секунда при появлении импульса "старт" на кнопку старт-стоп.
Канал 4 (чёрный/белый) - включается на 2 секунды при появлении импульса "старт" на кнопку старт-стоп.

Для блокировки можно использовать чёрный провод в левом пороге - бензонасос.

Бензонасос (чёрный в левом пороге)
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

В этом автомобиле наружное освещение гаснет после того, как выключили зажигание, а потом открыли дверь. Для того, что бы выключить наружный свет после автозапуска можно подать отрицательный импульс с помощью дополнительного канала и реле (массы напрямую с доп.канала не хватает) на провод концевика водителя.

Передняя левая дверь - синий
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

Я использовал канал 5 (жёлтый/оранжевый провод), запрограммированный на "Импульс 1 сек. через 1 сек. после остановки двигателя" (таблица 1, функция 20, значение 2).

В этом случае (после подачи массы на концевик водителя после глушения двигателя) по can не открывается центральный замок при снятии авто с охраны. Именно поэтому я и подключил ещё и по аналогу открывание центрального замка. По аналогу цз открывается.

Управление центральным замком (-) в кик-панели водителя
Запирание - красный, отпирание - серый
Карта установки автосигнализации Starline A94 на Toyota Camry 2013 PTS АКПП

17. Установка автосигнализации с использованием встроенного can-модуля на автомобиль Toyota Camry 2013 года с ключом

Карта установки автосигнализации на Toyota Camry 2013 АКПП

Начинаем, как всегда, с разбора салона.

17.1. Разборка салона для установки автосигнализации на Toyota Camry

Снимаем подторпедник. Для этого необходимо снять левый порог (на защелках), левую кик-панель (на защелках и 1 клипсе), левую боковую накладку торпеды (на защелках). Далее отворачиваем 2 болта на «10» снизу подторпедника и снимаем его.

Клипса левой кик-панели
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Левая накладка торпеды снята
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Болты крепления подторпедника
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Подторпедник снят
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снимаем щиток приборов. Для этого снимаем левый воздуховод (на защелках), далее снимаем накладку под воздуховодом (на защелках), затем отстегиваем пылезащитный кожух (на защелках) рулевой колонки и снимаем накладку щитка приборов. Затем отворачиваем 4 самореза крепления щитка приборов и снимаем его.

Левый воздуховод снят
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снятие пылезащитного кожуха рулевой колонки
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снятие накладки под воздуховодом
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Саморезы крепления щитка приборов
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снимаем магнитолу. Для этого снимаем верхнюю накладку центральной части торпеды (на защелках). Затем вынимаем центральные воздуховоды (на защелках) и отворачиваем 2 болта под ними. Далее снимаем декоративные накладки по бокам блока управления климат-контролем (на защелках), отворачиваем 2 болта крепления магнитолы и блока управления климат-контролем и вынимаем их.

Снятие верхней накладки
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Воздуховоды сняты, болты магнитолы
Карта

Декоративные накладки климат-контроля сняты, болты крепления магнитолы
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Магнитола и блок управления климат-контролем сняты
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снимаем рулевой кожух. Для этого отворачиваем 2 самореза со стороны рулевого колеса и снимаем верхнюю и нижнюю накладки рулевого кожуха (на защелках).

Саморез рулевого кожуха
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Саморез рулевого кожуха
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Рулевой кожух снят
Карта установки автосигнализации на Toyota Camry 2013 АКПП

17.2. Работаем под капотом

Устанавливаем под капотом сирену (крепление на болт М6 слева) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель с левой стороны моторного щита.

Сирена (возможное место установки)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Датчик температуры двигателя
Карта установки автосигнализации на Toyota Camry 2013 АКПП

17.3. Подключаем автосигнализацию на Toyota Camry

Блок сигнализации можно спрятать за магнитолой или щитком приборов.

Подключаем массу сигнализации за щитком приборов в штатное место.

Масса
Карта установки автосигнализации на Toyota Camry 2013 АКПП

СAN шину сигнализации подключаем на диагностическом разъеме. Там же можно взять и тахометр для контроля двигателя, если надо.

CAN-шина (CAN-H синий; CAN-L белый) и тахометр (зелёный)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

На разъеме замка зажигания подключаем цепи зажигания, аксессуаров, стартера и питания сигнализации +12В.

Питание +12В (зеленый толстый)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Аксессуары (белый)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Зажигание 1 (черный)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Зажигание 2 (розовый)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Стартер 1 (зеленый тонкий)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Стартер 2 (синий)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Подключение к замку зажигания на примере автосигнализаций Starline A93 (A94, B94, D94, E90)

Карта установки автосигнализации на Toyota Camry 2013 АКПП

Для обхода штатного иммобилайзера используем обходчик StarLine BP-03.

Рамка модуля обхода штатного иммобилайзера
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Блокировать можно провод бензонасоса в левом пороге (провод черного цвета) или зажигание в блоке предохранителей под капотом (провод красного цвета).

Бензонасос (чёрный в левом пороге)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Зажигание (красный)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

В этом автомобиле наружное освещение гаснет после того, как выключили зажигание, а потом открыли дверь. Для того, что бы выключить наружный свет после автозапуска можно подать отрицательный импульс на провод концевика водителя.

Передняя левая дверь - синий, запирание цз (-) - серый
Карта установки автосигнализации на Toyota Camry 2013 АКПП

В этом случае (после подачи массы на концевик водителя после глушения двигателя) по can не открывается центральный замок при снятии авто с охраны. Поэтому подключаем отпирание центрального замка по аналогу - серый провод. Расположение его смотрите на рисунках выше и ниже.

Управление центральным замком (-) в кик-панели водителя
Запирание - красный, отпирание - серый
Карта установки автосигнализации на Toyota Camry 2013 АКПП

18. Точки подключения автосигнализации на Toyota Camry 2018 XV70, PTS

Устанавливал Pandora DXL 4910. Код авто 2144.

По can Pandora

  • видит:
    • двери;
    • багажник;
    • капот;
    • заведённый двигатель;
    • пробег;
    • парковку;
    • педаль тормоза;
    • зажигание;
    • slave;
    • топливо.
  • управляет:
    • аварийкой;
    • центральным замком;
    • блокировкой двигателя;
    • блокировкой бесключевого доступа;
    • штатной охранной системой;
    • комфортом.
  • осуществляет обход иммобилайзера (алгоритм обхода: Toyota can).

Верхний разъём блока сертификации за бардачком:
can-h – зелёный, pin 1
can-l – белый, pin 2
+12В – белый, pin 4
slp – коричневый, pin 14
масса – белый/чёрный, pin 18

19. Установка автосигнализации на Toyota Camry 2018+ (XV70) с PTS – обход иммобилайзера

Toyota Camry 2018+
Автомобиль Toyota Camry XV70

19.1. Подключение сигнализации к Тойота Камри 70

Все подключения можно сделать справа за бардачком на блоке сертификации или же слева возле рулевой колонки.

По CAN Pandora (код автомобиля 2144):

  • концевики дверей, багажника;
  • капот;
  • блокировка двигателя;
  • центральный замок;
  • паркинг;
  • тормоз;
  • аварийка;
  • блокировка keyless;
  • зажигание;
  • комфорт;
  • slave (через багажник тоже);
  • топливо в литрах;
  • пробег;
  • заведённый двигатель;
  • управление штаткой;
  • обход штатного иммобилайзера (вариант обхода – Toyota Can).

Возможен дистанционный пуск со штатного ключа – три раза нажать на кнопку закрыть.

При снятии с охраны сигнализацией, если до этого было поставлено в охрану через слейв, орёт штатка. Включите в can управление штатной охранной системой, чтобы избежать этого.

19.1.1. Подключение за бардачком на блоке сертификации

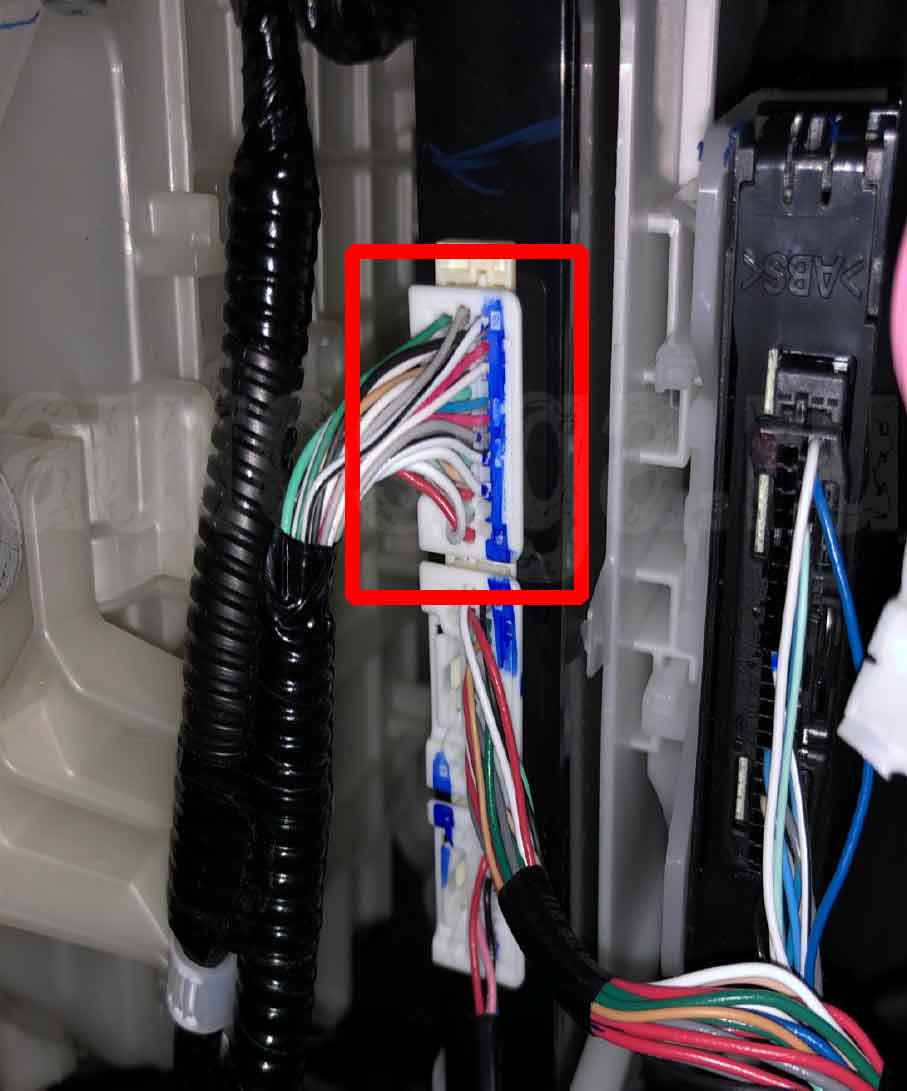

Toyota Camry 2018+. Разъём для подключения сигнализации
Разъём для подключения сигнализации на блоке сертификации

Toyota Camry 2018+. CAN, SLP, +12B
Can-H – зелёный (pin 1), Can-L – белый (pin 2), +12B – белый (pin 4), slp – коричневый (pin 14)

Toyota Camry 2018+. Масса, зажигание, PTS.
масса – белый/чёрный (pin 18), pts – синий (pin 21), зажигание – красный (pin 17)

19.1.2. Подключение со стороны водителя

Toyota Camry 2018+. Can.
Can-H – коричневый, Can-L – белый

Toyota Camry 2018+. SLP.
slp (стартер) – коричневый на разъёме рулевого вала

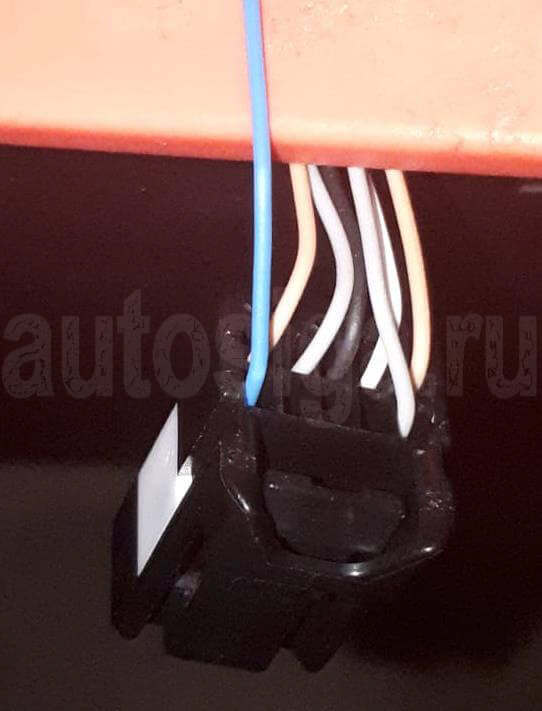

Toyota Camry 2018+. PTS.
pts – голубой на кнопке запуска

19.2. Установка автосигнализации на Toyota Camry XV70 – работа под капотом

Toyota Camry 2018+. Температурный датчик.
возможное место установки датчика температуры двигателя

Toyota Camry 2018+. Сирена.
возможное место установки сирены

Toyota Camry 2018+. Установка сирены.
ещё одно место для установки и крепления сирены
