Точки подключения автосигнализации на Toyota Yaris 2006

Двери (-) – розовый, светлый голубой, голубой в водительском пороге
Повороты (+) – салатовый, зелёный - блок предохранителей, чёрная фишка
багажник (-) – светлый голубой - порог водителя
центральный замок (-) – бежевый, светлый бежевый - фишка за щекой у ног водителя
бензонасос (+) – чёрный в пороге водителя

Точки подключения автосигнализации на Toyota Yaris 2009, левый руль, АКПП

+12V (Вариант 1) – Белый толстый. Провод питания металлического блока электроусилителя руля, над рулевой колонкой

Замок зажигания:
+12V (Вариант 2) – Жёлтый толстый
АСС – Белый толстый
IGN_1 – Розовый тонкий
IGN_2 – Зелёный толстый
Стартер – Чёрный двойной

Жгут к левому верхнему разъёму блока предохранителей:
Бензонасос – Чёрный
Багажник – Голубой тонкий
Концевик левой передней двери – Красный тонкий
Концевик левой задней двери – Зелёный тонкий
Концевик правой передней двери – Синий тонкий
Концевик правой задней двери – Синий тонкий
Все двери собираются через диоды.

Жгут к большому разъёму на блоке предохранителей, разъём слева, сверху, второй:
Повороты – Зелёный и салатовый
Педаль тормоза – Зелёный

Тахометр – Серый в диагностическом разъёме

Центральный замок (-) – Бежевый – открыть, коричневый – закрыть. Жгут из двери водителя, нижний разъём

Разбираем торпеду. Для этого снимаем верхнюю крышку торпеды.
Блок сигнализации ставим над блоком предохранителей.
Иммобилайзера в этой машине не было.

Точки подключения автосигнализации на Toyota Yaris 2012, левый руль, АКПП

Замок зажигания:
+12 – белый толстый
+12 – желтый тонкий
АСС – черный
IGN1 – Белый тонкий
IGN2 – Серый
Стартер 1 – Белый толстый
Стартер 2 – Белый тонкий

Разъем большой вертикальный слева на блоке предохранителей:
Багажник – салатовый
Концевик левой передней двери – белый

Концевик левой задней двери – голубой, верхний разъем сзади блока предохранителей

Вертикальный большой разъем справа на блоке предохранителей:
Концевик правой передней двери – коричневый
Концевик правой задней двери – салатовый

Повороты – синий/красный и желтый на блоке предохранителей - вертикальный разъем второй слева сверху
Тормоз – синий на лягушке
Тахометр – серый на разъеме OBD
Центральный замок (-) – голубой и розовый - разъём из двери водителя верхний

Точки подключения автосигнализации на Toyota Yaris 2014, левый руль, АКПП

+12в – толстый белый за приборным щитком

концевики дверей (общий) – чёрный от плафона

повороты – в белом маленьком разъёме приборного щитка, фиолетовый и голубой друг на против друга

зажигание – в черном большом разъёме приборного щитка, второй с краю розовый

центральный замок (-) – фиолетовый и коричневый, верхний разъём из двери водителя

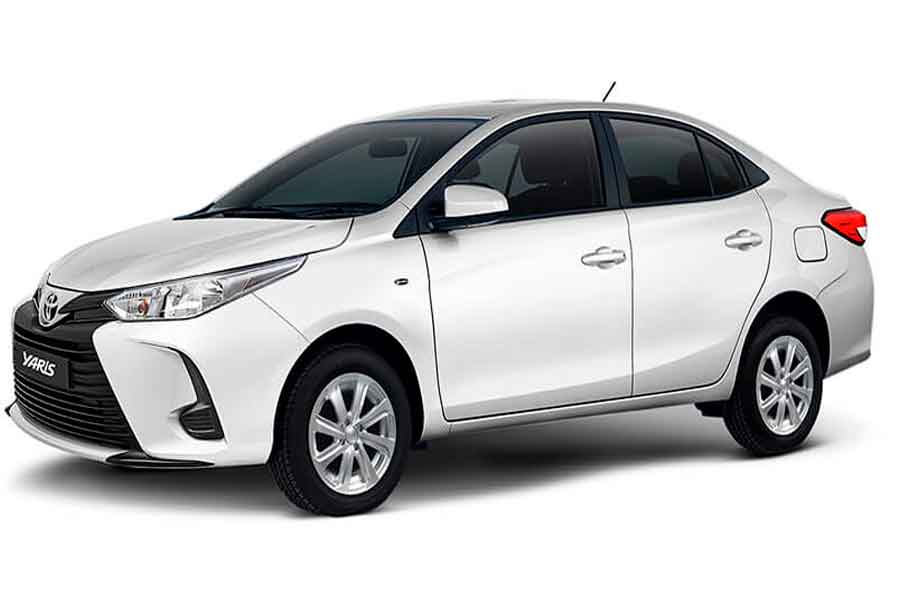

Фото точек подключения сигнализации на Toyota Yaris Sedan 2023, АКПП, ключ, ОАЭ

Автомобиль был доставлен из Объединённых Арабских Эмиратов. Сделан на основе Daihatsu Rocky.

Все подключения автосигнализации по аналогу.

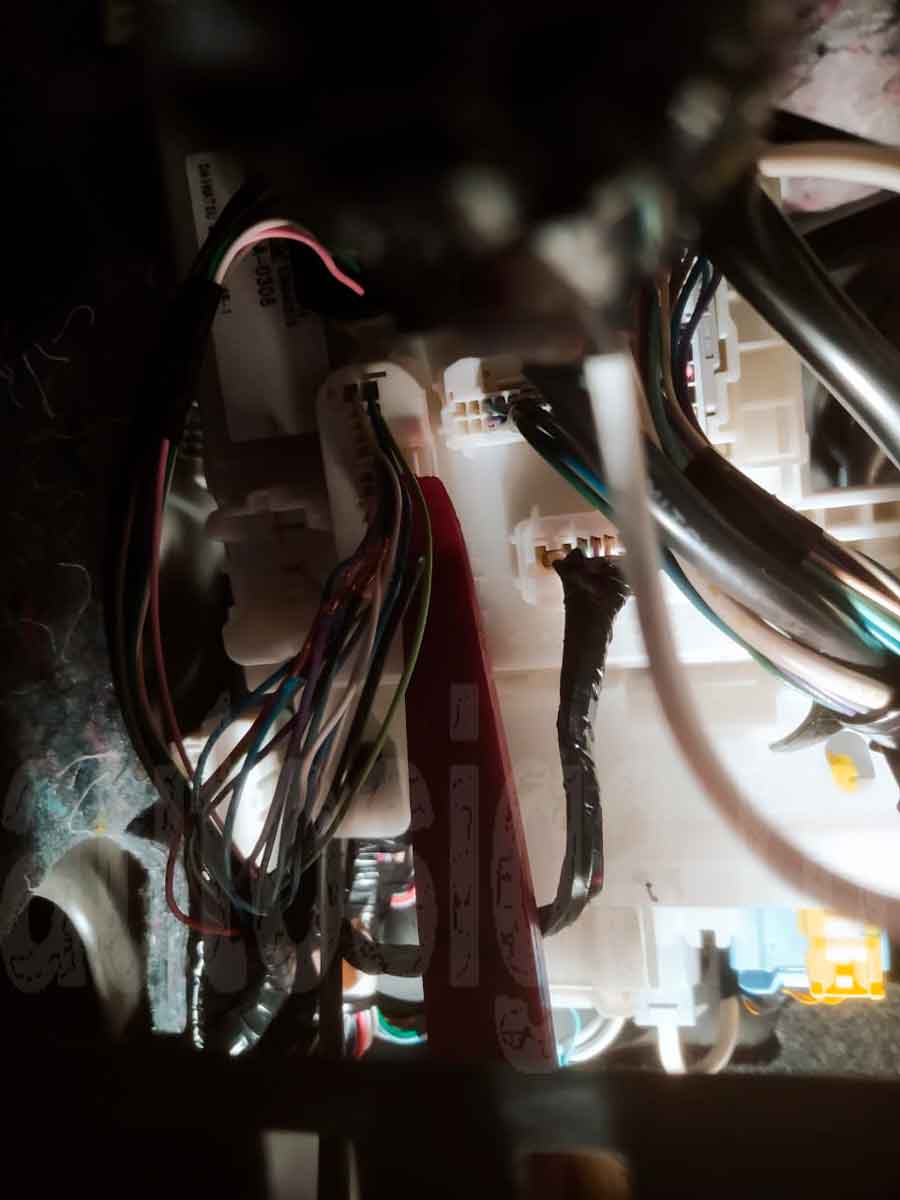

Двери (-) в белом разъёме на блоке: водителя – чёрный, передняя правая – синий, задняя левая – фиолетовый, задняя правая – голубой, багажник – белый

В том же разъёме, где двери, находятся повороты.

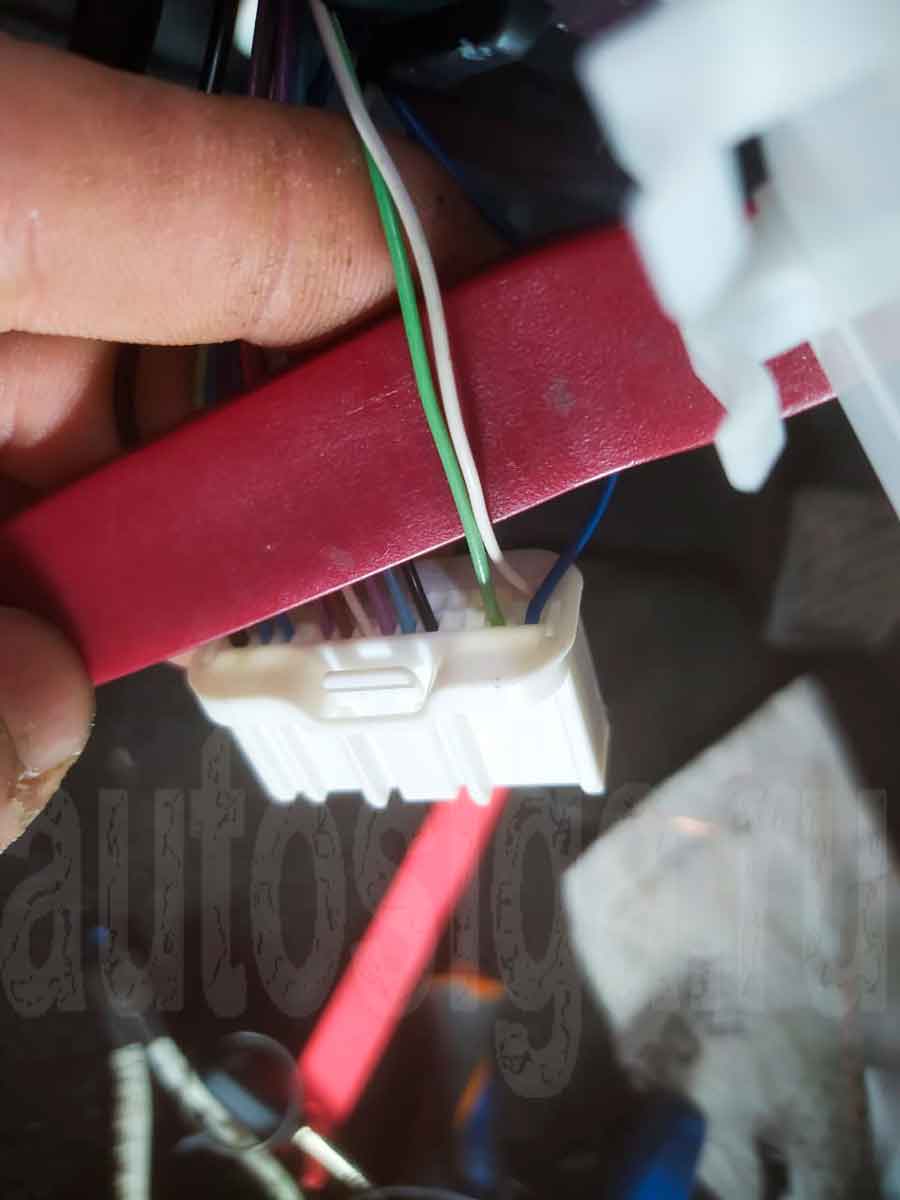

Повороты (+) – салатовый и белый

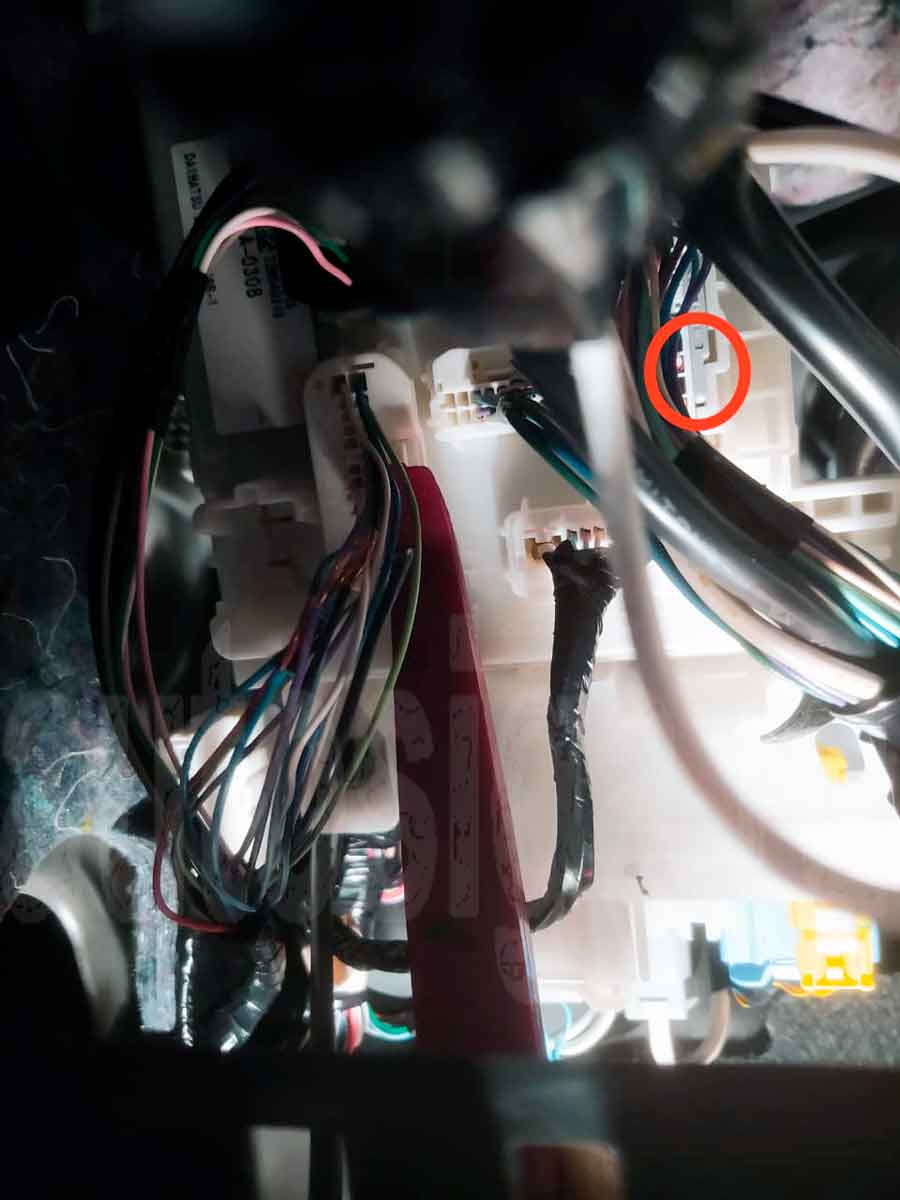

Концевик капота – чёрный в сером разъёме

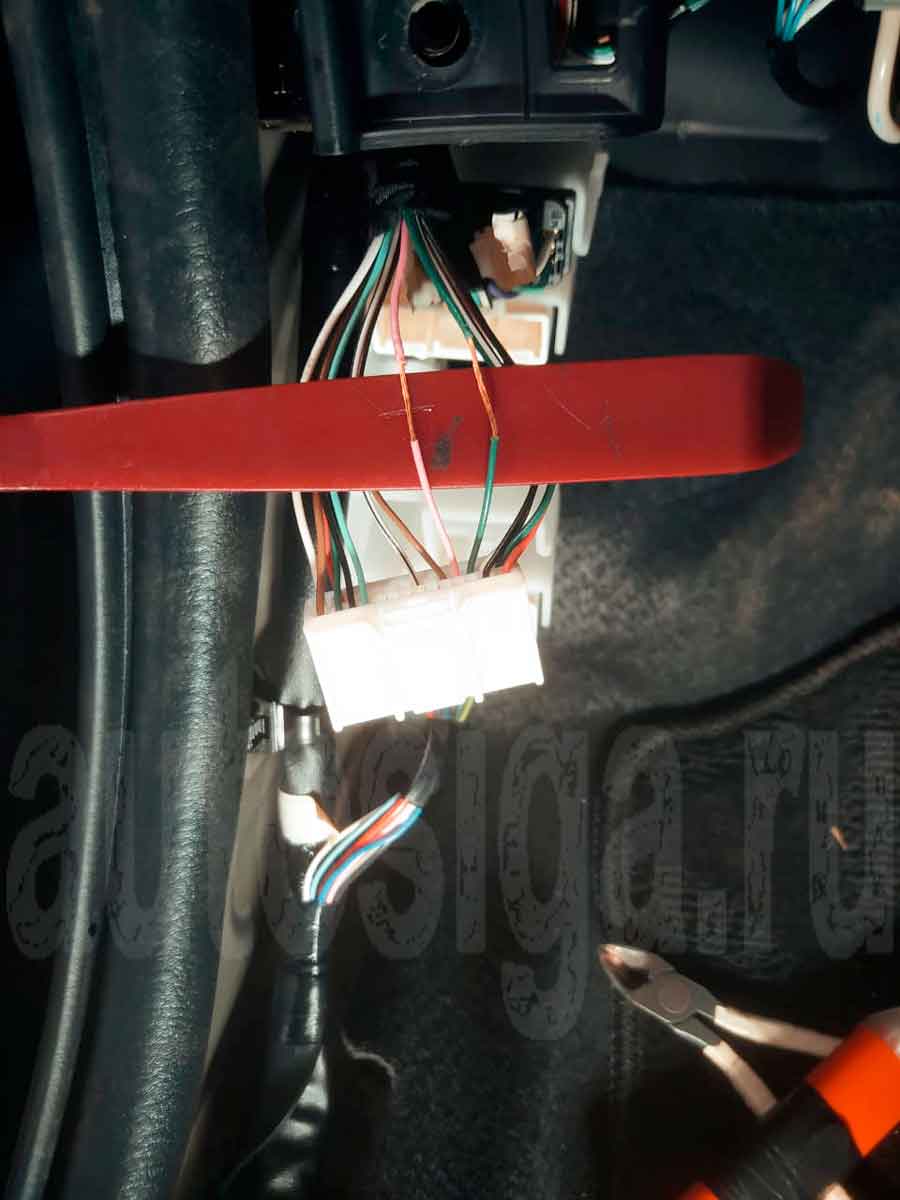

Центральный замок (-) – розовый (закрыть). зелёный (открыть), салатовый (статусный провод для аналогового слейва) в разъёме из двери водителя

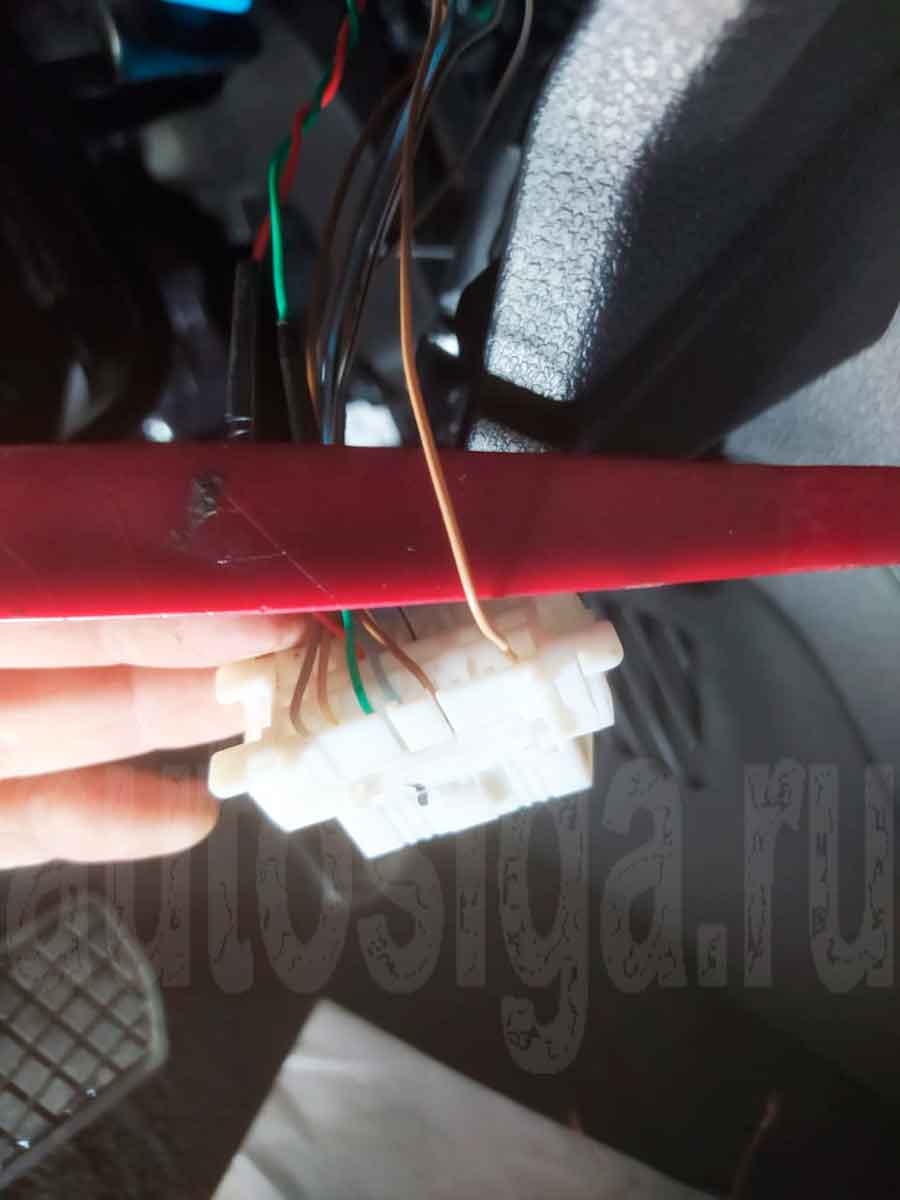

Тахометр на OBD

Замок зажигания:
Зажигание 1 – красный
Асс – салатовый
Стартер – голубой

Стоп-сигнал – зелёный на педали тормоза
