Установка и подключение автосигнализации Starline A91 на Toyota Spacio, кузов AE111
Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.
Установка автосигнализации на Toyota Spacio - разбор салона
Для удобства установки сигнализации разбираем салон.
Фото 1.1. Снимаем накладку правой стойки лобового стекла. Три обычных пластиковых клипсы и одна клипса с металлической скобкой.
Фото 1.2. Скобка может остаться в стойке. Извлекаем её при помощи утконосов.
Фото 1.3. Сдергиваем обрамление доски приборов – клипсы. Отстыковываем разъем кнопок. Убираем обрамление.
Фото 1.4. Выкручиваем два самореза крепления доски приборов и вытаскиваем доску приборов, расцепив разъемы.

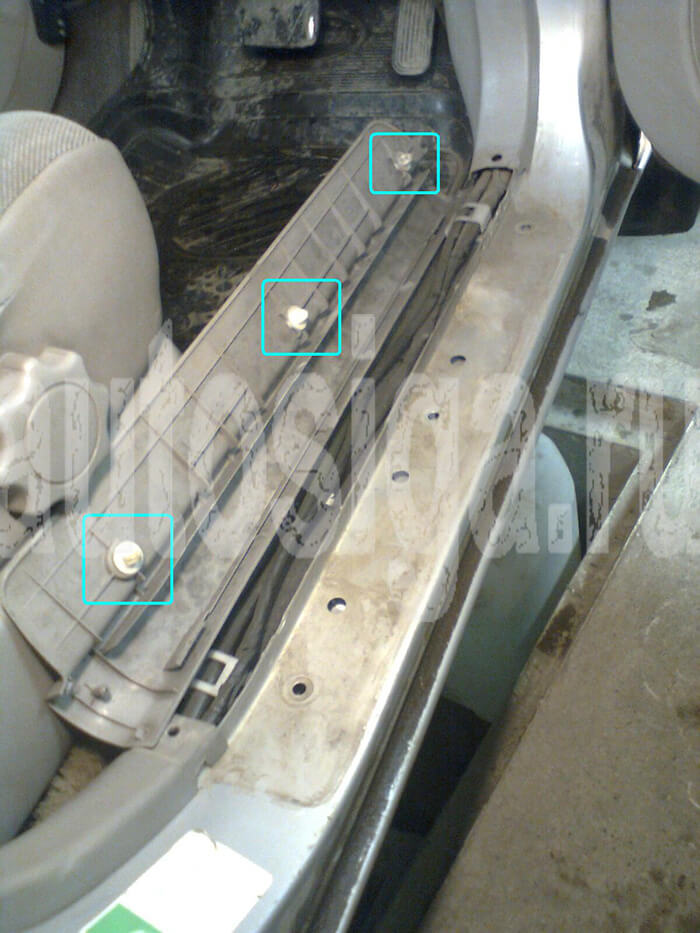

Фото 1.5. Снимаем накладку порога в проеме водительской двери вверх, освобождая зацепы по краям концов накладки.
Фото 1.6. Скручиваем пластиковую гайку переднего крепления накладки правой кик-панели и снимаем накладку по направлению назад.
Фото 1.7. Выкручиваем болт М6 (головка 10мм) крепления нижнего правого угла подторпедника.
Фото 1.8. Выкручиваем саморез крепления нижнего левого угла подторпедника.
Фото 1.9. Выводим из зацепления зацепы по верхней кромке подторпедника и опускаем его вниз.
Фото 1.10. Освобождаем рубашку тросика открытия капота из фиксатора в подторпеднике, выводим из зацепления тросик из ручки, убираем подторпедник.
Фото 1.11. Выкручиваем два самореза (головка 10 мм) крепления пассивной защиты ног, снимаем и убираем её.
Фото 1.12. Надавив в центр клипсы-гвоздика, утапливаем сердцевину, после чего извлекаем клипсу и снимаем нижний воздуховод, выводя его из зацеплений с ответными частями.
Фото 1.13. Выкручиваем винт крепления обшивок рулевой колонки снизу.
Фото 1.14. Выкручиваем винт крепления обшивок рулевой колонки под рулем справа и аналогично – слева. Расцепляем половинки и снимаем нижнюю.
Фото 1.15. Для прокладки проводов в подкапотное пространство извлекаем клипсы над брызговиком правого колеса, снимаем брызговик (если есть) и отсоединяем подкрылок от кромки крыла.
Фото 1.16. Извлекаем еще две клипсы крепления подкрылка в арке крыла и отводим подкрылок к колесу, освобождая доступ в пространство за крылом.
Фото 1.17. Протыкаем резиновое уплотнение штатного пучка проводов из под крыла в зону правой кик-панели, проталкиваем кондуктор для протяжки проводов.
Фото 1.18. Провода под капот выводим через отверстие за правым стаканом стойки подвески.
Подключение и установка автосигнализации Starline A91 на Toyota Spacio 1997-1999
Фото 2.1. В разъемах приборной доски подключаем: световую сигнализацию, контроль дверей и контроль работы двигателя по генератору (тахометра нет).
Фото 2.2. За приборной доской слева - блок центрального замка. В его пучке проводов делаем подключение управления ЦЗ.
Фото 2.3. Контроль тормоза подключаем в пучке включателя ламп СТОП на педали тормоза.
Фото 2.4. В пучке проводов замка зажигания подключаем силовые провода сигнализации.
На время вращения стартера IGN 2 не отключается (классическое IGN вспомогательное).
Если не подключить АСС, то не работают прикуриватель и магнитола.
Печка дует в том положении заслонок, которое оставлено при выходе из автомобиля.

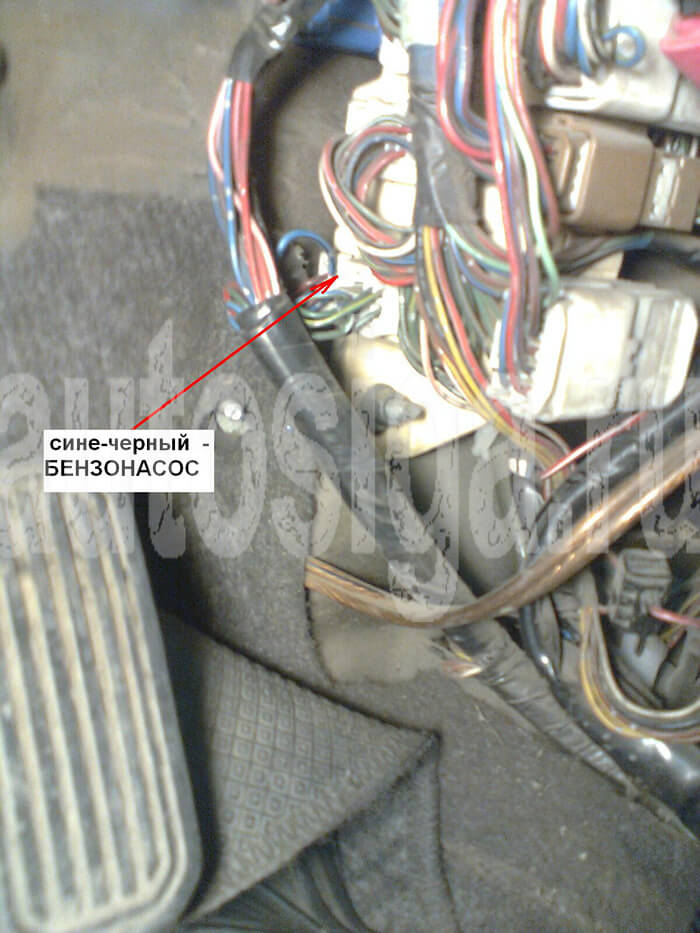

Фото 2.5. Дополнительно в нижнем дальнем разъеме монтажного блока в правой кик-панели можно заблокировать бензонасос.
Фото 2.6. Датчик удара крепим на трубе поперечной жесткости слева от рулевой колонки.
Фото 2.7. Сирену устанавливаем на подкрылке между бачком омывателя и стаканом стойки подвески.
Фото 2.8. Температурный датчик можно установить под болт М6 (головка 10 мм) крепления проводки на углу головки блока.
Фото 2.9. Кнопку контроля капота устанавливаем на планке радиатора за правой фарой.
Фото 2.10. Модуль приемо-передатчика наклеиваем на лобовое стекло за зеркалом заднего вида.

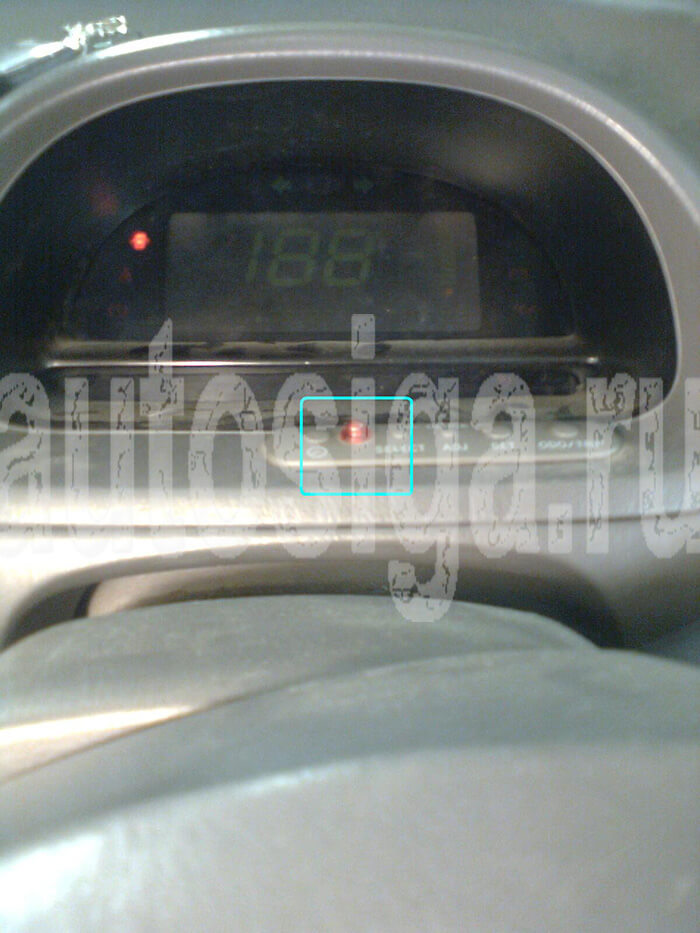

Фото 2.11. Привычное место для контрольного светодиода – на стойке лобового стекла… Но…
Фото 2.12. В данном автомобиле уже было просверлено отверстие в планке с кнопками перед табло при монтаже предыдущей сигнализации. Используем его.
Точки подключения автосигнализации на Toyota Spacio 1999
Замок зажигания:
+12 – белый
acc – синий/красный
зажигание – чёрный/белый
зажигание 2 – чёрный/жёлтый
стартер – красный
Коричневый разъём щитка приборов:
концевик – красный/белый
повороты – зелёный/чёрный и зелёный/жёлтый
зарядка – жёлтый
центральный замок (-) – жёлтый и синий на разъёме блока цз
Карта монтажа автосигнализации Starline А91 на автомобиль Toyota Spacio 2002, выпускавшихся на базе Corolla, кузов NZE121
Разбираем салон автомобиля
Фото 1.1. Снимаем накладку правой стойки лобового стекла. Две обычные клипсы и одна с металлической вставкой.
Фото 1.2. Вытаскиваем дефлектор обдува салона справа от магнитолы (клипсы по углам.)
Фото 1.3. Выкручиваем сердцевину клипсы в верхней части козырька, извлекаем клипсу, а затем извлекаем обрамление доски приборов.
Фото 1.4. Выкручиваем саморез крепления доски приборов сверху
Фото 1.5. Освобождаем доску приборов из зацеплений-опор снизу слева (на фото) и справа, извлекаем доску, отсоединив разъем.
Фото 1.6. Открываем кармашек в подторпеднике под рулем справа и, дернув по направлению стрелок, снимаем его с нижних опор и убираем.
Фото 1.7. Выкручиваем два винта крепления рукоятки регулировки положения руля и еще один винт (на фото отсутствует) крепления обшивок рулевой колонки снизу. Снимаем и убираем рукоятку.

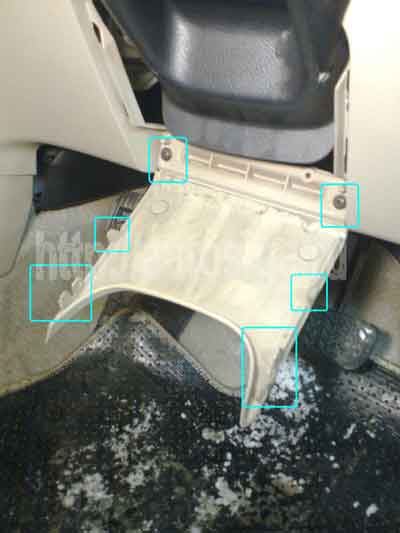

Фото 1.8. Откидываем крышку подторпедника, освободив зацепы вдоль боковых ребер, выкручиваем два самореза и убираем крышку.
Фото 1.9. Выкручиваем саморез крепления обшивок рулевой колонки под рулем справа и аналогично – слева. Снимаем половинки обшивки, расцепив их.
Фото 1.10. Выводим из зацепления верхние упоры перчаточного ящика. Затем откручиваем винт крепления демпфера и откидываем ящик максимально вниз. После чего снимаем ящик с нижних осей поворота.
Фото 1.11. Снимаем накладку порога в проеме водительской двери. Начинаем с передней части, затем приподнимаем середину и выводим зацепы в задней части, смещая накладку под углом вперёд.
Фото 1.12. Скручиваем пластиковую гайку переднего крепления накладки правой КИК-панели и снимаем накладку по направлению назад.
Подключаем Starline А91
Фото 2.1. В 40-контактном разъеме в верхнем ряду слева первый (голубой) – двери, второй (белый) – тахометр
Фото 2.2. В этом же разъеме в нижнем ряду справа два белых – четвертый и пятый – повороты. Здесь же есть лампы заряда, давления масла, парковки и заднего хода.
Фото 2.3. В пучке замка зажигания делаем подключение силовых проводов.
Фото 2.4. Реле поворотов располагается в сборке за проемом ящичка мелочей.
Фото 2.5. На реле поворотов можно сделать подключение световой сигнализации.
Фото 2.6. В синем разъеме пучка проводов из водительской двери делаем подключение к цепям ЦЗ. Правильнее сделать подключение с обратной стороны сборки – в пучке BODY.
Фото 2.7. Зелено-белый провод (внимание – на педали есть еще один провод с такой же расцветкой) уходит вверх и вправо в пучке проводов и над правой кик-панелью после разъема меняет цвет, уходя далее в общий жгут проводов.
Фото 2.8. В тонком пучке, уходящем из-за монтажного блока (в проеме перчаточного ящика) вдоль левого борта вниз и назад черно-красный средний – провод бензонасоса.
Фото 2.9. Датчик удара устанавливаем на откидной крышке подторпедника (или на кожухе-трубе рулевого вала).
Фото 2.10. Провода в подкапотное пространство протягиваем через уплотнение штатного пучка проводов. Сирену устанавливаем на коробке воздухопритока рядом со стаканом стойки.
Фото 2.11. Датчик температуры двигателя крепим под штатный болт М6 (головка 10мм) на левом заднем углу головки блока.
Фото 2.12. Кнопка контроля капота.
Фото 2.13. Контрольный светодиод устанавливаем в накладке правой стойки лобового стекла.

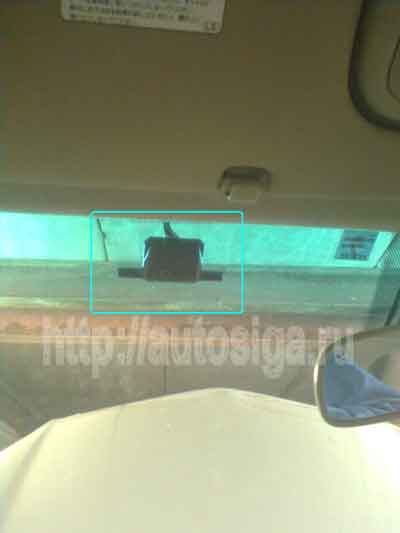

Фото 2.14. Модуль приемо-передатчика наклеиваем на лобовое стекло в зоне зеркала заднего вида.
Точки подключения автосигнализации на Toyota Spacio 2003
Все подключения выполнить можно возле блока предохранителей над бардачком.
Для удобства снимаем верх панели.
Толстый жгут с лева от блока предохранителей:
+12в – черный/красный
АСС – синий/красный
Зажигание – черный/белый
Зажигание 2 – черный/желтый
Стартер – красный
Стоп – зеленый/белый - ближний разъем с верху блока предохранителей
Концевики дверей (-) – разъем приборной панели, дальний ряд, 1-й слева
Тахометр – белый - разъем приборной панели, дальний ряд, 2-й слева
Повороты – зеленый/желтый и зеленый/черный - разъемы сверху блока предохранителей
Центральный замок (-) – зеленый/желтый (запирание), синий/красный (отпирание) - разъем интегрированного реле в блоке предохранителей
Точки подключения автосигнализации на Toyota Spacio 2006
Замок зажигания:
+12 – чёрный/красный
ACC – синий/красный
зажигание – чёрный/белый
зажигание 2 – чёрный/жёлтый
стартер – красный
бензонасос – чёрный/красный в пороге водителя
тормоз – зелёный/белый, лягушка
центральный замок – зелёный/жёлтый и синий/красный из двери водителя
Панель приборов:
концевик дверей – синий, первый в разъёме за панелью
тахометр – белый рядом с концевиком в этом же ряду
повороты – 2 белых, 4-ый и 5-ый в другом ряду и с другой стороны от конца (б-с-с-б-б)
габариты – сразу рядом с тахометром
