Точки подключения и карты установок сигнализации на Toyota Rav4

Новое

Содержание

1. Точки подключения автосигнализации на Toyota Rav4 1999

Рулевая колонка:
зажигание – чёрный или чёрный с белым
стартер – чёрный с белым или красный с серебряными точками
acc – синий с красным
отопитель – чёрный с жёлтым

Блокировка двигателя (форсунки) – 4 чёрных с белым заходят в коробочку под капотом
Габариты (+) – зелёный в белом разъеме в верхней части водительской боковины
Тахометр – чёрный с белым на катушке на перегородке моторного отсека с водительской стороны или красный с чёрным провод инжектора на 26-ти контактном разъеме блока управления двигателем, который расположен в передней части центральной консоли
Стоп-сигналы – зелёный с белым в белом разъеме в верхней части водительской боковины

Концевики дверей (-):
Передние – красный с белым в белом разъеме в верхней части водительской боковины или красный с жёлтым на водительской стойке;
Задние и багажник – красный с белым в белом разъеме в нижней части водительской боковины или красный с белым на водительской стойке (все двери).
2-й вариант: красный с белым и красный с жёлтым в 2-х контактном коричневом разъеме в основании водительской боковины (развязать диодами)

Центральный замок (-) – синий с белым (запирание) и синий с жёлтым (отпирание) в синем разъеме на водительской боковине (требуется хорошая земля)

Стеклоподъёмники:
Подъем левого переднего окна – зелёный с красным;
Подъем правого переднего окна – зелёный;
Подъем левого заднего окна – синий с красным;
Подъем правого заднего окна – красный с жёлтым
на кнопках управления

2. Точки подключения автосигнализации на Toyota Rav4 2000

За блоком предохранителей:
+12В – белый
зажигание – чёрный с жёлтым

Стартер – чёрный с белым в жгуте с водительской стороны под капотом

Повороты – справа от блока предохранителей реле поворотов, на нем зелёный с чёрным и зелёный с жёлтым провода, а также около рулевой колонки
Топливный насос – синий с чёрным с серебряным в левом пороге; чёрный с белым в жгуте с водительской стороны под капотом

Концевик дверей и багажник – на щитке приборов в левом разъеме в правом ряду 3-й с низу провод (все белые) или красный
Концевик водительской двери – красный с жёлтым у левой средней стойки

Центральный замок:
Запирание – синий с жёлтым;
Отпирание – синий с оранжевым в разъеме из двери на водительской боковине у левой ноги

3. Точки подключения автосигнализации на Toyota RAV4 2001 АКПП

Замок зажигания:
+12 – белый и черный/ красный
асс – синий/красный
ign 1 – черный/желтый
ign 2 – черный
стартер – красный

Повороты – зеленый/черный и зеленый желтый на реле поворотников справа на блоке предохранителей
Центральный замок – синий/желтый и синий/оранжевый в кик панели водителя в нижнем белом разъёме

Двери + багажник – в левом разъеме панели приборов, пин 3 снизу (все провода белые)
Концевик только водительской двери – рядом (прозвонить)

Тахометр – черный, пин 9 в разъеме OBD
Стоп – зеленый/белый на педали тормоза
Обход иммо – кольцо на замок зажигания.

4. Точки подключения автосигнализации на Toyota Rav4 (левый руль) 2006

Замок зажигания:
+ 12 В – синий
Зажигание 2 – розовый тонкий
Стартер – белый тонкий
Стартер 2 – жёлтый толстый
ACC – красный тонкий
Зажигание – белый толстый

Порог водителя:
Повороты – жёлтый и синий
Бензонасос – жёлтый
Стоп – синий

Зарядка – синий, генератор

Концевики:
водительской двери – белый в пороге водителя
правой передней двери – коричневый правый верхний разъём в блоке предохранителей
левой задней двери – голубой в пороге водителя
задней двери – салатовый в пороге водителя
задней правой двери – салатовый в разъёме рядом с правым передним

Центральный замок – розовый и синий из двери водителя

5. Точки подключения автосигнализации на Toyota RAV4 2012, Левый руль, АКПП

Замок зажигания:
+ 12V – синий
АСС – красный тонкий
IGN_1 – белый
IGN_2 – розовый тонкий
Стартер_1 – жёлтый
Стартер_2 – белый тонкий (можно подать Стартер_1 через диод 1N4007)

Жгут к левому верхнему разъёму блока предохранителей:
Бензонасос – жёлтый (толстый)
Багажник – салатовый тонкий
Концевик левой передней двери – белый тонкий

Толстый жгут над бардачком:
Концевик правой передней двери – коричневый тонкий
Концевик правой задней двери – салатовый тонкий

Концевик левой задней двери – голубой тонкий на верхнем левом разъёме за щекой у левой ноги водителя
Центральный замок – чёрный (открыть) и розовый (закрыть) в нижнем разъёме жгут из двери водителя
Тахометр – серый в жгуте к диагностическому разъёму

Жгут к большому разъёму на блоке предохранителей, разъём слева, сверху, второй:
Повороты – синий и жёлтый
Педаль тормоза – синий тонкий

RAV-4 очень похож по электропроводке на Corolla. Салон так же легко разбирается.

Снимаем всю верхнюю крышку торпеды. Там всё держится на клипсах, на двух шурупах и двух болтиках на 10. Также нужно извлечь магнитолу. И открутить подушку безопасности, это делается, удалив бардачок. Ищем вверху над бардачком два болтика на 12, и откручиваем головкой через удлинитель. Отсоединяем подушку - жёлтый разъём. Также нужно снять левую и правую облицовки стоек.

При заводке система будет ругаться о неисправности подушки безопасности, ничего страшного, при подсоединении подушки, эта ошибка исчезнет сама по себе.

Блоки сигналки и обходчика прячем слева за жгутами проводов, над блоком предохранителей. При сборке смотрите, что бы блок и обходчик не упирались в воздуховоды.

Обходчик подходит Saturn AU-50. Можно туда спрятать весь ключ, но лучше из ключа вытащить только чип и его спрятать в обходчик. Кромсал третий запасной ключ, который без кнопок управления ЦЗ. Внешняя оболочка резиновая и срезается ножом. Внутри пластмассовый корпус и там видно чип, он вытаскивается.

Машина простая, как и все Toyota.

6. Установка и подключение автосигнализации на Toyota RAV4 2012-2016

Toyota RAV4 2012-2016

Установим на Toyota RAV4 сигнализацию с автозапуском. В качестве обходчика штатного иммобилайзера используем обычный транспондерный обходчик.

6.1. Подготовка к установке автосигнализации на Toyota RAV4 - разбор салона

Разбираем частично салон для удобства подключения и установки сигнализации на Toyota RAV4.

Установка сигнализации на Toyota RAV4 2012-2016
Изначально снимите накладку над педалями, открутив два самореза

Установка сигнализации на Toyota RAV4 2012-2016
После чего снимите крышку блока предохранителей

Установка сигнализации на Toyota RAV4 2012-2016
Отщёлкните пыльник между кожухом рулевой колонки и накладкой щитка приборов

Установка сигнализации на Toyota RAV4 2012-2016
После чего снимите накладку щитка приборов на защёлках

Установка сигнализации на Toyota RAV4 2012-2016
Для демонтажа кожуха рулевого вала нажмите тонкой отвёрткой в защёлки слева и справа в торце рулевой колонки, освободив клипсы. После чего расщёлкните кожух по всему периметру и снимите сначала нижнюю, а потом верхнюю половины.

Установка сигнализации на Toyota RAV4 2012-2016
Выверните два самореза крепления щитка приборов и снимите его

Установка сигнализации на Toyota RAV4 2012-2016
Щиток приборов снят. Центральный блок сигнализации возможно расположить за щитком приборов.

Установка сигнализации на Toyota RAV4 2012-2016
Провода под капот можно пробросить через штатный уплотнитель левее педального узла

6.2. Установка сигнализации на Toyota RAV4

На Toyota RAV4 через CAN возможно чтение статусов дверей, капота (при наличии концевика капота), багажника, зажигания, тахометра, штатной охраны, педали тормоза, ручного тормоза и управление центральным замком, аварийной сигнализацией, подъёмом водительского стекла, отпирание багажника.

Подключите массу сигнализации в любом удобном месте под штатный болт или гайку на массу автомобиля.

Установка сигнализации на Toyota RAV4 2012-2016
Подключение к CAN-шине осуществите в диагностическом разъёме OBDII. CAN-H – чёрный, pin6, CAN-L – белый, pin14.

Установка сигнализации на Toyota RAV4 2012-2016

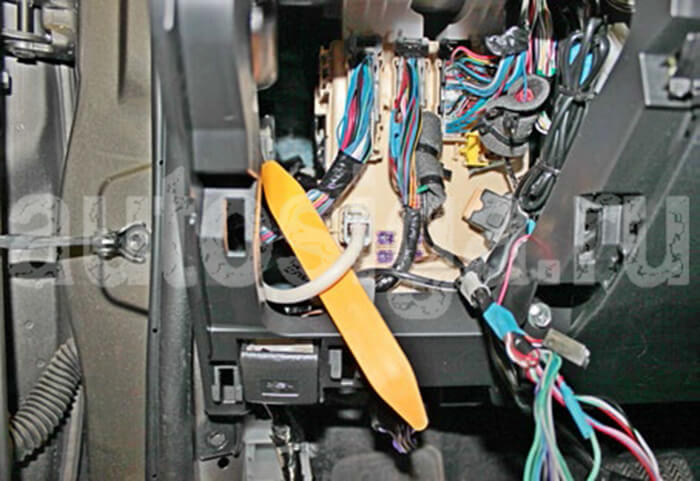

Питание подключите на блоке BCM с толстых синего или белого проводов

Установка сигнализации на Toyota RAV4 2012-2016
Подключения цепей автозапуска выполните в жгуте замка зажигания

Установка сигнализации на Toyota RAV4 2012-2016
Зажигание 1 - белый

Установка сигнализации на Toyota RAV4 2012-2016
Зажигание 2 - розовый

Установка сигнализации на Toyota RAV4 2012-2016
Стартер 1 - жёлтый

Установка сигнализации на Toyota RAV4 2012-2016
Стартер 2 - белый

Подключите питание на транспондерный обходчик иммобилайзера в соответствии с инструкцией производителя.

Установка сигнализации на Toyota RAV4 2012-2016
Расположите рамку антенны на штатном считывателе RFID чипа

Установите под капотом сирену, датчик температуры двигателя и, при необходимости, концевик капота. Возможные места установки:

Установка сигнализации на Toyota RAV4 2012-2016

Установка сигнализации на Toyota RAV4 2012-2016

Установка сигнализации на Toyota RAV4 2012-2016

7. Точки подключения автосигнализации на Toyota Rav4 2013

Замок зажигания:
+12 – синий
acc – красный
зажигание 1 – белый толстый
зажигание 2 – розовый
стартер 1 – жёлтый
стартер 2 – белый тонкий

Левая кик-панель, разъём жгута, уходящего в дверь:
закрыть центральный замок – розовый
открыть центральный замок – чёрный

Порог водителя:
поворотники – жёлтый и синий
стоп – синий с точкой
бензонасос – жёлтый
концевик передний левый – белый
концевик задний левый – голубой

Порог переднего пассажира:
концевик передний правый – коричневый
концевик задний правый – светло-зелёный

Блокировка IGN – жёлтый в белой колодке за панелью приборов

Точки подключения автосигнализации на Toyota Rav 4 2013

8. Точки подключения автосигнализации на Toyota RAV-4 2013-2014 год, PTS, подключение через Fortin Evo-All (прошивка 79[05])

Разбираем верхнюю часть торпеды. Всё легко снимается, как на всех Toyota.
Сигнализация ставилась StarLine E90. (Но достаточно и А91)

+ 12V – синий, над рулевой колонкой, провод питания ЭУР. (См. Фото 2)

Зажигание (статус для Fortin и сигнализации) – розовый, в жгуте от рулевой колонки. Провода идут с разъёма рамка руля. (См. Фото 1). Подключиться к этим проводам можно около разъёма замка руля. Но что бы от рулевой колонки не тянуть сопли, то можно жгут рулевой колонки вытащить на верх, и там сделать подсоединение.

Замок руля (Для Fortin) – зелёный, в жгуте от рулевой колонки. Провода идут с разъёма рамка руля. (См. Фото 1). Подключиться к этим проводам можно около разъёма замка руля. Но что бы от рулевой колонки не тянуть сопли, то можно жгут рулевой колонки вытащить на верх, и там сделать подсоединение.

КАН шина (Для Fortin) – чёрный и белый, в жгуте к разъёму 3. (См. Фото 2 и 3) (Эти же провода на диагностическом разъёме)

Повороты (Для сигнализации) – зелёный и синий в жгуте к разъёму 3. (См. Фото 2 и 3, Рис. 1)

Тормоз (Для сигнализации) – синий в жгуте к разъёму 3. (См. Фото 2 и 3, Рис. 1)

Тахометр (Для сигнализации) – серый в жгуте. (См. Фото 2) (Этот же провод на диагностическом разъёме)

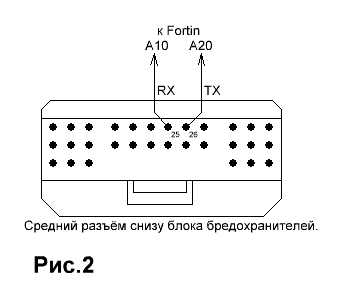

TX и RX (Для Fortin) – Если на среднем разъёме, снизу блока предохранителей нет вставленных проводов в пины TX и RX, в 25 и 26 контакты (См. Рис. 2), то можно подпаяться к плате в блоке предохранителей. (См. Фото 4 - 6)

Всё остальное для сигнализации берётся с модуля фортин. Согласно инструкции по подключению Fortin к Toyota Auris, Corolla, RAV-4 .

Запуск двигателя происходит подачей массы от зажигания сигнализации на контакт А8 Фортина и последующим импульсом 0,8 сек или более от стартера сигнализации на контакт А9 Фортина. Сигнализацию программируем как работа с обычной ключевой машиной, время работы стартера 0,8 сек, контроль по тахометру, задержка перед стартом 5 сек.

Блокировка 1 – чёрный на разъёме 1 (См. Фото 2 и Рис. 1)

Блокировка 2 (под капотом) – жёлтый, Питание форсунок и катушек находится в жгуте от двигателя к блоку реле справа, под капотом. Для доступа нужно снять ECU и короб воздушного фильтра.

Установка Starline E90 на Toyota RAV 2014
Фото 1

Установка Starline E90 на Toyota RAV 2014
Фото 2

Установка Starline E90 на Toyota RAV 2014
Фото 3

Установка Starline E90 на Toyota RAV 2014

Установка Starline E90 на Toyota RAV 2014
Фото 4

Установка Starline E90 на Toyota RAV 2014

Установка Starline E90 на Toyota RAV 2014
Фото 5

Установка Starline E90 на Toyota RAV 2014
Фото 6

9. Карта установки и подключения автосигнализации с автозапуском на Toyota RAV4 2016

Toyota RAV 4

9.1. Разбор салона для установки автосигнализации

Для доступа к точкам подключения охранной системы снять накладку порога двери водителя (на защёлках)...

Накладка порога

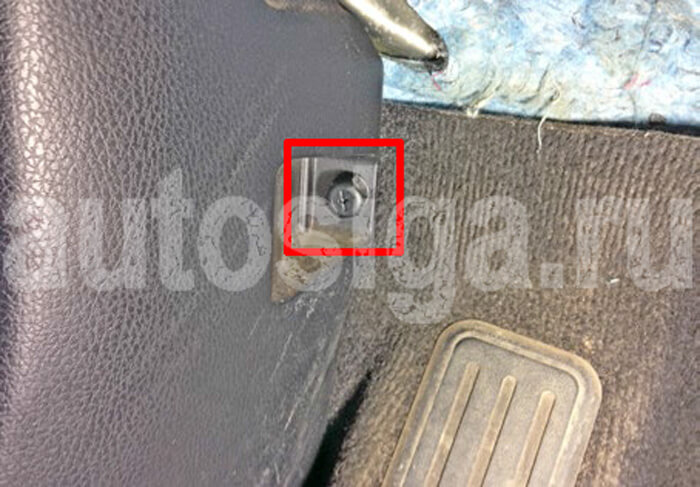

...и накладку левой кик-панели (на защёлках и клипсе).

Клипса крепления накладки

Без накладок
Накладки порога и кик-панели сняты

Затем снять декоративную накладку слева от рулевой колонки (на защёлках).

Декоративная накладка слева

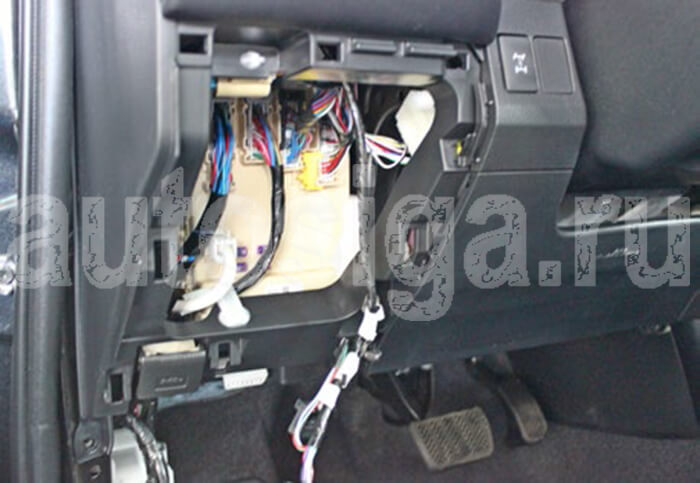

Без накладки
Декоративная накладка снята

Снять панель приборов.

Передняя панель
Общий вид передней панели

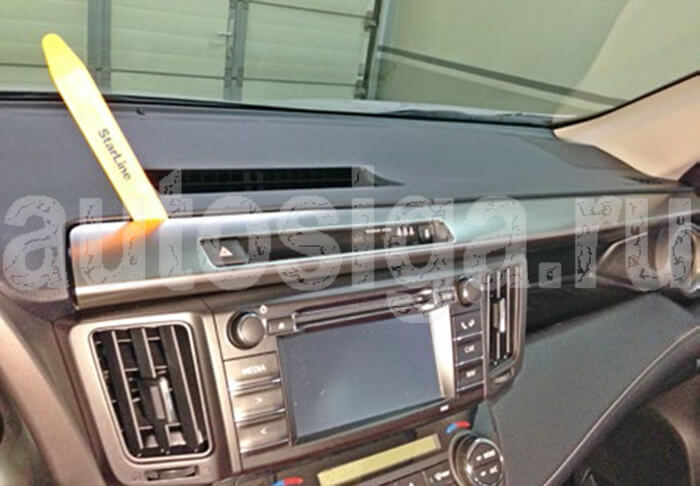

Для этого необходимо снять верхнюю декоративную накладку передней панели (на защёлках)...

Верхняя декоративная накладка

...и воздуховод слева от магнитолы (на защёлках).

Воздуховод слева от магнитолы

Без воздуховода
Воздуховод слева от магнитолы снят

Затем, сняв пылезащитный кожух (на защёлках)...

Пылезащитный кожух

...снять декоративную накладку панели приборов (на защёлках).

Декоративная накладка панели приборов

Далее отвернуть два самореза крепления панели приборов и снять её, отсоединив разъёмы.

Крепление панели приборов

Без панели приборов
Панель приборов снята

Для доступа к жгуту разъёма замка зажигания снять кожух рулевого вала.

Кожух рулевого вала
Общий вид кожуха рулевого вала

Для этого необходимо отвернуть два самореза - слева...

Саморез крепления кожуха

...и справа от рулевого вала.

Саморез крепления кожуха

Снять кожух (на защёлках).

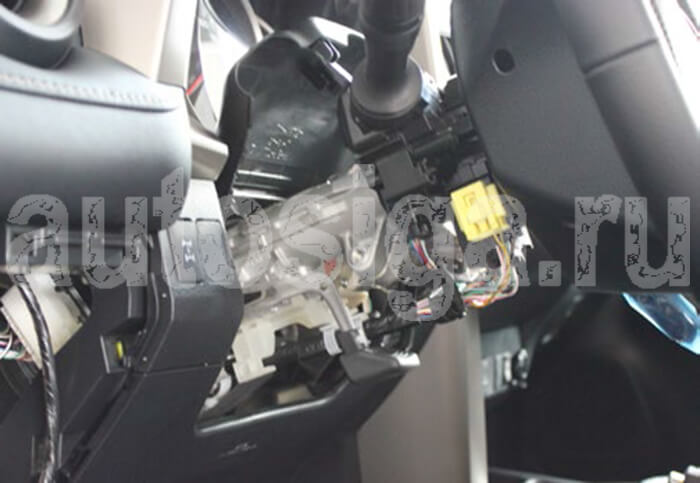

Без кожуха рулевого вала
Кожух рулевого вала снят

9.2. Подключение и установка автосигнализации на Toyota RAV 4

9.2.1. Работа под капотом

Установите под капотом сирену и датчик температуры двигателя.

Установка сирены

Крепление сирены

Установите концевик капота.

Концевик капота

Провода из салона под капот можно проложить через штатный уплотнитель с левой стороны моторного щита.

Штатный уплотнитель

9.2.2. Подключение сигнализации

Установите антенну, светодиод и сервисную кнопку.

Блок автосигнализации можно расположить за панелью приборов.

Расположение блока сигнализации

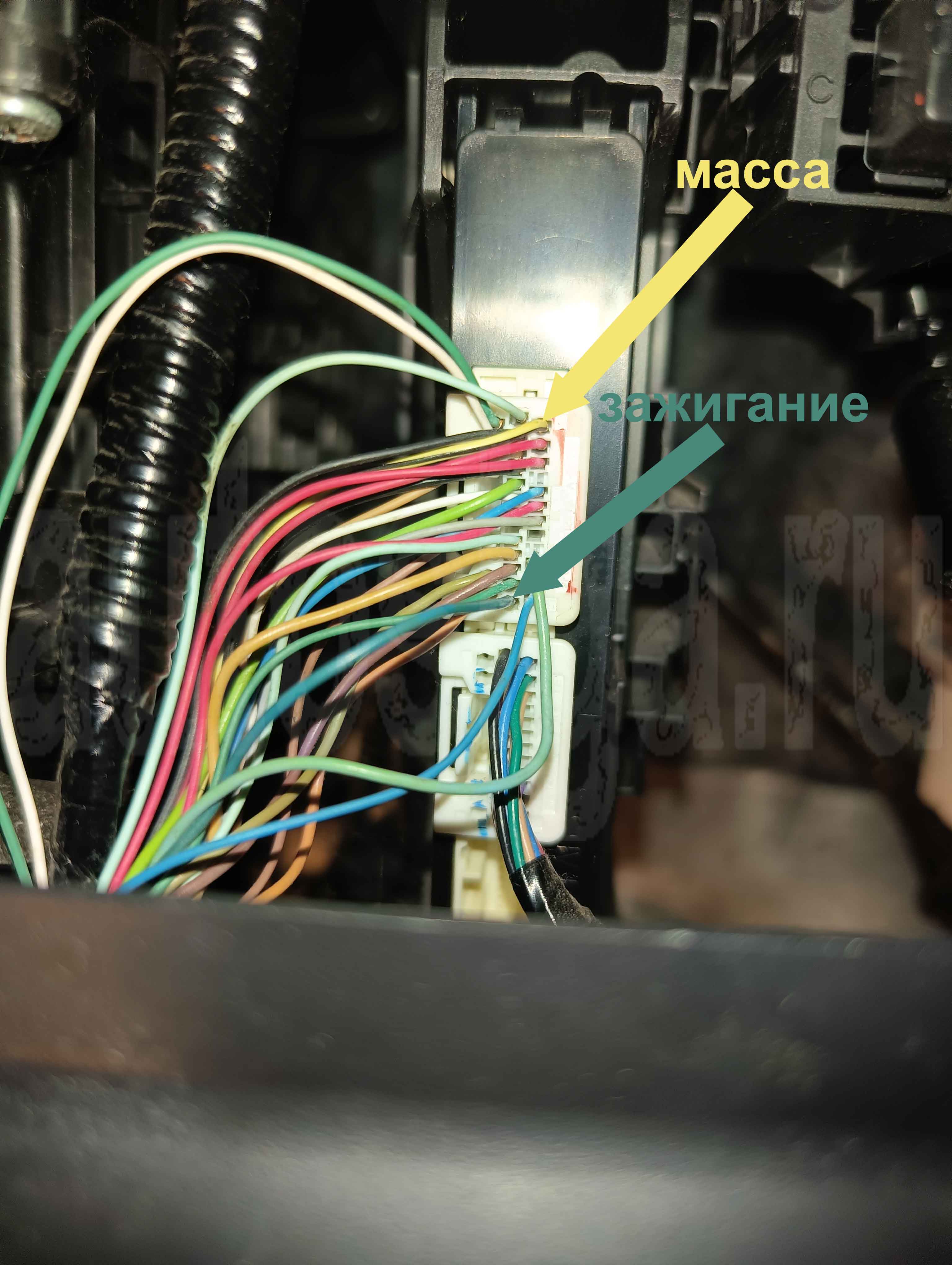

Подключение массы в левой кик-панели в штатном месте.

Масса

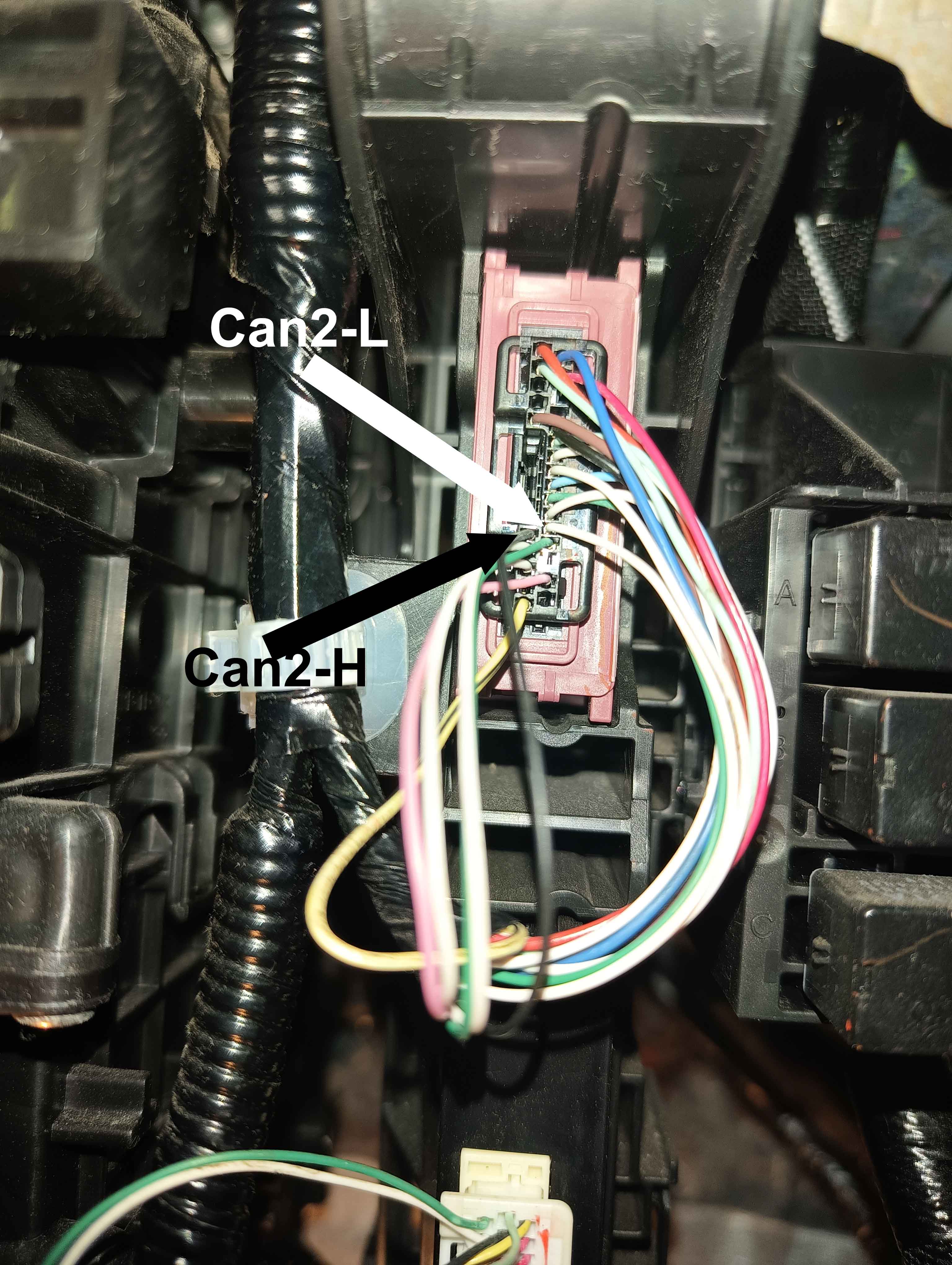

К СAN-шине подключаемся в жгуте чёрного разъёма панели приборов.

Местоположение разъёма

CAN-шина
CAN-H - зелёный, CAN-L - белый

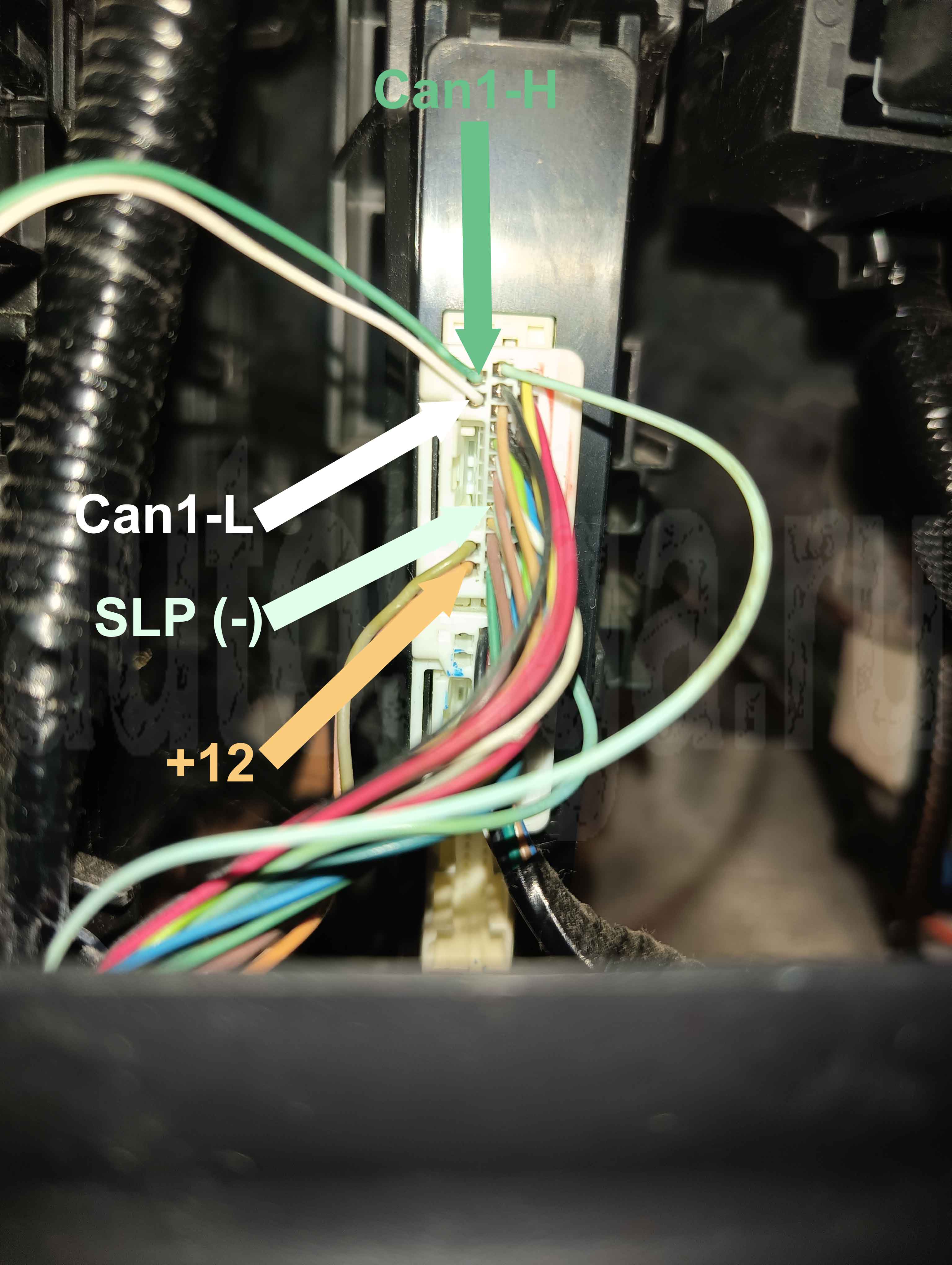

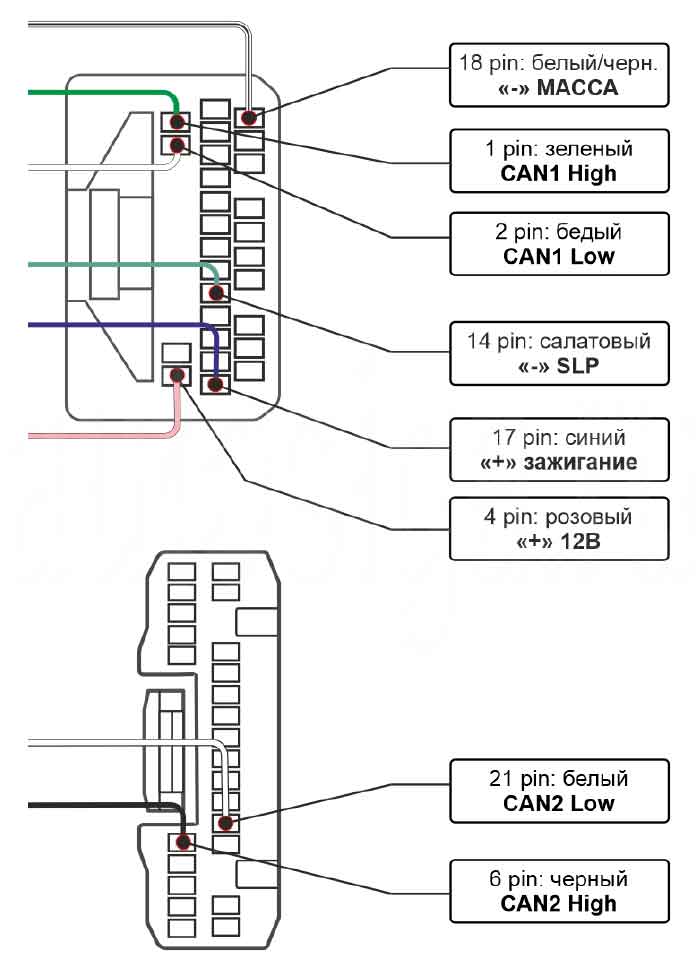

Также к линии can можно подключиться и в белом разъёме BCM.

Разъём для подключения can
Расположение разъёма в BCM для подключения к CAN

Can шина
CAN-шина - зелёный и белый

Из can можно считать информацию о концевиках дверей, зажигании, заведённом двигателе, педали тормоза, паркинге для АКПП и ручнике для МКПП. По can проходит управление центральным замком, аварийкой. Можно открыть багажник (происходит только отщёлкивание), поднять водительское стекло, организовать режим Slave и выполнить блокировку двигателя (если это позволяет функционал can модуля автосигнализации).

Настройки can модуля
Таблица с настройками can на примере сигнализация Starline

В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя.

Местоположение разъёма

Аксессуары
Аксессуары (АСС) - красный

Зажигание 1
Зажигание 1(IGN1) - белый

Зажигание 2
Зажигание 2 (IGN2) - розовый

Стартер (белый)
Стартер (ST) - белый

На автомобилях с механической коробкой переключения передач подключить имитацию нажатия педали сцепления в жгуте разъёма педали сцепления согласно схеме, приведённой ниже.

Разъём
Местоположение разъёма педали сцепления

Схема подключения
Схема подключения к разъёму педали сцепления на примере сигнализации Starline

Выполнить подключение питания автосигнализации и силового модуля автозапуска на монтажном блоке предохранителей.

Питание +12В
Питание +12В - белый

9.3. Обход штатного иммобилайзера

Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера. Можно использовать не ключ, а дополнительно изготовленный чип. Затем разместить антенну модуля обхода на штатной антенне, расположенной на замке зажигания.

Расположение антенны обходчика
Расположение антенны модуля обхода иммобилйзера на штатной антенне
