Точки подключения и карты установок сигнализации на Toyota Corsa, Cresta, Crown, Duet, Echo, Estima, Funcargo, Gaia, Hiace, Tank

Точки подключения автосигнализации на Toyota Corsa 1994, АКПП

Подключение к замку зажигания написано на фишке.

Приборная панель:
Повороты – зелёный/жёлтый и зелёный/чёрный в серой фишке;
Тахометр – черный в коричневой фишке;
Концевики – красный/белый в коричневой фишке

Тормоз – зелёный/белый на педали

Центральный замок – зелёный/белый (закрыть) и красный/черный (открыть), белый разъем из водительской двери

Точки подключения автосигнализации на Toyota Cresta

Замок зажигания:
+12 – белый
асс – синий/красный
зажигание 1 – чёрный/жёлтый
зажигание 2 – чёрный/белый
стартер – красный

Водительский порог:
повороты – зеленый/желтый и зеленый/чёрный
концевик водителя – салатовый/красный
концевик общий – салатовый
педаль тормоза – зеленый/белый
бензонасос – синий/красный

Комбинация приборов:
тахометр – зеленый/чёрный в синем разъёме

Центральный замок в двери: паялся к кнопке, заводил 3 провода (открытие, закрытие и массу от кнопки)

Точки подключения автосигнализации на Toyota Cresta 1997

Замок зажигания:
+12В – белый
зажигание – чёрный/жёлтый

Приборная панель:
генератор (+) – жёлтый/зелёный

Водительский порог:
повороты – зелёный/чёрный, зелёный/жёлтый
двери (-) – салатовый
бензонасос – синий/красный

Точки подключения автосигнализации на Toyota Crown Majesta 1993

Замок зажигания:
+12 – белый
зажигание – чёрный/жёлтый и чёрный/розовый
стартер – чёрный/синий
асс – розовый/синий

Порог:
повороты – зелёный/чёрный и зелёный/жёлтый
концевик дверей – красный/белый

Центральный замок – чёрный (запирание), чёрный/жёлтый (отпирание) из двери водителя

Точки подключения автосигнализации на Toyota Crown 1994 (JZS141)

Замок зажигания:
+ 12в – белый или белый/красный
зажигание 1 – черный/желтый
зажигание 2 – черный/оранжевый
стартер – черный/белый
асс – розовый/голубой

Приборная панель:
концевики дверей – красный/белый
повороты – зелёный/чёрный и зелёный/жёлтый
тахометр – черный
центральный замок – тонкие черный и синий/белый из двери водителя

Точки подключения автосигнализации на Toyota Crown 1998

Замок зажигания:
+12 – белый/красный
АСС – синий/желтый
Ign1 – черный/желтый
Ign2 – черный/белый
Starter – чёрный

Приборная панель:

• оранжевый разъём:
  • Концевик общий – красный/белый
  • Повороты – зеленый/желтый, зеленый/чёрный
• Синий разъём:
  • Тахометр – черный/желтый

Центральный замок – впаивался в кнопку в двери водителя

Тормоз – зеленый/белый в пороге или на лягушке

Концевик багажника тянул до гофры крышки багажника – красный/чёрный

Точки подключения автосигнализации на Toyota Duet 2000

Замок зажигания:
+12 – чёрный/красный
зажигание – чёрный/белый
зажигание 2 – чёрный/жёлтый
асс – голубой/красный
стартер – чёрный

Жгут из двери водителя, 4-х контактный разъём:
центральный замок открыть (-) – зелёный
центральный замок закрыть (разрыв провода) – зелёный (тот же, что открыть)

Приборка:
генератор – белый/красный, правый разъём
повороты – зелёный/чёрный (левый разъём) и зелёный (правый разъём)
стоп – зелёный/жёлтый, педаль

концевик дверей – белый/синий, порог водителя

Без приборки не заводится.

Точки подключения автосигнализации на Toyota Echo 2000

Замок зажигания:
12 В постоянного тока – белый/синий
зажигание – чёрный/жёлтый
стартер – чёрный
зажигание 2 – белый /синий
асс – чёрный/красный

тахометр – чёрный (торпедо) или зеленый/красный (катушка № 1)

центральный замок – синий/оранжевый (запирание) и зелёный/синий (отпирание) в левой кик-панели

парковочные огни – зелёный /синий у выключателя

подсветка дверей – красный/белый, блок предохранителей

тормоз – зелёный/белый на педали

Точки подключения автосигнализации на Toyota Estima 2002

Замок зажигания:
+12 – белый/красный
зажигание 1 – чёрный/белый
зажигание 2 – синий/чёрный
асс – красный/чёрный
стартер – белый

Концевики дверей – чёрный/жёлтый, панель индикации

Табло, левый разъём:
повороты – зелёный/жёлтый и зелёный/белый рядом
тахометр – розовый (можно взять в OBD)

Тормоз – зелёный/чёрный на лягушке

Центральный замок – в двери от личинки: фиолетовый (закрыть) и зелёный (открыть).

Точки подключения сигнализации на Toyota Estima 2002

Замок зажигания:
+12 – белый/красный
зажигание – черный/белый рядом

Панель приборов:
повороты – зеленый/черный и зеленый/желтый ближе к середине разъема

Блок индикации:
двери "-" – черный/желтый в правом разъеме самый дальний пин

Блок кнопок управления стеклоподъемниками в двери водителя:
центральный замок (-) – тонкие провода от личинки замка
закрытие – зеленый
открытие – фиолетовый

В моторный отсек попадаем через штатный уплотнитель за бардачком (доступ очень геморный).

Весь пластик разбирается очень легко. Блок прятал за приборкой - места полно. Начинать разбирать пластик с рамки штатной магнитолы. Дальше все просто.

Точки подключения автосигнализации на Toyota Estima Hybrid 2008

Устанавливал Starline E90 GSM с установленным в него can-модулем. Автозапуск не подключал.

Can-модуль программируем, как Toyota Auris 2007-2011. Подключаемся к can, как и на всех Тойотах, в OBD разъёме – 6-й (can-h) и 14-й (can-l) контакты.

Из can берём концевики дверей, багажника, зажигание, педаль тормоза, заведённый двигатель (причём видит и работу электродвигателя и ДВС).

По can управляем центральным замком, аварийкой, открыванием двери багажника.

Блокировку можно сделать за бардачком на белом блоке слева от мотора печки. Зелёный провод (+ при включении зажигания) во втором разъёме сверху с правой стороны, самый верхний средний pin. Авто глохнет при разрыве провода и не заводится.

Центральный замок по аналогу (-) – зелёный и красный в нижнем разъёма жгута из водительской двери.

Аварийка по аналогу (-) - серый от кнопки аварийки.

Верхняя часть панели снимается легко. Панель приборов остаётся на месте.

Точки подключения автосигнализации на Toyota Funcargo

Замок зажигания:
+12 – белый/синий и белый/красный
acc – синий/чёрный
зажигание – чёрный/красный
зажигание 2 – чёрный/жёлтый
стартер – чёрный

Блок центрального замка:
концевик дверей (-) – красный/белый
центральный замок (-) – зелёный/чёрный и коричневый/жёлтый

Левый разъём по ходу движения в щитке приборов:
повороты – зелёный/жёлтый и зелёный/чёрный
зарядка – жёлтый

бензонасос – чёрный/красный, порог водителя

стоп – зелёный/белый, педаль тормоза

Точки подключения автосигнализации на Toyota Gaia 2000

Замок зажигания:
+ 12 В – белый/красный
стартер – красный
асс – синий
зажигание 1 – чёрный
зажигание 2 – чёрный/жёлтый

тормоз – зелёный/белый, педаль тормоза

бцз справа от рулевой колонки:
центральный замок – синий/жёлтый (открыть) и зелёный/оранжевый (закрыть)
концевик – красный/белый

Блок предохранителей:
повороты – зелёный/жёлтый и зелёный/чёрный, левый разъём
зарядка – жёлтый, правый разъём

Точки подключения автосигнализации на Toyota Hiace Regius 1997

Замок зажигания:
+ 12 - белый, белый/красный
стартер - чёрный/белый
асс - синий/красный
зажигание - чёрный/красный
зажигание 2 - чёрный/жёлтый

Центральный замок (-):
Зелёный и красный тонкие провода на синем модуле вверху у педали тормоза

Панель приборов:
Повороты (+) - зелёный/жёлтый в одном из белых разъёмов и зелёный/чёрный в другом белом разъёме
Тахометр - белый/синий провод в синем разъёме
Дверь водителя (-) - красный/белый в синем разъёме
Дверь переднего пассажира (-) - бледный зелёный в синем разъёме
Багажник и сдвижная дверь (-) – красный/желтый в синем разъёме

Стоп (+) - зелёный/белый на лягушке

Точки подключения автосигнализации на Toyota Hiace 2000

Замок зажигания:
стартер - чёрно-белый
зажигание 1 - чёрно-красный
зажигание 2 - чёрно-жёлтый
асс - сине-красный

На приборке:
концевик дверей общий - розовый с серебристой полоской
повороты - зелёный-желтый и зелёный-чёрный
тахометр - чёрный
ручник - красно-белый

Центральный замок (-) - над педалью тормоза блок, зелёный и красный

Точки подключения автосигнализации на Toyota Hiace 2008

Замок зажигания:
+12 - белый/синий
Стартер - красный
Стартер 2 - красный/белый
Зажигание 1 - черный/белый
Зажигание 2 - черный/желтый
Асс - белый/красный

За щитком приборов:
Повороты (+) - зеленый/синий и зеленый/желтый
Генератор (+) - черный

В пороге:
Концевики передних дверей (-) - красный/синий
Концевики задних дверей (-) - от ступеньки плафон красный/белый

Центральный замок (-) - под капотом в левом жгуте со стороны водителя под фарой: синий/желтый (отпирание) и синий/белый (запирание)

Установка автосигнализации на Toyota Hiace 2012

Панель приборов:
концевик дверей (-): желтый/красный
ручник (-): черный

Центральный замок (-) синий/желтый и синий/белый:
1. за бардачком - серый разъем на поперечной жесткости.
2. черный разъем возле разъема регулировки зеркал.

тахометр: черный/желтый в разъеме OBD pin №9

тормоз (+): оранжевый на блоке MULTIPLEX слева от рулевой, большой вертикальный разъем левый верхний

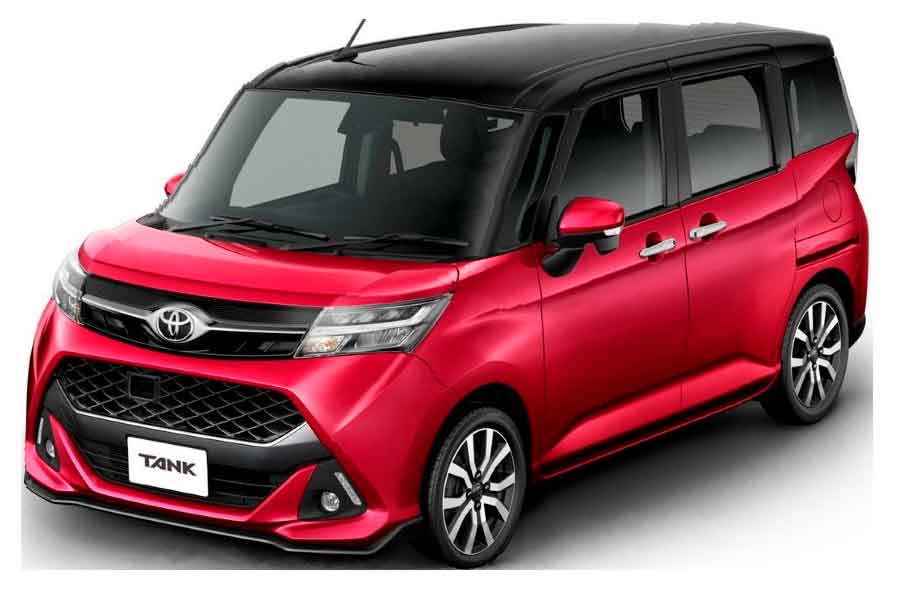

Точки подключения автосигнализации на Toyota Tank

Левый порог, концевики:
водительский (имитация) – серый
две двери – голубой
? – зелёный
багажник – фиолетовый

Кнопки бесключевого доступа:
водительская дверь – белый
пассажирская дверь – чёрный
из соответствующих дверей

контроль – красный на диагностике

стоп – жёлтый на педали тормоза

кнопка запуска – синий и чёрный

обход – витая пара на кнопке

аварийка – красный на кнопке

Центральный замок из двери водителя:
закрыть – чёрный
открыть – синий
В разрыв перекид массы
