Точки подключения автосигнализации на Lifan Breez

Замок зажигания
+12 – красный
Зажигание – зелёный
Стартер – черный/жёлтый

На блоке центрального замка, который находится за монтажным блоком, подключаем:
Концевики дверей (-) – жёлтый/серый
Управление замком (-) – серый (запирание) и жёлтый (отпирание)

В левом пороге:
Габариты (+) – зеленый
Ручник (-) – белый/серый

Концевик багажника (-) – зеленый на разъеме в багажнике

Тахометр – зеленый/белый на катушке

Точки подключения автосигнализации на Lifan Breez

Замок, разъём, провода со стороны машины:
плюс – красный/жёлтый
асс – жёлтый
зажигание 1 – зелёный
зажигание 2 – красный
стартер – чёрный

Щиток:
повороты – зелёный/жёлтый и зелёный/белый
тахометр – белый/чёрный
концевики – серый/чёрный
ручник – зелёный/розовый (в разрыв диод)

Провод концевика багажника тянул

Блок цз за блоком предохранителей:
управление цз – жёлтый (разрыв закрыть, минус открыть)

Точки подключения автосигнализации на Lifan Breez 2009

Жгут замка зажигания
+12 – красный
Зажигание – зелёный
Стартер – черный

Концевики дверей (-) – желтый/белый в разъёме под предохранителями, 3-ий пин

Концевик багажника (-) – тащить к плафону багажника

Управление замком
Жёлтый. Разъём жгута из двери водителя. Разрыв – открывание, подача минуса – закрывание (схема, как на Приоре)

Повороты (+)
зелёный/красный и белый/синий в жгуте в пороге (или включатель)

Ручник (-) – белый/серый в жгуте в пороге

Зарядка (+) – фиолетовый в чёрном разъеме под предохранителями

Точки подключения автосигнализации на Lifan Smily

Замок зажигания
+12 – красный
Зажигание 1 – синий
Зажигание 2 – черный
АСС – белый
Стартер – черный/желтый

Повороты – зеленый/желтый и зеленый/черный
(тонкие в большом черном разъеме ВСМ под рулем)

Концевики – розовый (все двери, в ВСМ, маленький черный разъем)

Центральный замок – светло зеленый/желтый – открыть и светло зеленый/черный – закрыть
(в большом черном разъеме ВСМ)
(ставил по силе в разрыв)

Багажник – на плафоне подсветки багажника

Бензонасос – зеленый/красный (правый порог или за бардачком жгут вдоль отопителя)

Точки подключения автосигнализации на Lifan Solano

Замок зажигания
+12 – белый/зелёный и синий/красный
АСС – жёлтый
Зажигание 1 – жёлтый/чёрный
Зажигание 2 – белый/жёлтый
Стартер – черный/жёлтый

Концевики дверей (-)
водительская – серый
пассажирская – серый/синий
задняя левая – серый/зеленый
задняя правая – серый/желтый
багажник (-) – серый/фиолетовый
Это в сером разъеме, на блоке расположенном под магнитолой

Повороты (+)
коричневый/желтый и красный/желтый в черном разъеме, там же на блоке

Центральный замок (-)
закрыть – серый/синий
открыть – серый/зеленый
Это с кнопки, расположенной под магнитолой

Ручник – желтый/черный
Тахометр – белый/черный, потоньше
Это в левом разъеме щитка приборов

Точки подключения автосигнализации на Lifan Solano 2013

Жгут замка зажигания:
+ 12 – синий и белый/зелёный
стартер – чёрный/жёлтый
зажигание – жёлтый/чёрный
зажигание 2 (при старте не пропадает) – белый/жёлтый
асс – жёлтый

отпирание центрального замка (-) – белый/жёлтый в оранжевом разъёме кик-панели водителя (жгут из двери водителя)
запирание центрального замка (-) – зелёный/жёлтый в оранжевом разъёме кик-панели водителя (жгут из двери водителя)

Щиток приборов:
тахометр – белый/жёлтый, левый разъём
повороты (+) – красный/жёлтый и коричневый/жёлтый, правый разъём
ручник (-) – жёлтый/чёрный, левый разъём
концевик водительской двери (-) – серый, левый разъём
концевик левой задней двери (-) – серый/зелёный, левый разъём
концевик правой передней двери (-) – серый/синий, левый разъём
концевик правой задней двери (-) – серый/жёлтый, левый разъём
концевик багажника (-) – серый/фиолетовый, правый разъём

Точки подключения автосигнализации на Lifan X60 2013 МКПП

На замке зажигания:
+12 – коричневый
Зажигание 1 – красный/синий
Зажигание 2 – черный/белый
АСС – фиолетовый
Стартер – чёрный/желтый

Центральный замок (кнопка слева от руля):
закрыть (-) – коричневый/синий. Закрываются все двери и багажник.
открыть (-) – коричневый/зеленый. Первый импульс открывает дверь водителя, второй - все остальные, кроме багажника.
Отпирание багажника с отдельной кнопки на консоли управление минусом слаботочным, провод коричневый/желтый на кнопке.

Ручник – синий/черный в черном разъеме щитка приборов.

Тахо – вторая форсунка, провод желтый/красный (подключаться удобнее на разъеме ЭБУ за бардачком).
В диагностическом разъеме есть 9 контакт, но там не тахо. Он запараллелен с 7 контактом.

Концевики дверей и багажника (-):
в белом разъеме средний ряд, справа на БУС за магнитолой и печкой. Удобно работать из бардачка.
Багажник – черный/коричневый
Водительская дверь – черный/белый
Задняя левая – черный/розовый
Передняя правая – черный/желтый
Задняя правая – черный/фиолетовый

Повороты:
Можно минусом на кнопке управлять аварийкой.
Можно на БУС верхний черный разъем по плюсу зеленый/оранжевый, зеленый/фиолетовый, это задние поворотники. Передние там же, но хватило и задних.

В салоне под рулем стоит сирена от штатной сиги. Можно использовать ее. Провод управления на БУС в верхнем разъеме коричневый/белый. Если будете ставить дополнительно сирену под капот, штатную отключите, сняв разъем или отрезав ее, иначе при подготовке к запуску штатная сирена при закрытии дверей от сигналки квакает 3 раза (не забудь закрыть дверь!), и при этом срабатывает датчик удара.

Добавлю: иммо на машине нет. При выключении зажигания открывает двери.

Фото точек подключения сигнализации на Lifan X60 2017

Lifan X60

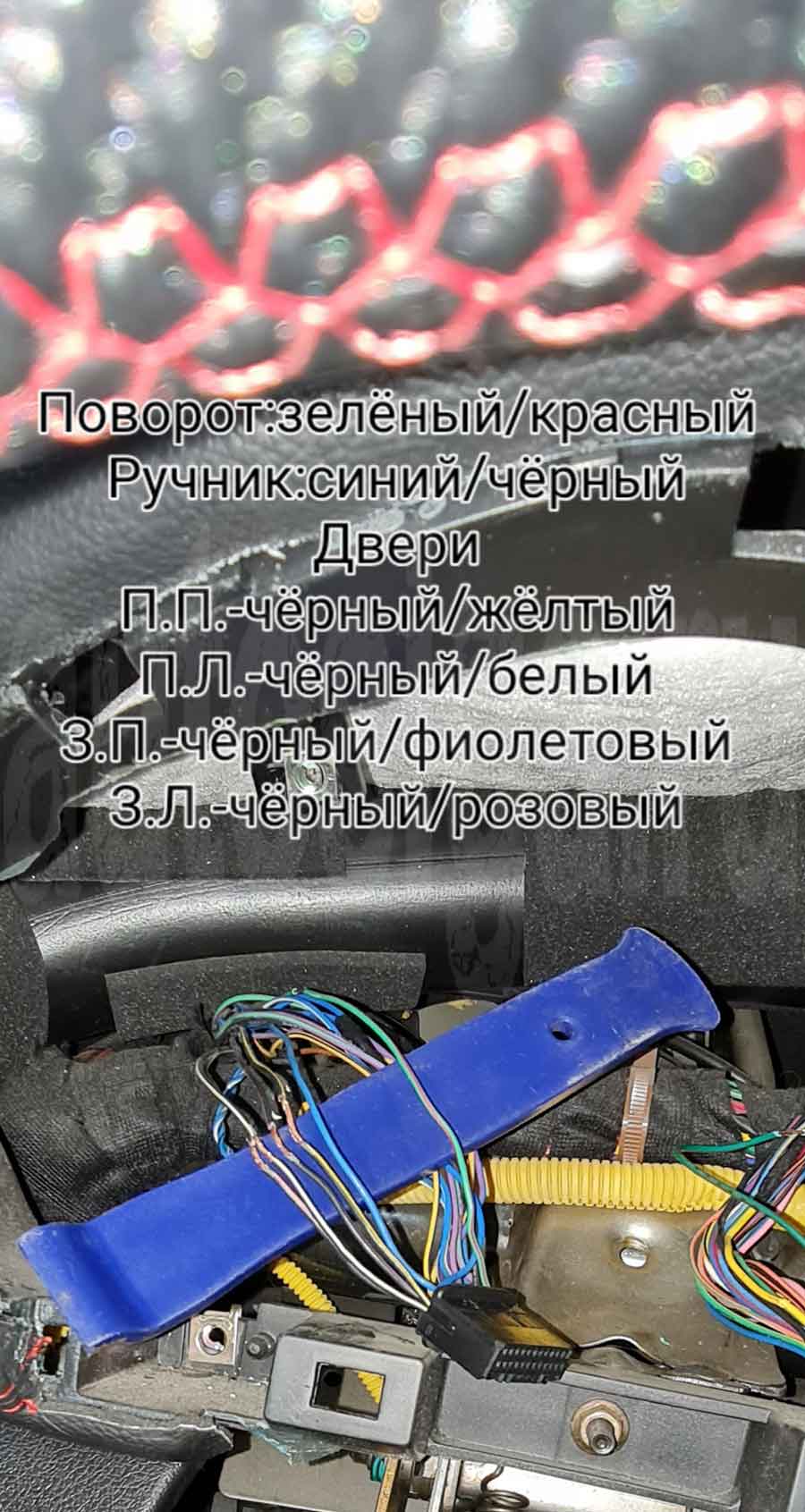

Чёрный разъём панели приборов:

  • поворот – зелёный/красный
  • ручник – синий/чёрный
  • двери:
    • передняя правая – чёрный/жёлтый
    • передняя левая – чёрный/белый
    • задняя правая – чёрный/фиолетовый
    • задняя левая – чёрный/розовый

Подключение поворотов, ручника, концевиков дверей на Lifan X60

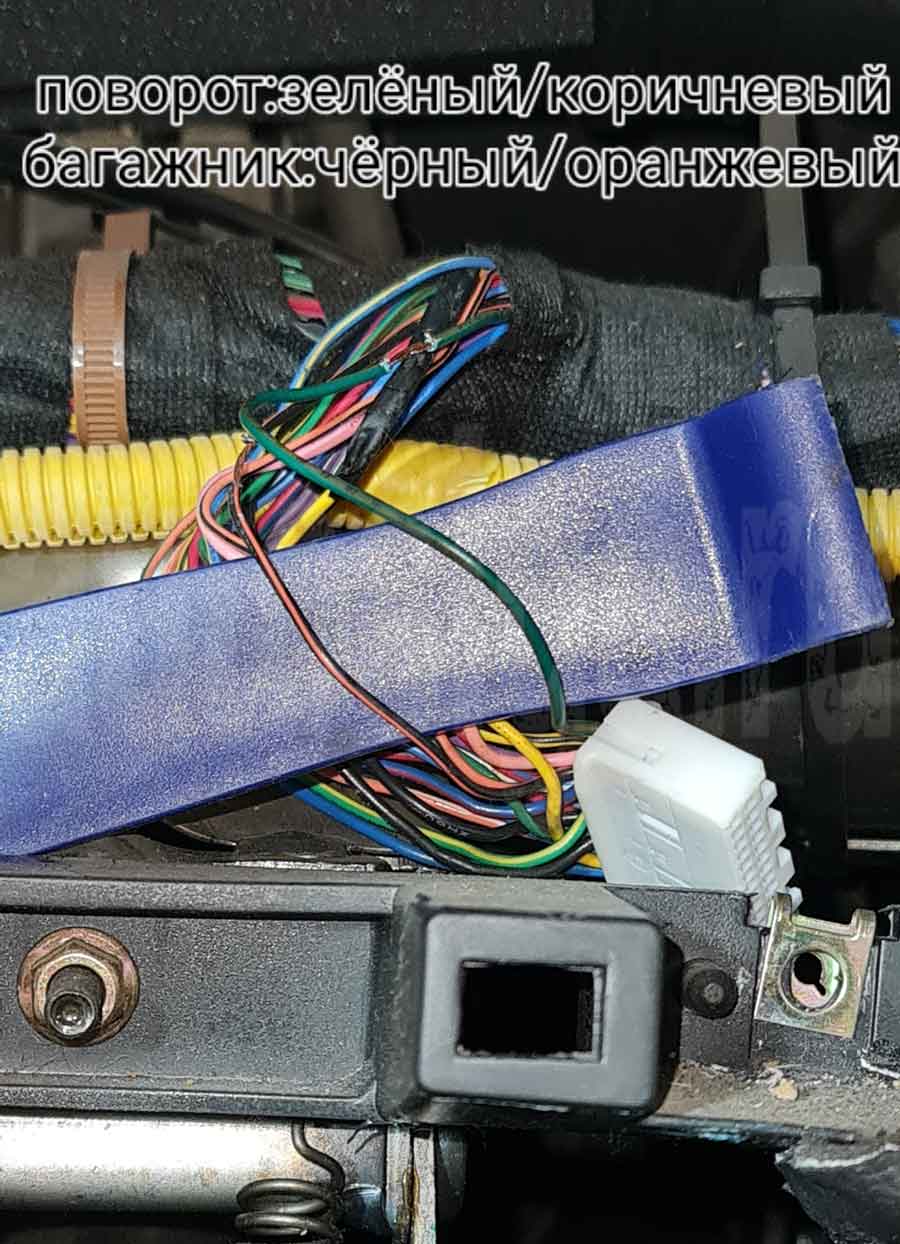

Белый разъём панели приборов:

  • поворот – зелёный/коричневый
  • багажник – чёрный/оранжевый

Подключение поворотов, концевика багажника на Lifan X60

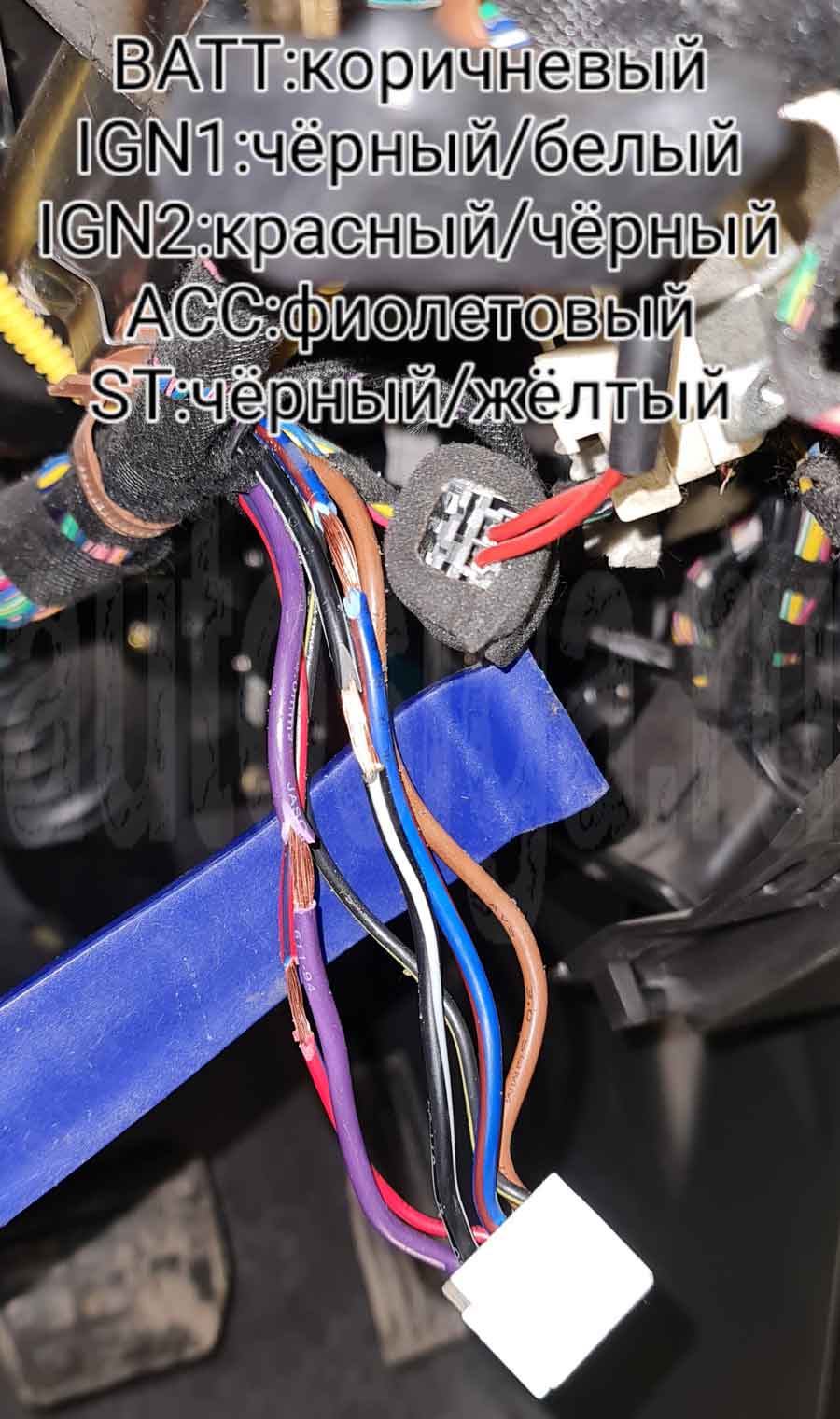

Замок зажигания:

  • +12 – коричневый
  • Зажигание 1 – черный/белый
  • Зажигание 2 – красный/чёрный
  • АСС – фиолетовый
  • Стартер – чёрный/желтый

Подключение силовых цепей для автозапуска на Lifan X60

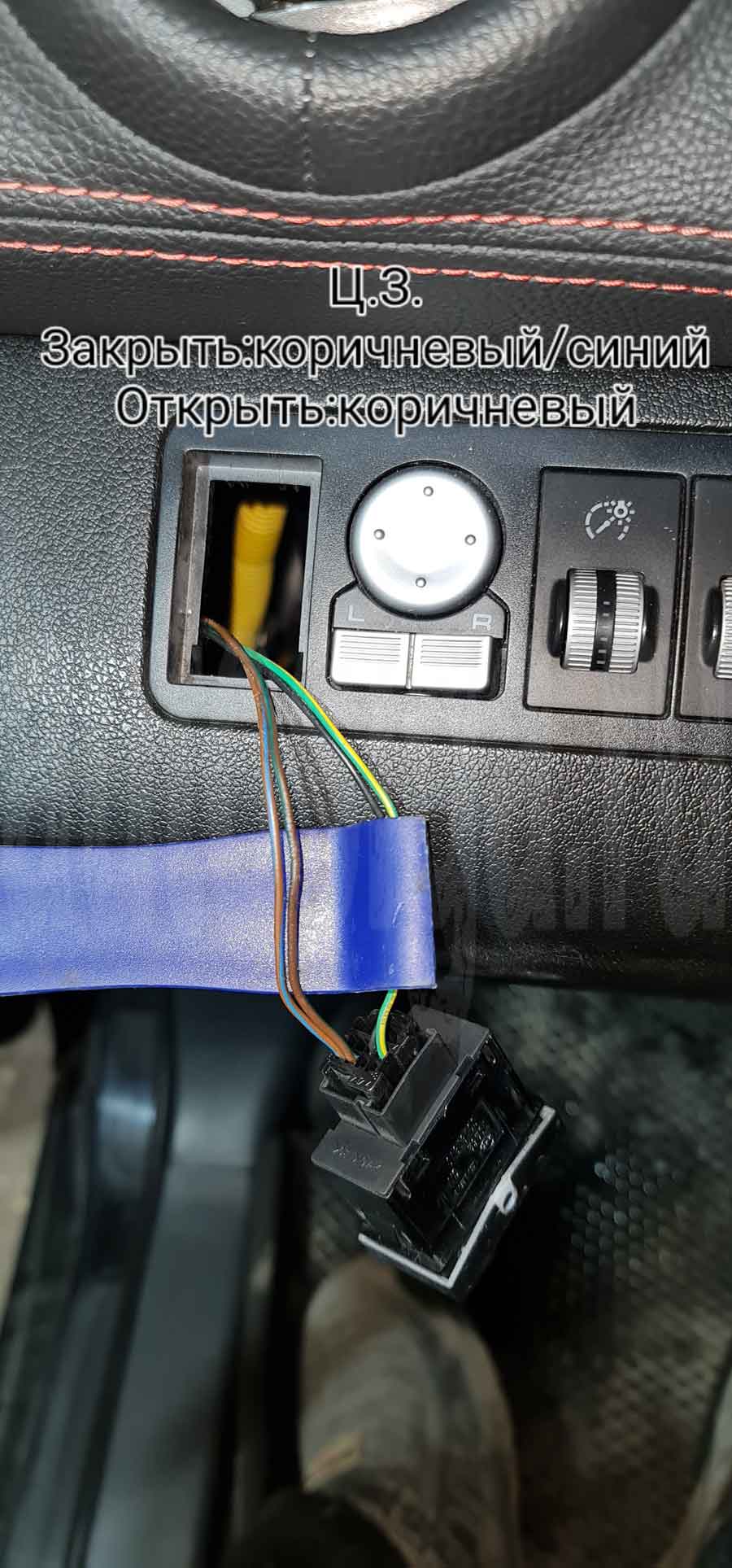

Подключение центрального замка на Lifan X60
закрыть – коричневый/синий, открыть – коричневый на разъёме кнопки управления центральным замком

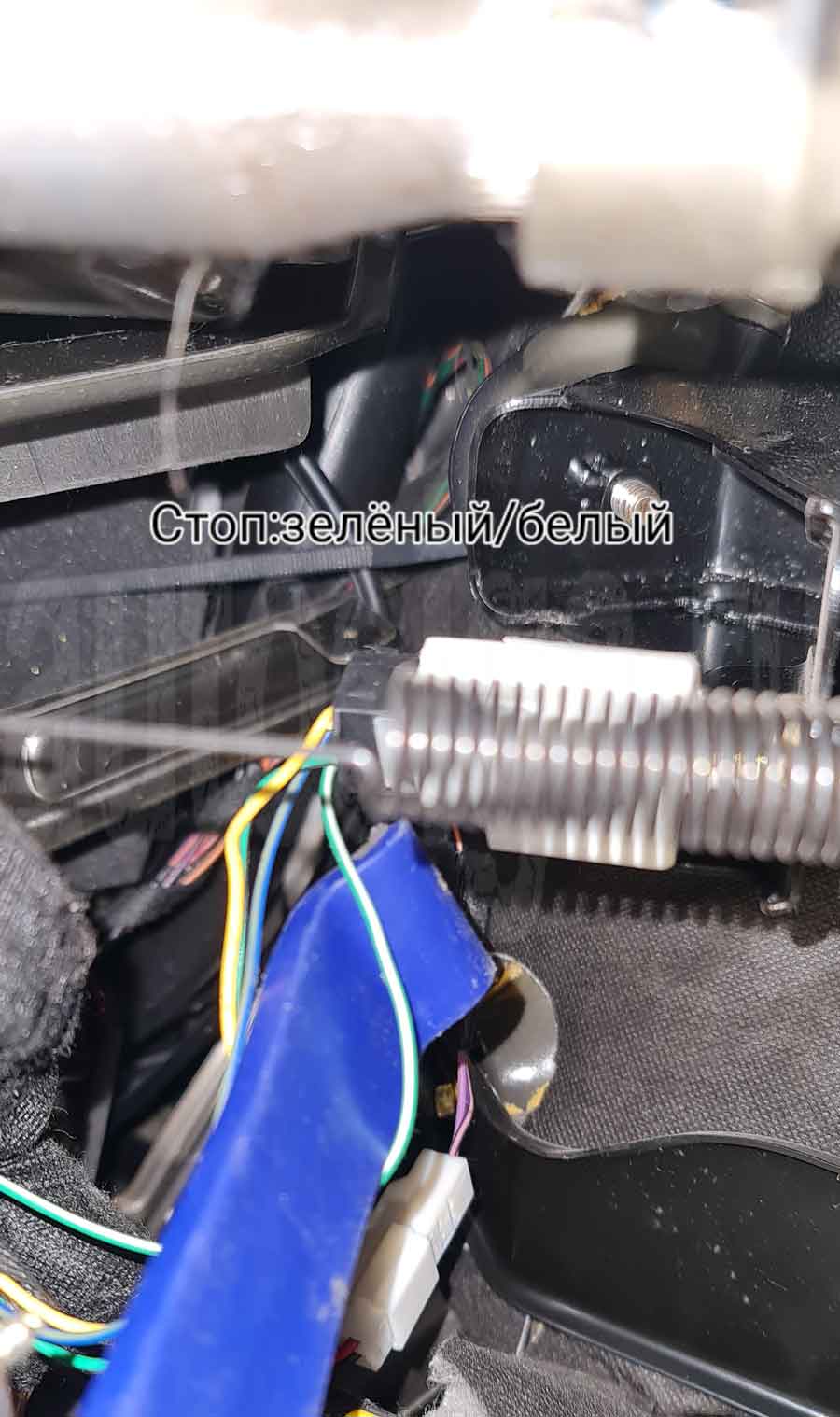

Подключение стоп сигнала на Lifan X60
тормоз – зелёный/белый на разъёме педали тормоза
