Точки подключения и карты установок сигнализации на Toyota Land Cruiser

Содержание

1. Точки подключения автосигнализации на Toyota Land Cruiser Station Wagon (80)

Цепь Цвет Полярность Расположение
12 В постоянное белый положительная жгут проводов за блоком предохранителей
12 В отключаемое (АСС) синий/красный
стартёр белый/чёрный жгут проводов замка зажигания
концевики дверей красный/белый отрицательная диодная развязка (примотана к основному жгуту со стороны водителя под торпедой
габаритные огни зелёный положительная разъём за боковой панелью со стороны водителя
левый поворот зелёный/чёрный
правый поворот зелёный/жёлтый
зажигание чёрный/оранжевый жгут проводов за блоком предохранителей
бензонасос синий/чёрный разъём за боковой панелью со стороны водителя
подъём стекла водительской двери чёрный обратная в двери водителя
подъём стекла передней пассажирской двери чёрный/оранжевый разъём за боковой панелью со стороны водителя
подъём стекла задней левой двери чёрный/жёлтый разъём за боковой панелью со стороны водителя
подъём стекла задней правой двери чёрный/синий
блокировка электропривода двери синий/чёрный отрицательный импульс в двери водителя
разблокировка электропривода двери синий/жёлтый



2. Точки подключения автосигнализации на Toyota Land Cruiser (до 1995г.)

зажигание чёрный с жёлтым с блока предохранителей
стартер чёрный с красным за бардачком
габариты зелёный с серыми точками под водительским порогом
повороты зелёный с жёлтым с красными точками и зелёный с чёрным с красными точками под рулевой колонкой
блокировка двигателя Топливный насос - чёрный с синим с серебряным (тонкий) за бардачком.
Управление клапаном ТНВД - чёрный с жёлтым с красными точками в жгуте под капотом около аккумулятора, уходит в салон
концевик дверей чёрный с серыми точками (-) в жгуте под водительским порогом
центральный замок Отрицательное управление
синий с жёлтым и синий с чёрным в двери



3. Точки подключения автосигнализации на Toyota Land Cruiser 1993-1995

Цепь Цвет Полярность Расположение
стартер черный/белый или синий/красный положительная на рулевой колонке
зажигание красный/белый
кондиционер черный/зеленый
освещение салона красный/синий отрицательная за боковой панелью педального отсека
габаритные огни зеленый положительная левая панель предохранителей
блокировка электропривода двери зеленый/красный отрицательная за боковой панелью пространства для ног переднего пассажира
разблокировка электропривода двери синий/желтый или синий/оранжевый
стоп-сигнал зеленый/белый положительная выключатель стоп-сигнала
тахометр черный   катушка зажигания, диагностический разъем
подъем левого переднего стекла черный меняющаяся полярность выключатель с водительской стороны
опускание левого переднего стекла красный меняющаяся полярность
подъем правого переднего стекла синий/серый
опускание правого переднего стекла красный/зеленый
подъем левого заднего стекла черный/желтый
опускание левого заднего стекла красный/желтый
подъем правого заднего стекла черный/синий
опускание правого заднего стекла красный/синий



4. Точки подключения автосигнализации на Toyota Land Cruiser (1995 - 1996гг.)

зажигание чёрный с жёлтым с блока предохранителей
стартер чёрный с белым от замка зажигания
габариты зелёный с серыми точками и зелёный с красным с серыми точками с блока предохранителей
повороты зелёный с жёлтым с красными точками и зелёный с чёрным с красными точками под рулевой колонкой
блокировка двигателя Управление клапаном ТНВД - синий с чёрным с коричневыми точками в жгуте справа из салона под капот
концевик дверей Водительская дверь - красный с зелёным с серыми точками (-), оставшиеся двери и багажник - красный с синим с серыми точками
центральный замок Отрицательное управление
синий с жёлтым и синий с чёрным в двери



5. Точки подключения автосигнализации на Toyota Land Cruiser 100 1998

зажигание Например, чёрный с красным в жгуте под капотом с пассажирской стороны или синий с чёрным на замке зажигания
стартер чёрный с белым под капотом около блока предохранителей отдельный разъем или на замке зажигания
повороты зелёный с жёлтым (зелёный с белым) и зелёный с чёрным в черном реле поворотов слева от кронштейна педали тормоза за рулевой колонкой
ближний свет красный с белым (-) на кнопке (нарисована фара, написано “REAR”)
блокировка двигателя Бензиновые модели:
Форсунки – чёрный с красным с серебряным в жгуте под капотом с пассажирской стороны.
ВНИМАНИЕ! Блокировку надо сделать в таком месте, чтобы отключать только «+15» форсунок и больше ничего. Если одновременно с форсунками окажутся обесточенными какие-либо другие цепи, возможны проблемы (от мелких, до очень крупных).
Блок управления двигателем – чёрный с жёлтым в блоке предохранителей.
Турбодизель:
Старая модель – предохранитель “IGNITION” в блоке предохранителей в ногах водителя.
Новая модель – провод от реле “EFI and…” под капотом в блоке предохранителей
концевик дверей Водительская дверь - красный с жёлтым с синим (-) в блоке за левой боковиной; все двери вместе – 1-й провод справа сверху в правом разъеме на приборном щитке.
ВНИМАНИЕ! Иногда при подключении приборного щитка уровня на этом проводе начинает не хватать для срабатывания сигнализации. Тогда необходимо поставить доп.реле (лучше с малым током потребления).
или: Все двери вместе – зелёный с белым в 2-х контактном разъеме у замка зажигания
центральный замок Отрицательное управление
Запирание – синий с белым;
Отпирание – синий с жёлтым в разъеме из двери. Эти же провода управляют родной сигнализацией.
ВНИМАНИЕ ! При подключении управления Ц.З. к зелёному с белым и к зелёному с оранжевым проводам одно из автомобильных реле (+ на люк и плафон) остается постоянно запитанным, в результате – потребление лишних 60 мА
стеклоподъёмники Реверс, остающийся на массе.
Подъем левой передней двери–жёлтый в водительской двери;
Подъем правой передней двери – чёрный;
Подъем левой задней двери – красный с жёлтым;
Подъем правой задней двери – красный с чёрным – в большом оранжевом разъеме под левой боковиной (жгут выходит из двери водителя)
стоп - сигналы зелёный с белым на лягушке
дополнительная информация Установка сидения – синий и жёлтый в разъеме из двери.
Люк работает только при включенном зажигании. Поэтому при желании закрывать его при постановке на охрану необходимо установить на питание люка реле и подавать на него сигнал необходимой длительности. При этом реле должно быть включено таким образом, чтобы питание подавалось только на люк, а не на все цепи «+15» автомобиля. На закрывание люка из разных положений есть два отдельных провода, которые необходимо запитывать по очереди.
Таким образом, для закрытия люка необходимо три канала (один подает питание, два других по очереди пытаются закрыть)



6. Точки подключения автосигнализации на Toyota Land Cruiser Prado 1996 - 1999

Цепь Цвет Полярность Расположение
12 В постоянное белый/красный или белый положительная жгут проводов за блоком предохранителей
12 В отключаемое (АСС) синий/красный
стартёр чёрный/белый жгут проводов замка зажигания
освещение салона красный/зелёный отрицательная разъём над блоком предохранителей
габаритные огни зелёный положительная блок предохранителей
блокировка электропривода двери синий/белый отрицательная  разъём с правой стороны блока предохранителей
разблокировка электропривода двери синий/жёлтый
подъём стекла водительской двери красный обратная в двери водителя
подъём стекла передней пассажирской двери чёрный за боковой панелью со стороны водителя
подъем стекла задней левой двери красный/жёлтый
подъём стекла задней правой двери красный/чёрный
зажигание синий/чёрный положительная сзади блока предохранителей
левый поворотник зелёный/чёрный
правый поворотник зелёный/жёлтый
бензонасос красный/чёрный за боковой панелью со стороны водителя

7. Точки подключения автосигнализации на Toyota Land Cruiser Prado 95 2001, рестайл

Замок зажигания:
+12В – белый/красный и белый/синий
асс – синий/красный
стартер – чёрный/белый
печка – чёрный/жёлтый
зажигание – чёрный/красный

Приборка (цвета одинаковые, но на каждом свой номер)
синий разъём:
все двери – 19
тахо – 7
повороты, левый борт – 28
белый разъём:
повороты, правый борт – 23

Тормоз – зелёный/белый, фишка с лягушки вытягивается за приборку, подключиться удобно

Центральный замок (-) – синий/белый и синий/жёлтый, белый разъём из водительской двери

Европа – есть иммобилайзер, араб – нет иммобилайзера.

8. Точки подключения автосигнализации на Toyota Land Cruiser Prado 2003

зажигание чёрный с красным,
№2 – синий с жёлтым
на замке зажигания
acc белый с чёрным на замке зажигания
стартер чёрный с белым на замке зажигания
повороты синий с чёрный и синий с жёлтым в косе слева
габариты зелёный в косе слева
блокировка двигателя Бензиновые модели:
Форсунки – чёрный с красным в жгуте под капотом.
ВНИМАНИЕ! Блокировку надо сделать в таком месте, чтобы отключать только «+15» форсунок и больше ничего
концевик дверей Водительская дверь - красный с жёлтым;
Пассажирская - красный с жёлтым;
Задняя левая – розовый с чёрным;
Задняя правая – розовый с синим
(-) в соответствующих порогах
концевик багажника красный с синимв левом пороге
центральный замок Отрицательное управление
Запирание – синий;
Отпирание – зелёный в водительской двери
стеклоподъёмники 1. Вероятно, возможен силовой реверс.
2. «Комфорт»: В в водительском блоке кнопок необходимо:
а. Обеспечить зажигание с разрывом или диодом на белом проводе.
б. Разобрать блок. Закрытие всех стекол кроме водительского – минусы на два контакта («автомат») каждой кнопки, водительское – «+» через 4.7 Ком на контакт автомата или замыкание контактов, соответствующих автомату.
Достаточно коротких импульсов
стоп - сигналы зелёный с жёлтым в левом пороге
дополнительная информация 1. «Ключ в замке» - зелёный с жёлтым (-).
2. Складывание зеркал – по силовосу реверсу на блоке управления стеклами. коричневый с чёрным – «+12В» с разрывом, коричневый с красным – «-« с разрывом. Отсечка есть.
Расправятся сами после включения зажигания



9. Точки подключения автосигнализации на Toyota Land Cruiser Prado 2003г АКПП, правый руль

Цепь Цвет Полярность Расположение
+ 12V Белый/синий Положительная Замок зажигания
АСС Белый/зелёный
IGN1 Чёрный/красный
IGN2 Синий/жёлтый
ST_1 Красный
ST_2 Чёрный/Белый
Повороты Синий/чёрный
Синий/жёлтый
На реле поворотов, за блоком предохранителей
Тормоз Зелёный/жёлтый Нижний большой разъём на блоке предохранителей
Тахометр Чёрный/Белый Импульсы На диагностическом разъёме
ЦЗ Синий – закрыть
Зелёный – открыть
Отрицательная В жгуте к блоку кнопок в водительской двери
Концевик левой передней двери Красный/чёрный На блоке предохранителей, слева с торца, средний разъём
Концевик левой задней двери Розовый/чёрный
Концевик правой передней двери Красный/жёлтый
Концевик правой задней двери Розовый/синий
Дверь багажника Красный/синий



10. Точки подключения автосигнализации на Toyota Land Cruiser Prado 2004г АКПП, левый руль

Цепь Цвет Полярность Расположение
+ 12V Белый/синий Положительная Замок зажигания
АСС Белый/зелёный
IGN1 Чёрный/красный
IGN2 Синий/Жёлтый
START Чёрный/Белый
Повороты Синий/чёрный
Синий/жёлтый
На реле поворотов, сзади блока предохранителей
Тормоз Зелёный/жёлтый   Сзади блока предохранителей, большой разъём, второй слева
Тахометр Чёрый/белый Импульсы На диагностическом разъёме
Центральный замок Синий – закрыть
Зелёный – открыть
Отрицательная В жгуте к блоку кнопок в водительской двери
Концевик дверей + багажник Фиолетовый/жёлтый Отрицательная Правый разъём приборки



11. Точки подключения автосигнализации на Toyota Land Cruiser 2004 - 2005 годов

Цепь Цвет Полярность Расположение
+12 вольт черный/красный и белый/красный положительная замок зажигания
Зажигание черный/красный*
Зажигание2 синий/черный
АСС черный
Стартер черный/белый
Выключение штатной сигнализации красный/черный   замок зажигания
концевики зеленый/белый отрицательная коробка предохранителей***
Центральный замок запир-син/б, отпир-зел/ч коробка предохранителей
Парковочные огни зелен положительная Контроллер, в коробке предохранителей**
Тахометр черный переменная За бардачком
Стоп-сигнал зеленый/белый положительная коробка предохранителей
Клаксон зеленый/оранжевый отрицательная коробка предохранителей****
*Автомобиль оборудован противоугонной системой с транспордерным ключом.
**Жгут прикрепленный снизу к коробке предохранителей.
***Жгут проводов в правой верхней части коробки предохранителей.
****Жгут проводов в правой части коробки предохранителей.



12. Точки подключения автосигнализации на Toyota Land Cruiser Prado 2006 (левый руль)

Цепь Цвет Полярность Расположение
+ б/син и б/кр Положительная замок зажигания
ACC б/з
стартер з/ч
стартер 2 ч/б
зажигание син/ж
зажигание 2 ч/кр
ц.з. ч/ор (зап) Отрицательная с обратной стороны блока пред-ей нижн р-м ближе к вод дв
зел (отпир) р-м в блоке пред-ей снизу сбоку ближе к пед-и тормоза
конц.общий кр/зел (задержка) за блоком пред-ей в верхнем р-ме
кр/зел (без зад) ср боковой р-м в блоке пред-ей
конц вод дв кр/ж с точками
конц пер пр кр/ж
конц зад пр роз/кр или роз/син
конц лев зад роз/ч
конц баг кр/син
пов-ы син/ч и син/ж Положительная лев верхн р-м в блоке пред-ей
габариты зел лев верхн р-м в блоке пред-ей
бензонасос ч/кр порог вод
зарядка сер генератор



13. Точки подключения автосигнализации на Land Cruiser 100 2006 г.

Цепь Цвет Полярность Расположение
+12 В Бел\красн положительная Замок зажигания
IGN 1 Черн\красн
IGN 2 Син\желт
STARTER Черн\бел
ACC черн
Поворотники Зел\жел, зел\черн Слева от рулевой колонки, реле поворотов
Концевики дверей Зел\жел отрицательная Блок пред-ей, справа разъём над пред-ми, нижний ряд, 4-й слева
Концевик вод. двери Красно\желтый Блок пред-ей слева, разъём под пред-ми
Концевик багажника 2-й сверху в правой колонке Разъём на стойке водит
Ц.З. запирание Син\бел Блок предов слева, разъём под предами
Ц.З. отпирание Зел\черн
тахометр Черн\бел   Разъём диагностики
тормоз Зел\бел положительная Блок предов слева, разъём под предами

14. Точки подключения автосигнализации на Toyota Land Cruiser 120, левый руль, 2008



Замок зажигания:
+12 - белый и белый/красный
зажигание - чёрный/красный
зажигание 2 - синий/жёлтый
асс - белый/зелёный (можно не подключать)
стартер - чёрный/белый
стартер 2 - зелёный

центральный замок запирание (-) - чёрный/коричневый, нижний левый разъём блока предохранителей
центральный замок отпирание (-) - зелёный, нижний разъём справа сбоку блока предохранителей

двери общие, включая багажник (-) - фиолетовый/жёлтый, верхний разъём справа сбоку блока предохранителей

тормоз (+) - зелёный/жёлтый, левый разъём на лицевой части блока предохранителей

аварийка (-) - белый на кнопке аварийки или на разъёме реле поворотов. Реле поворотов находится сзади блока предохранителей

импульс - чёрный/белый на OBD, pin 9

15. Точки подключения автосигнализации на Toyota Land Cruiser Prado 2009

Цепь Цвет Полярность Расположение
+12 В Бел\синий положительная Замок зажигания
IGN 1 Черн\красн
STARTER Черн\бел
Поворотники син/ч и син/ж сзади пред-ей реле поворотов
Концевик прав пер Красно\желтый отрицательная на блоке предохранителей справа по центру разъем
Концевик лев пер Красно\желтый
Концевик лев зад бел/зел
Концевик прав зад бел/зел
Концевик багажника красн/син
Ц.З. запирание Син в двери вод-ля
Ц.З. отпирание Зел
бензонасос Черн\красный положительная левый порог
тормоз Зел\жёлтый

16. Точки подключения автосигнализации на Toyota Land Cruiser 150

Точки подключения автосигнализации на Toyota Land Cruiser 150

17. Карта установки автосигнализации Pandora 3910 на автомобиль Toyota Land Cruiser Prado 150 PTS с обходом штатного иммобилайзера по RX/TX и can

Toyota Land Cruiser Prado 150

Карта установки автосигнализации Pandora 3910 на автомобиль Toyota Land Cruiser Prado 150 PTS с обходом штатного иммобилайзера по RX/TX.

17.1. Демонтаж пластиковых панелей Toyota Land Cruiser Prado 150 для установки автосигнализации Pandora 3910

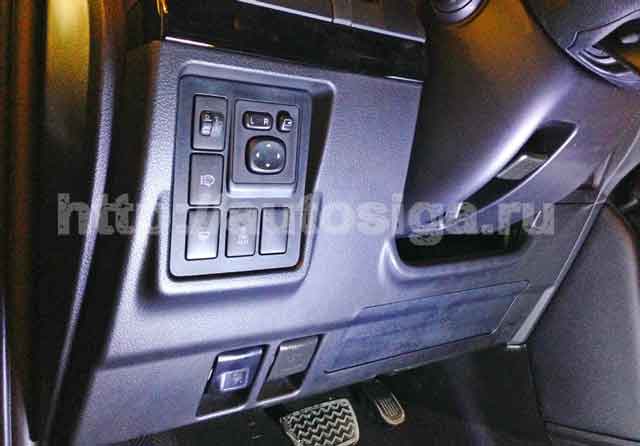

Для удобства подключения демонтируйте пластиковую накладку под рулём.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Открутите болты М6. Используйте торцевую головку 10мм.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

17.2. Подключение CAN-шины Pandora 3910 на Toyota Land Cruiser Prado 150

CAN-шину подключить к диагностическому разъёму (OBD ll). По can Pandora 3910 видит все концевики (включая заднее стекло и капот), зажигание, заведённый двигатель, педаль тормоза, парковку. По can управляет центральным замком, аварийкой, отпиранием заднего стекла, поднятием стёкол. Если у Вас Prado с дизельным двигателем объёмом 3 литра, то по can осуществляется и блокировка двигателя.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Диагностический разъём OBD ll

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
CAN-L - pin 14, CAN-H - pin 6

17.3. Обход штатного иммобилайзера Toyota Land Cruiser 150 Pandora 3910 по RX/TX

Для реализации функции автоматического запуска двигателя, необходимо произвести подключения к цепям автомобиля RX, TX, SLP. Подключения к цепям RX и TX производятся под рулем в модуле BCM, (MAIN BODY ECU) в среднем разъеме.

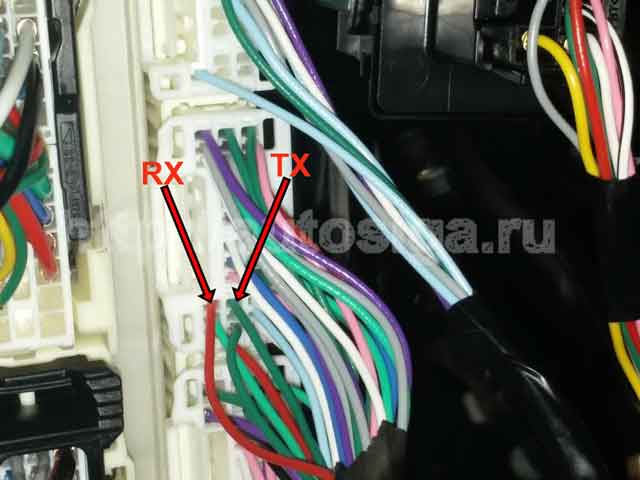

ВНИМАНИЕ! Выводы RX/TX в разъёме блока управления электрооборудованием кузова BCM на некоторых автомобилях могут отсутствовать!

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Провод Стартера от Pandora подключите к проводу SLP (Блокировка Рулевой Колонки), в разъеме центральный провод №4.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

17.4. Типовая схема подключения Pandora 3910

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Провод для подключения разъема X2 можно использовать из комплекта автосигнализации. Называется провод для дополнительного датчика.

Обратите внимание, что выход на стартер отрицательный. Не забудьте какой-либо канал запрограммировать как выход на стартер (например, на схеме выше - это серый провод - канал CH1).

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

Для реализации функции бесключевого обхода штатного ммобилайзера автомобилей Toyota и Lexus необходимо обновить прошивку базового блока системы на актуальную с сайта http://alarmtrade.ru/service. Логика для реализации автоматического запуска двигателя как с обычным с ключом.

1. В настройках Автозапуск - Обходчик штатного иммобилайзера – Алгоритм бесключевого обхода штатного иммобилайзера Toyota, Lexus – разрешите пункт «TX_RX_CAN».
В настройках Автозапуск - Обходчик штатного иммобилайзера - Выбор функции разъёма Х2 - укажите «TX_RX_toyota».
В настройках Автозапуск - Обходчик штатного иммобилайзера - Включать обходчик на время работы двигателя - укажите «Разрешено».
Сохранить настройки.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Функция 2.3.3 - TX_RX_toyota, функция 2.3.8 - TX_RX_CAN

2. После программирования и подключения цепей CAN и питания, проверить работоспособность системы.

3. Обучение алгоритмического обходчика штатного иммобилайзера производится на 17 уровне программирования сигнализации. При переходе на уровень светодиод загорится зеленым цветом. После включения зажигания, если все правильно подключено, через пару секунд светодиод начнет мерцать зеленым цветом, а сирена с базового блока выдаст короткий звуковой сигнал. Для завершения процедуры с сохранением данных нажмите кнопку VALET.

Плюсом данного подключения для обхода имообилайзера является то, что в режиме автозапуска продолжают работать штатные метки и сенсоры на ручках. Поэтому на заведённом с брелка двигателе можно поставить в охрану штатной меткой или сенсором и снять с охраны штатку и Pandora. Ещё к плюсам отнесём, что руль остаётся блокирован, и не включается автосвет (только автосвет, другое освещение влключается) при режиме автозапуска. Минус - это то, что нет мягкой посадки после того, как попадёшь в автомобиль на заведённом двигателе. Но я считаю, что это даже лучше в плане устойчивости к угону.

17.5. Полезные "фишки" при подключении Pandora 3910 на Toyota Land Cruiser Prado 150

Пандора 3910 может показывать количество топлива в баке. Для этого необходимо подключиться коричневым/чёрным (X9-9) проводом от сигнализации к чёрному проводу на панели приборов. В настройках Alam Studio указать, что коричневый/чёрный провод (INP 4) используется для контроля топлива.

Учтите, что для определения топлива по аналогу версия платы сигнализации должна быть не ниже v 2.00, а версия прошивки базового блока должна быть не ниже 7.72.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Коричневый/чёрный подключаем к чёрному на панели приборов

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Пункт 3.3.1 ставим в значение "разрешено"

Для определения системой текущего уровня топлива необходимо произвести калибровку, согласно инструкции, которую можно скачать с сайта Alarmtrade.

Провод от кнопки отпирания заднего стекла можно использовать как "валидатор", чтобы попасть в салон авто без брелков, телефона и ключей. Например, на пляже, когда всё оставлено в автомобиле.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Кнопка отпирания заднего стекла (зелёный)

18. Карта установки автосигнализации Pandora 3910 на автомобиль Toyota Land Cruiser Prado 150 PTS с обходом штатного иммобилайзера по imo/imi

Toyota Land Cruiser Prado 150

Карта установки автосигнализации Pandora 3910 на автомобиль Toyota Land Cruiser Prado 150 PTS с обходом штатного иммобилайзера по imo/imi.

18.1. Разборка салона Toyota Land Cruiser Prado 150 для установки автосигнализации Pandora 3910

Снять подторпедник. Для этого необходимо сначала снять накладку порога водительской двери (крепление на защёлках). Далее снять фальш-педаль (крепление на защёлках) и снять пластиковую накладку левой кик-панели (крепление на одной клипсе и защёлках). Потом снять нижнюю накладку подторпедника, отвернув один саморез (крепление на защёлках) и отвернуть два болта крепления подторпедника. Далее снять левую боковую накладку торпедо (крепление на защёлках), продольную декоративную накладку (крепление на защёлках) и подторпедник (крепление на защёлках).

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Подторпедник. Общий вид

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

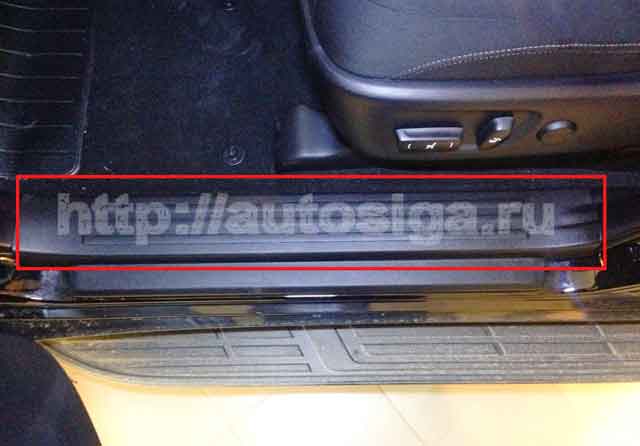

Снять накладку левого порога (на клипсах)

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Снять фальш-педаль (на клипсах)

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Крепление пластиковой накладки кик-панели слева

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Доступ к левой кик-панели получен

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Саморез крепления нижней накладки подторпедника

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Болт крепления подторпедника номер раз

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Болт крепления подторпедника номер два

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

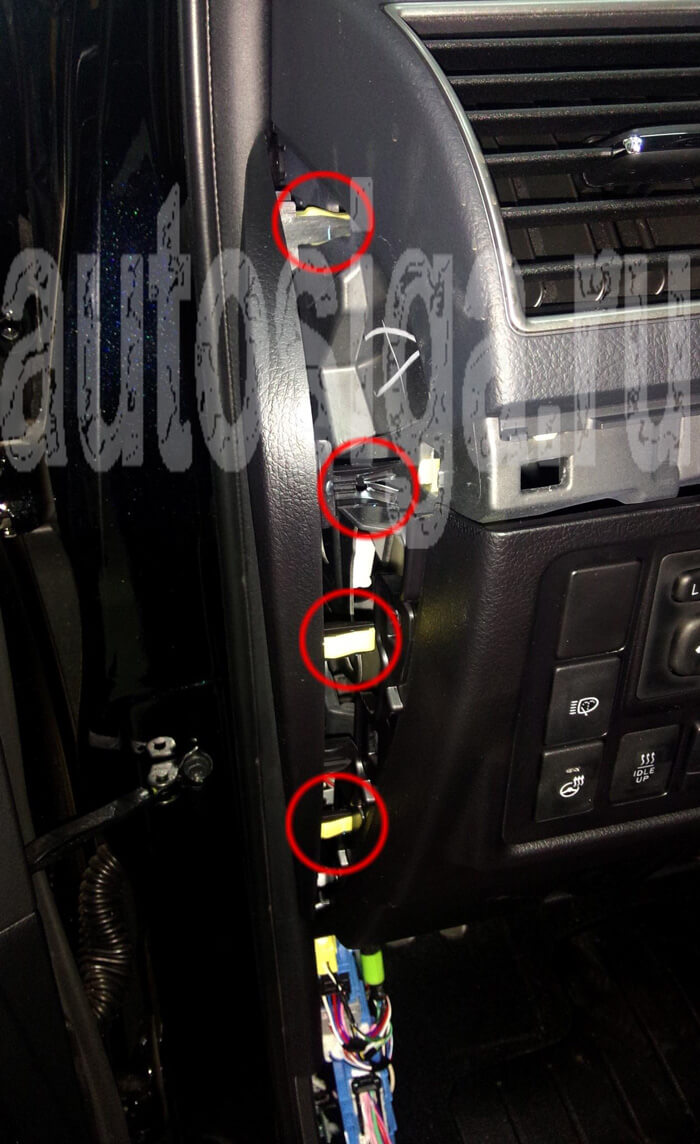

Снятие левой боковой накладки торпедо

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Продольная декоративная накладка

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Левая и продольная накладки сняты

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Подторпедник полностью снят

Снять бардачок. Для этого сначала снять накладку порога двери переднего пассажира (крепление на защёлках). Снять пластиковую накладку левой кик-панели (крепление на одной клипсе и защёлках). Далее снять нижнюю накладку бардачка, отвернув один саморез (крепление на защёлках) и отвернуть два болта крепления бардачка. Далее снять правую боковую накладку торпедо (крепление на защёлках), продольную декоративную накладку (крепление на защёлках), отвернуть два болта крепления бардачка под ней и снять его (крепление на защёлках).

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Бардачок

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Снять накладку правого порога

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Клипса крепления пластиковой накладки правой кик-панели

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Саморез крепления нижней накладки бардачка

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

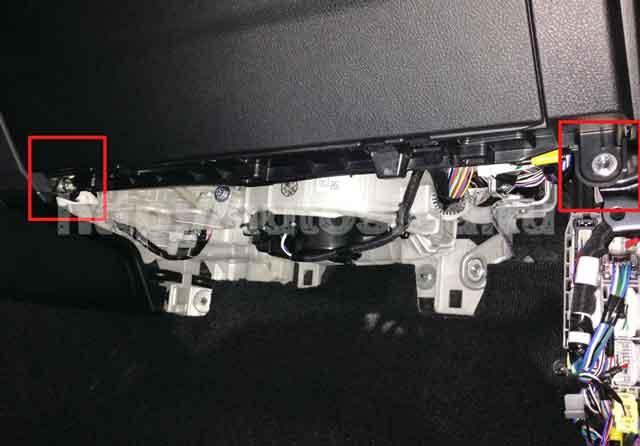

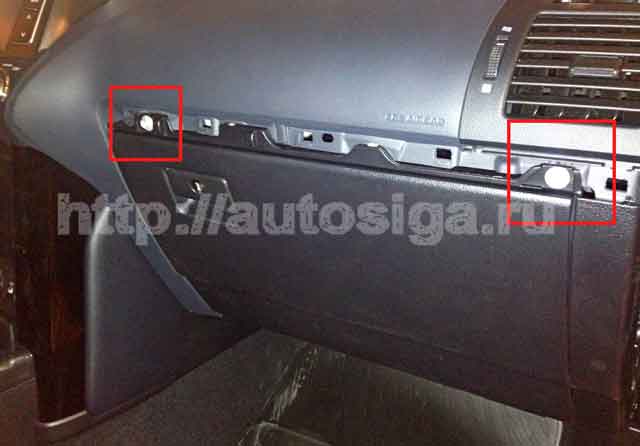

Болты крепления бардачка

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Снять правую боковую накладку торпедо

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Снять продольную декоративную накладку

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Открутить болты крепления бардачка

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

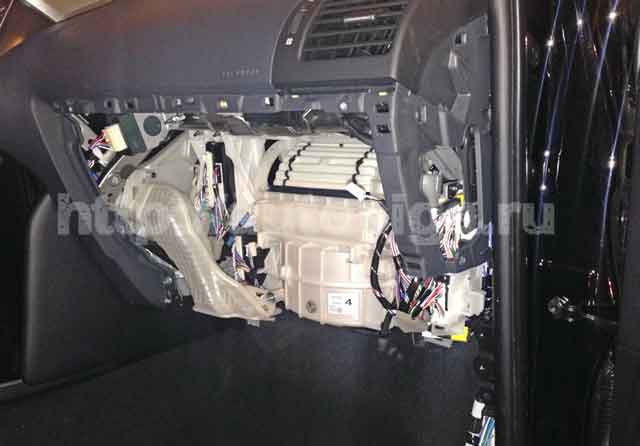

Бардачок снят

18.2. Подключение сигнализации Pandora 3910 на Toyota Land Cruiser Prado 150

CAN-шину подключить к диагностическому разъёму (OBD ll). По can Pandora 3910 видит все концевики (включая заднее стекло и капот), зажигание, заведённый двигатель, педаль тормоза, парковку. По can управляет центральным замком, аварийкой, отпиранием заднего стекла, поднятием стёкол. Если у Вас Prado с дизельным двигателем объёмом 3 литра, то по can осуществляется и блокировка двигателя.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Диагностический разъём OBD ll

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
CAN-L - белый (pin 14), CAN-H - красный (pin 6)

В жгуте чёрного разъёма блока BCM, расположенного слева от рулевой колонки, выполнить подключение концевика капота согласно нижеприведённой схеме. При режиме Slave штатка встаёт в охрану, и при автозапуске она начинает срабатывать. Чтобы штатная система охраны не вставала в охрану, мы и подключаем концевик капота на постоянную массу. К самому концевику цепляем вход сигнализации "концевик капота" по аналогу. Не забываем запретить отслеживать состояние капота по can в настройках Pandora.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Блок BCM

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

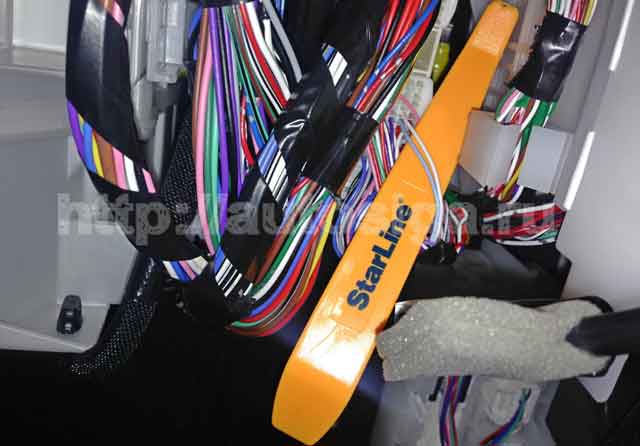

Чёрный - концевик капота

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

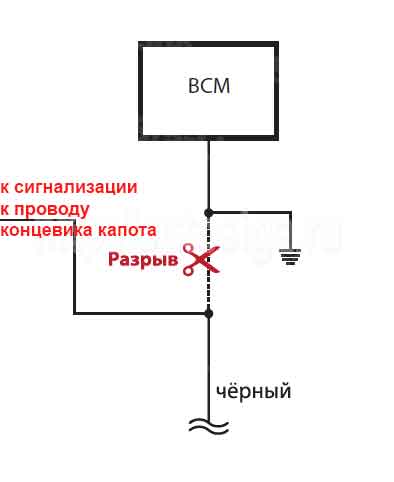

Подключение штатного концевика капота

Здесь же, на блоке BCM подключаемся к концевику двери водителя для выключения автосвета после отработки автозапуска. Подаём на него кратковременный отрицательный импульс для этого каким-нибудь доп.каналом. Учтите, что выключается только автосвет. Если включено наружное освещение другим способом, то ничего не поможет его выключить после автозапуска - выключать придётся самому водителю ручками.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Красный - концевик двери водителя (-)

На блоке управления питанием подключить цепи запуска.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Блок управления питанием

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Аксессуары (красный)

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Зажигание 1 (фиолетовый)

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Зажигание 2 (синий). Можно использовать для блокировки

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Стартер (чёрный)

18.3. Обход штатного иммобилайзера Toyota Land Cruiser Prado 150 Пандорой 3910 по imi/imo

В жгуте разъёма блока управления двигателем подключиться к шине данных для временного отключения иммобилайзера.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Блок управления двигателем

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Шина данных штатного иммобилайзера

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

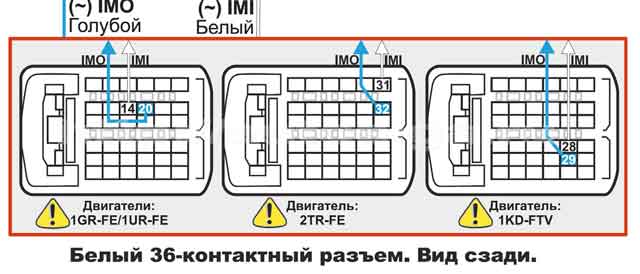

Провода imi/imo в зависимости от двигателя. Провод imi, в любом случае, белый, а imo - голубой

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Общая схема подключения автосигнализаций Pandora 39хх на Toyota для обхода штатного иммобилайзера по цепям ими/имо

TOYOTA ECU (Электронный Блок иммобилайзера), TOYOTA ECM (Электронный Блок управления двигателем). В момент запуска двигателя провод IMI должен быть разомкнут (размыкание можно реализовать каналом, назначенным как «Обходчик»). Провод от базового блока системы IMI OUT должен быть подключен к проводу, идущему в сторону блока управления двигателем.

IN5 (белый/желтый) – IMO OUT, в программировании входов запретить как педаль тормоза.
СH2 (синий) - IMI OUT
IN2 (коричневый) - IMI IN (обучение) - при выполнении процедуры обучения подключается к СH2 (синий) – IMI OUT. Вход после обучения отключается и может быть использован по любой назначенной логике.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Схема подключения систем Pandora DXL 39xx

Для реализации функции бесключевого обхода штатного иммобилайзера автомобилей Toyota и Lexus необходимо обновить прошивку базового блока системы на актуальную с сайта http://alarmtrade.ru/service. Логика для реализации автоматического запуска двигателя как с обычным с ключом.

1. В настройках автоматических запусках двигателя, в разделе настроек обходчика разрешите пункт «Алгоритм бесключевого обхода штатного иммобилайзера Toyota, Lexus», сохранить настройки, перезагрузить систему по питанию.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS

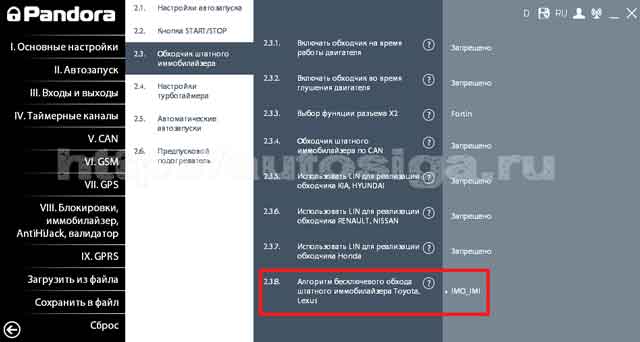

Пункт 2.3.8 ставим в значение "IMO_IMI"

2. После программирования и подключения цепей CAN и питания, проверить работоспособность системы.

3. Для корректной работы стартера пропишите обороты холостого хода. В противном случае отсечка работы стартера будет происходить несвоевременно.

4. Обучение алгоритмического обходчика штатного иммобилайзера производится на 17 уровне программирования сигнализации. При переходе на уровень светодиод загорится зеленым цветом. После запуска двигателя, если все правильно подключено, светодиод начнет мерцать зеленым цветом, а сирена с базового блока выдаст короткий звуковой сигнал. Для завершения процедуры с сохранением данных нажмите кнопку VALET.

Особенности работы при автоматическом запуске двигателя:

1. Функция «перехват» при автоматическом запуске двигателя реализуется двойным нажатием кнопки Start/Stop после снятия автомобиля с охраны.

2. При автоматическом запуске двигателя штатный радиоканал автомобиля не работает, поэтому снятие с охраны возможно только с помощью автосигнализации Pandora 3910 (с метки нажатием кнопки, с мобильного телефона, при реализации функции HandsFree при автозапуске командой 225*).

18.4. Полезные "фишки" при подключении Pandora 3910 на Toyota Land Cruiser Prado 150

Пандора 3910 может показывать количество топлива в баке. Для этого необходимо подключиться коричневым/чёрным (X9-9) проводом от сигнализации к чёрному проводу на панели приборов. В настройках Alam Studio указать, что коричневый/чёрный провод (INP 4) используется для контроля топлива.

Учтите, что для определения топлива по аналогу версия платы сигнализации должна быть не ниже v 2.00, а версия прошивки базового блока должна быть не ниже 7.72.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Коричневый/чёрный подключаем к чёрному на панели приборов

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Пункт 3.3.1 ставим в значение "разрешено"

Для определения системой текущего уровня топлива необходимо произвести калибровку, согласно инструкции, которую можно скачать с сайта Alarmtrade.

Провод от кнопки отпирания заднего стекла можно использовать как "валидатор", чтобы попасть в салон авто без брелков, телефона и ключей. Например, на пляже, когда всё оставлено в автомобиле.

Карта установки автосигнализации на Toyota Land Cruiser Prado 150 PTS
Кнопка отпирания заднего стекла (зелёный)

19. Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в. с использованием протокола 2-way

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

1 – Подготавливаем модуль iDataLink StartCAN – заливаем прошивку SCA(ALL)-TL2. В настройках разрешаем всё чтение и управление через 2-way. Важно! При первом включении необходимо выбрать режим работы 2-way (зелёный светодиод будет моргать одиночными вспышками, нужно нажать кнопку на 3-4 секунды, пока светодиод не погаснет).

2 – Подготавливаем SIM карту для системы. Карта должна быть активна, на ней должен быть положительный баланс, отключен PIN код и подключены голосовые вызовы, интернет и СМС. Желательно использовать термостойкие М2М карты.

3 – Подключаем ZTC-700 к компьютеру и обновляем прошивку на самую свежую через USB порт, согласно инструкции с официального сайта, потом отключаем USB и подаём на систему 12 Вольт питания, светодиоды переморгнутся и загорится красный. Можно отключить 12 Вольт, Подключить USB и приступить к первоначальной настройке сигнализации. На вкладке ОБЩИЕ настраиваем APN и USSD баланса. На вкладке АВТОЗАПУСК выставляем задержку между вкл. зажигания и стартера, тип КПП, кнопку СТАРТ, время прогрева и вот такие важные настройки.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

На вкладках ДОВЕРЕННЫЕ НОМЕРА и ОПОВЕЩЕНИЯ временно вписываем свой номер телефона. На вкладке CAN выбираем автомобиль и тип обходчика iDataLink. Галочки для начала ставим как на фото. В процессе экспериментов выяснилось, что ZONT не увидел через CAN статуса багажника. iDataLink увидел саму калитку, но не увидел стёклышко, что интересно, но факт. Так же назначаем управление ЦЗ на StartCAN, т.к. было замечено, что ZONT не открывает ЦЗ после автозапуска через свой CAN.

Сигналы Зажигание и Тахометр я предпочёл взять по аналогу, штатного концевика капота в данном автомобиле не оказалось. Статус штатной охраны не удалось получить по 2way до конца корректно – производитель в курсе, вполне вероятно, что решит проблему в ближайшем будущем, тогда можно установить эту галочку и не считывать статус ЦЗ из CAN и не подключать вход подтверждения по аналогу, но пока так.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Выбираем тип Сирены. Я использовал штатный клаксон. На вкладке ВХОДЫ\ВЫХОДЫ назначаем такие настройки (ещё раз повторюсь – если у Вас нормально заработает статус штатной охраны через 2way, то проще выключить чтение ЦЗ из CAN и не подключать подтверждение ЦЗ к сигналу поворотов, освободив тем самым ещё один вход, выход СТАРТЕР пришлось использовать для подачи аналогового сигнала стартера на вход StartCAN, т.к. без него обходчик не крутил стартером; производители обещали исправить эту недоработку в ближайшем будущем и скорее всего вы можете это не подключать):

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Т.к. я не использовал за ненадобностью комплектный релейный модуль, для инвертации сигнала на стартер с негативного на позитивный я использовал вот такой оптический ключ – это проще, дешевле, надёжнее и меньше, чем реле:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

4 – Разбираем автомобиль. Необходимо снять, как минимум, левые порог, кик-панель, накладку ноги, подторпедник, коленную подушку, а также щиток приборов для монтажа, остальное на усмотрение установщика. Заводить можно без подушки и без щитка приборов, все ошибки сотрутся потом сами.

5 – Устанавливаем GSM антенну. Важно, что бы антенна не была экранирована металлом, а также желательна установка вдали от радиоантенн, магнитолы и говорящих приборов, типа антирадара, т.к. были случаи характерных GSM наводок.

6 – Устанавливаем GPS антенну. Важно расположить антенну горизонтально, магнитом вниз, скрытно. Антенна не должна быть экранирована металлом.

7 – Подготавливаем подключения в соответствии со схемами производителей ZONT и StartCAN. Место для подключения массы предлагается найти самостоятельно, но желательно под болт на кузов. USB удлинитель убираем в удобное и доступное, но скрытное место. В жгуте OBD разъёма подключаем CAN шину сигнализации и обходчика. CAN-Н – красный, CAN-L – белый.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Также в жгуте OBD разъёма подключаем провод тахометра (У системы ZONT тахометр ВСЕГДА должен быть назначен на Вход 4).Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

При необходимости подключаем подтверждение ЦЗ (Вход 7, в соответствии с нашими настройками) для SLAVE на реле поворотов – жёлтый провод.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

На блоке MAIN Body провода RX\TX шины иммо штатно отсутствуют, необходимо приобрести их у поставщика iDataLink и вставить в разъём.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

В этом же разъёме, т.к. концевик стекла не получилось прочитать из CAN, делаем следующее – перемыкаем между собой концевики багажника и стекла. Машине всё равно, а мы теперь видим в CAN открытие стекла, как открытие багажника.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Т.к. при открытии стекла багажника в охране штатка не снимается с охраны, то необходимо подключить Вход 8 сигнализации к приводу открытия стекла, что бы система понимала, что стекло открыто с помощью штатного ключа.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

В автомобилях Toyota\Lexus силовые приводы ЦЗ и открытия стекла коммутируются с помощью «сухих» контактов реле и не имеют диодной защиты, в связи с чем после сработки привода на нём появляется обратная индукция и выброс напряжения сильно превышающий 100 Вольт, поэтому строго необходимо выполнять подключение с защитой по схеме ниже, иначе вход выгорает с первого раза:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Аналогично, если будете подключаться к приводу ЦЗ по аналогу по каким-то причинам. Это касается любой сигнализации.
На замке руля подключаем сигнал SLP обходчика StartCAN.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

В жгуте рулевой колонки подключаем штатный клаксон по минусу, необходима проверка провода, т.к. там много тёмно-зелёных.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Подключаем шину данных обходчика iDataLink к 1wire интерфейсу ZONT. Т.к. данный провод сигнализации является универсальным K-Line проводом и
имеет подпор к 12 Вольт, то необходимо установить любой стабилитрон на 5 Вольт для защиты цепей StartCAN по схеме из инструкции:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Питание системы подключаем на BCM.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

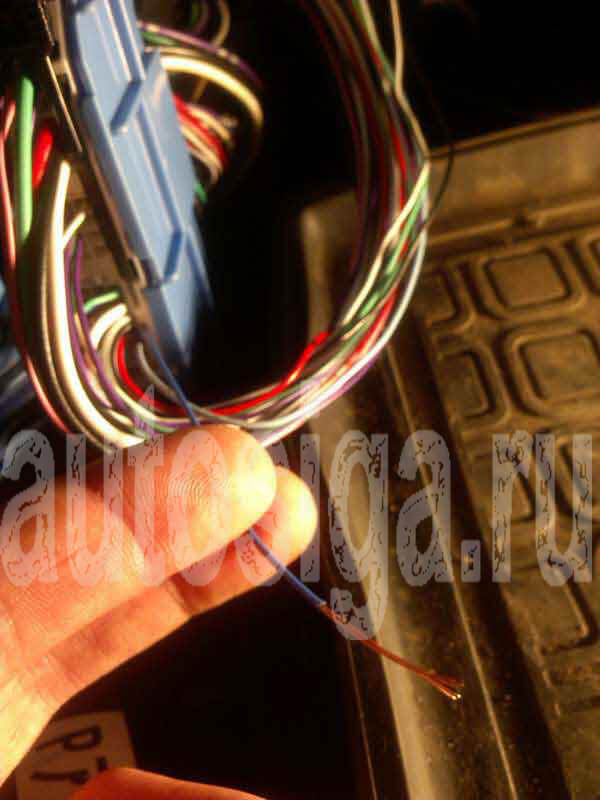

Вход 1 зажигания сигнализации и StartCAN подключаем в кик-панели к синему проводу, на нём можно сделать простейшую блокировку.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

8 – Обучаем StartCAN. Для этого включаем зажигание, ждём, пока зелёный светодиод не потухнет, выключаем зажигание, процедура обучения закончена. После этого необходимо снять\поставить штатку, пооткрывать и позакрывать двери и багажник.

9 – Подключаем ноутбук к USB системы и продолжаем настройку. На вкладке ДОПОЛНИТЕЛЬНО:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

10 - На вкладке РАДИОУСТРОЙСТВА вписываем брелок как метку. Для этого включаем регистрацию Радиоустройств и нажимаем на брелке кнопки открыть и закрыть одновременно 3 раза подряд, после чего брелок определится как брелок\метка. Выключаем регистрацию устройств. Запрещаем снятие с охраны без метки и включаем режим иммобилайзера, также ставим мощность излучения метки на среднюю или низкую и назначаем действия на кнопки по желанию.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

11 – Устанавливаем под капотом термодатчик на двигатель и концевик капота (Вход 2). При необходимости, устанавливаем дополнительные термодатчики салона и улицы в соответствии с инструкцией.

12 – Проверяем работу системы с помощью вкладки ПРОВЕРКА, интернет-приложения и сотового телефона. С помощью свободных входов и выходов и событийного программирования сигнализации можно организовать дополнительные блокировки и всякие «плюшки». Например, включение питания видеорегистратора только на заведённом двигателе и только не в охране и ещё при сработке системы. Или включение подогрева руля и сидений по команде пользователя. Пример программирования Выхода4 для блокировки штатного keyless в отсутствии метки и на охране.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Также для большей угоностойкости рекомендуется использовать радиореле блокировки МЛ-484. После проверки и финальной настройки собираем салон в обратном порядке, вписываем телефоны владельца, устанавливаем ПИН-КОД и способ его ввода, отключаем светодиоды центрального блока, паролим USB подключение и сдаём автомобиль клиенту.

Клиент регистрируется в личном кабинете на сервере и обучается пользованию системой, которое будет очень простым и интуитивно понятным. Делаем акцент на том, что из соображений безопасности метку нужно носить отдельно от ключей автомобиля.

20. Точки подключения автосигнализации на Toyota Land Cruiser 200

Запирание цз - светлый зелёный, опирание - жёлтый тонкий в нижней белой колодке кик-панели водителя

Точки подключения автосигнализации на Toyota Land Cruiser 200

21. Точки подключения автосигнализации на Toyota Land Cruiser 200

Цепь Цвет Полярность Расположение
повороты синий и красный положительная реле поворотов над педалью тормоза
концевик багажника белый отрицательная в левом пороге в нижнем белом разъеме: верхняя левая, серая фишка
концевик водит. двери синий
концевик задней левой двери белый в левом пороге сзади раз-в отдельный жгут
концевик правой передней двери жёлтый в правом пороге в отдельном жгутике за разъемами
концевик задней правой двери тёмно зелёный
тормоз красный положительная в левом пороге сзади раз-в отдельный жгут
габариты зелёный
центральный замок жёлтый (отпир), зелёный (запир) отрицательная из двери водителя

22. Карта установки сигнализации на Toyota Land Cruiser 200 2008-15 м.г. с системой Старт-Стоп, АКПП

Установка автосигнализации на Toyota Land Cruiser 200

22.1. Разбираем салон Toyota Land Cruiser 200 для установки автосигнализации

1. Снять подторпедник. Для этого снять декоративную накладку слева от рулевого кожуха (крепление на защёлках), нижнюю накладку подторпедника (крепление на саморезах), левую накладку центральной консоли (крепление на защёлках), панель кнопки Старт-Стоп (крепление на саморезе и клипсе) и декоративную накладку справа от рулевого кожуха (крепление на защёлках). Затем отвернуть болты крепления подторпедника и снять его и панель кнопок управления.

Установка автосигнализации на Toyota Land Cruiser 200
Подторпедник

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка панели

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка снята

Установка автосигнализации на Toyota Land Cruiser 200

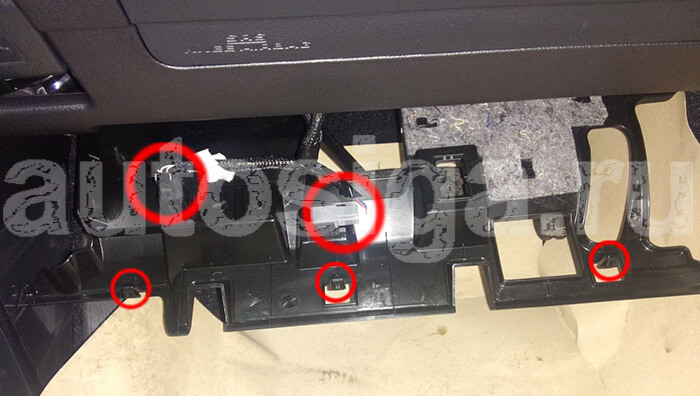

Крепление нижней накладки подторпедника

Установка автосигнализации на Toyota Land Cruiser 200

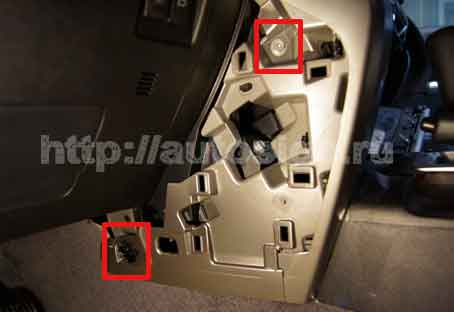

Крепление подторпедника

Установка автосигнализации на Toyota Land Cruiser 200
Крепление подторпедника под пластиковой заглушкой

Установка автосигнализации на Toyota Land Cruiser 200
Левая накладка центральной консоли

Установка автосигнализации на Toyota Land Cruiser 200
Панель кнопки Старт-Стоп

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка

Установка автосигнализации на Toyota Land Cruiser 200
Нажать на фиксаторы, чтобы снять ручки открывания капота и топливного бака

Установка автосигнализации на Toyota Land Cruiser 200
Панель кнопок управления

Установка автосигнализации на Toyota Land Cruiser 200
Подторпедник снят

2. Снять щиток приборов. Для этого снять декоративную накладку щитка приборов (крепление на защёлках). Затем отвернуть четыре самореза и снять его.

Установка автосигнализации на Toyota Land Cruiser 200

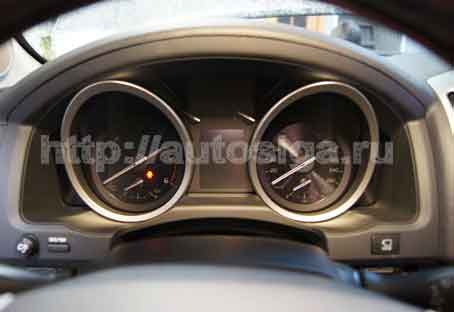

Декоративная накладка щитка приборов

Установка автосигнализации на Toyota Land Cruiser 200
Пылезащитный кожух

Установка автосигнализации на Toyota Land Cruiser 200

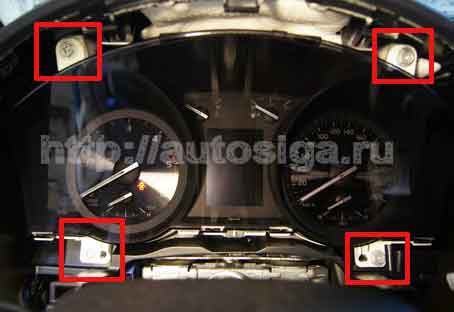

Крепление щитка приборов

Установка автосигнализации на Toyota Land Cruiser 200

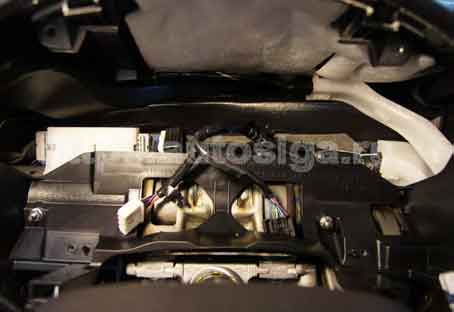

Щиток приборов снят

3. Установить под капотом сирену (крепить на шпильку М6) и датчик температуры двигателя. Провода в салон прокладывать через штатный уплотнитель с левой стороны моторного щита.

Установка автосигнализации на Toyota Land Cruiser 200
Возможное место установки сирены

Установка автосигнализации на Toyota Land Cruiser 200
Крепление сирены

Установка автосигнализации на Toyota Land Cruiser 200
Место установки датчика температуры двигателя

Установка автосигнализации на Toyota Land Cruiser 200
Штатный уплотнитель. Вид из салона

22.2. Подключение автосигнализации в Toyota Land Cruiser 200

По can сигнализация видит концевики капота, багажника, дверей, зажигание, заведённый двигатель, педаль тормоза; управляет поворотами, центральным замком (отпирание только если штатка не в охране), отпиранием багажника, закрытием стёкол.

При работе в Slave режиме, чтобы штатка не вставала в режим охраны, можно подать минус на концевик двери водителя в течение 30 секунд после подачи команды на постановку в охрану. Или закоротить штатный концевик на массу (в этом случае по can уже не взять концевик капота - ставить свой и подключать по аналогу).

4. Блок автосигнализации можно закрепить за щитком приборов.

Установка автосигнализации на Toyota Land Cruiser 200
Пример расположения блока сигнализации за щитком приборов

5. Подключить массу слева от рулевой колонки в штатное место.

Установка автосигнализации на Toyota Land Cruiser 200
Масса

6. CAN-шину подключить к диагностическому разъёму (OBD).

Установка автосигнализации на Toyota Land Cruiser 200
Расположение диагностического разъёма

Установка автосигнализации на Toyota Land Cruiser 200
CAN-шина (CAN-H зелёный, pin 6; CAN-L чёрный, pin 14)

7. Подключить питание сигнализации на монтажном блоке предохранителей.

Установка автосигнализации на Toyota Land Cruiser 200
Питание +12В (чёрный толстый)

8. В качестве блокируемой цепи можно выбрать зажигание 2 (чёрный, pin 11) в разъеме С2 или бензонасос.

Установка автосигнализации на Toyota Land Cruiser 200
Расположение разъёмов

Установка автосигнализации на Toyota Land Cruiser 200
Зажигание 2 (чёрный, pin 11) в разъеме С2

Установка автосигнализации на Toyota Land Cruiser 200
Блокировка бензонасоса - чёрный провод в пороге водителя

9. Подключить имитацию открытия водительской двери в разъёме С1 (если необходимо).

Установка автосигнализации на Toyota Land Cruiser 200
Концевик двери водителя (синий, pin24) в разъёме С1

10. На разъеме кнопки Старт-Стоп подключаемся к проводам запуска-остановки двигателя.

Установка автосигнализации на Toyota Land Cruiser 200
Старт-Стоп (два черных провода: pin №2, pin №7)

11. Для имитации нажатия педали тормоза подключаемся к красному проводу автомобиля на разъеме концевика педали тормоза

Установка автосигнализации на Toyota Land Cruiser 200
Разъём педали тормоза

Установка автосигнализации на Toyota Land Cruiser 200
Тормоз (красный)

22.3. Обход штатного иммобилайзера на Toyota Land Cruiser 200

12. Для обхода штатного иммобилайзера делаем 6-8 витков черного провода, входящего в комплект модуля обхода Starline ВР-3 вокруг кнопки Старт-Стоп.

Установка автосигнализации на Toyota Land Cruiser 200
Рамка обхода штатного иммобилайзера

23. Карта монтажа сигнализации и обходчика Fortin Evo-Key на Toyota Land Cruiser 200 2008-15 м.г. с системой Старт-Стоп, АКПП

Установка автосигнализации на Toyota Land Cruiser 200

24. Разбираем салон для установки автосигнализации и обходчика

1. Снять подторпедник. Для этого снять декоративную накладку слева от рулевого кожуха (крепление на защёлках), нижнюю накладку подторпедника (крепление на саморезах), левую накладку центральной консоли (крепление на защёлках), панель кнопки Старт-Стоп (крепление на саморезе и клипсе) и декоративную накладку справа от рулевого кожуха (крепление на защёлках). Затем отвернуть болты крепления подторпедника и снять его и панель кнопок управления.

Установка автосигнализации на Toyota Land Cruiser 200
Подторпедник

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка панели

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка снята

Установка автосигнализации на Toyota Land Cruiser 200
Крепление нижней накладки подторпедника

Установка автосигнализации на Toyota Land Cruiser 200
Крепление подторпедника

Установка автосигнализации на Toyota Land Cruiser 200
Крепление подторпедника под пластиковой заглушкой

Установка автосигнализации на Toyota Land Cruiser 200
Левая накладка центральной консоли

Установка автосигнализации на Toyota Land Cruiser 200
Панель кнопки Старт-Стоп

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка



Установка автосигнализации на Toyota Land Cruiser 200
Нажать на фиксаторы, чтобы снять ручки открывания капота и топливного бака

Установка автосигнализации на Toyota Land Cruiser 200
Панель кнопок управления

Установка автосигнализации на Toyota Land Cruiser 200
Подторпедник снят

2. Снять щиток приборов. Для этого снять декоративную накладку щитка приборов (крепление на защёлках). Затем отвернуть четыре самореза и снять его.

Установка автосигнализации на Toyota Land Cruiser 200
Декоративная накладка щитка приборов

Установка автосигнализации на Toyota Land Cruiser 200
Пылезащитный кожух

Установка автосигнализации на Toyota Land Cruiser 200
Крепление щитка приборов

Установка автосигнализации на Toyota Land Cruiser 200
Щиток приборов снят

3. Установить под капотом сирену (крепить на шпильку М6) и датчик температуры двигателя. Провода в салон прокладывать через штатный уплотнитель с левой стороны моторного щита.

Установка автосигнализации на Toyota Land Cruiser 200
Возможное место установки сирены

Установка автосигнализации на Toyota Land Cruiser 200
Крепление сирены

Установка автосигнализации на Toyota Land Cruiser 200
Место установки датчика температуры двигателя

Установка автосигнализации на Toyota Land Cruiser 200
Штатный уплотнитель. Вид из салона

24.1. Подключение автосигнализации в Toyota Land Cruiser 200

По can сигнализация видит концевики капота, багажника, дверей, зажигание, заведённый двигатель, педаль тормоза; управляет поворотами, центральным замком (отпирание только если штатка не в охране), отпиранием багажника, закрытием стёкол.

При работе в Slave режиме, чтобы штатка не вставала в режим охраны, можно подать минус на концевик двери водителя в течение 30 секунд после подачи команды на постановку в охрану. Или закоротить штатный концевик на массу (в этом случае по can уже не взять концевик капота - ставить свой и подключать по аналогу).

4. Блок автосигнализации можно закрепить за щитком приборов.

Установка автосигнализации на Toyota Land Cruiser 200
Пример расположения блока сигнализации за щитком приборов

5. Подключить массу слева от рулевой колонки в штатное место.

Установка автосигнализации на Toyota Land Cruiser 200
Масса

6. CAN-шину подключить к диагностическому разъёму (OBD).

Установка автосигнализации на Toyota Land Cruiser 200
Расположение диагностического разъёма

Установка автосигнализации на Toyota Land Cruiser 200
CAN-шина (CAN-H зелёный, pin 6; CAN-L чёрный, pin 14)

7. Подключить цепи запуска на блоке BCM слева от рулевого кожуха.

Установка автосигнализации на Toyota Land Cruiser 200
Аксессуары (розовый, pin 22) в разъёме С1

Установка автосигнализации на Toyota Land Cruiser 200
Зажигание 1 (зелёный, pin 3) в разъёме С1

Установка автосигнализации на Toyota Land Cruiser 200
Зажигание 2 (чёрный, pin 11) в разъеме С2

Установка автосигнализации на Toyota Land Cruiser 200
Стартер (красный, pin 4) в разъёме С4

Установка автосигнализации на Toyota Land Cruiser 200
Расположение разъёмов

8. Подключить имитацию открытия водительской двери в разъёме С1.

Установка автосигнализации на Toyota Land Cruiser 200
Концевик двери водителя (синий, pin24) в разъёме С1

9. Подключить питание сигнализации на монтажном блоке предохранителей.

Установка автосигнализации на Toyota Land Cruiser 200
Питание +12В (чёрный толстый)

24.2. Подключение обходчика Fortin Evo-Key (Starline F1) на Toyota Land Cruiser 200

10. Подключить шину данных модуля временного отключения иммобилайзера Fortin Evo Key (StarLine F1) в переходном разъёме за бардачком согласно Схеме 1 ниже.

Установка автосигнализации на Toyota Land Cruiser 200
Расположение разъёма за бардачком

Установка автосигнализации на Toyota Land Cruiser 200
Шина данных

Установка автосигнализации на Toyota Land Cruiser 200
Схема 1. Подключение шины данных к обходчику штатного иммобилайзера

11. В качестве блокируемой цепи можно выбрать зажигание 2 (чёрный, pin 11) в разъеме С2 или бензонасос.

Установка автосигнализации на Toyota Land Cruiser 200
Блокировка бензонасоса - чёрный провод в пороге водителя

25. Точки подключения автосигнализации на Toyota Land Cruiser 76 2013

Замок зажигания:
+12 - Синий толстый
Зажигание 1 - Зеленый толстый
Зажигание 2 - Белый тонкий
Асс - Красный/зеленый тонкий
Стартер - Черный

Приборка, белая фишка:
Двери с багажником (-) - черный
Ручник (-) - красный/белый

Приборка, черная фишка:
Повороты (+) - зелёный/желтый и зелёный/черный

Центральный замок (-) - блок слева от руля за колонкой, открыть - красный/белый, закрыть - зеленый/красный

Генератор (+) - на генераторе желтый

26. Точки подключения автосигнализации на Toyota Land Cruiser 200 2016

BCM Toyota Land Cruiser 200 2016

27. Установка и подключение автосигнализации на Toyota Land Cruiser 200 2016+

Toyota Land Cruiser 200 2016

27.1. Подготовка к установке автосигнализации на Toyota Land Cruiser 200 - разбор салона

Разбираем частично салон для удобства подключения и установки сигнализации на Toyota Land Cruiser 200.

Снимаем накладки, они на защелках.

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отворачиваем два самореза (головка 10мм), отщелкиваем защелки

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отсоединяем разъемы и снимаем накладку

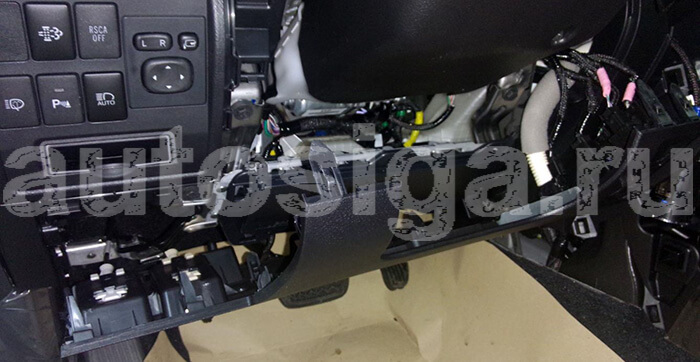

Снимаем верхние накладки - держатся на клипсах.

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+
Откручиваем два болта головкой на 10мм

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отщелкиваем накладку

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отсоединяем рычаги открытия лючка бензобака и замка капота

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отсоединяем все разъемы

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отщелкиваем блок кнопок

Установка сигнализации на Toyota Land Cruiser 200 2016+
Отсоединяем два разъема и снимаем его

Установка сигнализации на Toyota Land Cruiser 200 2016+
Снимаем накладку приборной панели

Установка сигнализации на Toyota Land Cruiser 200 2016+

Установка сигнализации на Toyota Land Cruiser 200 2016+
Откручиваем 4 самореза (головка 10мм) и снимаем приборную панель

Установка сигнализации на Toyota Land Cruiser 200 2016+
Откручиваем 4 болта (головка 10мм) и снимаем подушку безопасности

27.2. Установка сигнализации на Toyota Land Cruiser 200

Установка сигнализации на Toyota Land Cruiser 200 2016+
Разъем педали тормоза красный провод, подключаем статус педали тормоза (вход) и нажаите педали тормоза (выход)

На блоке слева от рулевой колонки подключаем CAN, концевик двери водителя (для имитации открывания двери, для выключения потребителей после дистанционного запуска), массу, питание +12В.

Установка сигнализации на Toyota Land Cruiser 200 2016+
Can H – белый, Can L – зеленый, концевик водительской двери — фиолетовый, масса — любой белый/черный, +12В — толстый белый

Установка сигнализации на Toyota Land Cruiser 200 2016+
Для имитации нажатия на кнопку запуска подключаемся к синему проводу на разъеме кнопки запуска

Подключение аналогового обходчика иммобилайзера производится согласно инструкции производителя обходчика.

28. Установка и подключение автосигнализации на Toyota Land Cruiser Prado 2016+

Toyota Land Cruiser Prado 2016

28.1. Подготовка к установке автосигнализации на Toyota Land Cruiser Prado - разбор салона

Частично разбираем салон для удобства подключения и установки сигнализации на Toyota Land Cruiser Prado.

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Снимаем накладку порога

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Снимаем пластиковый упор для ноги и пластиковую накладку кик-панели

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Снимаем декоративную накладку

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Снимаем боковую накладку

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Отворачиваем саморез, отщелкиваем защелки и снимаем накладку

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Откручиваем два болта (головка 10мм), отщелкиваем накладку и отсоединяем все разъемы. Отсоединяем рычаги открытия лючка бензобака и капота.

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Откручиваем 4 болта (головка 10мм) крепления подушки безопасности

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Снимаем блок кнопок

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Снимаем накладку приборной панели

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Откручиваем приборную панель

28.2. Установка сигнализации на Toyota Land Cruiser Prado

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Подключаемся к педали тормоза, к фиолетовому проводу в удобном месте

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Can H – синий, Can L – белый; массу подключаем под штатную гайку или в любом удобном месте; питание системы +12В можно подключить здесь же к толстому черному проводу или в любом удобном месте.

Снимаем декоративную накладку и аккуратно выщелкиваем кнопку.

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Для имитации нажатия на кнопку запуска подключаемся к зеленому проводу на разъеме кнопки запуска

Установка сигнализации на Toyota Land Cruiser Prado 2016+
Сирену устанавливаем в подкапотном пространстве

Подключение аналогового обходчика иммобилайзера производится согласно инструкции производителя обходчика.
