1. Точки подключения автосигнализации на Toyota Carina |
|
зажигание | чёрный с жёлтым в жгуте от замка |
стартер | чёрный с белым в жгуте от замка |
концевик дверей | красный с чёрным в синем разъеме из водительской двери |
концевик багажника | красный с белым на плафоне багажника |
центральный замок | Отрицательное управление Запирание – коричневый с красным с серыми точками; Отпирание – коричневый с чёрным с серыми точками |
2. Точки подключения автосигнализации на Toyota Carina 1990
Жгут замка зажигания:
+12 вольт – чёрный/красный
зажигание 1 – чёрный/желтый
зажигание 2 – коричневый/белый
аксессуары – синий/красный
стартер – чёрный/белый
Панель приборов:
двери – красный/белый в малом коричневом разъёме
повороты – зеленый/черный и зеленый/желтый в большом разъёме, 9 и 12 контакт
генератор – красный/желтый, крайний провод в большом коричневом разъёме
Центральный замок, жгут из двери водителя:
открыть – коричневый/желтый
закрыть – коричневый/белый
ручник – красный провод ручника
багажник – провод в плафоне
капот – концевик
3. Установка и подключение автосигнализации Starline A91 на Toyota Carina 1993-1996 («улыбка»), кузов AT192 (AT190), правый руль, АКПП
Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.
3.1. Установка автосигнализации на Toyota Carina 1993-1996 - разбор салона
Для удобства установки сигнализации разбираем салон.
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).
Фото 1.2. Снимаем накладку правого порога.
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели и снимаем накладку.
Фото 1.4. Выкручиваем два самореза крепления обрамления доски приборов и вытаскиваем обрамление – снизу клипсы.
Фото 1.5. Выкручиваем четыре самореза крепления доски приборов и извлекаем её.
Фото 1.6. Выкручиваем саморез крепления подторпедника на его левом нижнем углу.
Фото 1.7. Выкручиваем два самореза крепления ручки открытия капота и вытаскиваем ручку в проем.
Фото 1.8. Откручиваем болт М6 на правом нижнем углу подторпедника, после чего сдергиваем подторпедник – клипсы по верхней кромке и по бокам.
Фото 1.9. Для облегчения доступа к проводке и блокам снимаем воздуховод обдува стекла правой двери. Для этого выкручиваем два самореза крепления к панели.
Фото 1.10. И саморез крепления воздуховода на стыке под рулем слева. После этого воздуховод можно снять.
Фото 1.11. Выкручиваем два самореза с головкой под ключ 10 мм крепления правого переднего подкрылка в колесной нише и саморез под крестовую отвертку на кромке крыла.
Фото 1.12. Выкручиваем еще два самореза с головкой 10 мм на днище автомобиля и саморез под крестовую отвертку – нижнее крепление брызговика.
Фото 1.13. Выкручиваем два самореза крепления крепления брызговика в колесной нише и саморез крепления подкрылка к кромке крыла.
Фото 1.14. Для отстыковывания подкрылка от крыла сжимаем усики квадратных грибков-закладных через зазор между крылом и подкрылком и извлекаем грибки.
Фото 1.15. Для прокладки проводов в багажник снимаем накладку порога в проеме задней двери, поднимаем диван заднего сиденья и выкручиваем болт крепления спинки справа внизу. На фото головка болта сломлена кем-то до нас.
Фото 1.16. Протягивать провод контроля багажника в багажник не обязательно. За спинкой, снятой справа вверх, находим пучок, идущий по полке к фонарику, и делаем подключение к проводу управления светом фонарика.
Фото 1.17. Если эта кнопка в зоне скобы замка багажника отсутствует, то прокладка провода в багажник и установка кнопки неизбежны.
Фото 1.18. В крышке багажника имеется техническая возможность установки электропривода отпирания. Располагать его так, чтобы ось штока располагалась параллельно тяге.
3.2. Подключение и установка автосигнализации Starline A91 на Toyota Carina 1993-1996
Фото 2.1. Основной блок располагаем за приборной доской. В белом разъеме приборной доски подключаем световые сигналы.
Фото 2.2. В синем разъеме можно подключить контроль работы по тахометру.
Фото 2.3. В коричневом разъеме - контроль дверей и лампа заряда аккумулятора.
Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте концевика на педали.
Фото 2.5. В зеленом разъеме пучка проводов из водительской двери подключаемся к управлению ЦЗ (массой). Подключение правильнее сделать в жгуте BODY.
Фото 2.6. Силовые провода подключаем в пучке с замка зажигания: +12 вольт - белый толстый или белый/красный, IGN (главное) - чёрный/красный, IGN2 (на время старта не отключается) - чёрный/жёлтый, АСС - синий/красный, START - чёрный/белый
Фото 2.7. Провода в подкапотное пространство выводим через проходку за монтажным блоком в правой кик-панели в пространство арки правого переднего колеса.

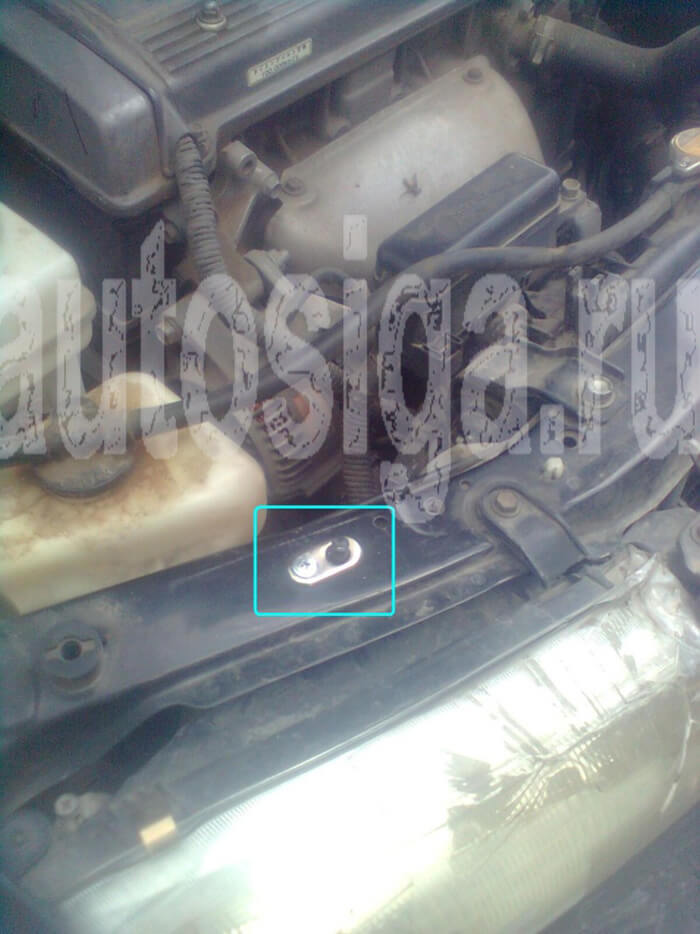

Фото 2.8. Кнопку контроля капота устанавливаем на планке радиатора, рассверлив имеющееся отверстие.
Фото 2.9. Сирену устанавливаем перед стаканом стойки правого переднего колеса. Датчик температуры двигателя – на приливе впускного коллектора.
Фото 2.10. Датчик удара крепим на кожухе-трубе рулевого вала под рулевой колонкой, расположив под сборкой разъемов подрулевых переключателей.
Модуль связи приклеиваем на чистый участок лобового стекла, контрольный светодиод устанавливаем в накладке правой стойки лобового стекла.
Цепь аксессуаров продублировать обязательно, иначе во время автоматических и дистанционных запусков не будет работать отопитель салона.
4. Точки подключения автосигнализации на Toyota Carina E 1997 |
|||
Цепь | Цвет | Полярность | Расположение |
+12V | бел. | Положительная | замок зажигания |
упр. 12V | син.\черн. | ||
повороты | зел.\жел., зел.\черн. | в вод. пороге | |
бензонасос | син.\черн. | ||
двери | кр.\бел. | Отрицательная | на пр. панели |
генератор | жел.\черн. | Положительная | |
стартер | черн.\бел. | замок зажигания |
5. Точки подключения автосигнализации на Toyota Carina 2000г правый руль, АКПП |
|||
Цепь | Цвет | Полярность | Расположение |
+ 12V | Белый | Положительная | Замок зажигания |
АСС | Синий | ||
IGN_1 | Чёрный/белый | ||
IGN_2 | Чёрный/жёлтый | ||
Стартер | Красный | ||
Концевики всех дверей | Красный/белый | Отрицательная | Приборка правый разъём |
Повороты | Зелёный/чёрный | Положительная | |
Зелёный/жёлтый | |||
Тахометр | Чёрный | Импульсы | Приборка левый разъём или на диагностическом разъёме |
ЦЗ | Синий/жёлтый – открыть Зелёный/оранжевый – закрыть |
Отрицательная | Жгут из двери водителя, оранжевый разъём |
Педаль тормоза | Зелёный/белый | Положительная | Правый порог или лягушка |
