Точки подключения и карты установок сигнализации на Toyota Ipsum

1. Установка и подключение автосигнализации Starline A91 на Toyota Ipsum 1996-1998, кузов SXM-10, SXM15, Ipsum 1999-2001, кузов SXM-10 (рестайлинговый) и Toyota Gaia 1999-2002, кузов SXM-15

Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.

1.1. Установка автосигнализации на Toyota Ipsum - разбор салона

Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).

Фото 1.2. Снимаем накладку правого порога.

Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели.

Фото 1.4. Снимаем накладку кик-панели – две клипсы.

Фото 1.5. Выкручиваем саморез крепления подторпедника на его левом нижнем углу.

Фото 1.6. Выкручиваем болт М6 на правом нижнем углу подторпедника.

Фото 1.7. Снимаем подторпедник – зацепы по верхней кромке. Снимаем разъемы клавиш и вытаскиваем корпус датчика климат-контроля целиком.

Фото 1.8. Рукоятки отпирания капота и лючка бензобака не откручиваем. Выводим из зацепления упоры-фиксаторы рубашек тросиков из крепежа, а затем - бобышки тросиков из клавиш.

Фото 1.9. Выкручиваем винт М4 крепления обшивок рулевой колонки снизу.

Фото 1.10. Выкручиваем саморез крепления обшивок колонки под рулем справа и аналогичный - слева.

Работы, показанные на фото 1.9 и 1.10, можно не делать, если датчик удара не будет устанавливаться на кожухе-трубе рулевой колонке.

Фото 1.11. Выкручиваем саморез крепления обрамления доски приборов и вытаскиваем обрамление – внизу зацепы.

Фото 1.12. Выкручиваем три самореза крепления доски приборов и извлекаем её. Отсоединяем разъемы.

Фото 1.13. Вытаскиваем оси поворота перчаточного ящика справа и слева внизу. Ящик открываем и вытаскиваем.

Фото 1.14. Выкручиваем два самореза крепления ящичка на панели.

Фото 1.15. Аккуратно дергаем всю накладку за крышку ящичка под углом 45 градусов, освобождая клипсы по периметру. Осторожно, внизу – два зацепа за закраину, не пытаться поддеть накладку снизу - обломятся.

Фото 1.16. Для извлечения магнитолы и блока климат-контроля выкручиваем шесть саморезов. Работы на фото 1.14-1.16 облегчают прокладку проводов. Но их можно и не выполнять.

1.2. Подключение и установка автосигнализации Starline A91 на Toyota Ipsum 1996-2001

Фото 2.1. В разъемах приборной доски Toyota Ipsum 1996-1998 гг подключаем световую индикацию, контроль работы двигателя и контроль дверей.

Расположение этих же сигналов в разъемах автомобилей Toyota Ipsum 1999-2001 гг (с панелью Optitron) и Toyota Gaia другое.

Если смотреть на панель приборов сзади, то:

1. В левом оранжевом горизонтальном разъеме в нижнем ряду слева 1 и 3 контакты – повороты (зелено-желтый и зелено-черный), 1,2 и 3 контакты справа от края соответственно – лампа заряда (желтый), лампа масло (желто-черный), лампа двери (красно-белый)
2. в синем разъеме в верхнем ряду крайний справа – parking (коричневый) и в вертикальном белом разъеме справа в левом вертикальном ряду второй снизу – тахометр (черный).

Фото 2.2. Силовые провода подключаем в пучке с замка зажигания. IGN2 на время вращения стартера не отключается. Питание берем с бело-красного.

Фото 2.3. В пучке проводов блока ЦЗ (под рулем справа) подключаем управление ЦЗ «массой». Здесь же можно подключить общий провод и контроль дверей.

На Toyota Gaia последних выпусков ЦЗ встроен в монтажный блок. Провода управления - бело-зеленый (запирание) и синий (отпирание) в разъеме вверху монтажного блока.

Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте замка зажигания, куда выходит провод с концевика на педали тормоза.

Фото 2.5. Дополнительную блокировку можно сделать в сборке разъемов за перчаточным ящиком слева. Сине-черный провод средней толщины с реле бензонасоса.

Фото 2.6. Датчик удара можно закрепить на трубе поперечной жесткости за перчаточным ящиком справа.

Фото 2.7. Как вариант можно установить датчик удара на трубе-кожухе рулевого вала.

Фото 2.8. Провода в подкапотное пространство выводим через проходку за перчаточным ящиком.

Фото 2.9. Кнопку контроля капота устанавливаем на планке радиатора, рассверлив имеющееся отверстие.

Фото 2.10. Сирену устанавливаем на коробке воздухопритока над блоком дроссельной заслонки.

Фото 2.11. Датчик температуры крепим на рыме-крюке на переднем левом углу мотора.

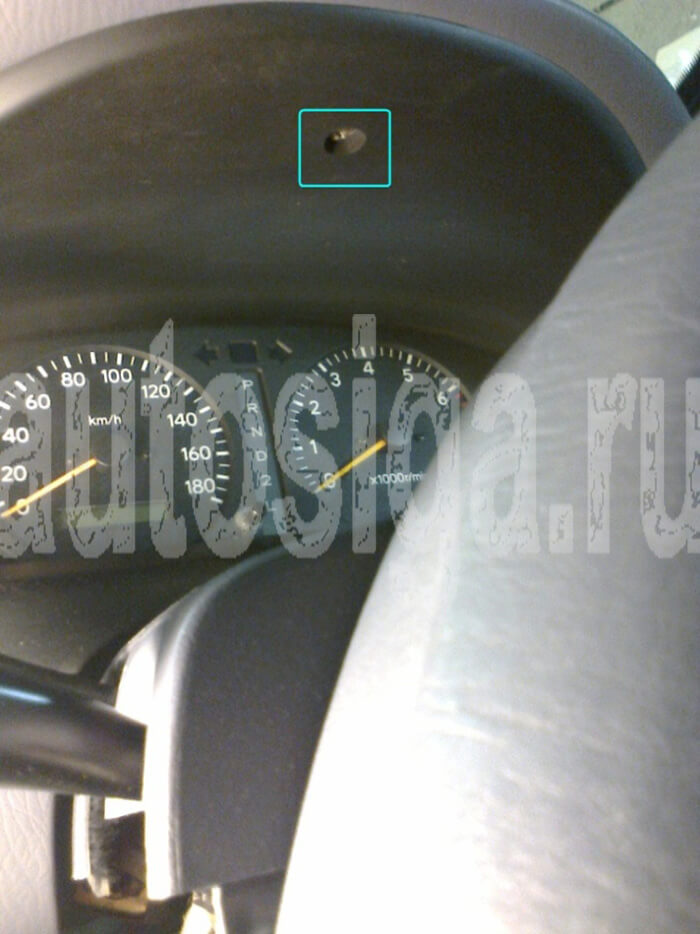

Фото 2.12. Светодиод устанавливаем в накладке правой стойки лобового стекла.

Фото 2.13. Приемо-передатчик наклеиваем на лобовое стекло.
