Точки подключения и карты установок сигнализации на Lada Granta

1. Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация

Замок зажигания:
+12 – коричневый
ign1 – синий/черный
стартер – красный

Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (в разрыв диод)

Порог водителя:
концевик водителя – красный/зеленый, к нему же подключаем остальные двери

Под капотом:
тахо – белый/черный на модуле зажигания
концевик капота в штатное место

Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).

Центральный замок ставим свой.

2. Фотоотчёт по подключению автосигнализации на Lada Granta комплектации Люкс

На замке зажигания:
+12 – розовый
стартер – красный
зажигание – синий/чёрный

Подключаемся к центральному замку в двери водителя согласно нижеприведённому рисунку.

Подключаемся к тахометру на малом разъёме электроусилителе руля – коричневый/красный провод.

В левом пороге подключаемся к концевикам дверей и багажника, поворотам, ручнику.

Подключаемся к концевику капота в жгуте, идущем под капот за монтажным блоком – белый/чёрный провод.

Для блокировки можно использовать провод бензонасоса – серый провод на тыльной стороне монтажного блока.

Для дистанционного отпирания багажника подаём минус на красный/белый провод на разъёме отпирания багажника.

3. Фотоотчёт по установке автосигнализации на Lada Granta 2011

Моя первая установка на Лада Гранта. Устанавливал SCHER-KHAN LOGICAR 2.

Фото 1. Показан монтажный блок, который очень трудно снять, так как, что бы открутить саморез мешает усилитель руля. Но для установки это не нужно будет делать.

Фото 2. Реле ЦЗ. И оно нам не нужно для установки.

Фото 3. Замок зажигания, традиционно ВАЗовский.

Фото 4. Левый порог, в котором берем: повороты – синий и синий/черный; ручник – коричневый/синий; бензонасос – серый (их там два, не путайте); дверь водителя – коричневый/зеленый (и вот засада, пассажирских концевиков нет и, мало того, вскрыв все пороги, я не обнаружил даже проводку для них).

Фото 5. Щиток приборов, в котором можно взять ручник – коричневый/синий, и водительскую дверь, которая здесь уже красный/зелёный. За щитком можно расположить блок сигнализации, места предостаточно.

Фото 6. Показан ЭБУ двигателя, он находится за перчаточным ящиком, с которого (правый разъём) можно взять сигнал генератора – коричневый/синий.

Фото 7. Подцепляемся к концевику багажника – белый/черный. В разрыв ставим диод.

Фото 8. Устанавливаем в моторном отсеке в штатное место концевик «еврик».

Фото 9. В водительскую дверь необходимо установить привод. Гофра из стойки в дверь стоит от Калины, нужно рассоединить разъем и в обеих половинках, в центре просверлить отверстие сверлом на 6мм и протащить провода для привода.

4. Точки подключения автосигнализации на Лада Гранта 2012

Замок зажигания:
+ 12V – розовый
IGN_1 – синий
Start – красный

Левый порог:
Повороты – синий и синий/чёрный
Бензонасос – серый
Концевик водителя – красный/зелёный
Ручник – коричневый/синий

Приборка:
Концевик водителя – красный/зелёный
Ручник – коричневый/синий

Центральный замок – установить электропривод в водительскую дверь, если нет электропривода в двери
Багажник – белый/чёрный; жгут в багажнике (ставим диод)
Тахометр – коричневый/красный; в комплектации норма можно взять на блоке электроусилителя руля

Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.

Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.

5. Точки подключения автосигнализации на Lada Granta 2017, комплектация с одним водительским концевиком

Замок зажигания:
+12 – коричневый
зажигание – синий/черный
стартер – красный

Центральный замок (силовое управление) – вставить провода в pin 2 и pin 7 в разъём электропривода водительской двери.

Сигнализация Pandora DX50 по can – обход иммобилайзера, заведённый двигатель, ручник, тормоз.

Сигнализация Starline A93 2Can по can – то же самое, что и Пандора ДХ50 плюс блокировка двигателя.

Концевик водительской двери (-) – зелёный/красный в пороге водителя. К нему же подключаем все установленные концевики дверей. В разрыв зелёно/красного ставим диод. Сигналкой подключаемся в разрыв со стороны концевика.

Концевик багажника (-) – белый/чёрный на подсветке багажника. Ставим диод в разрыв и подключаемся сигнализацией в сторону концевика.

Открывание багажника (+) – замкнуть контакты на кнопке отпирания багажника с помощью нормально-разомкнутых контактов реле.

Концевик капота – устанавливаем свой.

LIN нет.

Панель приборов:
CAN – розовый/зелёный и жёлтый/синий
повороты – синий и синий/чёрный

Бензонасос (+) – серый в пороге водителя

6. Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация

Замок зажигания:
+12 – черный
ign 1 – синий/черный
стартер – красный

Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (диод в разрыв)

Тахометр – серый на блоке ЭУР справа от руля в малом разъеме, пин 2

Порог водителя:
двери – коричневый/красный (диод в разрыв)
концевик багажника – на плафоне багажника белый/черный (диод уже есть в плафоне)

Концевики на остальные двери и капот ставим свои.

Проход под капот – через резинку гидрокорректора.

Центральный замок – в водительской двери в разъем установить пины 2 и 7, управление по "силе". Так как при включенном зажигании цз не закрывается, то программируем на сигнализации "завершение программной нейтрали по закрытию последней двери". Тогда все корректно работает.

Обход иммо – стандартно. Делал кольцо на замок.

7. Точки подключения автосигнализации на Lada Granta 2019, АКПП, Starline A93 2can2lin

Замок зажигания:
+12 – коричневый
ign 1 – синий/черный
acc – розовый
стартер – подключаем в сером разъеме снизу блока предохранителей, крайний красный

Из can двери, педаль тормоза, заведённый двигатель. При активации функции комфорт обязательно разрешаем управление штатной охранкой.

Панель приборов:
повороты – синий и синий/черный
can h – розовый/зеленый
can l – желтый/синий

шина LIN – красный/зеленый в разрыв (белый/зеленый в сторону разъема, белый – в сторону авто) в жгуте из двери водителя

багажник – черный/синий из багажника, в разрыв диод
капот – штатный концевик белый/черный, диод в разрыв

Бесключевой обход прошел обучение не при включении зажигания, а именно при попытке запуска (до запуска оба способа обучения выдали ошибку). Двигатель был с ДМРВ.

Проход под капот через пластиковую заглушку педали сцепления.

8. Фото подключения сигнализации на Lada Granta 2020

CAN шину взял на панели. Есть альтернативный вариант на блоке климат контроля.

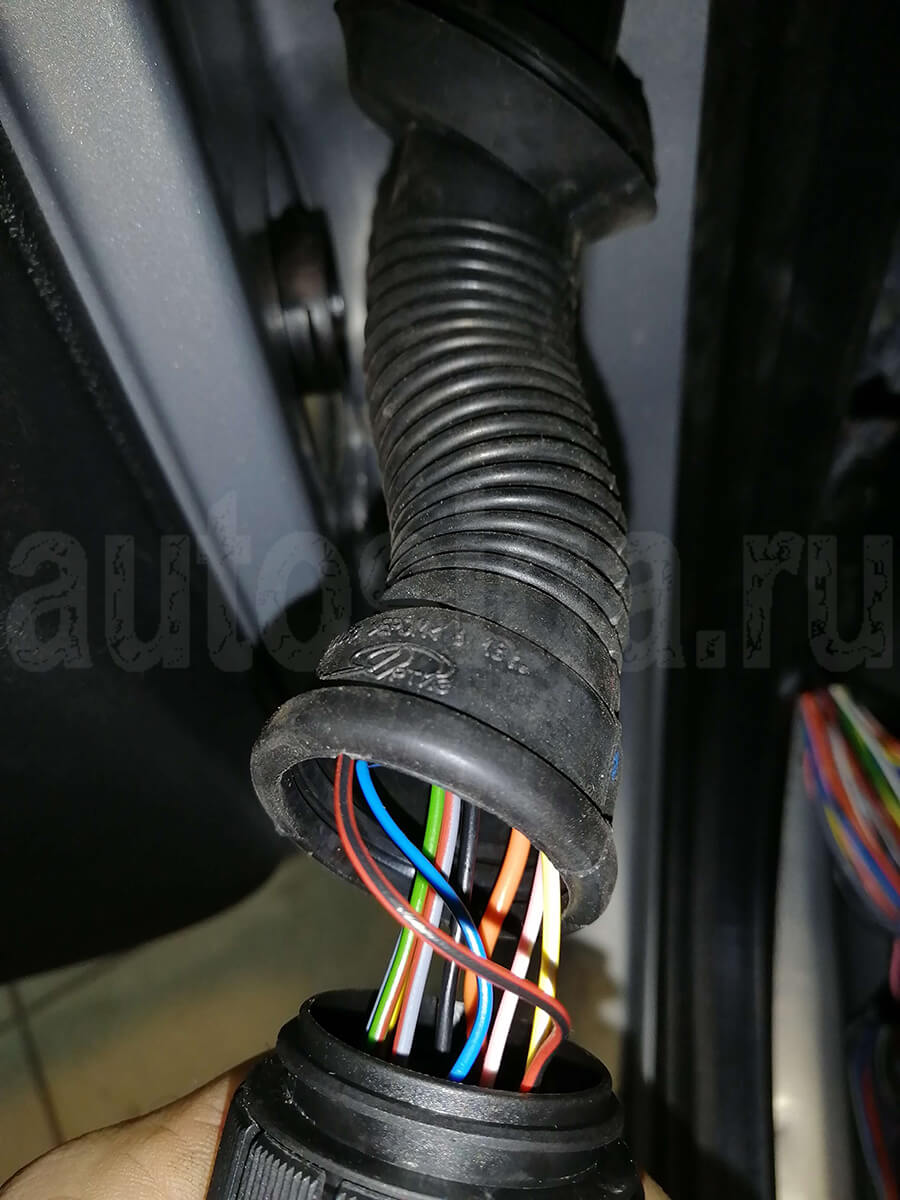

LIN шина изменила цвет и теперь она красная/чёрная.

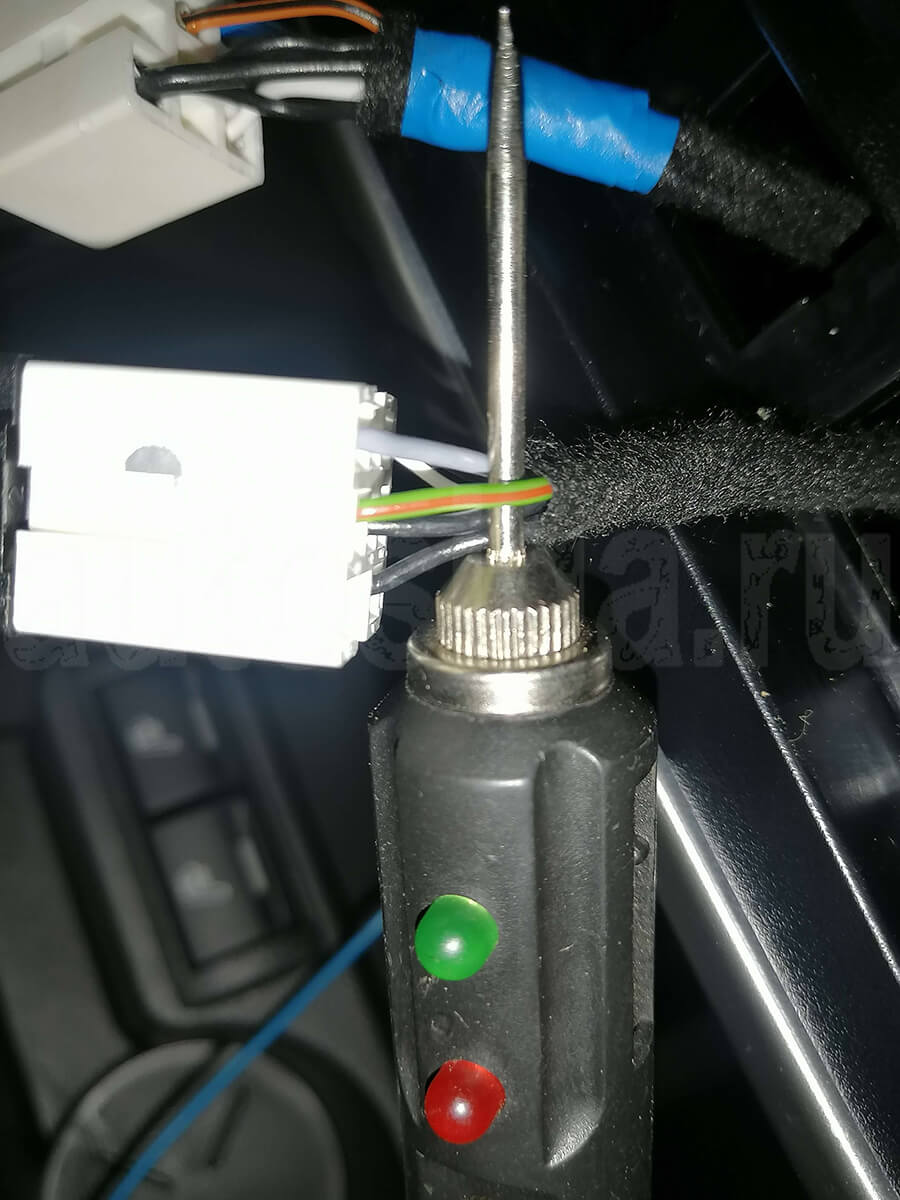

Подключил автоматическое включение обогрева заднего стекла и боковых зеркал. Для этого нужно на зеленый/коричневый провод кнопки обогрева на панели постоянно подавать минус.

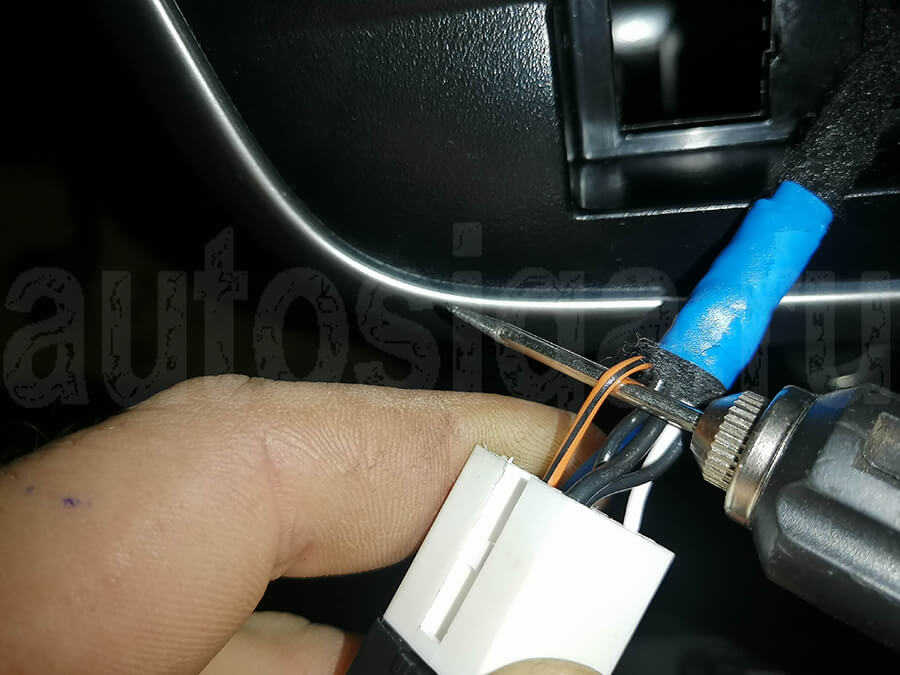

Также включил автоматическое включение электрического обогрева лобового стекла. Для этого необходимо кинуть минусовой импульс длительностью 1 секунда на оранжевый/чёрный провод кнопки включения обогрева. В этом случае есть одно НО! Необходимо реализовать задержку включения как минимум 3 секунды после успешного запуска.

Реализовал световую дорожку через ПТФ при снятии/постановке в охрану. Дорожка реализована на гибкой логике и включается на 20 секунд при снятии и постановке в охрану сигнализации.

Питание для реле можно взять с расположенного рядом розового провода.
