1. Точки подключения автосигнализации на Toyota Corona 1990

Замок зажигания:
12 В – белый и белый/красный
стартер – чёрный/белый
зажигание – чёрный/оранжевый
зажигание 2 – чёрный/желтый
acc – синий/красный

центральный замок – коричневый/белый (запирание) и коричневый/жёлтый (отпирание), толстый жгут на правой щеке около ноги водителя, рядом со жгутом из двери

повороты – зелёный/жёлтый и зелёный/чёрный, 8 и 10 пин, панель приборов, белый 10 пиновый разъём слева

концевик дверей – красный/белый, панель приборов, синий разъём

стоп-сигнал – зелёный/белый, лягушка

2. Фотоотчёт об установке автосигнализации с автозапуском на автомобиль Toyota Corona 1994 ("бочка")

Разбираем порог.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Снимаем накладку порога и накладку кик панели, далее разбираем подторпедник.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Выкручиваем саморезы крепления и два самореза ручки открытия капота.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

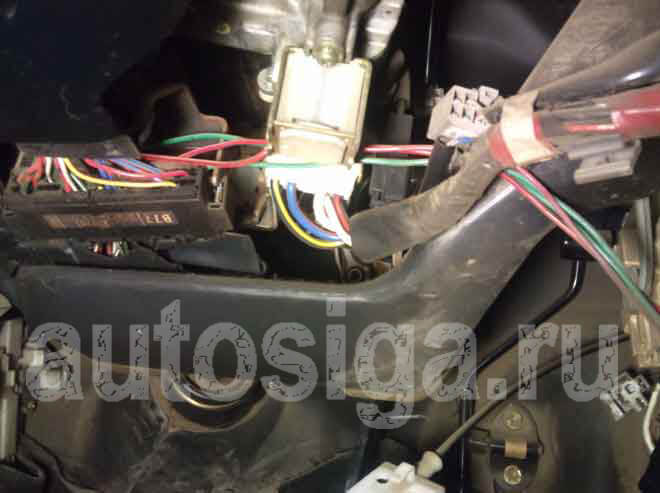

Далее снимаем крышку и отщёлкиваем разъём датчика климат-контроля. Получаем доступ к замку зажигания...

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

...и к разъёмам цз.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Снимаем фальшпанель щитка приборов.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Далее сам щиток.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Получаем доступ к разъёмам щитка и разъёму педали тормоза.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Протягиваем провода за щиток приборов. Здесь подключаем массу и провод контроля тормоза – зелёно/белый (+).

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

В правом разъёме концевики – красно/белый (-).

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

В левом разъёме:
чёрный провод – тахометр
зелёно/жёлтый – одна сторона поворотов.
В среднем разъёме:
зелёно/чёрный – вторая сторона поворотов.
Провода центрального замка и концевика багажника протягиваем вниз в кик панель водителя.

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

В кик панели находим два разъёма из двери водителя и подключаем управление центральным замком:
коричнево/красный – закрытие цз (-)
коричневый – открытие цз (-).

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Провод контроля концевика багажника по порогу протягиваем до лампы освещения багажного отсека и подключаемся к ней.
Найти нужный провод достаточно легко. На одном проводе к лампе висит постоянный плюс. Нам нужен второй.

Далее подключаем силовую часть:
белый и бело/красный – батарея (+)
сине/красный – аксессуары (+)
чёрно/жёлтый – зажигание 2
чёрно/белый – стартер
чёрно/красный – зажигание 1

Карта установка автосигнализации с автозапуском на автомобиль Toyota Corona

Далее протягиваем провода в моторный отсек. На данном авто подходящих переходов в моторном щите над педалями нет. Я обычно вытягиваю жгут через дверной переход и тяну по подкрылку до фары.

Устанавливаем датчик температуры, концевик капота, крепим сирену, делаем необходимые настройки, проверяем монтаж, собираем автомобиль.

3. Точки подключения автосигнализации на Toyota Spade 2013, ключ, без иммобилайзера

Замок зажигания:
+ – серый и черный
асс – синий
зажигание – розовый
зажигание 2 – голубой
стартер – чёрный

Двери, левый порог:
передняя правая – голубой
левая (сдвижная) – синий
задняя правая – зеленый
багажник – черный

центральный замок – желтый (открыть) и коричневый (закрыть), жгут из двери водителя, верхний ряд

стоп – зеленый на педали

тахометр – OBD 9 пин
