Точки подключения и карты установок сигнализации на Toyota Runx, Scepter, Sienna, Sienta, Solara, Succeed, Tundra, Urban Cruiser, Verso

Новое

1. Точки подключения автосигнализации на Toyota Runx и другие Coroll`ы

Замок зажигания:
+12 – чёрный/красный и зелёный (напротив красного)
ACC – зелёный (с другой стороны, напротив чёрного/белого)
зажигание – чёрный/белый
зажигание 2 – зелёный (посередине)
стартер – красный

бензонасос – чёрный/красный в пороге водителя
тормоз – зелёный/белый, лягушка

Панель приборов:
концевик дверей (-) – синий, первый в разъёме за панелью
тахометр – белый рядом с концевиком в этом же ряду
повороты – 2 белых, 4-ый и 5-ый в другом ряду и с другой стороны от конца (б-с-с-б-б)
габариты – сразу рядом с тахометром

центральный замок – зелёный/жёлтый и синий из двери вод-ля

2. Точки подключения автосигнализации на Toyota Runx 2004

Замок зажигания:
+12 – красный/чёрный и белый
зажигание – чёрный/белый
зажигание 2 – чёрный/жёлтый
ACC – синий/красный
стартер – красный

Панель приборов:
повороты – 2 белых, левый разъём (бел-бел-бел-бел-бел)
концевик – синий, правый разъём (син-бел-с-б-с-б-с-с)
зарядка – белый, правый разъём (с-б-с-с-б-с-с-с)

центральный замок – зелёный/жёлтый и синий/красный из двери водителя

3. Точки подключения автосигнализации на Toyota Scepter 1994

Замок зажигания:
+12 – чёрный/красный
зажигание – чёрный/жёлтый

генератор – зелёный/красный на приборной панели

В пороге:
повороты – зелёный/черный, зелёный/жёлтый
бензонасос – синий/чёрный

Кик-панель:
концевик водительской двери – красный/белый
концевик общий – красный/жёлтый

центральный замок из двери – зелёный (открыть), салатовый (закрыть)

4. Точки подключения автосигнализации на Toyota Sienna 1999

Рулевая колонка:
зажигание – чёрный/жёлтый и чёрный/красный
стартер – красный

габариты (+) – зелёный в белом разъёме в нижней передней части блока предохранителей

тахометр – жёлтый на катушках или синий на форсунке под пластиковой крышкой

концевик дверей – красный/белый в белом разъёме в середине блока предохранителей (может быть красный/чёрный в том же разъеме)
концевик багажника – зелёный/белый в водительском пороге

центральный замок (-) на водительской боковине:
запирание – синий/белый или светлый зелёный
отпирание – синий/красный и синий; для отпирания надо запитать оба провода через диоды, синий находится в нижнем жгуте

стеклоподъёмники:
водительское стекло – красный/синий;
пассажирское – красный с серебряными точками

стоп-сигналы – зелёный/белый

5. Точки подключения автосигнализации на Toyota Sienna 2001, Америка

Замок зажигания:
12v – белый/синий, белый/красный
зажигание 1 – чёрный/жёлтый
зажигание 2 – чёрный/красный (не пропадает при стартере)
стартер – красный

Щиток приборов:
концевик дверей + багажник
– красный/белый в среднем (белом) разъёме
генератор – жёлтый в левом (сером) разъёме

Белый нижний правый разъёме блока предохранителей:
поворотники – зелёный/чёрный, зелёный/жёлтый
тормоз – зелёный/белый
концевик двери водителя (имитация) – красный/зеленый

Центральный замок – голубой/белый (закрыть) и голубой (открыть) на личинке замка двери водителя; салатовый (закрыть) и синий/красный (открыть) на кнопке
Если закрыть по личинке – при аз/дз срабатывает тревога штатки: либо закрывать по кнопке (салатовый), либо провод, назначенный как обходчик, подключать на провод "ключ в замке".
После завершения аз/дз (отработке имитации двери) по кнопке центральный замок не открывается – поэтому цз цепляем через диоды на оба провода (и личинка и кнопка).

6. Точки подключения автосигнализации на Toyota Sienta 2006

Замок зажигания:
+12V – красный и жёлтый
стартер – синий
зажигание – белый
зажигание 2 – белый
асс – чёрный

Центральный замок (-) – розовый (запирание) и красный (отпирание) в жгуте из двери водителя

Щиток приборов:
повороты – серый в левом разъёме и красный в правом разъёме
концевик дверей – жёлтый в левом разъёме
тахометр – чёрный в правом разъёме

Тормоз – фиолетовый на педали тормоза

7. Точки подключения автосигнализации на Toyota Sienta 2018, ключ

Замок зажигания:
+12 – белый
Асс – синий
Ing 2 – голубой (верхний)
Ing 1 – розовый
Starter – голубой (нижний)

Приборка малый разъём:
Повороты силовые положительные – розовый и фиолетовый
Повороты слаботочный отрицательный – красный

Жгут из двери водителя:
Закрыть центральный замок, отрицательный – фиолетовый
Открыть центральный замок, отрицательный – бежевый

Жгут правого порога:
Концевик водительский – красный
Концевик задний правый – синий

Жгут левого порога:
Концевик передний левый – черный
Концевик задний левый – синий
Концевик багажника – белый

OBD разъем:
Тахометр – салатовый

Иммобилайзера в данном автомобиле нет. Обход не требуется.

8. Точки подключения автосигнализации на Toyota Solara 2001

Замок зажигания:
+ 12 В – белый/красный
асс – синий/красный
зажигание – чёрный/жёлтый
зажигание № 2 – чёрный/красный
стартер – красный

клаксон (-) – зелёный/чёрный, рулевая колонка

Спереди блока предохранителей:
парковочные огни – зелёный
концевик дверей – красный/белый

Кик-панель:
багажник – красный/жёлтый
запирание дверей – светлый зелёный
отпирание дверей – зелёный

снятие с охраны – синий, блок предохранителей штатной сигнализации

тахометр – зелёный, 10-штыревой коннектор у воспламенителя

стоп-сигналы – зелёный/белый у выключателя

9. Точки подключения автосигнализации на Toyota Succeed 2006

Замок зажигания:
+ 12V – белый/синий и белый/красный
Стартер – чёрный тонкий
Зажигание – чёрный
Зажигание 2 – чёрный/жёлтый
АСС – синий/красный

Центральный замок (-) – коричневый/жёлтый (запирание), зелёный/жёлтый (отпирание), жгут из двери водителя

Панель приборов:
Повороты – зелёный/жёлтый и зелёный/чёрный
Концевик дверей – красный/белый

Тахометр – чёрный, разъём диагностики
Тормоз – зелёный/красный, педаль тормоза

10. Точки подключения автосигнализации на Toyota Succeed 2014

Замок зажигания:
+12 В – белый/синий толстый
зажигание 1 – синий толстый
зажигание 2 – розовый тонкий (не пропадает)
асс – толстый синий
стартер – зелёный тонкий

Центральный замок (-) – в пороге жгут из двери, зелёный (открыть) и светлый коричневый (закрыть).

Щиток приборов:
повороты – маленький разъём, светлый зелёный и сиреневый
концевики – в черном разъёме красный 3-тий пин

Тахометр – крайний на диагностическом разъёме

11. Точки подключения автосигнализации на Toyota Tundra 2008

Так как замок зажигания полностью слаботочный, то +12В берем из другого любого удобного места.
За "щекой" водителя есть белый незадействованный разъем с "жирными" синим и черным проводами, +12В можно взять с черного провода.

Замок зажигания:
IGN1 – голубой
IGN2 – черный
ACC – серый
ST – зеленый – импульсное управление, выставлять минимальное время вращения стартера!

управление центральным замком – "щека" водителя, большой синий разъем:
белый – закрытие (-)
красный – открытие (-)

блок разъемов над блоком предохранителей:
передняя левая дверь – верхний правый разъем, коричневый.
задняя левая дверь – верхний левый разъем, зеленая вставка, темно-серый.
правые двери – второй сверху правый разъем, светло коричневый и синий.
габариты – верхний левый разъем, серая вставка, зеленый провод (+).
поворотники – левый разъем лицевой панели, голубой провод (минусовое управление!).

тахометр – белый провод в OBDII

12. Фото точек подключения автосигнализации на Toyota Tundra 2021, PTS

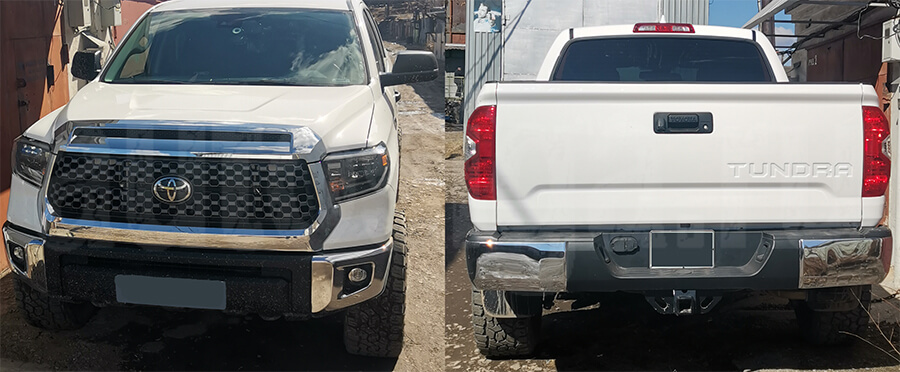

Тойота Тундра 2021
Toyota Tundra 2021

Tundra была с четырьмя дверьми, без люка.

Код автомобиля для сигнализаций Pandora/Pandect 2141. Обход штатного иммобилайзера: Toyota can.

По can Pandora DX-4G S Plus:

  • все 4 двери;
  • капот;
  • зажигание;
  • заведённый двигатель (тахометр);
  • паркинг;
  • тормоз;
  • блокировка двигателя;
  • обход штатного иммобилайзера;
  • slave;
  • управление штаткой (обязательно разрешите, чтобы не кричала штатка при снятии с охраны Pandora);
  • повороты;
  • центральный замок;
  • включённые габариты;
  • пробег;
  • дистанционный запуск штатным брелоком.

Поднятием стёкол на этом автомобиле Pandora не управляет и топливо не видит. Видимо, зависит от комплектации авто.

К can можно подключиться на блоке BCM слева от рулевой колонки.

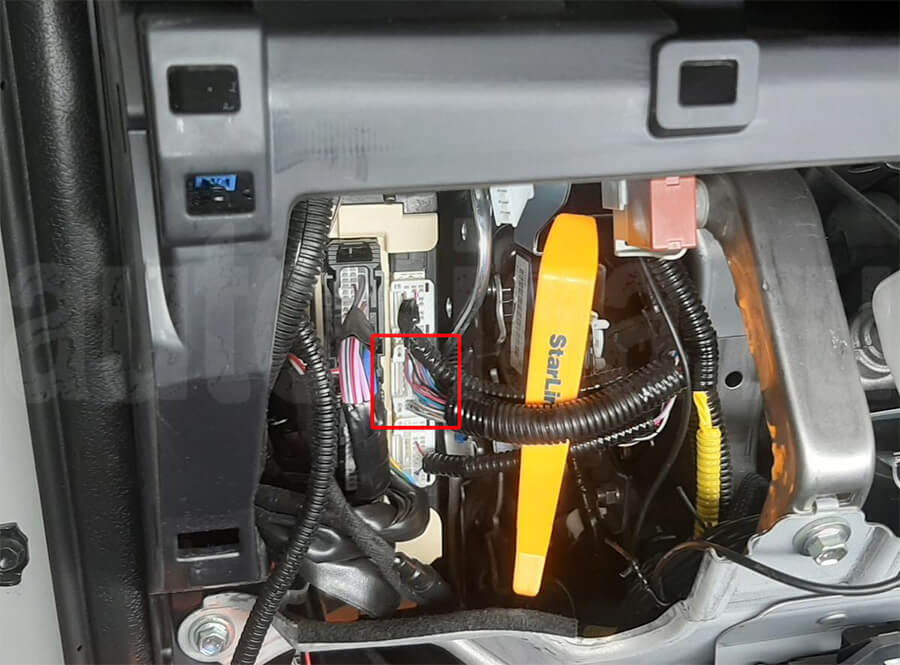

Расположение блока BCM на Toyota Tundra 2021
BCM и нужный разъём для подключения

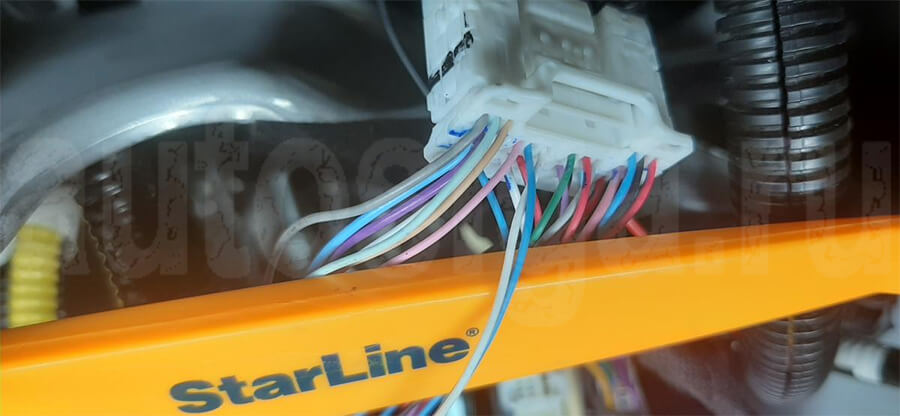

Подключение к can на Toyota Tundra 2021
Can-H – синий (pin 14), Can-L – белый (pin 13)

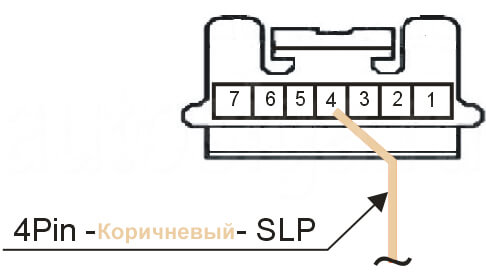

Для автозапуска подключаемся выходом Pandora, назначенным как стартер, к коричневому проводу на разъёме под рулевой колонкой.

Подключение к slpToyota Tundra 2021

На всё время автозапуска разрываем провод Telematics. На нём постоянно +12В. Находится с тыльной стороны BCM в нижнем разъёме.

Разрыв провода Telematics Toyota Tundra 2021
Telematics (+12V) – красный (pin 33)

Не забываем запрограммировать холостой ход и обучить обходу иммобилайзера.

13. Точки подключения автосигнализации на Toyota Urban Cruiser 2012, АКПП

Замок зажигания:
Зажигание – розовый тонкий
Печка – синий
Стартер – черные два провода, идут вместе (подключены параллельно)

Тормоз – зеленый на лягушке

BCM:
Постоянный плюс – синий толстый
Концевые дверей – красный, зеленый, синий, голубой, 1-ый разъем слева, развязка 4-мя диодами.
Багажник – бледно голубой, 1-ый разъем слева
Поворотники – желтый, синий, 2-й разъем слева
Центральный замок – белый, светлый коричневый, 3-й разъем слева

Генератор – синий на приборном щитке, правый разъем.

Блок удобно располагать за приборным щитком.

14. Точки подключения автосигнализации на Toyota Verso 2013

Замок зажигания:
+12V – толстый белый
ACC – серый тонкий
IGN1 – серый толстый
IGN2 – белый тонкий
Стартер – красный толстый и зелёный тонкий

Центральный замок (-) – голубой (закрыть), розовый (закрыть) в отдельном штекере с 3-мя проводами

Левый порог:
передняя левая дверь – белый тонкий
задняя левая дверь – зелёный тонкий
багажник – бледный зелёный тонкий
педаль тормоза (+) – голубой тонкий

Правый порог:
передняя правая дверь – коричневый тонкий
задняя правая дверь – бледный голубой

Приборная панель:
повороты (+) – синий и желтый
генератор (+) – розовый

Переход под капот – штатная резинка выше педали газа.

Сирену ставил на правую стойку, концевик капота справа над фарой, датчик температуры на двигатель.

Обходчик иммобилайзера Starline BP03.

Блок сигнализации слева от приборки – там места "море".
