Точки подключения и карты установок сигнализации на Toyota Porte, Premio, Probox, Progres, Ractis, Raum

Точки подключения автосигнализации на Toyota Porte 2005

Замок зажигания:
+ – белый/красный и белый/синий
асс – синий/чёрный
зажигание – чёрный/красный
зажигание 2 – чёрный/жёлтый
стартер – чёрный

зарядка – жёлтый, крайний на панели приборов

центральный замок (-) – зелёный/чёрный (открыть) и синий/белый (закрыть) из двери водителя

Крайний левый разъём в блоке с предохранителями:
повороты – зелёный/чёрный и зелёный/жёлтый
тормоз – зелёный/белый
концевики дверей – красный (водителя) и красный/белый (левая передняя и задняя)

Точки подключения автосигнализации на Toyota Porte 2014 без иммобилайзера

Двери:
водительская – голубой, левая кик-панель, верхний разъем
правая задняя – зеленый, левая кик-панель, верхний разъем
левая дверь – салатовый, блок контроля с пассажирской стороны, верхний разъем
багажник – чёрный, блок контроля с пассажирской стороны, верхний разъем

Разъем панели приборов,нижний ряд:
аварийка – салатовый, бежевый
генератор – желтый

Центральный замок – бежевый (закрывание), желтый (открывание) в разъеме из водительской двери, верхний ряд

Тормоз – зеленый, педаль тормоза

Точки подключения автосигнализации на Toyota Premio 2003

Замок зажигания:
+12 – белый/красный и белый
стартер – чёрный/белый
acc – красный/чёрный
зажигание – чёрный/жёлтый толстый
зажигание 2 – чёрный/жёлтый тонкий

Концевик (-):
синий от концевика задней правой двери
красный/белый на подсветке замка зажигания (вежливая подсветка 5 сек)

стоп – зелёный/белый, педаль тормоза

За панелью приборов:
тахометр – чёрный/белый
повороты – зелёный/жёлтый и зелёный/чёрный

зарядка – зелёный/жёлтый, мозги (за бардачком) в верхнем разъёме (или генератор)

центральный замок – синий/белый и синий/чёрный в двери водителя
открытие багажника (силовой) – чёрный/красный, порог пассажира

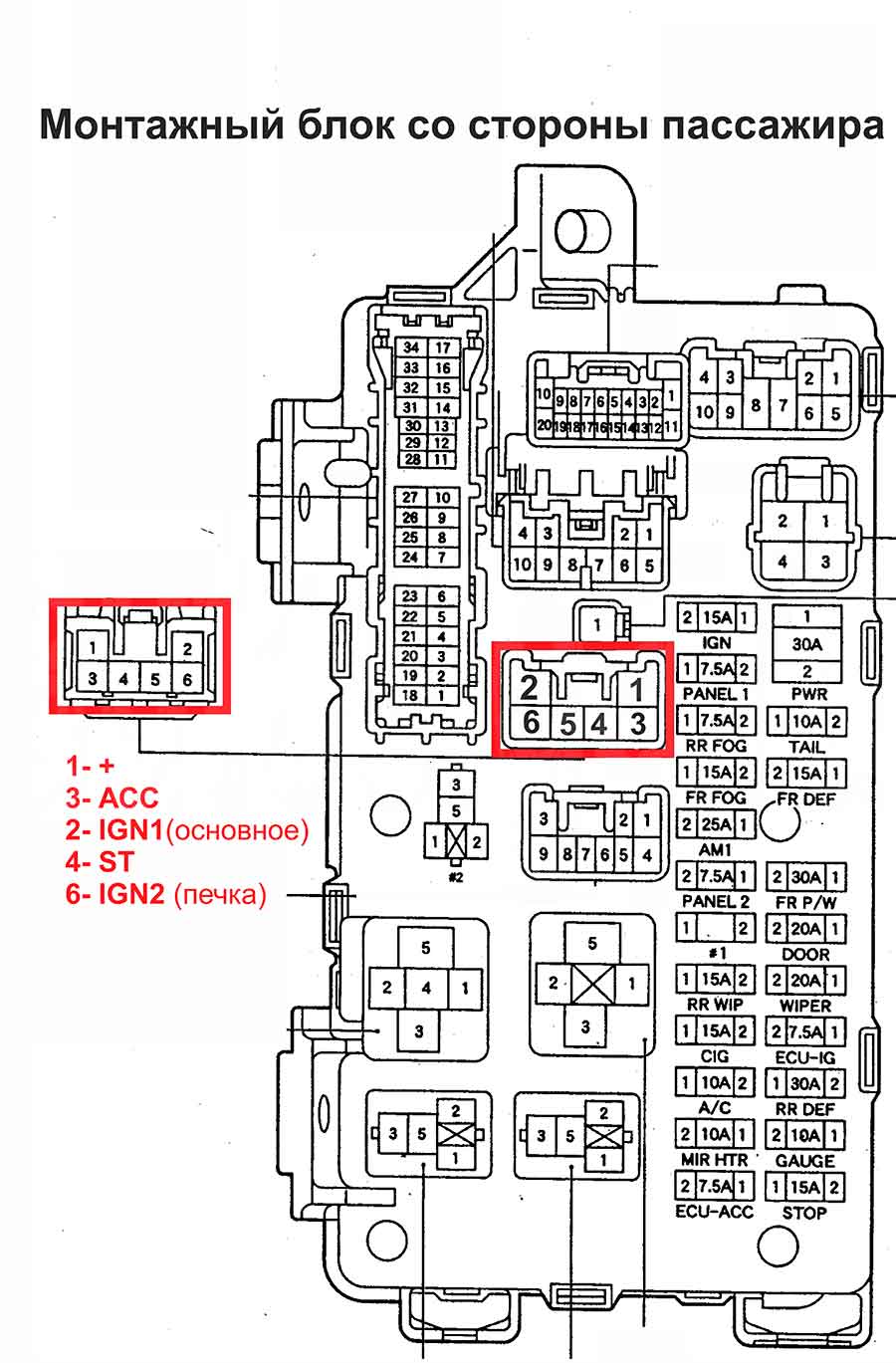

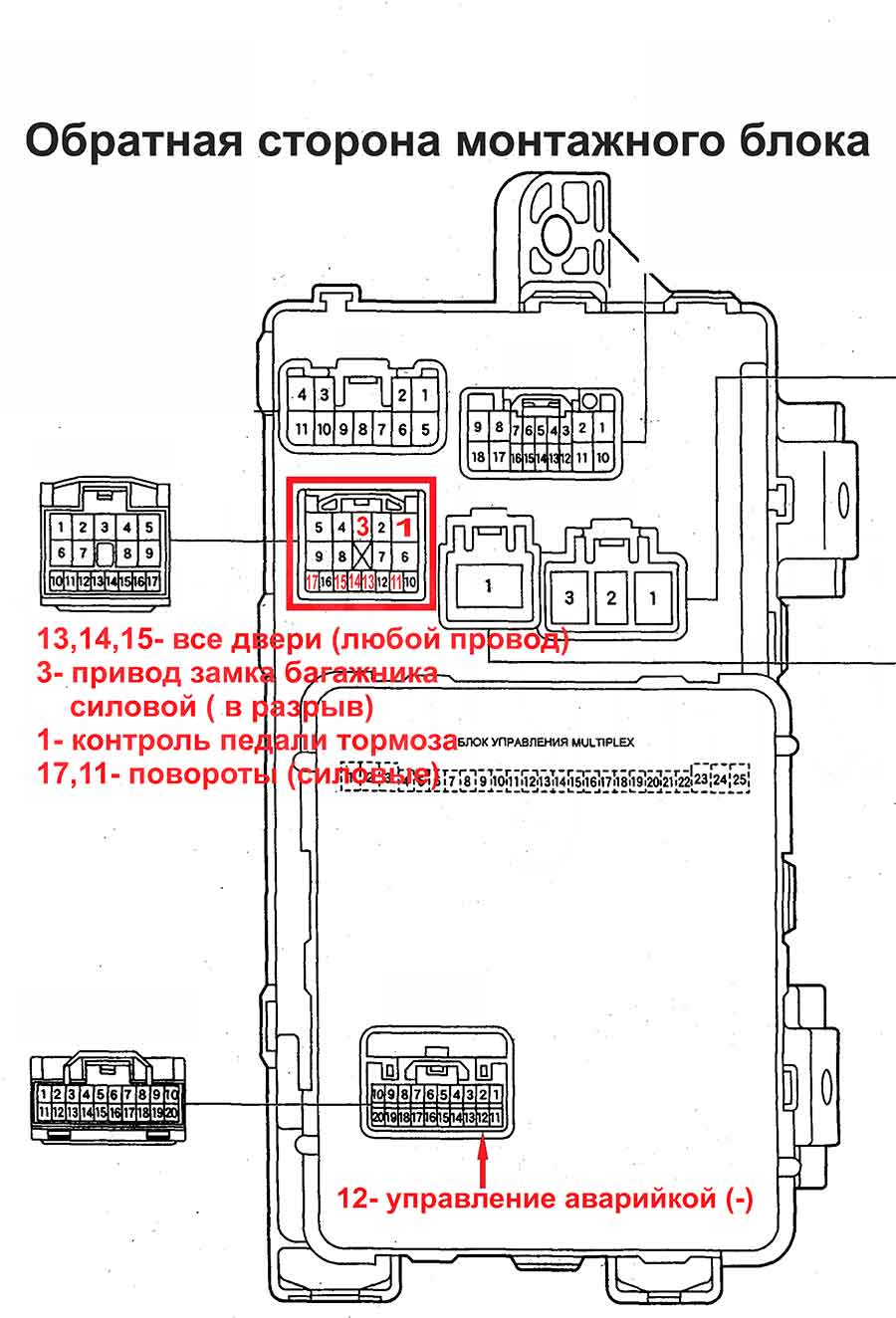

Точки подключения автосигнализации на Toyota Premio (Allion) T240 2001-2007

Цель данного подключения – организовать монтаж с наименьшим разбрасыванием проводов и наименьшим использованием силовых цепей.

Ставилась StarLine B9, поэтому пришлось использовать силовое подключение поворотов. Аварийкой можно управлять и по минусу, используя 1 провод.

Для управления замком и багажником использовалась слаботочка, для этого пришлось впаяться в блок мультиплекс, данное подключение можно посмотреть здесь – https://autosiga.ru/elektroprovodka/toyota/882-ustanovka-avtosignalizatsii-na-toyota-wish-tochki-podklyucheniya-raspolozhenie-i-tsveta-provodov.

Для центрального замка можно прокинуть провода в дверь водителя. Я не стал этого делать по причине, указанной в самом начале. Все подключения на монтажном блоке и двух его разъёмах.

Контроль работы двигателя по тахосигналу. Взять можно с OBD разъёма или на блоке управления двигателем рядом с монтажным блоком – верхний разъём (провод легко вызвонить с OBD разъёма).

Контроль багажника подключался на плафоне в багажнике (единственное место, куда пришлось тянуть провод, не считая подкапотного пространства). Провод питания лампы плафона багажника также выходит на разъём, где подключён контроль дверей, это 10 контакт, но жертвовать подсветкой багажника не стал. Это касается автомобилей до 2004 года, с 2004 можно найти провод контроля багажника на монтажном блоке.

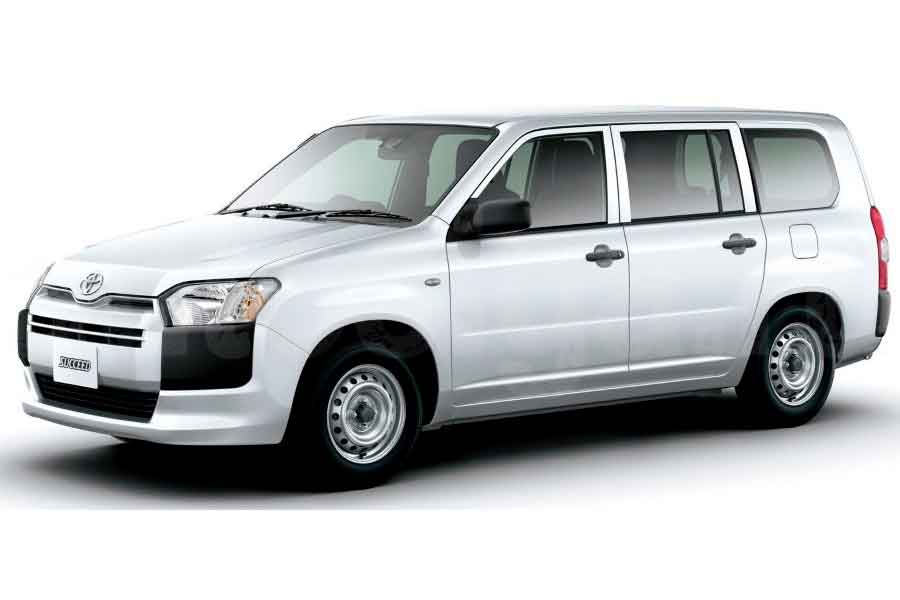

Установка сигнализации на Toyota Probox XP50, XP160  07.2002 – 08.2014

Жгут замка:
+12 – белый/синий
Зажигание 1 – чёрный/жёлтый
Зажигание 2 – чёрный
Асс – синий/красный (можно не использовать)
Стартер – чёрный тонкий

Тахометр – контакт №9 в OBD

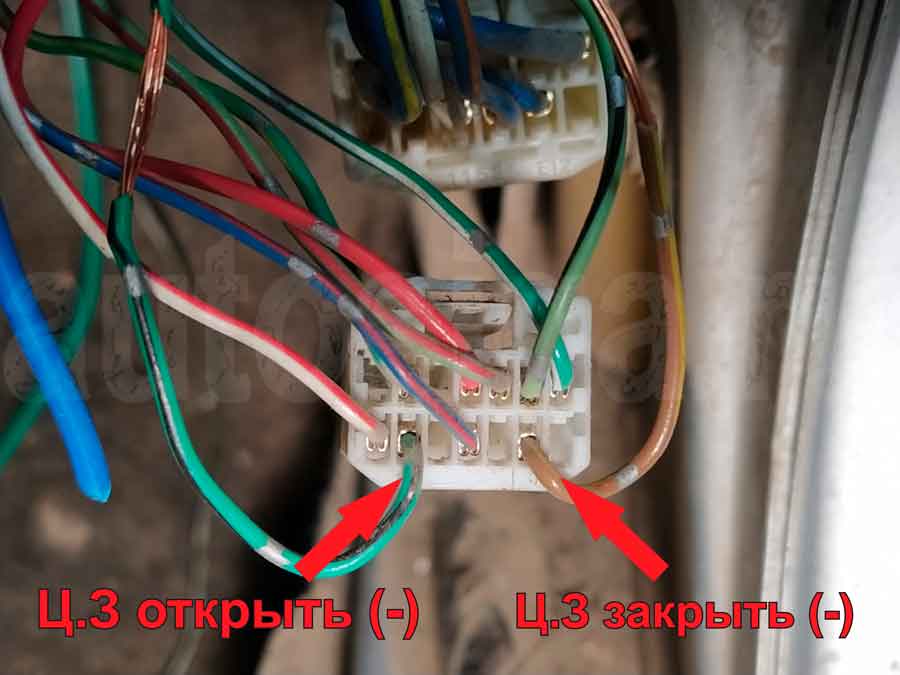

Центральный замок – жгут с водительской двери: коричневый/жёлтый (закрывание) и зелёный/чёрный (открывание)

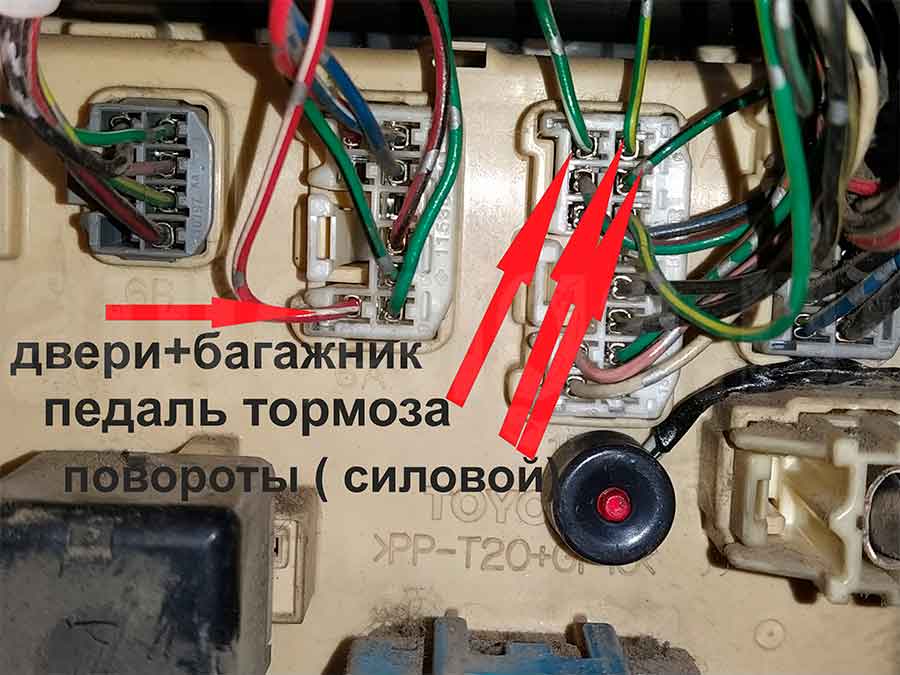

Блок предохранителей:
Повороты – зелёный/чёрный и зелёный/жёлтый
Стоп – зелёный/белый
Двери + багажник (-) – красный/белый (все при подключенной приборке)

Повороты, двери, стоп

Точки подключения автосигнализации на Toyota Probox 2005

Жгут замка:
+12 – белый/синий
Зажигание 1 – черный/желтый
Зажигание 2 – черный
Асс – синий/красный
Стартер – черный тонкий

Правый водительский порог:
Повороты – зелёный/черный и зелёный/желтый
Стоп – зелёный/белый
Дверь водителя (-) – красный
Двери пассажирская + багажник (-) – красный/белый
Бензонасос – черный/красный

Точки подключения автосигнализации на Toyota Probox 2012

Разъем панели приборов:
концевик водительской двери (-) – красный
концевик остальных дверей (-) – красный/белый
аварийка (+) – зеленый/черный и зеленый/желтый
генератор (+) – зеленый

Центральный замок – жгут с водительской двери: коричневый/желтый (закрывание) и зеленый/черный (открывание).

Точки подключения автосигнализации на Toyota Probox 2014

Разъем панели приборов:
аварийка – салатовый и розовый, маленький белый разъём
контроль запуска – розовый (9 пин), большой черный разъём
двери – красный (18 пин) пассажирские, красный (19 пин) водительская

Центральный замок – верхний маленький белый разъём с водительской двери: бежевый (13 пин) закрыть, зелёный (9 пин) открыть.

Точки подключения автосигнализации на Toyota Probox 2016

Замок зажигания:
+12 – толстый белый/синий
ACC – толстый голубой
IG1 – толстый голубой
IG2 – тонкий розовый
ST – тонкий зеленый

Панель приборов:
дверь водителя и остальные – два красных (рядом друг с другом), чёрный разъём
поворотники – фиолетовый и салатовый (рядом друг с другом), белый разъём

центральный замок – бежевый (закрывание) и зеленый (открывание), жгут из двери водителя

стоп – зеленый на разъёме тормоза

тахометр – 9-й пин (салатовый), диагностический разъём

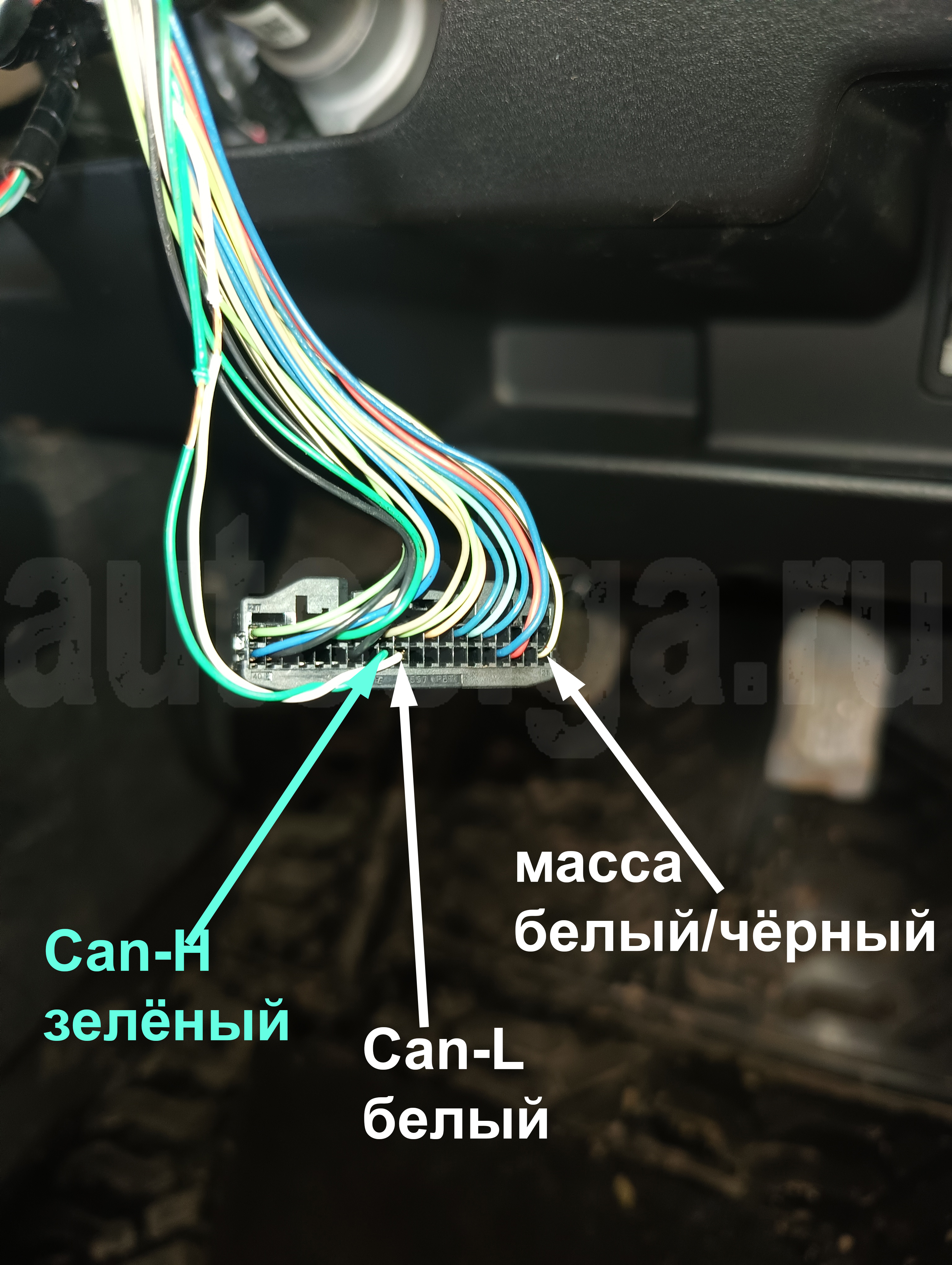

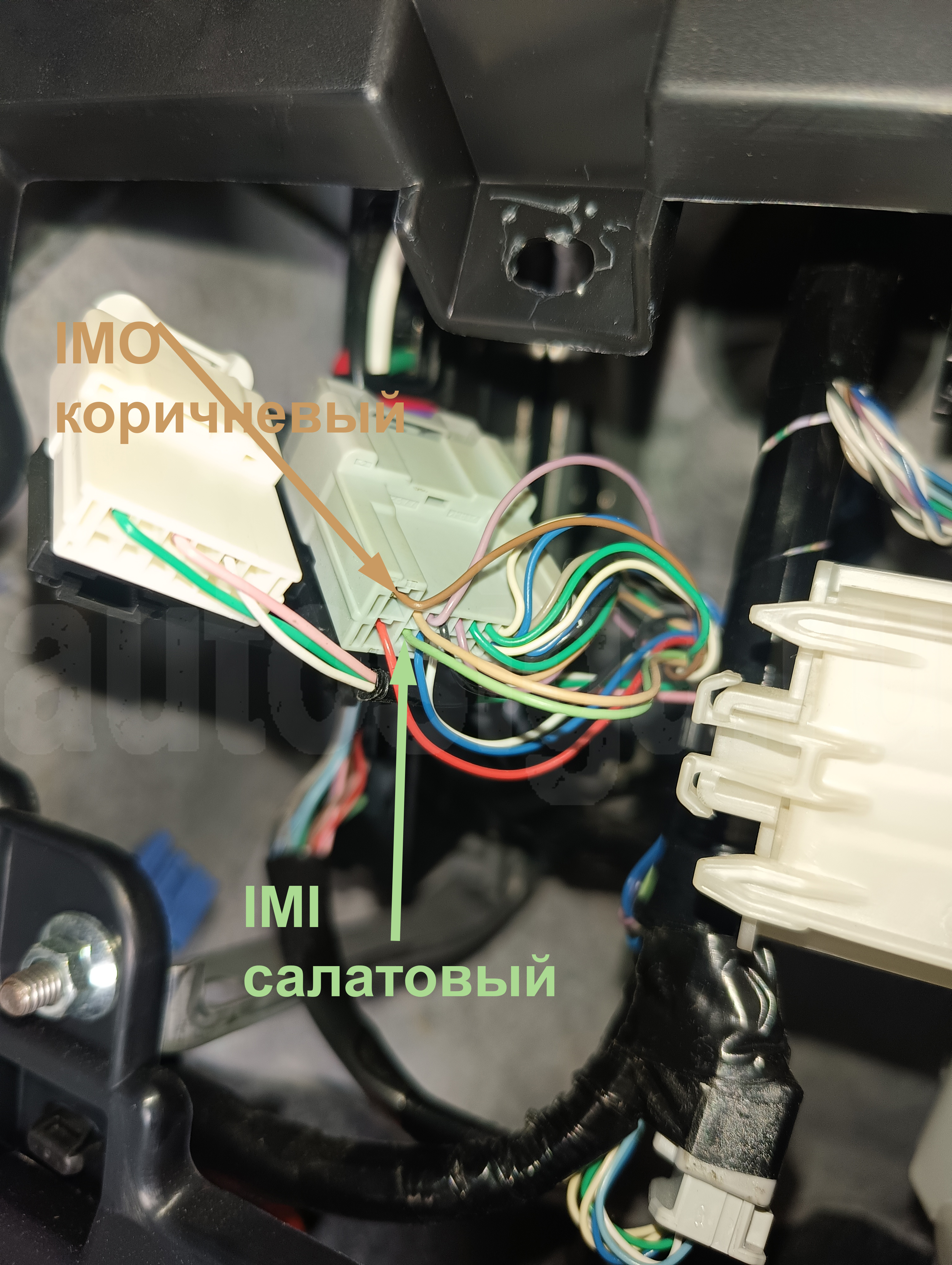

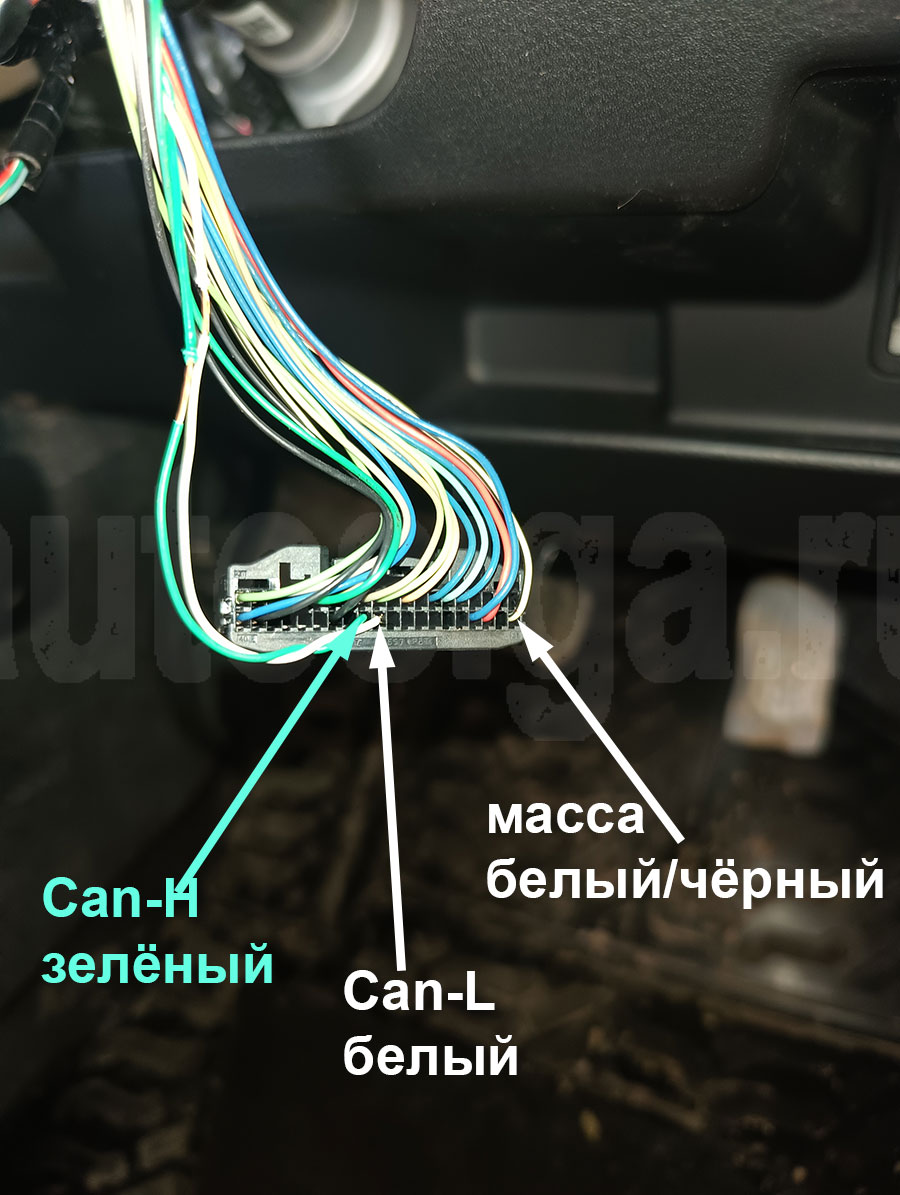

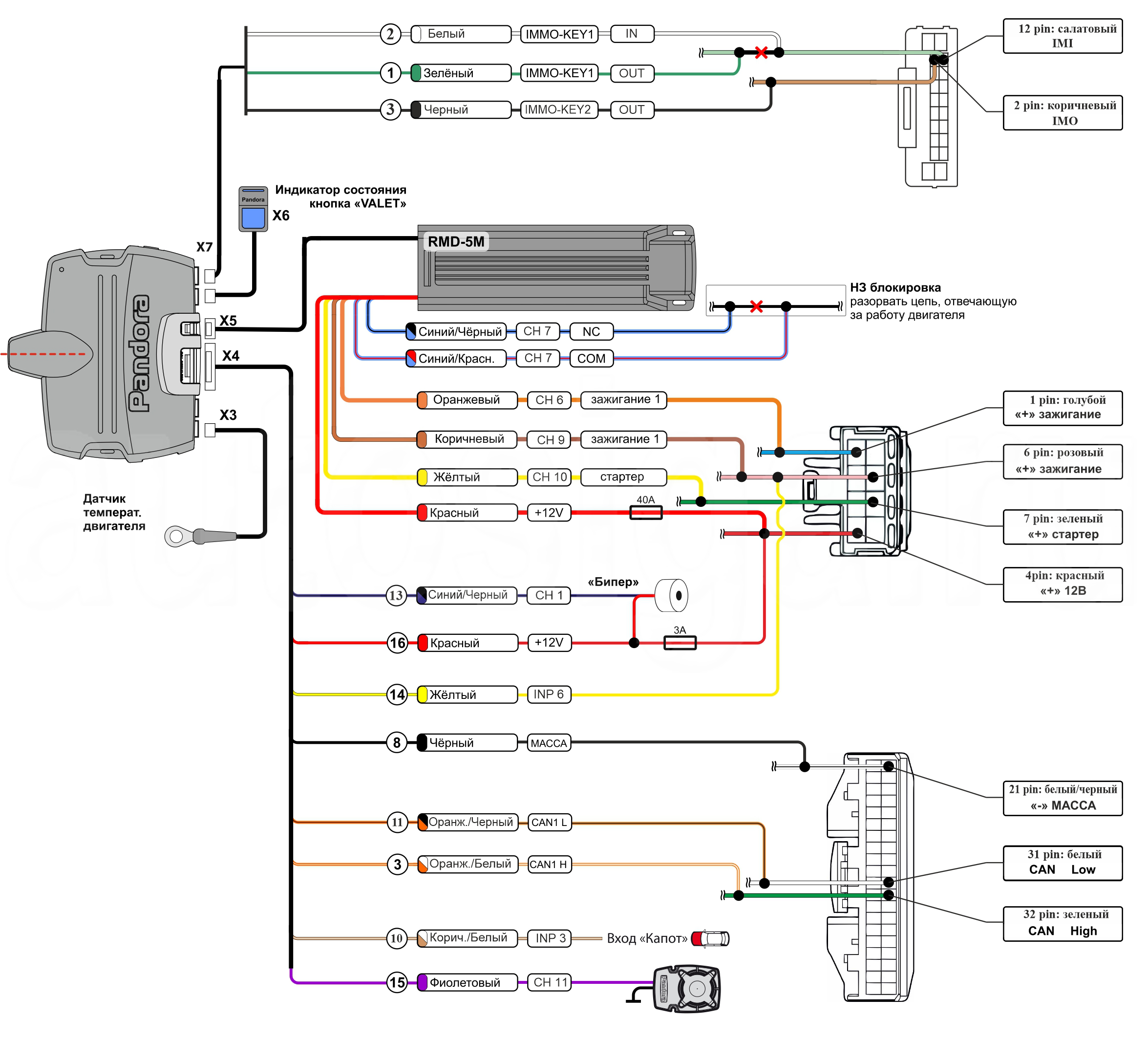

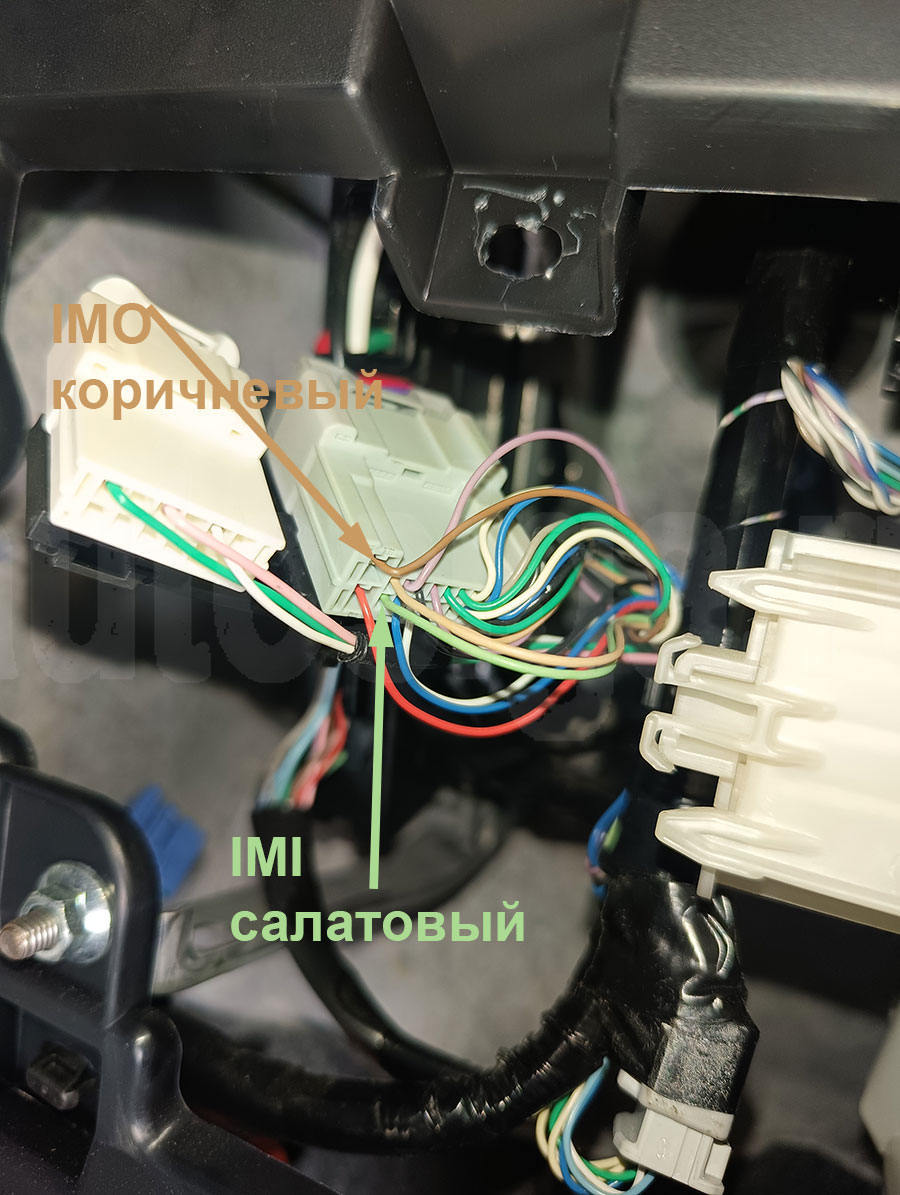

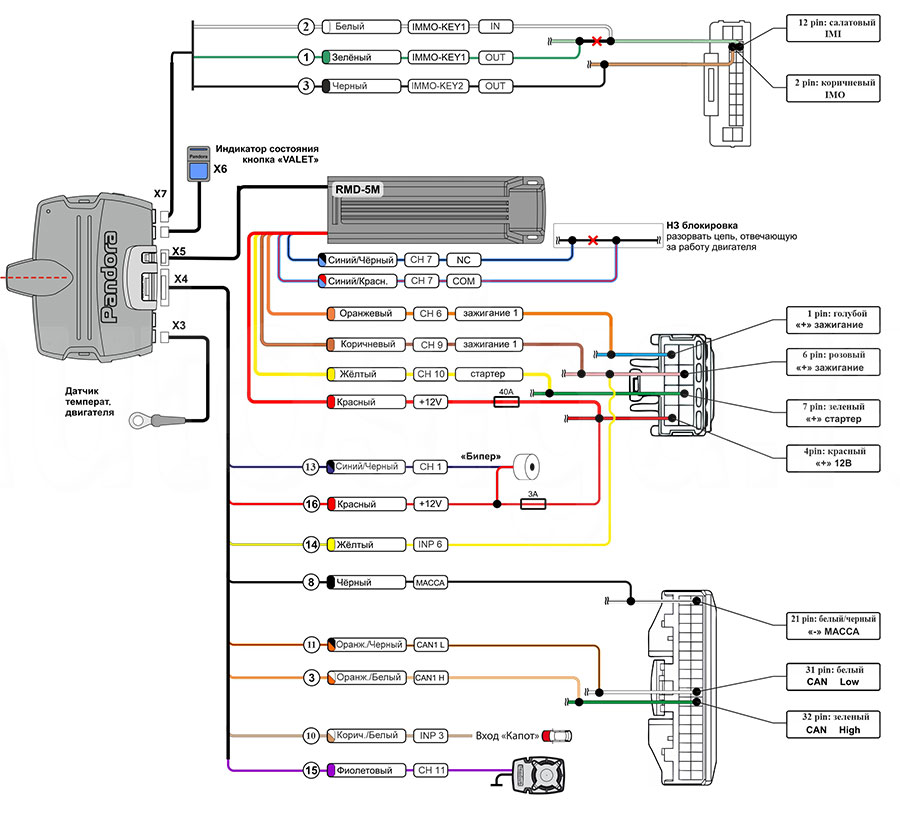

Точки подключения автосигнализации на Toyota Probox 2017

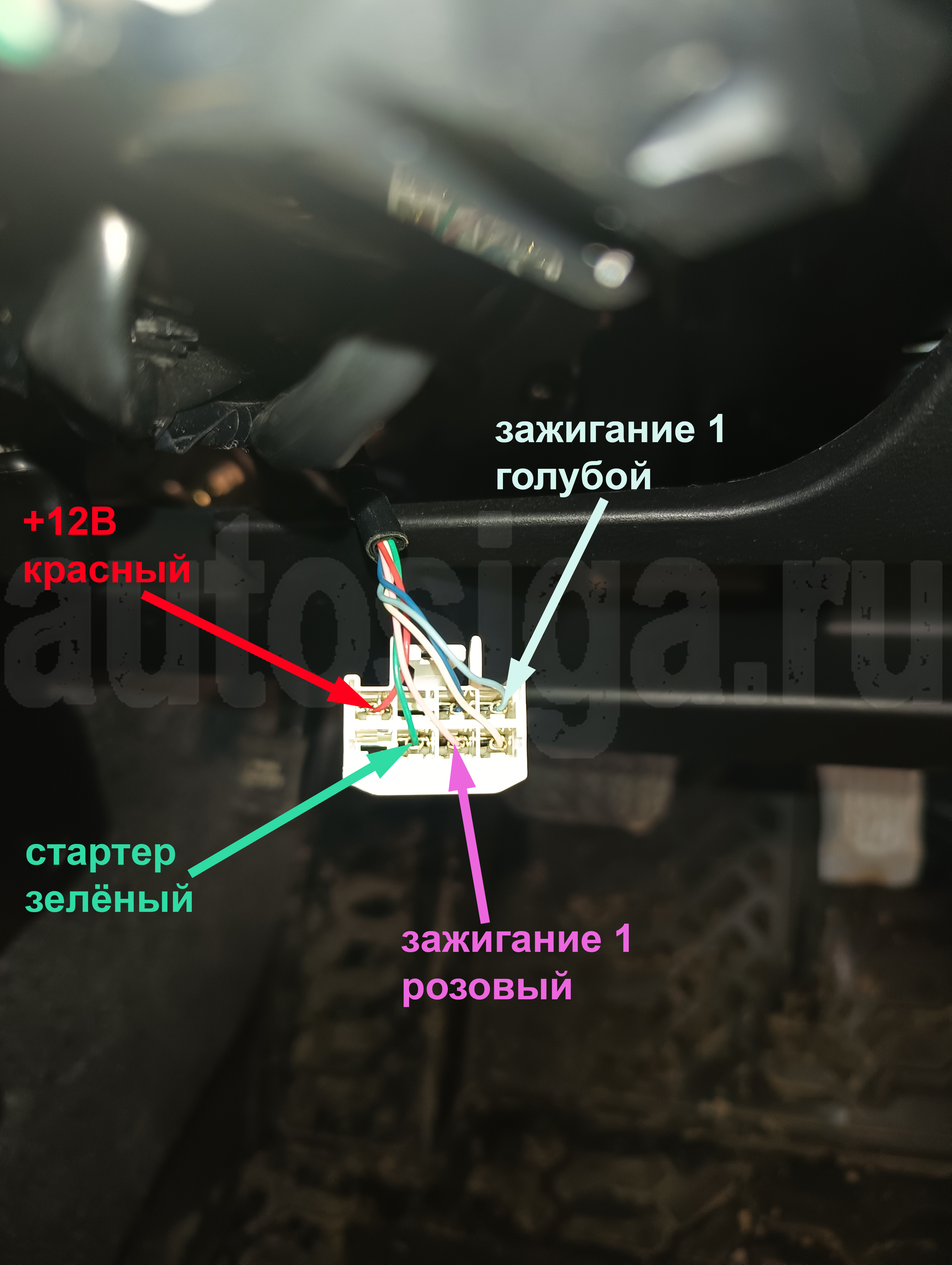

Замок зажигания:
+12 – красный, белый
ACC – синий
IG1 – розовый
IG2 – голубой
ST – зеленый

Правый порог:
Дверь передняя левая – красный
Дверь задняя левая – красный
Дверь задняя правая – красный
Дверь передняя правая – красный
Дверь багажника – красный
Бензонасос – черный

Управление поворотниками (-) – синий на кнопке
Стоп – белый на педали тормоза
Центральный замок – бежевый (закрыть), зелёный (открыть) из двери водителя
Тахометр – салатовый на диагностическом разъеме

Точки подключения автосигнализации на Toyota Progres 1999

Замок зажигания:
+12V – белый/чёрный и белый/красный
ACC – чёрный/красный
IGN1 – чёрный/жёлтый
IGN2 – чёрный/белый
Стартер – чёрный

Двери:
Так как концевики отсутствуют на стойках, а расположены в замках дверей, то можно взять с панели приборов с лампы открытых дверей. А можно взять с подсветки замка зажигания. При закрытии замков она гаснет. Развязать диодом.

Багажник – тянуть провод до лампы подсветки багажника, развязать диодом.

Педаль тормоза – белый на лягушке.

Центральный замок – тянуть из водительской двери два провода через гофру к кнопке открытия – закрытия.

Открытие багажника (-) – серый на разъёме кнопки открытия.

Контроль заведённого двигателя (импульсы) – черный/белый провод, пятый вывод слева верхнего ряда. Блок под капотом, ниже аккумулятора около чашки амортизатора.

Повороты (+) – кто-то до меня вывел два провода поворотов с панели приборов.

Точки подключения автосигнализации на Toyota Ractis 2007 правый руль, АКПП

Замок зажигания:
+ 12V – жёлтый (толстый)
стартер – чёрный (двойной)
зажигание_1 – зелёный (толстый)
зажигание_2 – розовый (тонкий)
АСС – белый (толстый)

Большой левый чёрный/белый разъём на блоке реле и предохранителей за бардачком:
передняя левая дверь – голубой
передняя правая дверь – красный
задняя левая дверь – зелёный
задняя правая дверь – голубой
дверь багажника – голубой
Расположение на разъёме см. ниже на рисунке

повороты – бирюзовый и зелёный, чёрный разъём справа внизу на блоке за бардачком

центральный замок – оранжевый и коричневый, нижний белый разъём внизу у правой ноги водителя

педаль тормоза – зелёный, кнопка на педали тормоза

зарядка – синий провод в правом верхнем углу, на комбинации приборов правый разъём

Точки подключения автосигнализации на Toyota Ractis 2009 правый руль, АКПП

Замок зажигания:
+ 12 В – жёлтый
стартер – чёрный
зажигание 1 – зелёный
зажигание 2 – розовый
асс – жёлтый

Блок за бардачком, крайний левый разъём с чёрной защёлкой:
концевик правой передней двери – светлый красный
концевик задних дверей – тёмный голубой над концевиком правой передней двери
концевик левой передней двери – тёмный голубой под концевиком правой передней двери
концевик багажника – светлый голубой, влево вниз от концевика правой передней двери

Правый разъём на панели приборов:
повороты – коричневый и салатовый
зарядка – тёмный голубой
давление масла – жёлтый

центральный замок – зелёный и коричневый в жгуте из двери водителя (находятся рядом)

тормоз – зелёный, лягушка

Фото точек подключения сигнализации на Toyota Ractis 2012

Концевики водительской двери и задних дверей

Концевик двери пассажира

Управление центральным замком

Бензонасос

Точки подключения автосигнализации на Toyota Ractis 2012 PTS, используя can

Устанавливал Starline E90 с установленным can модулем. Программируем кан по нижеприведённому рисунку. Комфорт работает (закрывает водительское стекло, так как только оно имеет режим AUTO). Slave режим работает замечательно даже при заведённом двигателе, так как использовал бесчиповый обходчик для автозапуска.

К can подключаемся в разъёме OBD. Can-L – белый (pin 14), Can-H – серый (pin 6).

Для обхода штатного иммобилайзера использовал Fortin Evo All.

Точки подключения автосигнализации на Toyota Ractis 2012, вариатор

Замок зажигания:
+ 12 В – жёлтый и белый
стартер – зелёный
зажигание 1 – голубой
зажигание 2 – розовый
асс – синий

Блок за бардачком, крайний левый разъём с чёрной защелкой:
концевик правой передней двери – серый (можно найти и в ногах пассажира)
концевик задних дверей – фиолетовый (левый) над концевиком правой передней двери
концевик левой передней двери – тёмный голубой
концевик багажника – чёрный

Панель приборов:
повороты – фиолетовый, голубой (слева), левый белый разъём на панели приборов. Вид сзади панели приборов.
зарядка – тёмный голубой, правый разъём на панели приборов, pin N°8 верхней строчки возле коричневого
давление масла – жёлтый, правый разъём на панели приборов

тормоз – зелёный (два провода), лягушка

центральный замок – зелёный верхний (закрыть), коричневый верхний (закрыть), чёрный – открыть, жгут из двери водителя

Точки подключения автосигнализации на Toyota Raum 1999

Замок зажигания:
+12 – белый и белый/красный
ACC – чёрный/жёлтый
зажигание – чёрный/белый толстый
зажигание 2 – синий/красный
стартер – чёрный/белый тонкий

Щиток приборов:
концевик – красный/белый, коричневый разъём
зарядка – жёлтый/чёрный, коричневый разъём
повороты – зелёный/жёлтый и зелёный/чёрный, коричневый разъём и белый однорядный разъём

центральный замок – зелёный/белый и красный/синий на блоке цз

стоп – зелёный, лягушка

Точки подключения автосигнализации на Toyota Raum 2004

Замок зажигания:
+12 – жёлтый и красный
ACC – чёрный
зажигание – коричневый
зажигание 2 – фиолетовый
стартер – голубой

Маленькая панель с индикаторами:
концевики дверей – оранжевый (правая задняя), бирюзовый (водительская), зелёный (пассажирская), розовый (левая задняя)
концевик общий (двери+багажник) – белый/чёрный
концевик багажника – серый
зарядка – чёрный

повороты – жёлтый и серый, панель приборов

стоп – чёрный, педаль тормоза

центральный замок – красный тонкий (открыть) и фиолетовый тонкий (закрыть), блок под рулем, белая фишка в центре
центральный замок – коричневый (запирание) и салатовый (отпирание), нижний разъём в правой кик-панели

тахометр – чёрный крайний, разъём OBD под рулём
