Точки подключения и карты установок сигнализации на Toyota Caldina

Новое

1. Установка и подключение автосигнализации Starline A91 на Toyota Caldina 1996-1997, кузов ST191 (универсал, правый руль, АКПП, обычный ключ)

Toyota Caldina 1996-1997

Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.

1.1. Установка автосигнализации на Toyota Caldina 1996-1997 - разбор салона

Для удобства установки сигнализации разбираем салон.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.2. Снимаем накладку правого порога.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели и снимаем накладку – тянем влево в бок.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.4. Клипсы крепления накладки (нижняя уже отсутствует).

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.5. Тянем рычаг открывания капота и под ним выкручиваем два самореза его крепления (см фото 1.6). Выкручиваем два самореза крепления подторпедника слева и справа внизу.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.6. Выкручиваем два самореза крепления корпуса рычага отпирания капота к подторпеднику и вытаскиваем корпус рычага в проем.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.7. Извлекаем корпус датчика климат-контроля из гнезда в подторпеднике. Убираем подторпедник.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.8. Выкручиваем винт крепления нижней половины обшивок рулевой колонки.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.9. Выкручиваем саморез крепления обшивок под рулевым колесом справа и такой же слева. Расцепив половинки, снимаем нижнюю.

Установка сигнализации на Toyota Caldina 1996-1997

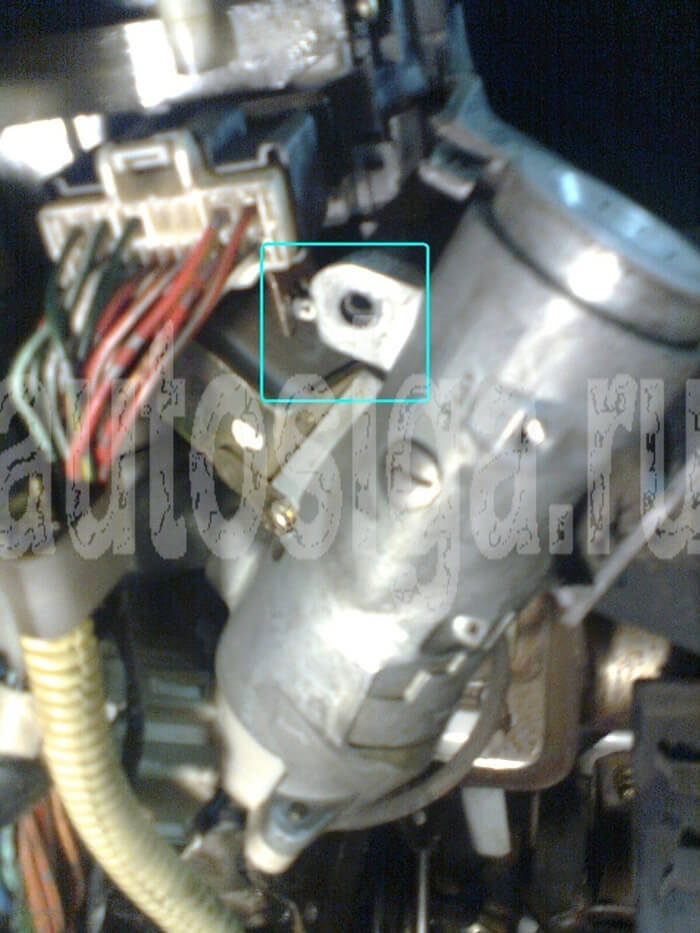

Фото 1.10. Для снятия верхней половинки нужно выкрутить саморез её крепления к корпусу замка зажигания.

Установка сигнализации на Toyota Caldina 1996-1997

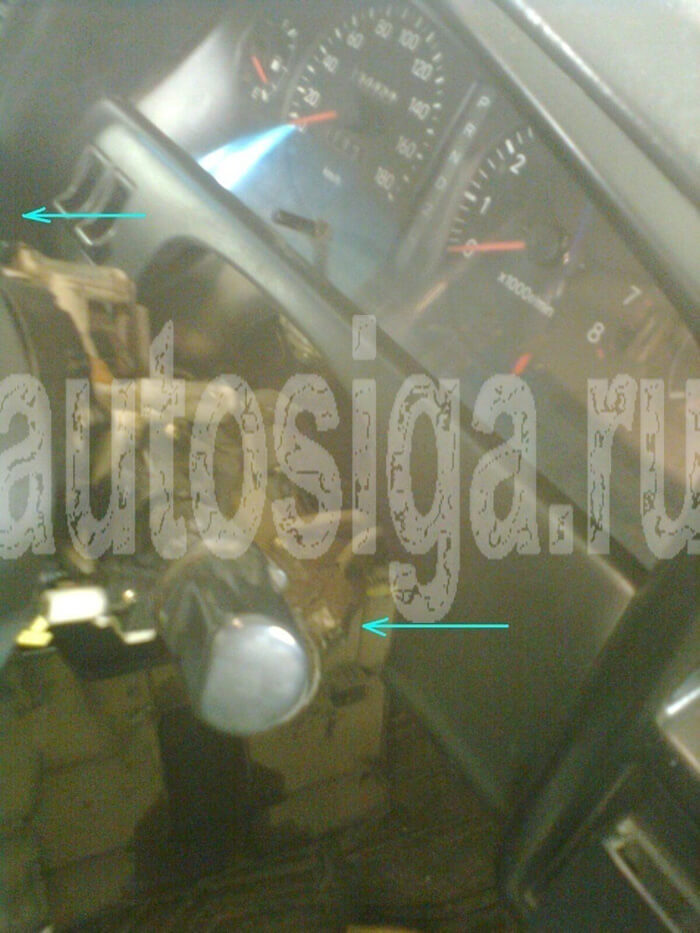

Фото 1.11. Снимаем декоративную накладку под доской приборов (клипсы, тянем на себя).

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.12. Выкручиваем два самореза крепления декоративной накладки-обрамления доски приборов и консоли магнитолы.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.13. Сдергиваем эту накладку, начиная поддевать лопаткой снизу в зоне управления климат-контролем, постепенно перемещаясь выше и правее. Расцепляем разъемы, убираем.

Установка сигнализации на Toyota Caldina 1996-1997

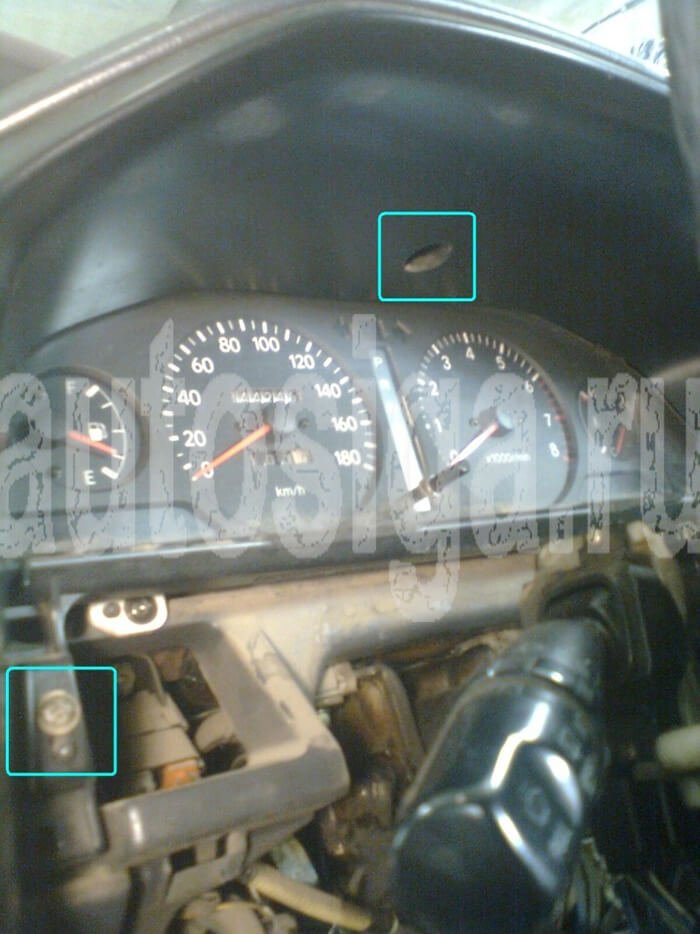

Фото 1.14. Выкручиваем три самореза крепления доски приборов и извлекаем её.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.15. Выкручиваем саморезы крепления брызговика, саморез в колесной нише и саморез крепления подкрылка к кромке крыла.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.16. Выкручиваем еще два самореза - один на кромке и в один в нише, находящиеся выше уже выкрученных.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.17. Выкручиваем саморез крепления брызговика снизу со стороны порога и снимаем его.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.18. Извлекаем клипсу крепления подкрылка снизу. После этого подкрылок можно частично отвести от крыла.

1.2. Подключение и установка автосигнализации Starline A91 на Toyota Caldina 1996-1997

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.1. В разъемах приборной доски подключаем световые сигналы, контроль дверей и контроль работы двигателя.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.2. Управление центральным замком и общий провод старой сигнализации были подключены в правой кик-панели.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.3. Правильнее сделать подключение к этим же цепям в пучке проводов блока ЦЗ.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в пучке проводки концевика на педали.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.5. Силовые провода подключаем в пучке с замка зажигания.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.6. Для прокладки проводов в подкапотное пространство делаем прокол протяжкой в штатном уплотнении пучка в правом подкрылке.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.7. Провода в подкапотное пространство из подкрылка выводим в имеющееся отверстие.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.8. Общий вид на подкапотное пространство.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.9. Сирену устанавливаем на плоскости коробки воздухопритока, используя штатный болт М6 и саморез.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.10. Температурный датчик сигнализации устанавливаем на рым-крюке над генератором, вкрутив болт М6×8мм в имеющееся резьбовое отверстие.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.11. Кнопку контроля капота устанавливаем на планке радиатора над правой фарой в имеющееся отверстие.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.12. Датчик удара крепим на кожухе-трубе рулевого вала над педальным узлом.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.13. Модуль приемо-передатчика наклеиваем на лобовое стекло.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.14. Светодиод устанавливаем в накладке правой стойки лобового стекла, просверлив отверстие 8мм.

При монтаже соединяем сине-черный и оранжево-белый провода сигнализации. Это обеспечит на экране брелока полноценную индикацию-подсказку в случае, если будет плохо закрыта багажная дверь и её контроль в охране с соответствующей индикацией.

2. Точки подключения автосигнализации на Toyota Caldina 1998-2000

Замок зажигания:
+12 – белый
асс – синий
1 группа – чёрный/белый
2 группа – чёрный/жёлтый
стартер – красный

центральный замок – синий/жёлтый, зелёный/оранжевый, контроллер слева от БП

повороты – зелёный/чёрный, зелёный/жёлтый, БП средняя фишка

Приборка:
двери+багажник – красный/белый
генератор – красный/жёлтый

бензонасос – синий/чёрный, левый порог

импульс – чёрный, диагностический разъём

3. Точки подключения автосигнализации на Toyota Caldina 2003

Замок зажигания:
+ 12 – белый/красный
зажигание – чёрный/жёлтый толстый и чёрно/жёлтый тонкий
стартер – чёрный/белый и зелёный
асс – красный/чёрный

зарядка – зелёный/жёлтый, второй сверху разъём в мозгах за бардачком

блокировка – чёрный, четвёртый сверху разъём в мозгах за бардачком (подать массу или разорвать)

Панель приборов:
повороты – зелёный/жёлтый и зелёный/чёрный
тахометр – чёрный/белый

центральный замок (-) – синий/белый и синий/чёрный в двери водителя

тормоз – зелёный/белый на педали

концевик водительской двери (-) – красный/жёлтый на блоке справа от рулевой колонки 11-ти контактный разъём
концевик остальных дверей (-) – левый порог

4. Установка автосигнализации на Toyota Caldina (241) 2006

Замок зажигания:
BAT – белый/красный
ACC – красный/чёрный
IG1 – чёрный/жёлтый (толстый)
IG2 – чёрный/жёлтый
ST – чёрный/белый

Центральный замок (-) – синий/белый, синий/чёрный в двери водителя на блоке управления стеклоподъёмниками

Стоп-сигнал – зелёный/белый на датчике педали тормоза

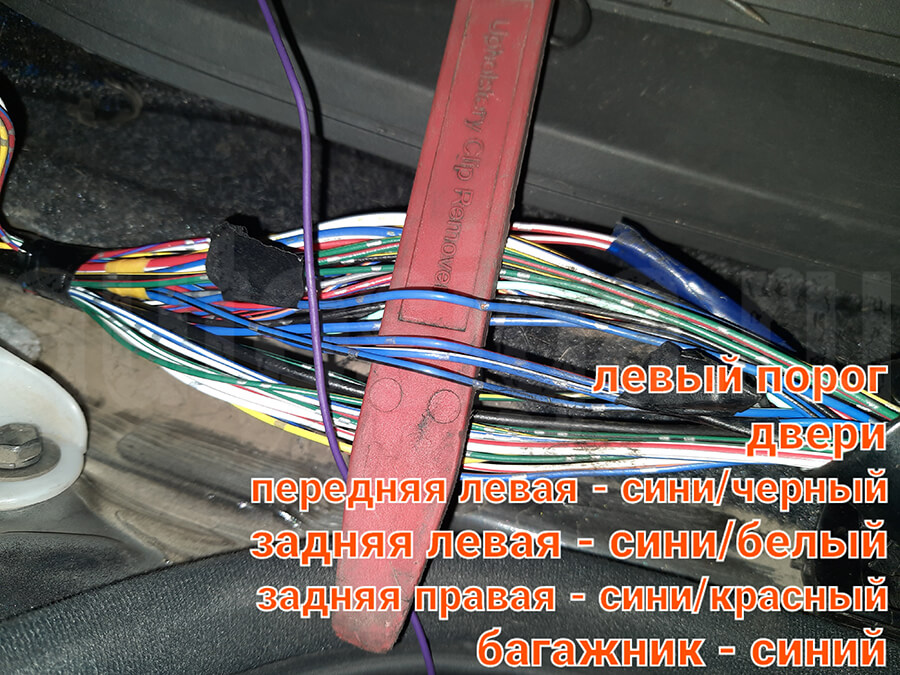

Toyota Caldina 2006 – подключения в левом пороге

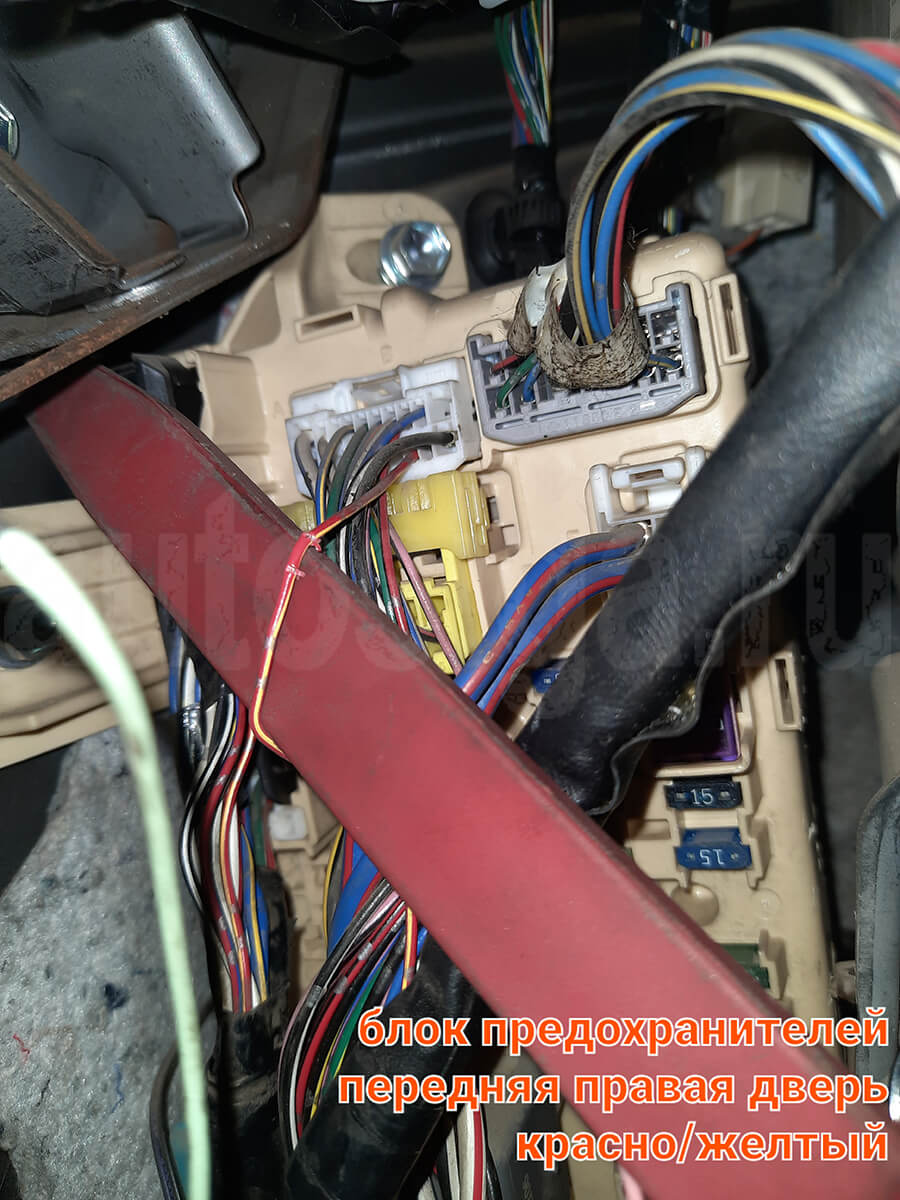

Toyota Caldina 2006 – подключения на блоке предохранителей

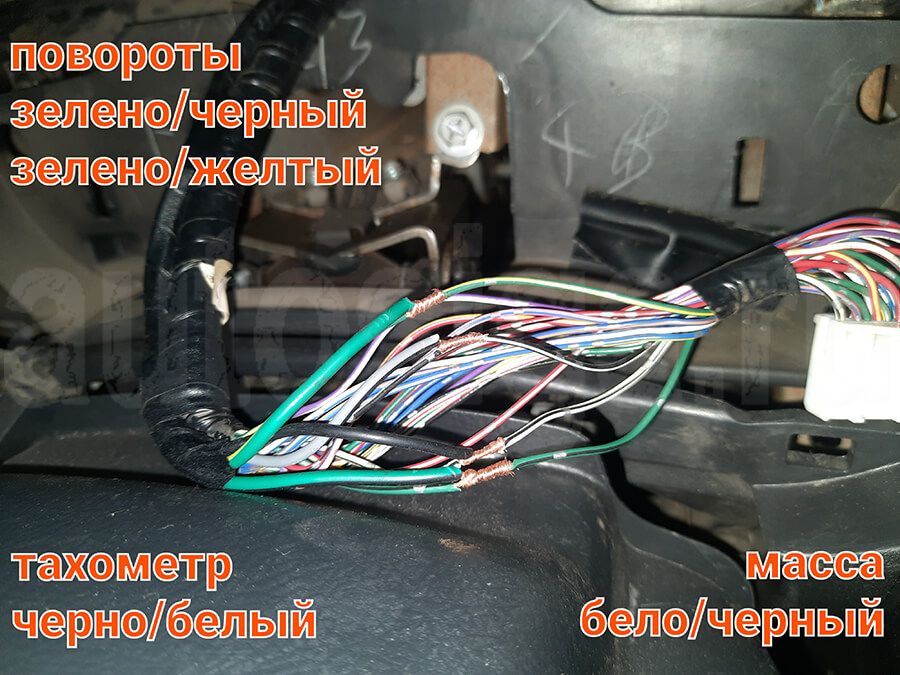

Toyota Caldina 2006 – подключения на приборной панели
