Точки подключения и карты установок сигнализации на Toyota Aqua, Avalon, Avensis, Mark X

Фото точек подключения сигнализации на Toyota Aqua 2012

Жгут проводов в левом пороге:
водительская дверь – красный
передняя пассажирская дверь – красный
багажник – чёрный

Жгут проводов в правом пороге:
задняя правая дверь – зелёный
задняя левая дверь – синий

Управление центральным замком, жгут из двери:
отпирание – бежевый
запирание – фиолетовый

Подключение к поворотам

Блокировка – розовый под капотом (правый блок предохранителей)

Стоп-сигнал – зелёный, выключатель на педали тормоза

Замок зажигания:
+12 – pin №4, чёрный
Зажигание – pin №1, голубой
Зажигание – pin №6, розовый
Стартер – pin №7, зелёный

Обнаружение запуска – приборка, большой разъём, чёрный провод четвёртый с краю, как генератор по +.

Карта установки автосигнализации на Toyota Aqua Hybrid 2016 с ключом

Toyota Aqua Hybrid 2016 года с обычным ключом и правым рулём. Устанавливаем автосигнализацию Pandora с автозапуском на гибридный автомобиль.

На этом автомобиле штатного иммобилайзера не было.

Для удобства установки автосигнализации можно снять всю верхнюю часть передней панели. Но это не обязательно.

Что Pandora видит и чем управляет по CAN на Toyota Aqua Hybrid 2016

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• педаль тормоза;
• заведённый двигатель – тахометр и статус Ready;
• slave;
• парковку;
• уровень топлива;
• пробег.

Pandora по CAN управляет:

• центральным замком;
• поворотниками.

Основные точки подключения на Toyota Aqua Hybrid 2016

Можно в разных местах сделать подключения автосигнализации.

Например, всё сделать справа. Замок зажигания (это понятно, что справа), на панели приборов – can, в правом пороге – концевик двери водителя и управление центральным замком по аналогу.

Можно can, концевик и цз взять слева за бардачком (всё в одном разъёме находится). А силовые всё равно придётся брать справа на замке.

Я покажу подключения:

• на разъёмах под торпедо;
• на разъёме панели приборов;
• на блоке BODY за бардачком;
• на замке зажигания.

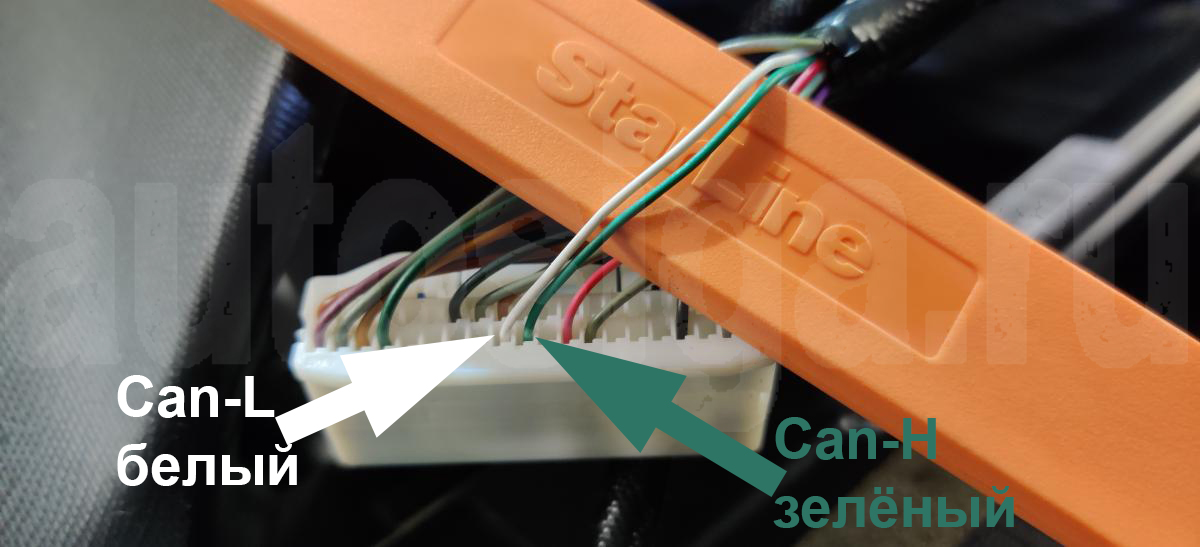

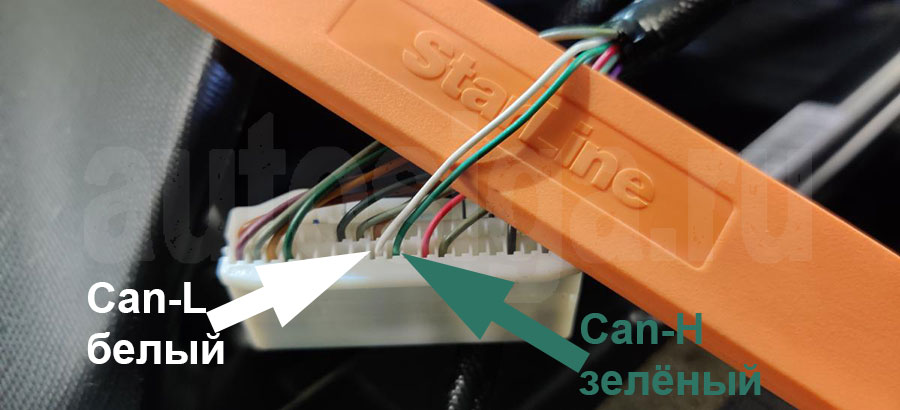

Подключение CAN на разъёме панели приборов

На разъёме панели приборов можно взять CAN:

• CAN-H – зелёный;
• CAN-L – белый.

Разъём панели приборов Toyota Aqua Hybrid 2016: CAN-H и CAN-L

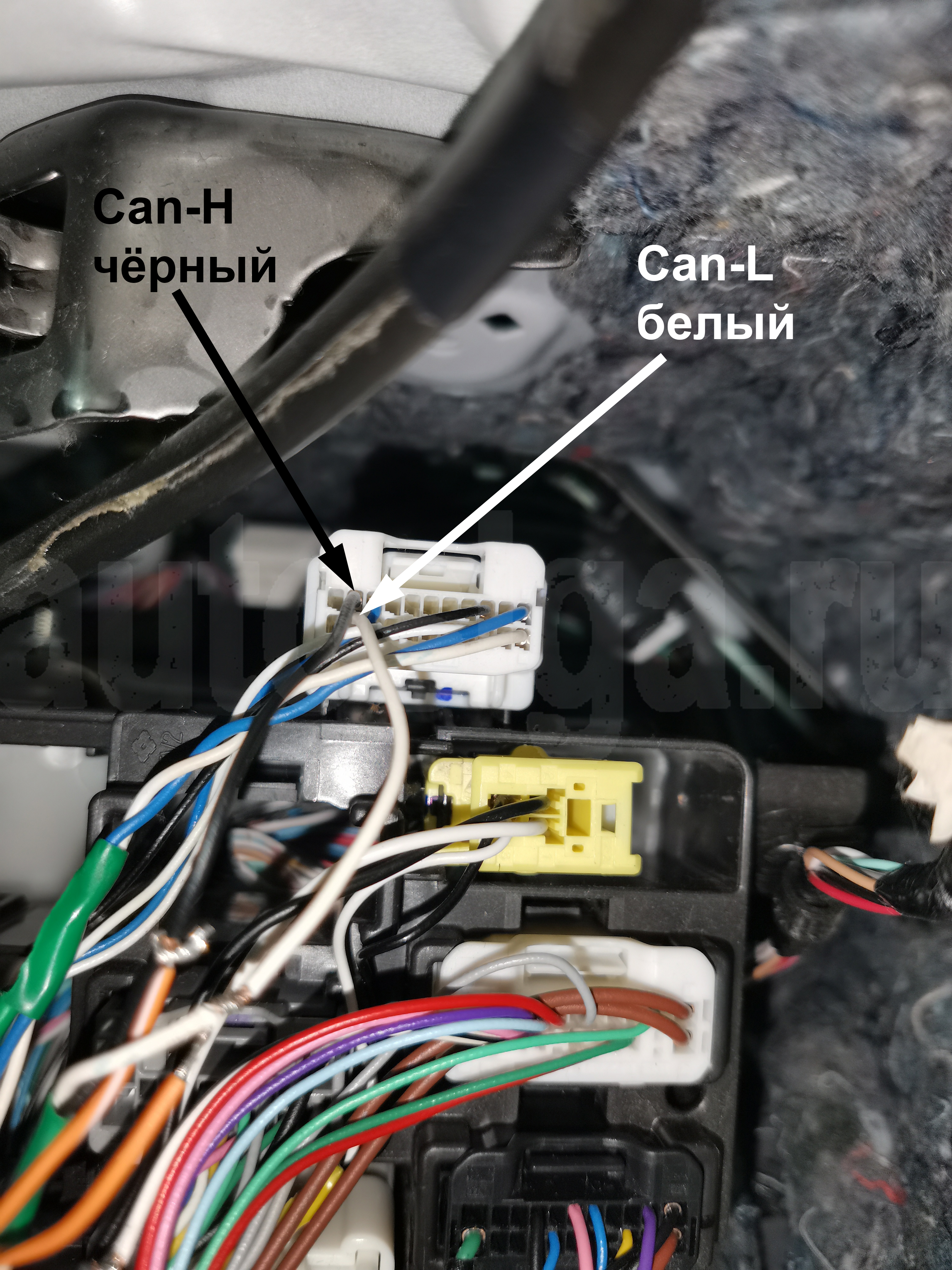

Подключение CAN на белом разъёме под торпедо

Ещё одна точка подключения CAN находится на белом разъёме под торпедо:

• CAN-L – белый;
• CAN-H – чёрный.

Белый разъём под торпедо: CAN-L и CAN-H

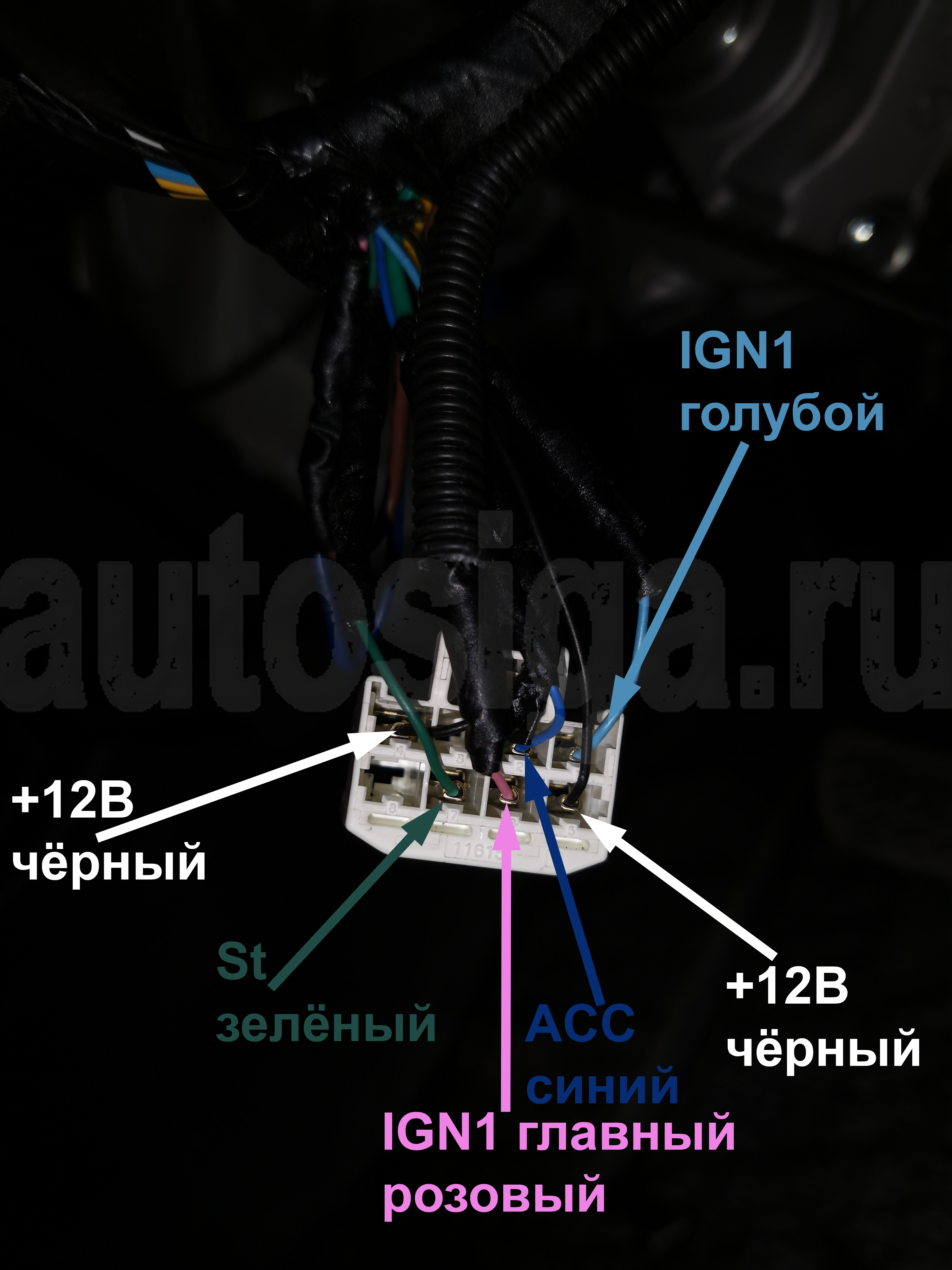

Подключение на замке зажигания

На разъёме замка зажигания подключаем силовые цепи автозапуска:

• +12В – два чёрных;
• зажигание 1 – розовый (основное) и голубой;
• стартер – зелёный;
• аксессуары – синий.

Разъём замка зажигания Toyota Aqua Hybrid 2016: +12В, зажигания 1, стартер и аксессуары

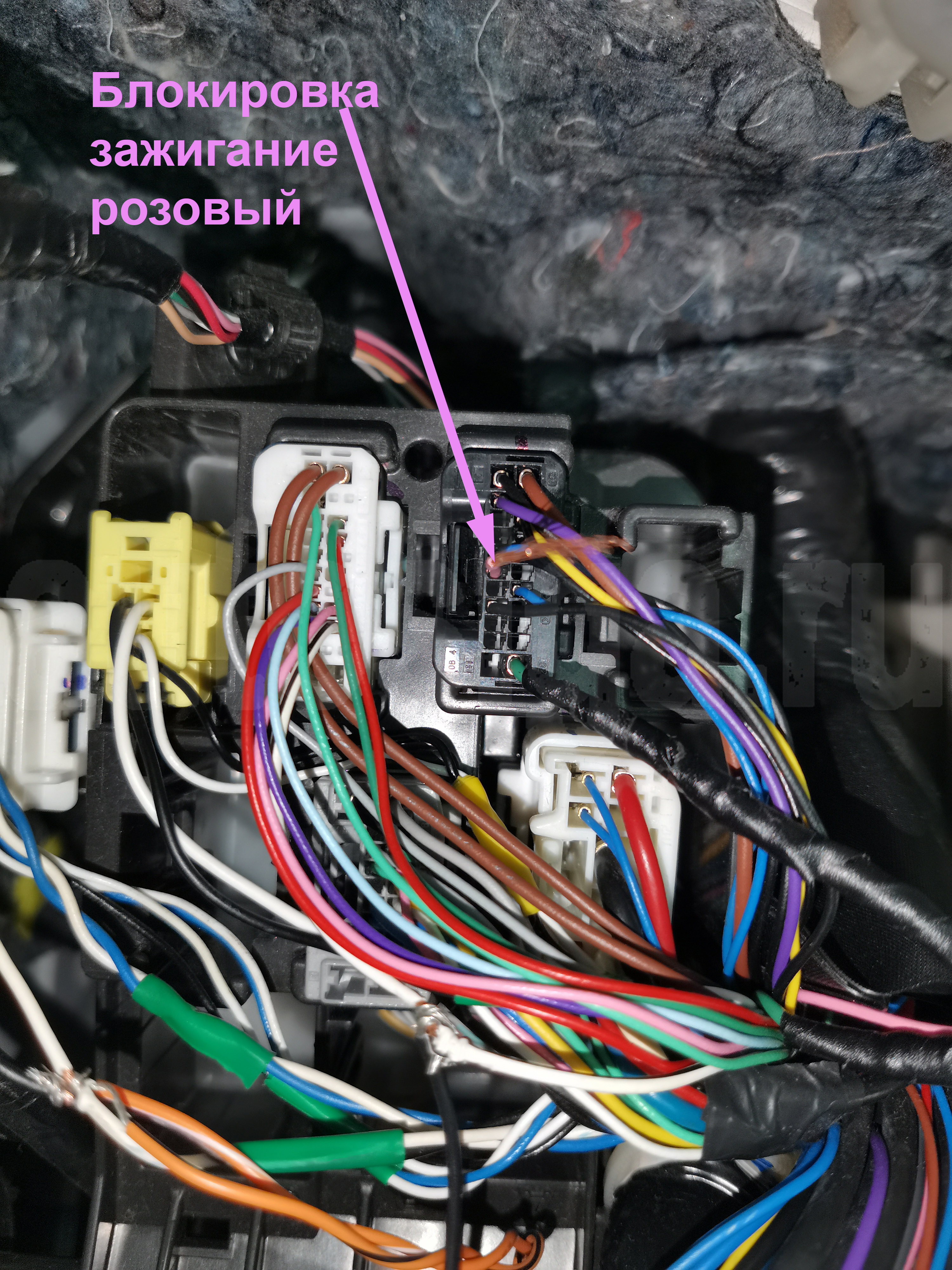

Блокировка зажигания

Под верхней панелью на чёрном разъёме можно сделать блокировку зажигания:

• блокировка зажигания – розовый.

Чёрный разъём под верхней панелью: блокировка зажигания

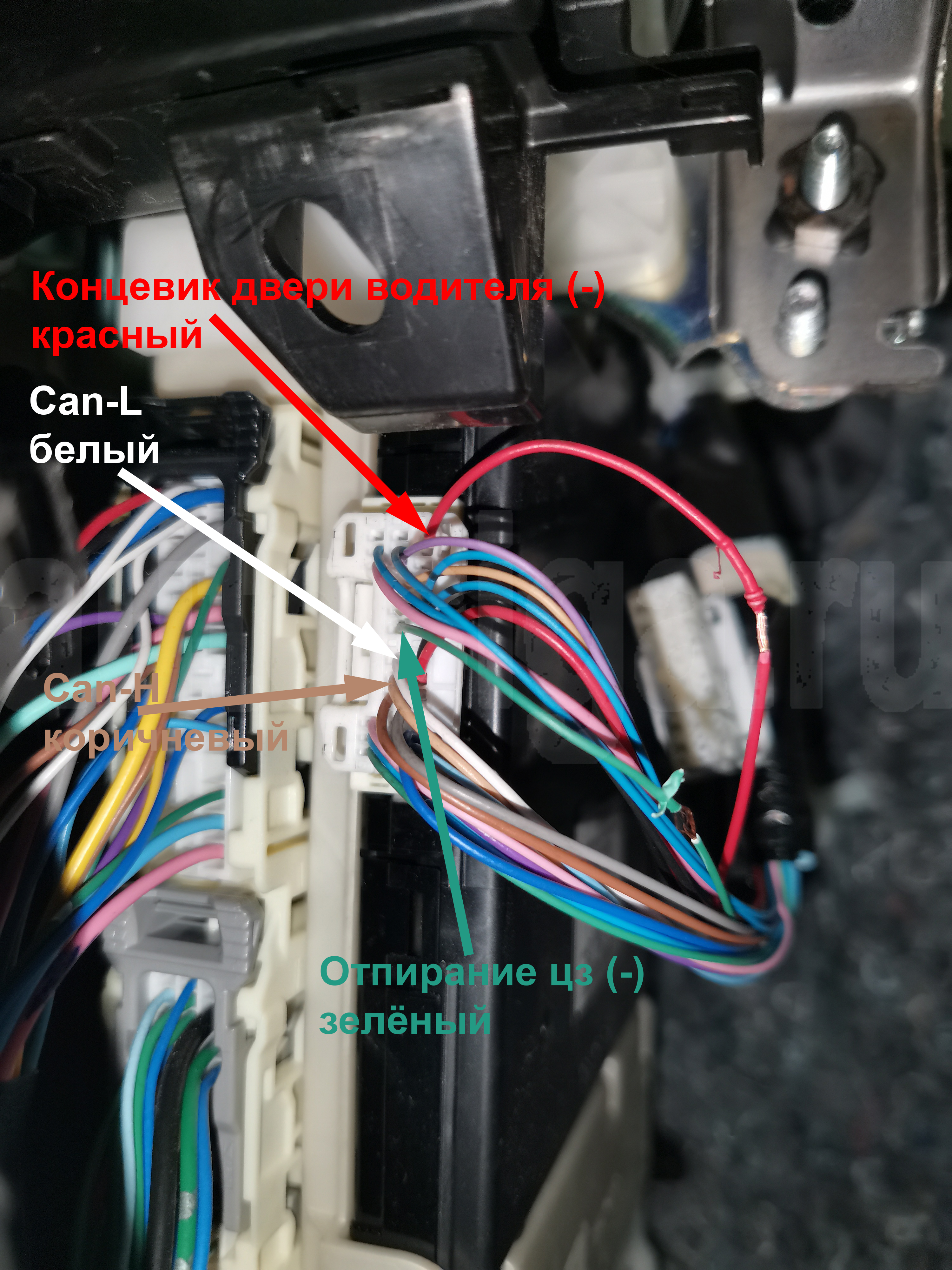

Подключения на блоке BODY за бардачком

На блоке BODY за бардачком находятся точки для CAN, концевика двери водителя и аналогового отпирания ЦЗ:

• CAN-H – коричневый;
• CAN-L – белый;
• концевик двери водителя – красный;
• отпирание центрального замка по аналогу (-) – зелёный.

Блок BODY за бардачком: CAN, концевик двери водителя и аналоговое отпирание центрального замка

Выключение света после автозапуска

Для выключения любого света после автозапуска нужно подать отрицательный импульс на концевик двери водителя – красный провод на блоке BODY за бардачком.

Карта установки автосигнализации на Toyota Aqua Hybrid PTS 2018

Toyota Aqua Hybrid 2018 года с кнопкой Start/Stop и правым рулём. Устанавливаем автосигнализацию Pandora с автозапуском.

Метод обхода штатного иммобилайзера – «Обход Toyota CAN-RX-TX».

Все основные подключения можно сделать на модуле Smart Key и на блоке BCM слева за бардачком.

Что Pandora видит и чем управляет на Toyota Aqua Hybrid 2018

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• педаль тормоза;
• габариты;
• нейтраль;
• slave;
• пробег;
• заведённый двигатель.

Pandora по CAN управляет:

• поворотниками;
• центральным замком;
• штатной охраной;
• закрыванием стёкол, не на всех авто.

Основные точки подключения на Toyota Aqua Hybrid PTS 2018

Основные подключения выполняются:

• на блоке BCM слева за бардачком;
• на штатном разъёме слева за бардачком;
• на модуле Smart Key.

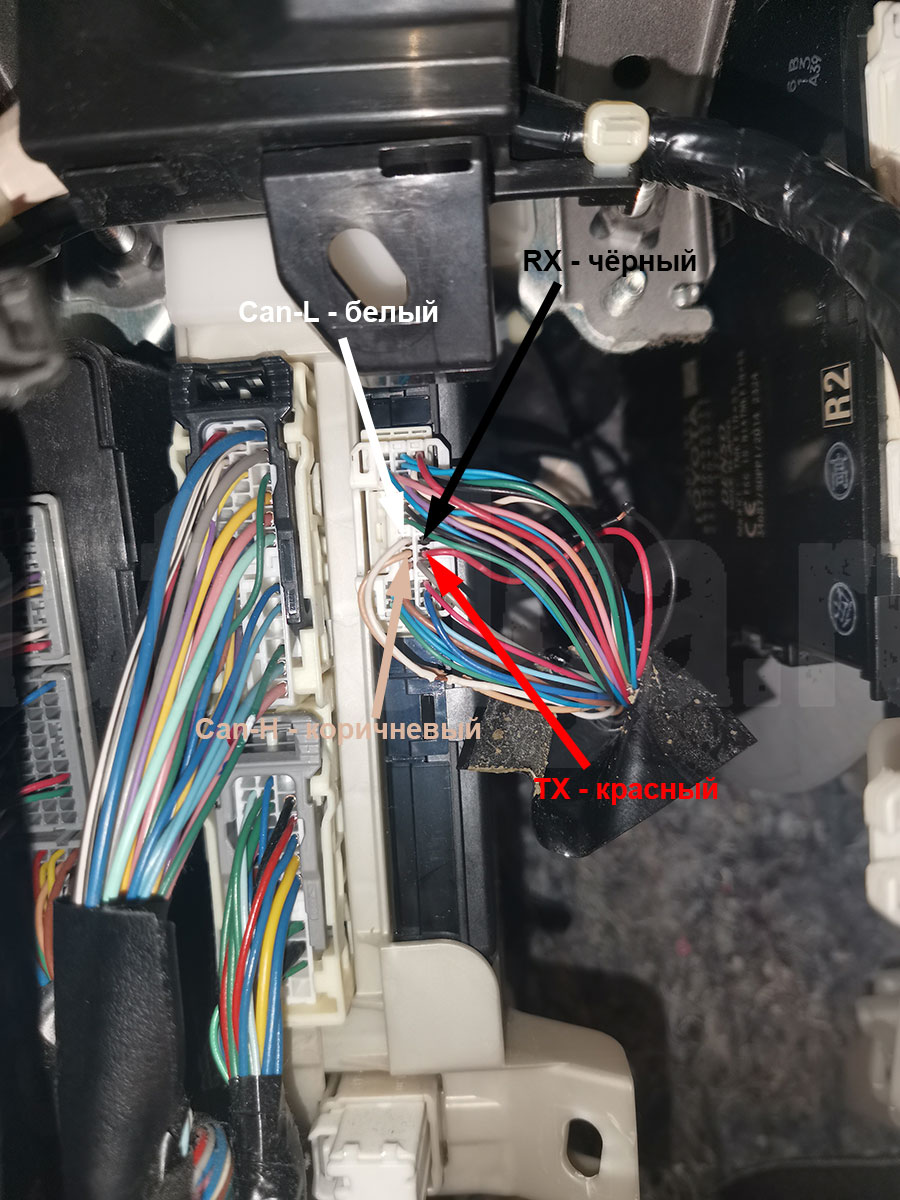

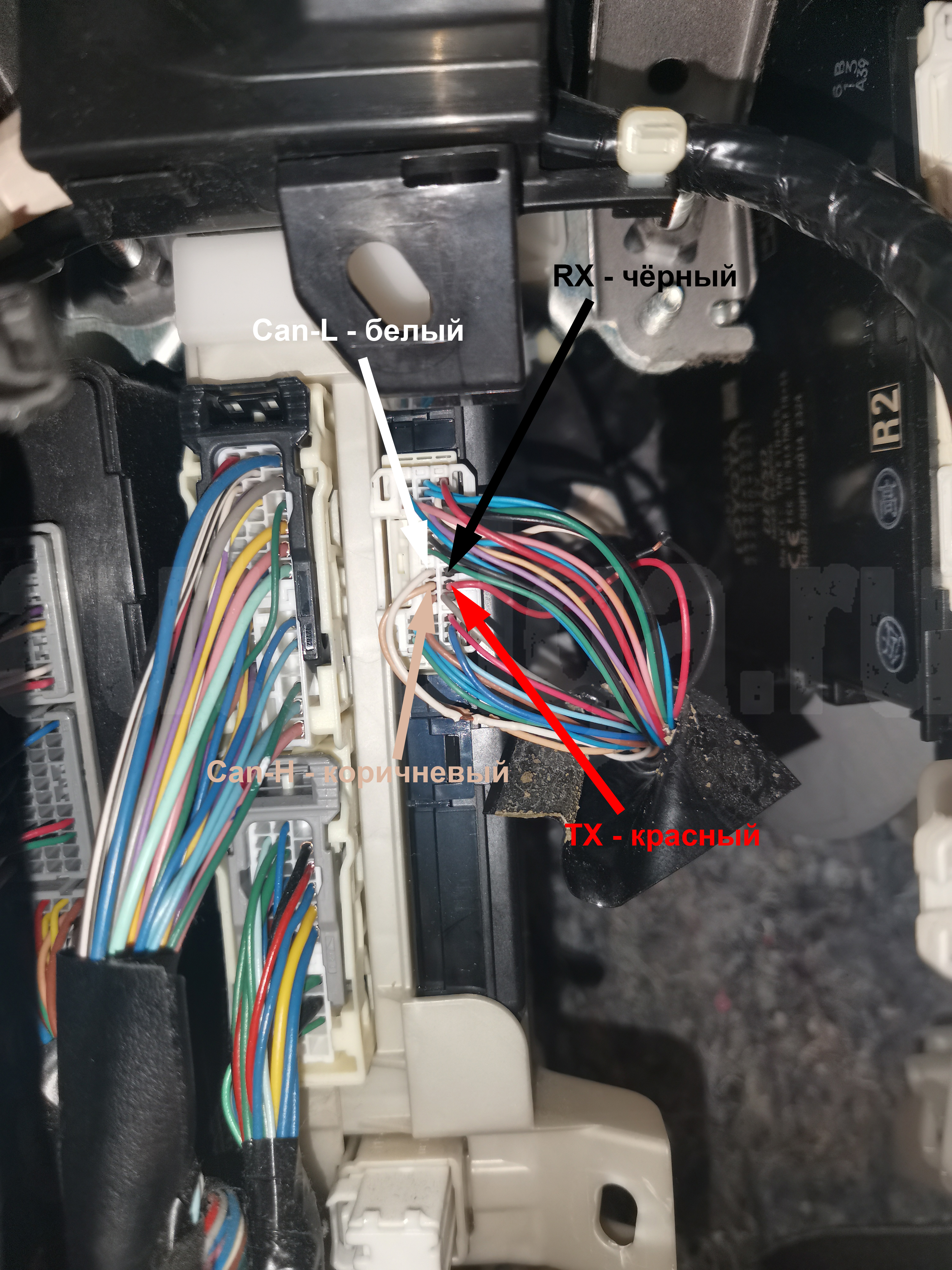

BCM слева за бардачком: CAN, RX и TX

На разъёме BCM слева за бардачком можно подключить:

• CAN-H – коричневый;
• CAN-L – белый;
• RX – чёрный;
• TX – красный.

Разъём BCM слева за бардачком: CAN, RX и TX

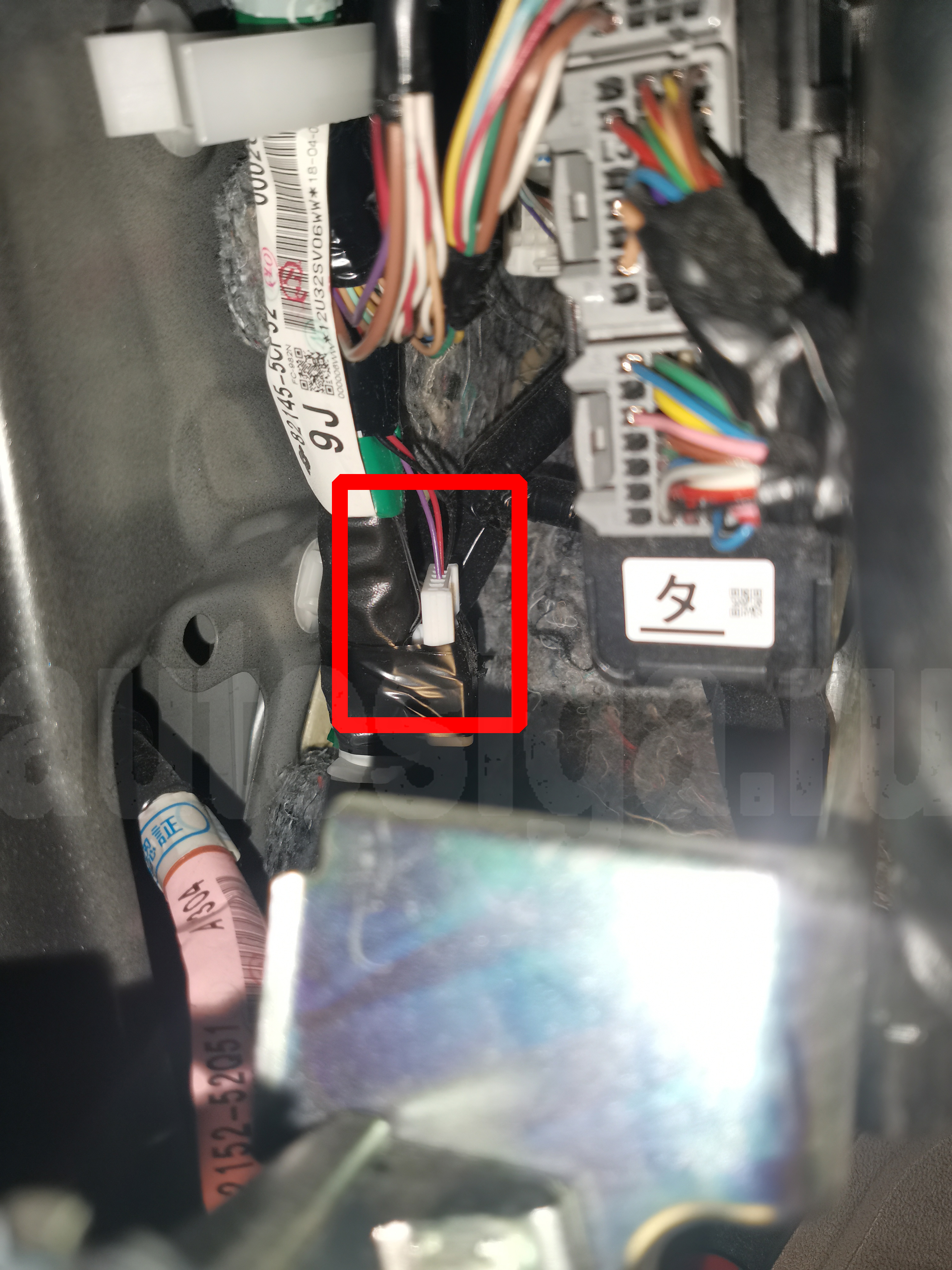

Штатный разъём слева за бардачком: второй вариант RX и TX

На штатном разъёме слева за бардачком тоже есть провода RX и TX:

• RX – чёрный;
• TX – красный.

Штатный разъём слева за бардачком: RX и TX

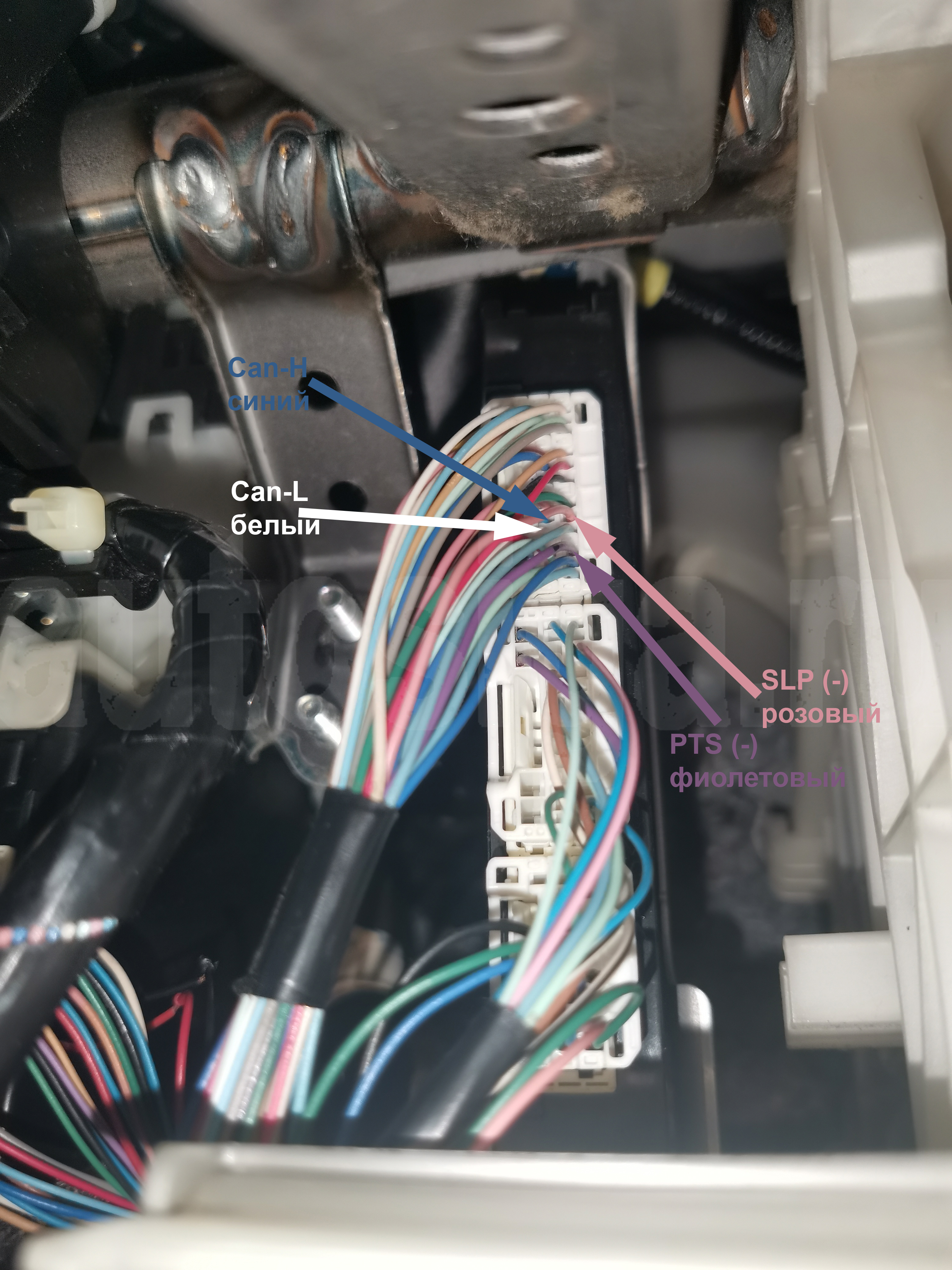

Smart Key: верхний разъём CAN, SLP и PTS

В верхнем разъёме Smart Key подключаем:

• CAN-H – синий;
• CAN-L – белый;
• SLP – розовый;
• PTS – фиолетовый.

Верхний разъём Smart Key: CAN, SLP и кнопка Start/Stop

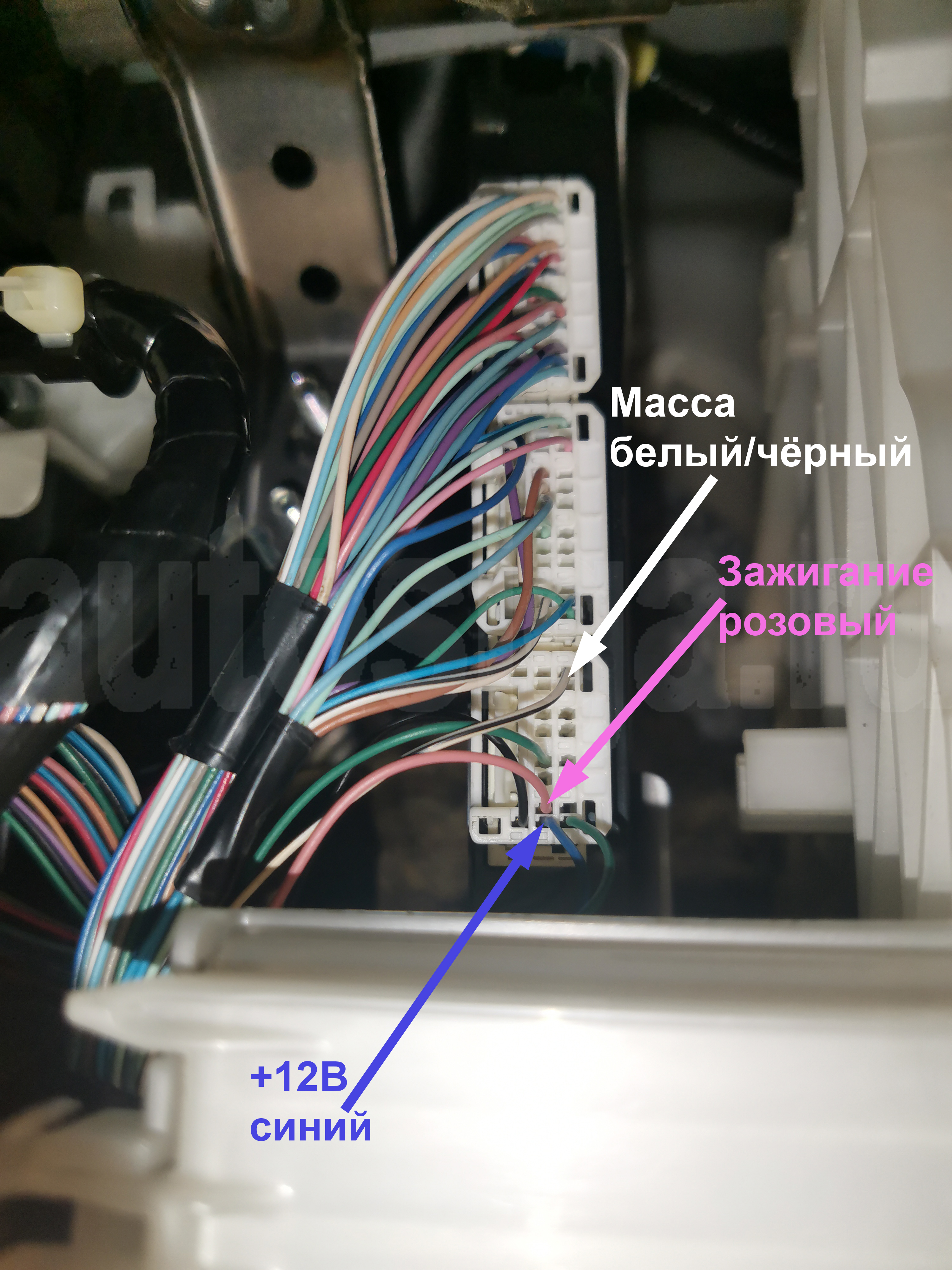

Smart Key: нижний разъём питания, зажигания и массы

В нижнем разъёме Smart Key подключаем:

• +12В – синий;
• зажигание – розовый;
• масса – белый/чёрный.

Нижний разъём Smart Key: питание, зажигание и масса

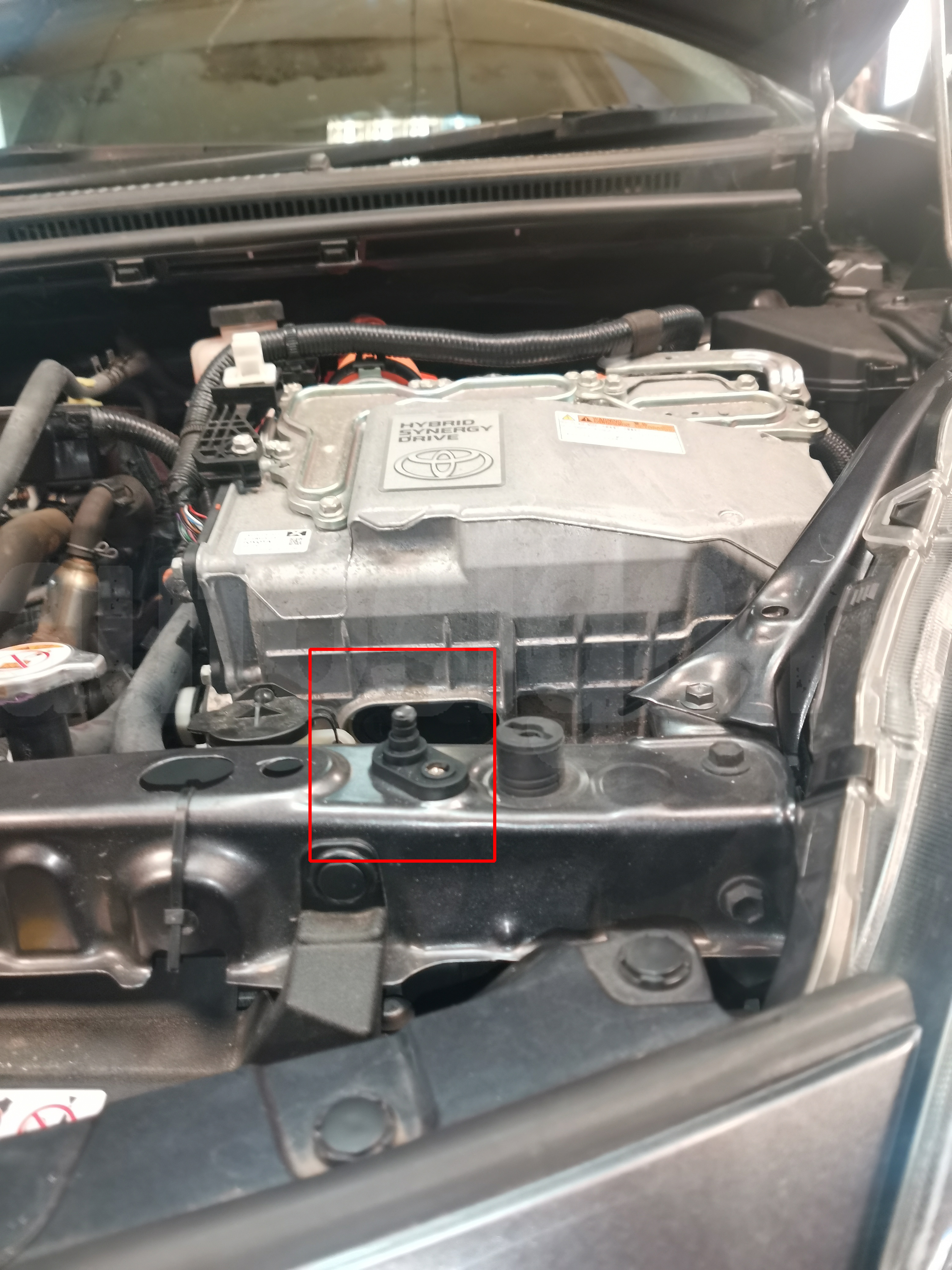

Концевик капота

Штатного концевика капота на этом автомобиле нет, поэтому ставим свой.

Установленный концевик капота

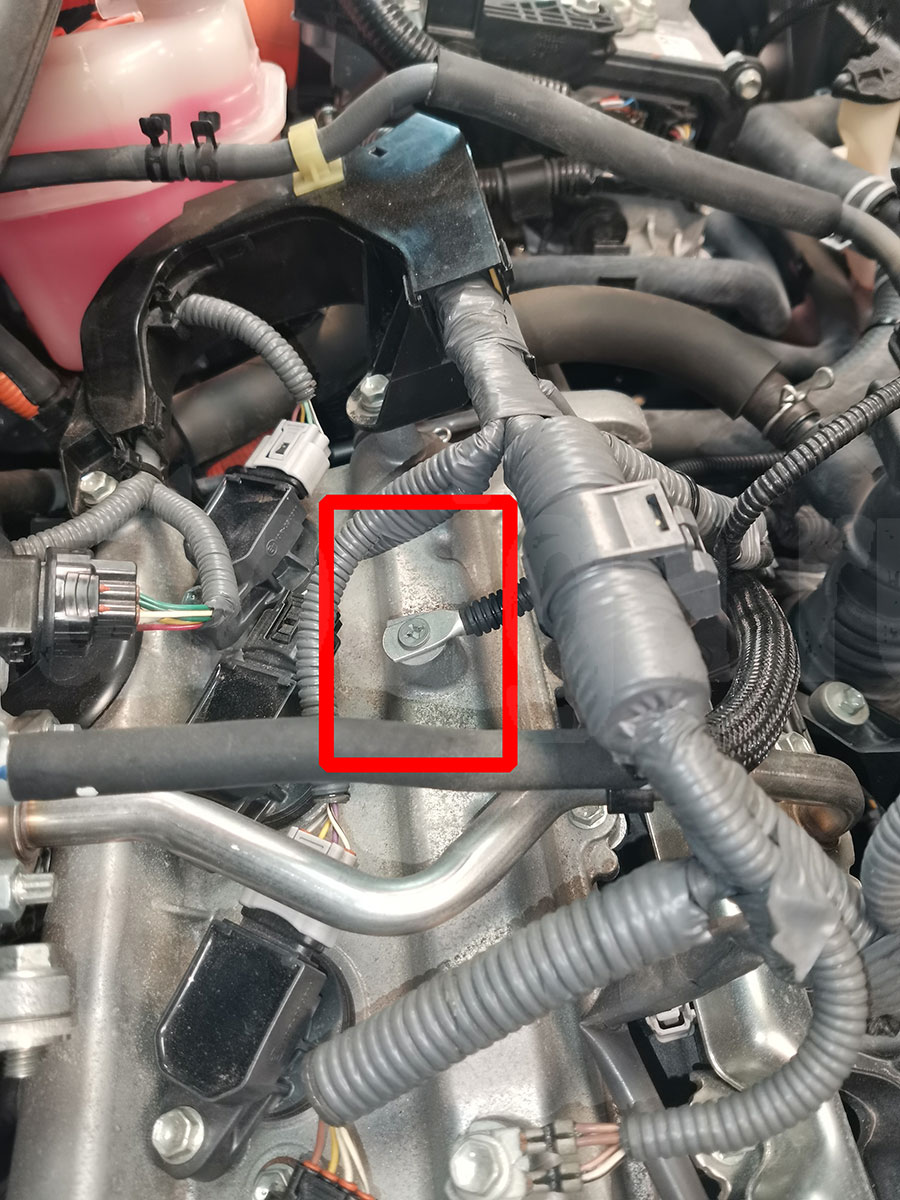

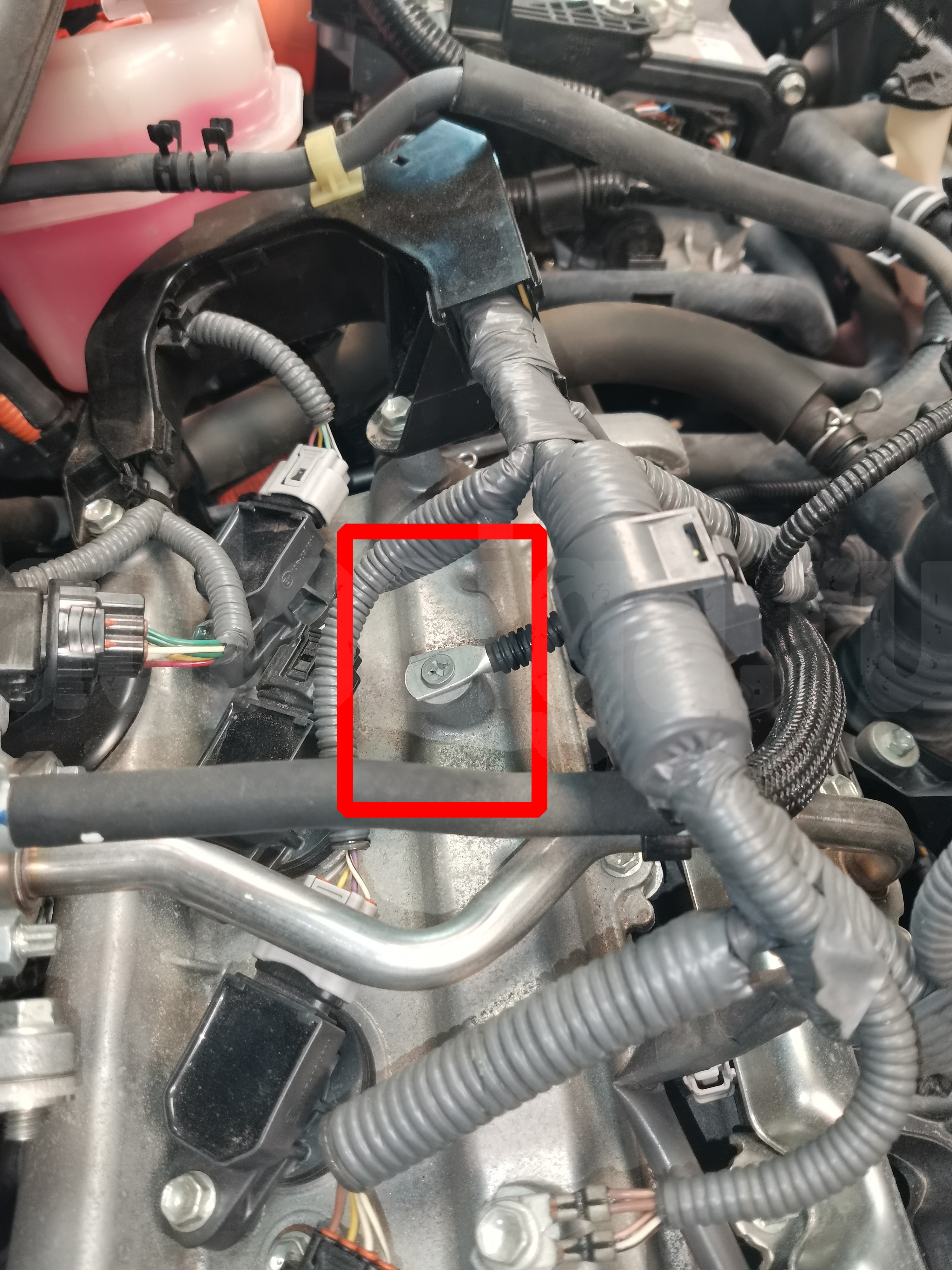

Датчик температуры двигателя

Датчик температуры можно закрепить на двигателе.

Датчик температуры, закреплённый на двигателе

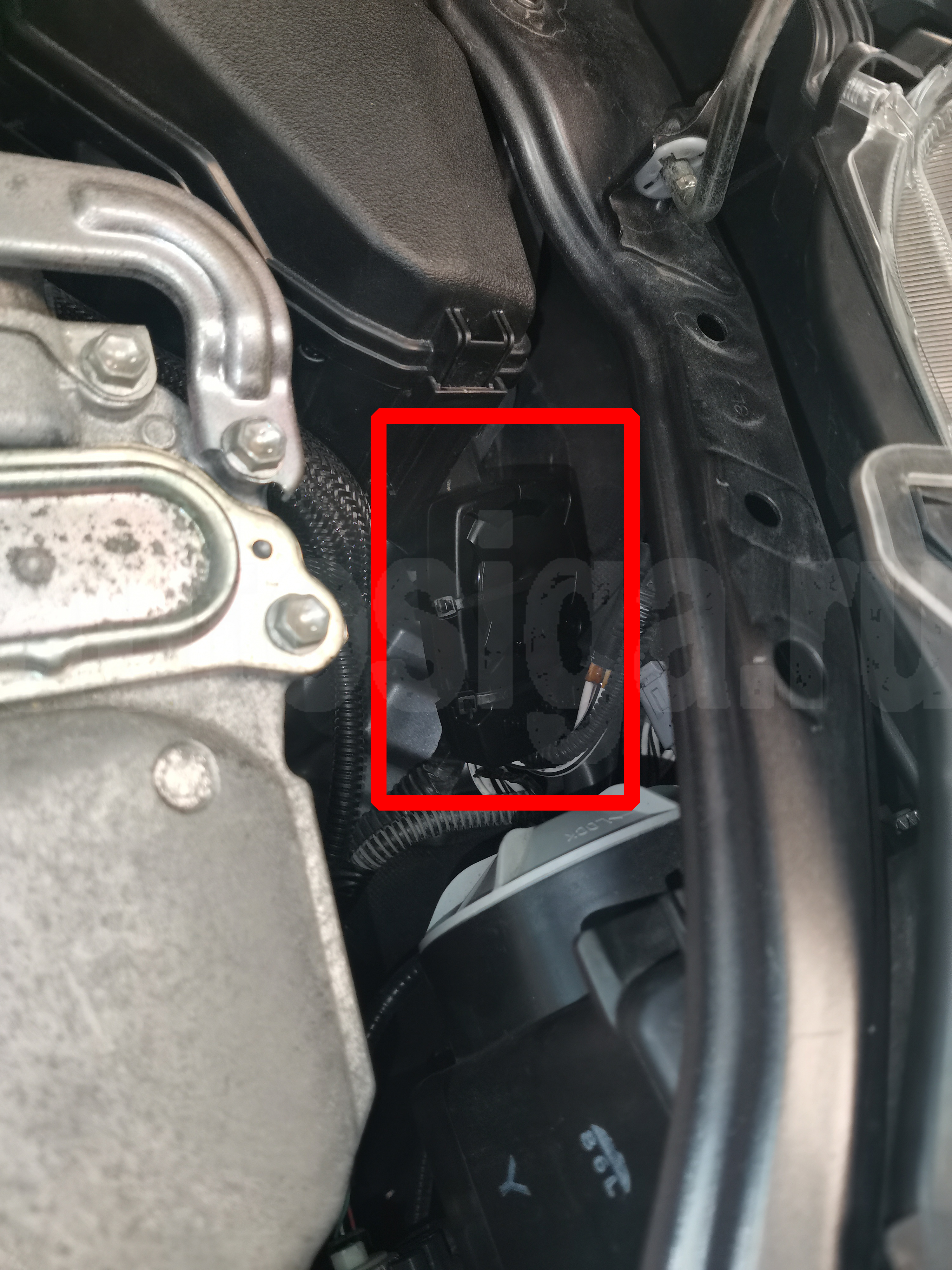

Сирена под капотом

Под капотом установлена пьезосирена.

Возможное место пьезосирены под капотом

Точки подключения автосигнализации на Toyota Avalon 1997

Жгут проводов зажигания:
12 вольт постоянного тока – белый
стартер – розовый/чёрный
зажигание – чёрный/красный
отопитель/кондиционер – чёрный/жёлтый

габаритные огни – зелёный в жгуте проводов, идущем через моторный щит со стороны водителя
концевик багажника – красный/белый/серебряные точки в кик-панели водителя
концевик двери – зелёный/оранжевый в белом 12-штырьковом коннекторе у кик-панели водителя

запирание двери – зелёный/оранжевый в синем 11-штырьковом коннекторе у кик-панели водителя
отпирание двери – жёлтый/красный там же

стоп-сигналы – зелёный/белый в коннекторе кик-панели водителя

тахометр – чёрный/серебряные точки, катушка зажигания

клаксон – серый в жгуте проводов рулевой колонки

Точки подключения автосигнализации на Toyota Avalon 1998-1999

Жгут от замка:
зажигание – синий/чёрный
стартер – красный или чёрный/оранжевый
отопитель – чёрный/жёлтый

Водительская кик-панель:
габариты – тёмный зелёный
концевик дверей – красный/белый с серебряным в белом 12-ти контактном разъёме
открывание багажника (+) – чёрный
центральный замок (-) – зелёный/оранжевый (запирание), жёлтый/красный и светлый зелёный/чёрный (отпирание; отпирание водительской двери по отдельному проводу)
стоп-сигналы – зелёный/белый внизу
заводская сигнализация (-) – синий/белый (включение), синий (отключение)

топливный насос – синий/чёрный под задним сидением

концевик багажника – красный/белый на плафоне багажника

стеклоподъёмники (реверс, остающийся на массе):
подъём левого переднего окна – красный/синий
подъём правого переднего окна – красный
левое заднее – красный/чёрный
правое заднее – красный/жёлтый

люк (-) – зелёный/жёлтый (открывание), розовый (закрывание) на выключателе

Модуль центрального замка – оранжевый блок справа от бардачка

Точки подключения автосигнализации на Toyota Avalon Hybrid PTS 2020 (карта установки)

Toyota Avalon Hybrid 2020 с кнопкой Start/Stop леворульный был на установке. Редкий авто. С точки зрения подключения автосигнализации автомобиль достаточно простой. Все необходимые подключения сигнализации можно сделать справа за бардачком на блоках Gateway и Keyless.

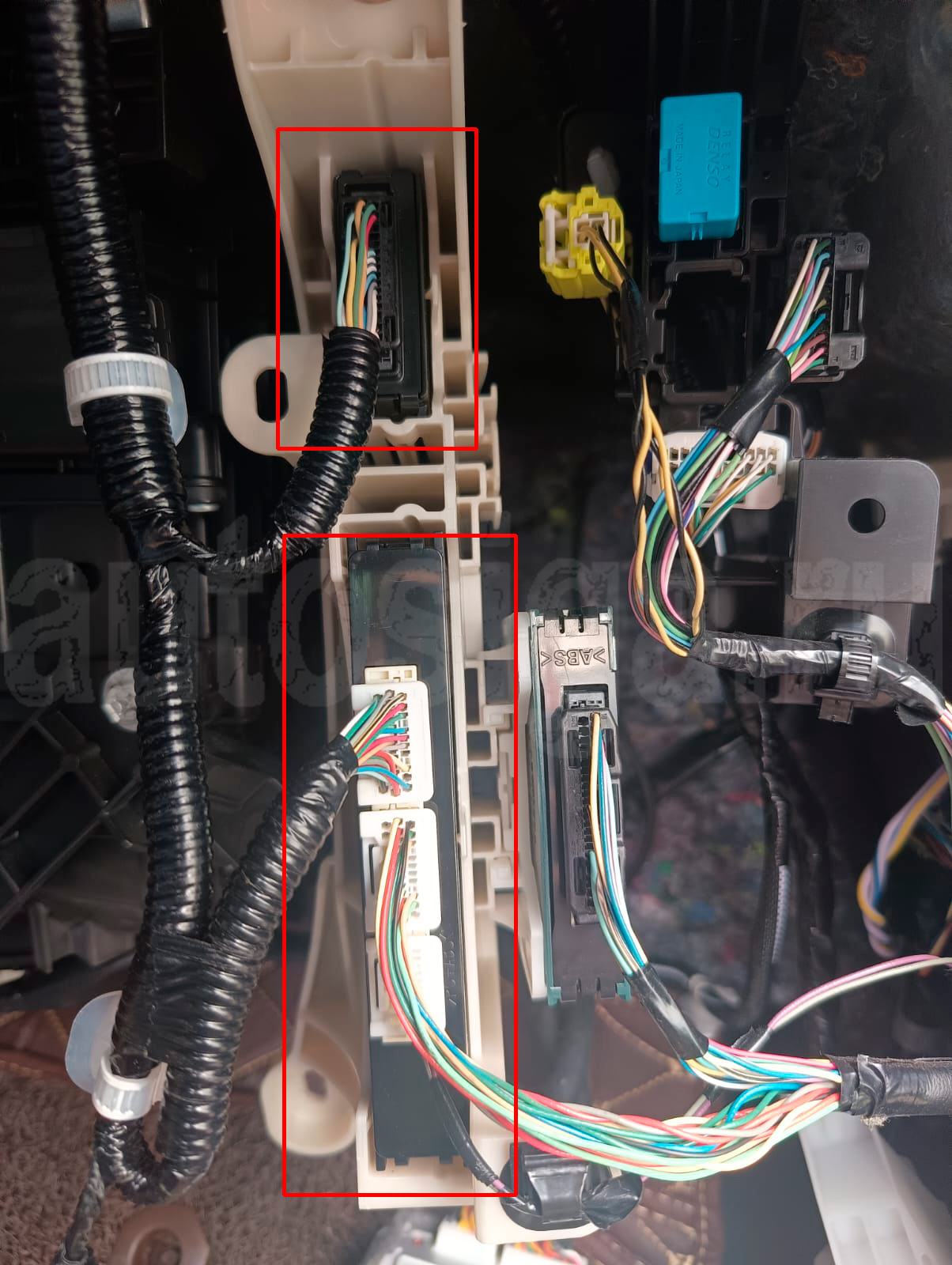

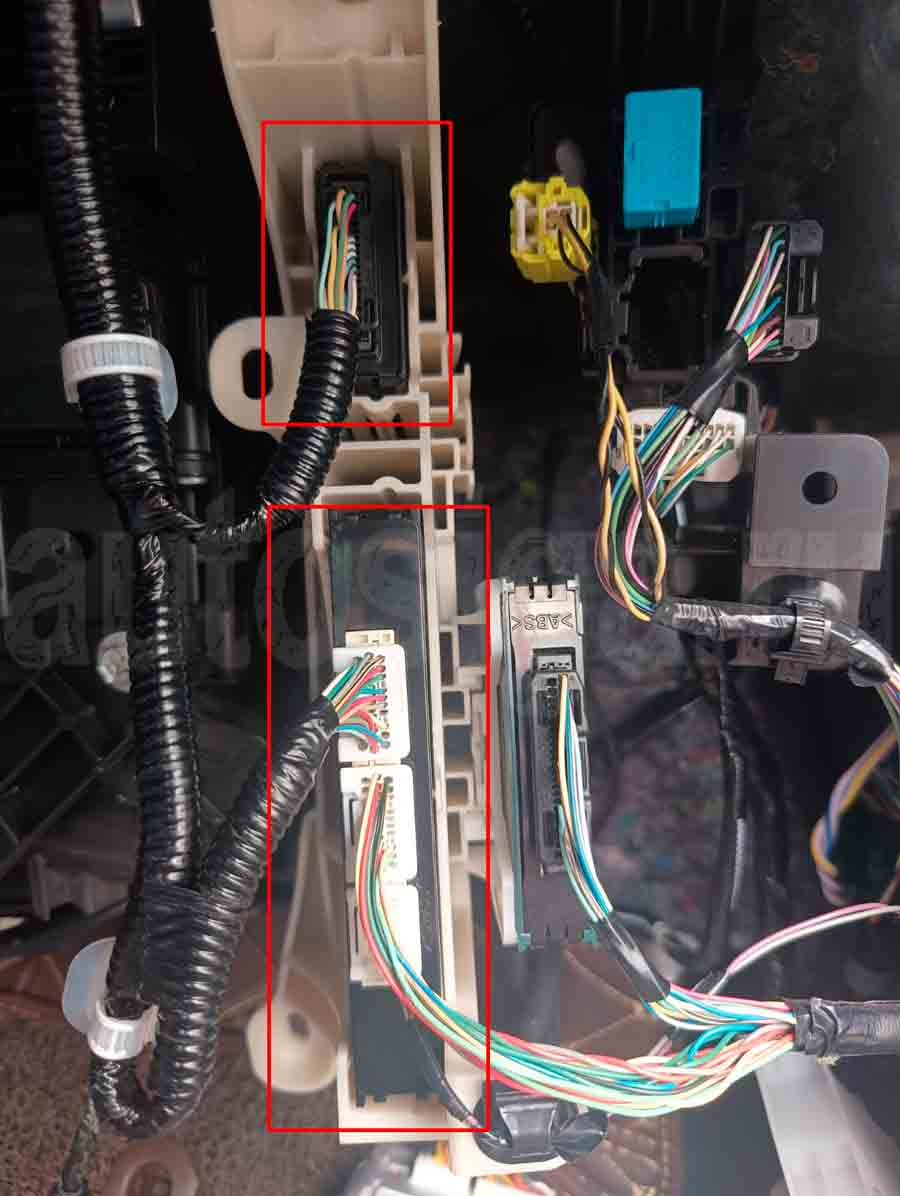

вверху Gateway, внизу Keyless

На момент установки сигнализации и написания статьи у Pandora не было отдельного кода для Toyota Avalon. Поэтому использовал код 2147. Он подходит для многих авто гибридных. Например, Toyota Camry (XV70) 2018-2022, Toyota Corolla (E210) 2019-2025 и т.п.

По can Pandora-Pandect

• видит:
  • концевики капота, дверей, багажника;
  • паркинг;
  • педаль тормоза;
  • зажигание;
  • давление в шинах (TPMS):
  • slave:
  • топливо в литрах;
  • температуру двигателя;
  • температуру наружную;
  • скорость;
  • пробег;
  • статус READY.
• управляет:
  • центральным замком;
  • аварийкой;
  • закрыванием стёкол;
  • штатной охранной системой (для правильного управления штаткой и центральным замком включите в настройках цз двойной импульс отпирания и разрешите в кан управление штатной охранной системой).

Обход штатного иммобилайзера выполняется по алгоритму «Обход Toyota Can», по шине Can2.

В верхнем разъёме Keyless подключаем питание, зажигание (контроль), can1, кнопку запуск-остановка (для блокировки, например).

+12В – чёрный, зажигание – серый, Can1-H – зелёный, Can1-L – белый

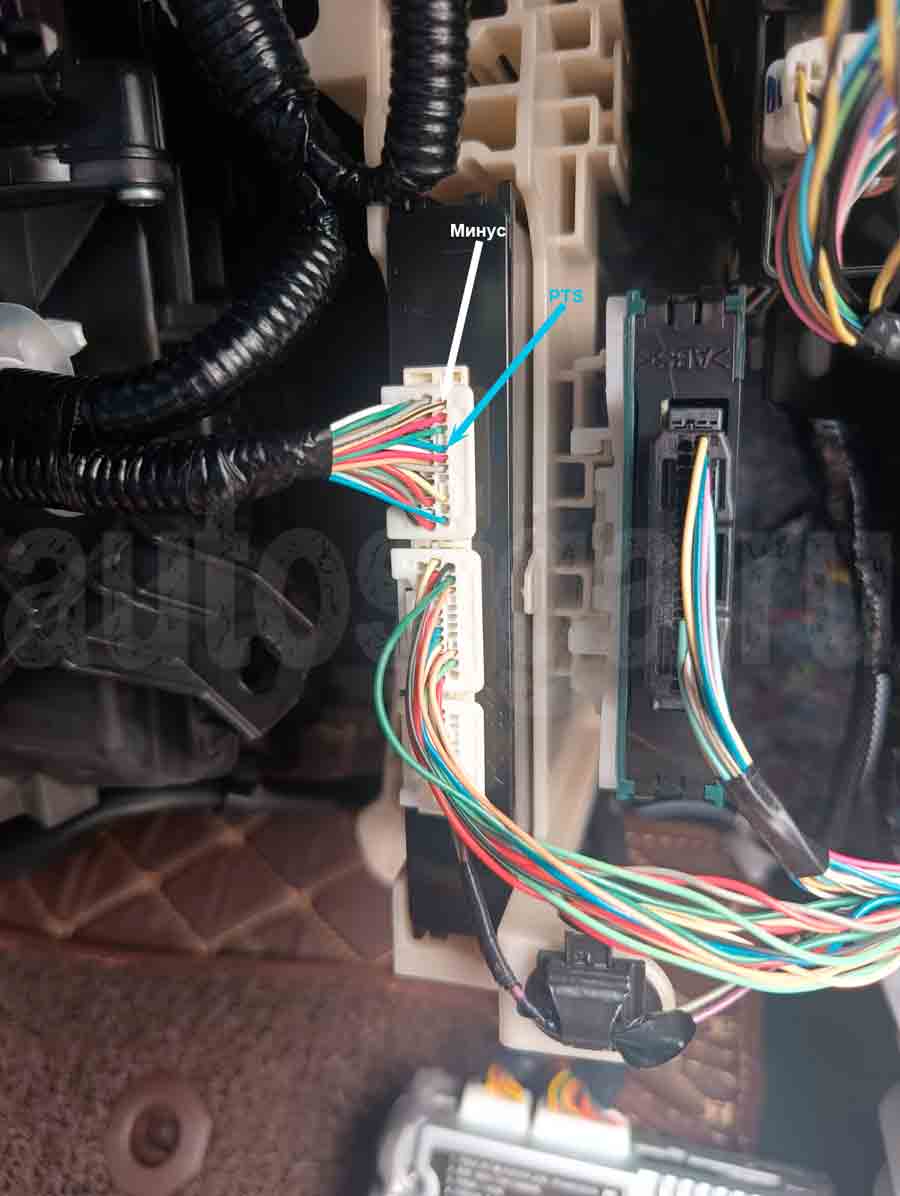

минус – белый/чёрный, кнопка PTS – синий

В разъёме Gateway берём провода Can2 для обхода штатного иммобилайзера.

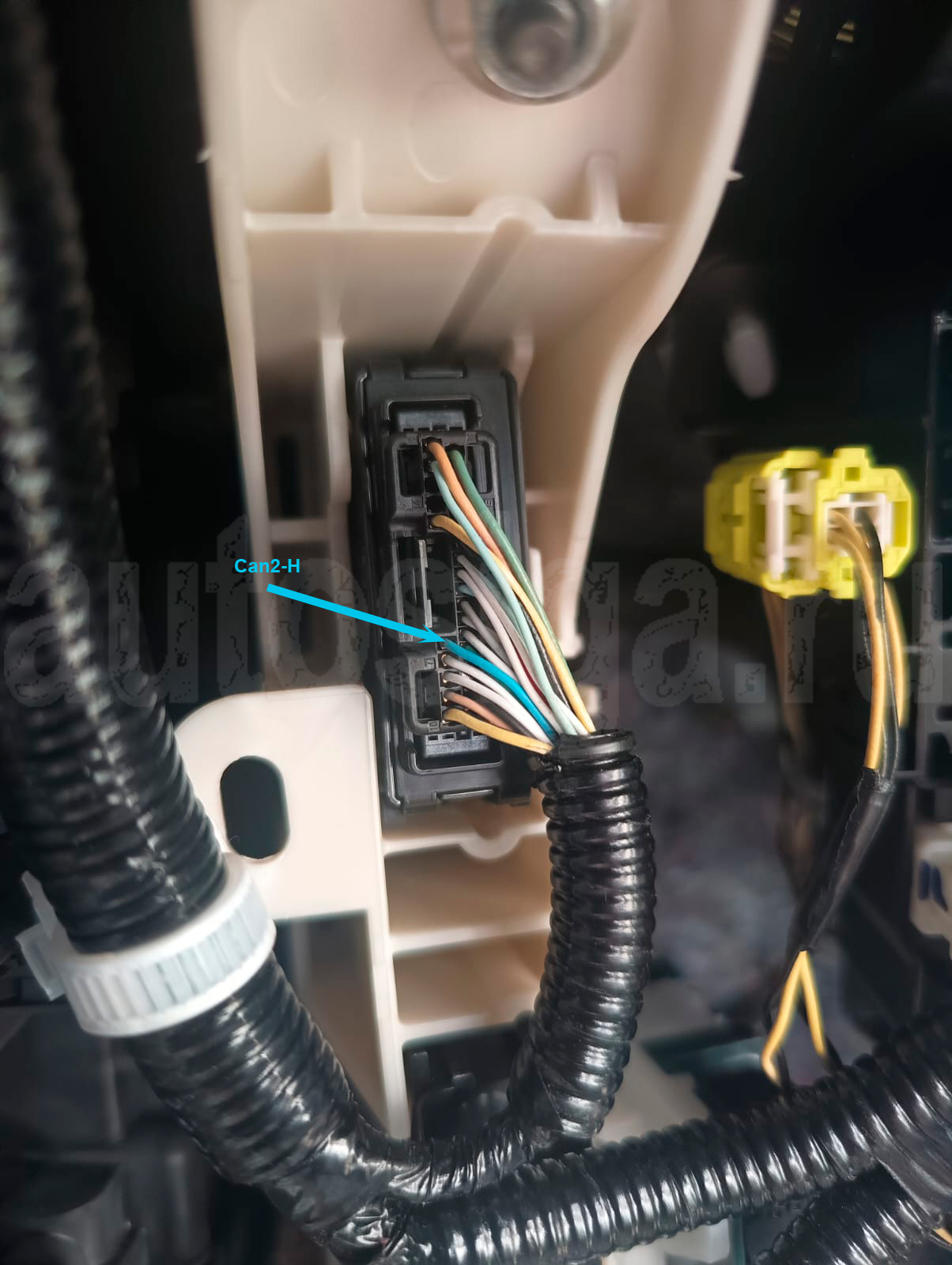

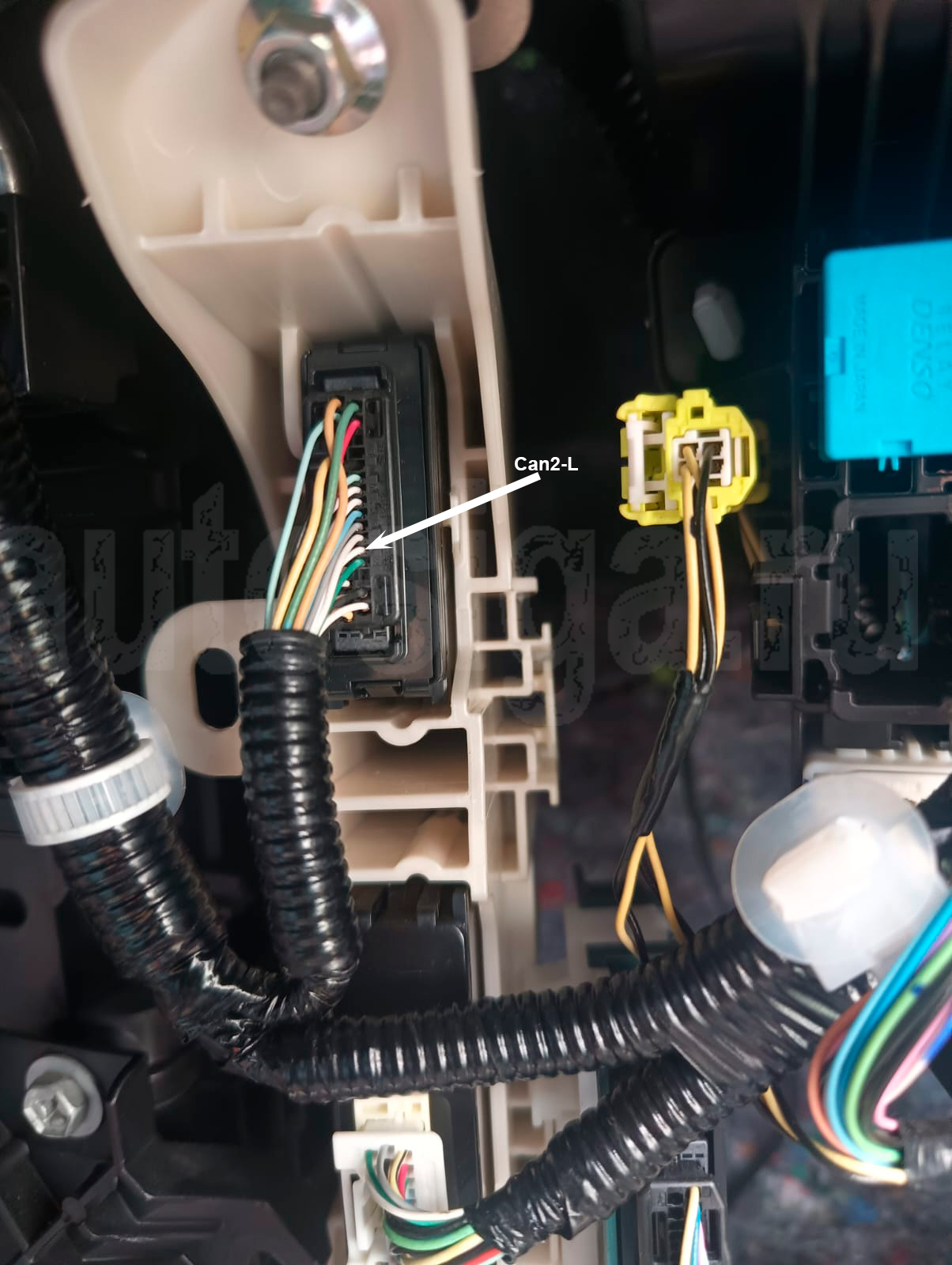

Can2-H – синий

Can2-L – белый

Точки подключения автосигнализации на Toyota Avensis 1.6 1998

зажигание – синий под полом со стороны водителя

стартер – красный с замка зажигания

повороты – жёлтый/зелёный и зелёный/чёрный за щитком приборов или под полом со стороны водителя

Блокировка двигателя:

• топливный насос – синий/чёрный под полом со стороны водителя
• под капотом – два чёрных/оранжевых провода, подходящих к реле “EFI” в блоке рядом с аккумулятором

концевик дверей – красный/белый за щитком приборов или под полом со стороны водителя

центральный замок:

• без родного брелка – синий/белый (запирание), синий/жёлтый (отпирание) слева на блоке предохранителей в 16-ти контактном оранжевом разъеме
• с родным брелком – синий (запирание), оранжевый/синий (отпирание) на блоке между рулевой колонкой и блоком предохранителей

стеклоподъёмники:
водительская дверь – зелёный провод от кнопки
пассажирская дверь – зелёный/белый (+) и красный/синий (-) провода от 13-ти контактного белого разъёма на левой боковине

Точки подключения автосигнализации на Toyota Avensis 2000, левый руль, МКПП

Замок зажигания:
+ 12V – белый
асс – жёлтый
ign_1 – синий/красный
ign_2 – чёрный/жёлтый
стартер – красный

Приборка:
концевик всех дверей – красный/белый, левый разъём
ручник – красный/белый, левый разъём (не путать с концевиками дверей)
повороты – зелёный/чёрный (левый разъём) и зелёный/жёлтый (правый разъём)
тахометр – чёрный, правый разъём

центральный замок – синий/белый (закрыть) и синий/жёлтый (открыть) в жгуте из двери водителя

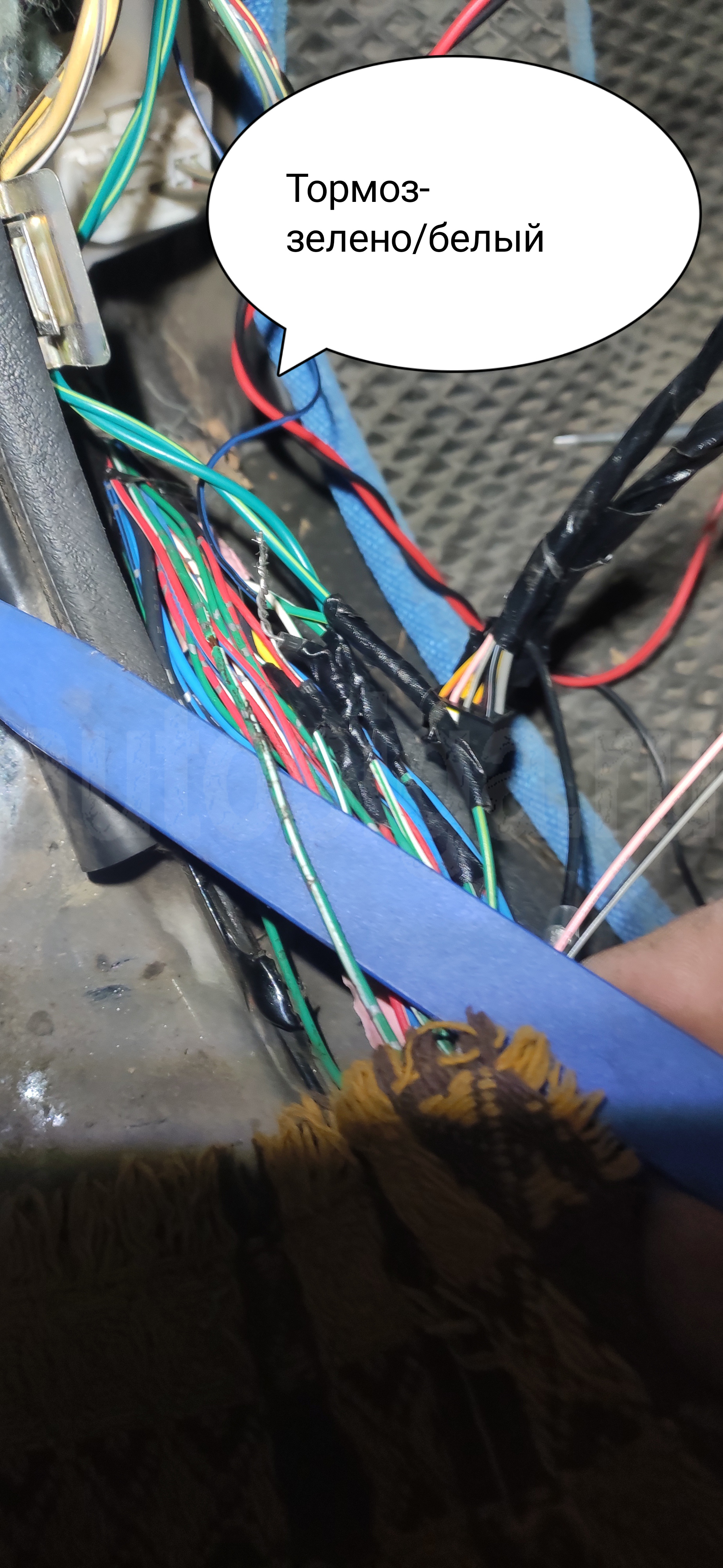

педаль тормоза – зелёный/белый, лягушка

бензонасос – синий/чёрный, левый порог

Точки подключения автосигнализации на Toyota Avensis 2003

стартер - чёрный толстый за бардачком

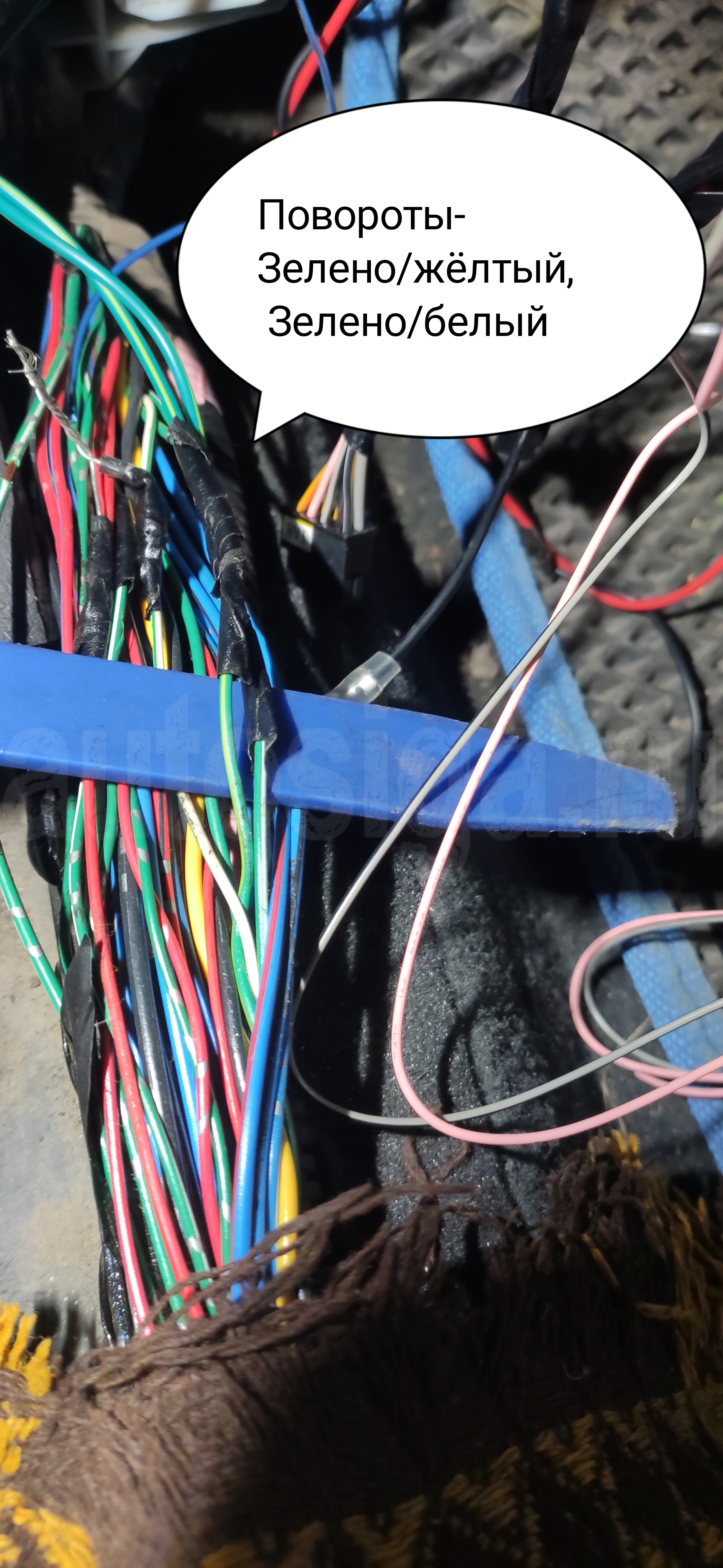

повороты – зелёный/белый и зелёный/жёлтый в левом пороге или на боковине
габариты – зелёный с серебряными точками в левом пороге или на боковине

форсунки – под капотом водительской стороны чёрная коробка, в ней белый разъём, на нем красный/чёрный провод

концевик дверей – красный (водительская) и белый/зелёный (задние) в левом пороге или на боковине, красный справа (передняя правая)
концевик багажника – красный/жёлтый в левом пороге или на боковине
открывание багажника (силовой) – синий в левом пороге или на боковине

стоп-сигналы – зелёный/белый с серебряными точками в левом пороге или на боковине

центральный замок – синий/красный (запирание) и синий (отпирание) в левом пороге или на боковине

стеклоподъёмники (управление слабым «+» на кнопках в водительской двери, отсечка имеется):
водительская дверь – зелёный/жёлтый (закрыть), зелёный/белый (открыть)
пассажирская дверь – белый/синий (закрыть), белый/красный (открыть)
левая задняя – красный/жёлтый (закрыть), красный (открыть)
правая задняя – зелёный/жёлтый (закрыть), зелёный (открыть)

зеркала (силовое управление на блоке с кнопками, отсечка имеется (точнее, на этих проводах в родном состоянии попеременно постоянно присутствует +/-) – синий/чёрный и жёлтый/синий
серый (зажигание) на этом блоке надо рвать при поддержке зажигания

Точки подключения автосигнализации на Toyota Avensis 2003

Порог водителя:
бензонасос – синий/чёрный
повороты – зелёный/белый, зелёный/жёлтый

концевики дверей – красный, белый/зелёный, красный в водительском и пассажирском порогах
концевик багажника – красный/жёлтый в багажнике

центральный замок – коричневый/белый, зелёный/белый у левой водительской ноги в правом нижнем разъёме

генератор – белый с 2 точками на приборной панели в крайнем разъёме

Точки подключения автосигнализации на Toyota Avensis 2006

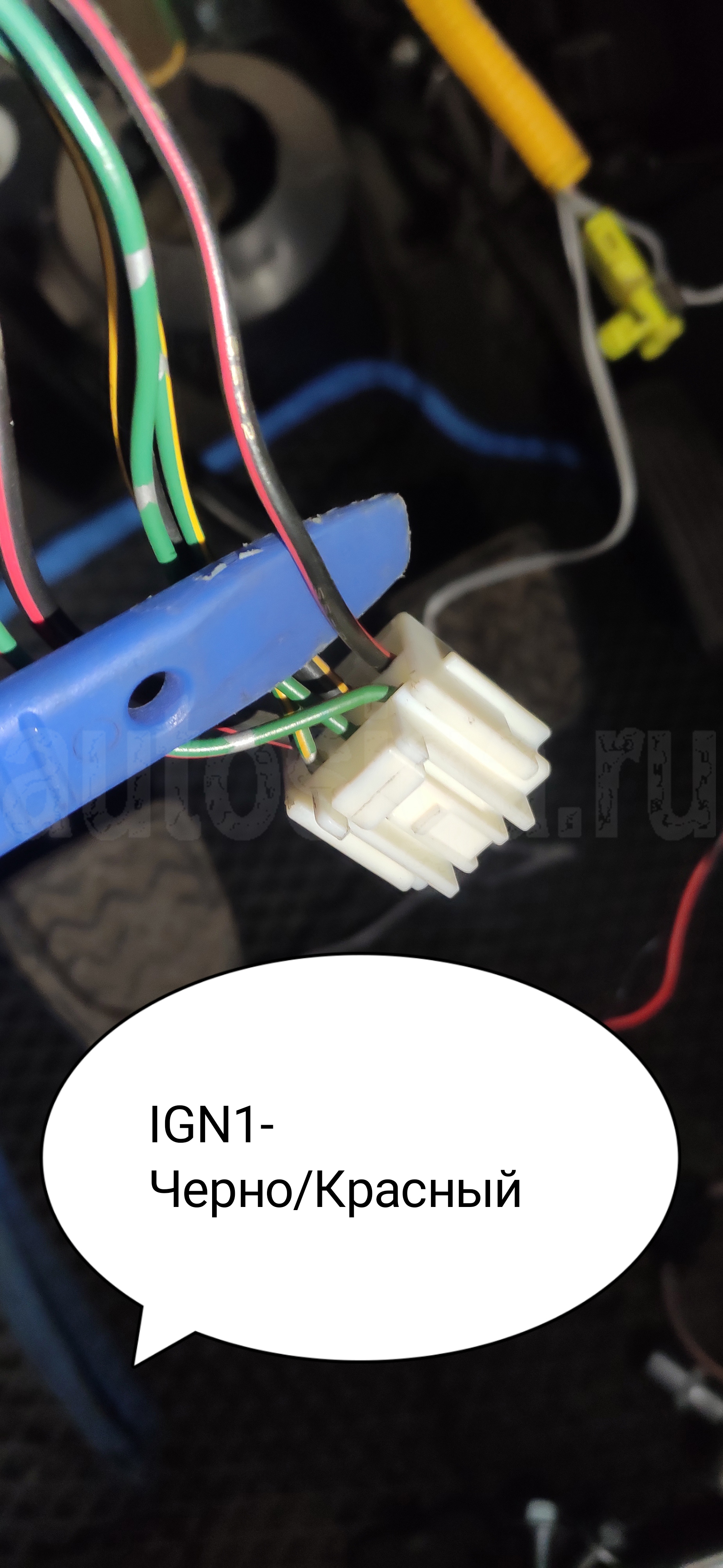

Замок зажигания:

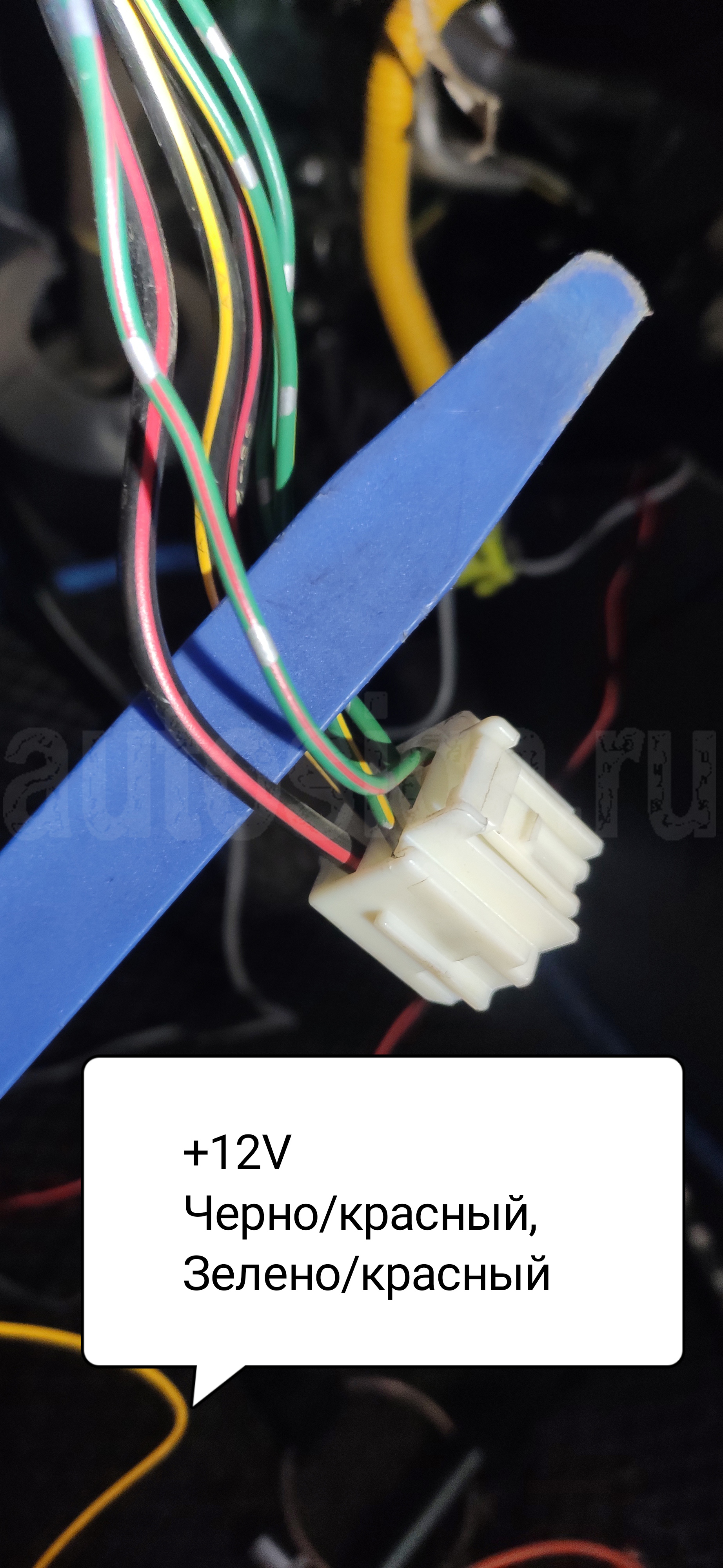

+12 – чёрный/красный и зелёный/красный

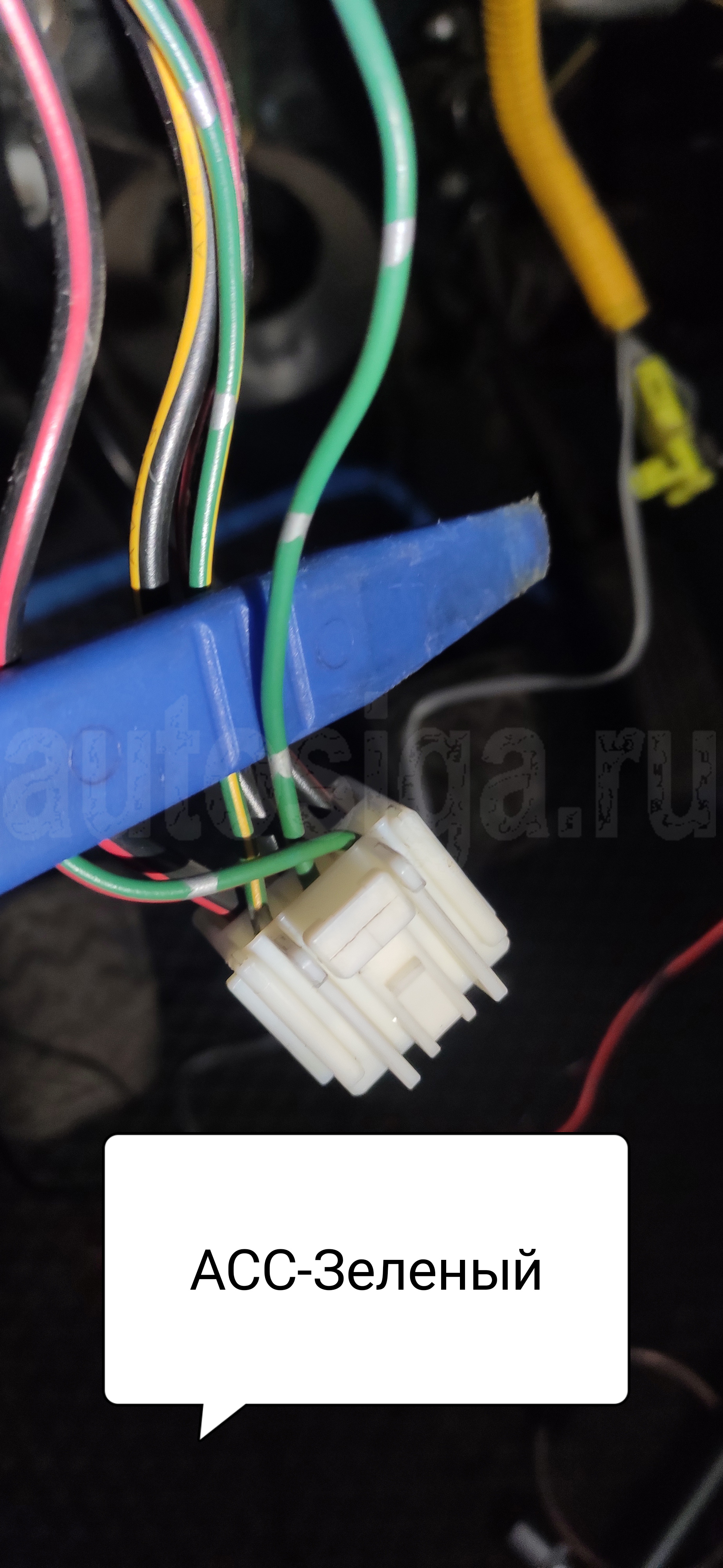

acc – зелёный

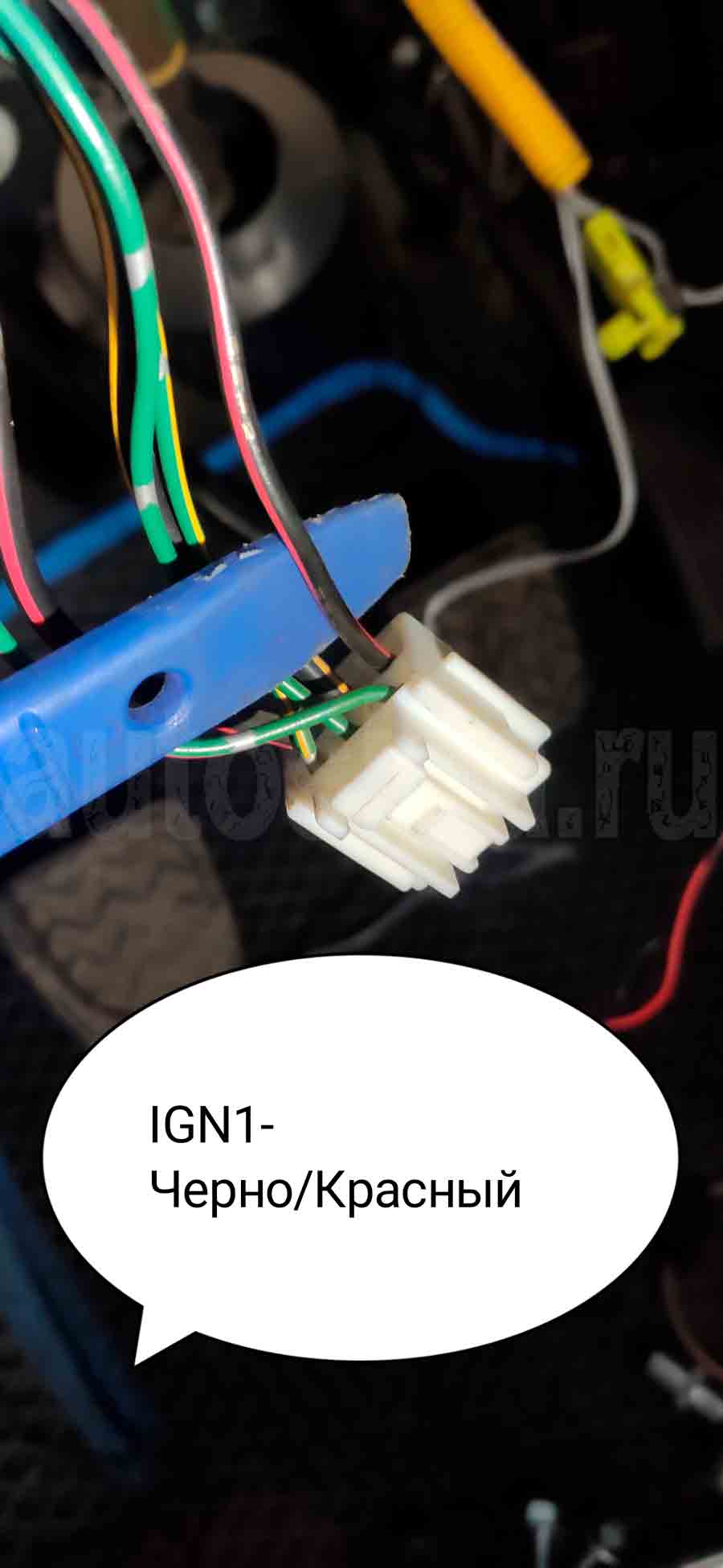

зажигание – чёрный/красный тонкий

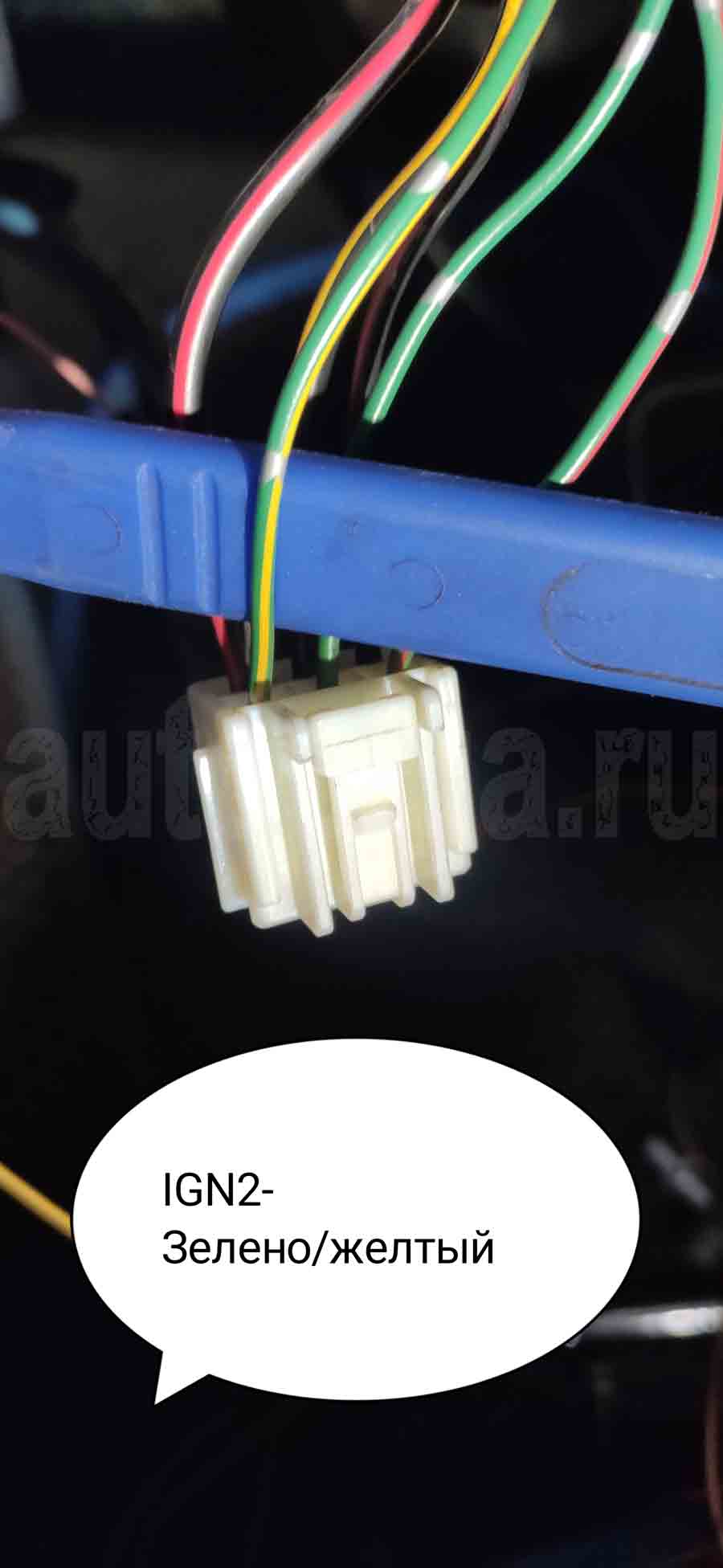

зажигание 2 – зелёный/жёлтый

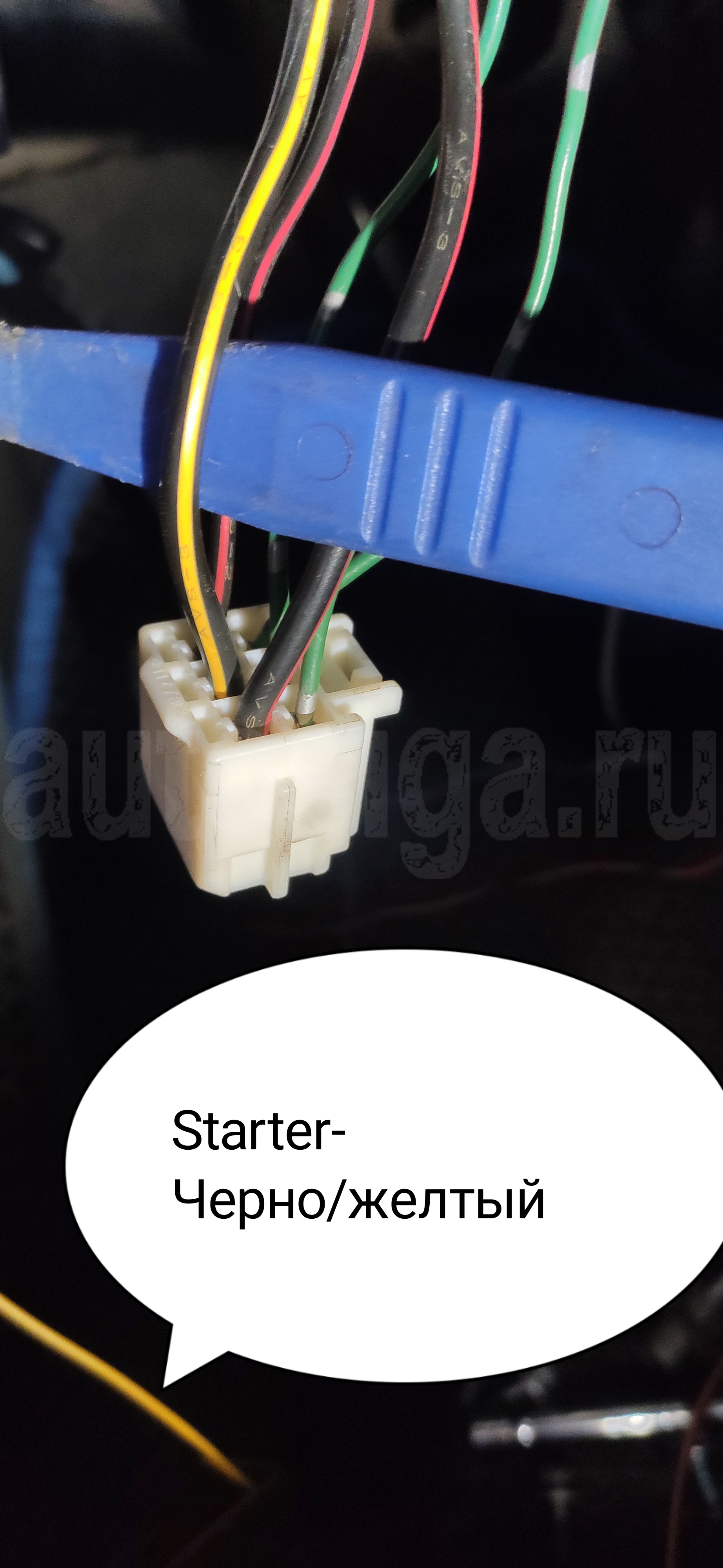

стартер – чёрный/жёлтый

тахометр – оранжевый/красный

концевик водительской двери – красный, порог водителя

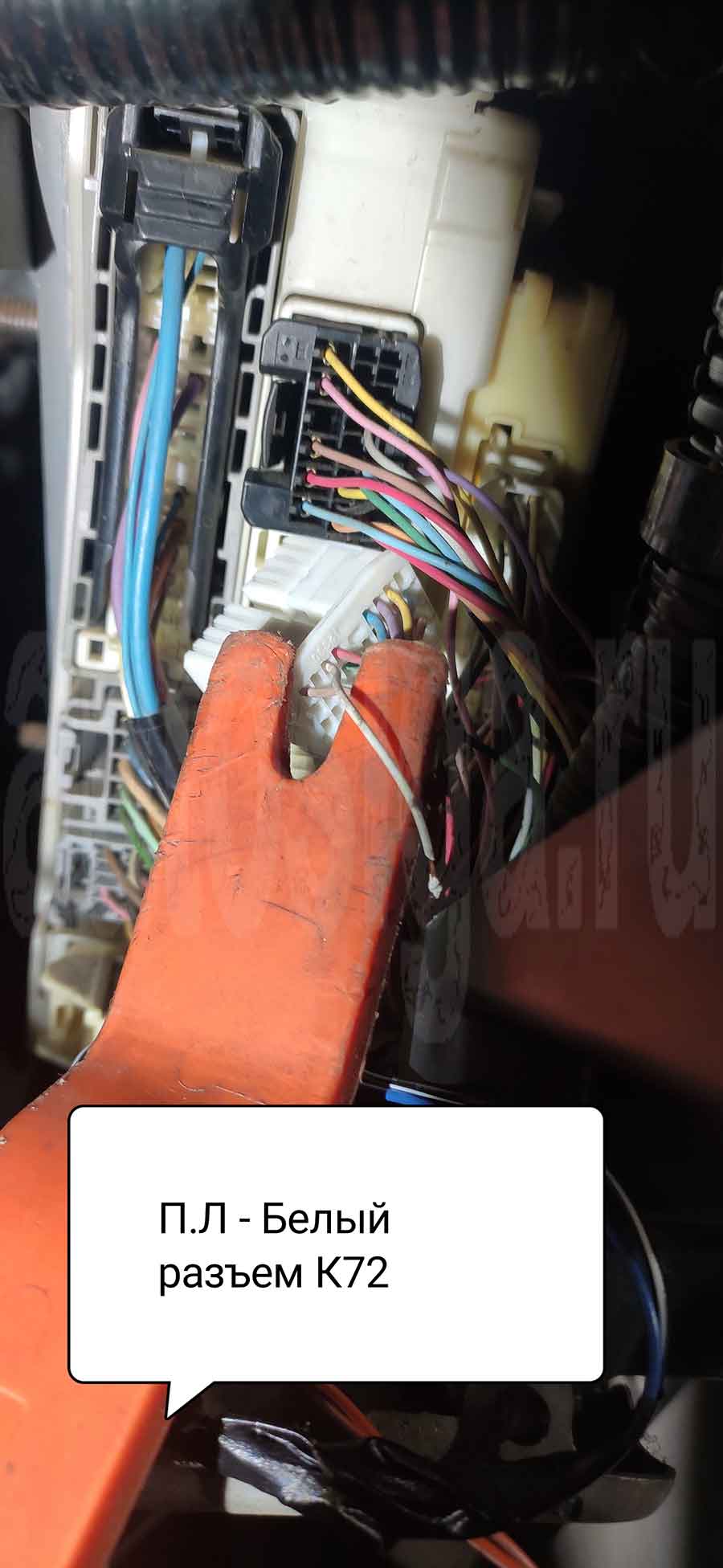

концевик пассажирской двери – красный, чёрный разъём, блок предохранителей, второй сверху справа

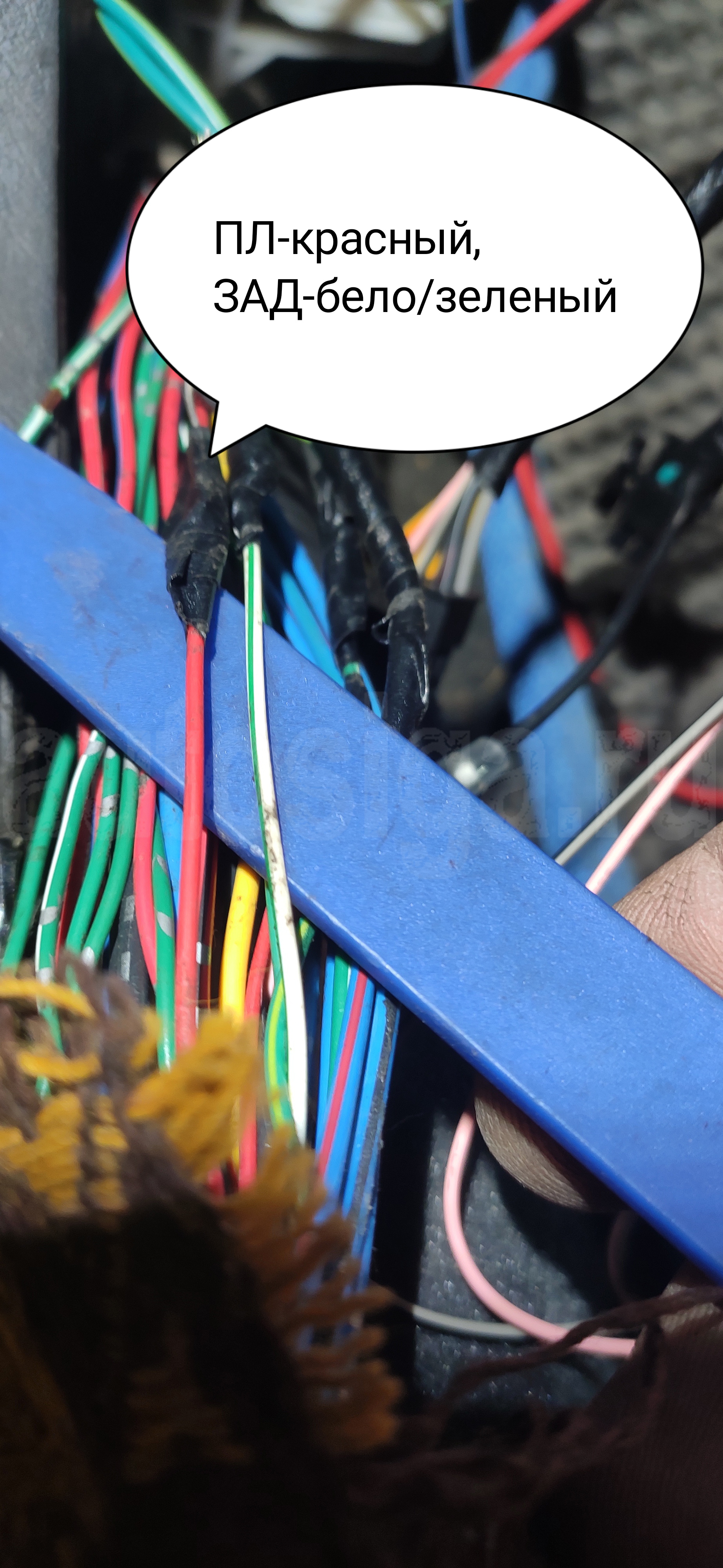

задние двери – белый/зелёный, порог водителя

зарядка – жёлтый, генератор

Порог водителя:
бензонасос – синий/чёрный

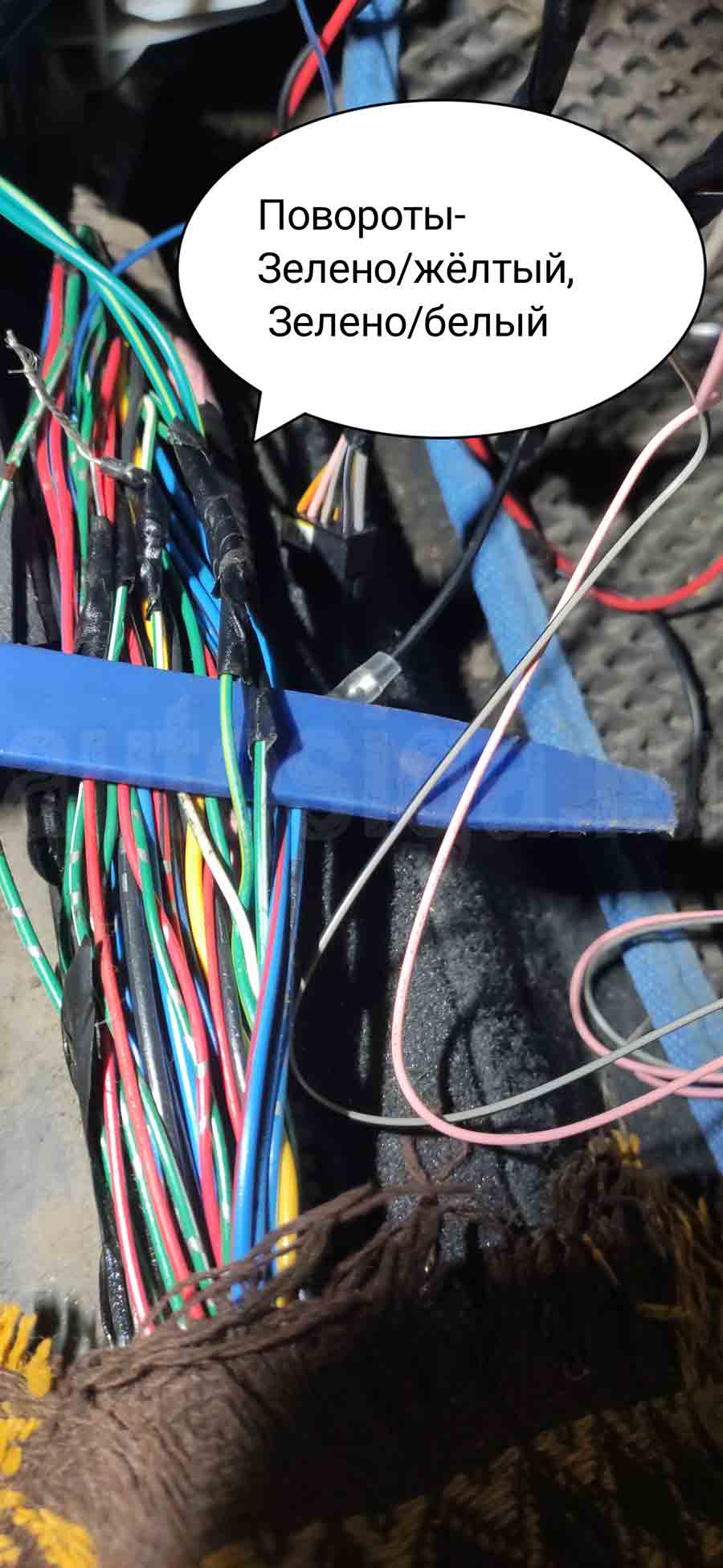

повороты – зелёный/белый и зелёный/жёлтый

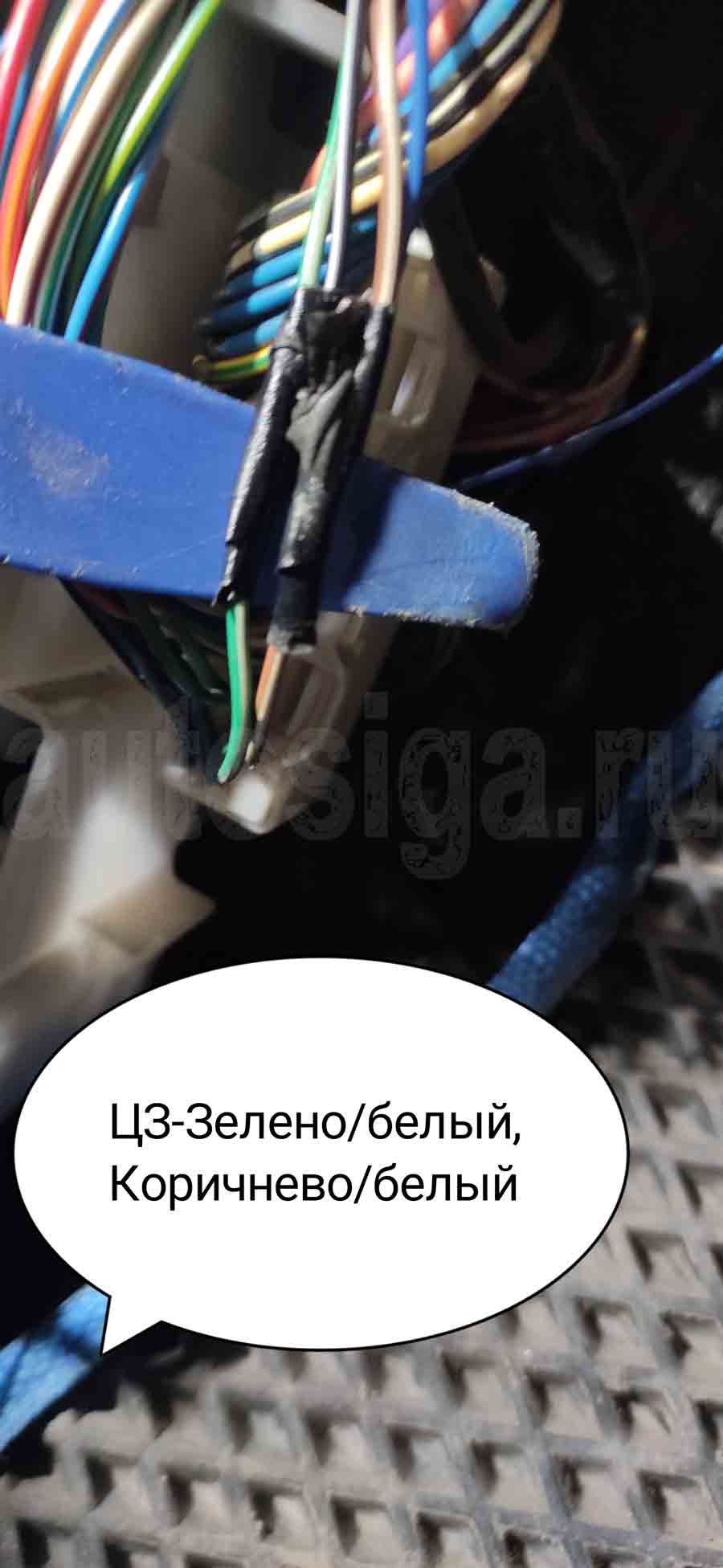

центральный замок – зелёный/белый и коричневый/белый из двери водителя

Схема подключения сигнализации (цвета проводов) на Toyota Avensis 2006, ключ

Замок зажигания:
+12 – чёрный/красный (толстый), зелёный/красный
acc – зелёный
ign1 – чёрный/красный (тонкий)
ign2 – зелёный/жёлтый
starter – жёлтый/красный

Порог водителя:
тормоз – зелёный/белый
повороты – зелёный/белый, зелёный/жёлтый
концевики дверей – красный (передний левый), белый/зелёный (задние)

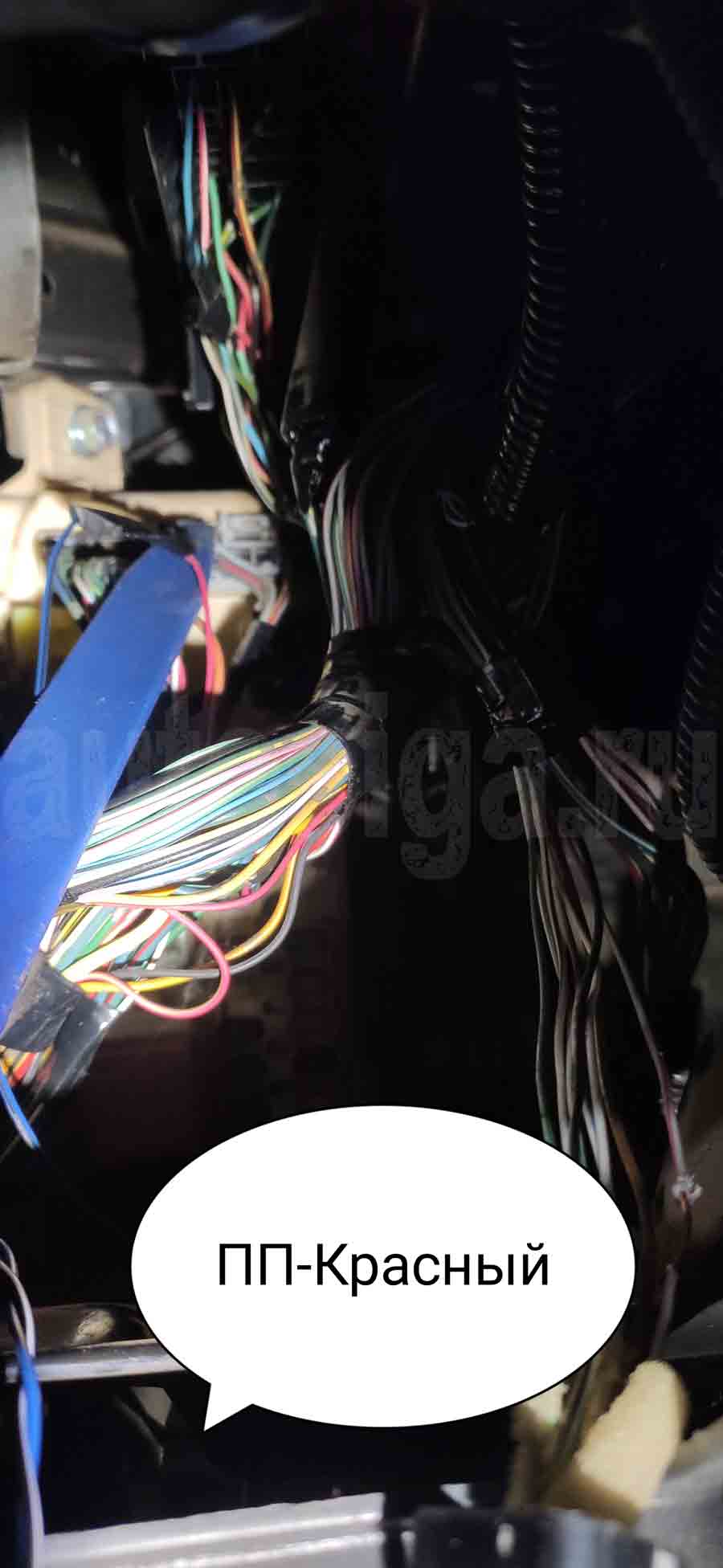

Концевик двери пассажира – красный в блоке предохранителей, сверху средний чёрный разъём

Центральный замок (-) – зелёный/белый, коричневый/белый (кик-панель водителя, жгут из двери)

Контроль заведённого двигателя (тахометр) – разъём OBD2, серый/красный

Точки подключения автосигнализации на Toyota Avensis 2008 левый руль, АКПП

Замок зажигания:
+ 12V – чёрный/красный толстый

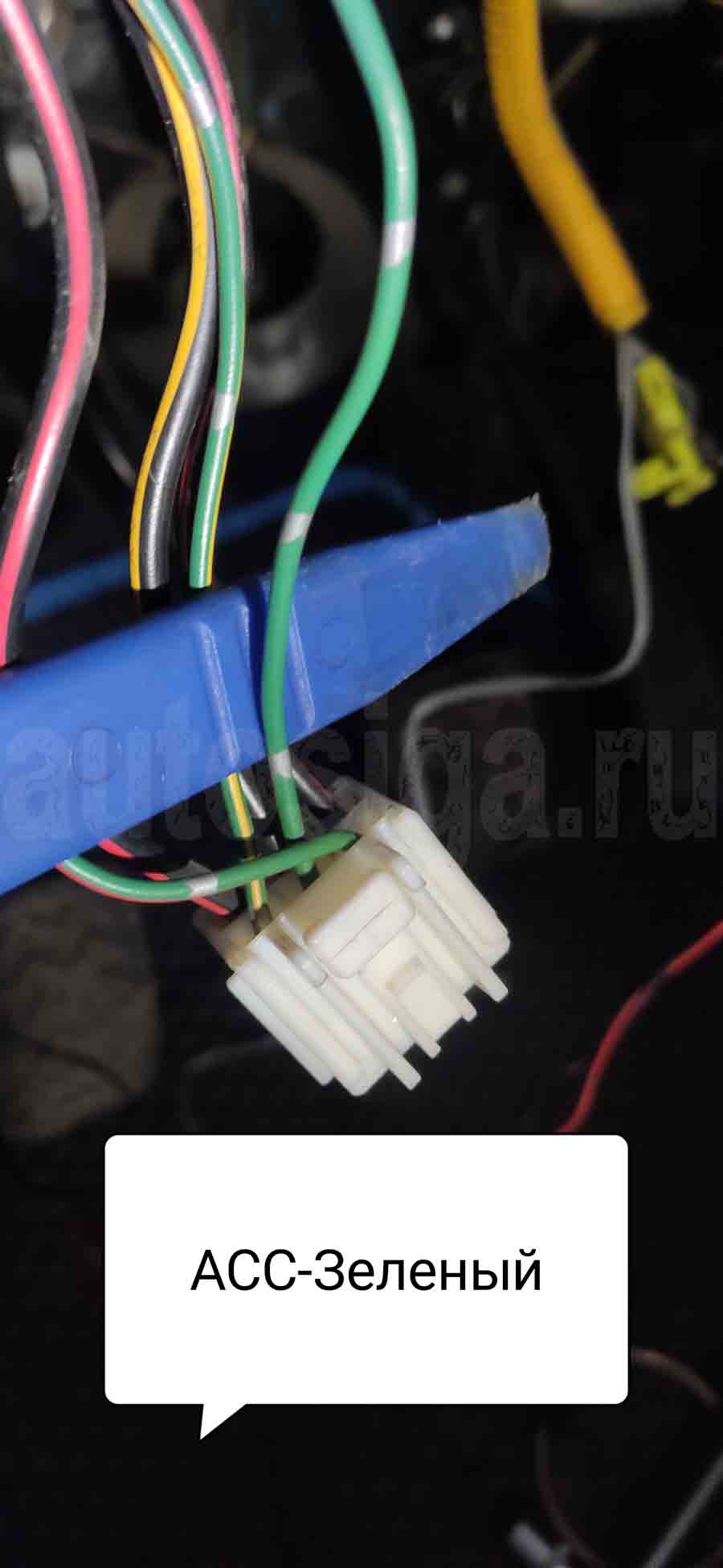

асс – зелёный
ign_1 – чёрный/красный тонкий
ign_2 – зелёный/жёлтый
стартер – чёрный/жёлтый

концевик водительской двери – красный за левой панелью в ногах водителя, средний разъём
остальные двери и багажник – красный и белый/красный за правой панелью в ногах пассажира, верхний правый разъём

повороты – зелёный/белый, зелёный/жёлтый, ближний правый разъём, за панелью приборов
Доступно только после снятия верхней крышки торпеды

педаль тормоза – зелёный/белый, ближний левый разъём, за панелью приборов
Доступно только после снятия верхней крышки торпеды

тахометр – серый/красный, жгут к диагностическому разъёму

центральный замок – зелёный/белый (открыть) и коричневый/белый (закрыть), жгут из двери водителя, нижний разъём

Снимаем всю верхнюю крышку торпеды. Там всё держится на клипсах и на 4-х шурупах. Также откручиваем правую подушку безопасности. Это делается, удалив бардачок, ищем вверху один болтик на 12, и откручиваем головкой через удлинитель. Подушку отсоединяем - жёлтый разъём. Также нужно снять левую и правую облицовки стоек. После этого крышка торпеды легко снимается.

Также нужно снять нижнюю подушку безопасности по рулём. Она держится на 4-х болтах на 12 и двух гайках на 12. Два болта спереди под лючками, ещё два снизу и две гайки закручены изнутри со стороны педалей. Их можно открутить головкой на 12 через небольшой удлинитель. Нижнюю подушку можно не отсоединять, она отводиться в сторону на проводе и не мешает.

При заводке будет загораться лампочка неисправности подушек безопасности, ничего страшного, при подсоединении подушки, эта ошибка исчезнет сама по себе.

Блоки сигналки и обходчика, прячем посередине за воздуховодами над магнитолой.

Обходчик подходит Saturn AU-50. Можно туда спрятать весь ключ, но я из ключа вытащил только чип и его в обходчик. Кромсал третий запасной ключ, который без кнопок управления ЦЗ. Внешняя оболочка резиновая и срезается ножом. Внутри пластмассовый корпус и там видно чип, он вытаскивается.

Точки подключения автосигнализации на Toyota Avensis 2009

Замок зажигания:
+12 – белый толстый
зажигание – серый толстый
зажигание 2 – белый тонкий
асс – серый тонкий
стартер – зелёный тонкий
стартер 2 – белый толстый

Левый порог:
концевик передний левый – белый
концевик задний левый – голубой
концевик багажника – салатовый
повороты – жёлтый и голубой
открыть багажник (+) – фиолетовый
бензонасос – салатовый толстый

Правый порог:
концевик передний правый – голубой
концевик задний правый – салатовый

габариты – белый, рулевая колонка

центральный замок – голубой (закрыть), розовый (открыть), белый разъём из двери водителя

сцепление – тёмный зелёный, педаль сцепления

зарядка – жёлтый, щиток приборов

Точки подключения автосигнализации с can (Starline) на Toyota Avensis 2009 PTS

Установка автосигнализации на Toyota Mark X 2006 по аналогу

Замок зажигания:

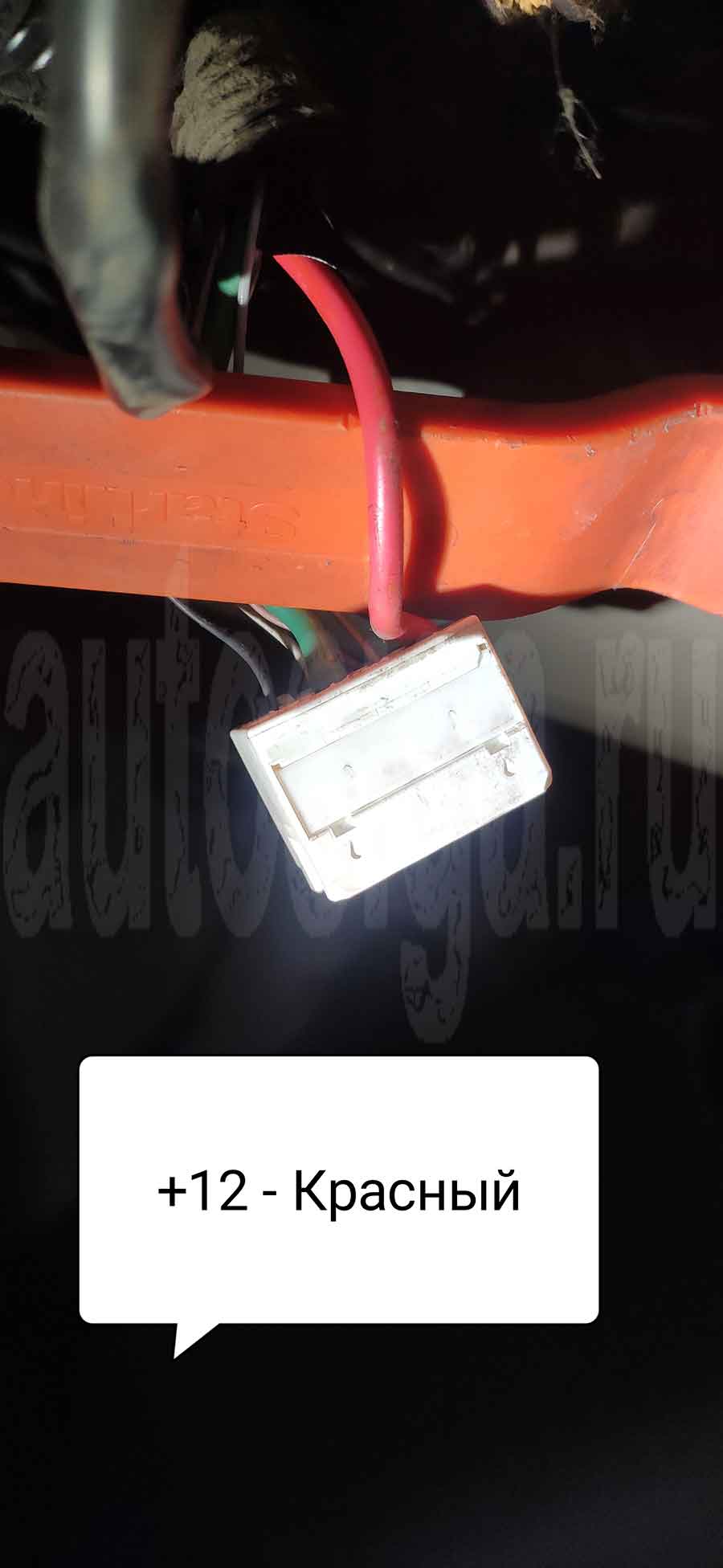

+12 – красный

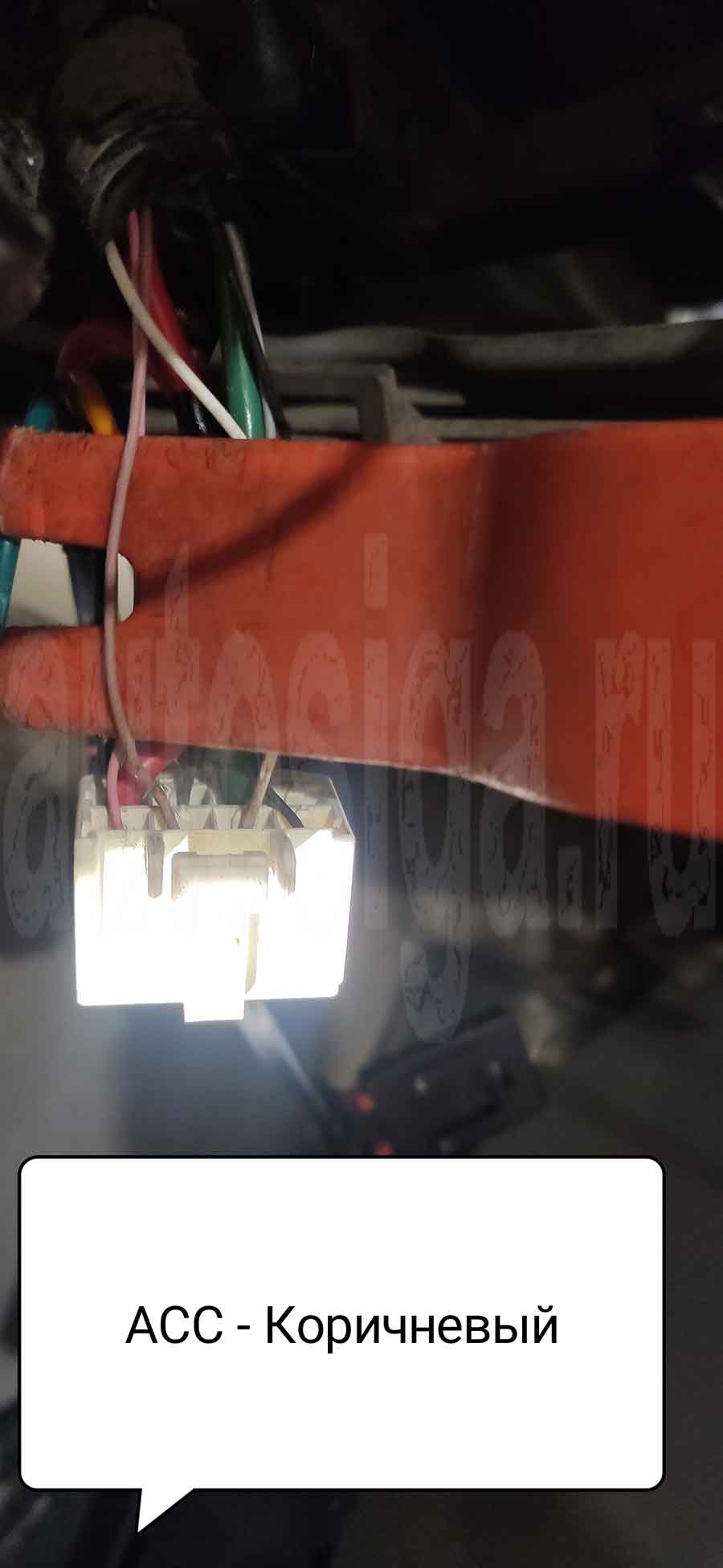

АСС – коричневый

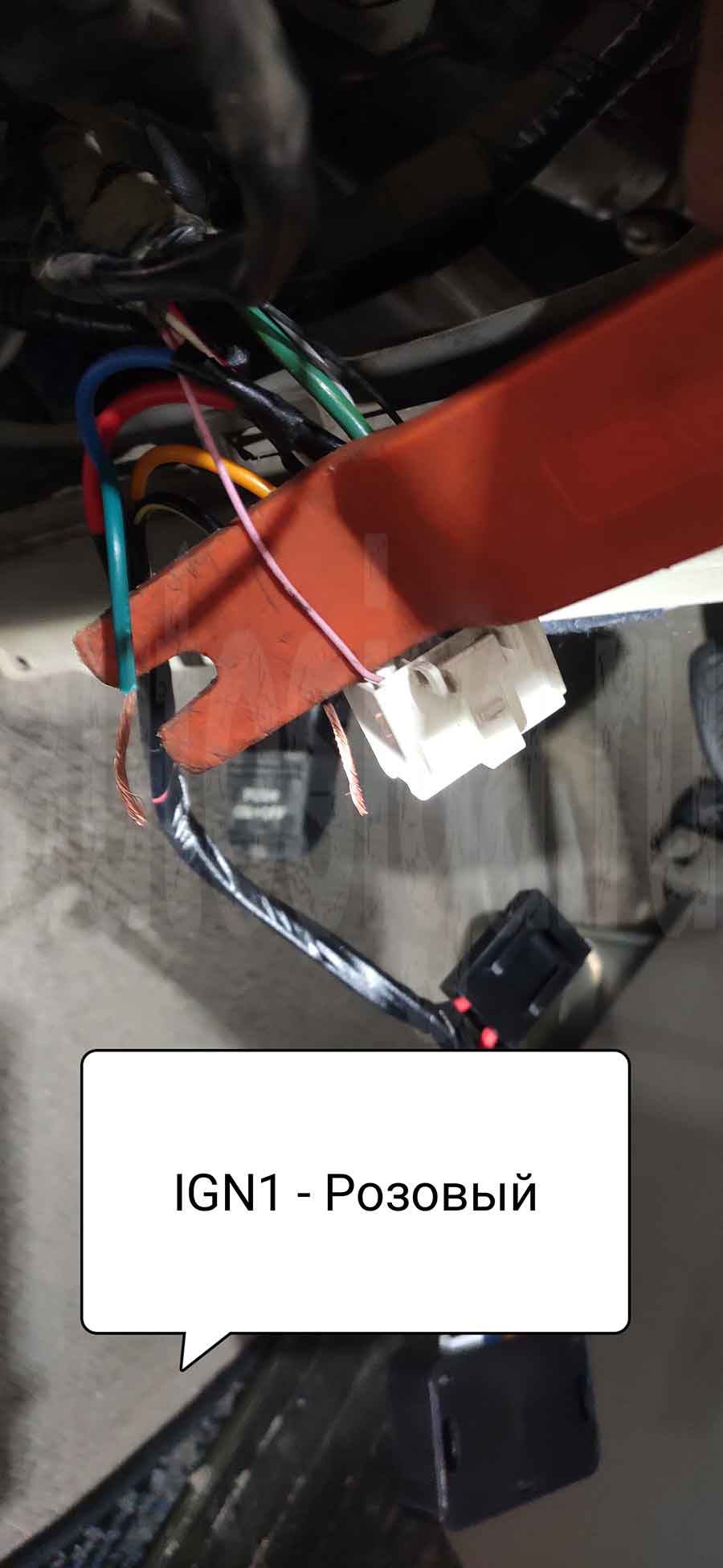

IGN1 – розовый
IGN2 – серый
Starter1 – белый
Starter2 – зелёный

Аварийка (+) – зелёный, серый (реле аварийки над педалью тормоза сверху)

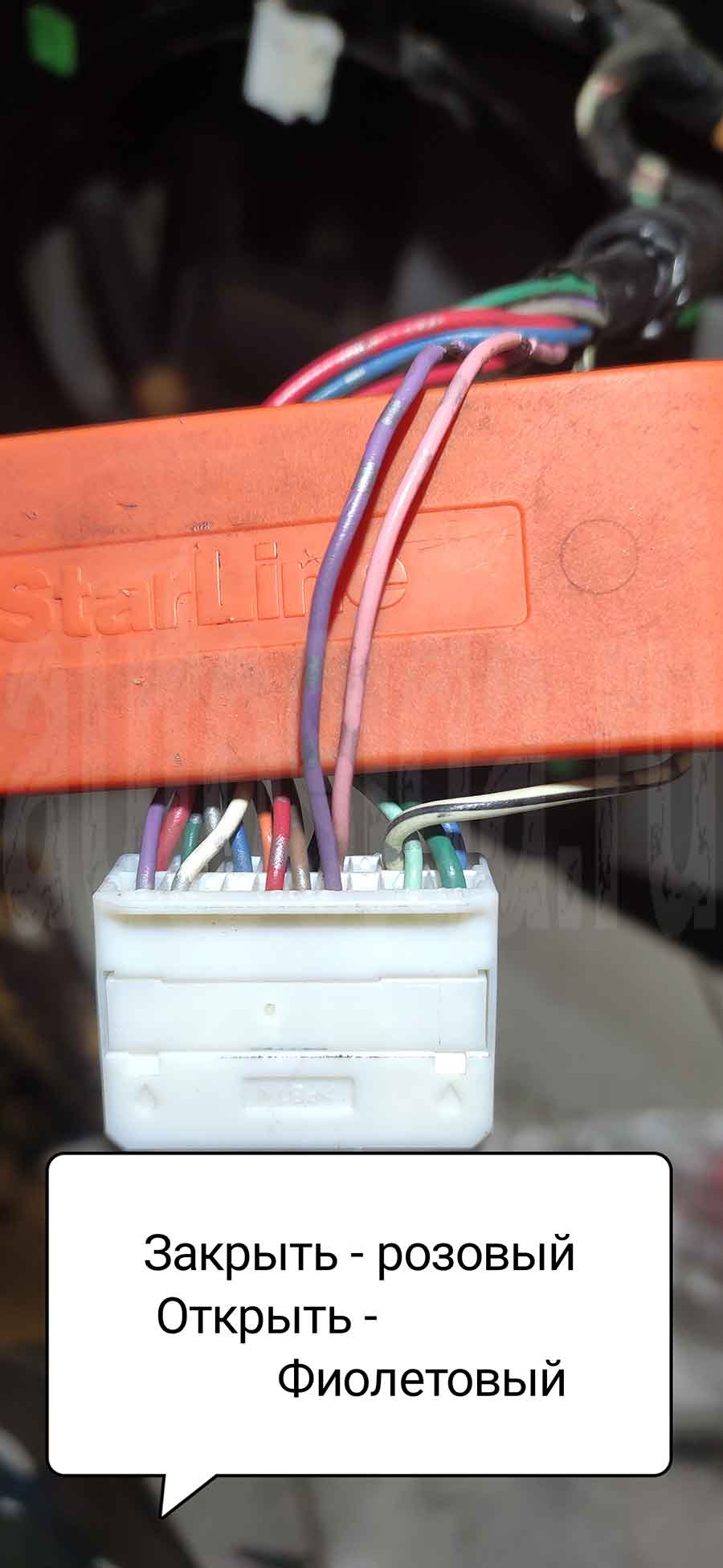

Центральный замок (-):
Закрыть – розовый
Открыть – фиолетовый

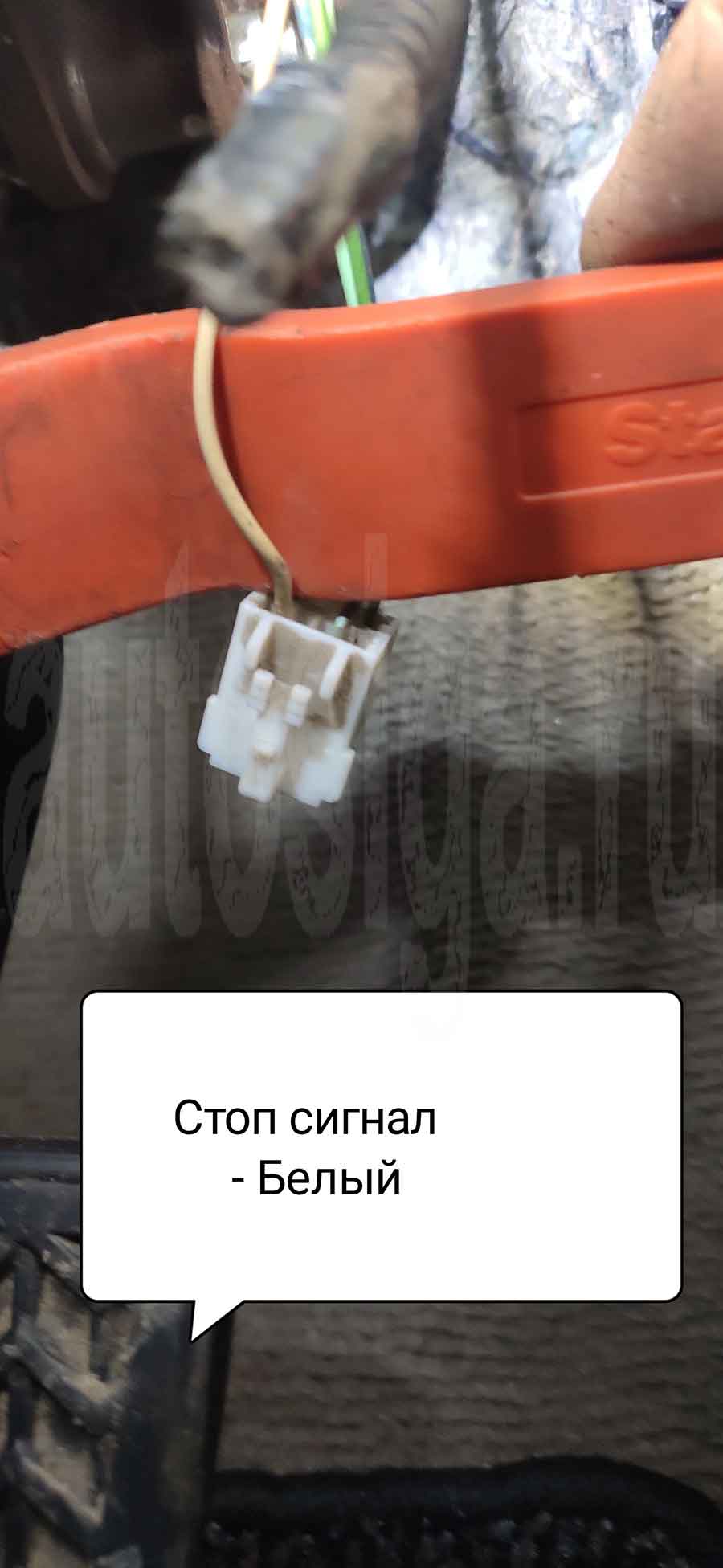

Стоп-сигнал (+) – белый (лягушка)

Концевики дверей (все подключаем через 2 диода):

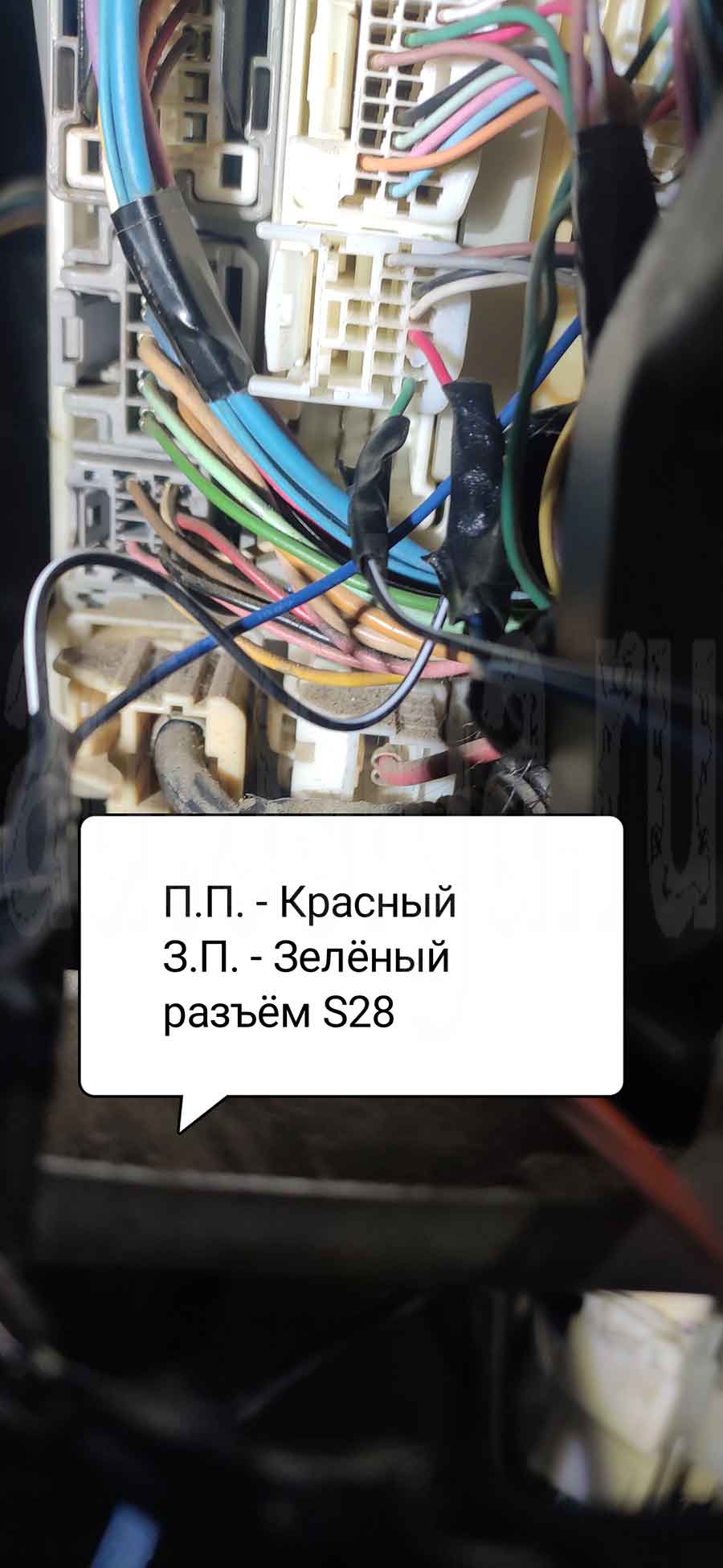

Передний правый – красный (разъём S28), пин 14
Задний правый – зелёный (разъём S28), пин 16
Передний левый – белый (разъём К72), пин 23

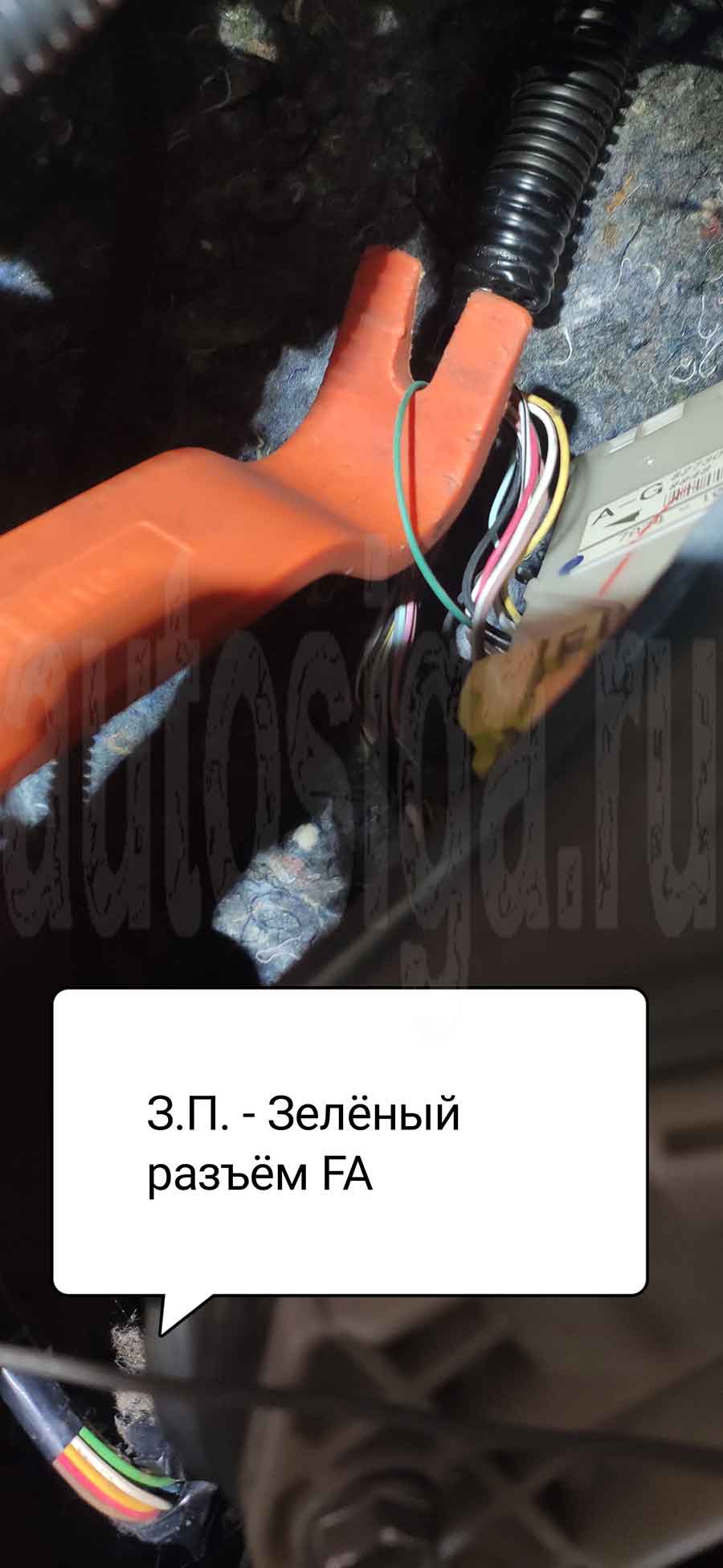

Задний левый – зелёный (разъём FA), пин 11
Багажник – синий (разъём К72), пин 25

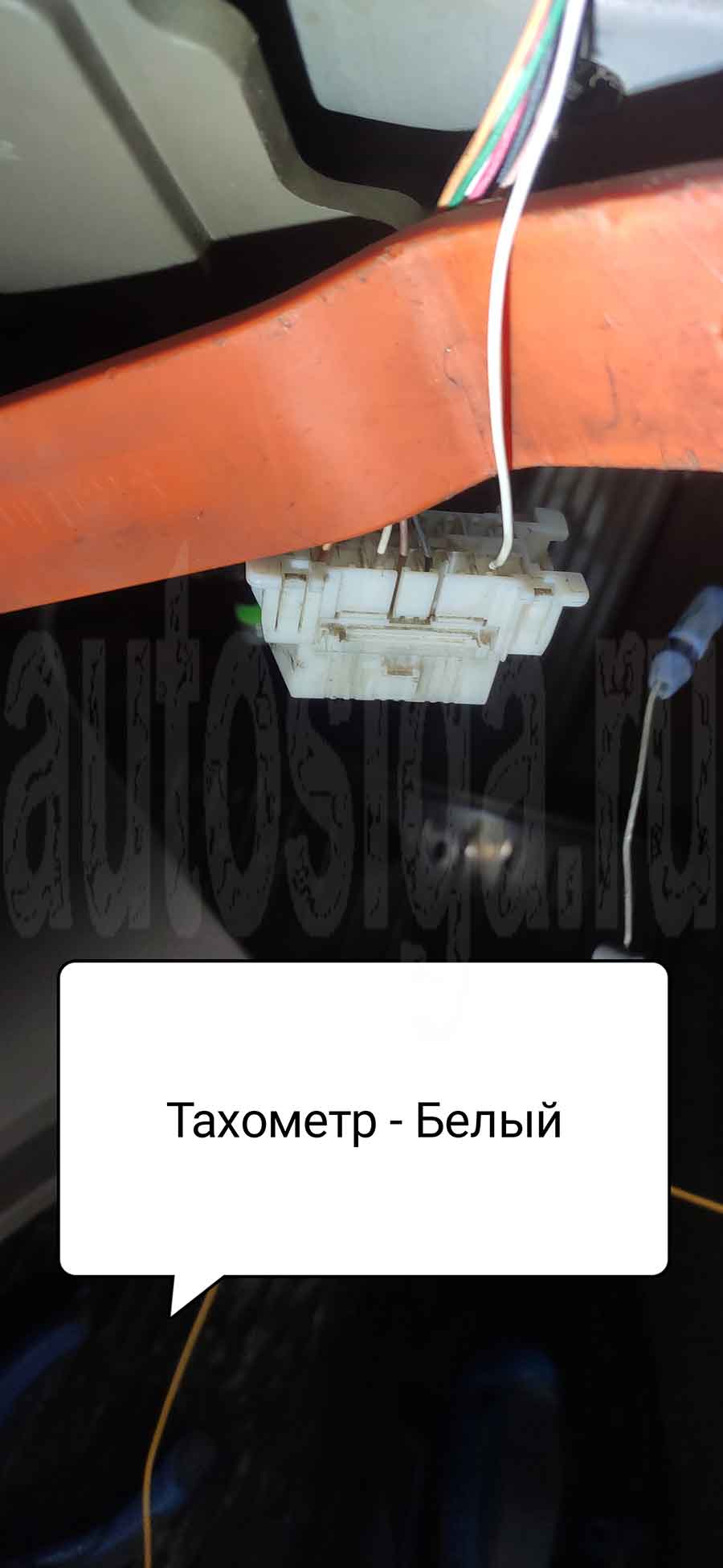

Тахометр – белый (крайний пин), OBD
