Точки подключения и карты установок сигнализации на Chery Eastar, Indis, QQ

Новое

1. Фото точек подключения автосигнализации к автомобилю Chery Eastar

Внизу под торпедой находится блок реле, почти всё там.

Концевик капота
Установка автосигнализации на Chery Eastar

Управление центральным замком - отпирание
Установка автосигнализации на Chery Eastar

Управление центральным замком - запирание
Установка автосигнализации на Chery Eastar

Повороты
Установка автосигнализации на Chery Eastar

Концевики дверей
Установка автосигнализации на Chery Eastar

Концевик багажника
Установка автосигнализации на Chery Eastar

2. Точки подключения автосигнализации на Chery Indis 2012

Жгут замка зажигания:
+12 – красный
ACC – красный/синий
Зажигание – розовый
Зажигание 2 – красный/белый
Стартер – жёлтый/чёрный

Жгут, уходящий под капот, белый разъём:
Концевик капота (-) – белый/чёрный
Штатная сирена (+) – оранжевый

Порог водителя:
Дверь водителя (-) – белый
Дверь пассажира (-) – белый
Повороты (+) – синий и оранжевый
Ручник (-) – коричневый/жёлтый
Стоп (+) – жёлтый
Бензонасос (+) – коричневый/белый (их там три одинаковых)

Управление центральным замком по силовым проводам привода водительской двери (разрыв):
закрыть – синий, открыть – белый в жгуте из водительской двери

Разбирайте аккуратно данный автомобиль!!!

3. Точки подключения автосигнализации на Chery Indis 2012

Замок зажигания:
+12 – красный (2 штуки)
Зажигание – розовый
Зажигание 2 – красный/белый
ACC – красный/синий
Стартер – жёлтый/чёрный

Синий разъём щитка приборов:
Зарядка – зелёный
Концевики дверей, кроме водителя (-) – белый
Поворотники – оранжевый и синий

Зелёный разъём щитка приборов:
Концевик двери водителя (-) – белый

Жгут из двери водителя:
Ц.З. запирание (-) – коричневый/зелёный
Ц.З. отпирание (-) – коричневый

Порог левый:
Концевик багажника (-) – розовый/чёрный
Тормоз – жёлтый
Бензонасос – коричневый/белый

Белый разъём в жгуте, уходящем под капот:
Концевик капота (-) – белый/чёрный
Штатная сирена – оранжевый

Для обхода иммобилайзера использовал обходчик Starline BP-03. На замок зажигания нормальную антенну.

Автомобиль очень жёстко разбирать. Я, например, так и не смог снять рулевую накладку и с трудом добрался до панели приборов. За панелью, кстати, прекрасно размещаются и автосигнализация (ставил Starline A94 Can GSM) и обходчик иммо.

4. Установка сигнализации на Chery QQ 2006

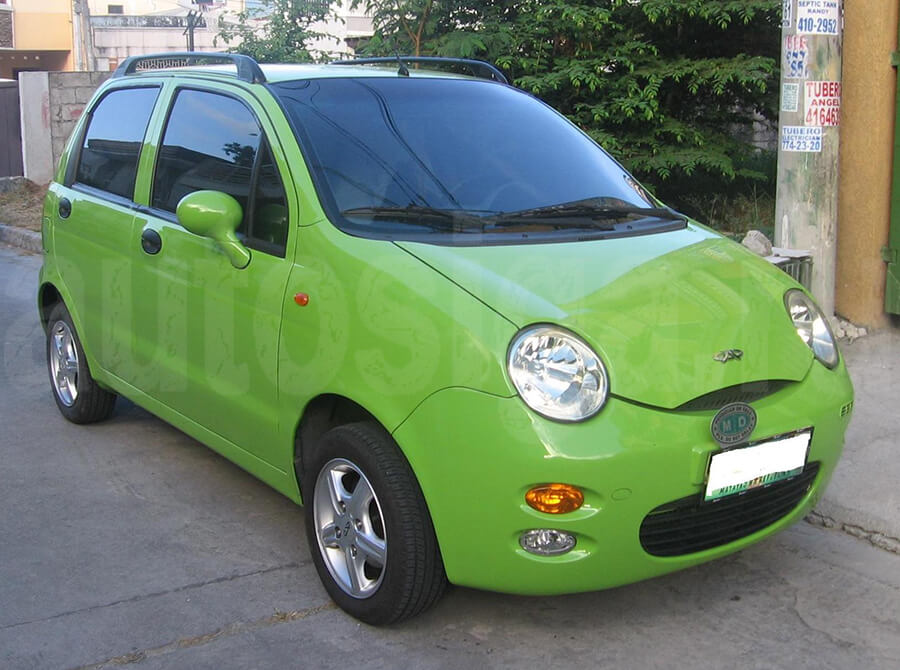

Chery QQ 2006

Замок зажигания:
+12 – красный
АСС – красный/белый
IGN 1 – чёрный
IGN 2 – синий
Starter – красный

Установка автосигнализации на Chery QQ 2006 – Подключение к +12В
+12 Вольт

Установка автосигнализации на Chery QQ 2006 – Подключение к acc
acc

Установка автосигнализации на Chery QQ 2006 – Подключение к зажиганию
зажигание

Установка автосигнализации на Chery QQ 2006 – Подключение к зажиганию 2
зажигание 2

Установка автосигнализации на Chery QQ 2006 – Подключение к стартеру
стартер

Повороты – синий и синий/белый в кик-панели водителя

Установка автосигнализации на Chery QQ 2006 – Подключение к поворотникам
повороты

Центральный замок – синий (закрыть), зелёный/коричневый (открыть) на bcm справа под рулём

Установка автосигнализации на Chery QQ 2006 – Подключение к центральному замку
центральный замок

Концевики (-) – белый в блоке ВСМ малый разъём

Установка автосигнализации на Chery QQ 2006 – Подключение к концевикам дверей
концевик дверей

Тормоз – жёлтый на разъёме педали тормоза

Установка автосигнализации на Chery QQ 2006 – Подключение к стоп сигналам
стоп-сигнал

Контроль заведённого двигателя – катушка зажигания
