Точки подключения и карты установок сигнализации на Daihatsu Bego, Cast, Charade, Feroza, Move, Pyzar

1. Точки подключения автосигнализации на Daihatsu Bego 2006

Щиток приборов:
Концевик всех дверей – белый/синий
Повороты – зелёный и зеленый/чёрный

Тахометр – на диагностическом разъеме красный/белый

Центральный замок:
Открытие – голубой/красный из двери водителя (разорвать)
Закрытие – красный из двери водителя (разорвать)

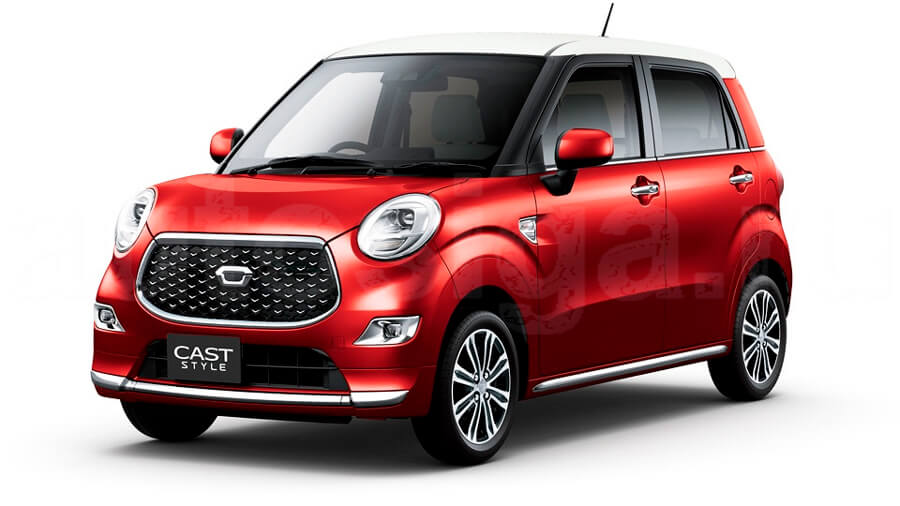

2. Фото точек подключения автосигнализации на Daihatsu Cast 2018

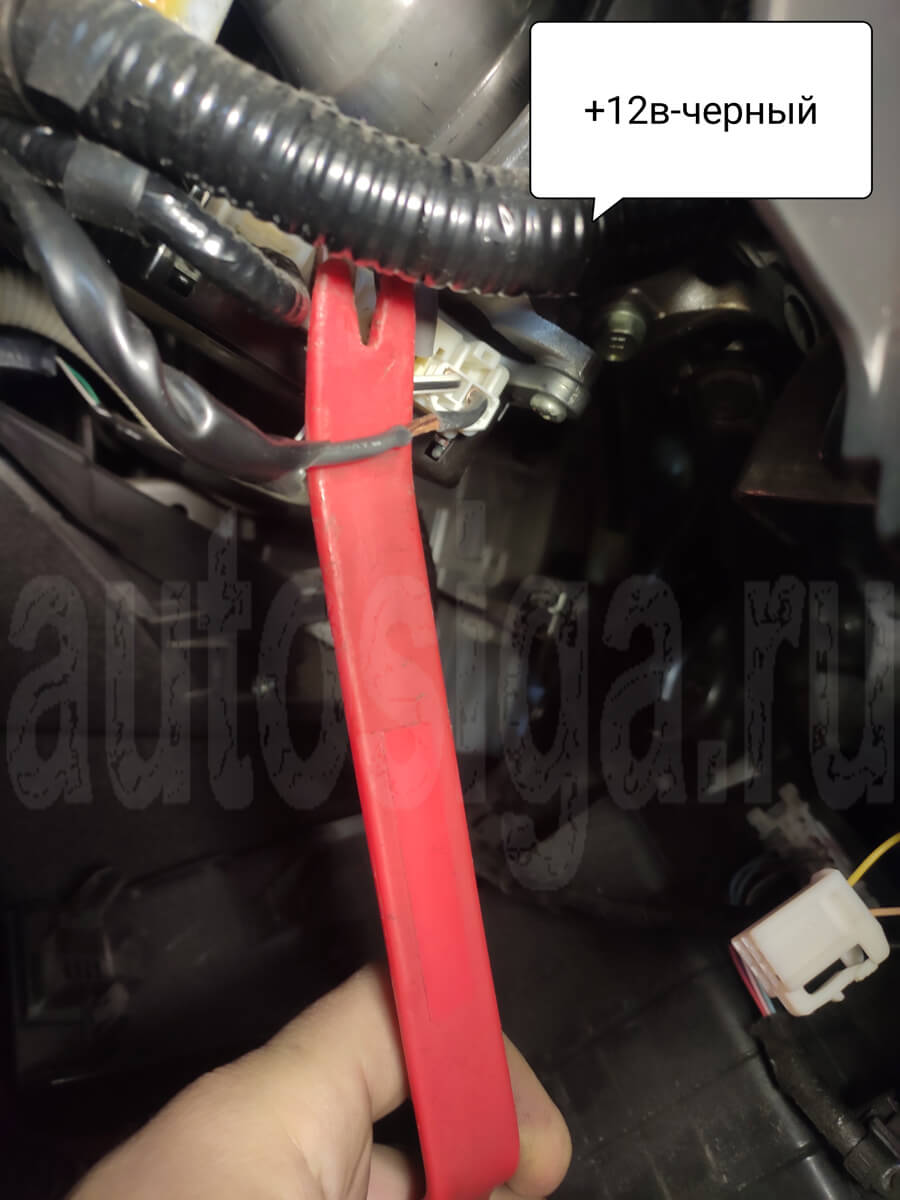

+12 – чёрный на блоке ЭУР.

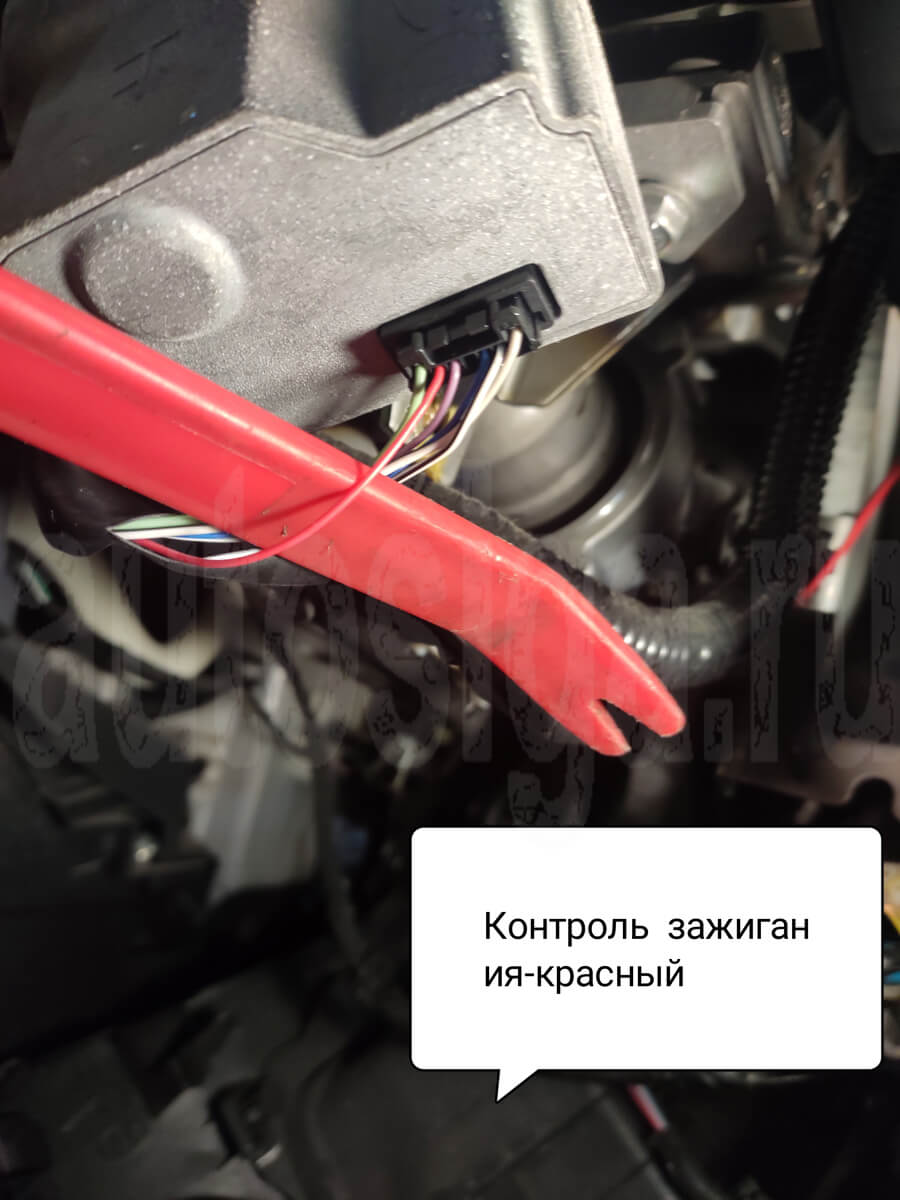

Контроль зажигания – красный, блокиратор руля.

Start/stop – красный, pin 2.

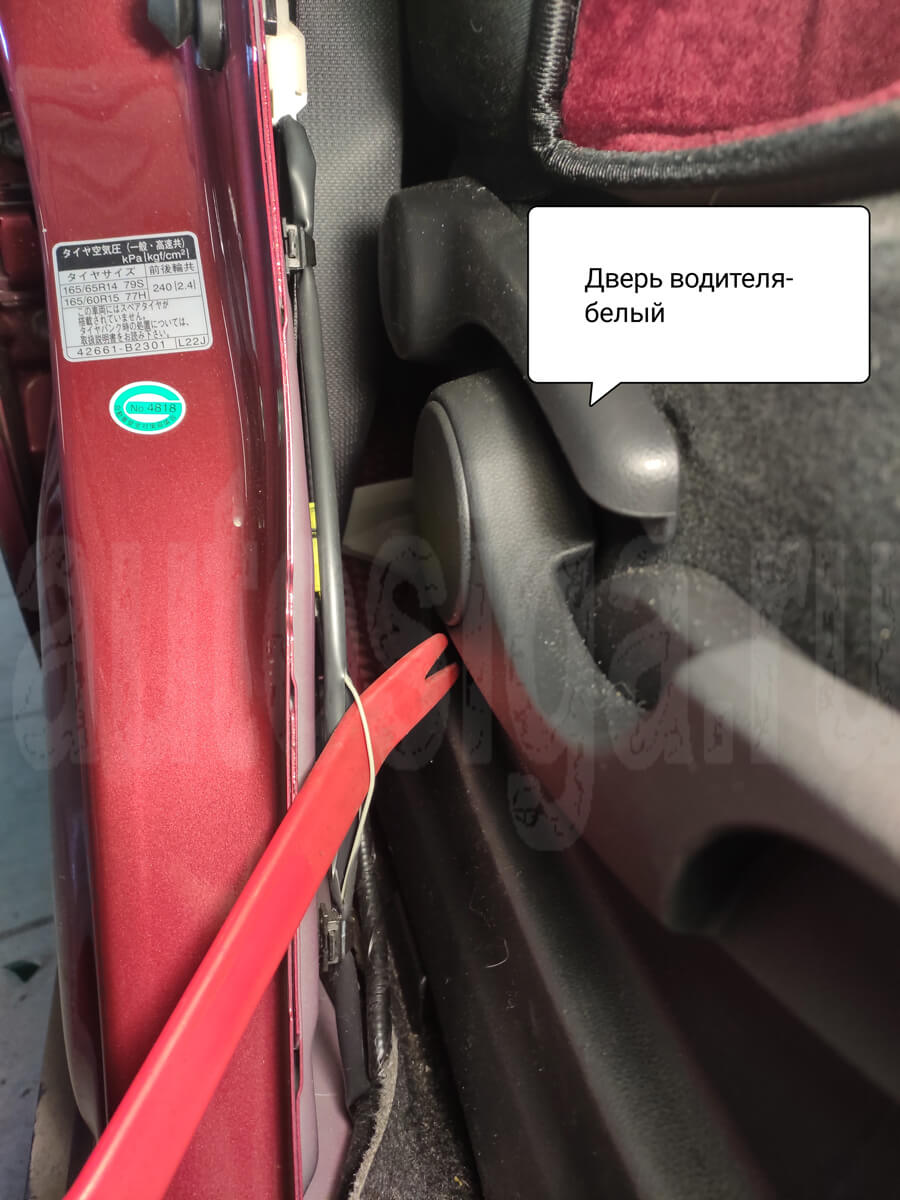

Концевик водительской двери – белый. Торопился, всё двери не нашёл. Кто будет делать такую дополните отчёт дверями.

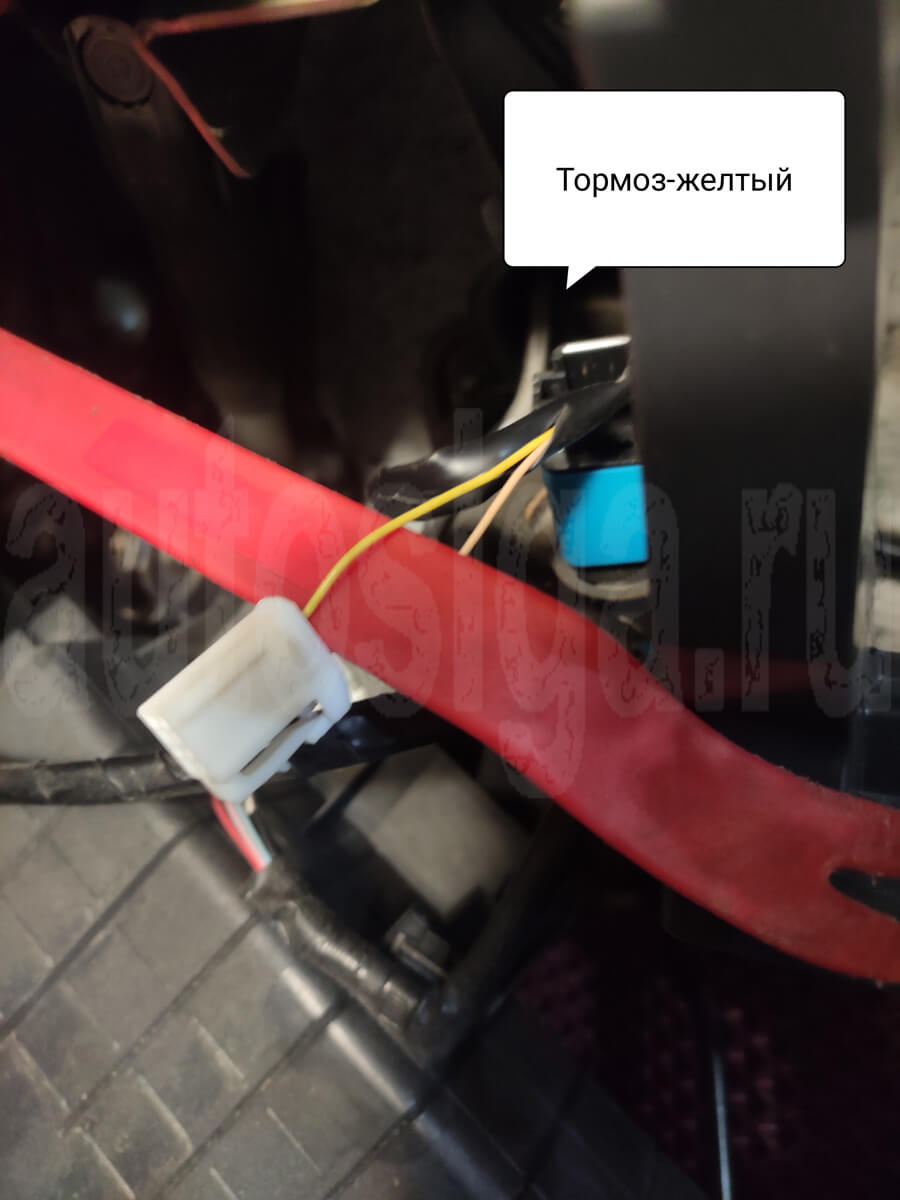

Тормоз – жёлтый на лягушке.

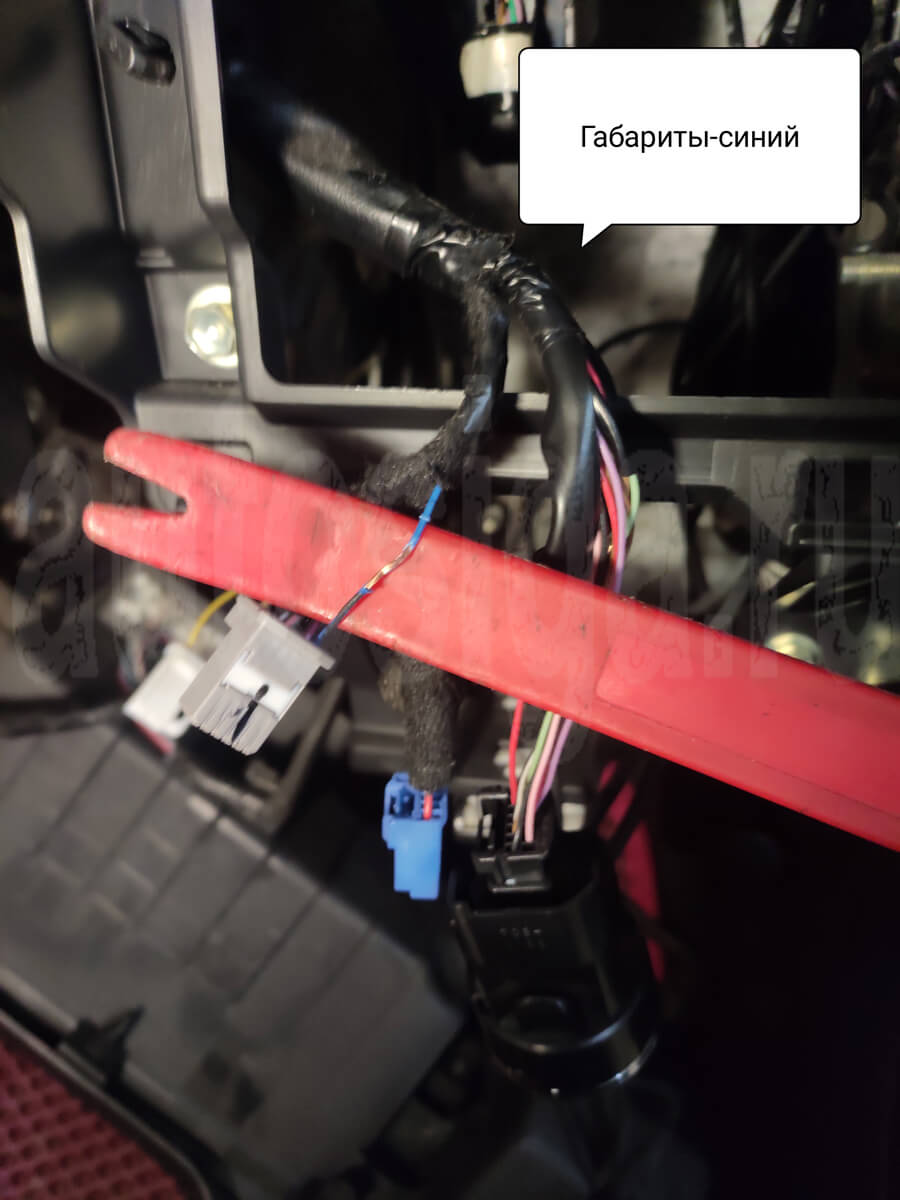

Габариты – синий на сером разъёме кнопок.

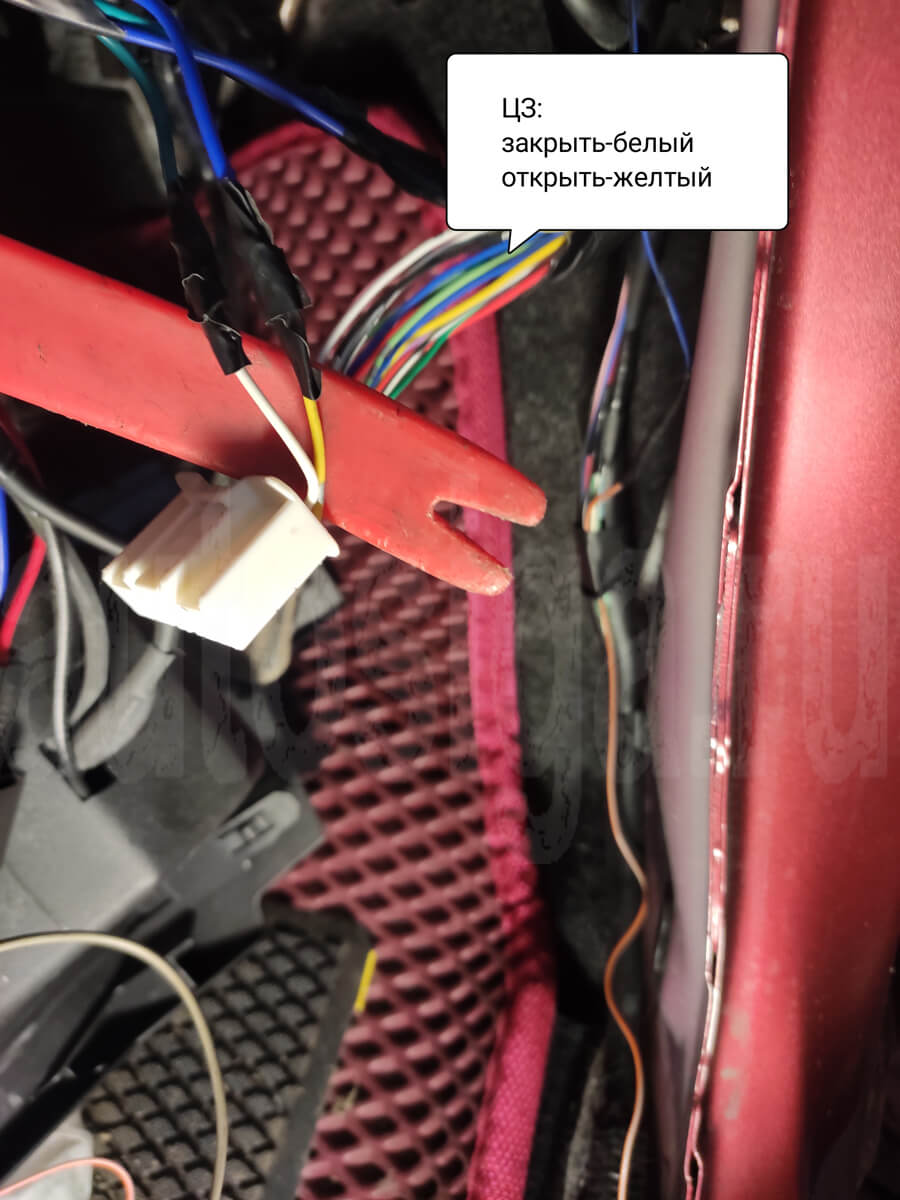

Центральный замок (силовые) – белый (закрыть) и жёлтый (открыть).

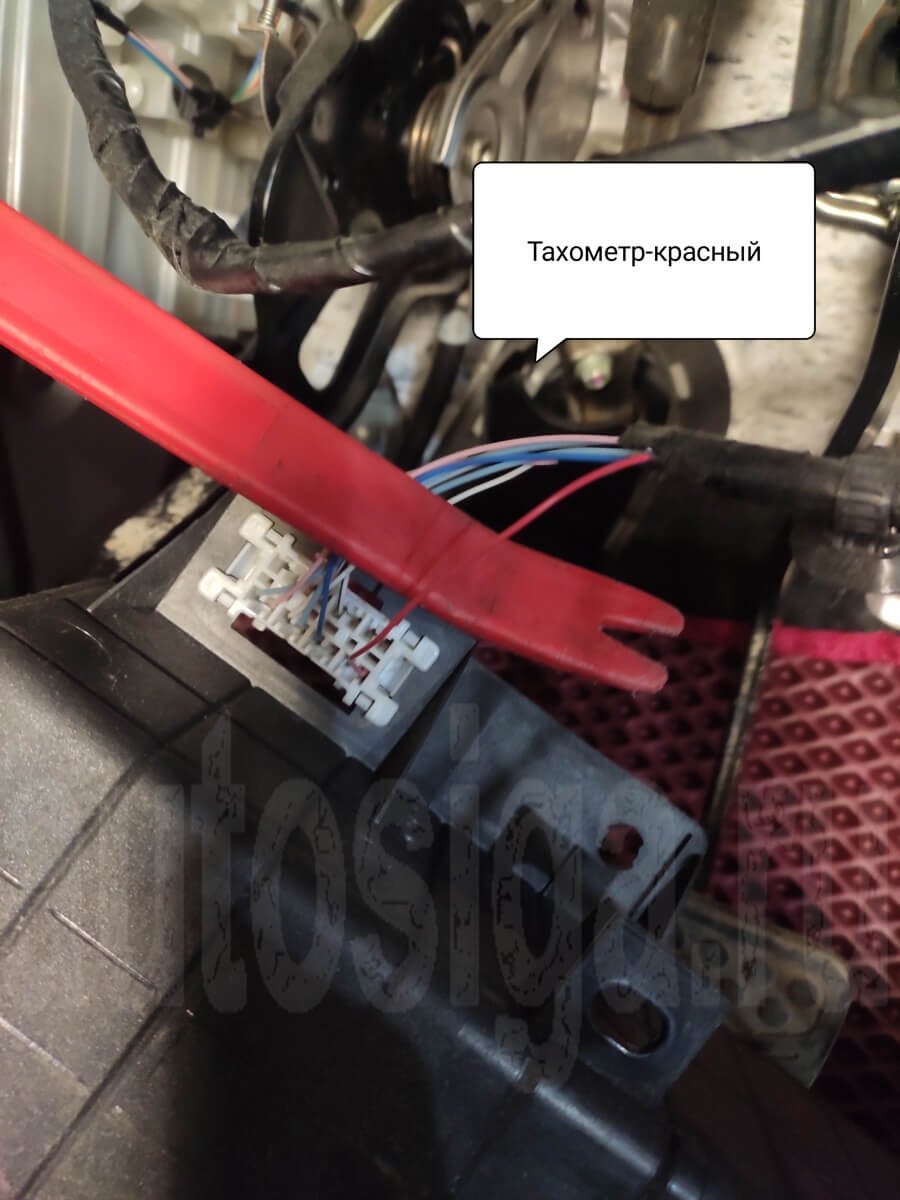

Тахометр – красный (разъём OBD2).

3. Точки подключения автосигнализации на Daihatsu Charade 1988-1991

В жгуте от замка зажигания:
+12 – белый
зажигание – синий/чёрный
стартер – чёрный/белый

габариты – белый/зелёный от переключателя света

концевик дверей (-) – красный/жёлтый на кнопке
концевик багажника (-) – тёмный зелёный/серый на кнопке или плафоне багажника

стеклоподъёмник левый передний – синий/красный на главных кнопках управления
стеклоподъёмник правый передний – синий/белый на главных кнопках управления

4. Точки подключения автосигнализации на Daihatsu Charade 1992

В жгуте от замка зажигания:
+12 – белый
зажигание – синий/чёрный
стартер – чёрный/белый

габариты – белый/зелёный от переключателя света

концевик дверей (-) – красный/белый на кнопке
концевик багажника (-) – красный/жёлтый на кнопке или плафоне багажника

стеклоподъёмник левый передний – синий/красный на главных кнопках управления
стеклоподъёмник правый передний – синий/белый на главных кнопках управления

5. Точки подключения автосигнализации на Daihatsu Feroza

+12 – в коробке предохранителей к кабелю, идущему от батареи

повороты – зелёный/жёлтый/красный и зелёный/белый/красный в жгуте рулевой колонки

бензонасос – голубой/оранжевый, реле топливного насоса, расположенного под капотом около аккумулятора

концевик дверей – красный/белый на кнопке

6. Точки подключения автосигнализации на Daihatsu Move 2009

Замок зажигания:
1 зажигание – черный/белый
2 зажигание – синий/красный
АСС – салатовый
Стартер – белый/красный

Аварийка – красный на кнопке, минусовое управление.

Концевики дверей – серый/красный в левом пороге/стойке передней левой двери

Центральный замок – синий и черный провода из водительской двери, управление минусовое, но провода нужно "разорвать" и минус подавать на концы, уходящие от дверей.

Тормоз – розовый на лягушке

Тахометр – на OBD, 9-й пин

7. Точки подключения автосигнализации на Daihatsu Pyzar 1998

Замок зажигания:
+ 12V – белый
асс – синий
зажигание – чёрный
зажигание 2 – синий/белый
стартер – чёрный/белый

Правый порог:
концевик дверей (-) – красный/жёлтый
повороты – зелёный и зелёный/жёлтый
тормоз – красный/синий

импульс для контроля автозапуска – катушка зажигания

управление цз (разрыв – закрыть, масса – открыть) – серый в жгуте из двери водителя
