Точки подключения автосигнализации на Daihatsu Boon 2016 PTS

BCM за бардачком:

  • чёрный разъём слева снизу:
    задняя правая дверь – светлый голубой
    левая передняя дверь – светлый зелёный
    правая передняя дверь – серый
    повороты – красный и коричневый
  • белый разъём слева снизу:
    задняя левая дверь – светлый голубой
    багажник – коричневый
    бензонасос – красный

повороты (-) – красный на разъёме аварийки

тахометр – красный на разъёме OBD (9 pin)

запуск/остановка – чёрный на кнопке PTS

центральный замок (силовые) – белый и жёлтый за правой кик-панелью белый разъём жгута водительской двери

тормоз – жёлтый на разъёме педали тормоза

Точки подключения автосигнализации на Daihatsu Mira 2009

Замок зажигания:
+ – черный/красный
асс – синий
ig1 – чёрный/белый
ig2 – синий/серый

стоп – зеленый/белый на лягушке

закрывание центрального замка – синий/красный
открывание центрального замка – зеленый, провода из двери, резать

все 5 дверей – белый с синей (4 одинаковых провода), левая кик-панель, второй разъём снизу

повороты – зелёный/черный и зеленый, блок всм за бардачком

зарядка – белый с красным, штекер щитка приборов

Точки подключения автосигнализации на Daihatsu Mira 2011 3-хдверная, кузов L275V

Замок зажигания:
АСС – синий, подключать не обязательно
Зажигание – синий/чёрный
Зажигание – чёрный/белый
Стартер – белый
Оба зажигания не пропадающие в машине, но можно, чтобы на синем/чёрном пропадало питание.

BCM за бардачком, левый вертикальный разъём:
+12В – толстый чёрный отдельный
повороты – зелёный/чёрный и зелёный с рисками
стоп – зелёный/жёлтый

Разъём второй снизу в левой кик-панели:
багажник и обе двери раздельно – 3 белых/синих. Необходимо в разрыв каждого провода концевика установить диод 1N4007 анодом к разъёму, сигнал берём с катодов, объединяя двери с помощью диодной развязки.

Контроль двигателя (импульсы) – угловой красный на OBD.

Центральный замок: жгут из двери водителя.
Вариант 1: синий/оранжевый и зелёный тонкие – концевик привода, подключать по схеме перекидки.
Вариант 2: синий/оранжевый и лиловый толстые – силовое управление приводом, подключать по схеме в разрыв.
Синий/оранжевый в обоих вариантах – закрытие.

Точки подключения автосигнализации на Daihatsu Mira 2013 5-тидверный, правый руль

Замок зажигания:
зажигание 1 – черный;
зажигание 2 – фиолетовый;
асс – салатовый;
стартер – желтый.

Левая кик-панель, второй сверху разъём:
передняя левая дверь – салатовый;
багажник и задняя левая дверь – толстый голубой;
задняя правая дверь – серый.

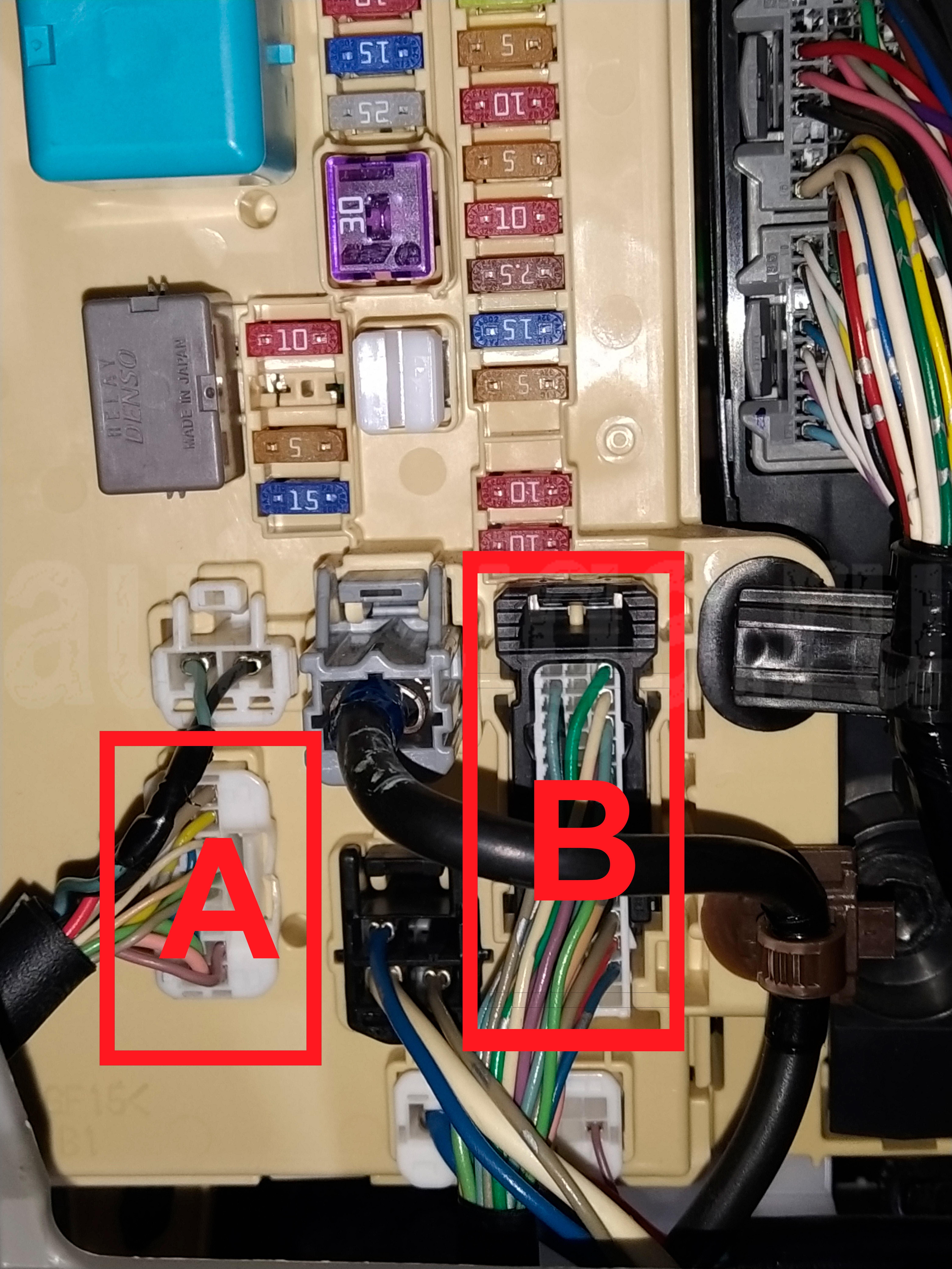

Блок предохранителей, нижний слева белый разъём:

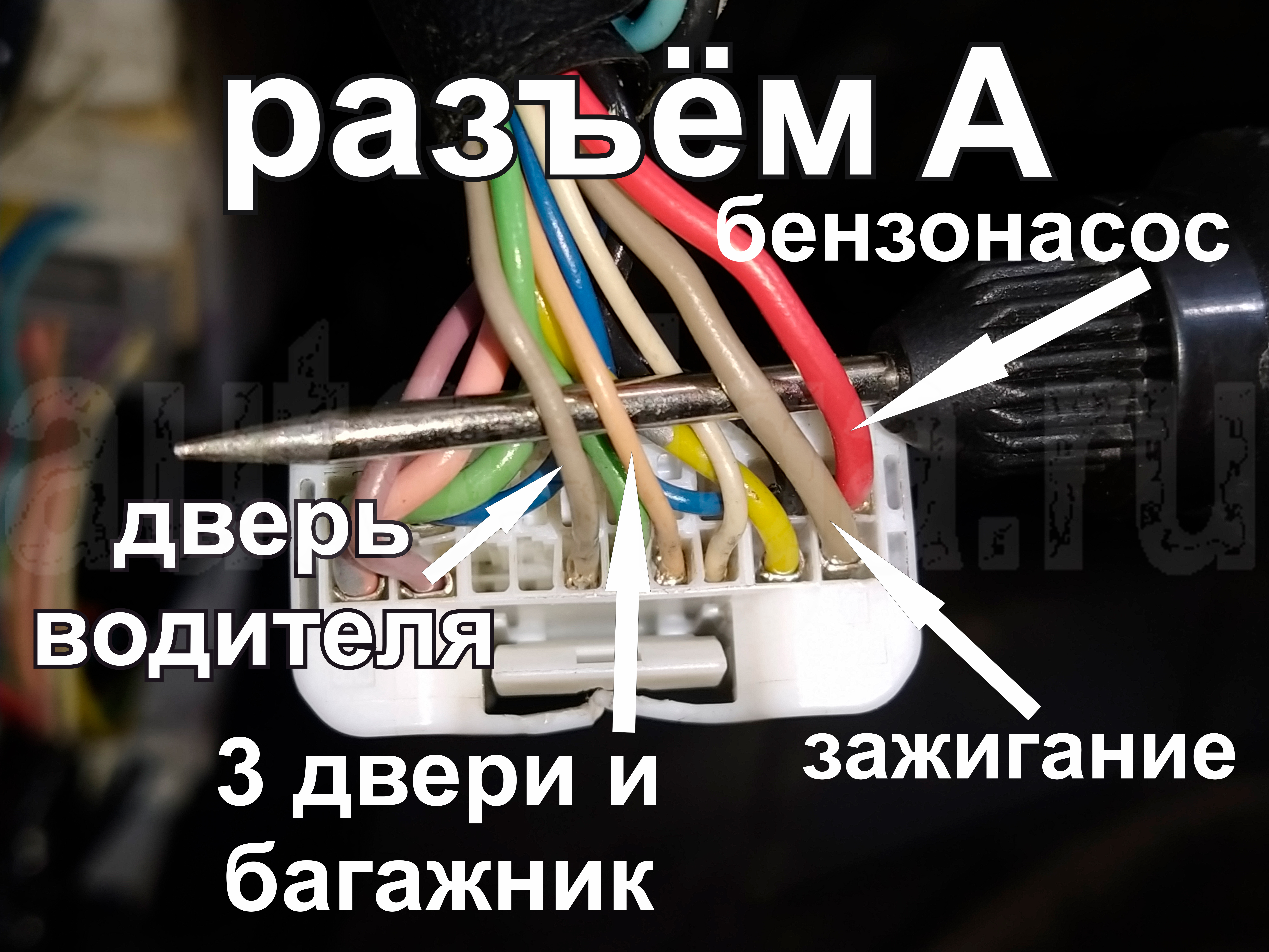

водительская дверь – серый;
повороты – синий и белый.

Тахометр – красный крайний на OBD.

Тормоз – серый на педали.

Центральный замок (сила) – белый (запирание) и жёлтый (отпирание) в разъёме из водительской двери.

Точки подключения автосигнализации на Daihatsu Mira 2018 5 дверей

Левый порог:
повороты – синий и белый
двери – два голубых, два серых и салатовый (где какая не помню)
педаль тормоза – синий

тахометр – красный в кик панели в сером разъёме (их там два, оба тахо)

центральный замок (по силе) – белый и оранжево/белый в жгуте в водительской двери

Точки подключения автосигнализации на Daihatsu Rocky 1990-1992

В жгуте от замка зажигания:
+12 – белый
зажигание – синий/белый
стартер – чёрный/белый

габариты – белый/зелёный на выключателе

концевик дверей (-) – красный/белый на кнопке или плафоне в ногах
концевик багажника (-) – красный/белый на кнопке или плафоне багажника

стеклоподъёмник левый передний – синий/красный на главных кнопках управления
стеклоподъёмник правый передний – синий/белый на главных кнопках управления

Фото точек подключения автосигнализации на Daihatsu Rocky 2019-2024

Daihatsu Rocky 2019-2024

Блок сигнализации размещаем за комбинацией приборов.

Масса – болт по центру за комбинацией приборов.

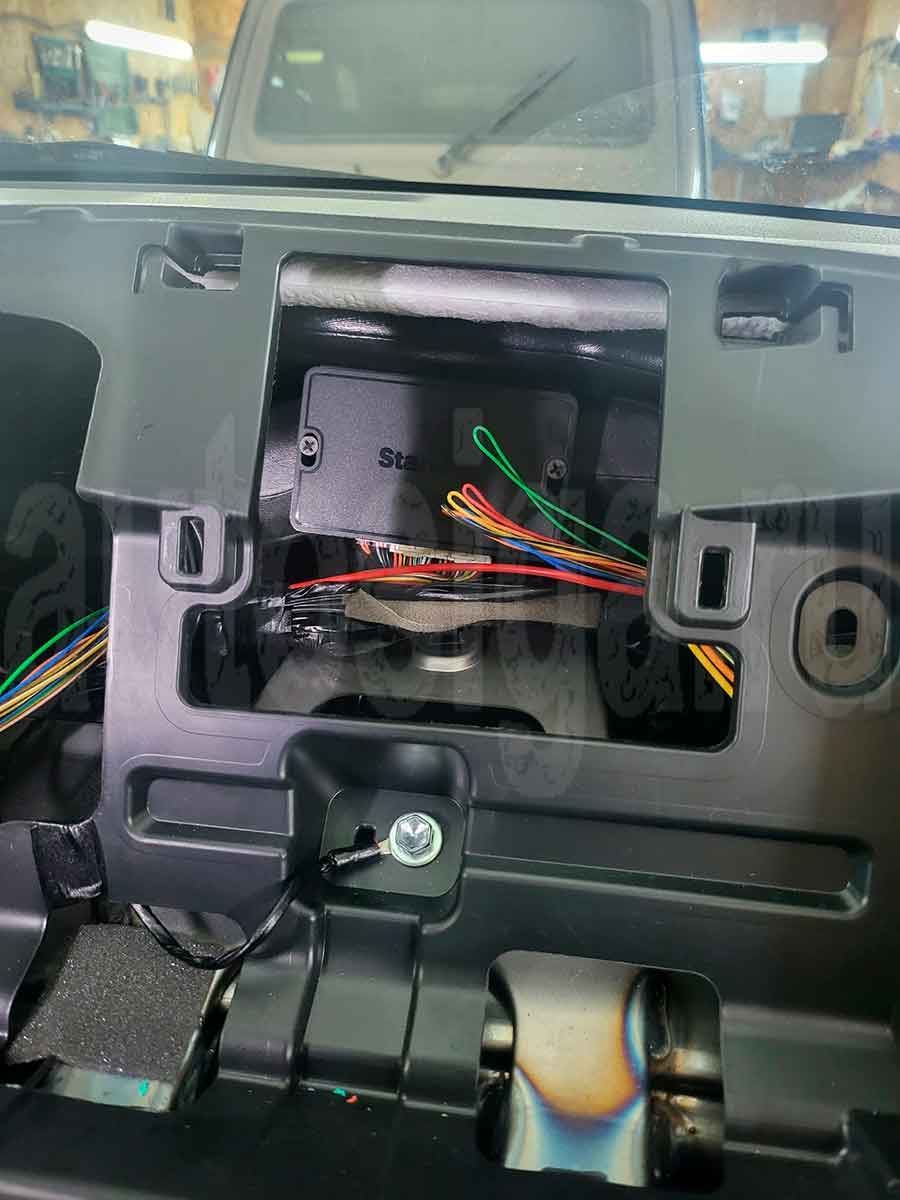

Daihatsu Rocky: размещение блока и подключение массы

Плюс – питание магнитолы.

В жгуте идущему на комбинацию приборов подключаем CAN шину: зелёный – H, синий – L.

Управление ЦЗ – в разрыв силовых проводов, идущих в дверь водителя (розовый, коричневый) или управляющих (белый, черный).

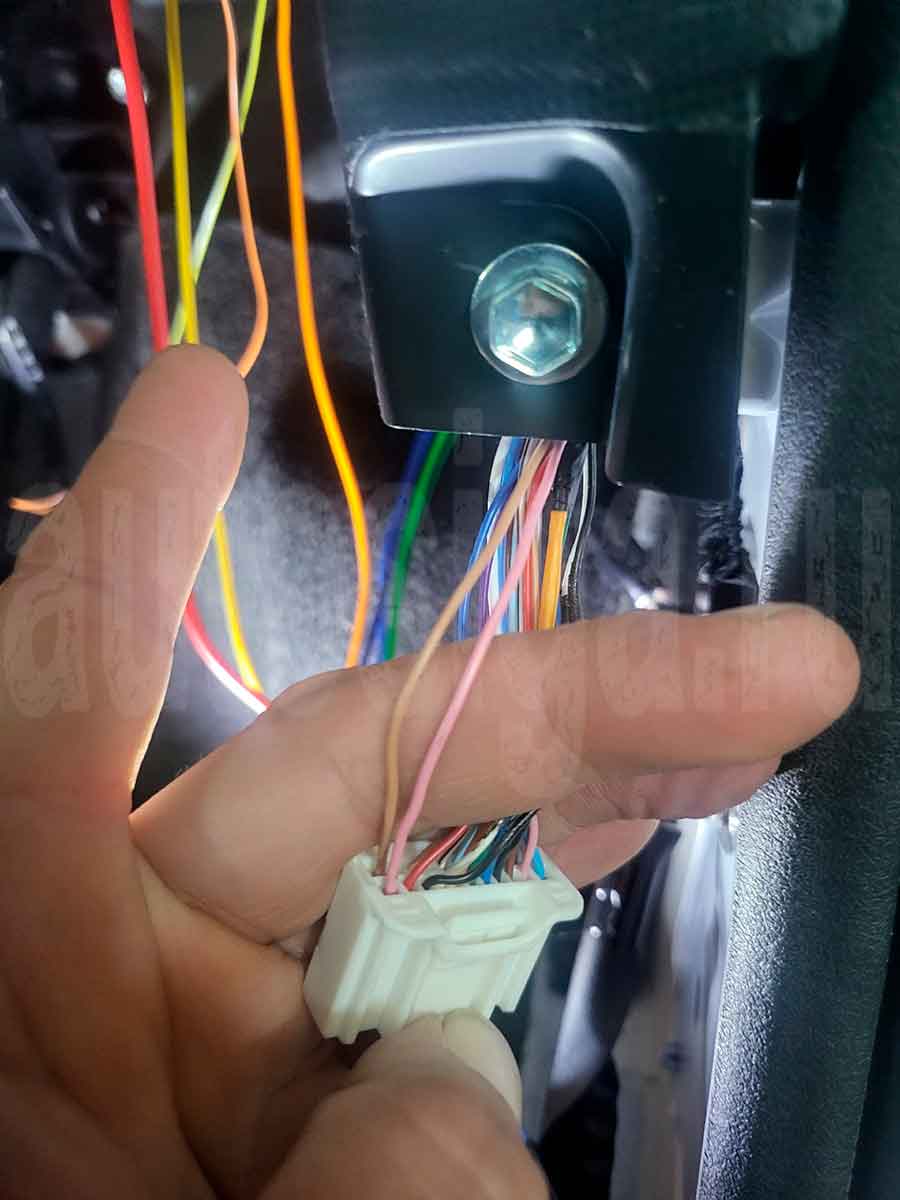

Daihatsu Rocky: подключение к силовым проводам центрального замка

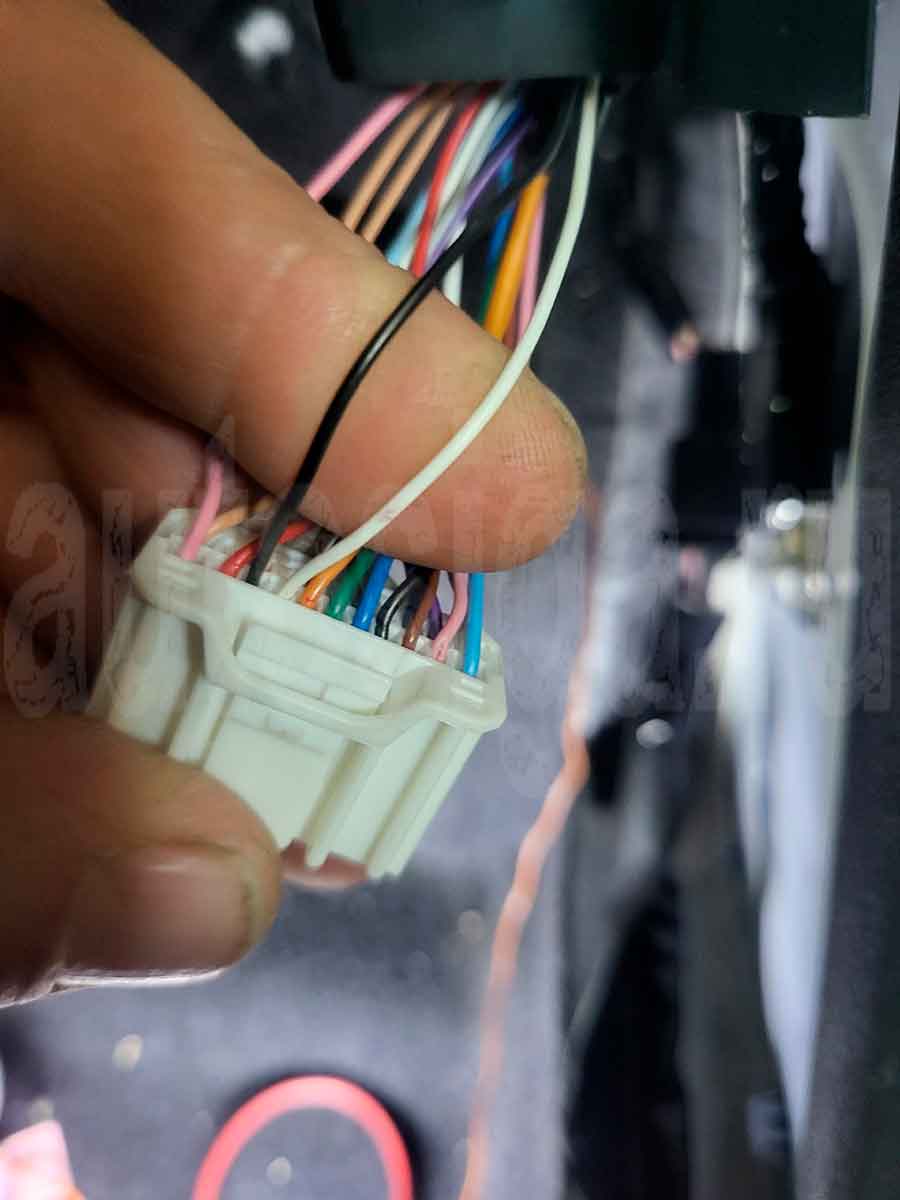

Daihatsu Rocky: подключение к управляющим проводам центрального замка

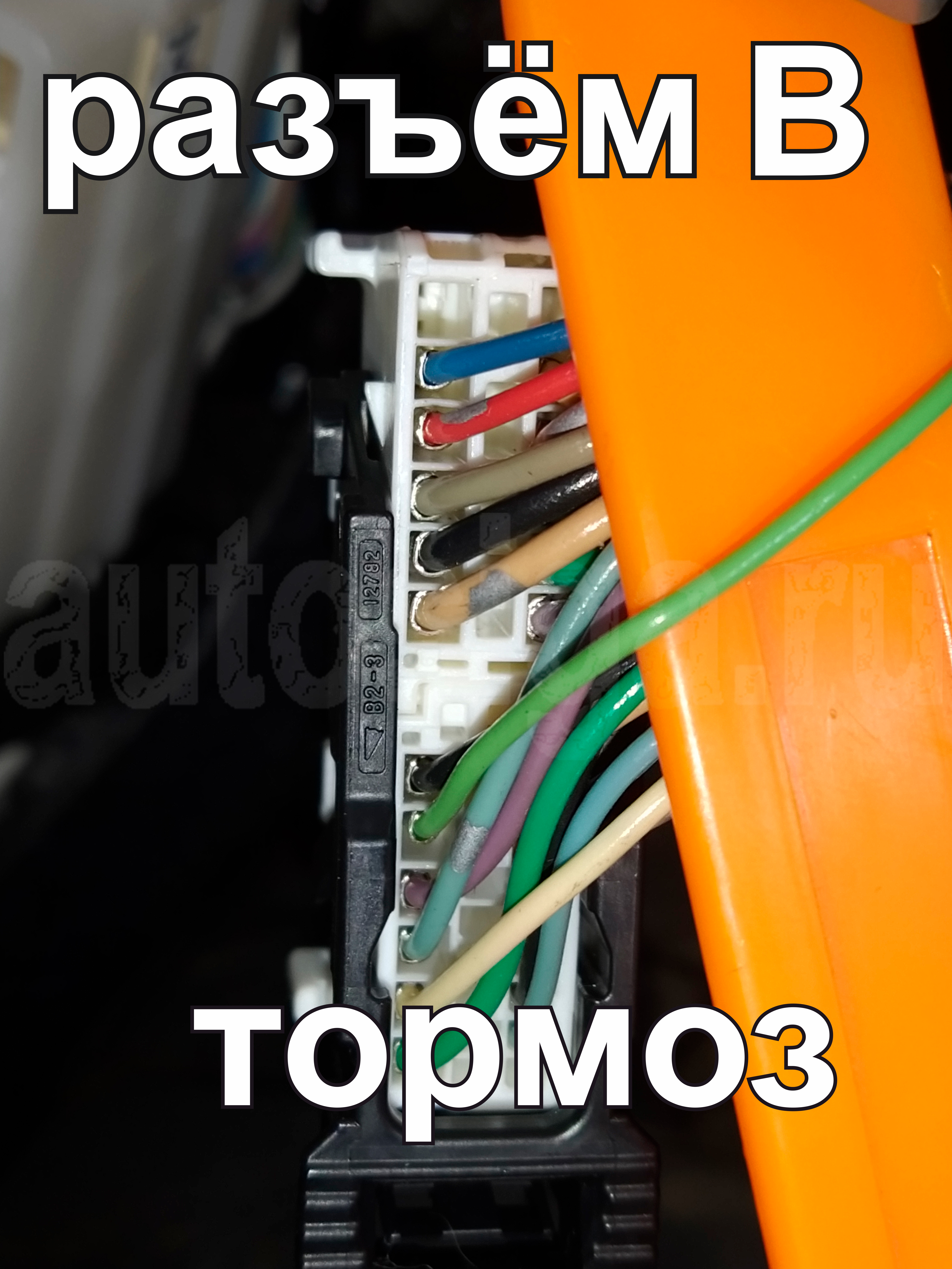

Педаль тормоза (+) – на кнопке включения стоп-сигнала, зелёный провод.

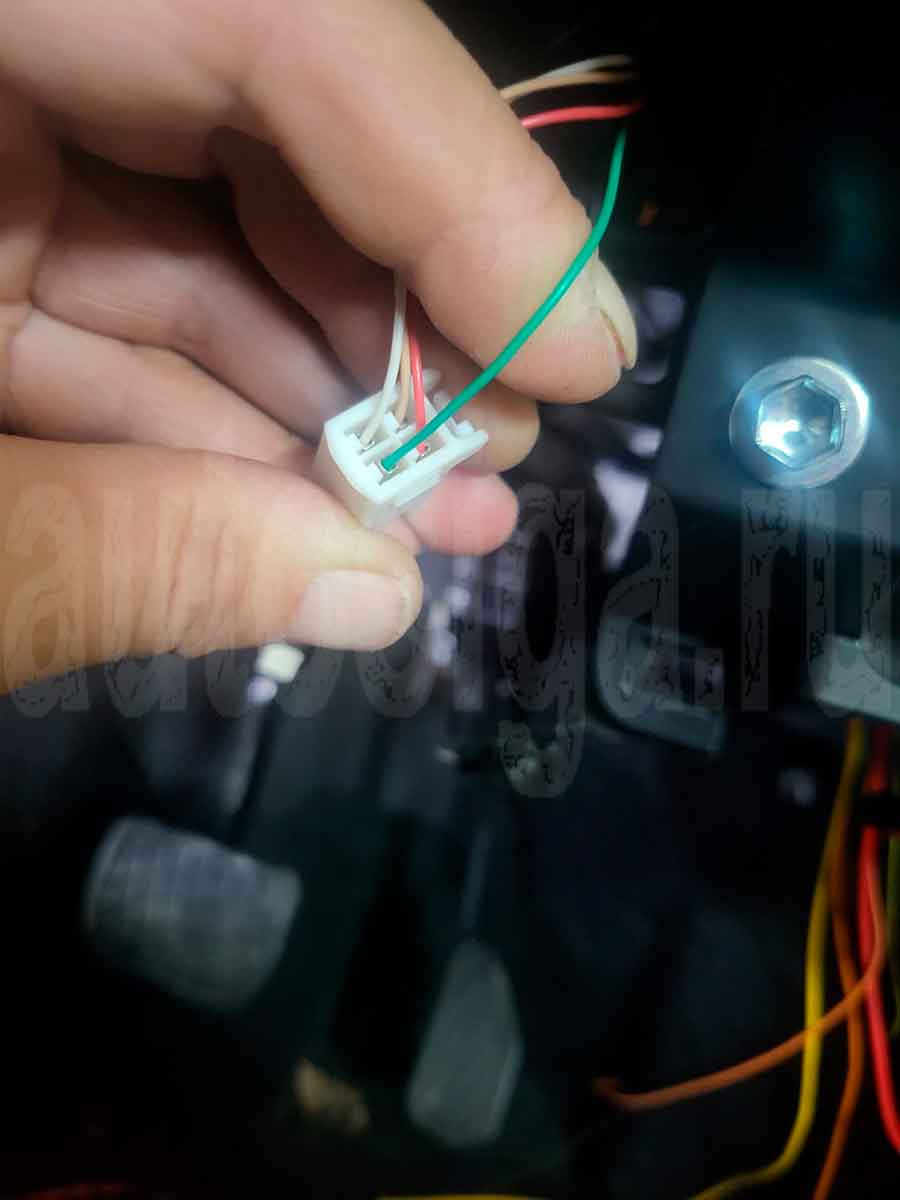

Daihatsu Rocky: подключение к педали тормоза

Аварийная сигнализация – на кнопке аварийной сигнализации, управление слаботочное по минусу.

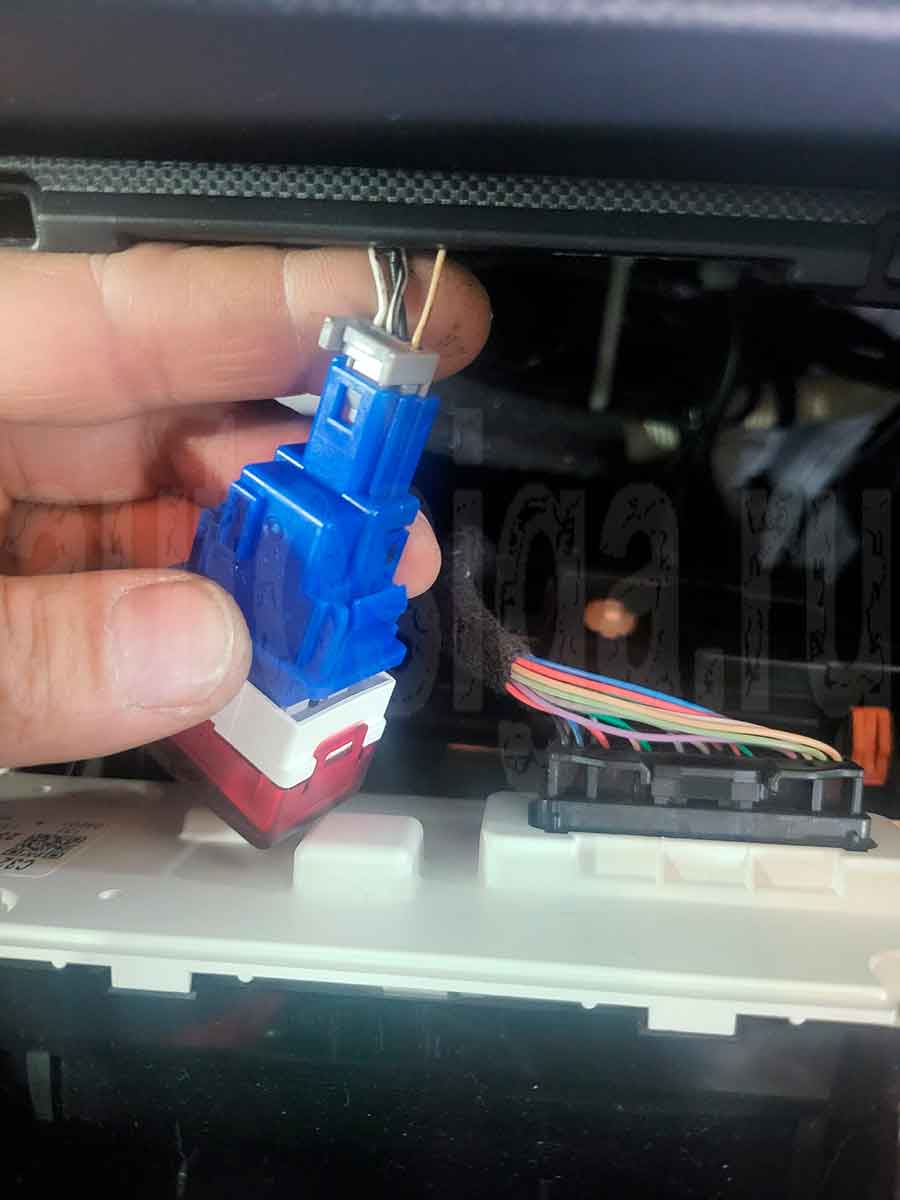

Daihatsu Rocky: подключение к кнопке аварийки

Старт/стоп – синий и коричневый на кнопке, развязываем диодами, управление слаботочное по минусу.

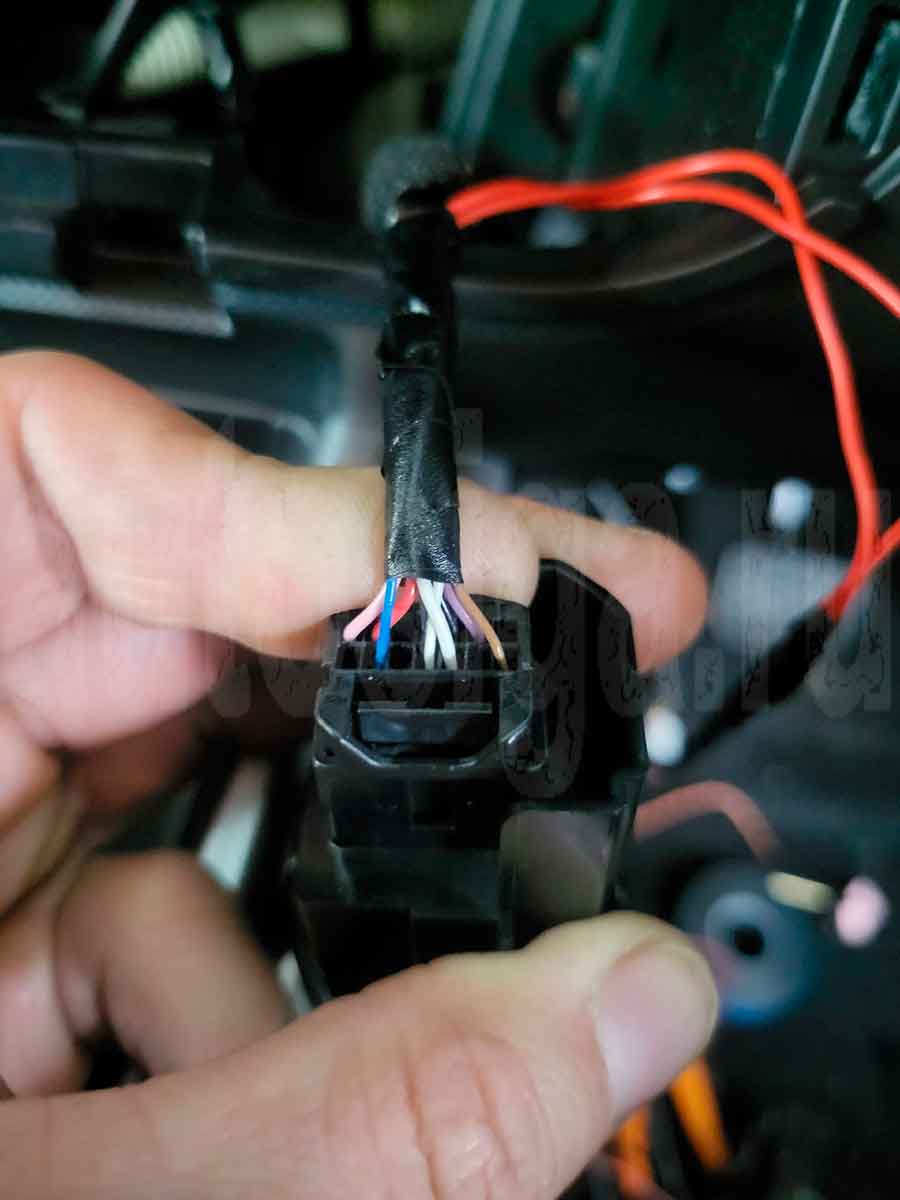

Daihatsu Rocky: подключение к кнопке запуска

Обход иммобилайзера – разбираем ключ, достаем батарейку и помещаем в обходчик. Программируем на все время работы автозапуска, чтобы глушилась одним нажатием. Катушку обходчика одеваем при сборке на кнопку Старт/стоп.

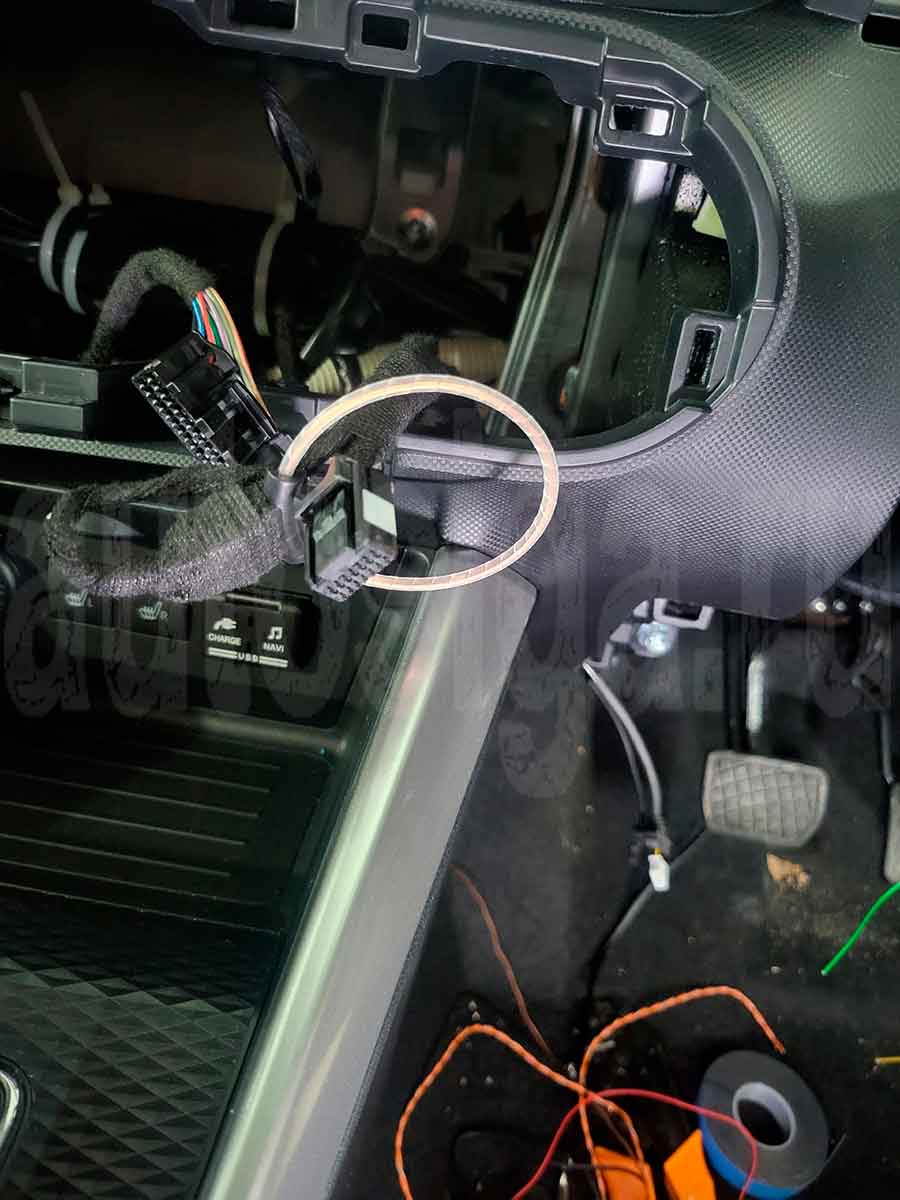

Daihatsu Rocky: петля обходчика иммобилайзера

Точки подключения автосигнализации на Daihatsu Storia

Жгут замка зажигания:
+ 12V – чёрный/красный
стартер – чёрный
зажигание – чёрный/белый
зажигание 2 – чёрный/жёлтый
асс – голубой

Жгут из двери водителя, 4-х контактный разъём:
центральный замок (вариант 1) – зелёный (открыть – подать массу, закрыть – разрыв)
центральный замок (вариант 2) – синий и синий/белый (силовые)

концевик дверей, включая заднюю (-) – белый/голубой, жгут справа в ногах водителя

повороты – зелёный в правом разъёме (серый) в щитке приборов и зелёный/жёлтый в левом разъёме (белый) в щитке приборов

зарядка – белый/красный, правый разъём (серый) в щитке приборов

стоп – зелёный/жёлтый, педаль тормоза

Точки подключения сигнализации на Daihatsu Terios Kid 2006-2012

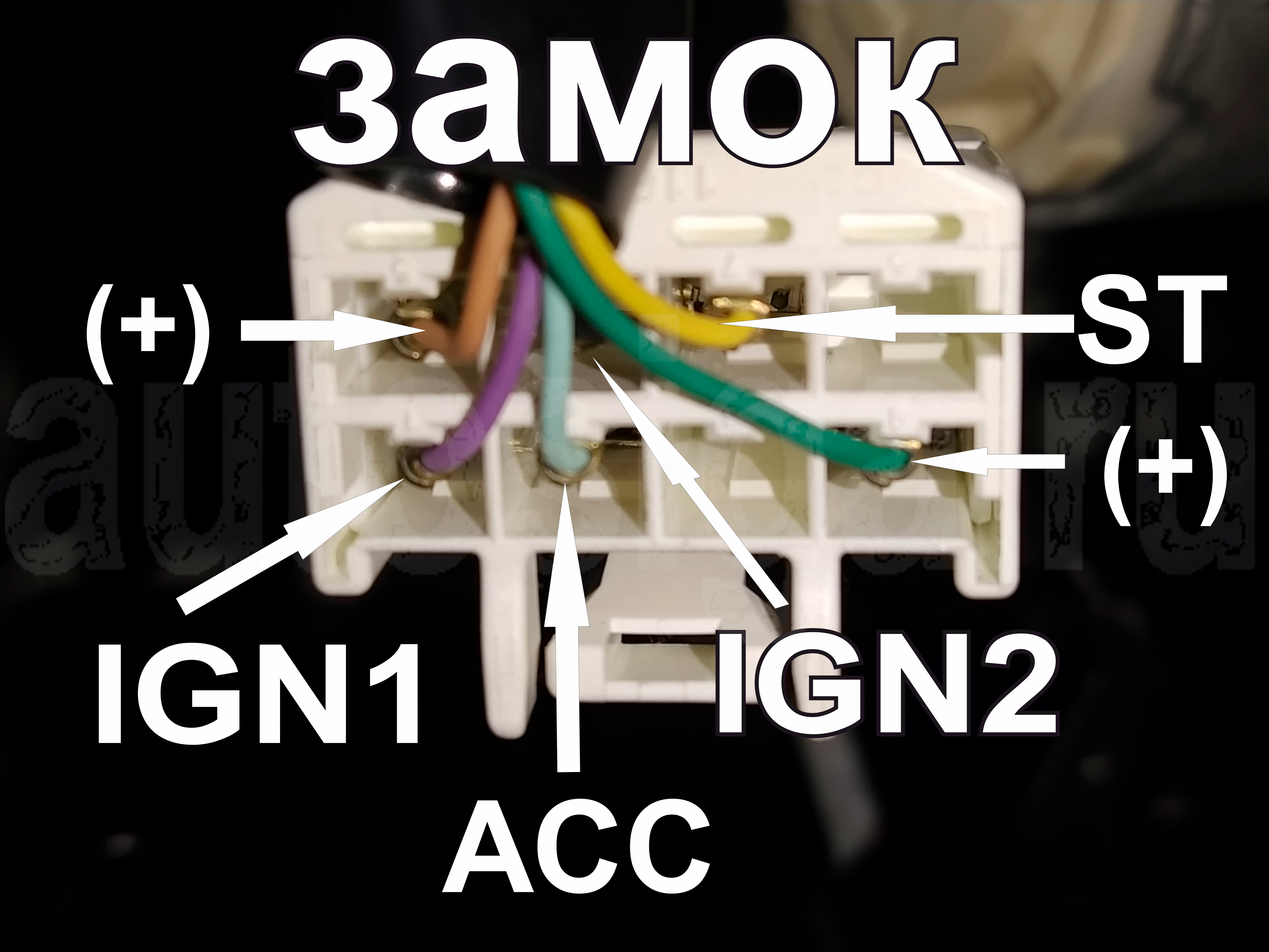

Замок зажигания:
+12 – чёрный/красный
асс – синий
ig1 – чёрный/белый
ig2 – чёрный/жёлтый
При включении стартера оба не отключаются (иначе не запустится)
ST белый

Стоп – зелёный/жёлтый на лягушке.

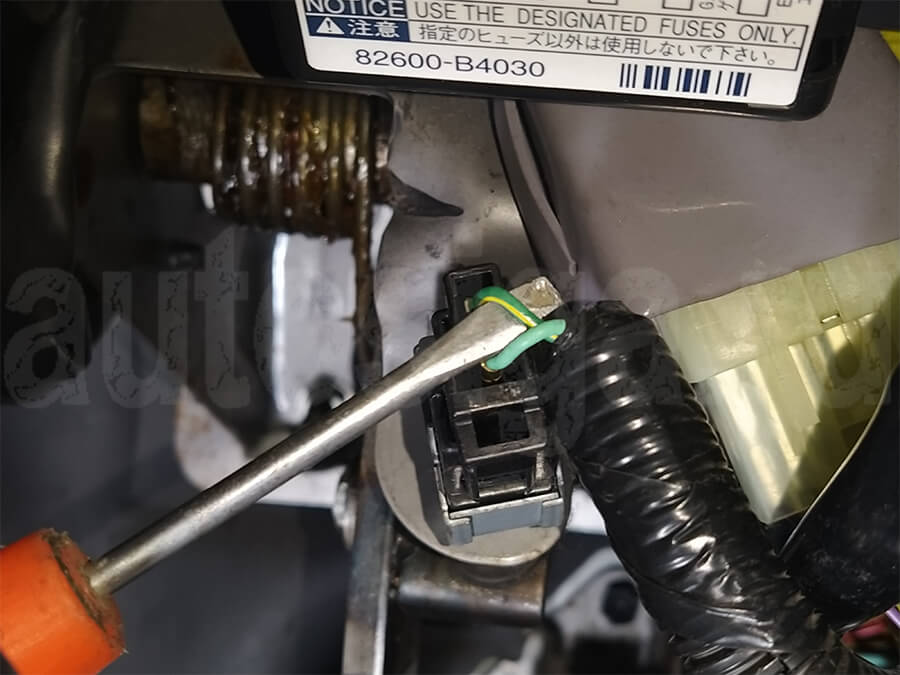

Подключение педали тормоза на Daihatsu Terios Kid

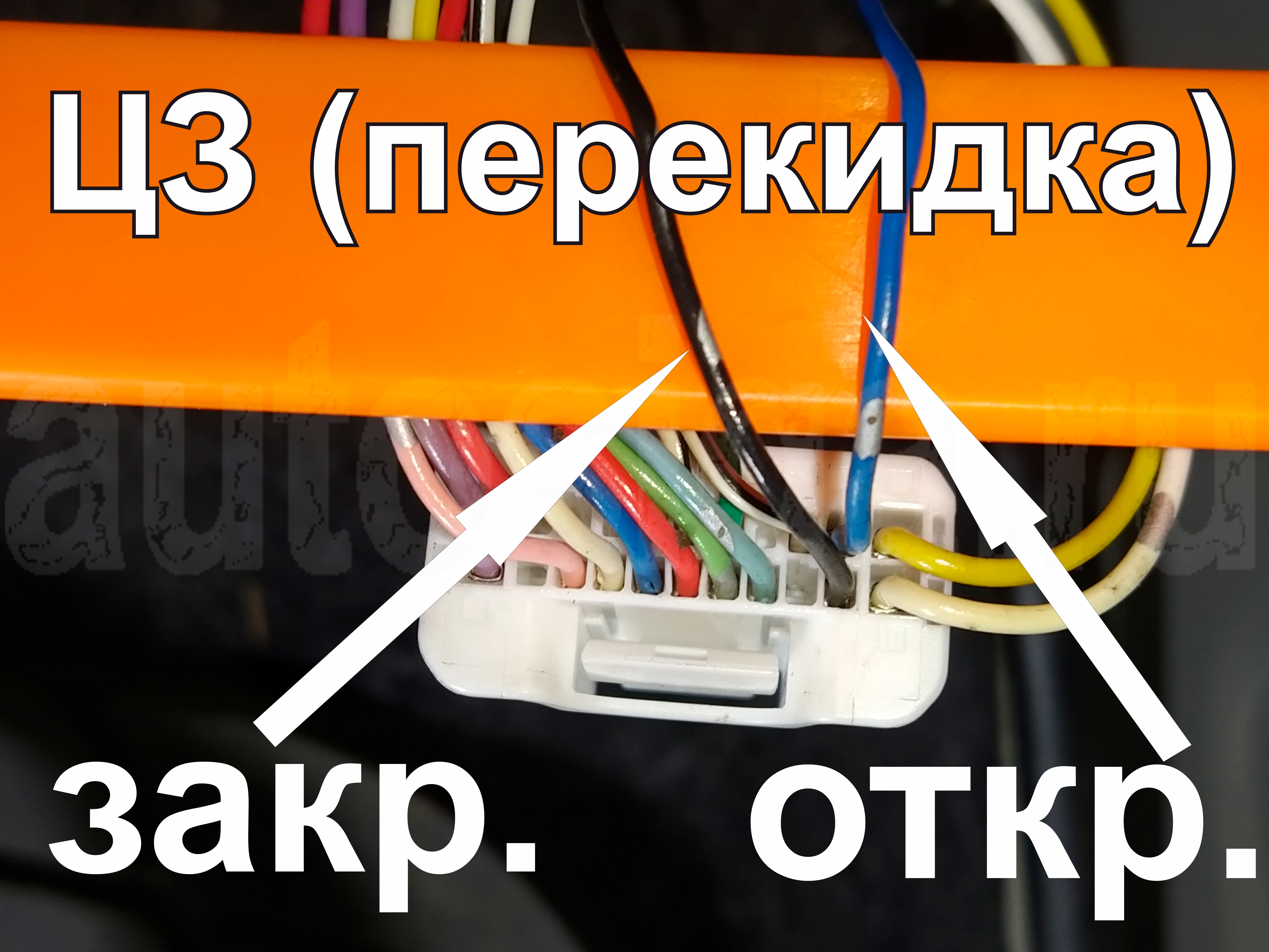

Центральный замок – жгут из двери водителя, концевик привода, подключать по схеме перекидки минуса.

Управление центральным замком на Daihatsu Terios Kid

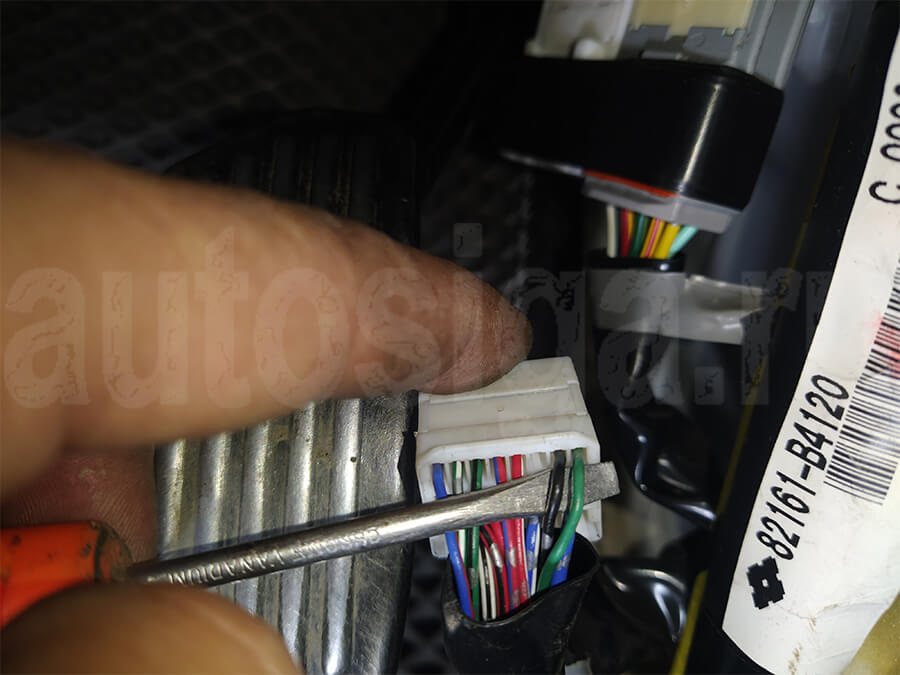

Подключение к проводам центрального замка на Daihatsu Terios Kid

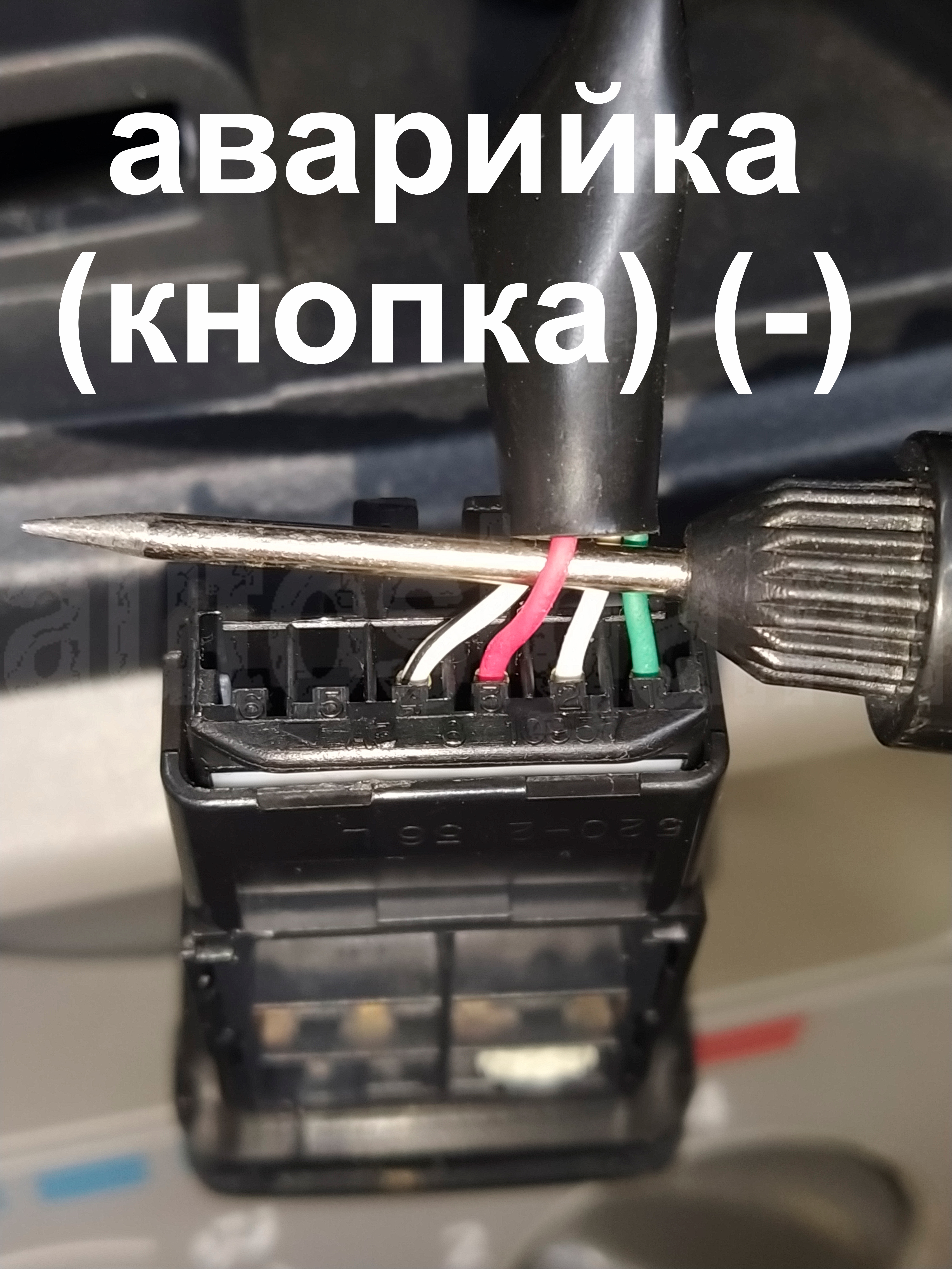

Повороты – на кнопке аварийки, управление минусом.

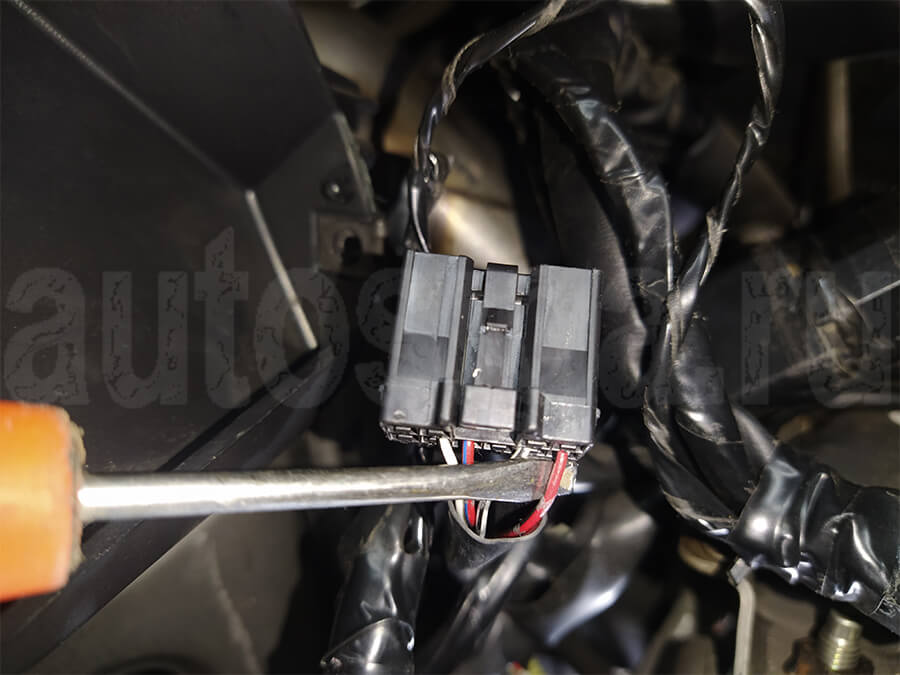

Подключение к проводам аварийки на Daihatsu Terios Kid

Багажник и все двери – белый/синий провод на разъёме блока предохранителей.

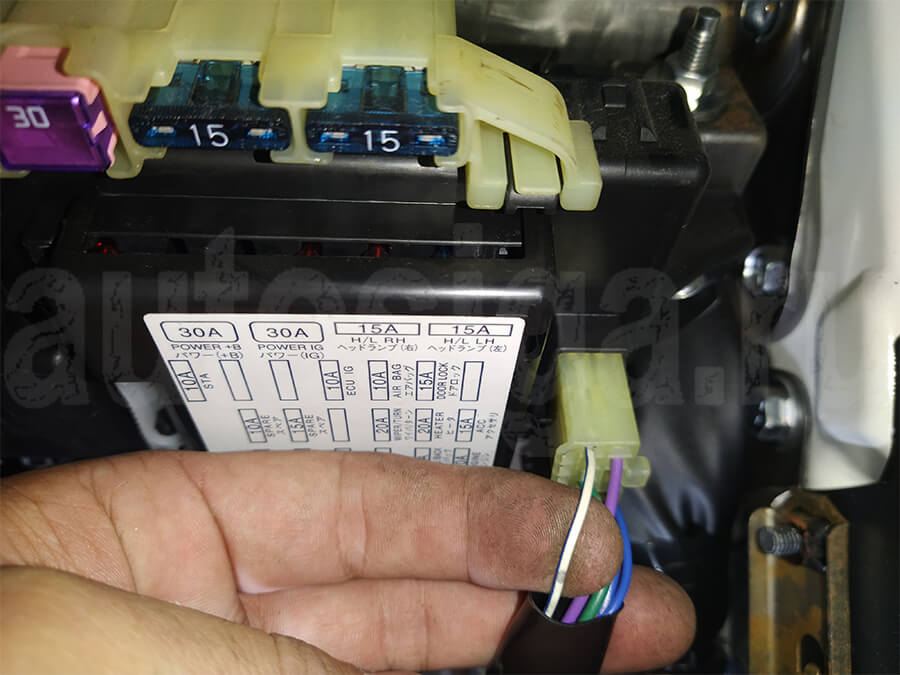

Подключение к проводам концевиков дверей и багажника на Daihatsu Terios Kid

Контроль двигателя (импульсы) – как у Toyota на OBD.

Точки подключения автосигнализации на Daihatsu YRV

Замок зажигания:
+12 – чёрный/красный
АСС – синий
IG1 – чёрный/желтый
IG2 – чёрный/белый
ST – чёрный

Щиток приборов:

  • Малый разъём:
    • Паркинг (-) – зелёный/чёрный, pin8
    • Поворотник (+) – зелёный с риской, pin10
  • Большой разъём:
    • Поворотник (+) – зелёный/чёрный с точками
    • Габариты (+) – красный/синий
    • Генератор (+) – жёлтый/красный
    • Тахометр – красный/жёлтый

Стоп (+) – зелёный/жёлтый на педали тормоза

За бардачком вверху блок door control:
Центральный замок – впайка на реле по минусу
Все 5 дверей (-) – белый/синий в малом разъёме
