1. Точки подключения автосигнализации на Opel Corsa 2003

Цепь Цвет Расположение
+12 красный замок зажигания
зажигание черный замок зажигания
асс красный замок зажигания
стартер черный\красный замок зажигания
концевик двери (-) серый в пороге
концевик багажника (-) коричневый\белый в пороге
повороты (+) черный\белый и черный\зелёный в пороге
центральный замок (-) коричневый\красный - закрыть, коричневый\белый - открыть.
бензонасос красный\синий в пороге
блокировка под капотом (+) черный в блоке предохранителей и реле
комфорт (-) коричневый\черный там, где и центральный замок

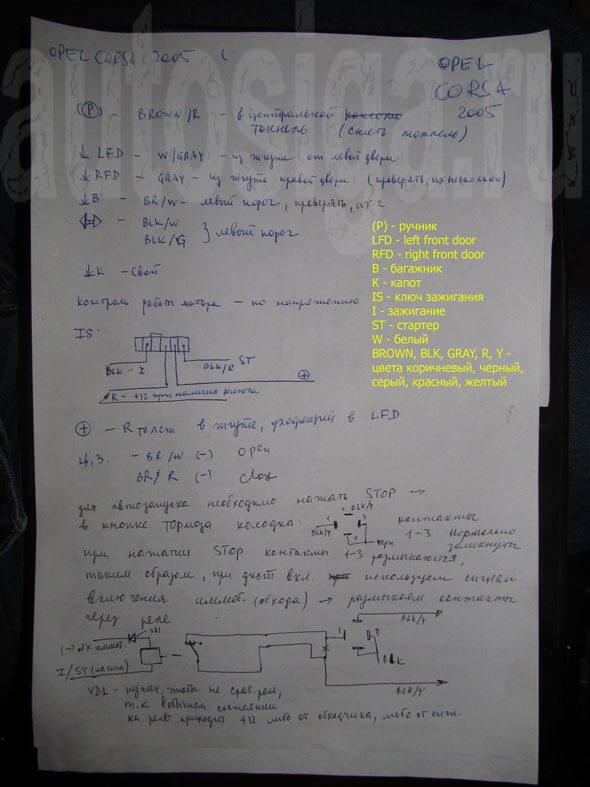

2. Фотоотчёт по установке автосигнализации на Opel Corsa 2005

Opel Corsa 2005, модель, видимо, 2003 года, три двери, робот АКПП, с блокировкой запуска, требуется нажимать на педаль STOP.

Концевик багажника (-)
Коричневый/белый в левом пороге

Установка автосигнализации на Opel Corsa 2005

Концевики дверей (-)
Белый/серый (левая дверь) из жгута двери водителя и серый (правая дверь) в жгуте правой двери

Установка автосигнализации на Opel Corsa 2005

Установка автосигнализации на Opel Corsa 2005

Повороты (+)
Чёрный/белый и чёрный/зелёный в левом пороге

Установка автосигнализации на Opel Corsa 2005

Подключение ручного тормоза (-)
коричневый/красный провод под центральным тоннелем или в жгуте, уходящем вниз к центральному проекту

Установка автосигнализации на Opel Corsa 2005

Установка автосигнализации на Opel Corsa 2005

Управление центральным замком (-)
Коричневый/белый (отпирание) и коричневый (запирание) в левой стороне

Установка автосигнализации на Opel Corsa 2005

Стоп сигнал

Установка автосигнализации на Opel Corsa 2005

Подключение к педали тормоза

Установка автосигнализации на Opel Corsa 2005

Разъём замка зажигания
Зажигание (+) - чёрный
Стартер (+) - чёрный/красный
Ключ в замке (+) - красный

Установка автосигнализации на Opel Corsa 2005

3. Точки подключения автосигнализации на Opel Corsa 2006 АМКПП

Цепь Цвет Расположение
+ 12V зелёный/красный* Одиночный разъём на блоке BCM*
Стартер жёлтый/фиолетовый Жгут замка зажигания
Зажигание фиолетовый/красный
АСС коричневый/жёлтый
Центральный замок** (по силе)*** белый/красный (3 штуки в кучу - закрыть), коричневый/жёлтый - открыть средний разъём на блоке BCM
Комфорт (-) (10 секунд достаточно) фиолетовый/белый нижний разъём на блоке BCM
Концевики дверей (-) два серых, через 4 диода нижний разъём на блоке BCM
Концевик багажника (-) зелёный лампа багажника
Повороты (+) белый/синий и зелёный/коричневый левый разъём на блоке BCM
Ручник (-) синий/красный нижний разъём на блоке BCM
Импульс   с форсунок
Обходчик иммобилайзера можно в разрыв родного провода штатной антенны иммо (зелёный или белый в чёрной оплётке) в жгуте от замка зажигания. Чтобы не было проблем с обходом иммобилайзера, питание на обходчик должно поступать раньше, чем включается асс.
*Если будете отстёгивать разъёмы от блока, то этот обязательно первым отсоединяйте и последним присоединяйте.
*Блок BCM находится справа от рулевой колонки.
**Если у вас автосигнализация, где постановка на охрану и снятие происходит разными кнопками, тогда, во избежание рассинхронизации, используйте вышеописанный вариант подключения к цз. Если же управление постановкой и снятием происходит одной кнопкой, то можно использовать синий/белый провод в нижнем разъёме с обратной стороны BCM.
***При таком способе подключения есть возможность открыть багажник с кнопки на нём, когда авто в охране. Во избежание этого разорвите силовой провод открывания багажника (коричневый/фиолетовый в среднем разъёме на BCM) с помощью реле каналом от сигнализации (минус при постановке в охрану).

Для имитации нажатия педали тормоза на автомобиле с Easytronic (АМКПП) необходимо осуществить подключение по нижеследующей схеме (на примере Starline A91)

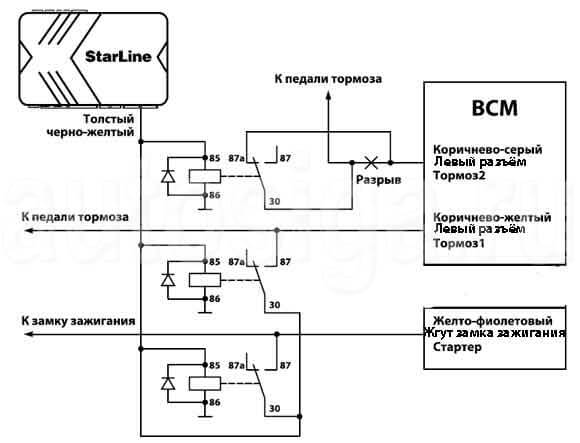

Подключение тормоза на автомобиле Opel Corsa с АМКПП для реализации автозапуска

4. Точки подключения автосигнализации на Opel Corsa 2007 года

Цепь Цвет Расположение
+12 v красный\зелёный толстый На блоке предохранителей или в левом пороге
Зажигание фиолетовый\серый жгут за левой бочинкой
Общий провод концевиков (-) серый толстый На блоке предохранителей или в стойке водителя (с вежливой подсветкой). Нужно подпитать плюсом через 1-2 кОм
Концевик пасажирской двери серый тонкий (-) В левом пороге. В закрытом состоянии на проводе висит цифровой сигнал. Нужно подпитать плюсом через 1-2 кОм
Концевик задней левой двери
Концевик задней правой двери
Открыть багажник (-) коричневый\фиолетовый В левом пороге от ручки открытия багажника (на крышке багажника)
Поворотники (+) синий\белый На блоке предохранителей, правый нижний р-м
синий\фиолетовый
Центральный замок запирание синий\белый (-) Жгут от кнопки управления центральным замком за магнитолой
Центральный замок отпирание
Бензонасос серый толстый В левом пороге

5. Установка и подключение автосигнализации на Opel Corsa 2007

Opel Corsa 2007

Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.

5.1. Подготовка к установке автосигнализации - разбор салона Опель Корса

Для доступа к проводке и внутренним полостям торпедо разбираем салон. Нам понадобятся пластиковая лопатка, отвертка крестовая, головка TORX Т20, торцовый ключ 10.

Установка сигнализации на Opel Corsa 2007

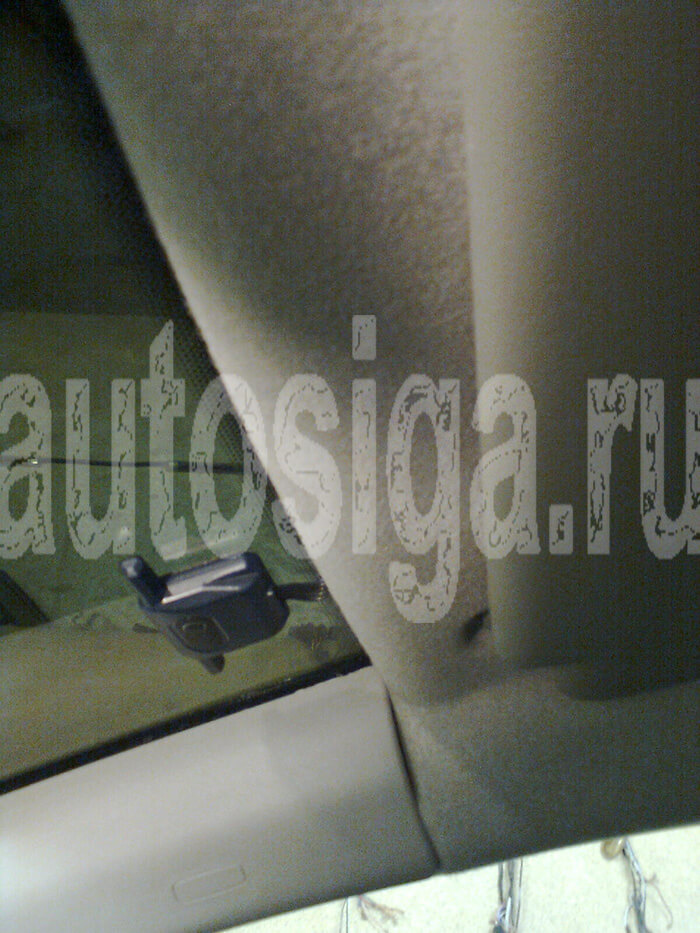

Фото 1.1. Снимаем накладку передней левой стойки лобового стекла. Клипсы усилены металлом. Сидят плотно. Помогаем выдернуть лопаткой-рычагом.

Установка сигнализации на Opel Corsa 2007
Фото 1.2. Выковыриваем заглушку самореза под рулем справа на обшивке рулевой колонки.

Установка сигнализации на Opel Corsa 2007
Фото 1.3. После этого выкручиваем саморез крестовой отверткой. Аналогично выкручиваем саморез слева под рулем.

Установка сигнализации на Opel Corsa 2007
Фото 1.4. Головкой TORX T20 выкручиваем саморез обшивок рулевой колонки снизу. После этого расцепляем зацепы половинок обшивок и снимаем верхнюю часть.

Установка сигнализации на Opel Corsa 2007
Фото 1.5. Для снятия нижней части сначала извлекаем обрамление замка зажигания, для этого отжимаем три усика-зацепа изнутри (стрелочки, еще один снизу).

Установка сигнализации на Opel Corsa 2007
Фото 1.6. После снятия нижней части обшивки колонки извлекаем клипсу крепления пучка проводов замка зажигания и убираем обшивку.

Установка сигнализации на Opel Corsa 2007
Фото 1.7. Для снятия нижней панели подторпедника освобождаем зацеп справа нажатием отвертки на его язычок.

Установка сигнализации на Opel Corsa 2007
Фото 1.8. Откинув крышку доступа к монтажному блоку, отцепляем разъем переключателя головного света, опускаем крышку еще ниже и снимаем её с осей поворота.

Установка сигнализации на Opel Corsa 2007
Фото 1.9. Выкручиваем три самореза головкой TORX T20. После выкручивания самого нижнего из них можно снять нижнюю панель подторпедника.

Установка сигнализации на Opel Corsa 2007
Фото 1.10. Открыв заглушку, выкручиваем саморез на нижнем правом углу подторпедника головкой TORX T20. После этого снимаем подторпедник – клипсы по верху и бокам. Для этого тянем его по направлению к сиденью, начиная снизу.

Установка сигнализации на Opel Corsa 2007
Фото 1.11. Сдергиваем козырек доски приборов. Сначала освобождаем зацепы (стрелочки), затем энергично дергаем козырек перпендикулярно плоскости с металлическими ловушками (прямоугольники) до извлечения из них клипс-грибков (овалы).

Установка сигнализации на Opel Corsa 2007
Фото 1.12. Для извлечения приборной доски выкручиваем три самореза головкой TORX T20.

Установка сигнализации на Opel Corsa 2007
Фото 1.13. Для доступа к пространству левой кик-панели аккуратно извлекаем ручку отпирания капота из кронштейна.

Для извлечения ручки отжимаем щечки кронштейна плоской отверткой и одновременно тянем рычаг назад и вниз (стрелочки 1). После выхода оси поворота (прямоугольник) из гнезд в кронштейне отвести ручку вниз и вправо (стрелочка 2). После этого можно будет приподнять накладку порога/кик-панели (клипсы), освобождая доступ к пучкам на пороге и в кик-панели для прокладки провода в багажник и доступа к проводу бензонасоса. К сожалению, фото этих работ не делалось, как и фото в багажнике.

Установка сигнализации на Opel Corsa 2007
Фото 1.14. Вид на проем магнитолы (отмечены однопроводная кнопка управления центральным замком и пучок с проводом кнопки). Для извлечения аккуратно вставить в круглые отверстия по углам магнитолы спицы, расклинить их и тянуть магнитолу на себя.

5.2. Подключение и установка автосигнализации Starline A91 на Opel Corsa

Установка сигнализации на Opel Corsa 2007
Фото 2.1. Большинство подключений удобно сделать в пучках проводов разъемов на лицевой стороне монтажного блока (МБ) - нумерация условная.

Установка сигнализации на Opel Corsa 2007
Фото 2.2. В пучке разъемов №1 и №4 подключаем цепи питания и световой сигнализации.

Установка сигнализации на Opel Corsa 2007
Фото 2.3. В пучке проводов разъема №2 подключаемся к проводам контроля дверей, к проводу стояночного тормоза и проводу «комфорт» по схеме 2.1, к цепям педали тормоза с имитацией её нажатия по схеме.2.3.

Установка сигнализации на Opel Corsa 2007
Схема 2.1 Контроль дверей, реализация подъема стекол при постановке на охрану (комфорт) и контроль стояночного тормоза.

Установка сигнализации на Opel Corsa 2007
Фото 2.4. В пучке проводов за магнитолой подключаем управление центральным замком по схеме 2.2 с учетом использования силовых проводов цз разъема №3 (см. фото 2.3).

Установка сигнализации на Opel Corsa 2007
Схема 2.2. Управление ЦЗ. При такой реализации не происходит рассинхронизации ЦЗ и сигнализации и обеспечивается запирание лючка бензобака и штатное блокирование кнопки отпирания багажника.

Установка сигнализации на Opel Corsa 2007
Фото 2.5. Разъем замка зажигания и кабель рамки считывателя иммобилайзера.

Установка сигнализации на Opel Corsa 2007
Схема 2.3. Имитация нажатия педали тормоза для обеспечения запуска двигателя.

Установка сигнализации на Opel Corsa 2007
Фото 2.6. В пучке замка зажигания под рулем делаем подключения к цепям зажигания, аксессуаров, стартера (с учетом схемы 2.3) и обходчика иммобилайзера по схеме 2.4.

Установка сигнализации на Opel Corsa 2007
Схема 2.4. Подключение обходчика иммобилайзера. Подключаем в разрыв любого из проводов считывателя (зеленый или белый).

Установка сигнализации на Opel Corsa 2007
Фото 2.7. Под капотом устанавливаем сирену, концевик капота, датчик температуры и в пучке форсунок подключаем провод контроля работы двигателя. Провода под капот протягиваем через штатную проходку над левой кик-панелью.

Установка сигнализации на Opel Corsa 2007
Фото 2.8. Сирена SL-20.3 на плоскости коробки воздухопритока рядом с бачком гидроусилителя тормозов.

Установка сигнализации на Opel Corsa 2007
Фото 2.9. Датчик температуры крепим под болт рядом с БДЗ

Установка сигнализации на Opel Corsa 2007
Фото 2.10. Концевик капота устанавливаем на планке за левой фарой (по ходу движения). При выборе места внимательно смотрим –хватит-ли хода кнопки, так как внутри планки имеются отливки ребра жесткости.

Установка сигнализации на Opel Corsa 2007
Фото 2.11. Датчик удара крепим на трубе колонки рулевого вала.

Установка сигнализации на Opel Corsa 2007
Фото 2.12. Устанавливаем светодиод в левой накладке стойки лобового стекла.

Установка сигнализации на Opel Corsa 2007
Фото 2.13. Модуль приемо-передатчика приклеиваем на чистый участок (без шелкографии) лобового стекла.

Так как реализация выжима педали тормоза с сохранением блокировки стартерного провода потребовала бы еще одного реле и эта блокировка не реализована, то обязательно делаем блокировку бензонасоса. Серый провод средней толщины в пучке по левому порогу.

При монтаже Starline E90 и выше можно воспользоваться наличием программирования синего провода, как "стартер 2" и управлять имитацией выжима педали им.

Для контроля вскрытия багажника прокладываем провод по левому порогу до багажного отделения (используем кондуктор-протяжку и частично поднимаем накладки порогов и открываем лючок на левой обшивке багажного отделения). Провод крепим к имеющимся штатным пучкам хомутами-стяжками. В багажнике подключаем его на зеленый провод фонарика освещения багажника (без диода).

Примечание. В двери водителя нет управления центральным замком. Поворотом ключа в ручке двери управляется только "комфорт" (фиолетово-белый провод). Масса – подъем стекол, масса через резистор – опускание стекол. Штатное управление центральным замком только с радиобрелока в корпусе ключа или с однопроводной кнопки в салоне.

6. Точки подключения автосигнализации на Opel Corsa 2007 АМКПП

Цепь Цвет Расположение
+ 12V Красный/зелёный толстый Одиночный разъём на блоке BCM*. Отсоединять первым и присоединять последним!!!
ACC Коричневый/жёлтый Замок зажигания
IGN Фиолетовый/серый Замок зажигания
Start Жёлтый/фиолетовый Замок зажигания
Повороты Зелёный/серый и Синий/белый Нижний правый разъём на блоке BCM
Концевики дверей (-) Два серых Нижний левый разъём на блоке BCM. Развязать диодами.
Подключить по схеме 1
Ручник (-) Синий/фиолетовый Нижний левый разъём на блоке BCM
Педаль тормоза Коричневый/серый
Коричневый/жёлтый
Нижний левый разъём на блоке BCM.
См. подключение схема 2.

Поднятие стёкол (Комфорт) (-)

Фиолетовый/белый

Нижний левый разъём на блоке BCM.
(Подать минус через реле на 10 сек.)

Концевик багажника (-) Зелёный Лампа багажника
Тахометр   Форсунка
ЦЗ по силе Закрыть - три провода белых/красных;
Открыть - коричневый/жёлтый
Большой вертикальный разъём на блоке BCM
Подключите по схеме 3.
Бензонасос Серый В левом пороге
Блокировка открытия багажника** (+) Коричневый/фиолетовый (который тоньше) В левом пороге
*Блок BCM находится слева от рулевой колонки.
**При закрытии ЦЗ по силе, остаётся доступ к открыванию багажника с кнопки на нём, т.к. не срабатывает штатка. Поэтому, чтобы в охране заблокировать доступ к открыванию багажника, нужно разорвать провод управления электроприводом замка багажника – коричневый/фиолетовый, в левом пороге. Блокировку можно сделать через выход состояния сигнализации, он же выход блокировки стартера. См. схему 4. Используйте малогабаритные реле, выпаянные из старых сигнализаций.
Обходчик иммо Saturn AU-50, рамку обходчика накидываем на замок. В обходчик прячем платку с кнопками, извлеченную из корпуса ключа. Чип иммо не извлечь, он припаян и приклеен к плате.
Для реализации автозапуска нужно сымитировать нажатие на педаль тормоза. Реализовано на двух реле, управление от сигнализации, сигналом стартера (чёрный/жёлтый – на примере StarLine). См. подключение Схема 2 (используйте малогабаритные реле).

Подключение автосигнализации к концевикам Opel Corsa
Схема 1

Организация автозапуска на Opel Corsa
Схема 2

Подключение к центральному замку на Opel Corsa
Схема 3

Блокировка бензонасоса и блокировка багажника в охране Opel Corsa
Схема 4

И для наглядности, нарыл схему дверей на Opel Corsa. Кстати, там виден резистор в водительской двери. Скорее всего, если провод 29 замкнуть на массу, то будет открытие, а если через сопротивление, которое нужно замерить, будет закрытие, или наоборот, нужно проверять. 57, 56 – это концевики

Схема дверей на Opel Corsa

7. Карта установка автосигнализации с автозапуском на автомобиль Opel Corsa 2010 с использованием can

Были установлены автосигнализация Starline E90 с установленным в неё can-модулем и модуль обхода штатного иммобилайзера Starline BP-03.

Снимаем подторпедник. Для этого необходимо снять крышку блока переключателя света и открутить 3 самореза. Один из саморезов находится под декоративной заглушкой.

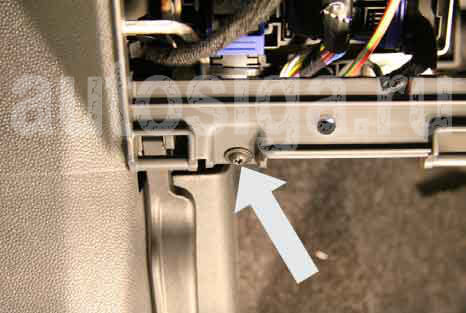

Саморез
Карта установка автосигнализации на Opel Corsa 2010

Саморез
Карта установка автосигнализации на Opel Corsa 2010

Саморез
Карта установка автосигнализации на Opel Corsa 2010

Общий вид
Карта установка автосигнализации на Opel Corsa 2010

Снимаем облицовку левого порога. Крепление на защелках.

Порог снят
Карта установка автосигнализации на Opel Corsa 2010

Вынимаем все разъемы с лицевой панели блока BCM. Начинать с разъёма 1! Нумерация разъемов условная.

Затем откручиваем 2 болта крепления блока к кронштейну кузова, проталкиваем его в сторону моторного щита, вынимаем 2 разъема с обратной стороны и вынимаем блок.

Блок ВСМ и номера разъемов
Карта установка автосигнализации на Opel Corsa 2010

Верхний болт крепления блока ВСМ
Карта установка автосигнализации на Opel Corsa 2010

Нижний болт крепления блока ВСМ
Карта установка автосигнализации на Opel Corsa 2010

Нумерация разъемов с обратной стороны блока ВСМ
Карта установка автосигнализации на Opel Corsa 2010

Устанавливаем под капотом сирену и датчик температуры. Концевик капота используем штатный.

Концевик капота штатный
Карта установка автосигнализации на Opel Corsa 2010

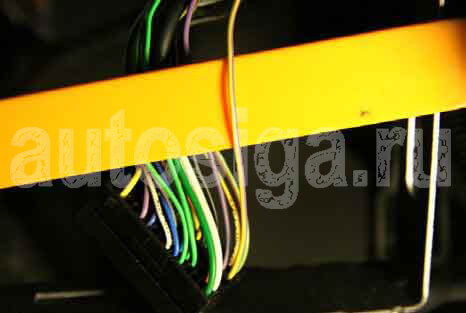

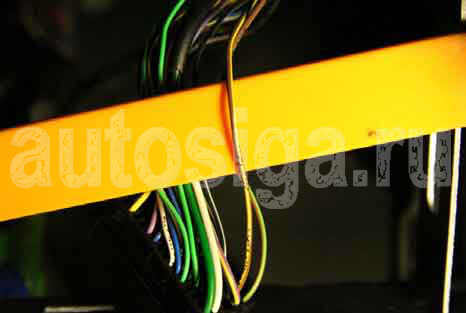

Подключаем к разъему «6» провода зажигания, аксессуаров, стартера.

Зажигание IGN ( фиолетово-серый)
Карта установка автосигнализации на Opel Corsa 2010

Аксессуары ACC (коричнево-желтый)
Карта установка автосигнализации на Opel Corsa 2010

Стартер ST ( желто-фиолетовый)
Карта установка автосигнализации на Opel Corsa 2010

В разрыв любого из двух проводов рамки штатного иммобилайзера на разъеме «6» подключаем модуль обхода.

Провода рамки штатного иммобилайзера
Карта установка автосигнализации на Opel Corsa 2010

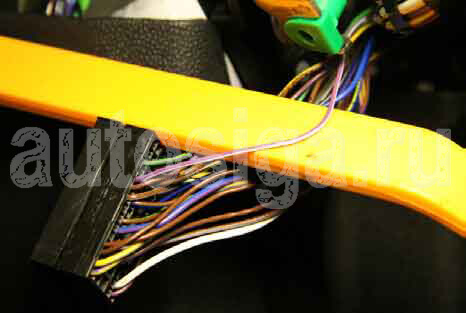

В разъеме «6» подключаем провода управления ЦЗ (альтернативное управление центральным замком) и CAN-шину.

По can видит двери, багажник, зажигание, заведённый двигатель, педаль тормоза. Поворотами управляем по аналогу, комфортом (закрытие стёкол) - по аналогу, центральным замком - с помощью альтернативного метода (проводом на разъёме can автосигнализации, в Starline E90 - это белый/синий провод).

Центральный замок (сине-белый)
Карта установка автосигнализации на Opel Corsa 2010

CAN-шина (зеленый). CAN-H
Карта установка автосигнализации на Opel Corsa 2010

В разъеме «4» подключаем поворотники.

Поворотники (зелено-фиолетовый и сине-белый)
Карта установка автосигнализации на Opel Corsa 2010

Один из дополнительных каналов сигнализации подключаем к проводу комфорта в разъеме «2». Программируем его, как импульс при постановке в охрану. Длительность импульса? Секунд десять будет достаточно.

Комфорт (фиолетово-белый)
Карта установка автосигнализации на Opel Corsa 2010

Подключаем провод концевика капота.

Концевик капота (коричнево-зеленый)
Карта установка автосигнализации на Opel Corsa 2010

Подключаемся к проводу стоп-сигналов.

Тормоз (коричнево-желтый)
Карта установка автосигнализации на Opel Corsa 2010

Дополнительную блокировку можно сделать в левом пороге.

Бензонасос (серый)
Карта установка автосигнализации на Opel Corsa 2010

Проверяем, настраиваем. Собираем салон в обратном порядке (не забывайте, что разъём 1 вставляем последним).
