1. Установка и подключение автосигнализации Starline A91 на Suzuki Wagon R 2008

Suzuki Wagon 2008

Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.

1.1. Установка автосигнализации на Suzuki Wagon - разбор салона

Установка сигнализации на Suzuki Wagon 2008

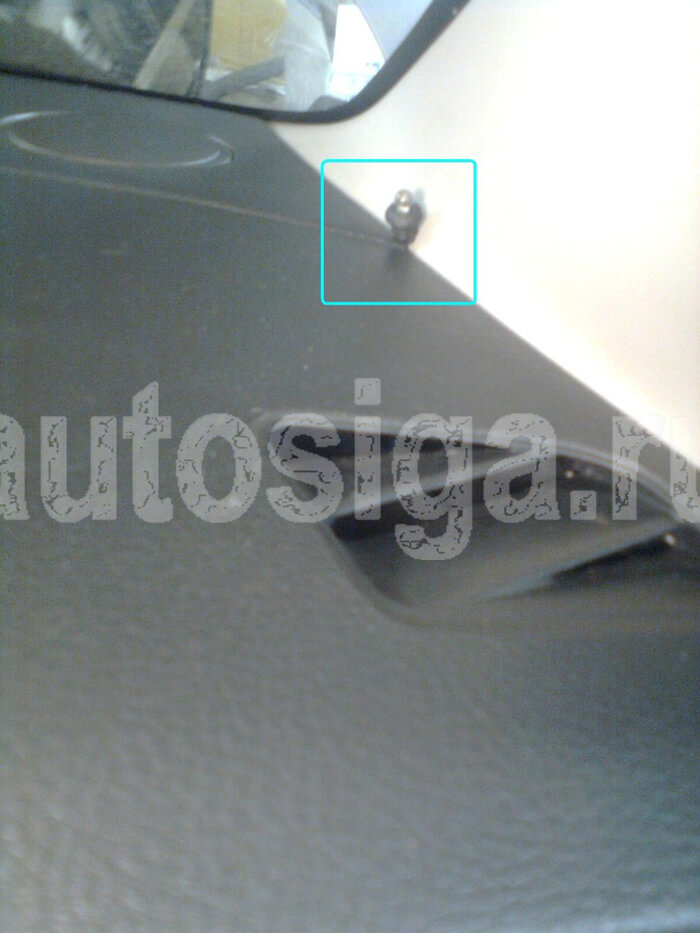

Фото 1.1. Снимаем накладку правой стойки лобового стекла.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.2. Металлическая скобка верхней клипсы может остаться в стойке. Извлекаем её утконосами.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.3. Утапливаем сердцевину клипсы, надавив на неё, и вытаскиваем клипсу из правой кик-панели.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.4. Снимаем накладку правой кик-панели, начинаем снизу, тянем вверх и назад.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.5. Сдергиваем подторпедник – клипсы по периметру, освободив кабель антенны, убираем подторпедник.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.6. Выкручиваем винт М5 крестовой отверткой из нижней обшивки рулевой колонки.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.7. Выкручиваем винт под рулем справа и аналогичный слева, расцепляем половинки обшивок и снимаем нижнюю.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.8. Извлекаем обрамление доски приборов, энергично дергая на себя (клипсы-зацепы по периметру). Снизу есть направляющие.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.9. Сдергиваем накладку торпедо справа от доски приборов – клипсы по периметру.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.10. Выкручиваем два самореза крепления доски приборов снизу и вытаскиваем доску приборов, слегка дернув (с обратной стороны еще две клипсы).

Установка сигнализации на Suzuki Wagon 2008
Фото 1.11. Для доступа за магнитолу сначала снимаем верхнюю накладку. Для этого поддеваем накладку над магнитолой (три защелки), поднимаем вверх и вытаскиваем на себя.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.12. Затем сдергиваем обрамление магнитолы с кнопкой аварийки (четыре клипсы по углам).

Установка сигнализации на Suzuki Wagon 2008
Фото 1.13. Выкручиваем три самореза над магнитолой и вытаскиваем её. (Снизу – штыри-ловушки).

Установка сигнализации на Suzuki Wagon 2008
Фото 1.14. Сжимаем упоры-ограничители вовнутрь перчаточного ящика, выводим их за закраины проема, опускаем ящик вниз и снимаем его с нижних опор – осей поворота.

Установка сигнализации на Suzuki Wagon 2008
Фото 1.15. Для доступа к разъемам монтажного блока откручиваем гайку М8 (головка 12 мм) нижнего крепления монтажного блока и такую же - сверху.

1.2. Подключение и установка автосигнализации Starline A91 на Suzuki Wagon 2008

Большинство подключений удобно сделать на монтажном блоке в правой кик-панели и на пучке замка зажигания.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.1. На торце монтажного блока (со стороны моторного отсека) в нижнем сером разъеме делаем подключение к цепям поворотов, центрального замка (по схеме 2.1) и дверей (по схеме 2.2).

Установка сигнализации на Suzuki Wagon 2008
Схема 2.1. Управление подключения к центральному замку.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.2. В пучке проводов педали стоп делаем подключение контроля тормоза.

Установка сигнализации на Suzuki Wagon 2008
Схема 2.2. Подключение к концевикам дверей.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.3. Подключение силовых проводов делаем в жгуте замка зажигания. Зажигание 2, как и АСС, отключается на время вращения стартера.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.4. Здесь же в пучке проводов, идущем на ЭУР (электроусилитель руля) подключаем контроль работы двигателя.

Вдоль этого же пучка выводим шлейф рамки транслятора обходчика иммобилайзера. Рамку размещает под штатной рамкой, плотно стянув её на корпусе замка зажигания и придвинув вплотную к рамке штатного считывателя.

Фото штатного считывателя иммо не сделал. Конструктив похож на HONDA – в разрыв рамки подключение не сделать. Только наброс рамки-транслятора. Более того – снаружи, поверх штатной рамки обмотку транслятора не расположить. Но есть возможность, открутив винт крепления, снять штатный считыватель и, утянув петлю рамки-транслятора так, чтобы она плотно облегла алюминиевый корпус замка зажигания, расположить её под штатным считывателем, придвинув её вплотную к штатному считывателю после возвращения корпуса считывателя метки на место.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.5. Световыми сигналами можно управлять по слаботочной цепи на кнопке аварийки. Штатная клавиша – с фиксацией. Индикация происходит при удержании массы на голубом проводе (если монтируемая автосигнализация позволяет).

Установка сигнализации на Suzuki Wagon 2008
Фото 2.6. Датчик удара крепим на трубе-кожухе рулевого вала рядом с корпусом ЭУР.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.7. Дополнительную блокировку можно сделать, разорвав цепь бензонасоса над левой кик-панелью слева от перчаточного ящика.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.8. Проводку в подкапотное пространство выводим через штатное уплотнение за корпусом печки.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.9. Температурный датчик сигнализации крепим на кронштейне трубок системы охлаждения под штатный болт М6 (головка 10 мм).

Установка сигнализации на Suzuki Wagon 2008
Фото 2.10. Сирену устанавливаем на стакане правой стойки подвески. Кнопку капота устанавливаем на планке радиатора за правой фарой в имеющееся отверстие.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.11. Антенну наклеиваем на чистый участок лобового стекла.

Установка сигнализации на Suzuki Wagon 2008
Фото 2.12. Светодиод устанавливаем в накладке правой стойки лобового стекла.

2. Точки подключения автосигнализации на Suzuki Wagon R 2016 PTS

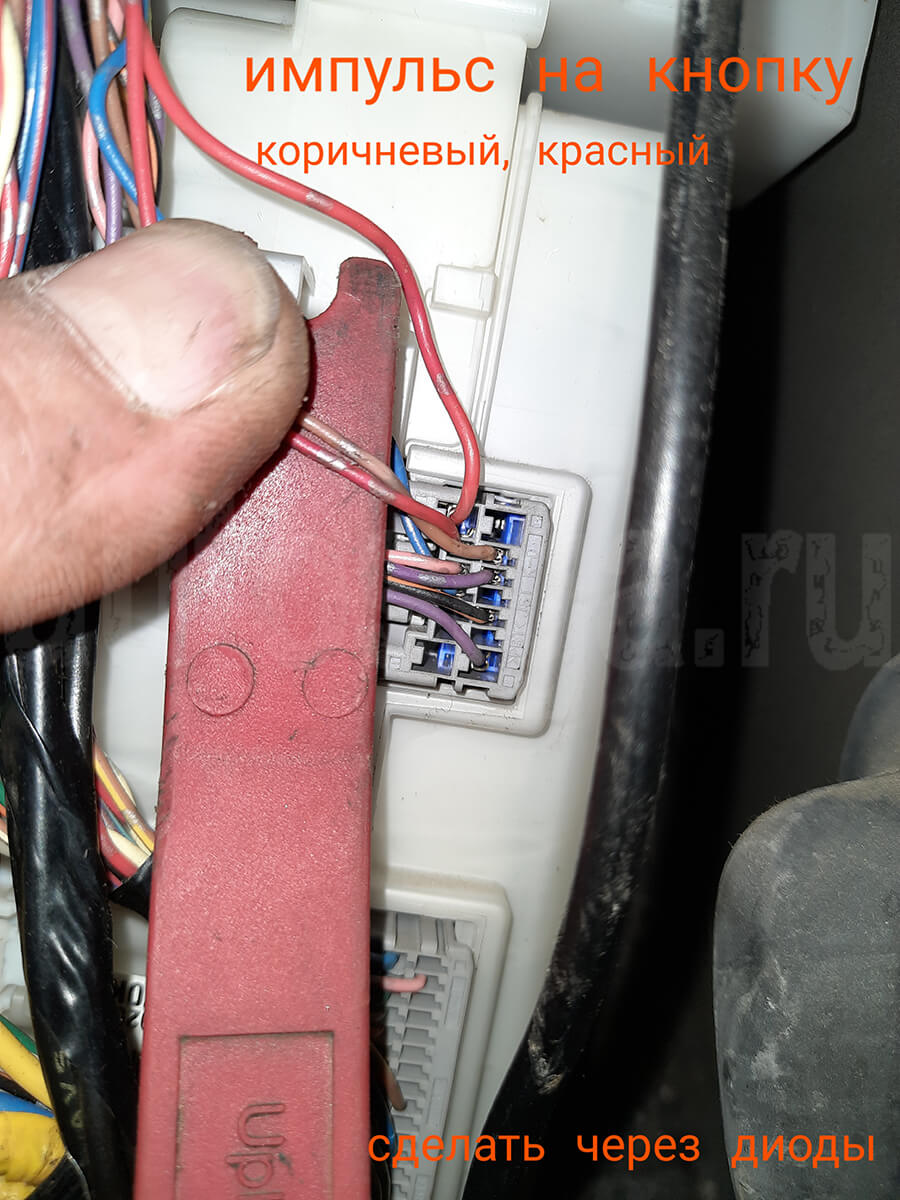

Сигнал с кнопки – на блоке предохранителей с боку малый верхний разъем. Для включения ACC и IG, нужно одновременно подавать минусовой импульс, на красный и коричневый провода, через диоды.

Импульс на кнопку запуска на Suzuki Wagon R 2016 PTS

Правая кик-панель:
дверь передняя правая – чёрный/жёлтый
двери остальные – чёрный/красный
стоп-сигнал – зеленый/белый
центральный замок (перекидка) – зелёный/черный (закрыть) и зелёный (открыть)

Аварийка – голубой на кнопке аварийки

Сигнал тахометра – 1-я форсунка, синий/красный

Обход иммо – несколько витков на кнопку старт/стоп

P.S. Starline по can ничего не видит.
