1. Точки подключения автосигнализации на Mitsubishi Diamante 1997 |
||
| Цепь | Цвет | Расположение |
| стартер | черный\желтый | у рулевой колонки |
| зажигание | черный\белый | у рулевой колонки |
| печка | синий\белый | у рулевой колонки |
| салонное освещение (-) | зеленый\желтый* серый\белый\серебряные точки |
у рулевой колонки у рулевой колонки слева |
| парковочные огни | зеленый\белый | педальный отсек со стороны водителя |
| отпирание багажника\люка | зеленый\красный | у замка |
| блокировка дверей (-) | красный | педальный отсек со стороны пассажира |
| разблокировка дверей (-) | зеленый\красный | педальный отсек со стороны пассажира |
| снятие с охраны штатной сигнализации (-) | синий\черный | педальный отсек со стороны пассажира |
| стоп-сигнал | зеленый \белый\ серебряные точки | у педали тормоза |
| тахометр | красный\черный | блок зажигания** |
| подъем левого переднего стекла | зеленый\черный | переключатель со стороны водителя |
| опускание левого переднего стекла | красный\синий | переключатель со стороны водителя |
| подъем правого переднего стекла | зеленый\черный | переключатель со стороны водителя |
| опускание правого переднего стекла | красный\синий | переключатель со стороны водителя |
| подъем левого заднего стекла | зеленый\черный | переключатель со стороны водителя |
| опускание левого заднего стекла | красный\синий | переключатель со стороны водителя |
| подъем правого заднего стекла | зеленый\черный | переключатель со стороны водителя |
| опускание правого заднего стекла | красный\синий | переключатель со стороны водителя |
| *3еленый\желтый провод используется только в универсалах. На конце белого штекера Molex. **Со стороны водителя |
||
2. Точки подключения автосигнализации на Mitsubishi Diamante 1998 года |
||
| Цепь | Цвет | Расположение |
| +12 v | красный | замок зажигания |
| Зажигание | черн/белый | |
| Зажигание2 | черн/синий | |
| АСС | син/белый | |
| Стартер | черн/желтый | |
| концевики (-) | желтый | прав. разъем на панели приборов |
| Центральный замок | силовое управление в разрыв из двери | |
| Повороты | зелен | сред.разъем на панели приборов |
| зелен/красный | сред.разъем на панели приборов | |
| Тахометр | бел/черный | прав. разъем на панели приборов |
3. Точки подключения автосигнализации на Mitsubishi Diamante 2001 |
|||
| Цепь | Цвет | Расположение | |
| + 12 В | кр | замок зажигания | |
| зажигание | ч/бел | ||
| зажигание2 | син/кр | ||
| АСС | син/б | ||
| стартер | ч/ж | ||
| тормоз | зел | педаль тормоза | |
| цз (силовые) | син/ч и син/кр | блок предохранителей, верхний белый раз-м, входящий в коричневый блок | |
| повороты | з/ж | правый р-м | приборная панель |
| з/ч | левый р-м | ||
| концевик (-) | з/ор | правый р-м | |
| тахометр | бел | р-м, входящий сразу в панель | |
| зарядка | бел | р-м в панели приборов, где часы | |
4. Точки подключения автосигнализации на Mitsubishi Dion 2002 года |
||
| Цепь | Цвет | Расположение |
| +12 v | белый | замок зажигания |
| Зажигание | черн/белый | |
| Зажигание2 | син/черный | |
| АСС | син/белый | |
| Стартер | черн/желтый | |
| концевики (-) | син/оранжевый | внизу разъем на блоке предохранителей |
| Центральный замок (-) | 2 пикселя в малом разъеме на блоке предохранителей , с правой стороны |
|
| Поворотники | желтый | коричневый разъем на панели приборов |
| зелен/черный | синий разъем на панели приборов | |
| Тормоз | зеленый | разъём |
| Тахометр | бел/зеленый | синий разъем на панели приборов |
5. Точки подключения автосигнализации на Mitsubishi Eclipse 1997 года |
|
| зажигание | чёрный с белым у рулевой колонки |
| стартер | чёрный с жёлтым на реле под магнитолой |
| габариты | зелёный с белым с серебряным (+) на водительской боковине |
| ближний свет | красный с серебряными точками в жгуте от выключателя |
| тахометр | жёлтый с зелёным или чёрный с синим на катушке |
| концевик дверей | красный с зелёным (-) на плафоне под торпедо |
| концевик багажника | красный с белым за динамиком в торпедо (отвязать диодом) |
| центральный замок | Отрицательное управление Закрывание – коричневый с белым; Открывание - коричневый 96г. – за задним динамиком с водительской стороны; 97г. – на реле под магнитолой (с родным дистанционным управлением) |
| стеклоподъёмники | Реверс, остающийся на массе Подъем левого переднего окна: синий с жёлтым Подъем правого переднего окна: жёлтый с зелёным |
| заводская сигнализация | Отключение – зелёный с чёрным и зелёный с белым (одновременно, использовать реле для сильного импульса) на водительской боковине за коробкой предохранителей. (Возможен вариант синий с красным с серебряными точками) |
| дополнительная информация | Под магнитолой много места для размещения сигнализации |
6. Точки подключения автосигнализации на Mitsubishi Eclipse 2000 |
||
| Цепь | Цвет | Расположение |
| +12 вольт постоянного тока | Белый/красный | Замок зажигания |
| +12 В (зажигание) | Темно-зеленый | Замок зажигания |
| Стартер | Красный/черный | Замок зажигания |
| Отопитель | Синий/красный | Замок зажигания |
| Тахометр | Синий | Катушка сверху |
| Запирание дверей (-) | Фиолетовый | Кик-панель водителя |
| Отпирание дверей (-) | Зеленый/красный | Кик-панель водителя |
| Парковочные огни | Зеленый/белый | Кик-панель водителя |
| Освещение салона (-) | Зеленый/желтый | Кик-панель водителя |
| Концевик багажника (-) | Красный/зеленый | У освещения багажника |
| Стоп-сигналы | Зеленый/оранжевый | У выключателя стоп-сигналов |
| ОЕМ-вход на запирание (+) | Светло-зеленый | Блок контактов |
| ОЕМ-вход на отпирание (+) | Зеленый/красный | Блок контактов |
| Клаксон (-) | Светло-зеленый/ черный | Рулевая колонка |
| Снятие с охраны (-) | Оранжевый | За блоком предохранителей |
6.1. Цвета аудиосистемы |
|
| Цепь | Цвет |
| +12 В | Оранжевый/черный |
| ACC | Белый/черный |
| Диммер | Зеленый/белый |
| Земля | корпус |
| Левый фронтальный (+) | Белый/светло-синий |
| Левый фронтальный (-) | Черный/синий |
| Левый тыловой (+) | Желтый/синий |
| Левый тыловой (-) | Серый/голубой |
| Правый фронтальный (+) | Белый/красный |
| Правый фронтальный (-) | Темно-зеленый/оранжевый |
| Правый тыловой (+) | Желтый/красный |
| Правый тыловой (-) | Серый/красный |
7. Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009, автомат
стоп на педали тормоза - белый
концевик дверей общий - зеленый на блоке предохранителей, правый верхний разъем
повороты - на блоке предохранителей, правый верхний разъем, салатовый и бежевый
импульс на 1-ой форсунке - желтый/черный
центральный замок (силовые в разрыв) - зеленый и белый, из двери водителя

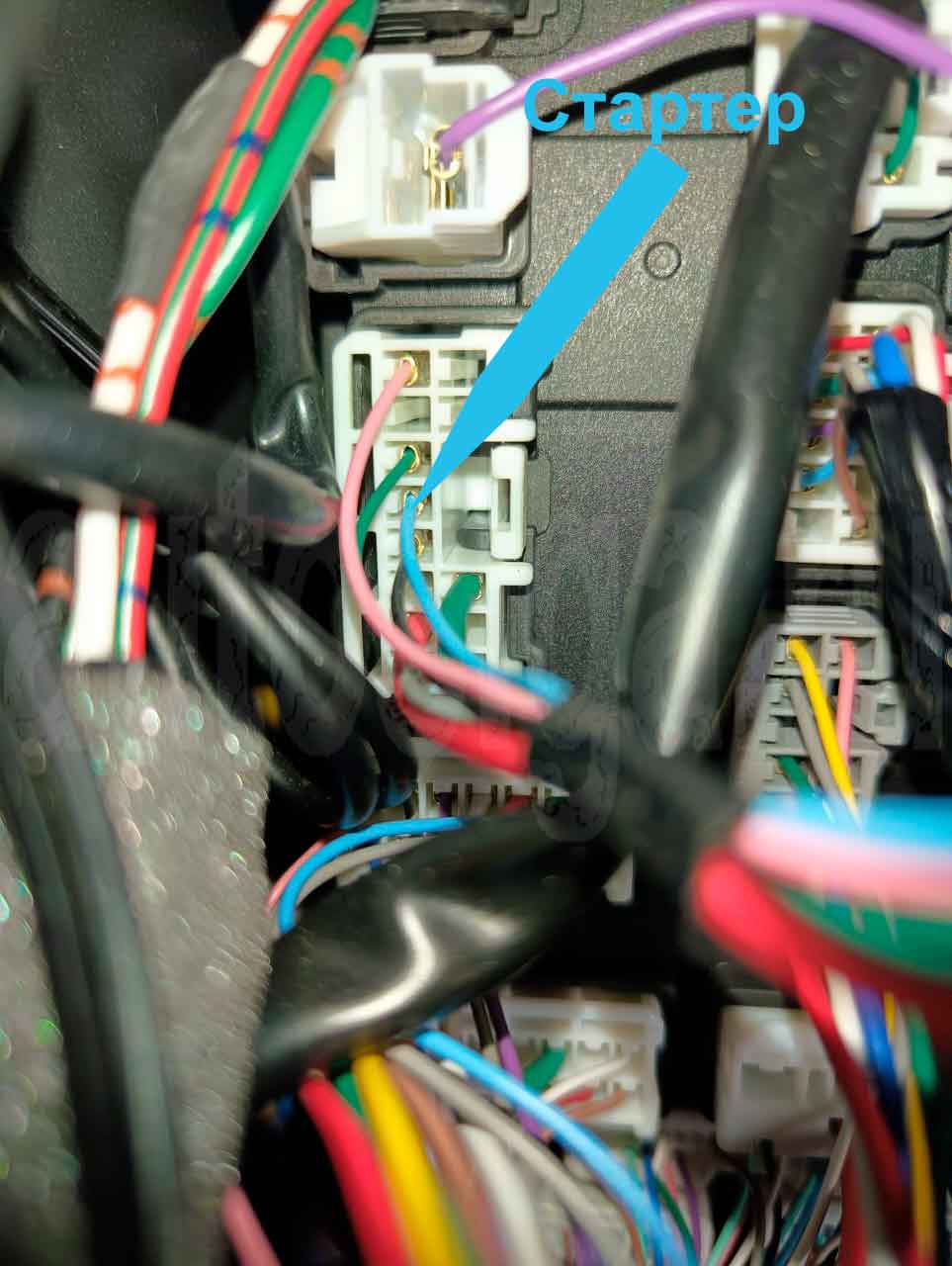

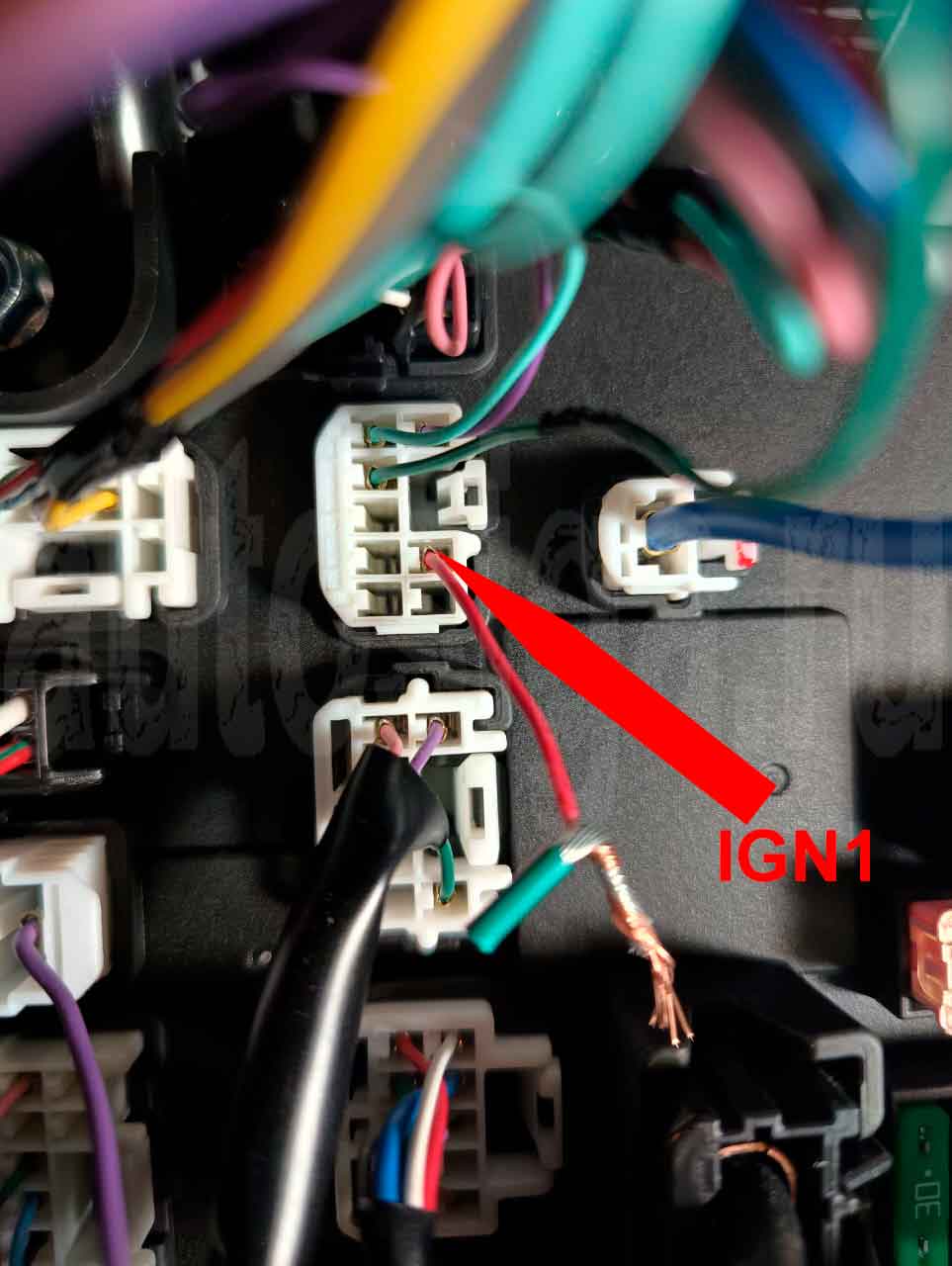

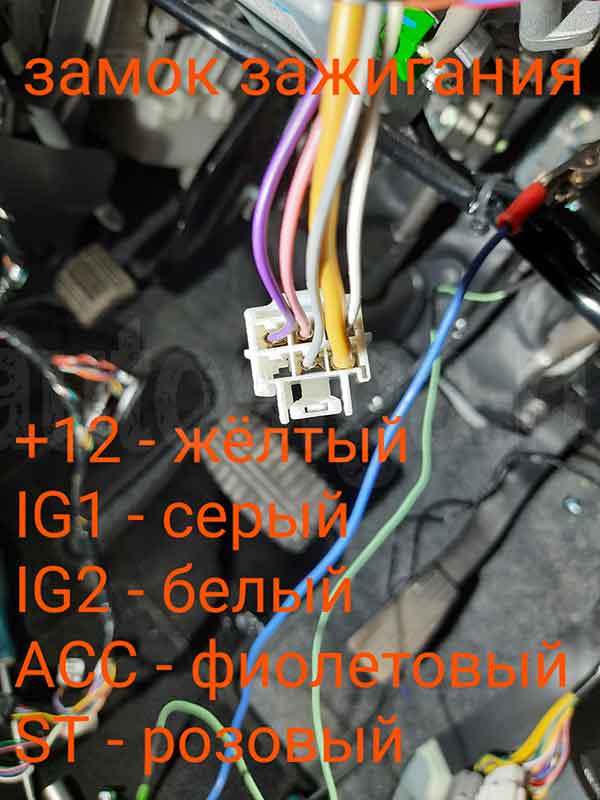

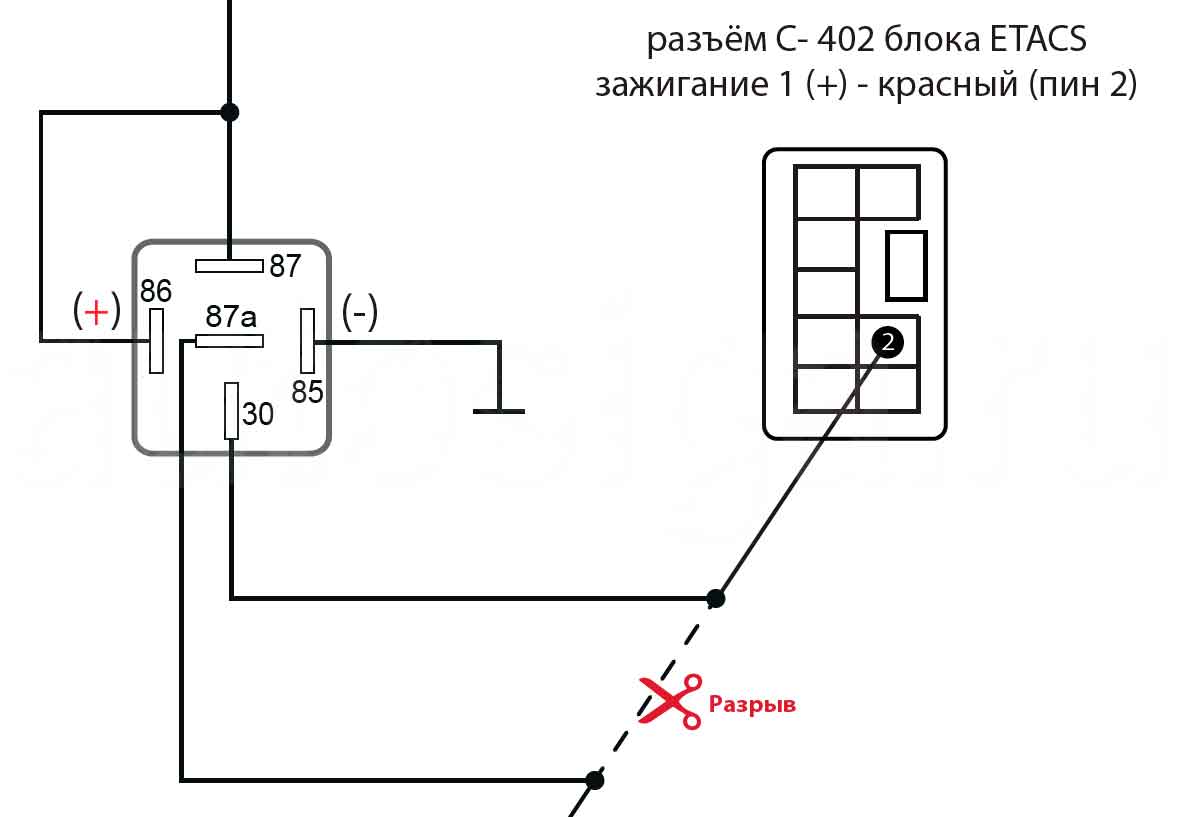

+12В, зажигание, зажигание2, асс и стартер - на замке зажигания

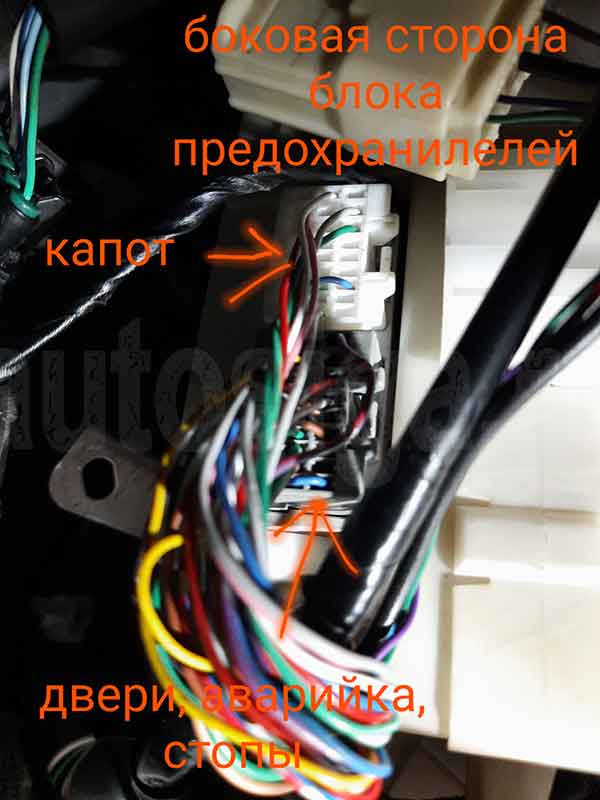

8. Фото точек подключения автосигнализации на Mitsubishi eK-Wagon 2009, АКПП
Концевик капота

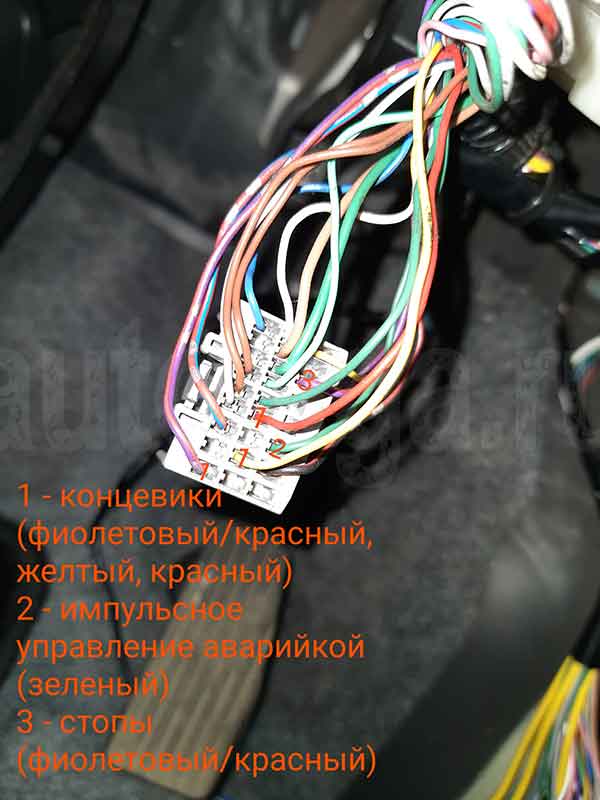

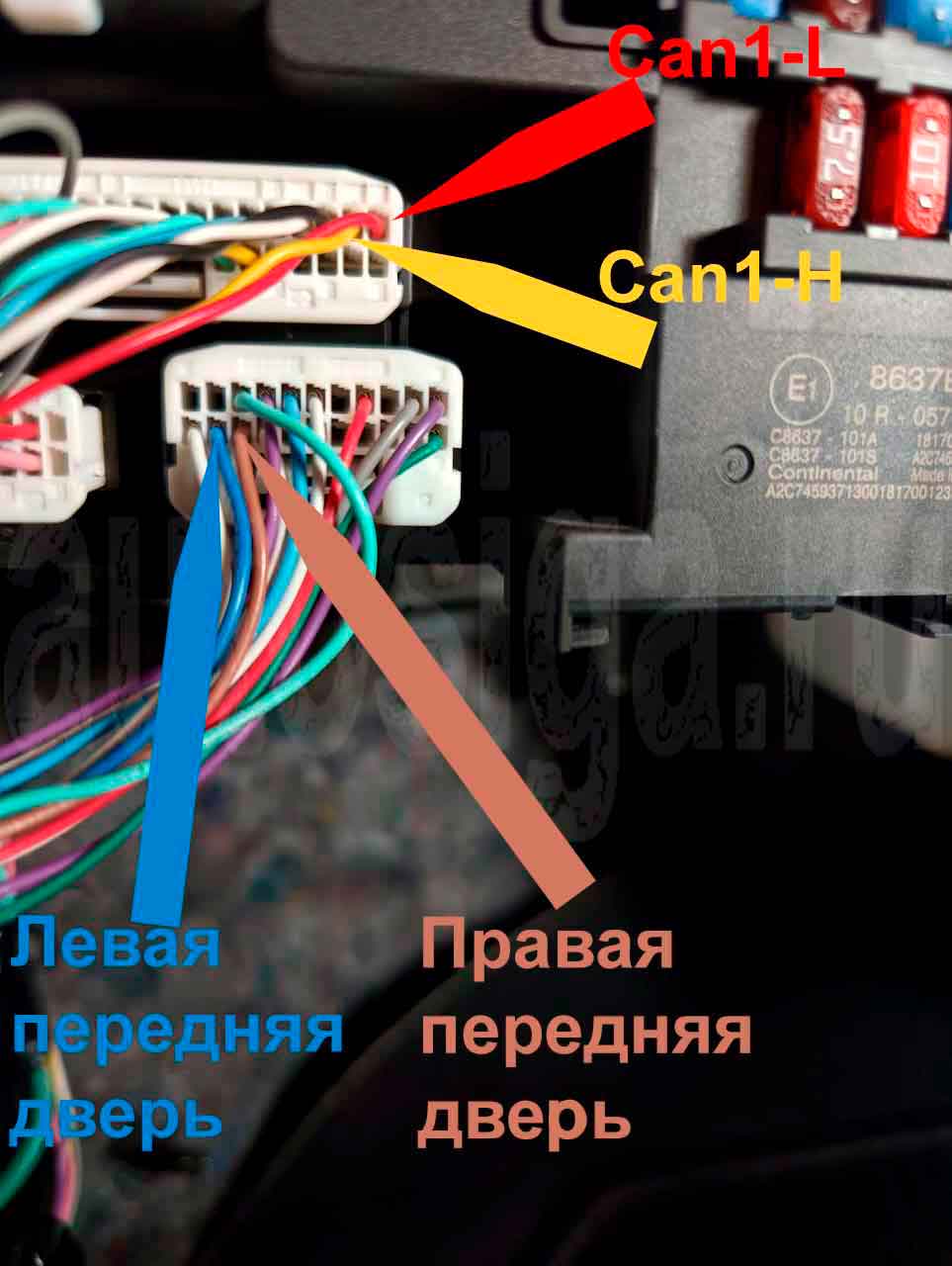

Общий концевик дверей
Повороты

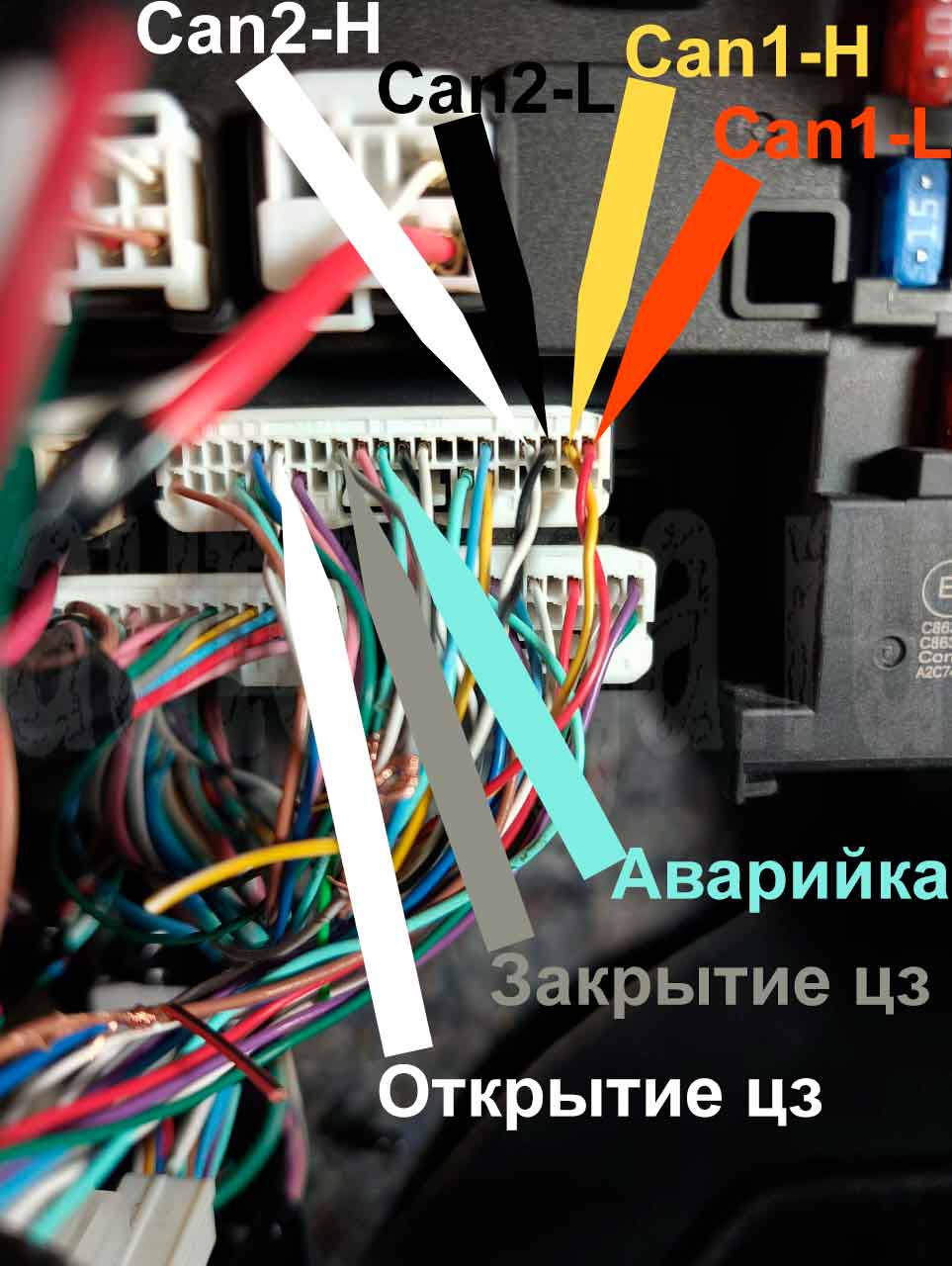

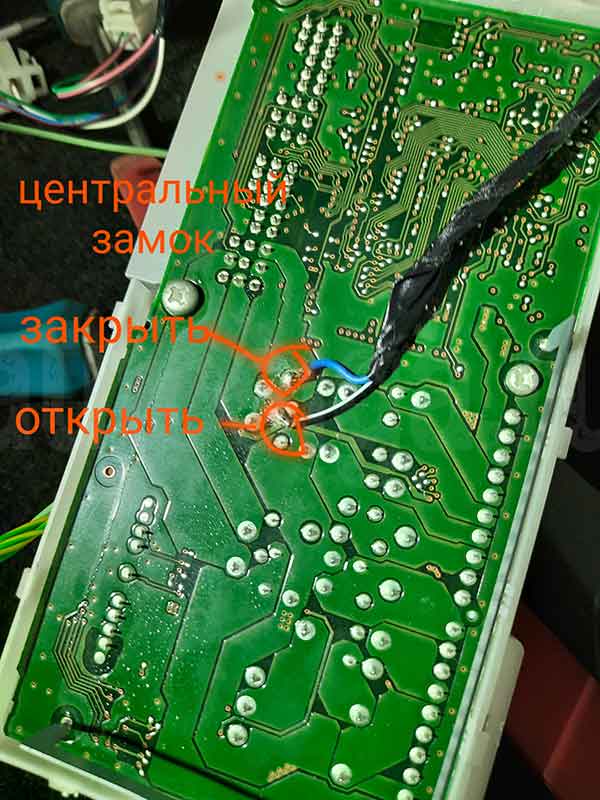

Центральный замок
