Точки подключения и карты установок сигнализации на Mitsubishi Legnum, Mirage, Montero, RVR, Sigma, Spacerunner

Новое

1. Точки подключения автосигнализации на Mitsubishi Legnum 1997

Замок зажигания:
+12 – красный
асс – синий/желтый
асс2 – синий/красный
зажигание – белый/черный
стартер – черный/желтый

Приборная панель:
тахометр – белый/зелёный, левый разъем
положение ручки кпп – красный/зелёный (паркинг), средний разъем
повороты – зелёный/черный и зелёный/желтый, средний разъем

центральный замок – фиолетовый и салатовый/красный, на блоке предохранителей с левого бока небольшой разъем

2. Точки подключения автосигнализации на Mitsubishi Legnum 2000

Замок зажигания:
+ 12 – красный
зажигание – чёрный
зажигание 2 – синий/красный
асс – синий/жёлтый
стартер – чёрный/белый

центральный замок (-) – фиолетовый (отпирание) и салатовый/красный (запирание) на блоке предохранителей

Панель приборов:
концевики (-) – зелёный/красный, левый разъём
повороты (+) – зеленый/желтый и зеленый/красный, средний разъём
тахометр – синий/оранжевый, правый разъём – белый (толстый)

тормоз (+) – зелёный/белый в пороге водителя

3. Точки подключения автосигнализации на Mitsubishi Mirage 1997

У рулевой колонки:
зажигание – чёрный/белый
асс – синий/белый
стартер – чёрный/жёлтый
отопитель – синий
габариты (+) – зелёный/белый

тахометр – белый на катушке

концевик дверей (-) – синий/красный на водительской кнопке

стоп-сигналы (+) – зелёный на лягушке

центральный замок (-) – синий/белый (запирание) и зелёный/чёрный (отпирание) за блоком предохранителей

4. Точки подключения автосигнализации на Mitsubishi Mirage Dingo

Замок зажигания:
+ – белый
зажигание – чёрный/белый
зажигание 2 – синий/чёрный
асс – синий/белый
стартер – чёрный/жёлтый

центральный замок (силовые) – белый и жёлтый/красный из двери водителя

Щиток приборов:
повороты – зелёный/чёрный в синем разъёме и жёлтый в белом разъёме
зарядка – синий в синем разъёме
концевики (-) – зелёный/оранжевый, чёрный/красный, фиолетовый, зелёный, синий в белом разъёме

5. Точки подключения автосигнализации на Mitsubishi Mirage 2013, правый руль, без иммо

Замок зажигания:
+12 – белый
Acc – желтый
ign1 – серый
Ign2 – красный
ST – розовый

центральный замок (+) – серый (открыть) и зеленый (закрыть) в разъёме из двери водителя с силовыми проводами со стороны салона

концевики все (-) – красный на плафоне (задержка 30 сек)
концевик капота (-) – серый на разъёме возле замка капота

тормоз – синий толстый на лягушке

тахометр – синий на 1-ой форсунке

повороты (-) – темный зелёный на кнопке аварийки

6. Точки подключения автосигнализации на Mitsubishi Mirage 2016, PTS

Устанавливал Starline A93 2Can 2Lin. Код авто 3911, прошивка can модуля 5.3.2.

Разъём блока климат-контроля:
can-h – красный с краю
can-l – синий с краю

Блок можно не снимать. До разъёма легко дотянуться, отщёлкнуть и вытащить со стороны бардачка.

По can:
центральный замок
блокировка двигателя
обход иммобилайзера
двери (багажник видит как двери)
капот
зажигание
заведённый двигатель
педаль тормоза
слейв с ручек и штатного брелока (при аз только со штатного брелока)

Паркинг по кан не видит. Мягкой посадки нет.

Блок за бардачком:
повороты (+) – синий и серый; второй сверху, крайний справа разъём
бензонасос (+) – розовый; третий сверху, крайний левый разъём

Блок над бардачком:
+12 – салатовый (pin1)
зажигание 2 – серый (pin 3)
acc – красный (pin 4)
зажигание 1 – зелёный (pin 7)
стартер – синий (pin 23)

концевик двери водителя (-) – фиолетовый; крайний левый вертикальный разъём за кик-панелью пассажира.
Подать на него массу после окончания автозапуска для выключения света.

7. Точки подключения автосигнализации на Mitsubishi Mirage 2016, PTS

Автомобиль Mitsubishi Mirage 2016

Код авто для Starline A93 2can2lin 3911, прошивка была 5.3.2.

Разъём блока климат-контроля:
CAN-H – красный
CAN-L – синий

Сам блок можно не снимать. До разъёма можно легко добраться (отщёлкнуть и вытащить) с левой стороны, сняв бардачок.

Can линия
Can-L – синий, Can-H – красный

По can – обход иммобилайзера, центральный замок, капот, двери (багажник видит как двери), зажигание, заведённый двигатель, педаль тормоза, slave с ручек дверей и со штатного ключа (при автозапуске только со штатного ключа), блокировка двигателя.

Не видит по can парковку и не управляет поворотами.

Блок за бардачком:
повороты (+) – синий и серый
бензонасос – розовый

Повороты
повороты – синий и серый

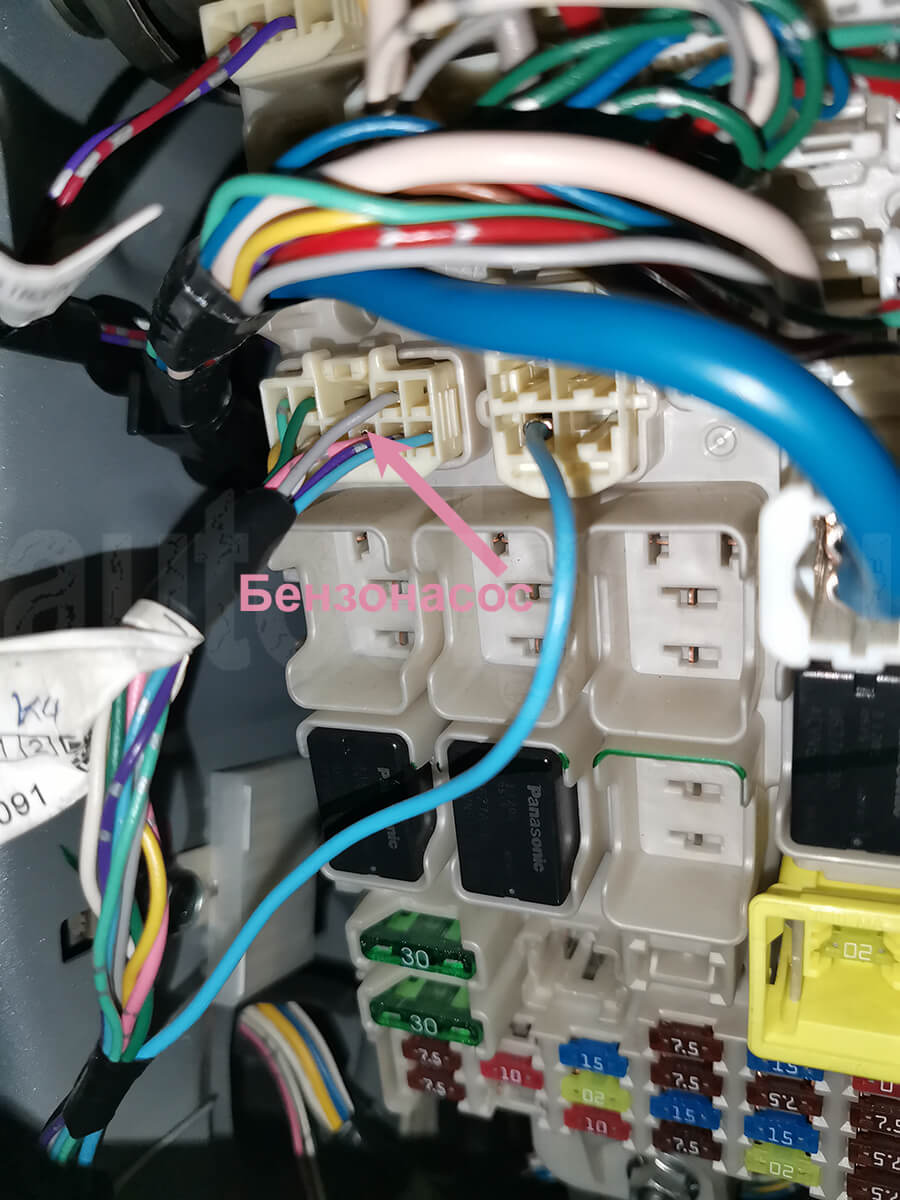

Блокировка бензонасоса
бензонасос – розовый

Для автозапуска подключаемся на блоке OSS ECU над бардачком.

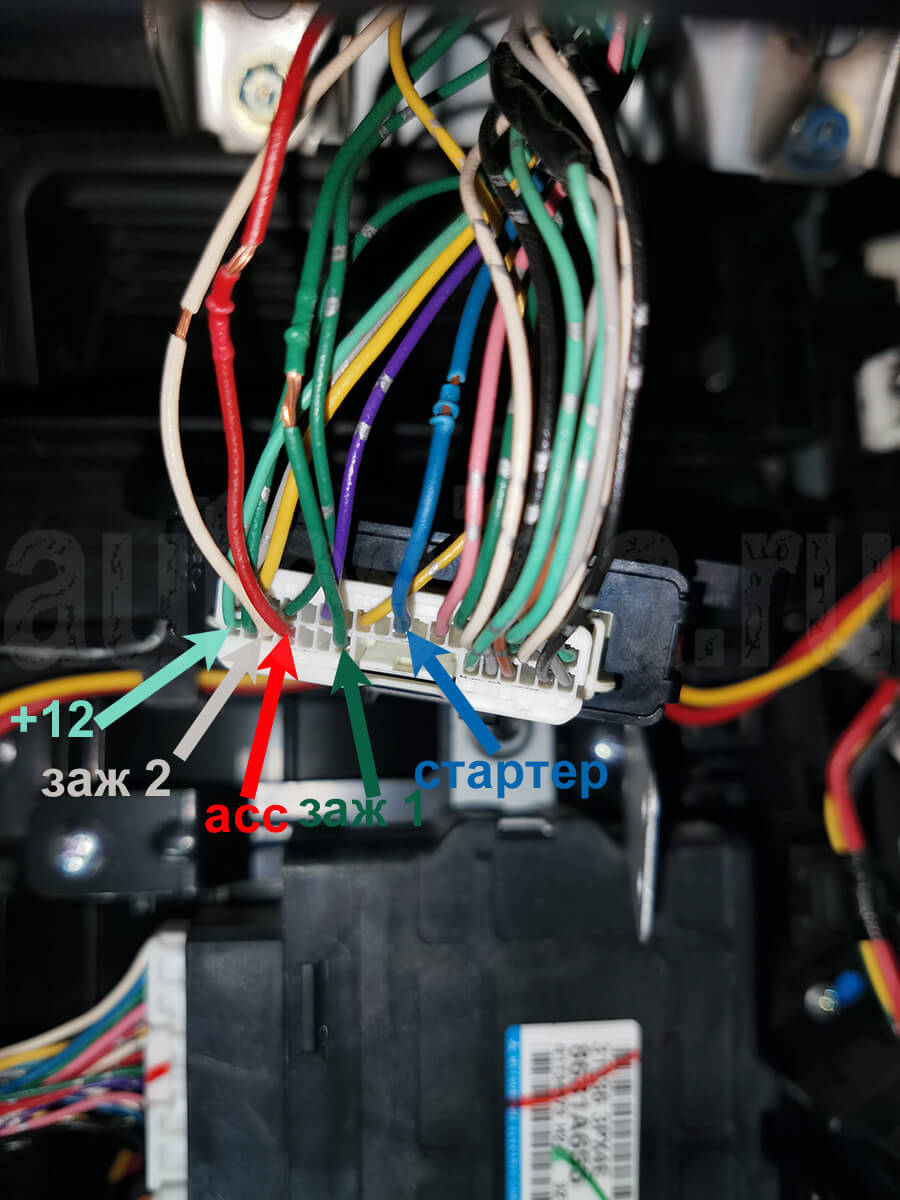

Силовые провода
+12 – салатовый, acc – красный, зажигание 1 – зелёный, зажигание 2 – серый, стартер – синий

Мягкой посадки нет.

На концевик двери водителя (фиолетовый в разъёме за левой кик-панелью) подаём массу после окончания автозапуска для выключения наружного света. Достаточно импульса с дополнительного канала (без реле).

Концевик двери водителя
концевик двери водителя – фиолетовый

При автоматическом запуске на табло загорается лампочка, что нет ключа. Через 10 секунд гаснет.

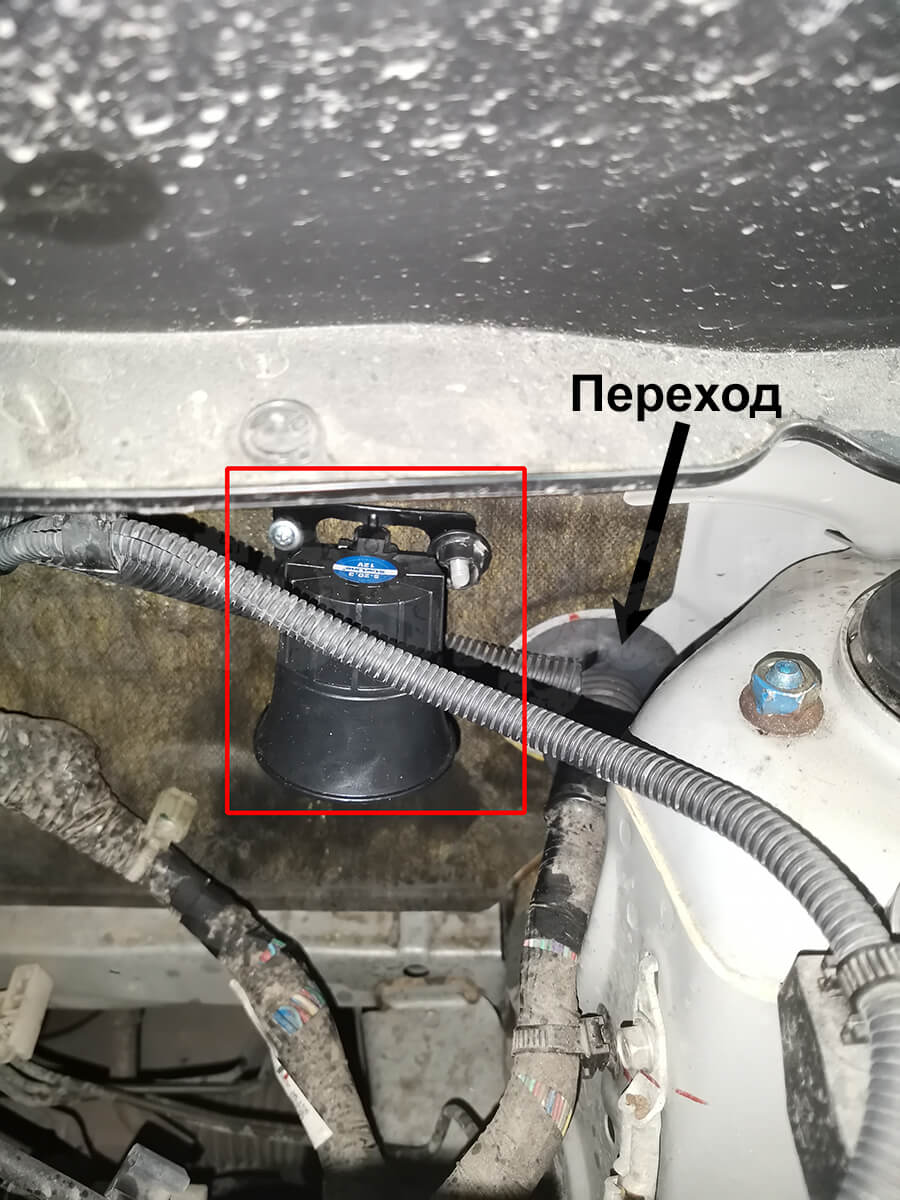

Сирена
установка сирены и переход

8. Точки подключения автосигнализации на Mitsubishi Montero 1995-1997

зажигание – чёрный с белым у рулевой колонки
стартер – синий с чёрным или синий с жёлтым у рулевой колонки

габариты:
95г – зелёный с белым (+) на водительской боковине
97г – зелёный с белым или зелёный с синим (+) в белом неиспользуемом разъеме слева от рулевой колонки или за динамиком с водительской стороны

тахометр – 95г – чёрный с синим или синий с жёлтым на центральной катушке

концевик дверей – зелёный с красным (-) на водительской кнопке

центральный замок (-) – чёрный с красным (закрывание) и чёрный с синим или зелёный (открывание) на водительской боковине

стеклоподъёмники 95г (реверс, остающийся на массе) на кнопках управления:
подъем левого переднего окна – чёрный с синим
подъем правого переднего окна – зелёный
подъем левого заднего окна – зелёный с жёлтым
подъем правого заднего окна – красный с жёлтым

люк (реверс, остающийся на массе) – зелёный с красным (открывание) и зелёный (закрывание) над плафоном

заводская сигнализация (отключение) – синий с чёрным (-) в ногах пассажира

9. Точки подключения автосигнализации на Mitsubishi Montero Sport 1998

зажигание – чёрный с белым у рулевой колонки или чёрный с белым на разъеме заводской сигнализации
стартер – чёрный с жёлтым у рулевой колонки или чёрный с жёлтым (вход) и чёрный с красным (выход) на разъеме заводской сигнализации

габариты – зелёный с синим (+) в разъеме за динамиком с водительской стороны или зелёный с белым (+) на разъеме заводской сигнализации

тахометр – бежевый с красным, бежевый с белым или бежевый с жёлтым на любой из катушек

концевик дверей – зелёный с красным (-) на водительской кнопке или разъеме заводской сигнализации
концевик багажника – объединен с дверными

центральный замок (-) – чёрный с красным (закрывание) и чёрный с синим (открывание) на водительской боковине или синий с красным (закрывание) и синий с чёрным (открывание) на разъеме заводской сигнализации

люк (реверс, остающийся на массе) – зелёный с красным (открывание) и зелёный (закрывание) над плафоном

заводская сигнализация – разъем заводской сигнализации расположен за динамиком с водительской стороны (14-ти контактный неиспользуемый разъем)

Зелёный с красным и зелёный с синим на разъеме заводской сигнализации – это провода разъема сирены, расположенного за фарой с пассажирской стороны

10. Точки подключения автосигнализации на Mitsubishi RVR 2000

Замок зажигания:
+12 – синий/белый толстый
зажигание – синий/чёрный
зажигание 2 – синий/красный
асс – синий/желтый
стартер – черный/желтый

концевики (-) – красный/зеленый, правый синий разъем панель приборов

центральный замок (-) – 2 пикселя в черном малом разъеме (рядом зелёный/черный и коричневый/черный) на блоке предохранителей, с правой стороны

повороты – зеленый/желтый (левый белый разъем на панели приборов), зеленый/красный (правый синий разъем на панели приборов)

тормоз – синий/оранжевый, разъём педали

тахометр – белый/зеленый, левый белый разъем на панели приборов

11. Точки подключения автосигнализации на Mitsubishi Sigma 1991

зажигание – чёрный с жёлтым у рулевой колонки
стартер – чёрный с красным у рулевой колонки

габариты – зелёный с белым с серыми точками под водительским порогом

концевик дверей – зелёный с красным с серыми точками под водительским порогом

центральный замок (-) – жёлтый с красным (открыть) и зелёный с белым (закрыть) в жгуте из двери

12. Точки подключения автосигнализации на Mitsubishi Spacerunner

зажигание – чёрный с белым у рулевой колонки
стартер – чёрный с жёлтым у рулевой колонки

повороты – зелёный с синим и зелёный с красным в сером разъеме

концевик дверей + багажник – красный с зелёным (-) под водительским порогом и за левым динамиком в большом белом разъеме

центральный замок (-) – коричневый с красным (открыть) и коричневый с чёрным (закрыть)

13. Фотоотчёт по установке автосигнализации на Mitsubishi Space Gear 2000

Замок зажигания:
+12 – чёрный
ACC – синий
Стартер – черный/белый
Зажигание 1 – черный/белый
Зажигание 2 – синий/красный

Правый поворотник (+) – на приборной панели зелёный/черный + серебряные полоски, левый большой белый разъем.

Установка автосигнализации на Mitsubishi Space Gear

Левый поворотник (+) – на приборной панели зелёный + серебряные полоски, левый большой белый разъем.

Установка автосигнализации на Mitsubishi Space Gear

Габариты (+) – на приборной панели зелёный/белый + серебряные полоски, левый большой белый разъем.

Установка автосигнализации на Mitsubishi Space Gear

Ручник (-) – на приборной панели желтый/зелёный + серебряные полоски, правый малый белый разъем. Разрываем, ставим диод.

Установка автосигнализации на Mitsubishi Space Gear

Все двери, включая багажник (-) – на приборной панели зелёный/красный + серебряные полоски, правый малый белый разъем. Разрываем, ставим диод.

Установка автосигнализации на Mitsubishi Space Gear

+12В на приборной панели – красный/черный + серебряные полоски, правый малый белый разъем.

Установка автосигнализации на Mitsubishi Space Gear

Тахометр – на приборной панели белый + серебряные полоски, левый черный разъем.

Установка автосигнализации на Mitsubishi Space Gear

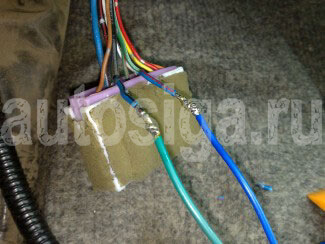

Подключение к центральному замку
ЦЗ открыть (+) – разъем из двери водителя, синий/красный
ЦЗ закрыть (+) – разъем из двери водителя синий/черный
Необходимо разорвать провода.
НР: +12В; ОБЩ: в дверь; НЗ: в салон

Установка автосигнализации на Mitsubishi Space Gear
