Точки подключения и карты установок сигнализации на Mitsubishi I, Galant, L200

Новое

1. Фото точек подключения сигнализации на Mitsubishi i 2010

Mitsubishi i 2010

Силовые цепи:
+12 – красный
АСС – синий
IGN – белый
IGN2 – зеленый
Starter – чёрный

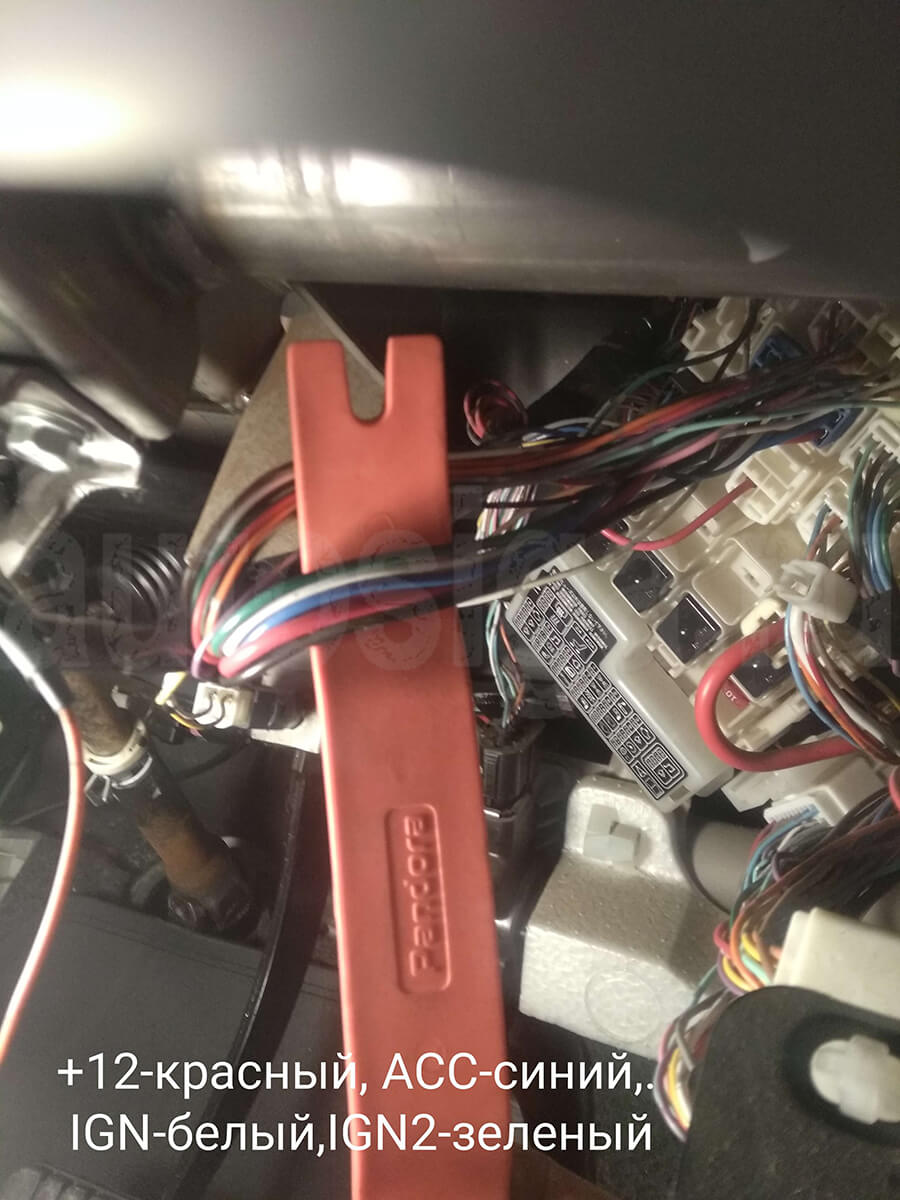

Силовые цепи Mitsubishi i 2010

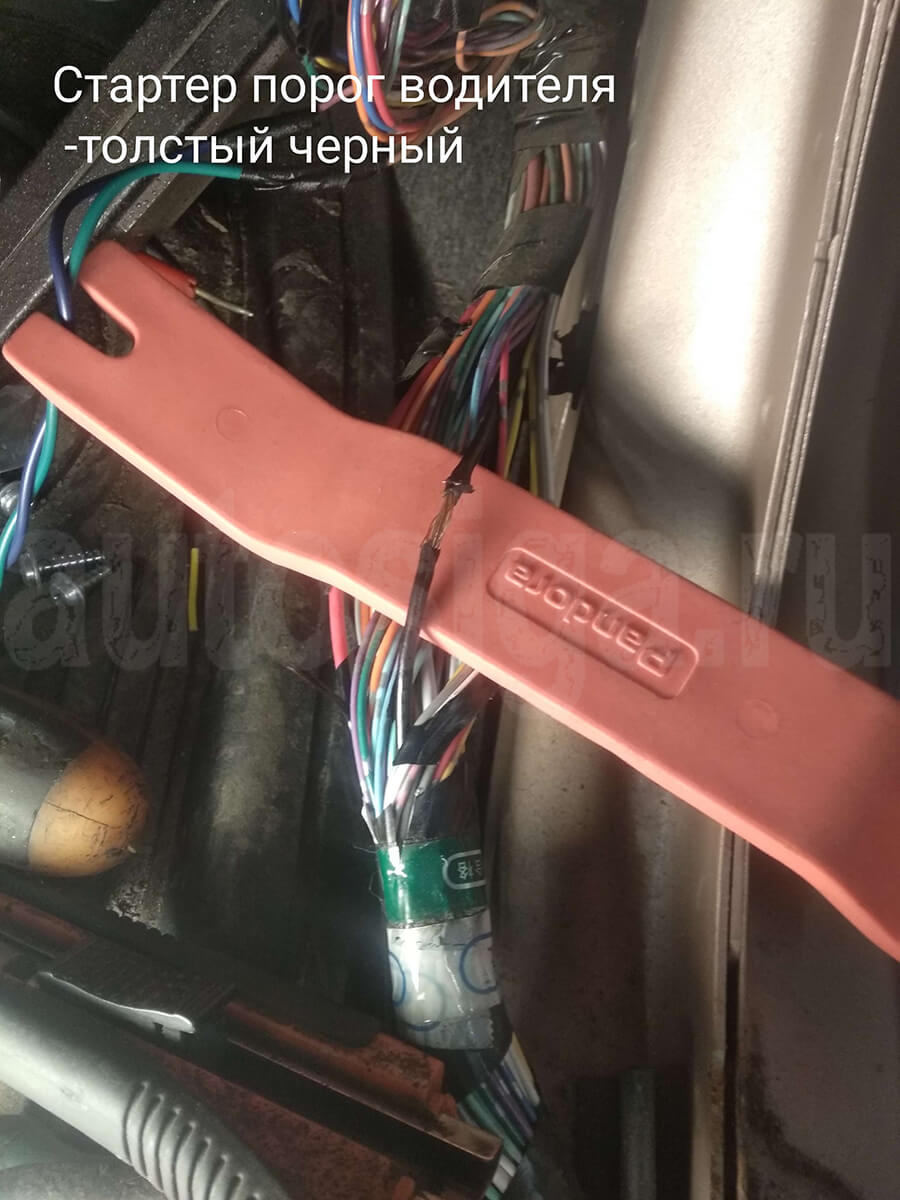

Стартер Mitsubishi i 2010

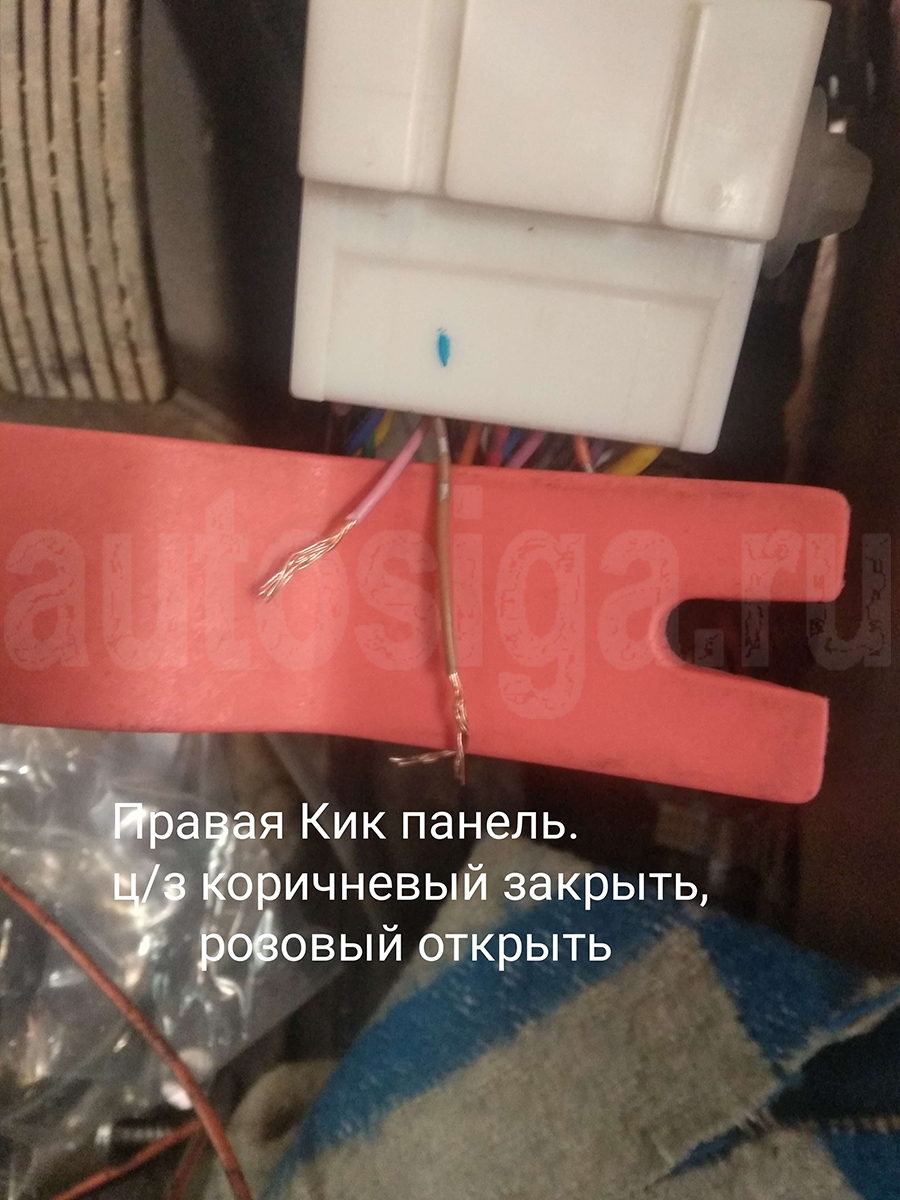

Центральный замок (-) – коричневый (закрыть) и розовый (открыть) в правой кик панели; можно отрезать или подключить перекидкой.

Центральный замок Mitsubishi i 2010

Тормоз – белый.

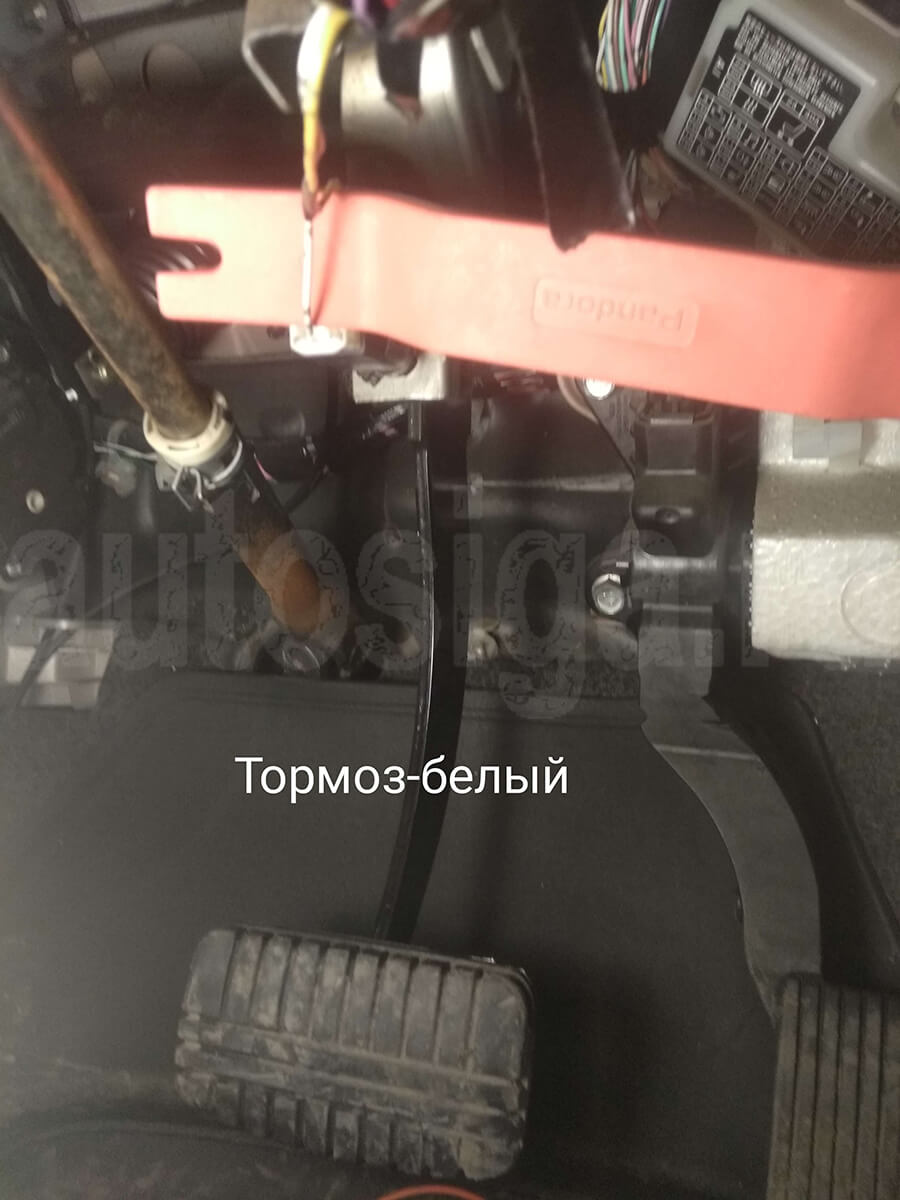

Тормоз Mitsubishi i 2010

Поворотники – голубой и синий на блоке предохранителей в белом разъёме.

Повороты Mitsubishi i 2010

Концевик водительской двери – салатовый в пороге водителя
Концевик задних дверей – серый в пороге водителя
Концевик переднего пассажира – коричневый в пороге пассажира

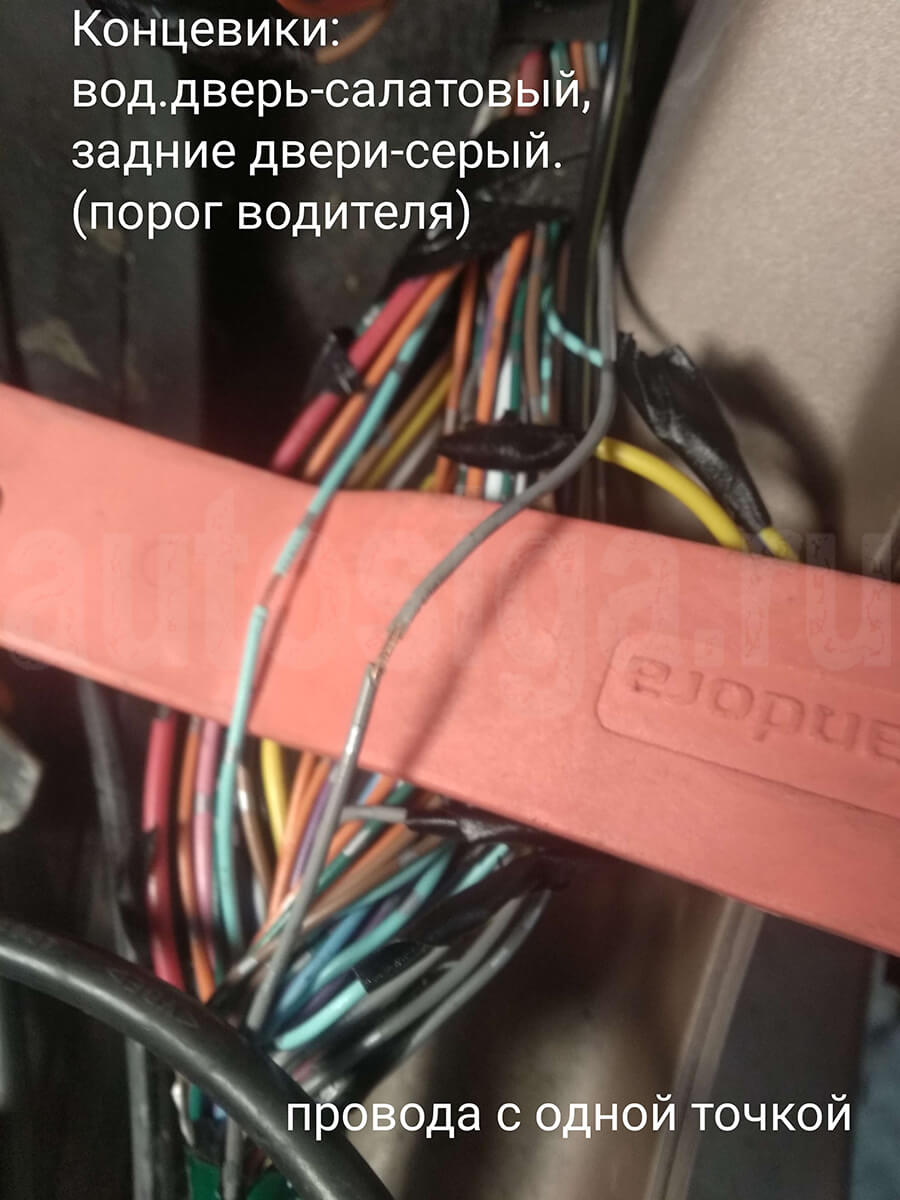

Концевики водителя и задних дверей Mitsubishi i 2010

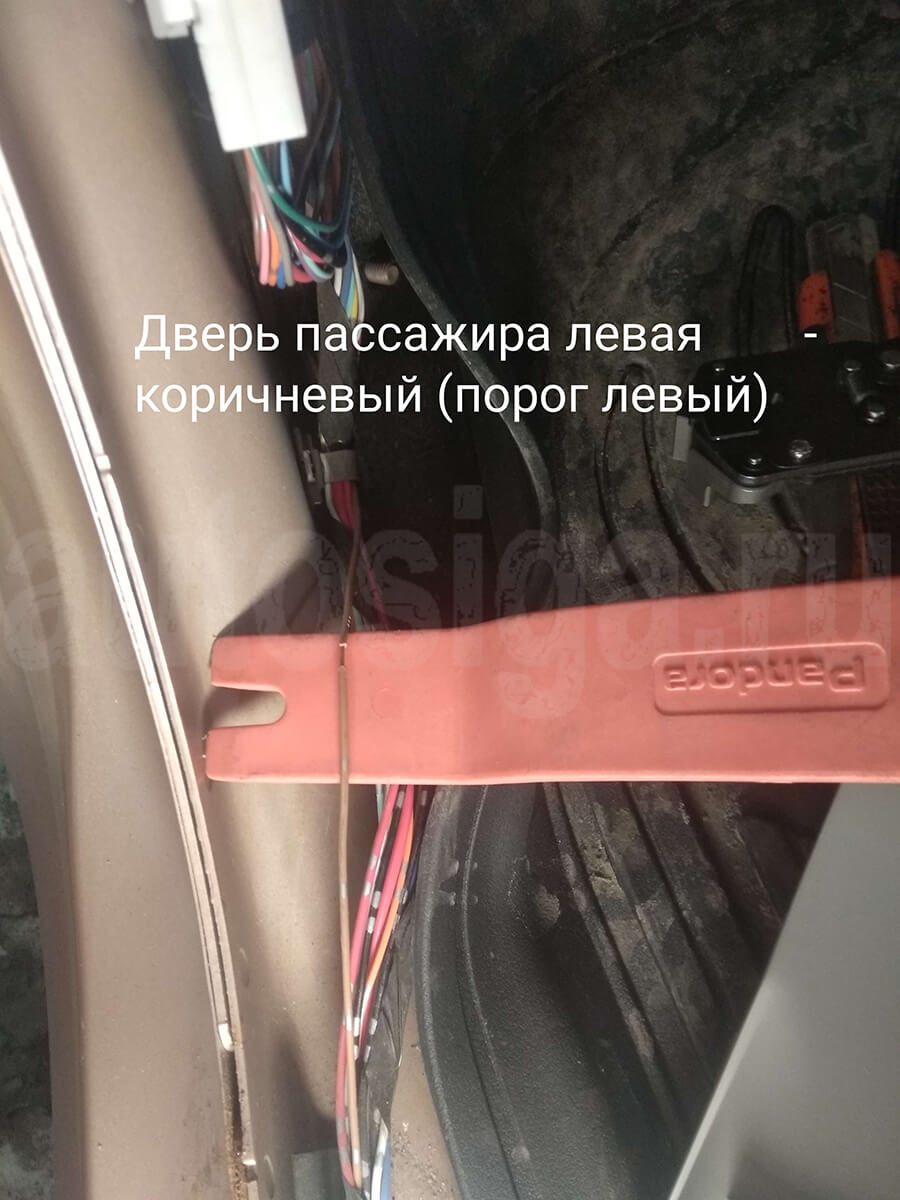

Концевик пассажирской двери Mitsubishi i 2010

Бензонасос – красный/чёрный

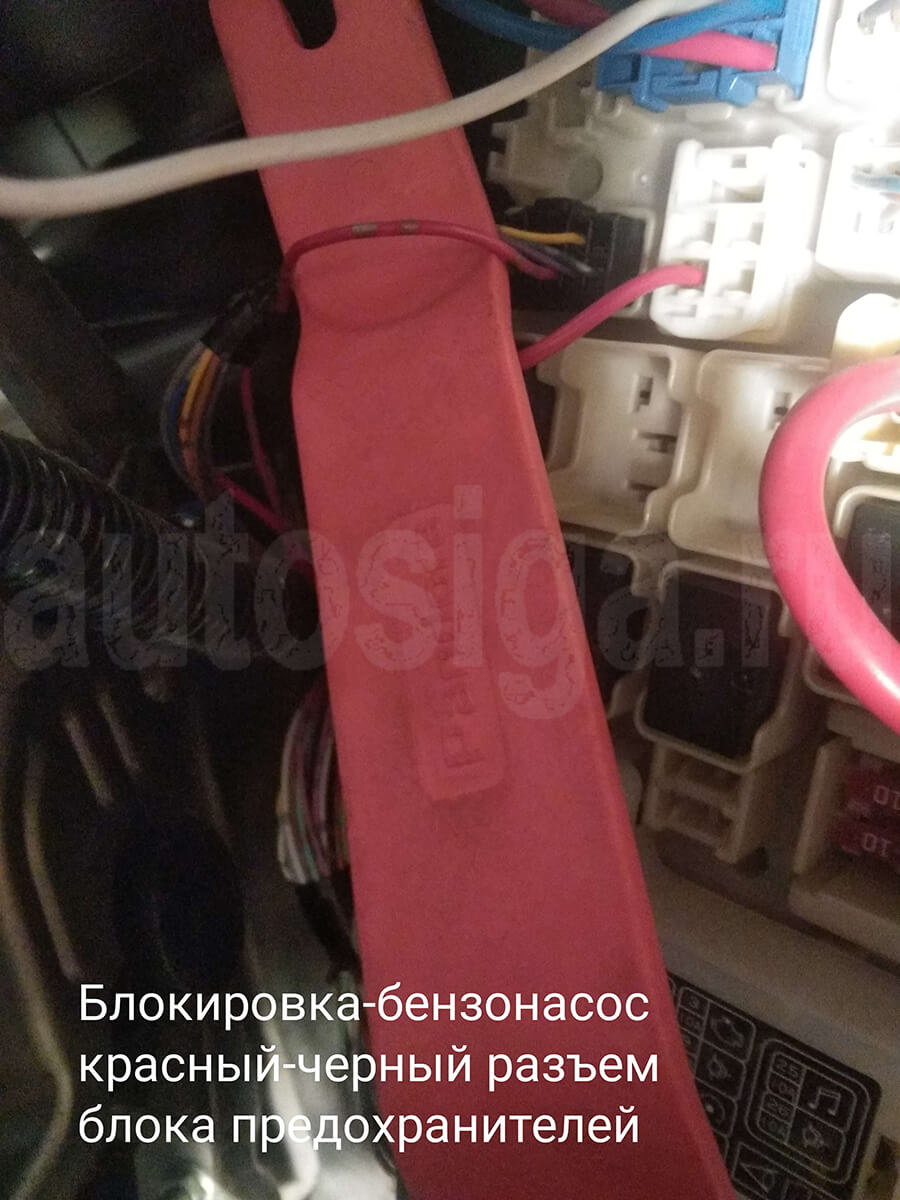

Бензонасос Mitsubishi i 2010

2. Точки подключения автосигнализации на Mitsubishi Galant E32

Жгут с замка зажигания:
+12 вольт постоянного тока – белый
+12 В (зажигание) – черный/белый

Жгут на левый разъем приборной панели:
дверные кнопки (-) – зеленый/красный
кнопка багажника (-) – зеленый/красный

фонари – зеленый/желтый и зеленый/синий, жгут из рулевой колонки, большой разъем

разрыв 1 (стартер) – черный/желтый
разрыв 2 (зажигание) – черный/желтый, силовой

цз (-) – коричневый/синий (открытие) и коричневый/белый (закрытие), интерфейс цз на блоке реле слева под торпедой

3. Точки подключения автосигнализации на Mitsubishi Galant 1994

На рулевой колонке:
стартер – черный/красный
зажигание – черный/белый
кондиционер – черный
габаритные огни (-) – зеленый/оранжевый (точки)

освещение салона (-) – зеленый/оранжевый (точки) за боковой панелью педального отсека

Жгут проводов от левой двери:
блокировка электропривода двери (-) – зеленый/белый
разблокировка электропривода двери (-) – красный/зеленый

стоп-сигнал – зеленый, выключатель стоп-сигнала

тахометр – желтый/черный, модуль рядом с катушкой зажигания

Стеклоподъёмники на выключателе:
подъем левого переднего стекла – красный
опускание левого переднего стекла – зеленый
подъем правого переднего стекла – красный/белый
опускание правого переднего стекла –  зеленый/белый
подъем левого заднего стекла – красный/желтый
опускание левого заднего стекла – красный/синий
подъем правого заднего стекла – синий
опускание правого заднего стекла – красный/синий

4. Точки подключения автосигнализации на Mitsubishi Galant 1996

Рулевая колонка:
+12 – красный
стартер – черный/красный
зажигание – черный/белый

парковочные фонари – зеленый/оранжевый серебряные точки, боковая панель со стороны водителя

концевик багажника (-) – зеленый/черный серебряные точки, фонарь освещения багажника
концевики дверей (-) – зеленый/красные полоски/серебряные точки, боковая панель со стороны водителя

Разъем проводки двери водителя:
запирание дверей (-) – зеленый/белый/серебряные точки
отпирание дверей (-) – красный/зеленый/серебряные точки

5. Точки подключения автосигнализации на Mitsubishi Galant 1996-1998

зажигание – чёрный с белым у рулевой колонки
стартер – чёрный с жёлтым на реле под магнитолой

габариты – зелёный с белым на выключателе света

тахометр – 96г – жёлтый с чёрным на модуле около катушки

концевик дверей:
96г – чёрный с серебряным (-) в 2-х контактном разъеме в верхней правой части коробки предохранителей
98г – чёрный (-) в 2-х контактном разъеме на коробке предохранителей

центральный замок (-) – зелёный с белым (закрывание) и зелёный с красным (открывание) в жгуте из двери

стеклоподъёмники (реверс, остающийся на массе) на кнопках управления, 96г:
подъем левого переднего окна – зелёный с белым
подъем правого переднего окна – зелёный
подъем левого заднего окна – красный с синим
подъем правого заднего окна – красный с синим

заводская сигнализация (отключение), 96г – жёлтый с белым (-) над коробкой предохранителей или в жгуте из водительской двери

6. Точки подключения автосигнализации на Mitsubishi Galant 1997

У рулевой колонки:
+12 – красный
зажигание – синий/белый
стартер – черный/желтый

габаритные огни – зеленый/белый/серебряный у переключателя

концевик багажника (-) – зеленый/черный/серебряный у выключателя света багажника
концевик дверей – зеленый/красный/серебряный над блоком предохранителей

центральный замок (-) – зеленый/белый/серебряный (закрывание) и красный/зеленый/серебряный (открывание) в жгуте проводов в стойке двери водителя

7. Точки подключения автосигнализации на Mitsubishi Galant 5 VRG GDI, 1997

Замок зажигания:
+12 – красный
+12 В (зажигание) – белый/красный

повороты – зелёный и зелёный/желтый у блока предохранителей

Водительский порог:
двери (-) – зелёный/красный
бензонасос – черный/белый

центральный замок (-) – салатовый/красный (закрывание) и фиолетовый (открывание) за кик-панелью водителя

8. Точки подключения автосигнализации на Mitsubishi Galant V6-24, 1998

Замок зажигания:
+12 – красный/чёрный
+12 В (зажигание) – белый/чёрный

Водительский порог:
двери (-) – зелёный/красный
габариты – зелёный/оранжевый

центральный замок (-) – фиолетовый/белый и фиолетовый/красный за кик-панелью водителя

бензонасос – черный/белый в в пассажирском пороге

9. Точки подключения автосигнализации на Mitsubishi Galant 2001

Замок зажигания:
+12 В – красный
асс – синий/жёлтый
зажигание – белый/чёрный
печка – синий/красный
стартер – черный/желтый

Панель приборов:
повороты – зелёный/красный и зелёный/желтый, средний разъём
зарядка – белый тонкий, правый разъём
концевик дверей (-) – зелёный/красный, левый разъём

центральный замок (-) – фиолетовый и салатовый/красный из двери водителя

концевик багажника (-) – зелёный, лампа багажника

стоп – зелёный, педаль тормоза

10. Точки подключения автосигнализации на Mitsubishi Galant 2008

Замок зажигания:
+12 В – сине-жёлтый
зажигание – чёрный/белый
зажигание 2 – синий/красный
асс – синий/чёрный
стартер – черный/желтый

Порог водителя:
повороты – зелёный/красный и зелёный/желтый
концевик водительской двери (-) – салатовый
концевик задней левой двери (-) – оранжевый/чёрный 1
концевик задней правой двери (-) – оранжевый/чёрный 1

генератор – белый/чёрный, водительская боковина верхний большой белый разъем

концевик передней правой двери (-) – жёлтый, порог пассажира

тормоз – зелёный, лягушка

11. Точки подключения автосигнализации на Mitsubishi L200, 2004, европеец, механика, турбодизель

Жгут под рулем толстый:
+12 v – белый
Зажигание 1 – черный/белый
Зажигание 2 – синий/красный
АСС – синий
Стартер – черный/желтый
Повороты – (тонкие провода), зеленый/желтый и зеленый/синий

Панель приборов:
Тормоз ручной – белый разъем, 14 пин желтый/зеленый
Двери – черный разъем, зеленый/красный

Центральный замок:
был протянут из двери пассажира, с клавиши, управление минусовое. Так и оставил, хотя, конечно, с двери водителя можно было поискать управление.

Контроль двигателя с клеммы ТА тахометра на приборке не пошел, импульсы там отсутствуют. Но есть генератор и масло на приборке, на моем экземпляре гена был еще выведен из под капота отдельным проводом.

Проходка находится над педалью газа, отверстие большое. Сирена ставится слева перед вторым аккумулятором. Концевик капота на отбортовке за аккумулятором, датчик температуры крепится на кожухе двигателя, отличные болты на 10.

12. Точки подключения автосигнализации на Mitsubishi L200 2008

Замок зажигания:
+ – синий/белый
АСС – синий
Зажигание 1 – синий/черный
Зажигание 2 – синий/красный
Стартер – красный/черный

Щиток приборов:
зарядка – белый, 12-ти штырьковый разъём
поворот – зеленый/желтый, 12-ти штырьковый разъём
поворот – зеленый/оранжевый, большой разъём
концевик (-) – красный/желтый

центральный замок (силовые) – синий и синий/чёрный, из двери водителя большой разъём
