Фотоотчёт по установке автосигнализации на автомобиль Renault Sandero
Простая установка автосигнализации на Renault Sandero – без автозапуска.
Задние двери – дополнительные концевики.
+12, зажигание берем с блока предохранителей, предварительно сняв его со штатного места.
Поворотники – белый разъем блока под торпедо, бежевый и белый
Концевик передних дверей – оранжевый в черном разъеме блока под торпедо
Концевик багажника – зелёный в черном разъеме блока под торпедо
Концевик капота – дополнительный
Центральный замок – оранжевый (закрытие), розовый (отпирание) в черном разъеме блока под торпедо
Точки подключения автосигнализации на Renault Sandero 2011
Жгут замка зажигания:
+ 12 вольт – красный
Зажигание – жёлтый потолще
ACC – жёлтый потоньше
Стартер – розовый
К проводам легче добираться через снятую панель приборов
Щиток приборов:
тахометр – бежевый в левом разъёме
ручник – серый
Стоп – оранжевый, педаль тормоза
Блок слева в ногах водителя:
концевики дверей (-) – светлый оранжевый, чёрный разъём
концевик багажника (-) – зелёный, чёрный разъём
повороты (+) – белый и бежевый, белый разъём
центральный замок (-) – оранжевый и розовый, чёрный разъём
Повороты можно взять на кнопке аварийки на консоли – коричневый провод, управление минусом.
Управление центральным замком можно взять на консоли, на кнопке – цвета те же, управление отрицательное.
Обходчик иммобилайзера использовал BP-20. Для тех, кто не слышал про такой, говорю, что он существует. Фирма Proma называется.
Точки подключения автосигнализации на Renault Sandero 2015 рестайлинг
Замок зажигания:
+12 – красный
зажигание – жёлтый
асс – жёлтый
стартер – розовый
ручник – зелёный, панель приборов
Концевики дверей – коричневый (водительский), зелёный (пассажирский), зелёный (остальные и багажник) в белом разъёме BCM. Через шесть диодов.
Поворотники – синий и розовый в чёрном разъёме BCM
Центральный замок (силовые) – синий и розовый (запирание, объединить), белый (отпирание)
Тахометр – форсунки 4-го цилиндра

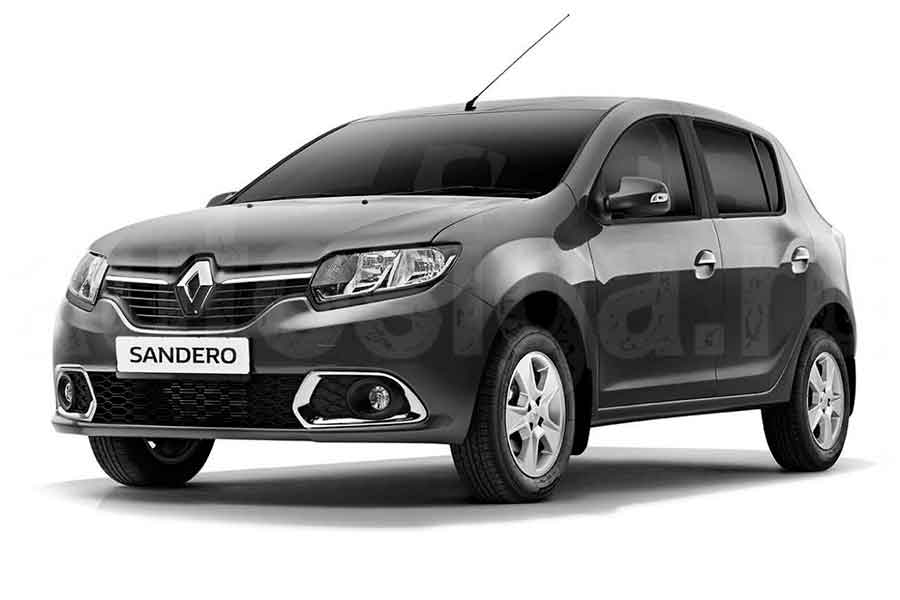

Фото точек подключения сигнализации на Renault Sandero 2019

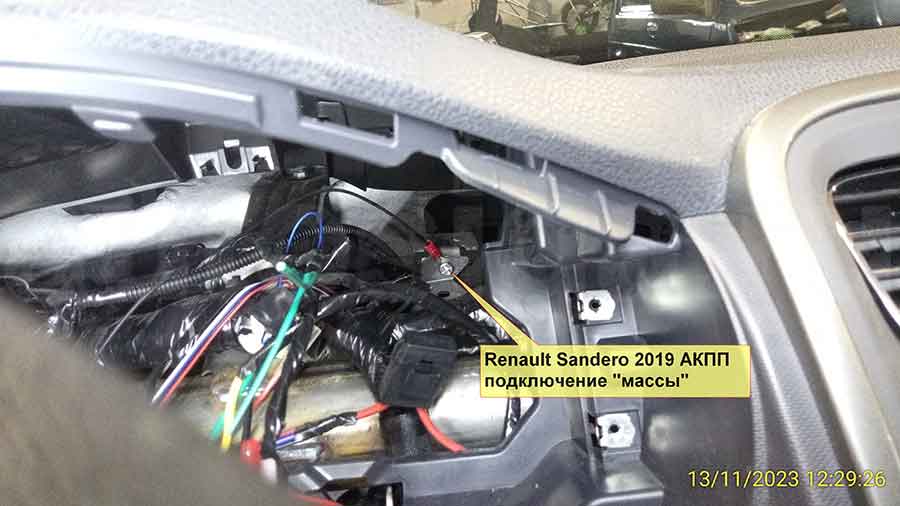

подключение массы за щитком приборов

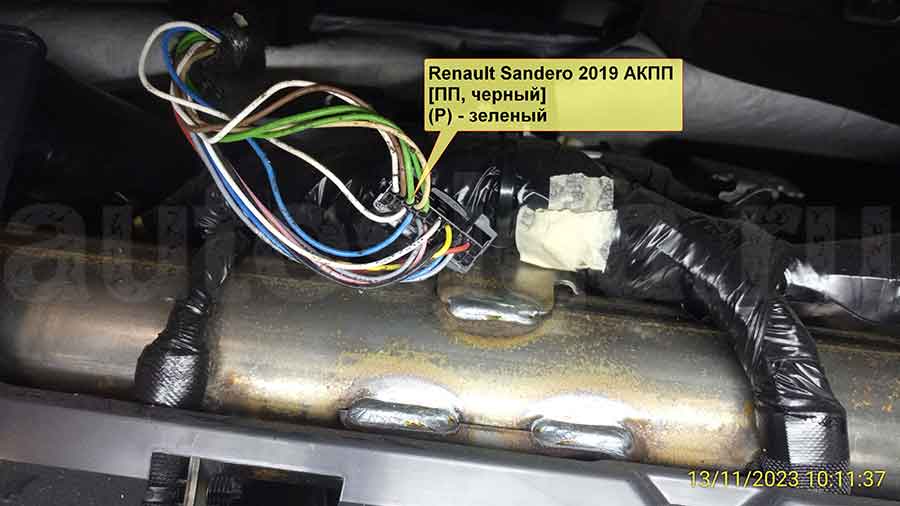

ручник – зелёный в чёрном разъёме панели приборов
задние двери+багажник – зелёный, передняя правая дверь – зелёный, передняя левая дверь – коричневый в чёрном разъёме BCM
повороты – розовый и синий в белом разъёме BCM

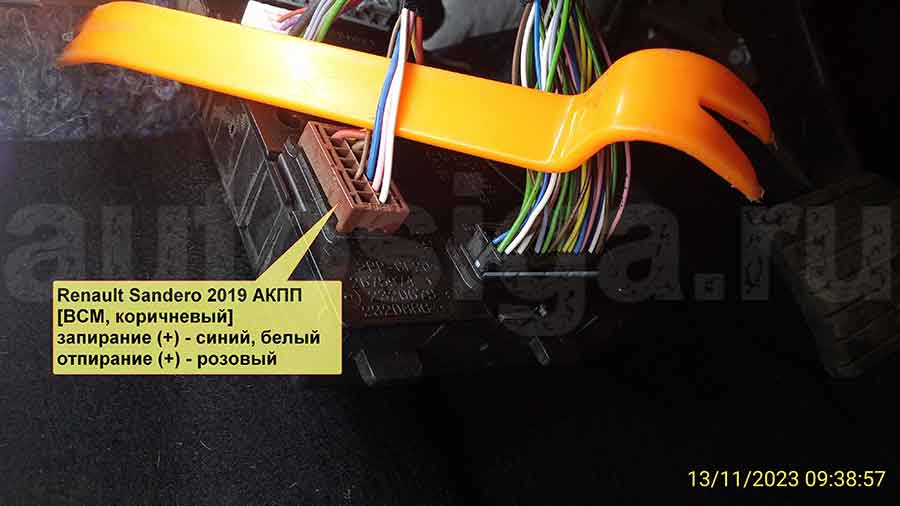

центальный замок (+) – синий и белый (запирание), розовый (отпирание) в коричневом разъёме BCM

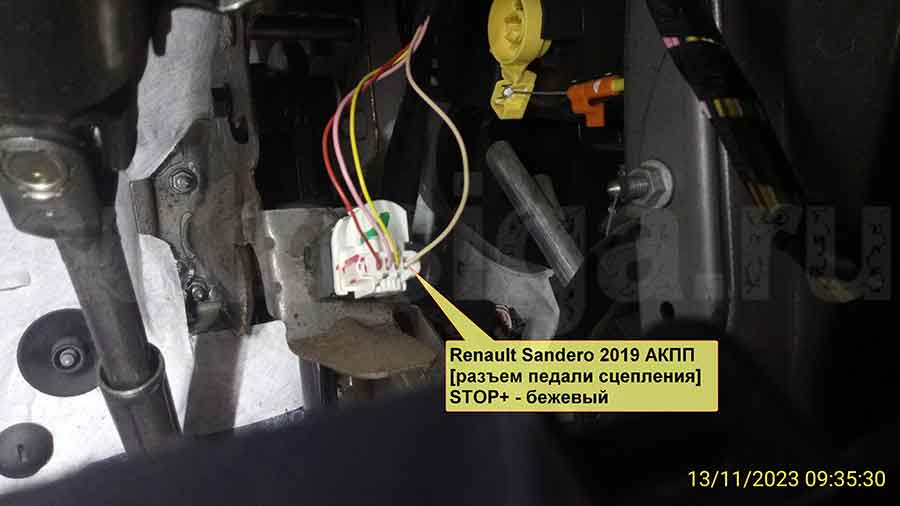

стоп (+) – бежевый на разъёме педали тормоза
импульс – коричневый в нижнем разъёме блока управления двигателем под капотом

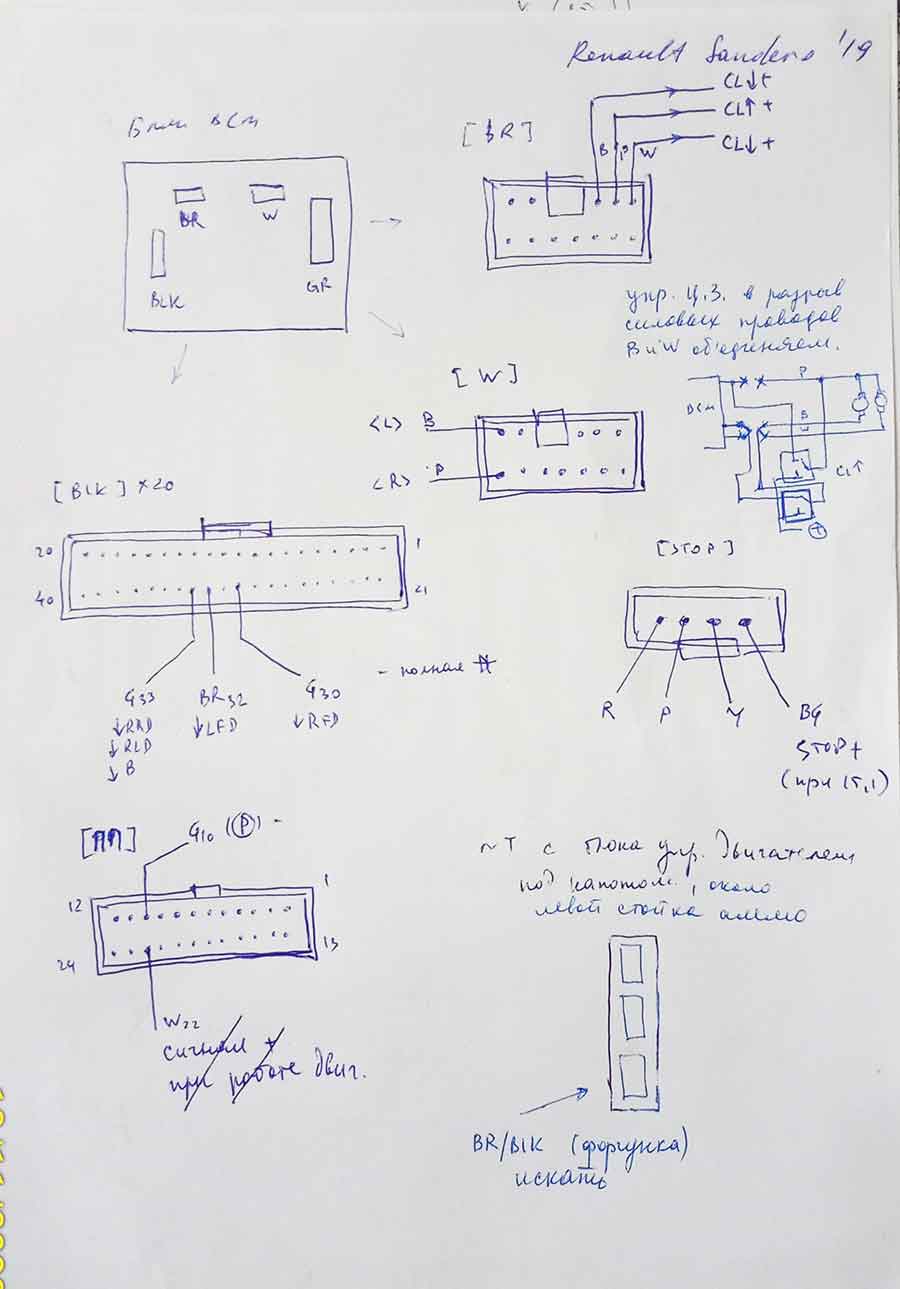

лист установки от автора
Аббревиатуры
Если после аббревиатуры стоит (-) или (+) – это указывает на вид сигнала
- (P) – сигнал ручного тормоза
- <R> – правый поворотник
- {R} – правый поворотник
- <L> – левый поворотник
- {L} – левый поворотник
- CL – Central Lock, центральный замок
- CL^ – сигнал отпирания центрального замка
- CLv – сигнал запирания центрального замка
- ЦЗ – центральный замок
- vFLD – front left door, передняя левая дверь
- vFRD – front rigth door, передняя правая дверь
- vRRD – rear right door, задняя правая дверь
- vRLD – rear left door, задняя левая дверь
- vB – концевик багажника
- vK – концевик капота
- vH – концевик капота
- B^ – сигнал для отпирания багажника
- ~T – тахосигнал
- G+ – сигнал с генератора
- (+) – 12В от АКБ
- GND – общий, "масса"
- 15.1 – зажигание 1, не пропадает при запуске
- 15.2 – зажигание 2, пропадает при запуске
- АСС – "аксессуары", пропадает при запуске
- ST – стартер
- BCM – Body Control Module, блок управления
- MMU – Multi Media Unit, магнитола и т.п.
- IP – Instrumental Panel, панель приборов
- ПП – панель приборов
- IS – Ignition Switch, замок зажигания
- ЗЗ – замок зажигания
- [] – обозначение разъёма, описание разъема внутри скобок
пример: [ПП, белый] – белый разъём приборной панели. [IS] – разъём замка зажигания
Цвета
- w – белый
- blk – черный
- or – оранжевый
- b – синий
- lb – светлый синий, голубой
- br – коричневый
- y – желтый
- v – фиолетовый
- g – зеленый
- lg – светлый зеленый (салатовый)
- bg – бежевый
- p – розовый
- gr – серый
- r – красный
комбинации цветов – через (/) или через (-)
пример: r/w – красно-белый, красный с белой полосой
