1. Точки подключения автосигнализации на Renault Megane Scenic 1999

Замок зажигания:
+ 12V – красный
стартер – белый
зажигание – жёлтый (под красным)
асс – жёлтый (под стартером)

Серый разъём снизу блока предохранителей:
центральный замок (-) – фиолетовый (запирание), розовый (отпирание); оба провода рядом
аварийка (-) – фиолетовый
две передних двери (-) – серый
концевик общий, включая багажник (-) – коричневый провод рядом с проводом передних концевиков

повороты (+) – светлый коричневый и оранжевый, разъём РР2 в блоке предохранителей
стоп (+) – коричневый на жгуте от лягушки педали тормоза

импульс – серый на катушке (для Leopard 90/10 понадобился конденсатор)

Для автозапуска используем обходчик иммобилайзера. Я использовал SKY BIS-07. На замок 1 петля.

2. Точки подключения автосигнализации на Renault Scenic 2001

Замок зажигания:
+ 12V – красный
зажигание – жёлтый

В водительском пороге:
повороты (+) – жёлтый и оранжевый
бензонасос – белый

центральный замок (-) – фиолетовый (запирание) и розовый (отпирание) тонкие; на блоке предохранителей сверху (серый разъем)

водительская и пассажирская двери (-) – серый от водительского концевика
задние двери (-) – серый от заднего концевика
багажник (-) – коричневый в гофре багажника

3. Точки подключения автосигнализации на Renault Scenic 2002

Замок зажигания:
+12 – красный
зажигание – желтый
АСС – желтый
стартер – белый

Блок предохранителей:
повороты – оранжевый и желтый
концевик дверей водителя и пассажира (-) – серый
центральный замок (-) – фиолетовый и розовый

концевик задних дверей и багажника (-) – розовый от заднего концевика

Панель приборов:
ручник (-) – зеленый
тахометр – белый

4. Фотоотчёт по установке автосигнализации на автомобиль Renault Scenic II 2008 с кнопкой и картой-ключем

4.1. Разборка

Установка автосигнализации на Renault Scenic

Чтоб снять подторпедник надо отвернуть саморезы и два болтика снизу - "звездочка" ТОРХ20

Установка автосигнализации на Renault Scenic

И еще саморез спрятан за крышкой центральной накладки. Чтоб ее откинуть надо снять крышку ручки КПП (на защелках).

Установка автосигнализации на Renault Scenic

Чтоб не мешались отсоединяем разъем от крышки. Он отсоединяется втыканием тонкой отвертки и поддеванием вверх.

Установка автосигнализации на Renault Scenic

Открутить саморезы, крепящие нижний кожух колонки управления КПП. Потом я снимал сам кожух, у него внизу еще 2 пистона, и потом откидывал центральную крышку, но может быть центральная крышка снимается и так.

Установка автосигнализации на Renault Scenic

После откидывания слева (в районе карты-ключа) есть саморез, который крепит подторпедник.

После снятия подторпедника добираемся до большого плоского черного блока - общий блок управления. Он привернут под торпедо в левой части на болтике М8, который идет сквозь этот блок. Удобнее откручивать ключом-трещоткой.

Вынутый блок:

Установка автосигнализации на Renault Scenic

4.2. Подключение сигнализации

Теперь можно делать подключение.... Проводим проводку под сирену и концевик капота: под гофром водительской двери уводим под крыло, потом, отогнув подкрылок, проводим за фару и вытаскиваем в капоте:

Установка автосигнализации на Renault Scenic

Установка автосигнализации на Renault Scenic

...где подключаемся к сирене и концевику капота (КК):

Установка автосигнализации на Renault Scenic

Установка автосигнализации на Renault Scenic

Рама, где закреплен КК, плохо контактирует с корпусом, поэтому проведен дополнительный проводок с массой.

Теперь сама сигналка...

СИД. Немного снимаем резинку-накладку левой передней стойки и просверливаем сверлом М8 отверстие в накладке левой стойки снизу, аккуратно, не задев там проводку. Продеваем разъем СИД и закрепляем СИД в накладке. Накладку снимать не нужно.

Датчик удара крепим как нравится. Я закрепил стяжкой прямо на толстый жгут проводов, который идет к электронному блоку.

И, собственно, подключение...

Питание и зажигание подключаем к блоку предохранителей и реле.

Установка автосигнализации на Renault Scenic

Красный - +
Желтый/коричневый - + при включении зажигания. Пропадает при запуске.

Концевики:
Капот - свой
Двери - на электронном блоке белый защелкивающийся (закрытый) разъем (РЕ1). Снимаем его, вынимаем из него линеечку разъема, ищем концевики:
LFD (left front door) - зелено-белый (17)
RFD (right front door) - розово-белый (15)
LRD (left rear door) - розово-белый (19)
RRD (right rear door) - коричнево-белый (16)
Концевик багажника (КБ) - белый (8)
Концевики подключать с полной диодной развязкой. То есть диоды как на сигналку, так и на блок. Иначе  при сборке сигналка думает, что что-то открыто.

Можно подключить "отпирание багажника с брелка", но отпирание это возможно, только когда разблокирован ЦЗ, поэтому нет смысла, но проводок есть:
отпирание багажника - (РЕ1) - коричневый (7)

Поворотники: на электронном блоке серый простой (открытый) разъем (РР3), спаренные провода бежевые и оранжевые (8 и 9)

Также можно попробовать использовать режим по управлению аварийкой. В закрытом черном разъеме на блоке (PE2) есть проводок фиолетовый/белый. При подаче на него (-) он включает и выключает аварийку. То есть подали (-) - включилась, подали еще раз (-) - выключилась.

Центральный замок:
От открытого черного разъема PP2 идут сдвоенные провода:
двойной светлый зелёный (толстый-тонкий) (5)
двойной белый (6)
двойной оранжевый (7)
двойной светлый зелёный (тонкий-тонкий) (8)

Провода 5-6 = управление всеми дверями, кроме водительской (и кроме багажника!)
Провода 7-8 = управление водительской дверью

При отпирании на 5 и 7 появляется (+)
При запирании на 6 и 8 появляется (+)

Отказываемся от раздельного управления водительской дверью и подключаем схему "с разрывом цепи и подачи (+) для управления" - это силовые провода, поэтому предохранители ставить 10А.

Схема подключения:

Установка автосигнализации на Renault Scenic

Уф...

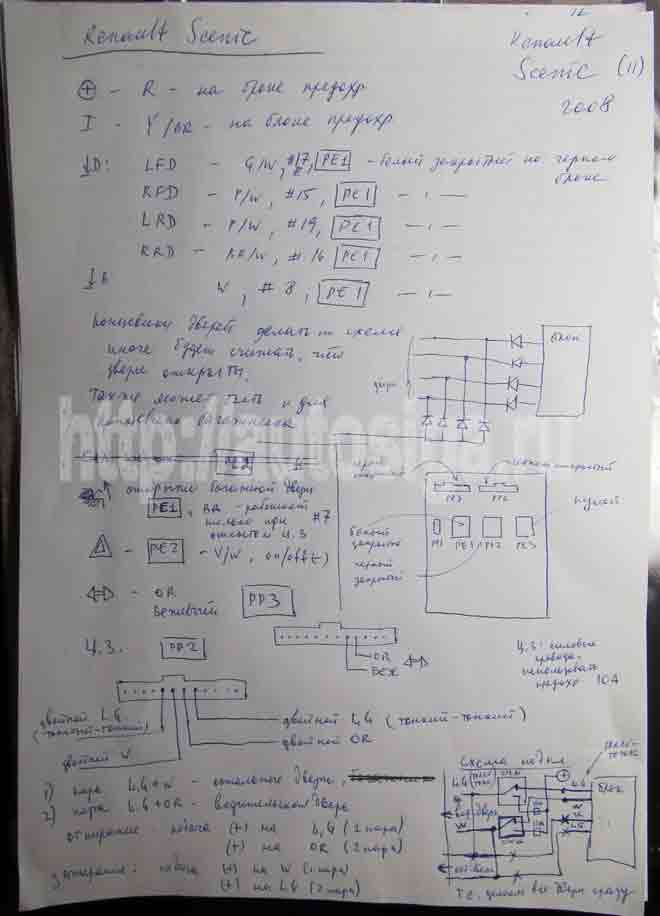

А вот рабочая зарисовка.
Английская кодировка цветов:
ОR - оранжевый, W - белый, L.G. - светло-зеленый, V - фиолетовый, BR - коричневый, R - красный, P - розовый, Y - желтый, БЕЖ - бежевый (светло-светло-коричневый)

Установка автосигнализации на Renault Scenic

...в этом варианте не управляется (открыть/закрыть) дверь багажника. До конца разобраться не успел.
