1. Точки подключения автосигнализации на Ford Fusion 2005

Центральный замок (-):
черный/красный в зеленом разъеме
черный/зелёный в темно сером разъеме

Двери и багажник (+):
черный/оранжевый, черный/зелёный, черный/желтый, черный/синий, черный/красный в темном сером разъеме

Повороты (+):
синий/желтый и синий/черный на щитке приборов

Ручник (-) – черный/красный через диод на щитке приборов

2. Точки подключения автосигнализации на Ford Fusion 2007

Замок зажигания:
+12 – оранжевый/чёрный
стартер – серый/чёрный
асс – жёлтый/зелёный
зажигание – зелёный/красный и зелёный/жёлтый

Центральный замок (-) – оранжевый/чёрный и зелёный/чёрный, зелёный разъём блока цз и тёмный серый разъём блока цз

Концевики дверей и багажника (+) на тёмном сером разъёме блока центрального замка:
водителя – жёлтый/чёрный
задний правый – зелёный/чёрный
передний правый – синий/чёрный
задний левый – оранжевый/чёрный
багажника – красный/чёрный

Габариты (+) – оранжевый/синий на переключателе габаритов

Тормоз (+) – зелёный/белый на лягушке правый провод

3. Фото точек подключения сигнализации на автомобиль Ford Fusion 2007

Для установки автосигнализации с автозапуском на Ford Fusion необходимо снять крышку подторпедника.

Фото установки автосигнализации на Ford Fusion 2007. Крышка подторпедника
три самореза снизу и два за крышкой, обозначенной стрелкой

Установка автосигнализации на Ford Fusion 2007
далее разбираем кожух рулевого вала

Установка автосигнализации на Ford Fusion 2007

Установка автосигнализации на Ford Fusion 2007

в данном случае при максимальной комплектации не забываем отстегнуть пульт управления магнитолой
Установка автосигнализации на Ford Fusion 2007

защёлка с обратной стороны пульта
Установка автосигнализации на Ford Fusion 2007

и потом отстёгиваем разъём

Крепим блок сигнализации, например, за блоком салона.

Установка автосигнализации на Ford Fusion 2007

Слева от блока отличный болт для заземления. Да и сам блок нам понадобится: точнее, первые два разъёма слева по ходу движения - вынимаем их.

Установка автосигнализации на Ford Fusion 2007

Во втором разъёме подключаем закрытие центрального замка. Чёрно/оранжевый провод в середине разъёма (-).
Установка автосигнализации на Ford Fusion 2007

Открытие центрального замка – в первом разъёме посередине: чёрно/зелёный провод (-).
Установка автосигнализации на Ford Fusion 2007

Далее в первом разъёме подключаем повороты (+). Попарные провода синего цвета с полосками.
Установка автосигнализации на Ford Fusion 2007

В этом же разъёме собираем в кучу все концевики. Чёрно/красный – багажник, остальные – двери.
Установка автосигнализации на Ford Fusion 2007

Полярность положительная, но для некоторых сигнализаций иногда уровня сигнала не хватает - делаем по нижеследующей схеме

Установка автосигнализации на Ford Fusion 2007

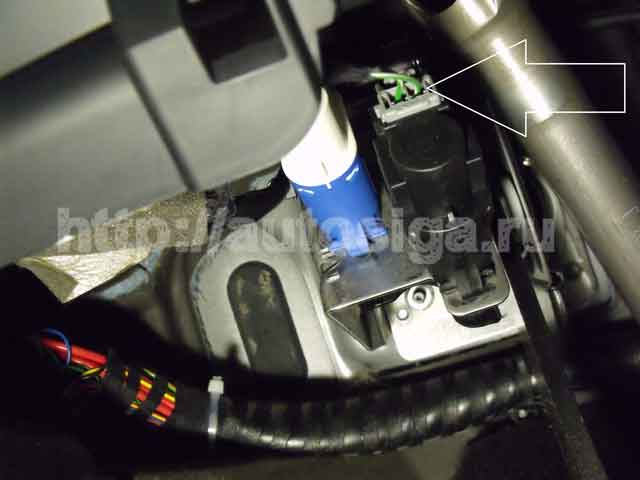

Контроль тормоза (+) – на лягушке. Оба провода зелёно/белые – нам нужен правый по ходу движения.
Установка автосигнализации на Ford Fusion 2007

В случае с механической коробкой снимать щиток не нужно – накладка с рычага отщёлкивается очень просто, и получаем отличный доступ к проводу ручника.

Добираемся до замка зажигания
Установка автосигнализации на Ford Fusion 2007

Вынимаем разъём и подключаем силовую часть. Оранжево/чёрный посередине разъёма батарея +, два зелёных провода зажигание 1, зажигания 2 в данном авто нет, жёлто/зелёный асс, серо/чёрный провод стартер.
Установка автосигнализации на Ford Fusion 2007

Дополнительная блокировка – за перчаточным ящиком справа по ходу движения на кузове стоит кнопка аварийного отключения бензонасоса. Серый провод питание бензонасоса.

На рамку замка делаем обход штатного иммобилайзера.
Установка автосигнализации на Ford Fusion 2007

Собираем обходчик по нижеприведённой схеме или используем готовые модули обходов иммобилайзера
Установка автосигнализации на Ford Fusion 2007

Жгут в моторный отсек в случае АКПП тянем через заглушку несуществующей педали сцепления
Установка автосигнализации на Ford Fusion 2007

В случае с механической коробкой – через заглушку тросика акселератора. Педаль электронная – так что тросика уже нет на левое крыло.
Установка автосигнализации на Ford Fusion 2007

Ставим сирену и концевик капота
Установка автосигнализации на Ford Fusion 2007

Откручиваем воздушный фильтр
Установка автосигнализации на Ford Fusion 2007

Установка автосигнализации на Ford Fusion 2007

Крепим датчик температуры
Установка автосигнализации на Ford Fusion 2007

Находим жгут форсунок. Он в данном авто над генератором.
Установка автосигнализации на Ford Fusion 2007

В нём подключаем контроль запуска – чёрно/оранжевый провод
Установка автосигнализации на Ford Fusion 2007

Делаем необходимые настройки, проверяем монтаж, собираем автомобиль.

4. Точки подключения автосигнализации на Ford Fusion 2010-2012, американец, АКПП

Замок зажигания:
+12 – синий/красный
accc – фиолетовый/зелёный
зажигание 1 – белый/красный
стартер – синий/белый
ключ в замке – синий/серый

Блок предохранителей, толстый жгут:
дверь водителя (+) – зелёный/ фиолетовый
правая задняя (+) – жёлтый
левая задняя (+) – зелёный
пассажирская (+) – белый
багажник (+) – серый/оранжевый
отпирания багажника (-) – коричневый/жёлтый

аварийка – коричневый/жёлтый на кнопке аварийки
генератор (+) – под капотом на генераторе красный/белый, по-моему, надо проверять
