Точки подключения и карты установок сигнализации на Mazda Demio, Familia, MPV, Premacy, Verisa

Новое

1. Точки подключения автосигнализации на Mazda Demio 2000

Замок зажигания:
+12В – белые
зажигание 1 – синий
зажигание 2 – чёрный/красный
асс – зелёный
стартер – чёрный/белый

стоп – зелёный/белый, педаль тормоза

бензонасос – зелёный/жёлтый, водительский порог

повороты – зелёный/белый (большой разъём за щитком) и зелёный/чёрный (в среднем по расположению разъёме за щитком)

Большой разъём за щитком:
ручник (-) – жёлтый/зелёный
зарядка – белый/чёрный
давление масла – жёлтый
концевики дверей (-) – красный/синий
габариты – красный/чёрный

ц.з. (-) – зелёный/красный и зелёный/жёлтый, БЦЗ справа в ногах водителя

2. Точки подключения автосигнализации на Mazda Demio 2003

Замок зажигания:
+12В – красный
асс – чёрный/белый
зажигание 1 – синий
зажигание 2 – чёрный/красный тонкий
стартер – чёрный/красный толстый

ц.з. (-) – белый/чёрный и оранжевый из двери водителя

повороты – зелёный/белый и зелёный/чёрный в большой разъёме на панели приборов

концевик (-) – чёрный/красный, маленький разъём на панели приборов

тормоз – красный /белый, педаль тормоза

3. Точки подключения автосигнализации на Mazda Demio 2005

Замок зажигания:
+12В – красный и синий/белый
стартер – чёрный/красный толстый
зажигание – синий
асс – чёрный/белый
печка – чёрный/красный тонкий

повороты – зелёный/белый и зелёный/чёрный в левом разъёме в панели приборов

давление масла – жёлтый в правом разъёме в панели приборов

стоп – красный /белый, лягушка

концевик дверей (-) – чёрный/красный, панель приборов

цз (силовые) – красный/чёрный и красный на блоке цз

бензонасос – чёрный/жёлтый, левый порог (слева в ногах пассажира есть фишка на 2 контакта)

контроль двигателя для автозапуска:
генератор – салатовый/красный; запрограммировать сигнализацию на контроль по тахометру (Starline B9 в этом случае идеально работает)
любая форсунка – жёлтые с полоской; эти же провода можно взять на контроллере под капотом: нижний ряд в разъёме справа по ходу движения (и снова, Starline B9 в этом случае идеально работает)

Переход антенны для FM-конвертора можно взять справа от рулевой колонки

4. Точки подключения автосигнализации на Mazda Demio 2008

Жгут замка зажигания:
+12В – красный и белый/красный
стартер – чёрный/красный толстый
зажигание – чёрный/жёлтый
зажигание 2 – чёрный/красный
асс – чёрный/белый

BCM, находится за бардачком:
центральный замок – зелёный (отпирание – масса, запирание – масса через 1кОм), 24-х контактный серый разъём (контакт 2)
концевик дверей (-) – жёлтый/чёрный (задержка), 16-ти контактный серый разъём
повороты – синий/красный и синий/зелёный, 6-ти контактный синий разъём

импульс – белый, генератор

стоп – зелёный/жёлтый, педаль тормоза или правый порог

бензонасос – зелёный/красный, левый порог

5. Точки подключения автосигнализации на Mazda Demio 2010

Устанавливал Starline A94. Запрограммировал can, согласно нижеприведённому рисунку.

Программирование can модуля для Mazda Demio 2010

На замке зажигания:
+ 12 – белый/красный
зажигание – чёрный/жёлтый
зажигание 2 – чёрный/красный
асс – чёрный/белый
стартер – чёрный/синий

Управление центральным замком (-) – зелёный в 24-х контактном сером разъёме BCM (pin 2). Отпирание – масса, запирание – масса через 1 кОм.

Стоп (+) – зелёный/жёлтый, разъём педали тормоза

Повороты (+) – красный/синий и красный/зелёный в 16-ти контактном синем разъёме BCM

Бензонасос (+) – зелёный/красный в белом разъёме слева от BCM

6. Точки подключения автосигнализации на Mazda Demio 2010, правый руль

Замок зажигания:
+12 – белый/красный
зажигание – чёрный/жёлтый
зажигание 2 – чёрный/красный
асс – чёрный/белый
стартер – чёрный/синий

Повороты – красный/зелёный и красный/синий в большом синем разъёме блока предохранителей за бардачком

Тормоз – зелёный/оранжевый на педали тормоза

Маленький серый разъём блока предохранителей за бардачком:
Центральный замок – зелёный. Отпирание – масса, запирание – масса через 1 кОм.
Концевик багажника – чёрный/жёлтый

Большой серый разъём блока предохранителей за бардачком:
Концевики дверей (задержка) – жёлтый/чёрный

Большой синий разъём слева от блока предохранителей:
Бензонасос – зелёный/красный

Контроль двигателя – форсунки

Иммобилайзера не было.

7. Точки подключения автосигнализации на Mazda Demio 2016, PTS, правый руль

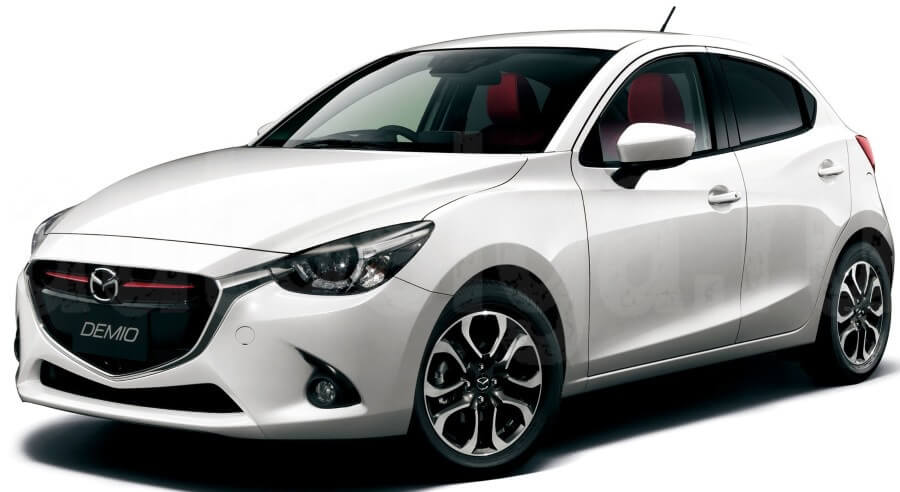

Автомобиль Mazda Demio
Mazda Demio 2016 года выпуска

Все подключения можно сделать на разъёмах блока под рулевой колонкой.

Mazda Demio – подключение сигнализации на разъёмах под рулевой колонкой
Масса – чёрный (pin 13), +12В – pin 12, зажигание – жёлтый (pin 10), стартер – серый (pin 23), can-h – зелёный (pin 7), can-l – красный (pin 8) на малом разъёме блока под рулевой колонкой

По can (код модели 2422) Pandect 1800L видит двери, капот, багажник, зажигание, тахометр, педаль тормоза, паркинг, топливо в процентах, температуру двигателя, пробег.

По can осуществляется обход иммобилайзера (необходимо клонирование) и управление по Slave (со штатного брелка при заведённом двигателе работает). Также по кан возможна блокировка двигателя.

С помощью штатного брелка автомобиля можно завести двигатель дистанционно – 3 раза нажать на кнопку закрыть. Таким же образом происходит глушение двигателя.

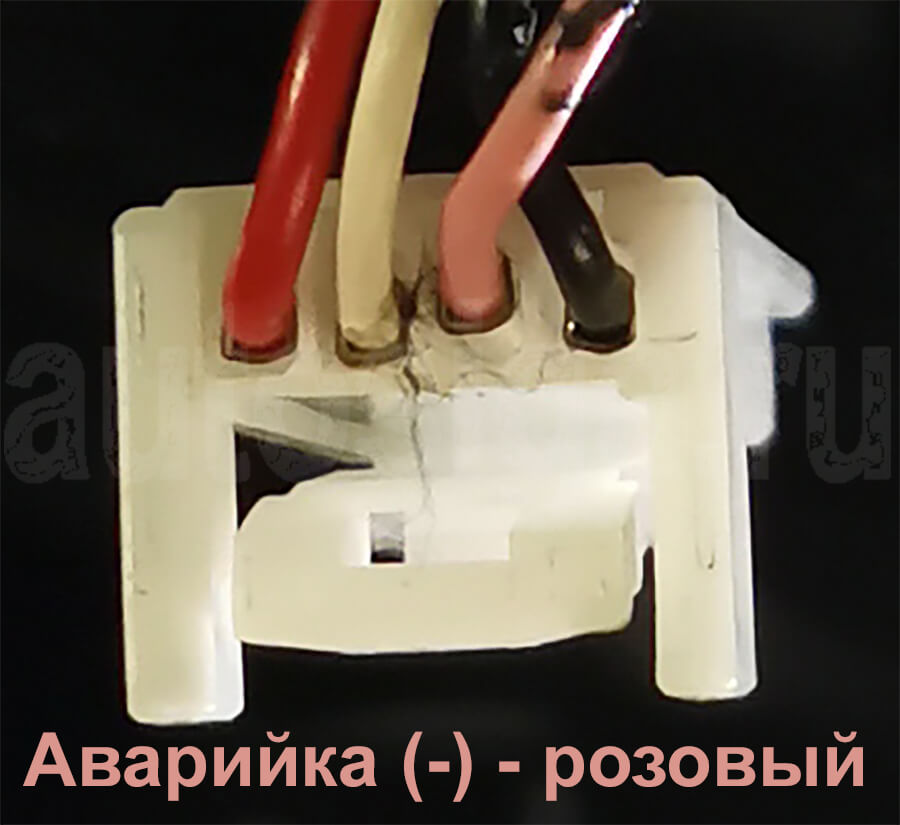

Аварийку подключаем по аналогу. Розовый провод на кнопке управления поворотами.

Mazda Demio – подключение сигнализации к аварийке
Аварийка – розовый

Центральным замком управляем по Lin шине. Подключаемся к ней на большом разъёме блока под рулевой колонкой.

Mazda Demio – подключение сигнализации к цз
Lin – розовый (pin 9) на большом разъёме

При дистанционном запуске при снятии с охраны центральный замок не открывается. Для открытия его один из таймерных каналов программируем на открывание центрального замка при снятии с охраны при заведённом двигателе. Просто программируем, никуда не подключая и не назначая какой-нибудь из проводов.

Мягкой посадки нет.

8. Точки подключения автосигнализации на Mazda Familia

Замок зажигания:
+12В – чёрный и чёрный/белый один под другим
зажигание – синий
стартер – чёрный/синий
печка – чёрный/красный
асс – чёрный/белый

Правый разъём за панелью приборов:
зарядка – жёлтый/чёрный
габариты – светлый зелёный/чёрный
концевик (-) – чёрный/синий

тахометр – фиолетовый/белый, средний разъём за панелью приборов

стоп – зелёный/жёлтый, педаль тормоза

9. Точки подключения автосигнализации на Mazda MPV 2001

Замок зажигания:
+12 – красный и белый/чёрный
зажигание – синий
стартер – синий/белый
печка – чёрный/красный
асс – чёрный/белый

тахометр – жёлтый/чёрный, форсунка первого цилиндра

Порог водителя:
габариты – салатовый/чёрный
стоп – зелёный/жёлтый

концевик (-) – чёрный/красный, большой разъём справа на щитке

центральный замок (-) – оранжевый и чёрный/белый, кик-панель водителя

10. Точки подключения автосигнализации на Mazda MPV 2010

Жгут замка зажигания:
+12 – белый/чёрный и красный
Зажигание 1 – синий
Зажигание 2 – чёрный/красный
АСС – чёрный/белый
Стартер – чёрный/синий

Центральный замок (силовые) – красный и красный/черный из водительской двери

Пассажирский порог:
водительская дверь – серый/красный
остальные двери – чёрный/красный
багажник – салатовый/красный
поворотники – зелёный/чёрный и зелёный/белый (либо по минусу, синий провод на кнопке аварийки)

Стоп – зелёный/жёлтый на лягушке
Контроль с форсунки

11. Точки подключения автосигнализации на Mazda Premacy

Замок зажигания:
+12В – чёрный и чёрный/белый один под другим
зажигание – синий
стартер – чёрный/синий
печка – чёрный/красный
асс – чёрный/белый

На панели приборов:
зарядка – белый/чёрный
повороты – зелёный/чёрный и зелёный/белый
концевик (-) – белый/зелёный

ц.з. (-) – зелёный/красный и розовый/синий сбоку в ногах водителя

стоп – зелёный/жёлтый, педаль тормоза

12. Точки подключения автосигнализации на Mazda Premacy 2010

Замок зажигания:
+12 – черный
IGN1 – синий
IGN2 – черный/красный
Стартер – черный/синий тонкий

БСМ за бардачком задний левый разъём
отпирание – белый/зелёный
запирание – зелёный/белый
минус-перекидка, схема к Toyota Passo

Двери сдвижные (-) – зелёный/красный
Водительская дверь (+) – синий
Пассажирская дверь (+) – красный/желтый
Багажник (-) – коричневый/красный

Габариты (+) – салатовый/красный (левый разъём панели приборов)

Стоп (+) – зелёный/желтый

Импульс – тонкие провода на катушках

Бензонасос – в большом разъеме за бардачком толстый ?син-кр?

13. Точки подключения автосигнализации на Mazda Verisa

Замок зажигания:
+ – синий/белый и красный
АСС – черный/белый
Зажигание 1 – синий
Зажигание 2 – черный/красный (тонкий)
Стартер – черный/красный (толстый)

Серая фишка на блоке цз:
Дверь водителя – розовый
Остальные двери – чёрный/красный

Центральный замок (силовые) – красный и красный/черный из двери водителя

Повороты (+) – зелёный/белый и зелёный/чёрный на реле поворотов
Повороты (-) – синий на реле поворотов

Зарядка – на генераторе белый/коричневый (на нем ничего нет, но пандора его видит)
