1. Установка автосигнализации Scher-Khan 8 на автомобиль Mazda BT-50 - фотоотчёт с подробным описанием

Устанавливаемые компоненты:
- автосигнализация Scher-Khan Magicar 8.

Все точки подключения можно найти за левой кик панелью, в жгуте проводов замка зажигания и за щитком приборов. Необходимо обеспечить доступ к жгуту замка зажигания, снять щиток приборов и определиться с местом установки основного блока сигнализации.

1.1. Подключение центрального замка

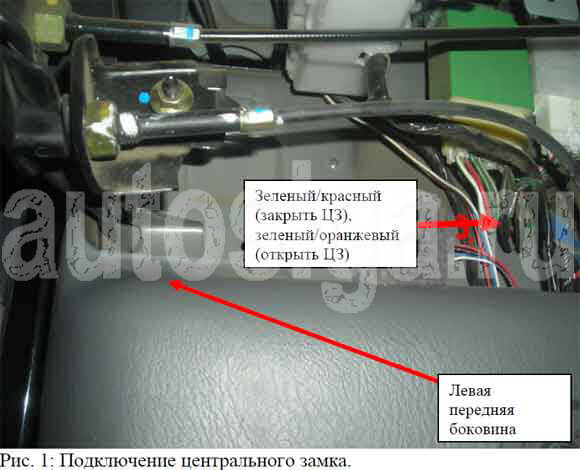

Центральный замок подключаем к модулю центрального замка, расположенного на левой боковине за кик панелью. Подключение осуществляем к проводам: зеленому/красному – запирание ЦЗ и к зеленому/оранжевому – отпирание ЦЗ. См. рис. 1. Управление осуществляется по минусу. Подключение следует осуществить согласно схемам 1 и 2.

Подключение центрального замка

Подключение центрального замка

1.2. Подключение аварийной сигнализации

Для подключения аварийной сигнализации (поворотников) используются: зеленый/белый провод (правый борт); зеленый/черный провод (левый борт). Провода расположены в белом разъеме щитка приборов. См. рис. 2. Управление аварийной сигнализацией осуществляется подачей плюса.

К этим проводам подключаем фиолетовые провода разъема CN1 автосигнализации Scher-Khan Magicar 8.

Красный/белый провод разъема CN1 автосигнализации Scher-Khan Magicar 8 соединить с постоянным плюсом (допускается подключение к красному проводу разъема CN1 автосигнализации Scher-Khan Magicar 8 до предохранителя).

Подключение аварийной световой сигнализации

1.3. Подключение цепи блокировки

В качестве блокировки можно использовать блокировку цепи зажигания. Для этого применяем внешнее нормально-замкнутое НЗ реле блокировки, идущее в комплекте автосигнализации Scher-Khan Magicar 8. Данное НЗ реле контактами 30 и 87а устанавливаем в разрыв блокируемой цепи.

Управляющим минусом реле является синий/белый провод разъема CN3 Scher-Khan Magicar 8, этот провод подключаем к контакту 86 реле.

Контакт 85 реле подключаем к проводу зажигания, то есть к «зажиганию 1».

Например, подключение к зажиганию и блокировку можно выполнить в жгуте проводов замка зажигания. См. рис. 3 и схему 2.

В качестве блокировки можно использовать белый провод.

После подключения реле блокировки следует скрытно установить в автомобиле.

Подключение цепи блокировки зажигания

1.4. Подключение датчика дверей

Для подключения датчиков дверей можно использовать общий провод белого разъема щитка приборов – это красный/желтый провод. См. рис. 2.

На этом проводе появляется масса при открытии любой двери.

К этому проводу подключаем красный/черный провод разъема CN3 автосигнализации Scher-Khan Magicar 8.

1.5. Подключение цепи зажигания

Точки подключения зажигания можно найти в жгуте замка зажигания – белый провод. См. рис. 3 и схему 2.

На этом проводе присутствует плюс 12 В при включенном зажигании и в режиме стартера.

К этому проводу нужно подключить зеленый провод разъема CN1 автосигнализации Scher-Khan Magicar 8.

Подключение тахометрического датчика

Датчик тахометра можно подключить к белому проводу черного разъема щитка приборов.

На этом проводе присутствуют импульсы пр работающем двигателе.

К этому проводу следует подключить желтый/черный провод разъема CN3 автосигнализации Scher-Khan Magicar 8. См. рис. 4.

После подключения необходимо запрограммировать частоту сигнала на холостом ходу работы двигателя (см. инструкцию по установке, стр. 35).

Подключение датчика тахометра

1.6. Установка датчика капота и сирены

Для подключения датчика капота нужно провести серый/черный провод разъема CN3 автосигнализации Scher-Khan Magicar 8 в моторный отсек через штатную резиновую втулку и подключить этот провод к концевому выключателю, идущему в комплекте с системой. Возможное место установки показано на рисунке 5.

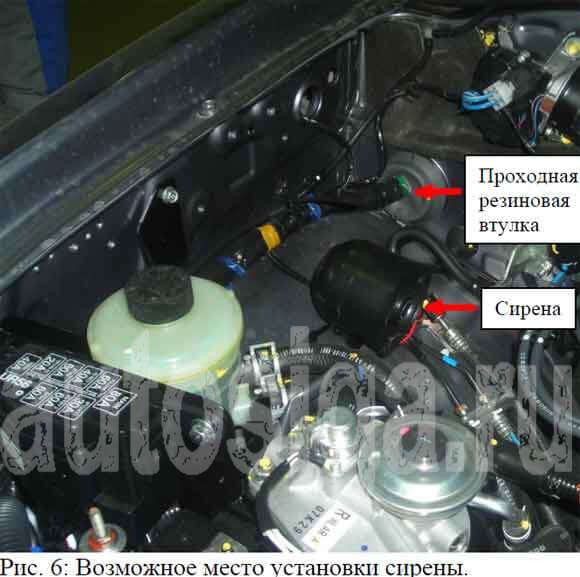

Для подключения сирены необходимо также провести в моторный отсек коричневый провод разъема CN1 автосигнализации Scher-Khan Magicar 8 и соединить его с красным проводом сирены. Черный провод сирены качественно соединить с «массой» автомобиля. Сирену располагать рупором вниз или в сторону. Возможное место установки сирены указано на рис. 6.

Установка концевика капота

Возможное место установки сирены

1.7. Установка датчика температуры

Датчик температуры входит в комплект поставки. Для подключения необходимо разъем датчика соединить с разъемом CN4 автосигнализации Scher-Khan Magicar 8.

1.8. Установка датчика удара

Кабель датчика удара установить в разъем CN5 автосигнализации Scher-Khan Magicar 8. Датчик должен быть жестко закреплен. Возможное место установки на передней левой боковине показано на рисунке 7. При необходимости произвести его регулировку (см. стр. 14 инструкции по установке системы).

Возможное место установки датчика удара

1.9. Установка антенного модуля

Кабель антенного модуля установить в разъем CN7 автосигнализации Scher-Khan Magicar 8. При установке руководствуйтесь инструкцией по установке (стр. 12). Возможное место установки в верхней части лобового стекла показано на рисунке 8.

Место установки антенного модуля

1.10. Установка датчика вызова владельца

Кабель датчика вызова установить в разъем CN6 автосигнализации Scher-Khan Magicar 8. При установке руководствуйтесь инструкцией по установке (стр. 13). Возможное место установки показано на рисунке 9

Место установки датчика вызова владельца

1.11. Установка центрального блока

Центральный процессорный блок следует скрытно установить в салоне автомобиля. На рисунке 10 показано возможное место установки центрального блока за щитком приборов.

Возможное место установки центрального блока

1.12. Подключение питания и массы

Положительный вход питания сигнализации – красный провод разъема CN1 автосигнализации Scher-Khan Magicar 8 через предохранитель 5А (входит в комплект сигнализации) и красный/белый провод разъема CN1 Scher-Khan Magicar 8 (питание аварийной сигнализации через 15А предохранитель) подключаются к проводу, идущему от положительной клеммы АКБ.

Например, питание можно подключить к черному/синему проводу жгута замка зажигания. См. рис. 3.

В качестве массы (черный провод разъема CN1 автосигнализации Scher-Khan Magicar 8) можно использовать любую удобную точку подключения на корпусе автомобиля.

1.13. Программирование системы

После установки и подключения системы тревожной сигнализации Scher-Khan Magicar 8 нужно произвести необходимые настройки системы.

Функцию блокировки 1-10 установить в значение 2, 3 или 4.

При необходимости изменения значений других функций на опционные следуйте алгоритму, приведенному в руководстве по эксплуатации (стр. 59) или в руководстве по установке (стр. 37).

1.14. Общая схема подключения

Общая схема подключения

2. Точки подключения автосигнализации на Mazda BT-50 2008, турбодизель, левый руль, МКПП

Центральный замок (-):
зелёно/красный – закрыть на блоке цз
зелёно/оранжевый – открыть на блоке цз
Блок центрального замка находится над левой кик-панелью (блок зелёного цвета)

Левый разъём на щитке приборов:
повороты – зелёно/белый и зелёно/чёрный
зарядка – белый/чёрный
ручник – синий/жёлтый

Правый разъём на щитке приборов:
тахометр – белый/синий
концевик дверей (-) – красный/жёлтый

Замок зажигания:
+12 В – чёрный/белый и чёрный/синий
зажигание – белый
печка – чёрный/красный
асс – синий
стартер – чёрный/жёлтый

Стоп:
белый/зелёный от педали тормоза

Обходчик иммобилайзера делал сам. В разрыв одного из проводов антенны (жёлтый или серый) иммобилайзера на замке зажигания. Вокруг чипа 5 витков проводом от Valet.

Starline A91 Dialog лучше делать по зарядке. По тахометру не крутит 3,6 секунды, по генератору по максимуму крутит (например, при снятых форсунках).

Дополнительную блокировку можно взять за блоком предохранителей. Чёрный/белый провод (предохранитель на 15 Ампер).
