Точки подключения и карты установок сигнализации на Honda Edix, Elysion, Inspire, Zest

1. Установка автосигнализации на Honda Edix 2006: фото точек подключения

2. Точки подключения автосигнализации на Honda Elysion 2006

Багажник – сбоку блока 30-ти пиновый зеленый разъем, синий/желтый (пин 24)

Повороты – спереди блока белый разъем с белой защелкой, коричневый и красный/синий

Двери:
передняя левая – салатовый, спереди блока белый разъем с черной защелкой задняя левая – салатовый/белый там же
передняя правая – зелёный, сзади блока
задняя правая – зелёный/жёлтый

Для управления центральным замком подпаяться к кнопке.

3. Точки подключения автосигнализации на Honda Inspire 2003

Силовые:
+12 – белый
зажигание1 – чёрный/жёлтый
зажигание2 – чёрный/красный
стартер – чёрный/белый
асс – белый/красный

Порог:
концевики дверей – зелёный, зелёный/жёлтый, зелёный/белый, светлый зелёный/красный
тормоз – чёрный/белый
повороты – коричневый и красный/чёрный

Концевик багажника – синий/чёрный на блоке предохранителей на фишке рядом со жгутом порога

Центральный замок и открывание багажника брал в двери по минусу, можно в салоне найти силовые

4. Точки подключения автосигнализации на Honda Zest 2006, правый руль

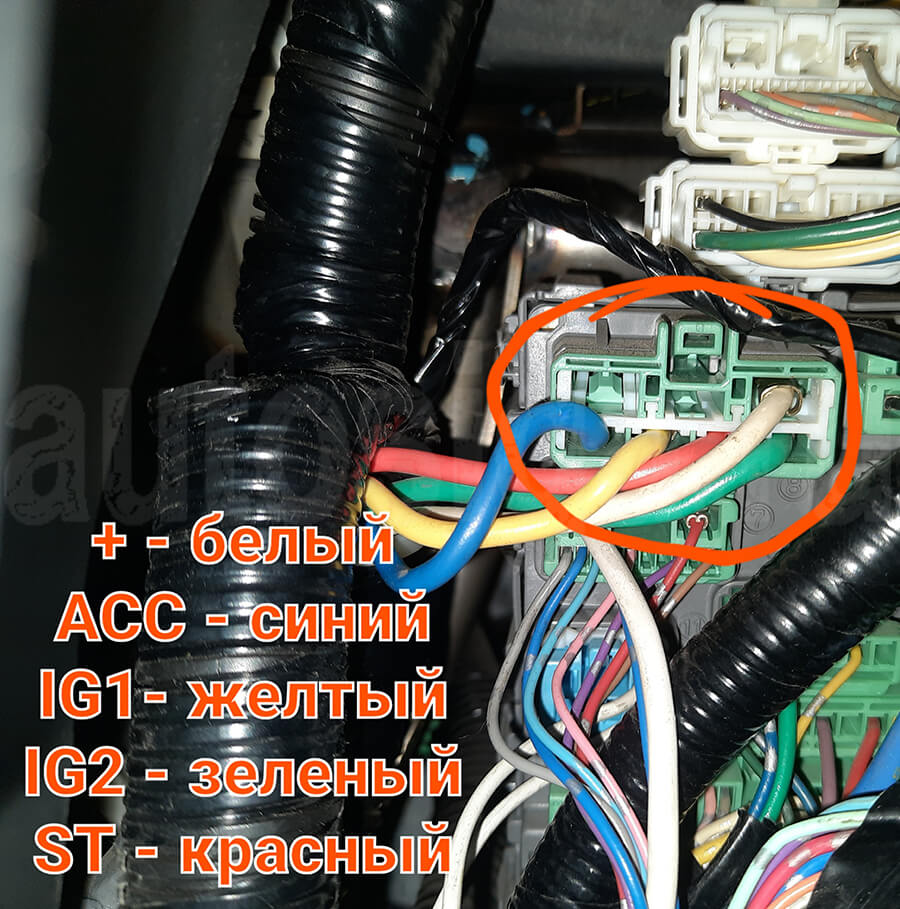

Замок зажигания:
+ 12В – белый
асс – белый/чёрный
зажигание – чёрный/жёлтый
зажигание 2 – жёлтый
стартер – чёрный/белый

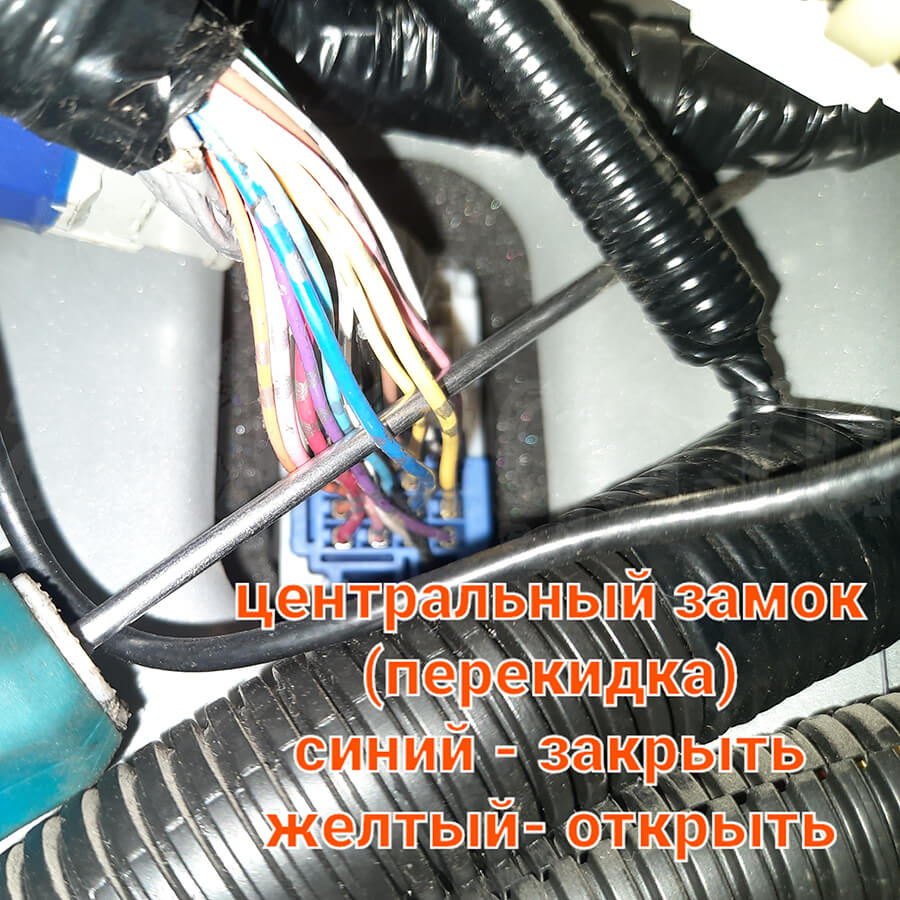

центральный замок, разъем 14 на монтажном блоке:
фиолетовый (-) – закрыть, слаботочный
желтый (-) – открыть, слаботочный
оранжевый (+) – закрыть, силовой
белый (+) – открыть, силовой

Большой разъем панели приборов с краю:

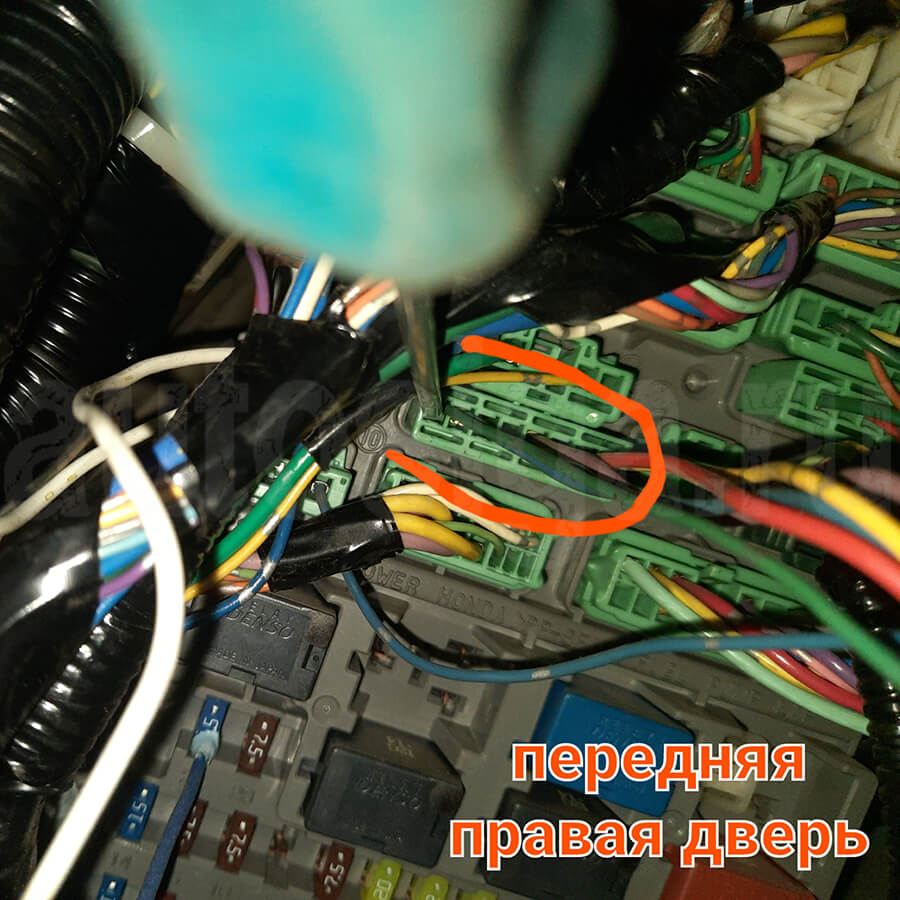

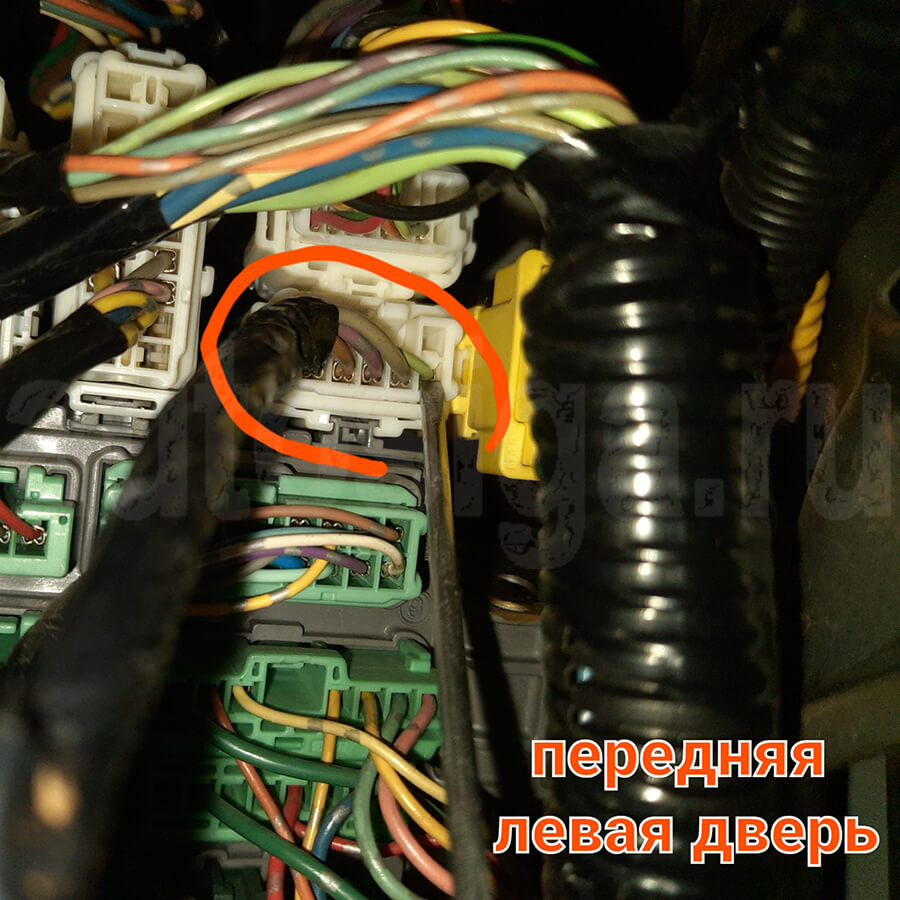

концевик водителя (-) – зелёный

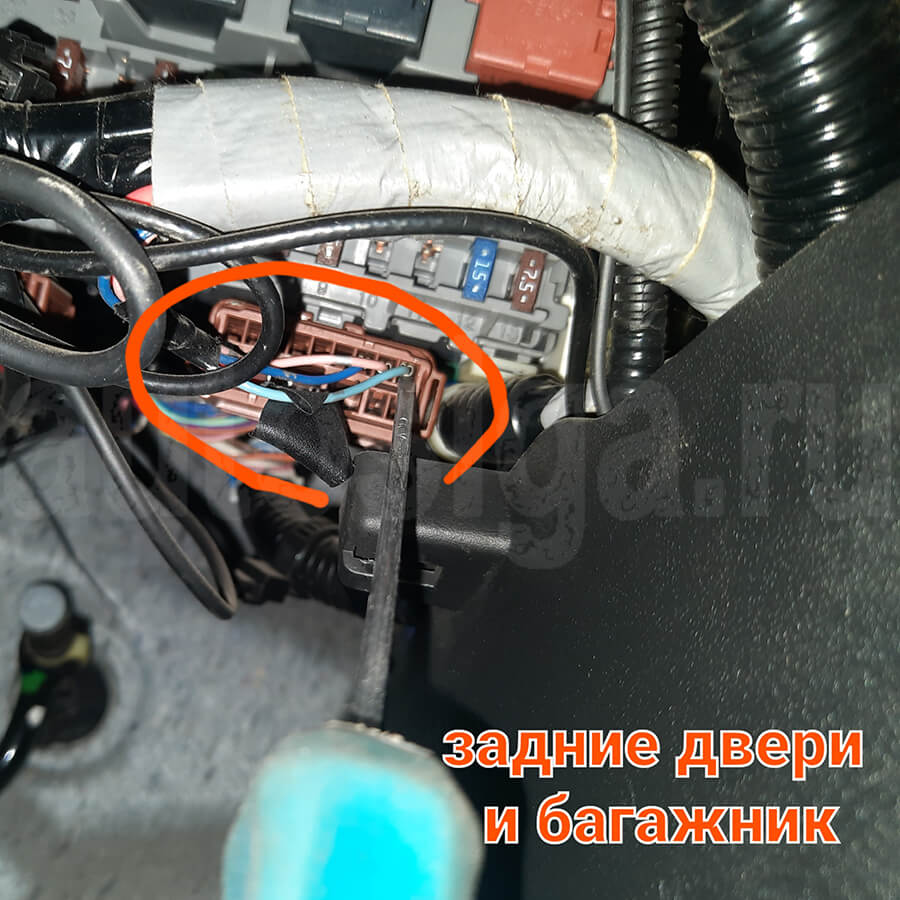

концевики остальные + багажник (-) – коричневый

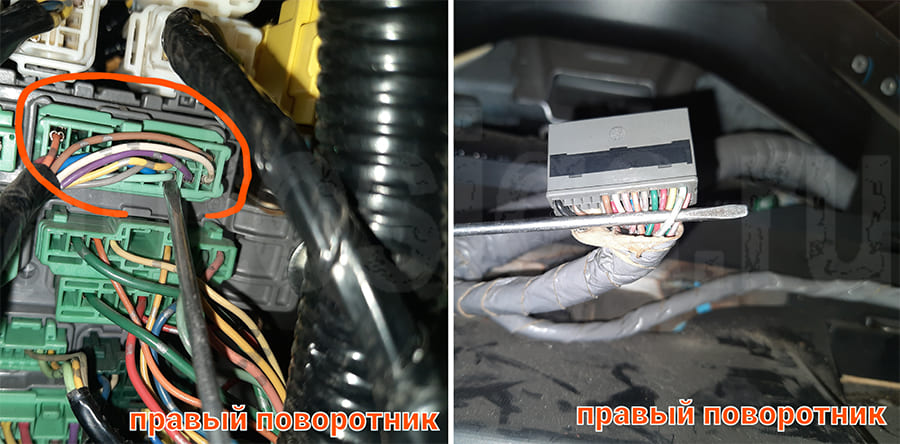

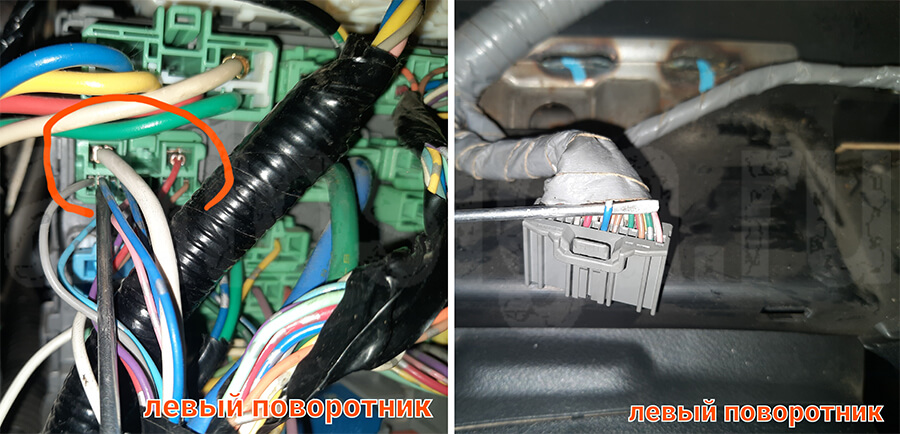

силовые поворотники (+) – белый и серый

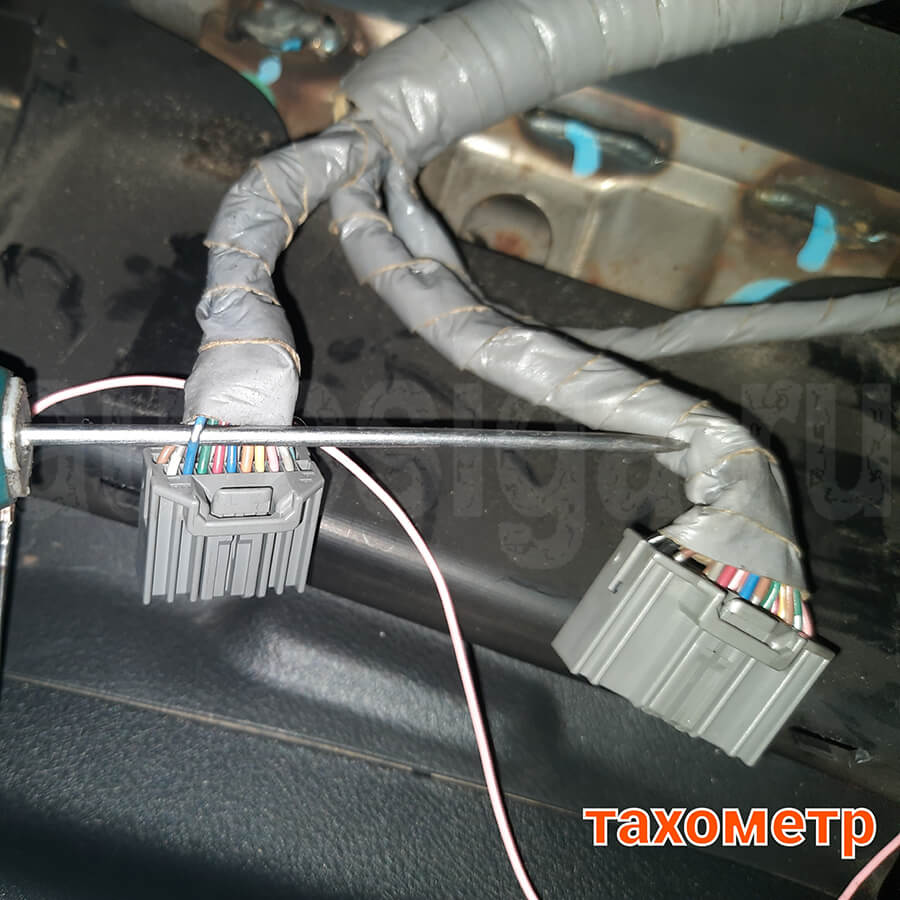

тахометр – синий, малый разъём приборки
аварийка альтернатива (+) – коричневый

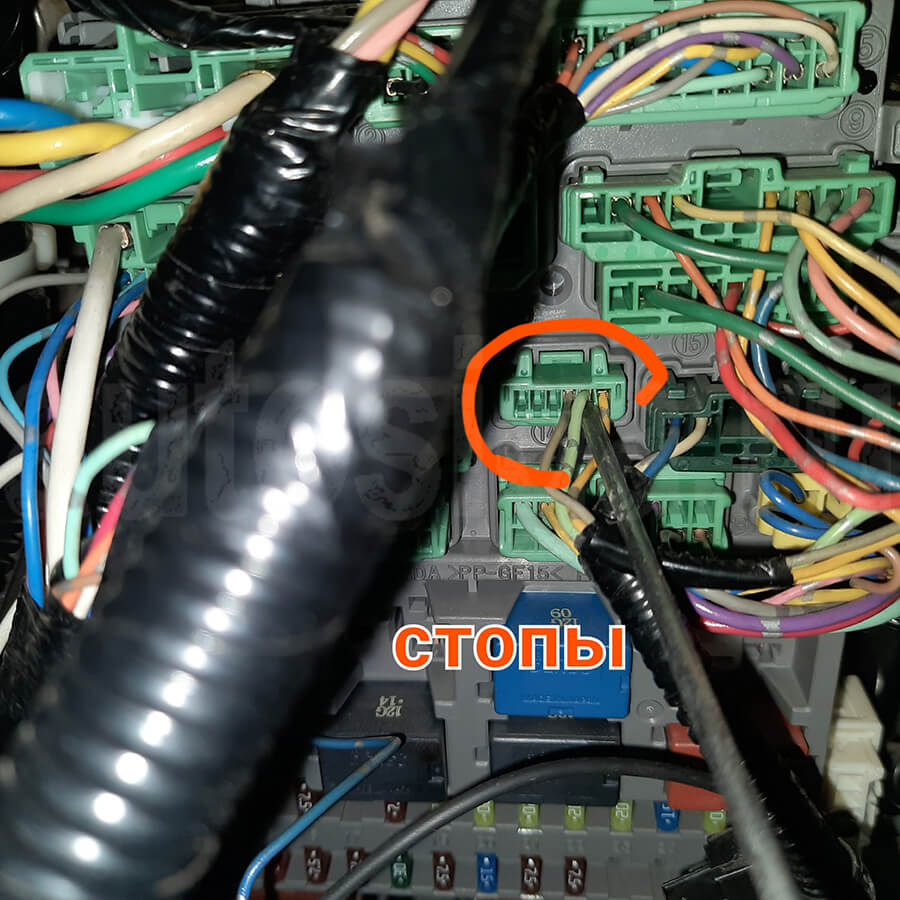

стоп (+) – зелёный на лягушке
