Точки подключения и карты установок сигнализации на Hyundai Accent, Veloster

1. Точки подключения автосигнализации на Hyundai Accent 1999

Замок зажигания:
зажигание – чёрный/белый
стартер – чёрный/жёлтый
асс – синий/красный

Габариты (-) – красный (-) в левой части рулевой колонки

Концевики дверей (-) – чёрный/синий на водительской стойке
Концевик багажника (-) – коричневый/красный на заднем плафоне

Стоп (+) – зелёный на лягушке

2. Точки подключения автосигнализации на Hyundai Accent 2004

Замок зажигания:
+12 – чёрный/синий
зажигание – чёрный/белый
повороты – синий и зелёный

Водительский порог:
концевики дверей (-) – зелёный
бензонасос – синий

3. Точки подключения автосигнализации на Hyundai Accent 2005

Замок зажигания:
+12 – красный
зажигание 1 – зеленый
зажигание 2 – желтый
асс – синий
стартер – белый

Левый разъем приборки:
тахометр – серый
двери – зеленый

Средний разъем приборки:
повороты – синий и зеленый крайние

Центрального замка не было.

4. Установка автосигнализации StarLine A91 Dialog на Hyundai Accent 2006 с МКПП

Снимаем подторпедник, накладку блока предохранителей (слева от педали сцепления), накладки руля.

Снимаем панель приборов (накладка панели на 2-х саморезах, панель на 4-х саморезах).

Сигнал тахометра - разъем №1 светло-коричневый

Ручник – разъем №1 светло-коричневый/черный.

Повороты – жгут под торпедо из порога (синий и зелёный) Одноцветных проводов в жгуте много, внимательно прозваниваем!!!

Концевики дверей «-» в том же жгуте – светло-зеленый.

Концевик багажника – тянуть провод от штатного в багажнике (возле запорной петли замка, развязка диодом).
Датчик температуры двигателя на патрубок охлаждения в моторном отсеке.
Антенный блок на стекло.

Петля обходчика - VIGILANT BYPASS (6 витков) вокруг штатной антенны притягивал изолентой, а провод стяжкой к корпусу трансподера. «+» с IGN1, «-» - розовый провод сигналки, ключ в обходчик.

Замок зажигания:

Блокировка бензонасоса – провод в водительском пороге (голубой).

ЦЗ на машине отсутствовал. Устанавливал электропривода в водительскую и пассажирскую дверь. Подключены по «Схеме подключения к двухпроводным приводам системы запирания» (См. инструкцию по установке).

Установил контроль работы по тахометру (табл.2) и длительность прокрутки 3.6 сек.

5. Точки подключения автосигнализации на Hyundai Accent 2007

Замок зажигания:
стартер – белый
+12 – зеленый

Щиток приборов, большой разъем:
Повороты – серый и синий/оранжевый
Ручник – белый/черный
Двери – зеленый
Багажник – зеленый/оранжевый
Тахометр – зеленый (16пин, разъем за тахометром)

6. Точки подключения автосигнализации на Hyundai Accent 2008

+12 Вольт – чёрный разъём ENG (D)

Повороты – зелёный и синий (контакты 2 и 9), чёрный 22-х контактный разъём ENG (F)

Концевик багажника (-) – зелёный/оранжевый в синем 42-х контактном разъёме за водительской кик-панелью, контакт №3
Концевики дверей (-) – синий в сером 10-ти контактном разъёме ROOF (C), контакт №5

Белый 16-ти контактный разъём FLR (A):
зажигание – розовый, контакт №10
центральный замок (-) – синий (закрыть) и жёлтый/чёрный (открыть), контакты №1 и №7
бензонасос – зелёный, контакт №12

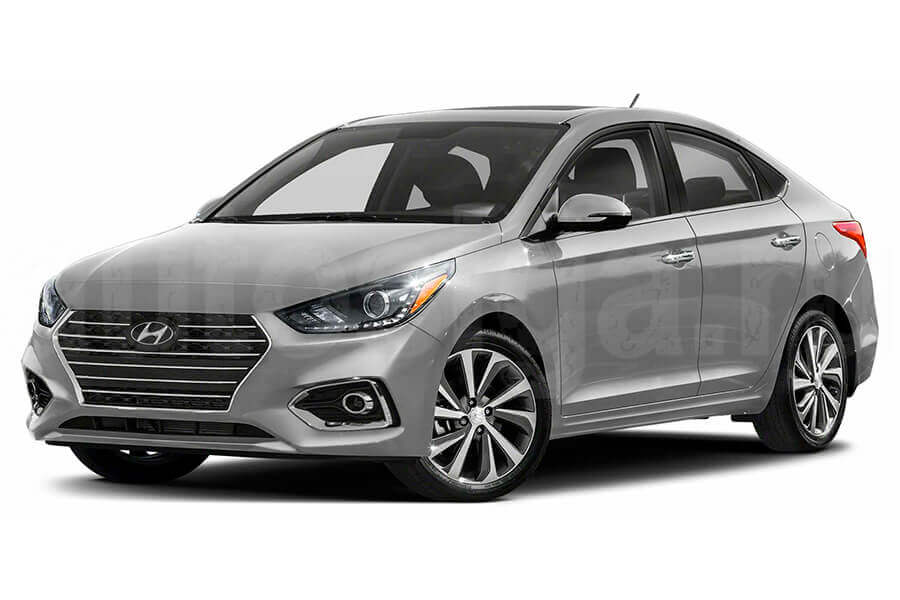

7. Фото точек подключения сигнализации на Hyundai Accent 2021

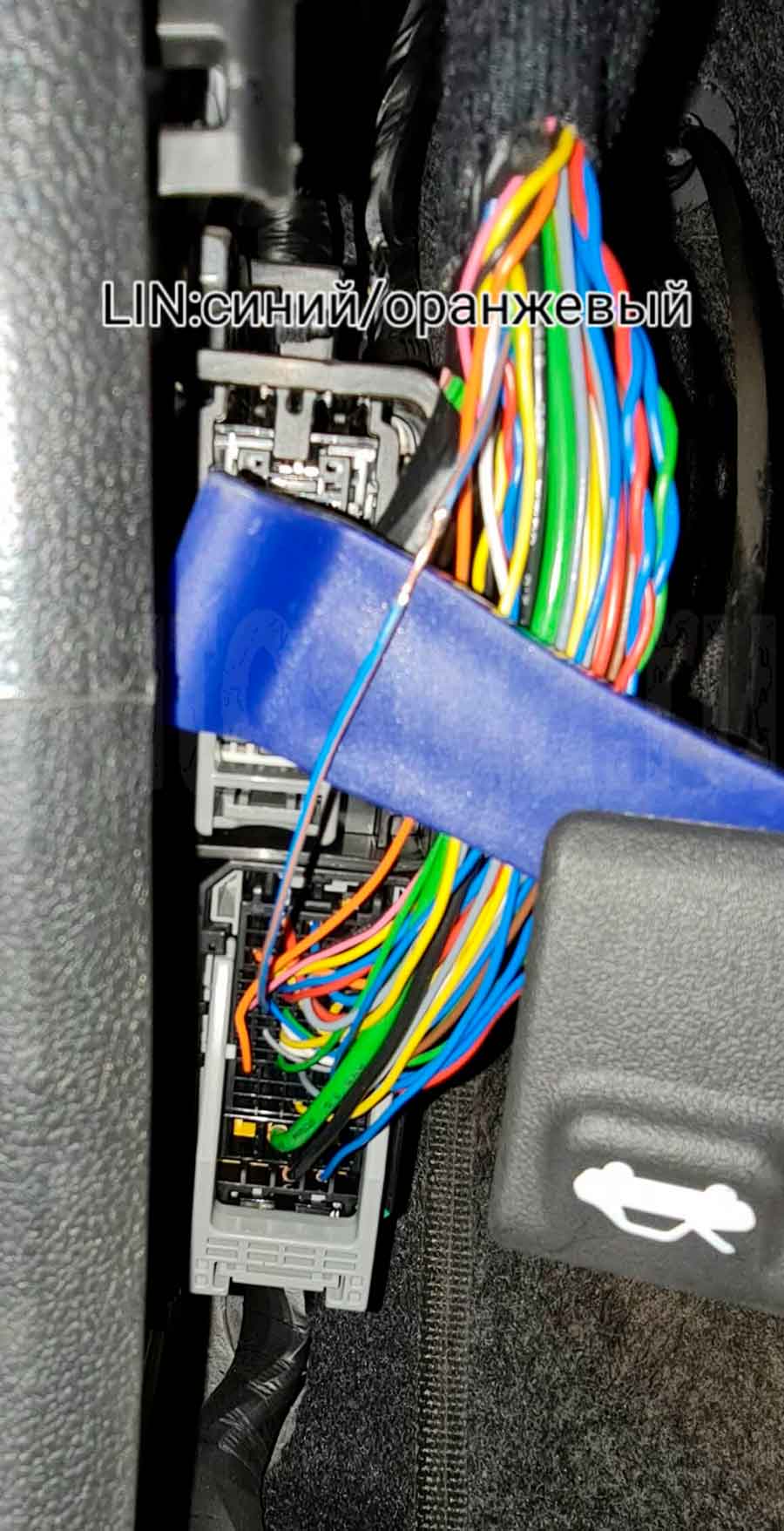

Lin (Data) – синий/оранжевый в левой кик-панели

CAN-A-L – чёрный, CAN-A-H – жёлтый, CAN-B-L – оранжевый,  CAN-B-H – зелёный на разъёме приборки

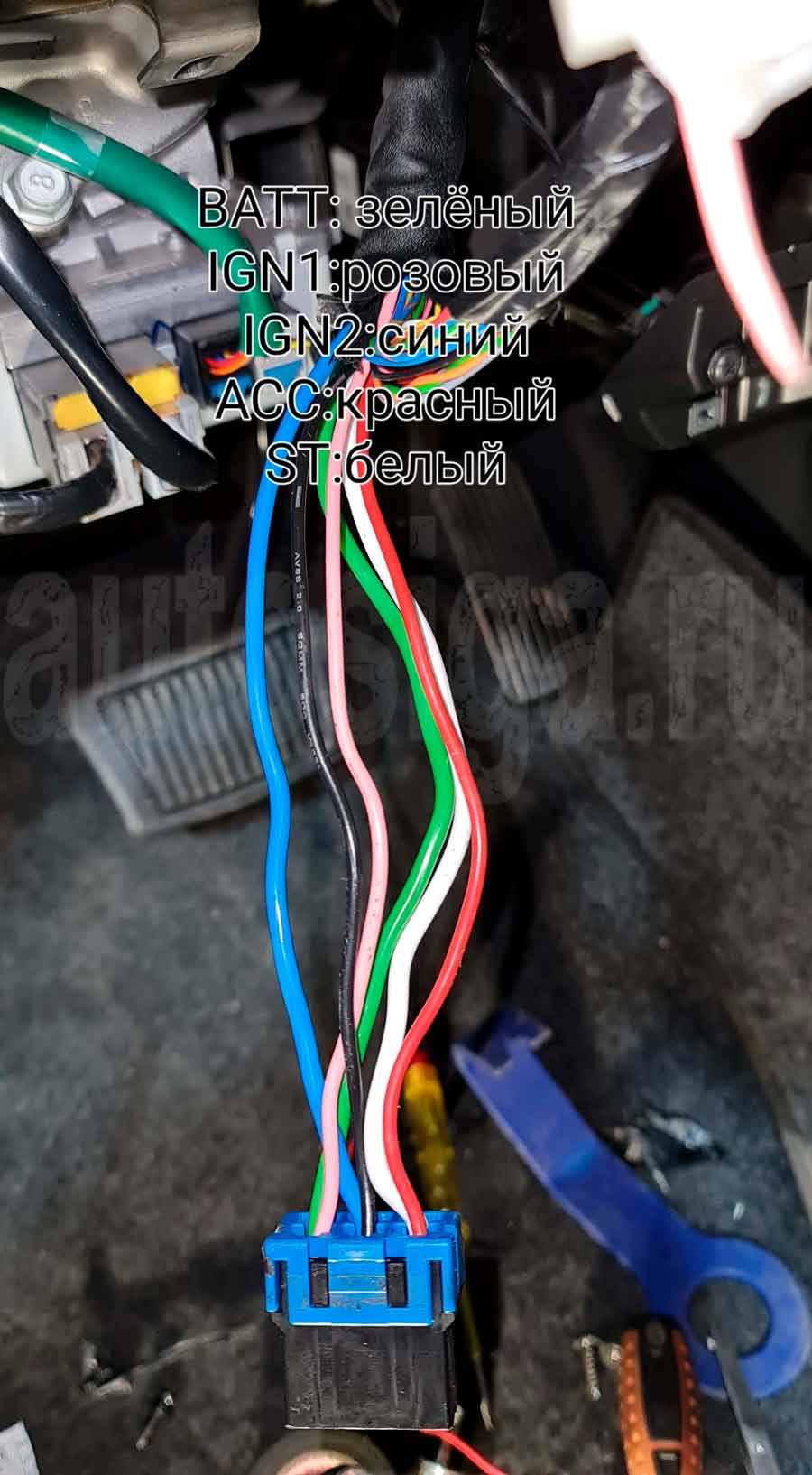

+12 – зелёный, зажигание 1 – розовый, зажигание 2 – синий,  асс – красный, стартер – белый на разъёме замка зажигания

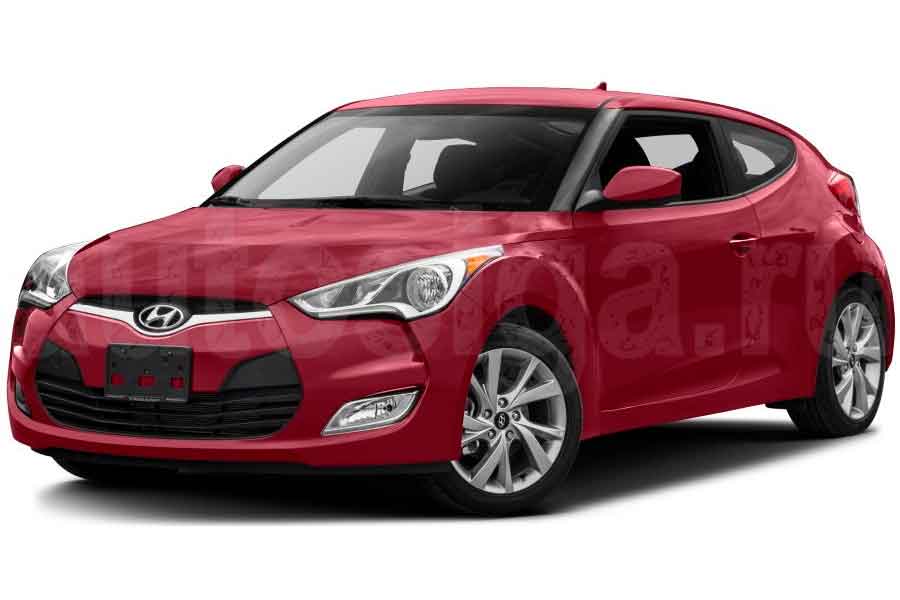

8. Фото точек подключения сигнализации на Hyundai Veloster 2014, ключ

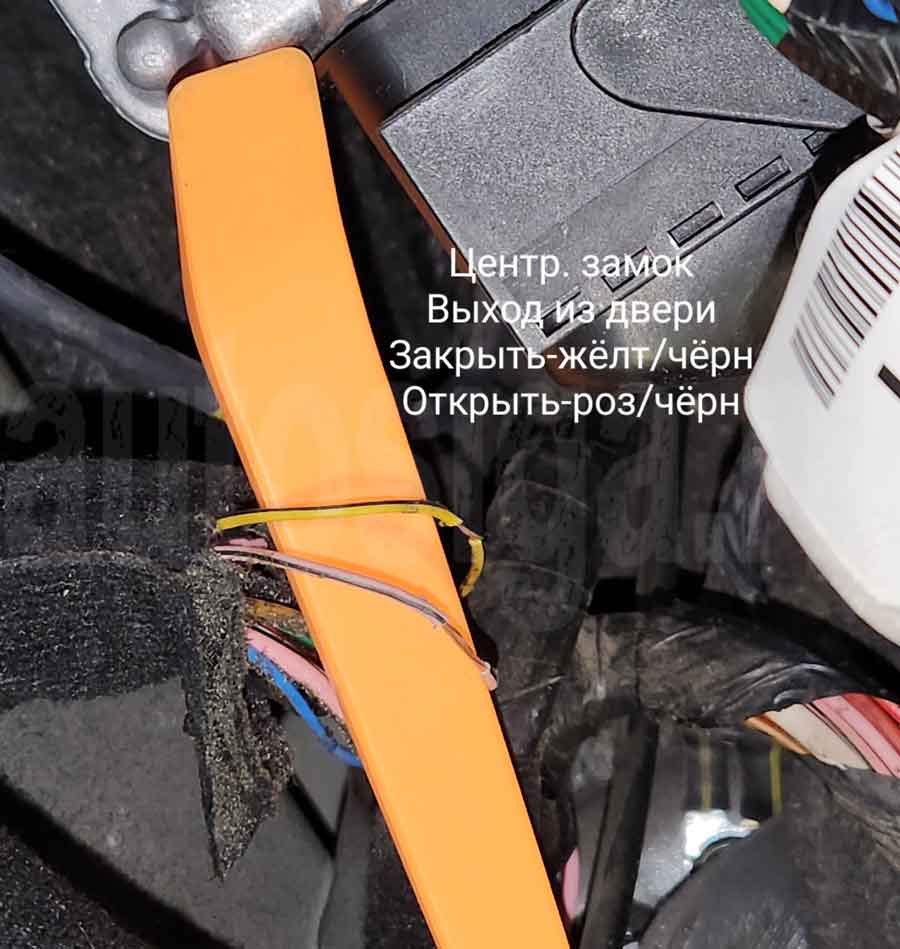

центральный замок – жёлтый/чёрный (закрыть), розовый/чёрный (открыть) в жгуте из двери водителя

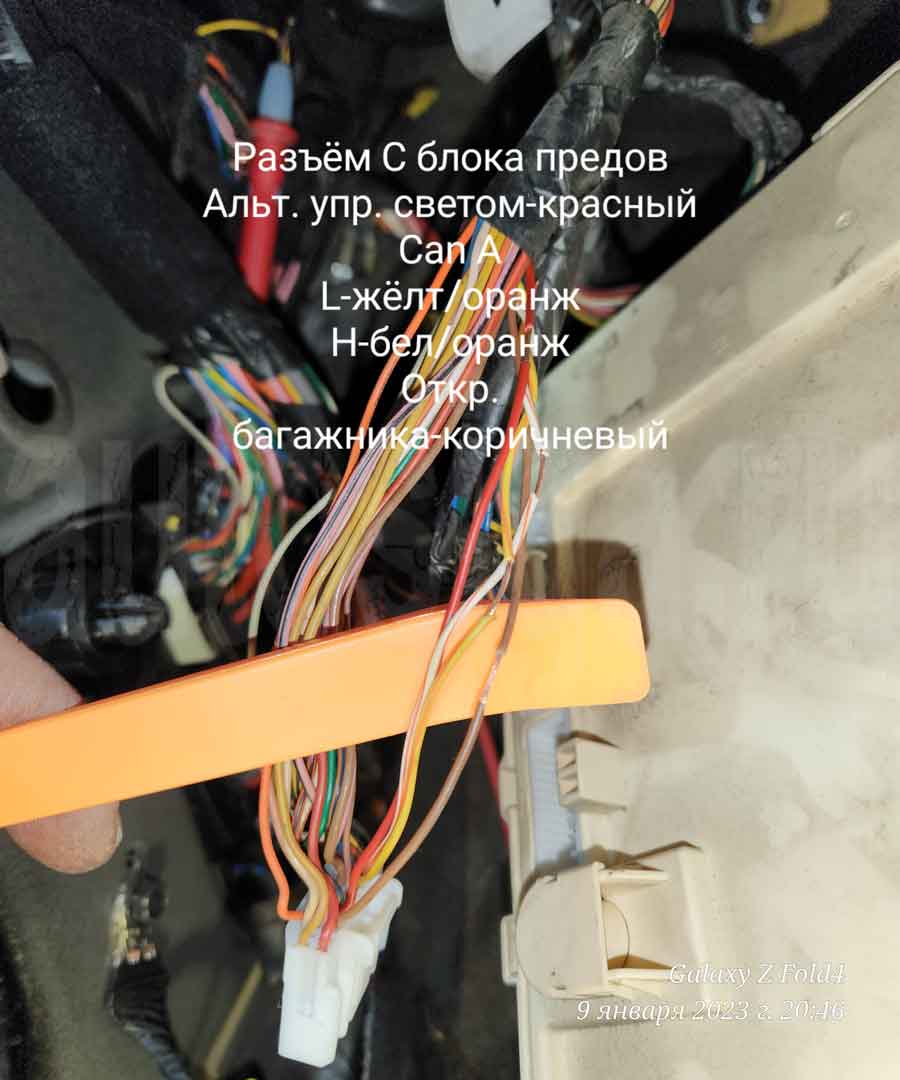

Разъём С блока предохранителей: CAN-A-L – жёлтый/оранжевый, CAN-A-H – белый/оранжевый, управление светом – красный, открывание багажника – коричневый

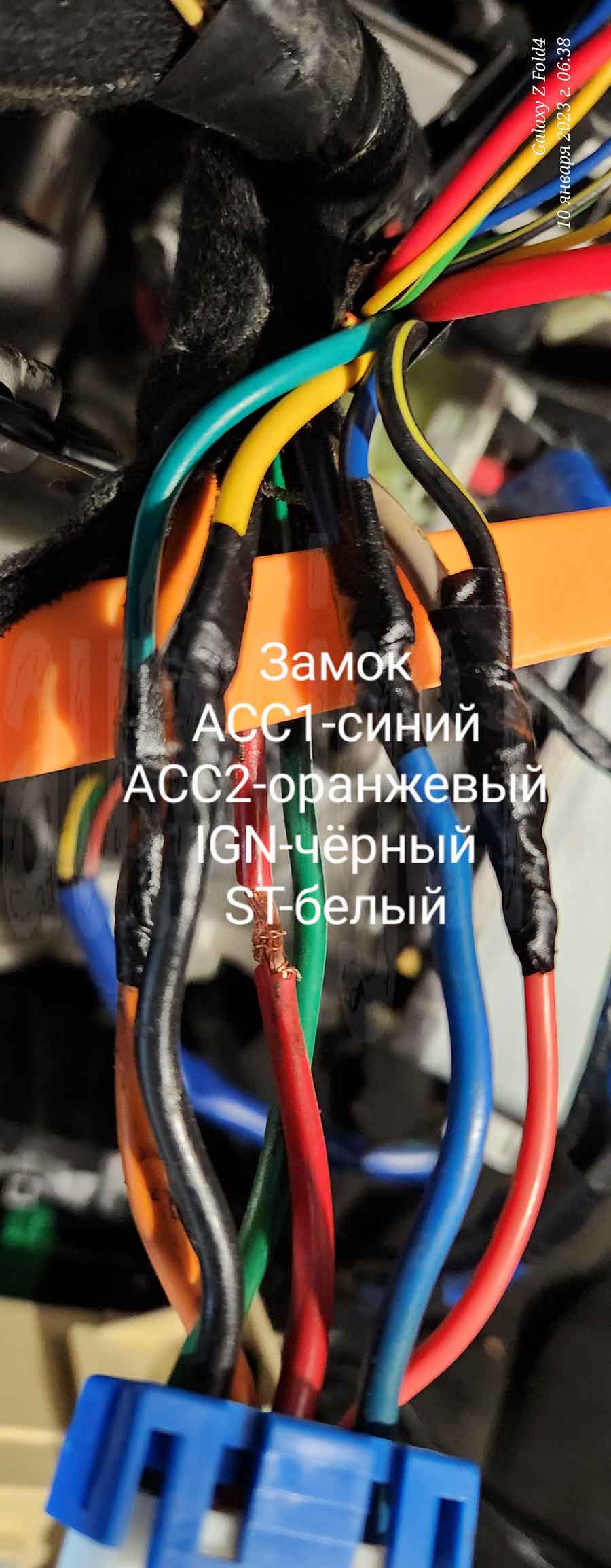

асс 1 – синий, асс 2 – оранжевый, стартер – белый, зажигание – чёрный на разъёме замка зажигания
