Точки подключения и карты установок сигнализации на Hyundai Santamo, Scoupe, Sonata, Tucson

1. Точки подключения автосигнализации на Hyundai Santamo

Замок зажигания:
+12 – красный/черный
зажигание – черный/белый

центральный замок (-) – коричневый, желтый/синий

Водительский порог:
бензонасос – черный/зелёный
повороты – коричневый, зелёный/желтый
концевик двери (-) – салатовый/красный
концевик багажника (-) – красный/желтый

2. Точки подключения автосигнализации на Hyundai Scoupe 1991-1993

Жгут проводов замка зажигания:
12 В – черный/синий или красный
12 В отключаемое – черный/белый
стартер – черный/желтый или черный/красный
зажигание №2 – синий

салонное освещение (-) – черный/красный, концевик пассажирской двери, у внутрисалонного фонаря

габаритные огни – зеленый/белый или белый в блоке предохранителей
фонарь заднего хода – красный/зеленый у выключателя рядом с коробкой передач

вентилятор радиатора – черный/красный у вентилятора

фонарь заднего хода – красный/зеленый у выключателя рядом с коробкой передач

тахометр – белый/синий или белый/желтый у силового транзистора, у фильтра помех

3. Точки подключения автосигнализации на Hyundai Sonata

зажигание – чёрный с белым
стартер – чёрный с жёлтым

концевики дверей – жёлтый с чёрным (-) в жгуте назад
концевик багажника – зелёный с жёлтым (-) в жгуте назад

центральный замок (-) – жёлтый с красным (открывание) и жёлтый с чёрным (закрывание) из водительской двери

4. Точки подключения автосигнализации на Hyundai Sonata GLS

Концевики дверей – желтый провод, крайний разъем комбинации
Концевик багажника – темно-зеленый черный, крайний разъем комбинации

Габарит – разъем «В» монтажного блока, коричневый белый провод
Стоп сигнал – голубой провод, более широкий разъем под ручкой открывания капота (в самом углу разъема)

Ручник – голубой провод, 4 с края, разъем комбинации (крайний, который побольше)

Давление масла – оранжевый провод (четвертый с края), крайний разъем комбинации

Тахометр дает слишком долгую работу стартера (светло-зеленый с черной полосой – второй с края)

Отпирание багажника – синий провод (силовой плюс), разъем под ручкой открывания капота (более тонкий провод в углу разъема)
Замки дверей: монтажный блок, разъем «Е»: голубой – отпирание (-); белый – запирание (-)

Силовые (для запуска):
Красный – плюс (разъем «А»)
Розовый (над оранжевым) – IG1 (разъем «D»)
Оранжевый – IG2 (разъем «D»)
Коричневый (между розовым и красным) – АСС (разъем «А»)
Желтый – стартер (разъем «А»)

Блок можно прикрепить к трубе над монтажным блоком саморезами
Проход под капот – просверлить отверстие, рядом с педалью сцепления

Магнитола

черный(-); коричневый (+) – перед левый
красный(-); синий (+) – перед правый
зеленый(-); оранжевый (+) – задний правый
коричневый(-); белый (+) – задний левый
Черный оранжевый – минус
Оранжевый – плюс
Коричневый белый – габарит
Желтый – АСС

5. Точки подключения автосигнализации на Hyundai Sonata 1996

+12 – белый, блок предохранителей
зажигание – желтый (средний), жгут назад

поворотники – зелёный/синий и зелёный, жгут с разъемами на приборную панель (верхний белый разъем)

концевики дверей (-), жгут с разъемами на приборную панель (черный разъем) – желтый/черный (все двери), синий/черный (водительская), зеленый/желтый (багажник)

центральный замок (-) – желтый и желтый/красный на реле центрального замка (блок реле под торпедо)

топливный насос – желтый (средний), жгут назад

6. Точки подключения автосигнализации на Hyundai Sonata-5 2007

За рычагом открытия капота есть блок. На нём берём:
+12 Вольт –  красный в белом разъёме
запирание цз (отрицательная) – зелёный и жёлто-чёрный соединяем на красном разъёме блока
отпирание цз (отрицательная) – коричневый и розово-чёрный соединяем на красном разъёме блока
открывание багажника (отрицательная) – белый тонкий в коричневом разъёме блока
бензонасос – зелёный в белом разъёме блока

На жгуте замка зажигания:
стартер – зелёный
АСС – оранжевый

В водительском пороге:
зажигание – розовый толстый
отпирание лючка бензобака (положительный импульс) – зелёно-чёрный
повороты – коричнево и белый
концевик багажника и капота – зелёно-чёрный тонкий
концевик дверей – серый тонкий

Автозакрывание стёкол:
В двери есть постоянный "плюс" – синий провод, идущий к мотору стеклоподъёмника водительской двери.
Передний левый стеклоподъёмник – разрезать серо-чёрный провод и замкнуть на массу, через диод подать массу на коричневый тонкий.
Остальные стёкла – простым блоком управления стеклоподъёмниками.
Передний правый – коричневый
Задний правый – зелёный
Задний левый – серый

7. Точки подключения автосигнализации на Hyundai Sonata 2010

Жгут замка зажигания:
12 Вольт – красный
зажигание 1 – синий
стартер – зеленый
асс – оранжевый

За боковой щекой красный разъем:
цз запирание (-) – розовый/чёрный
цз отпирание (-) – желтый/черный

Панель приборов:
поворотники – белый и оранжевый, средний разъём (1 и 2 с краю)
концевик багажника (-) – зеленый/черный, правый разъём
концевики дверей (-) – оранжевый/черный, правый разъём
открывание багажника (-) – белый, коричневый разъём
тахометр – белый, правый разъем, слева третий провод

ручник (-) - оранжевый, через диод от концевика ручника

8. Точки подключения автосигнализации на Hyundai Sonata 2012 АКПП

Жгут замка зажигания:
+12 – белый
зажигание 1 – розовый
зажигание 2 – оранжевый
асс – синий
стартер – жёлтый

В блоке предохранителей в нижнем правом разъёме:
концевик багажника (-) – зелёный
концевики дверей (-) – оранжевый, серый, коричневый синий
центральный замок (-) – белый (запирание) и жёлтый (отпирание)

В блоке предохранителей соседний разъём справа снизу:
повороты – синий/оранжевый и красный
стоп – зелёный

9. Точки подключения автосигнализации на Hyundai Tucson

двери – желтый/черный, 12 контакт белого разъема комбинации приборов
багажник – зеленый/черный, 1 контакт белого разъема комбинации приборов
капот – штатный концевик на левом крыле

габариты – розовый, 5 контакт белого разъема комбинации приборов

цз – блок реле (интерфейс) над педалью газа (контакты катушки реле): серый - закрыто (минус), зеленый - открыто (минус)

бензонасос – двойной разъем рядом с контроллером (левая сторона, рядом с педалью сцепления), красный провод тонкий

10. Подключение магнитофона на Hyundai Tucson

перед левый – белый (+) коричневый (-)
перед правый – красный (+) синий (-)

зад левый – желтый (+) черный (-)
зад правый – оранжевый (+) синий (-)

плюс – красный
минус – черный
антенна – серый/красный
асс – желтый
габариты – розовый

11. Точки подключения автосигнализации на Hyundai Tucson 2005

Щиток приборов:

• белый большой разъём:
  • багажник – зелёный/чёрный
  • двери – жёлтый/чёрный
  • тахометр – голубой
  • поворотник – жёлтый/оранжевый
• чёрный разъём:
  • поворотник – синий

Две реле справа от руля:
запирание центрального замка – жёлтый/оранжевый
отпирание центрального замка – зелёный

Левая кик-панель, маленький чёрный разъём:
капот – зелёный/чёрный

Правая кик-панель, 23-х пиновый разъём:
immo-lin – синий/чёрный. Starline не смог обучиться обходу на этом авто, у айдаты заявлено, возможно, смогут другие.

12. Точки подключения автосигнализации на Hyundai Tucson 2005 (американец)

Замок зажигания:
+ 12 Вольт – красный
АСС – розовый
Стартер – розовый
Зажигание 1 – оранжевый

Правая сторона рулевой колонки:
центральный замок запирание (-) – жёлтый/оранжевый
центральный замок отпирание (-) – зеленый

Парковочные огни (-) – голубой/черный, переключатель света

Концевики дверей (-) – красный, панель водителя

Тахометр – с провода форсунки

Стоп-сигнал – белый, выключатель у педали тормоза

Сцепление – белый, выключатель у педали сцепления

13. Точки подключения автосигнализации на Hyundai Tucson 2008

Замок зажигания:
+12 – красный
Зажигание 1 – оранжевый

Приборный щиток:
Поворотники 1 – желтый/красный
Поворотники 2 – синий
Концевики общие (-) – желтый/черный
Концевик багажника (-) – зеленый/черный

2 реле справа от руля:
центральный замок запирание (-) – желтый/красный
центральный замок отпирание (-) – желтый

14. Обход штатного иммобилайзера на Hyundai Tucson 2008, 2л, бензин,  МКПП

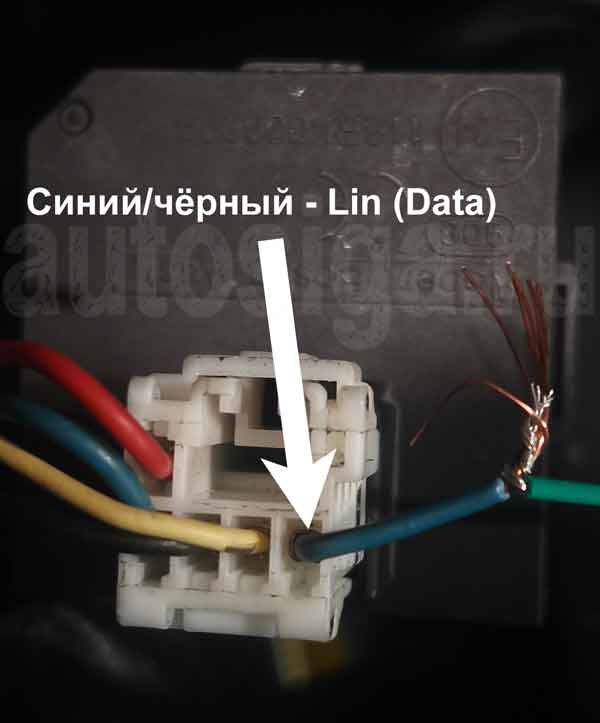

Блок штатного иммобилайзера находится слева от рулевой колонки, выше BCM под левым воздуховодом. Для обхода иммо используем синий/чёрный провод.

В настройках Pandora указываем тип обхода "Kia, Hyundai ключ (старая версия иммо)". Клонирование не требуется.

После программирования обхода разрываем синий/чёрный провод проводами порта IMMO-KEY автосигнализации Pandora/Pandect. Зелёный провод порта подключаем в разрыв со стороны блока иммо, белый – в сторону проводки авто.

15. Точки подключения автосигнализации на Hyundai Tucson 2012 (без can)

Замок зажигания:
плюс – розовый и красный
зажигание – розовый
второе зажигание – синий
асс – белый
стартер – зелёный

Повороты (задние) – розовый и белый в пороге
Повороты (зеркала и передние) – желтый и бежевый на блоке предохранителей, разъем снизу правый поменьше

Разъем на блоке предохранителей, справа самый нижний:
Двери – розовый/чёрный, серый/чёрный, зелёный/оранжевый, жёлтый/чёрный
Багажник – белый
Замки – серый/чёрный и синий/чёрный

Контроль двигателя (импульс) – с датчика распредвала средний провод

Тормоз – на лягушке зелёный

16. Точки подключения автосигнализации на Hyundai Tucson 2012 с использованием can

Устанавливал Starline A94 на авто, где не было иммобилайзера штатного, коробка автомат. Can программируем на автомобиль Hyundai IX35. Отменяем в кане нажатие педали тормоза (кан этого изначально не видит), стояночный тормоз, заведённый двигатель (кан изначально этого не видит), зажигание и открывание багажника. По кану управляем центральным замком, миганием габаритов. С кана берём сигнал об открытии дверей, капота и багажника.

За панелью приборов в левом разъёме берём can-H (синий) и can-L (красный), в правом разъёме берём зарядку (зелёный).

Тормоз на лягушке – зелёный.

Блокировку можно сделать, разорвав красный провод разъёма А (второй справа вверху контакт) в блоке предохранителей.

На замке зажигания:
+ – розовый посередине и красный
зажигание – розовый крайний
асс – белый
зажигание 2 – синий
стартер – зелёный

17. Точки подключения автосигнализации на Hyundai Tucson 2017

Нижний разъем блока предохранителей:
центральный замок – синий/красный, серый/черный
концевик багажника – белый
концевики дверей – в нижнем ряду подряд серый, желтый, оранжевый; в верхнем ряду розовый

Большой правый разъем блока предохранителей:
повороты – белый и розовый
тормоз – зеленый
