1. Точки подключения автосигнализации на Hyundai Starex

Замок зажигания:
+12 – красный
зажигание – зелёный и розовый
стартер – жёлтый

Центральный замок (-) – синий/чёрный (закрыть) и серый (открыть) в жгуте из двери

Повороты – розовый и коричневый на маленьком разъёме бежевого блока за чёрным блоком в левом углу

Тормоз – серый на педали

Зарядка – жёлтый на генераторе (при включении зажигания на этом проводе висит 2,7 Вольт. По этой причине некоторые автозапуски работают некорректно!!!)

Концевик дверей – коричневый/чёрный в жгуте водительского угла
Концевик багажника – коричневый/чёрный на сером разъёме чёрного блока в углу

2. Точки подключения автосигнализации на Hyundai Starex SVX

Замок зажигания:
Красный – плюс
Розовый – IG1
Белый – стартер.

Замки дверей (по минусу, управляем катушками реле): в блоке реле над педалью сцепления два белых реле, средний ряд вверху. Самая верхняя запирание, под ней – отпирание:
синий черный – запирание
серый – отпирание.

Повороты:
средний разъем комбинации – зеленый черный (первый с края) и зеленый (оба рядом).

Концевики дверей – коричневый черный провод (пятый с края, средний разъем комбинации).

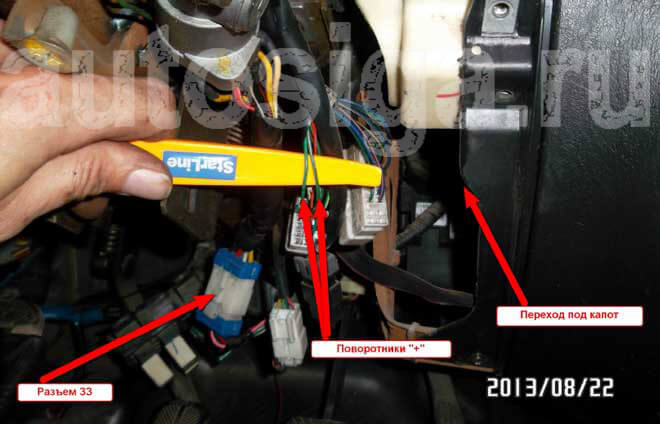

3. Фото по установке автосигнализации на Hyundai Starex SVX 2003

Устанавливал СтарЛайн Е60 без запуска, с функциями турботаймера.

Снимаем подторпедник, накладку левой кик панели, накладки рулевой колонки и накладку левой стойки. Панель приборов не снимал, контроль ручника брал с концевика, снимал накладку, фото прилагается.

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

Установки автосигнализации на Hyundai Starex SVX 2003

4. Точки подключения автосигнализации на Hyundai Grand Starex 2008-2010

На замке зажигания:
зажигание – белый и оранжевый
+12 – красный
стартер – зеленый
АСС – синий

Центральный замок по минусу, из двери водителя:
белый тонкий открыть, красный тонкий закрыть.

Повороты под рулем серый и красно-синий.

Ручник – тонкий коричневый провод, в широкой нижней фишке монтажного блока.

Концевики салона в стойке водителя – розовый тонкий.

Концевик багажника и провод генератора в щитке приборов на средней фишке.
Генератор – синий, багажник – красный.
Запуск по генератору работает корректно.

В стойке водителя есть синий провод, который отвечает за все концевики в машине, его брать не советую, так как на нем появляется минус при запущенном двигателе, и светодиод старлайна моргает в движении, показывая открытую дверь.

5. Точки подключения автосигнализации на Hyundai Grand Starex 2008 АКПП

Замок зажигания:
+ 12V – красный
АСС – синий
IGN1 – белый
IGN2 – оранжевый
STARTER – зелёный

Средний разъём приборки:
Концевик дверей (-) – жёлтый/красный
Концевик двери багажника (-) – красный
Поворотник 1 – белый
Тахометр – синий/розовый

Поворотник 2 – красный, правый разъём приборки

Тормоз – зелёный, нижний разъём на блоке предохранителей

Центральный замок (-) – красный тонкий (закрыть) и белый тонкий (открыть), жёлтый разъём за панелью у левой ноги водителя

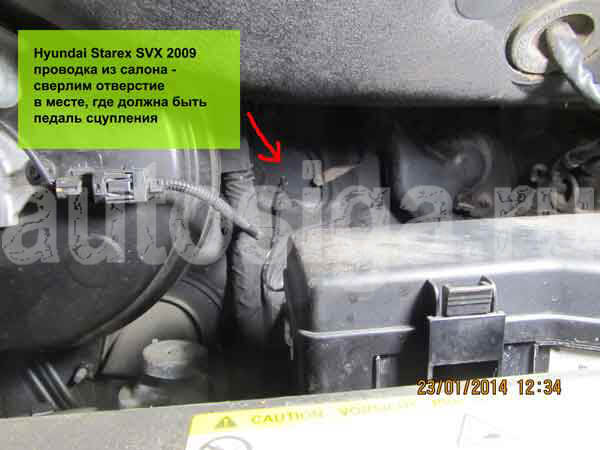

6. Фото по установке автосигнализации на Hyundai Starex 2009

Hyundai Starex 2009

Замок зажигания:
+12 – розовый и красный
стартер – зелёный
зажигание 1 – белый
зажигание 2 – оранжевый
асс – синий

Установки автосигнализации на Hyundai Starex 2009

Установки автосигнализации на Hyundai Starex 2009

Панель приборов:
концевики дверей (-) – жёлтый/красный, чёрный разъём
концевик багажника (-) – красный/чёрный, чёрный разъём
левый поворот (+) – белый, чёрный разъём
правый поворот (+) – красный, белый разъём
тахометр – синий/коричневый, чёрный разъём

Установки автосигнализации на Hyundai Starex 2009

Левая стойка в ногах водителя, жёлтый разъём:
отпирание центрального замка (-) – белый
запирание центрального замка (-) – красный
стоп (+) – зелёный

Установки автосигнализации на Hyundai Starex 2009

Нижний разъём блока предохранителей:
стоп (+) – зелёный

Установки автосигнализации на Hyundai Starex 2009

Установки автосигнализации на Hyundai Starex 2009

Установки автосигнализации на Hyundai Starex 2009

Установки автосигнализации на Hyundai Starex 2009

7. Точки подключения автосигнализации на Hyundai Grand Starex hvx 2014

Центральный замок – красный (закрыть) и белый (открыть) в жёлтом разъёме левой кик-панели

Панель приборов, чёрный разъем:
двери – pin 1
багажник – pin 2
левый поворот – pin 4

Панель приборов, белый разъём:
правый поворот – pin 21

Обход иммобилайзера – обходчик от Старлайн как для H1

8. Точки подключения автосигнализации на Hyundai Starex 2018

Замок зажигания:
+12В – красный
IGN1 – белый
IGN2 – оранжевый
ACC – синий
START – зеленый

Блок управления штатной охраной над педалью газа (3 разъема)
Дальний разъем:
передняя левая дверь (-) – зелёный/оранжевый
передняя правая дверь (-) – коричневый
багажник (-) – красный/черный
капот (-) – серый

Средний разъем:
задняя левая дверь (-) – красный
задняя правая дверь (-) – белый/черный

Ближний разъем:
центральный замок открыть (-) – коричневый/черный
центральный замок закрыть (-) – синий
аварийка (потенциальное управление минусом) – черный/оранжевый

OBD II
can H – красный
can L – синий (контроль работы двигателя, зажигание, тормоз, положение АКПП)

Правая кик панель:
LIN для обход иммобилайзера – серый
