- Точки подключения автосигнализации на Hyundai Elantra GLS 1993
- Точки подключения автосигнализации на Hyundai Elantra 2005
- Точки подключения автосигнализации Hyundai Elantra 2008
- Точки подключения автосигнализации Hyundai Elantra 2009
- Точки подключения автосигнализации Hyundai Elantra 2010
- Карта монтажа автосигнализации StarLine В94 на автомобиль Hyundai Elantra 2012 АКПП
- Точки подключения автосигнализации Hyundai Elantra 2013
- Точки подключения автосигнализации Hyundai Elantra AD 2016, ключ без кнопок
- Фото точек подключения сигнализации на Hyundai Elantra 2021
Точки подключения автосигнализации на Hyundai Elantra GLS 1993
Жгут проводов замка зажигания:
+12 В – синий/красный
зажигание – толстый черный/белый
зажигание 2 – синий/красный
стартер – черный/желтый
разрыв бензонасоса – желтый с черными, жирными поперечными полосками в левом пороге (таких провода два)
В левом пороге:
концевик двери (-) – тонкий зеленый/черный
замок багажника – толстый желтый/черный
концевик багажника (-) – тонкий синий
указатели поворота – красный/желтый (левый) и красный/синий (правый)
центральный замок – необходима установка активатора в дверь водителя
Точки подключения автосигнализации на Hyundai Elantra 2005
Жгут замка зажигания:
+12 Вольт – красный и розовый
асс – зеленый
зажигание – коричневый/желтый
стартер – белый
Панель водителя:
цз запирание (-) – розовый
цз отпирание (-) – желтый/оранжевый
концевики дверей (-) – желтый
парковочные огни – зелёный/оранжевый (слева) и розовый (справа), коробка предохранителей
стоп-сигнал – белый, педаль тормоза
тахометр – синий, коммутатор
Точки подключения автосигнализации Hyundai Elantra 2008
Жгут из двери водителя:
цз запирание (-) – желтый
цз отпирание (-) – зеленый
Порог:
поворотники – синий, желтый/оранжевый
концевики дверей (-) – желтый
бензонасос – серый (очень толстый)
концевик багажника (-) – зеленый
открытие багажника (-) – белый, жгут из двери водителя (слаботочный без дополнительного реле)
Точки подключения автосигнализации Hyundai Elantra 2009
+12 – белый толстый, блок предохранителей
Панель приборов средний разъем:
зажигание 1 – белый
повороты – желто-красный и синий
Панель приборов большой разъем:
концевик пассажирской двери (-) – желтый
концевик багажника (-) – зелено-черный
концевики обшие (-) – желто-красный, панель приборов
Тоннель за климатом (малый блок справа):
цз запирание (-) – желтый
цз отирание (-) – розовый
Точки подключения автосигнализации Hyundai Elantra 2010
центральный замок – жëлтый и зелëный в коричневом разъёме кик-панели водителя
открытие багажника (-) – блок предохранителей, дальний разъём, синий тонкий провод
+ – толстый белый на блоке предохранителей
Панель приборов, чёрный разъём:
поворотники – синий, желтый/оранжевый
двери – жëлтый/чёрный
багажник – зелëный/чёрный
зажигание – красный/оранжевый
Панель приборов, белый разъём:
генератор – красный/розовый
ручник – синий/черный
Карта монтажа автосигнализации StarLine В94 на автомобиль Hyundai Elantra 2012 АКПП
1. Для снятия подторпедника снимаем левую накладку торпедо (на защелках). Далее отворачиваем 3 самореза крепления подторпедника и снимаем его (на защелках), (Фото 1.1-1.3).
Фото 1.1. Левая накладка торпеды
Фото 1.2. Саморез крепления подторпедника
Фото 1.3. Саморез крепления подторпедника
2. Демонтируем кожух рулевого вала. Для этого отворачиваем 2 самореза со стороны рулевого колеса и 1 саморез снизу. Далее снимаем нижнюю накладку панели приборов, потянув на себя (крепление на защелках) и снимаем кожух (Фото 2.1-2.4).
Фото 2.1. Саморез крепления кожуха
Фото 2.2. Саморез крепления кожуха
Фото 2.3. Саморез крепления кожуха
Фото 2.4. Нижняя накладка панели приборов
3. Снимаем щиток приборов. Для этого сначала снимаем козырек над ним, потянув его на себя (крепление на защелках). Затем отворачиваем 4 самореза крепления щитка приборов и вынимаем его (Фото 3.1- 3.4).
Фото 3.1. Козырек щитка приборов
Фото 3.2. Козырек снят, саморезы щитка приборов
Фото 3.3. Саморезы крепления щитка приборов
Фото 3.4. Щиток приборов снят
4. Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку устанавливаем в любом удобном месте.
5. Устанавливаем под капотом сирену (на штатную шпильку и гайку М6) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель с левой стороны моторного щита (Фото 5.1- 5.3).
Фото 5.1. Сирена (возможное место установки)
Фото 5.2. Датчик температуры
Фото 5.3. Штатный уплотнитель
6. Блок сигнализации прячем за приборным щитком.
7. Подключаем массу сигнализации за приборным щитком в штатное место (Фото 7).
Фото 7. Масса
8. С тыльной стороны блока предохранителей в разъеме MAIN G подключаем CAN шину сигнализации и управление аварийной сигнализацией (Фото 8.1-8.2).
Фото 8.1. Подключение шины CAN (CAN-H коричневый, CAN-L белый)
Фото 8.2. Альтернативное управление аварийной сигнализацией (красный)
9. Модуль обхода штатного иммобилайзера ВР-03 подключаем в разрыв белого или черного провода штатной рамки (Фото 9).
Фото 9. Штатная рамка иммобилайзера (белый и черный)
10. Для автомобилей с АКПП контроль нажатия педали тормоза (оранжево-фиолетовый провод сигнализации) подключаем в левой кик-панели к зеленому проводу автомобиля. Сине-красный провод сигнализации (вход стояночного тормоза) подключаем к черному проводу сигнализации (масса), (Фото 10).
Фото 10. Тормоз (зеленый)
11. На разъеме замка зажигания подключаем питание сигнализации, а также цепи зажигания, аксессуаров и стартера. Питание +12В - красный. Зажигание 1 - розовый. Зажигание 2 - оранжевый. Стартер - желтый. Аксессуары - синий (Фото 11.1-11.2).
Фото 11.1. Разъем замка зажигания
Фото 11.2. Разъем замка зажигания
12. Программируем параметры запуска автомобиля (Таблица 2 инструкции по установке):
№ 9. Длительность прокрутки стартера - Вариант 4 (6,0 сек.)
13. При помощи диагностического оборудования либо маршрутного компьютера и инструкции по эксплуатации автомобиля, отключаем функцию «Отпирание дверей при выключении зажигания». В случае невозможности применения данных операций выполнить программирование сигнализации согласно Таблице 2 инструкции по установке:
№ 7. управление замками дверей при дистанц. запуске и остановке двигателя при включенном режиме охраны - Вариант 3 (Запирание после остановки).
14. Настраиваем датчики удара и наклона, проверяем работу системы. Сборку салона проводим в обратной последовательности.
Точки подключения автосигнализации Hyundai Elantra 2013
Замок зажигания:
+12в – красный или зеленый
зажигание – розовый
зажигание 2 – оранжевый
acc – синий
ключ в замке (-) – зеленый
Блок предохранителей, разъем (B):
открывание багажника (+) – красный тонкий
повороты (+) – красный/оранжевый и синий/оранжевый
Блок предохранителей, разъём (С):
запирание центрального замка (-) – розовый/черный
отпирание центрального замка (-) – желтый/черный
багажник (-) – зеленый
передняя левая дверь (-) – коричневый
задняя левая дверь (-) – серый
передняя правая дверь (-) – синий
задняя правая дверь (-) – оранжевый
Блок предохранителей, разъём (Е):
капот (-) – зеленый (нижний)
Кик-панель водителя, верхний разъем:
ручник (-) – зеленый
генератор (+) – синий
все провода сверху
Точки подключения автосигнализации Hyundai Elantra AD 2016, ключ без кнопок
Блоке BSI в салоне:
концевик багажника – зеленый/оранжевый
водительская дверь – коричневый
задняя левая – серый
задняя правая – синий
открытие багажника, если есть – красный (провод есть, даже если нет открытия)
повороты перед – синий/оранжевый и красный/оранжевый
повороты зад – синий/оранжевый и красный/оранжевый соседний разъем
Все подключения на лицевых разъемах

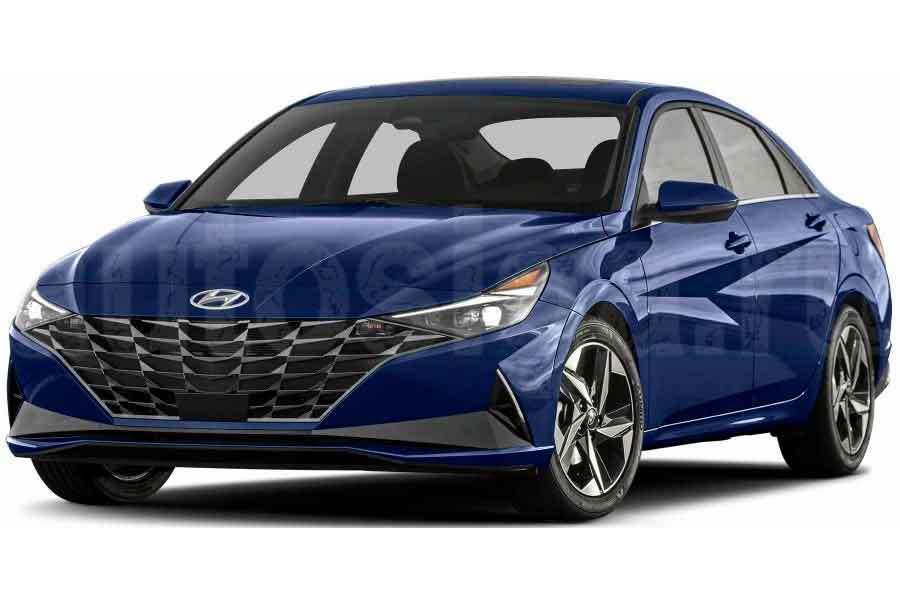

Фото точек подключения сигнализации на Hyundai Elantra 2021

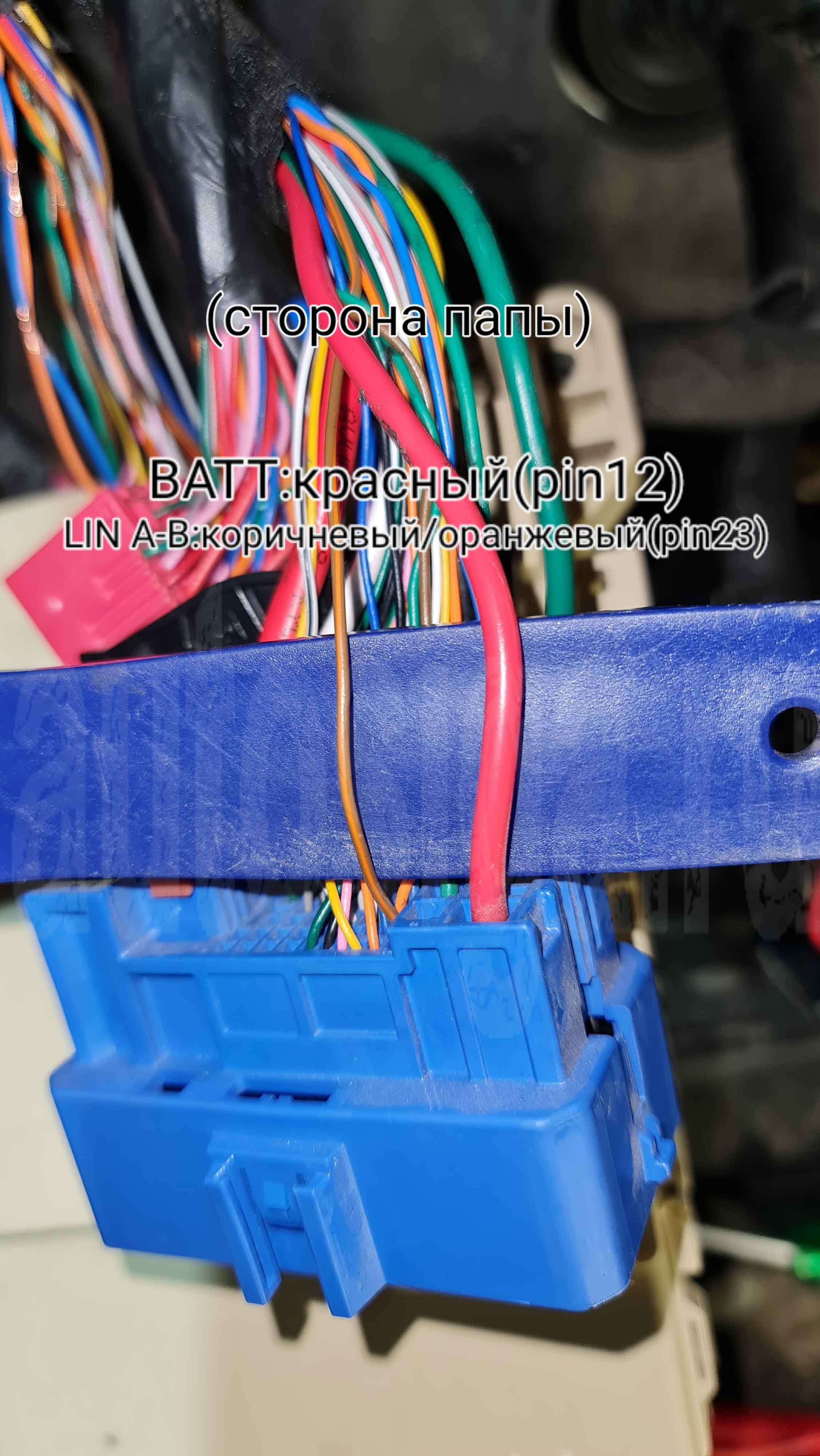

Lin – коричневый/оранжевый, +12В – красный толстый в разъёме сбоку блока предохранителей

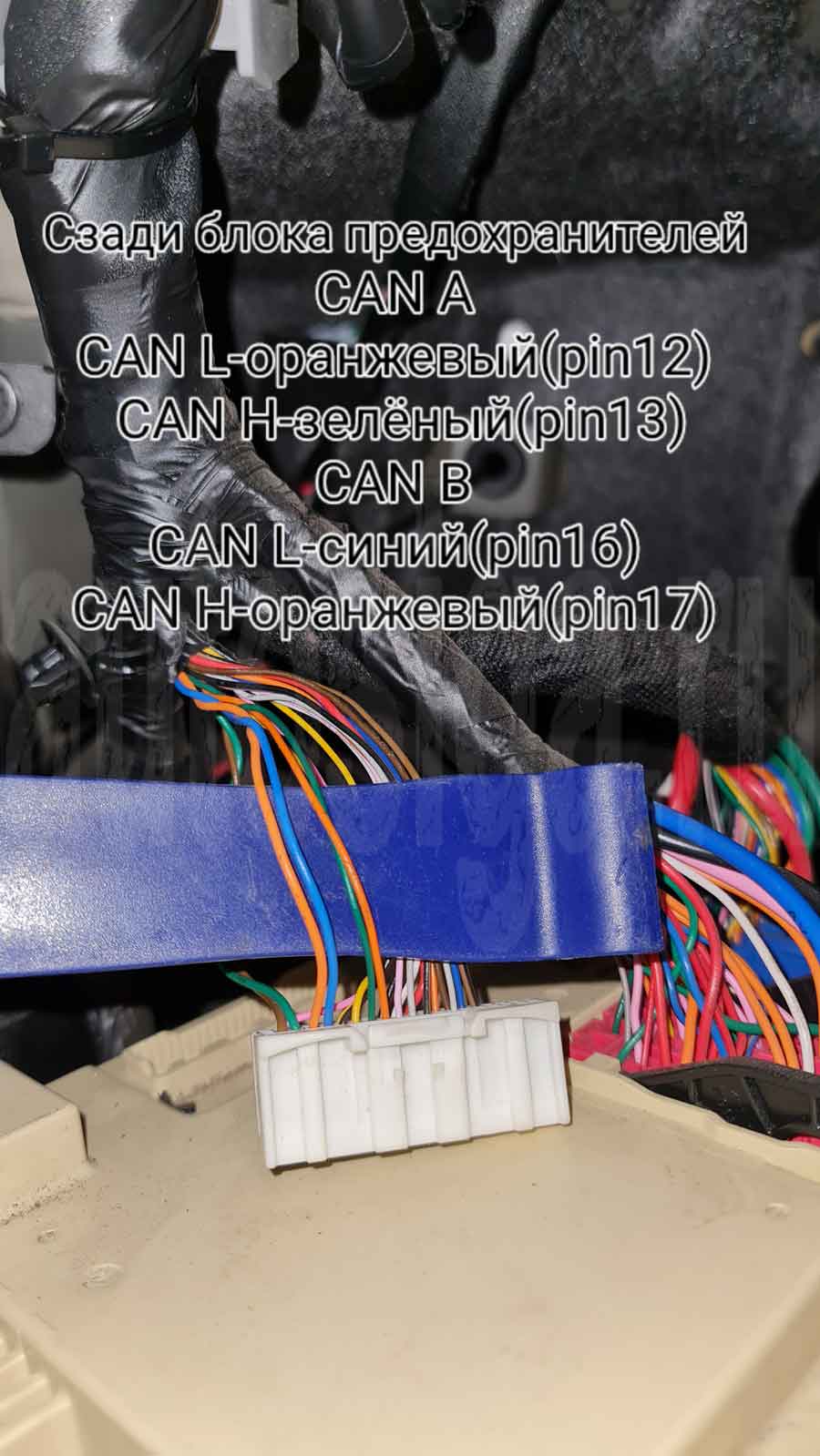

CAN-A-L – оранжевый, CAN-A-H – зелёный, CAN-B-L – синий, CAN-B-H – оранжевый сзади блока предохранителей в белом разъёме

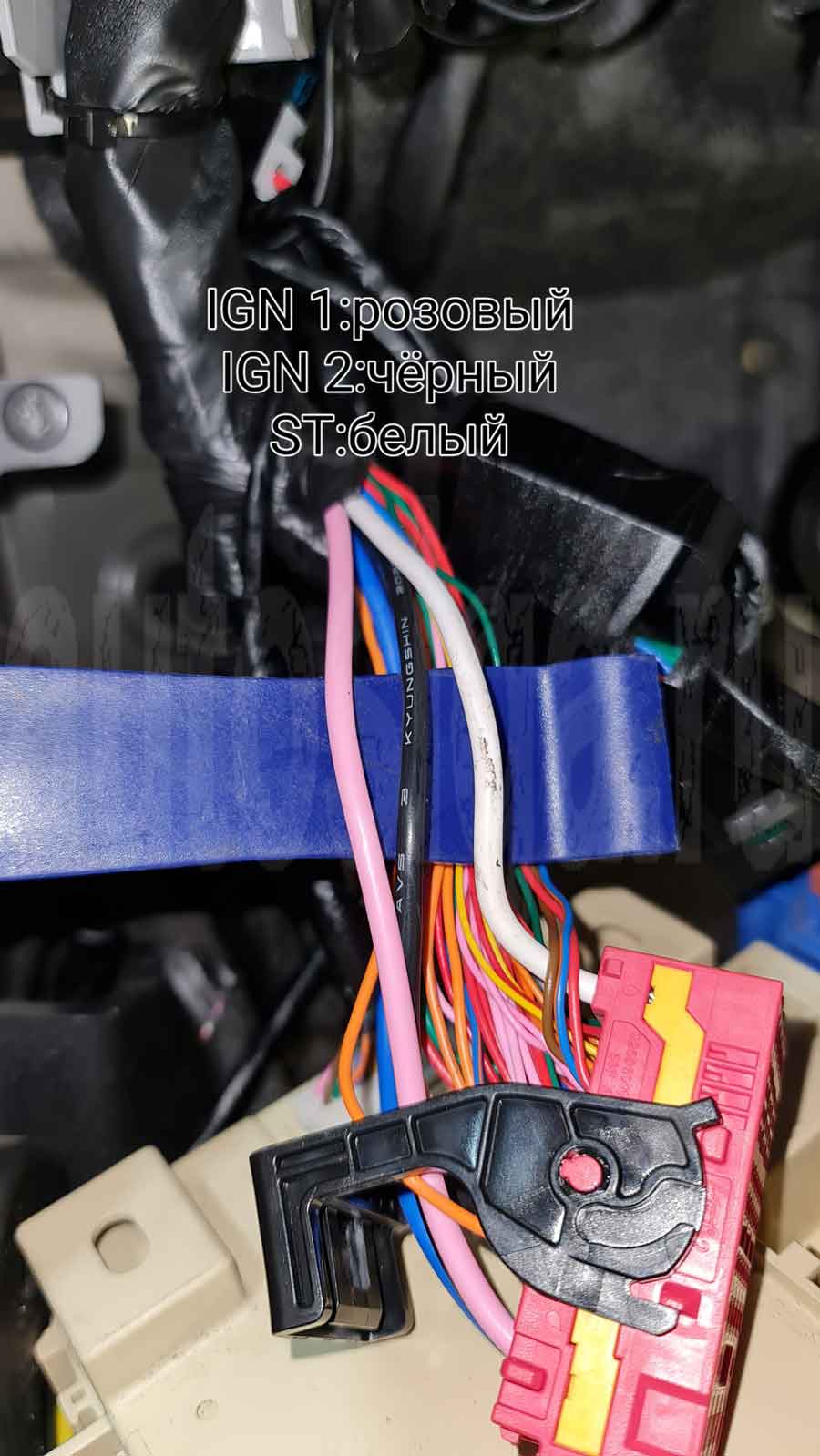

зажигание 1 – розовый, зажигание 2 – чёрный, стартер – белый в красном разъёме сзади блока предохранителей
