1. Точки подключения автосигнализации на Hyundai ix 35

Замок зажигания:
+12 – розовый и красный
Зажигание 1 – оранжевый
Зажигание 2 – синий
Стартер – зеленый

Монтажный блок, правый большой белый разъём:
концевик водительской двери – зелёно-оранжевый
концевик пассажирской двери – розово-чёрный
концевик задней левой двери – жёлто-чёрный
концевик задней правой двери – серо-чёрный
концевик багажника – белый
Все концевики отрицательные

Габариты – зелёный и жёлтый

Управление центральным замком (-) – сине-чёрный (запирание), серо-чёрный (отпирание)

Генератор – зелёный в правом верхнем углу монтажного блока, белый разъем.

На механике нужно рвать через реле любой провод на педали сцепления для запуска.

2. Точки подключения автосигнализации на Hyundai Lantra

От замка зажигания:
+12В – синий с красным
зажигание – чёрный с белым
стартер – чёрный с жёлтым

повороты – зелёный с белым и зелёный с красным провода в 21 контактном разъеме над коробкой предохранителей

блокировка двигателя – разрезать чёрный с красным провод, присоединенный ко второму слева в нижнем ряду реле в блоке реле под рулевой колонкой. Блокировка должна производиться с использованием дополнительного реле

концевики дверей – подсоединиться к красному проводу (входящему), или жёлтому проводу (выходящему) в 18-и контактном разъеме над коробкой предохранителей под рулевой колонкой

концевик багажника – подсоединиться к синему проводу в 18-и контактном разъеме над коробкой предохранителей под рулевой колонкой

стеклоподъёмники (реверс, остающийся на массе):
подъем левого окна – разрезать синий с белым провод (плюс при закрывании) в 13-и контактном разъеме в водительской двери
подъем правого окна – разрезать жёлтый с синим провод (плюс при закрывании) в жгуте из водительской двери
Для автоматизации подъема задних стекол используйте еще один блок управления, обеспечив раздельное питание устройств
подъем заднего левого окна – разрезать синий с чёрным провод (плюс при закрывании)
подъем заднего правого окна – разрезать жёлтый с коричневым провод (плюс при закрывании) в жгуте из водительской двери

3. Точки подключения автосигнализации на Hyundai Matrix

Замок зажигания
+12 – красный
АСС – синий
Зажигание 1 – оранжевый
Зажигание 2 – желтый
Стартер – зелёный

Левый порог:
Бензонасос – серый
Стоп – зелёный

В малом щитке приборов, возле руля:
Двери (-) – зеленый. Синий разъем.
Багажник (-) – синий/коричневый. Синий разъем.
Повороты – зеленый в синем разъеме и синий/оранжевый в белом разъеме

4. Фото точек подключения автосигнализации на Hyundai Matrix

Разбираем салон Hyundai Matrix для удобства подключения автосигнализации.

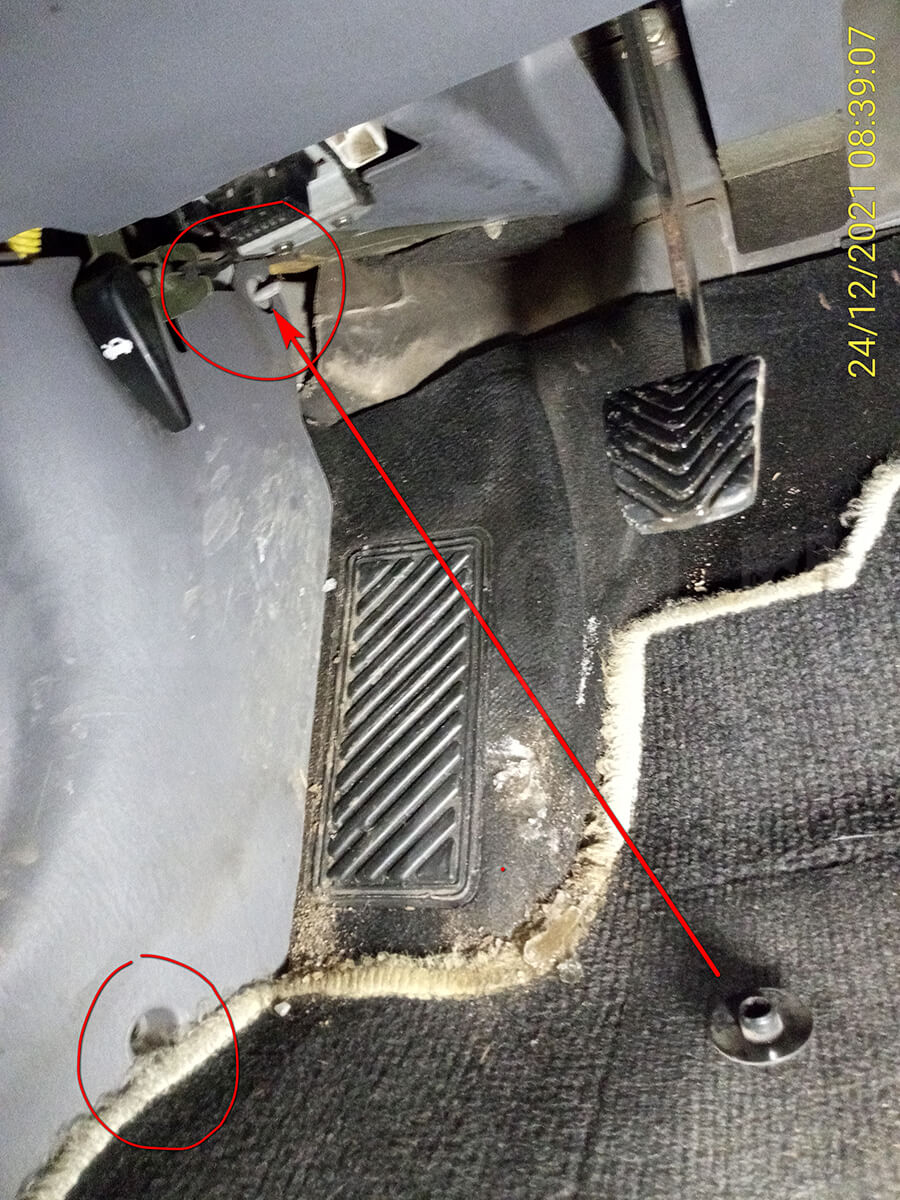

Hyundai Matrix – снятие накладки левого порога
Крепление накладки левого порога

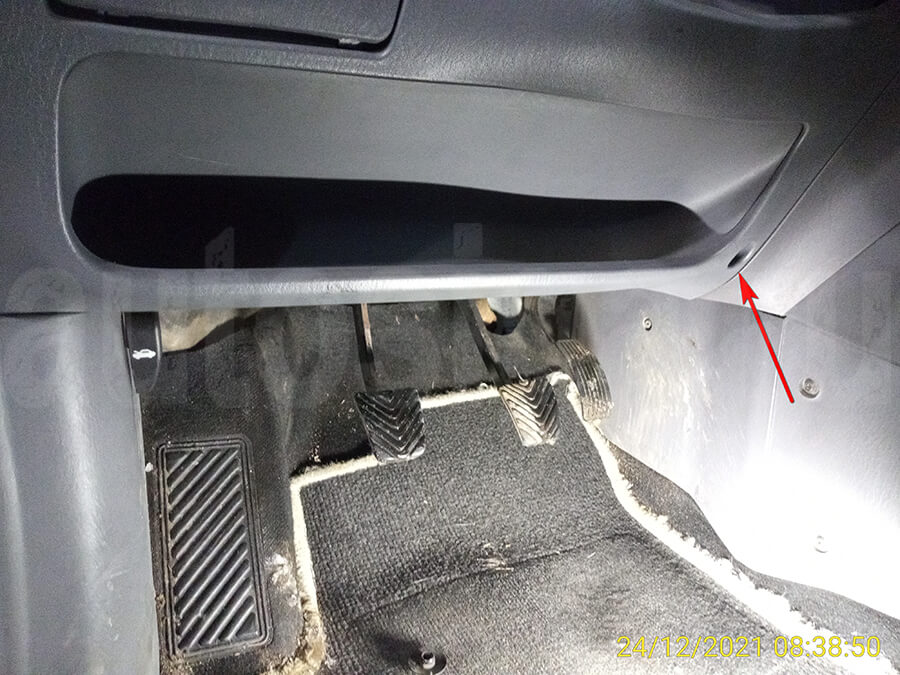

Hyundai Matrix – снятие накладки под рулевой колонкой
Крепление накладки под рулевой колонкой справа

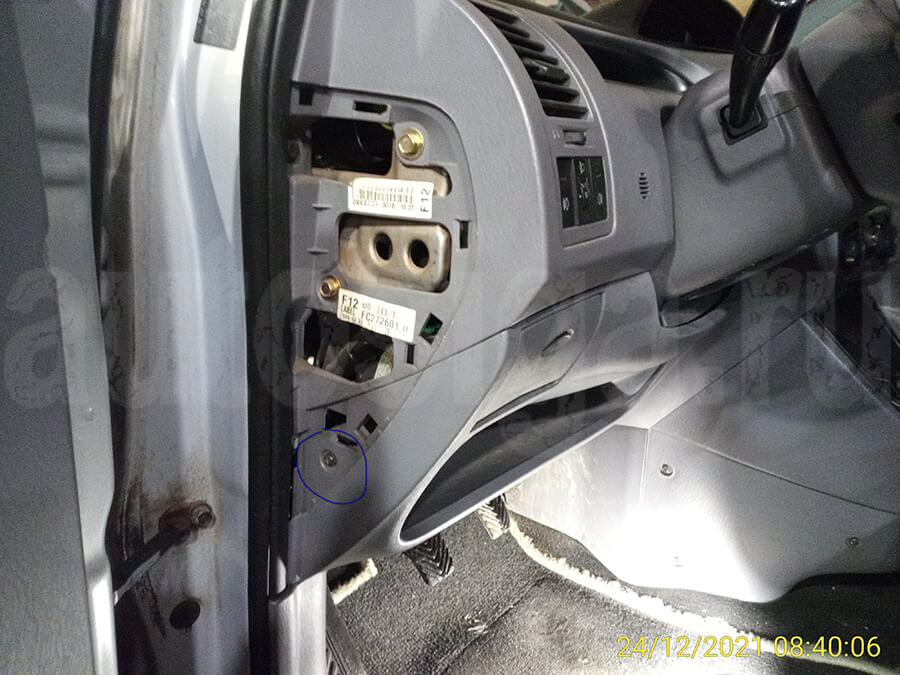

Hyundai Matrix – снятие накладки под рулевой колонкой – часть 2
Крепление накладки под рулевой колонкой – саморез слева

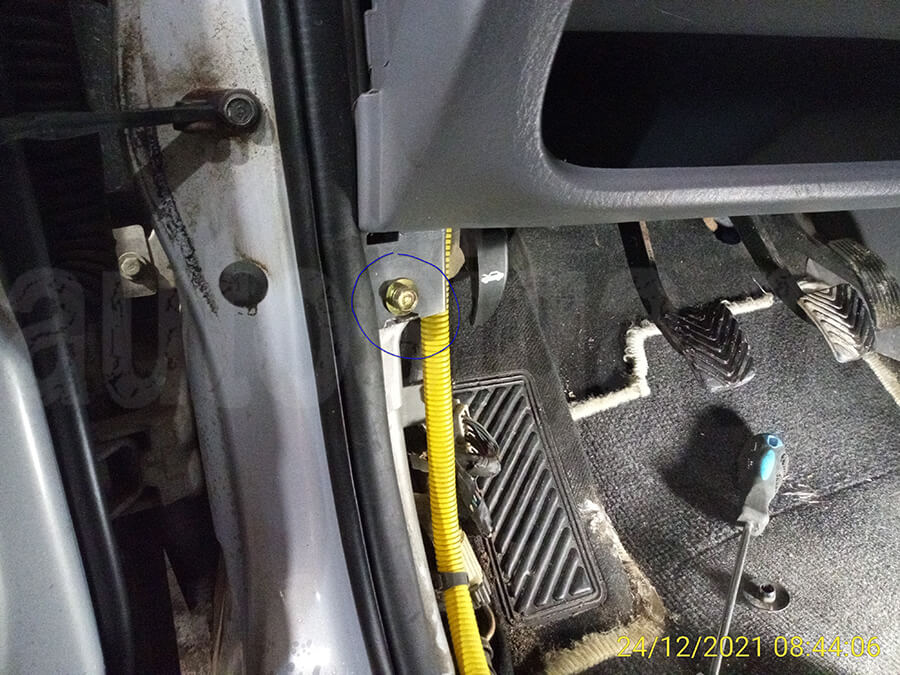

Hyundai Matrix – снятие накладки под рулевой колонкой – часть 3
Крепление накладки под рулевой колонкой – болт слева

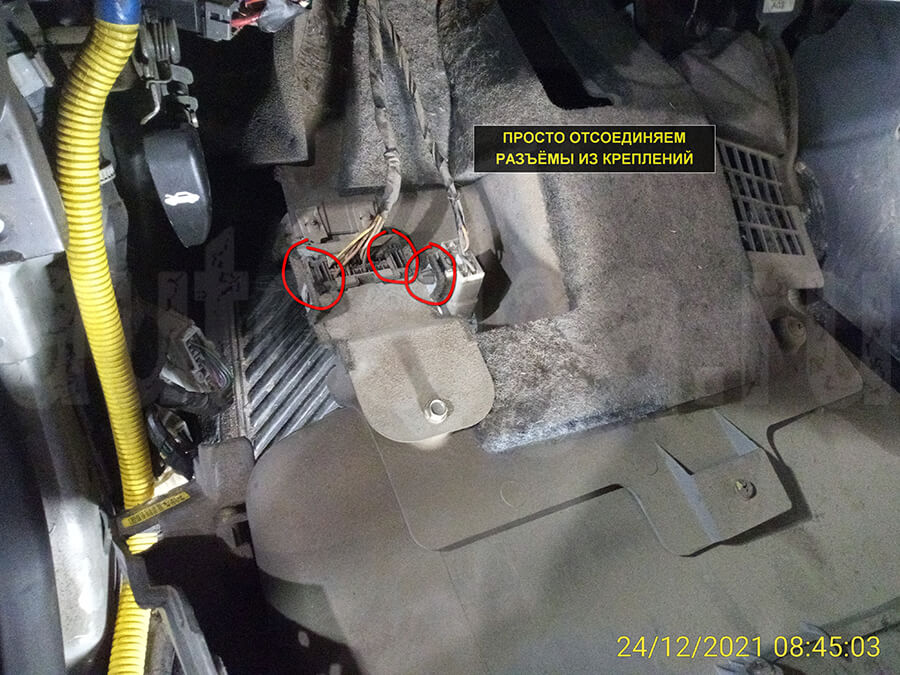

Hyundai Matrix – снятие накладки под рулевой колонкой – часть 4

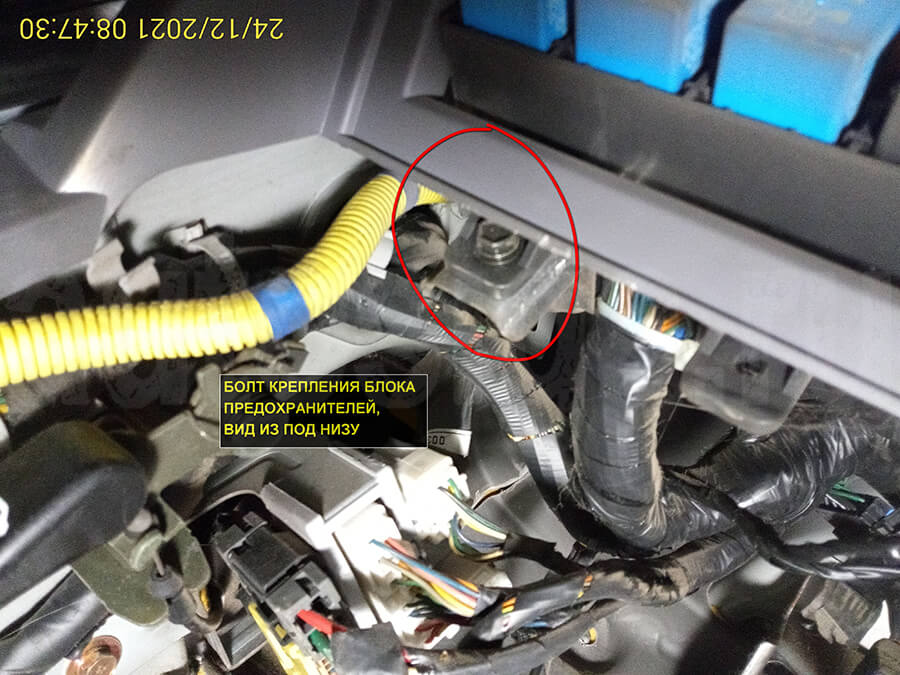

Hyundai Matrix – снятие блока предохранителей
Болт крепления блока предохранителей

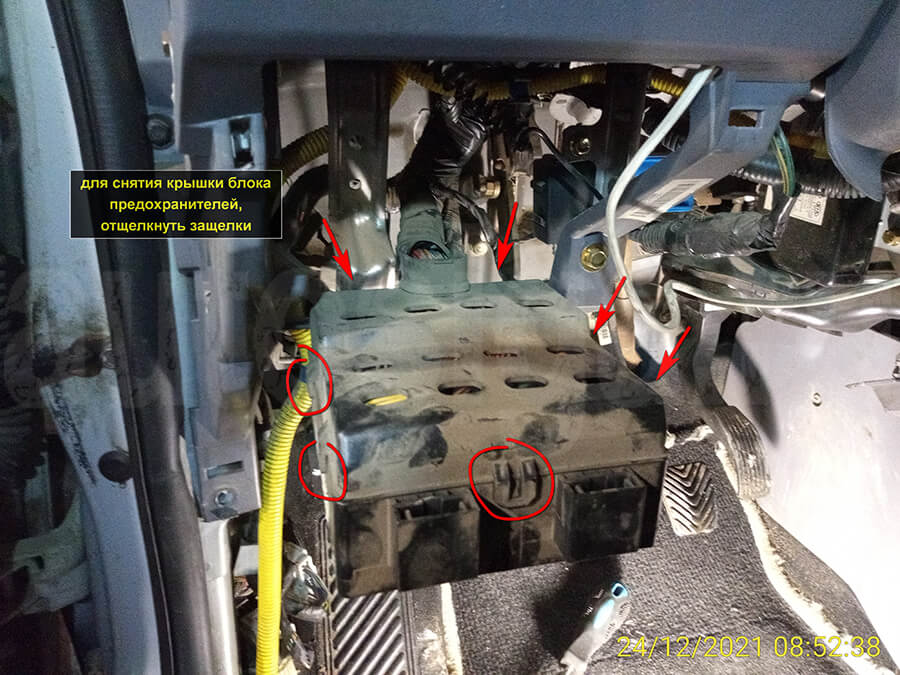

Hyundai Matrix – снятие крышки блока предохранителей
Снятие задней крышки блока предохранителей

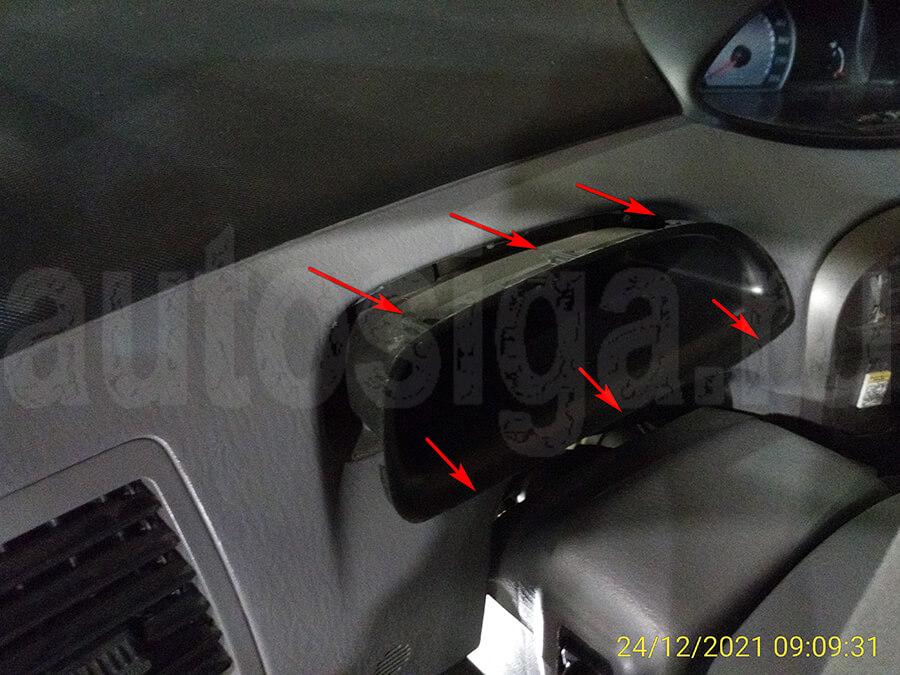

Hyundai Matrix – снятие малой панели приборов
Снятие малой панели приборов

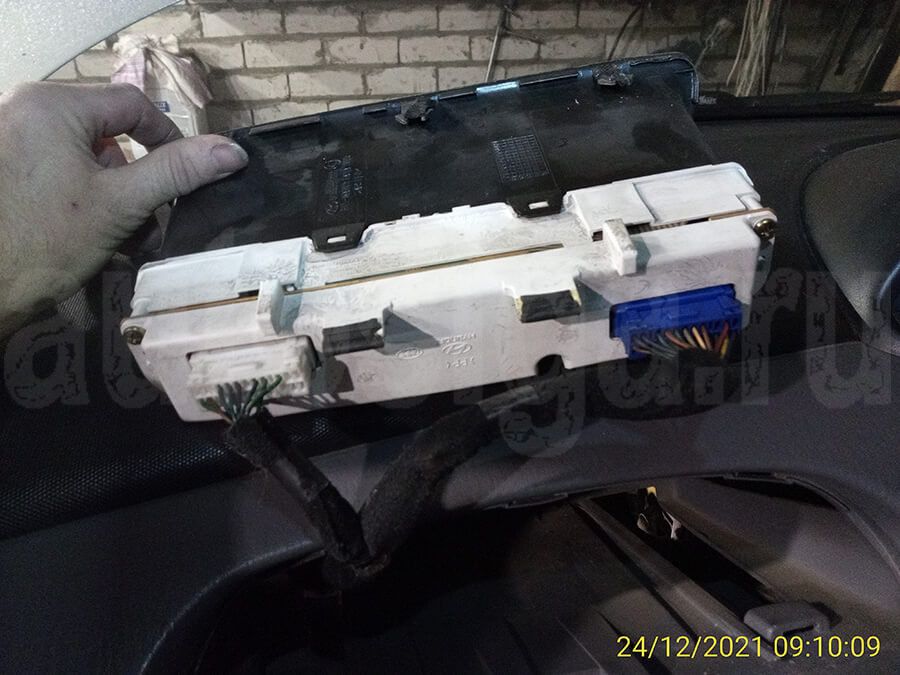

Hyundai Matrix – разъёмы малой панели приборов
Вид малой панели приборов сзади

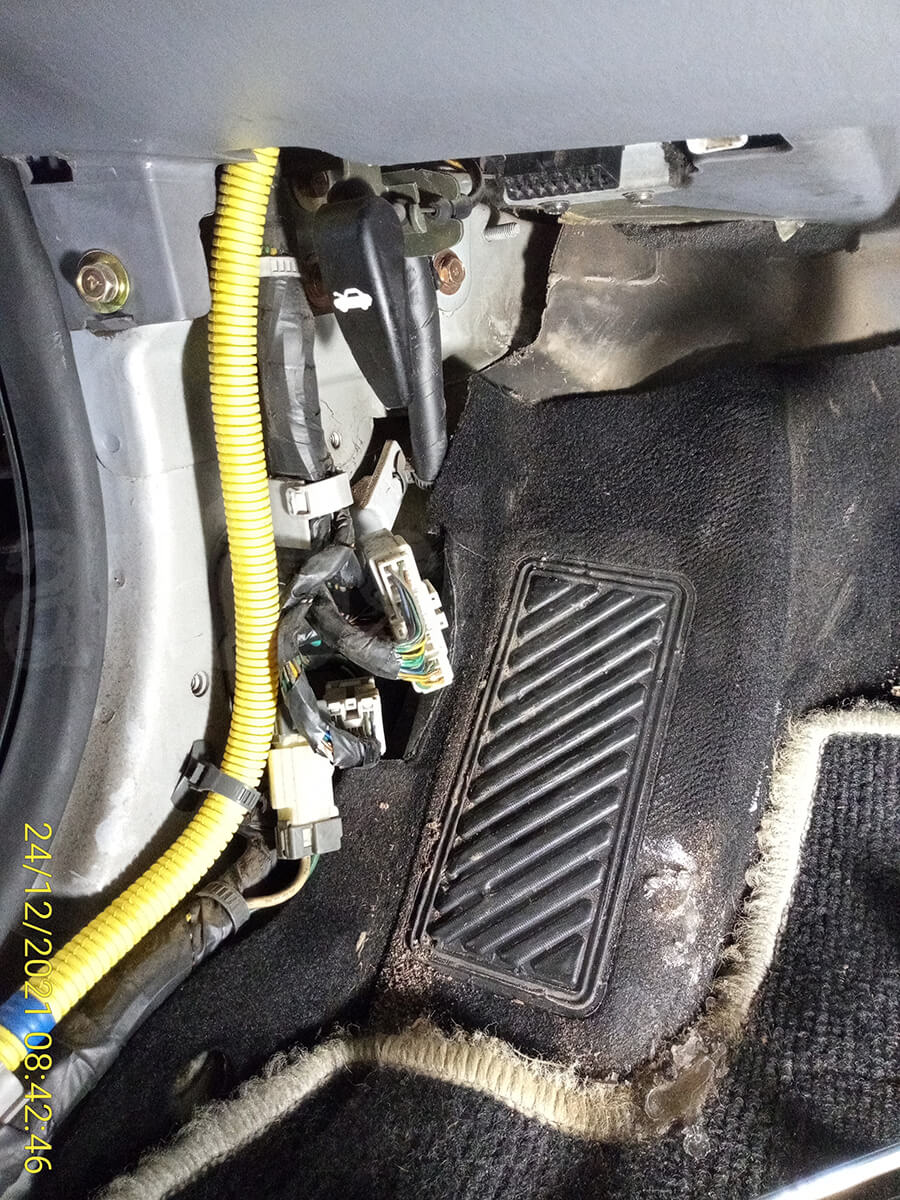

Hyundai Matrix – разъёмы за левой кик-панелью
Разъёмы левого порога

Подключаем силовые провода в жгуте от замка зажигания:
+12 – красный
Зажигание 1 – оранжевый
Зажигание 2 – желтый
АСС – синий
Стартер – зелёный

Массу – на болт за малой панелью индикации (около руля)

На малой панели приборов подключаем:
повороты – зелёный в синем разъёме и синий/оранжевый в белом разъёме
ручник – серый/чёрный (сдвоенный с датчиком тормозной жидкости) в синем разъёме
концевики дверей – зелёный в синем разъёме
концевик багажника – синий/коричневый в синем разъёме
генератор – синий/чёрный в белом разъёме

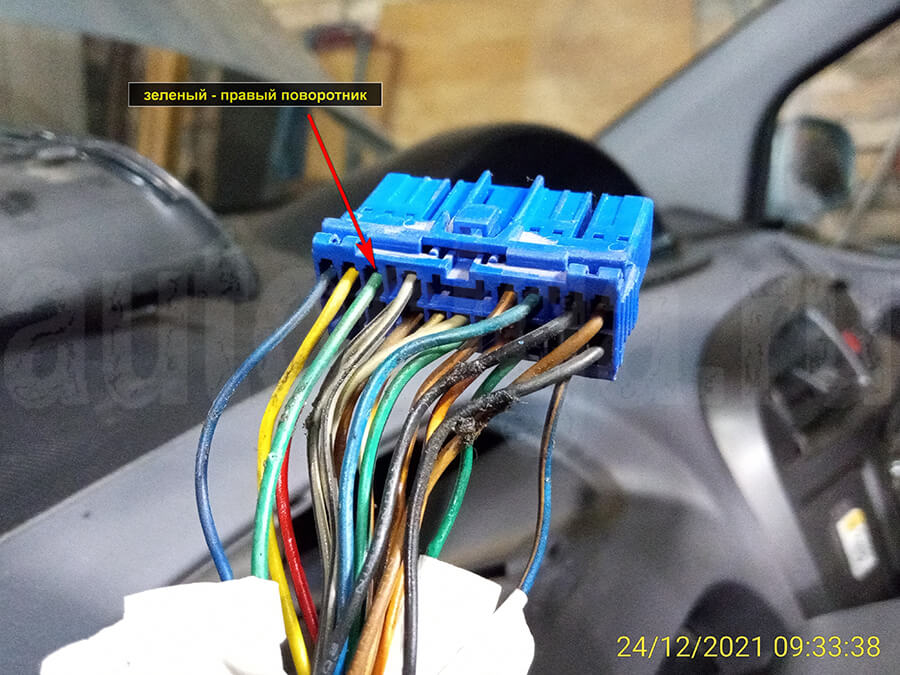

Hyundai Matrix – правый повортник
Зелёный – правый поворотник

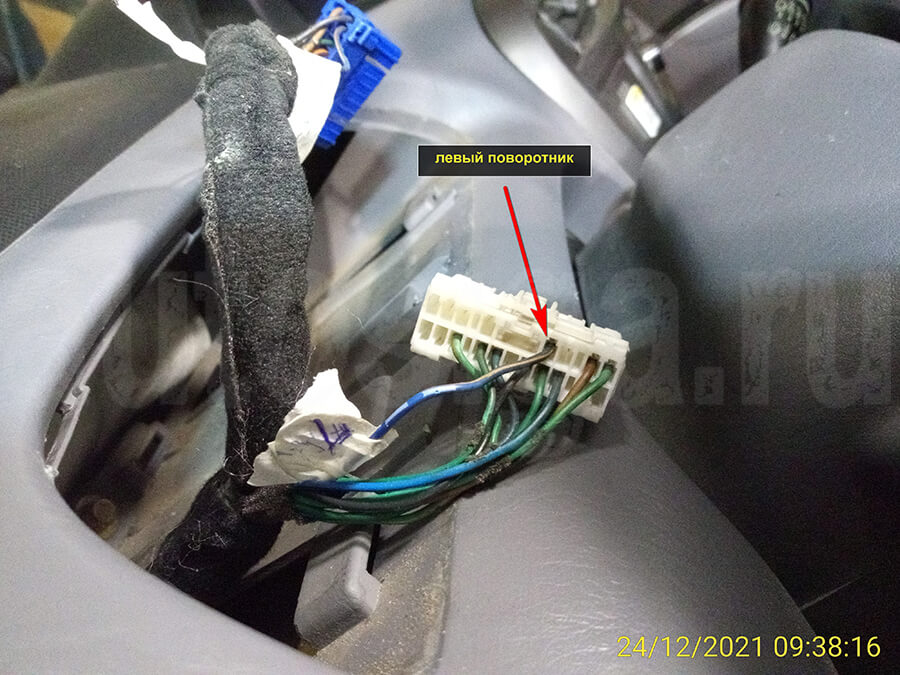

Hyundai Matrix – левый повортник
Синий/оранжевый – левый поворотник

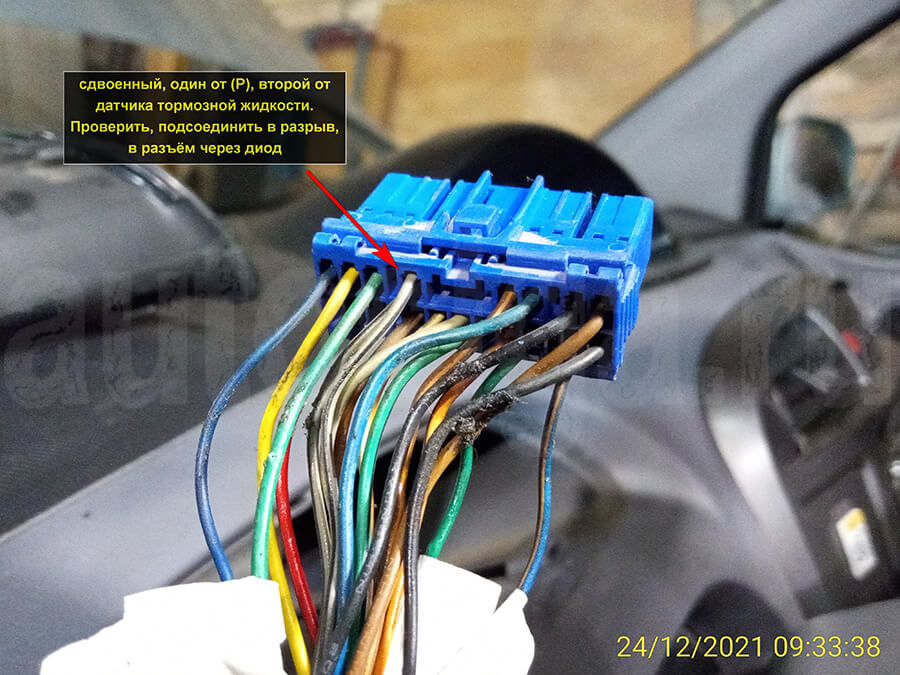

Hyundai Matrix – ручник
Серый/чёрный – ручник

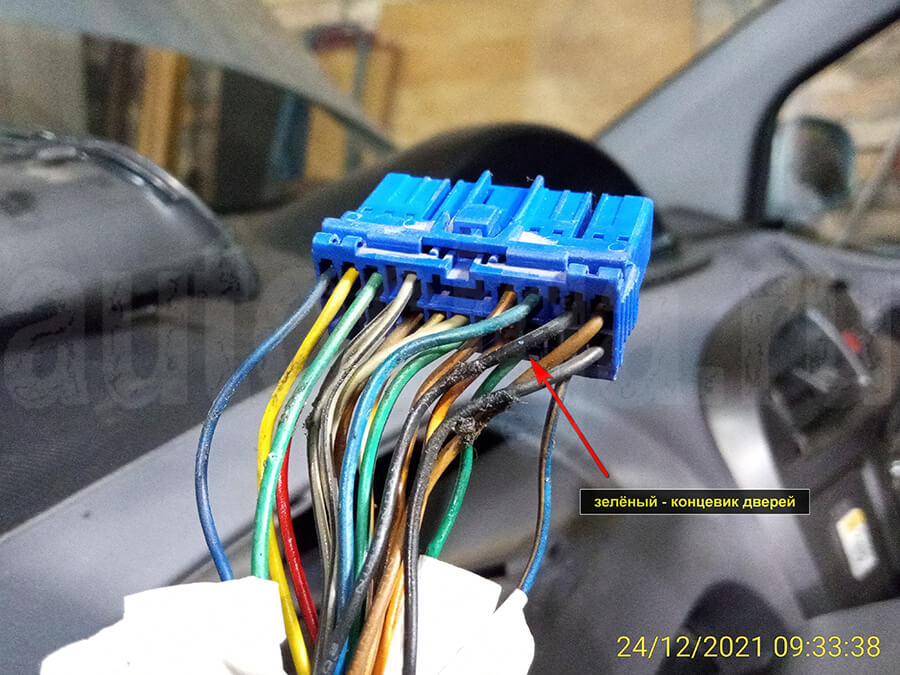

Hyundai Matrix – концевик дверей
Зелёный – концевик дверей

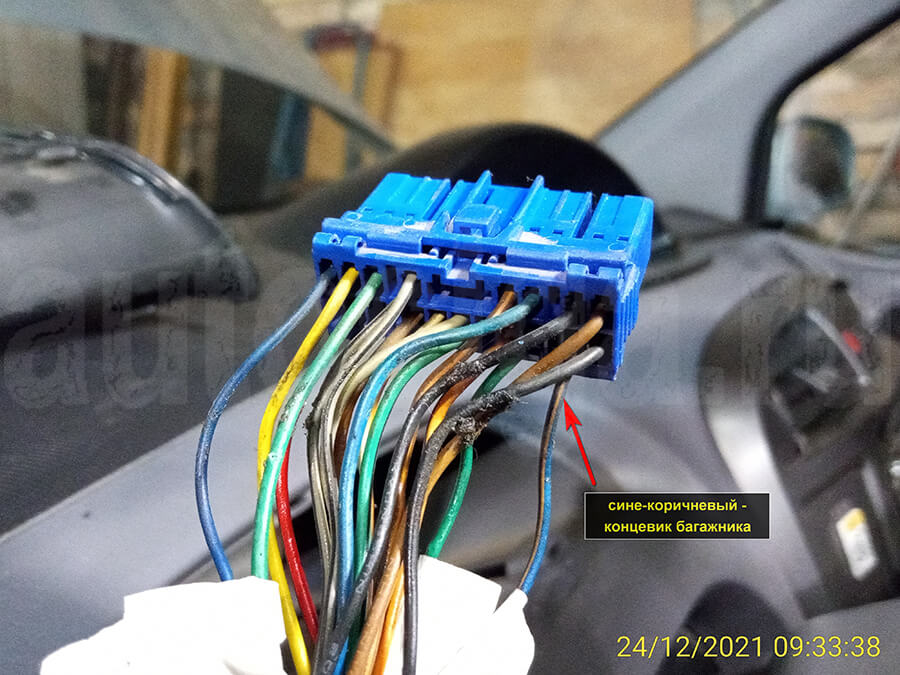

Hyundai Matrix – концевик багажника
Синий/коричневый – концевик багажника

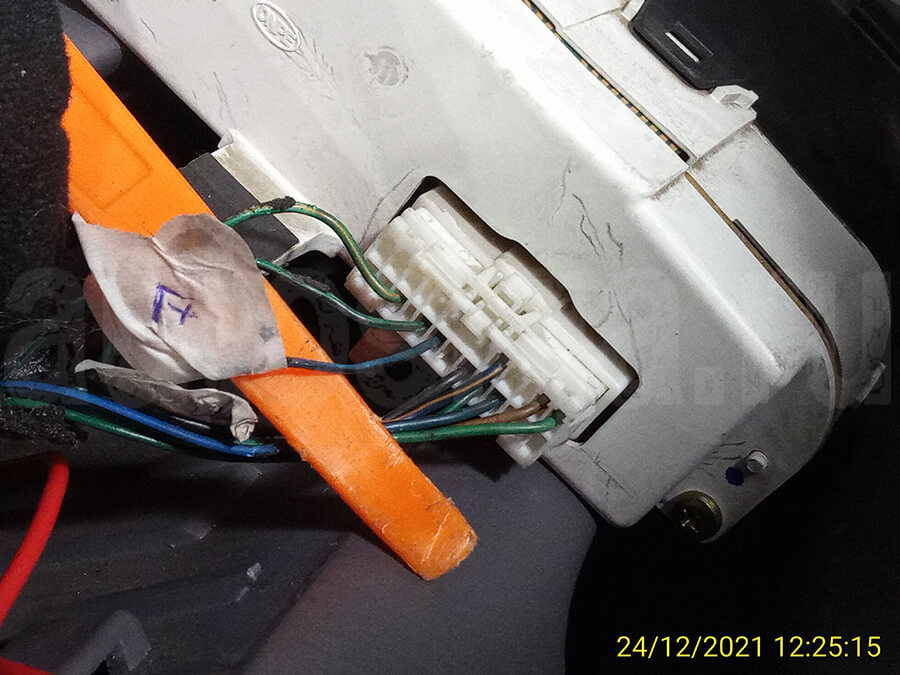

Hyundai Matrix – генератор
Синий/чёрный – генератор

К проводам поворотов можно подключиться и в левом пороге. Цвета те же, что и на панели: зелёный и синий/оранжевый.

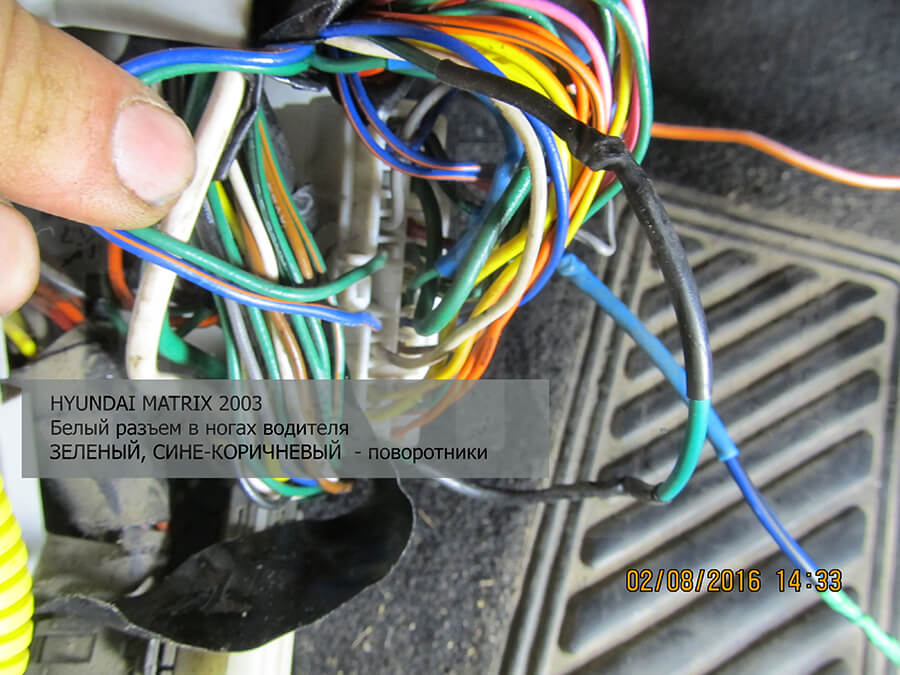

Hyundai Matrix – провода поворотов в пороге
Зелёный и синий/оранжевый – повороты

На тыльной стороне блока предохранителей подключаемся к проводам центрального замка:
запирание (-) – жёлтый
отпирание (-) – чёрный/оранжевый

Здесь же можно сделать блокировку.

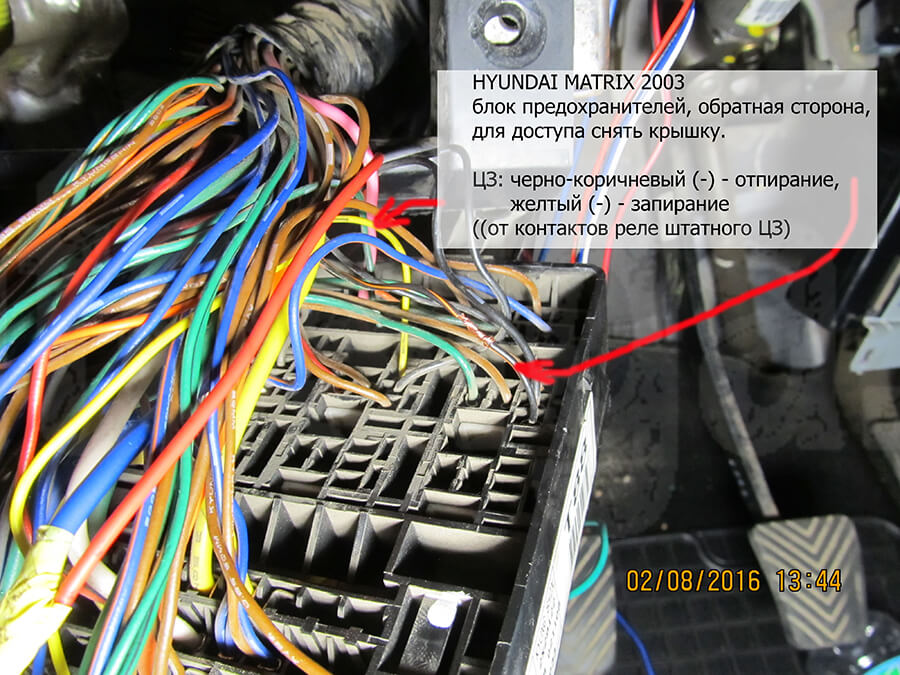

Hyundai Matrix – провода цз на блоке предохранителей
Жёлтый – запирание цз, чёрный/оранжевый – отпирание цз

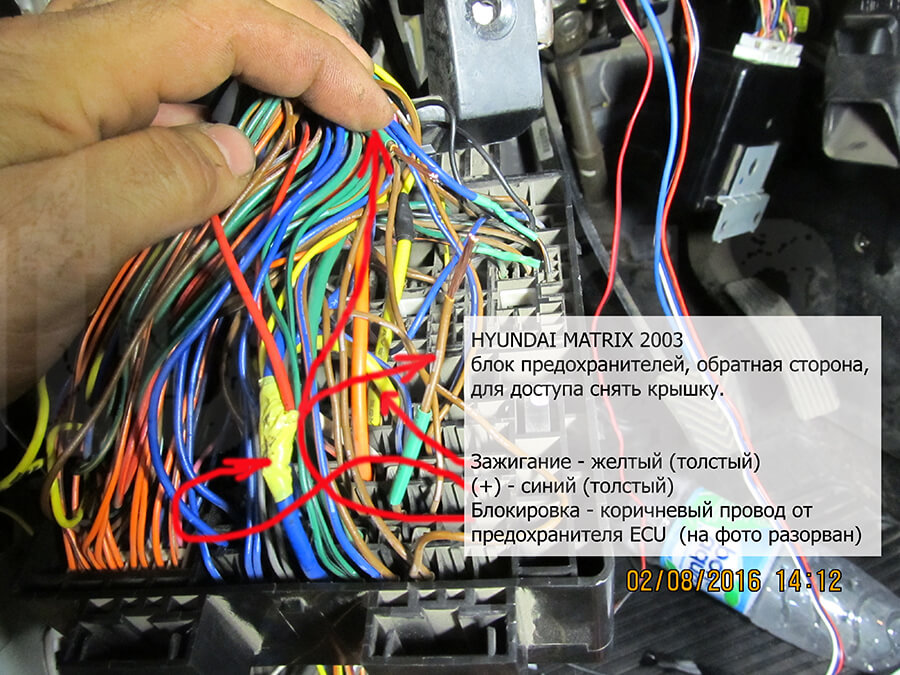

Hyundai Matrix – провод блокировки двигателя
Коричневый – блокировка двигателя

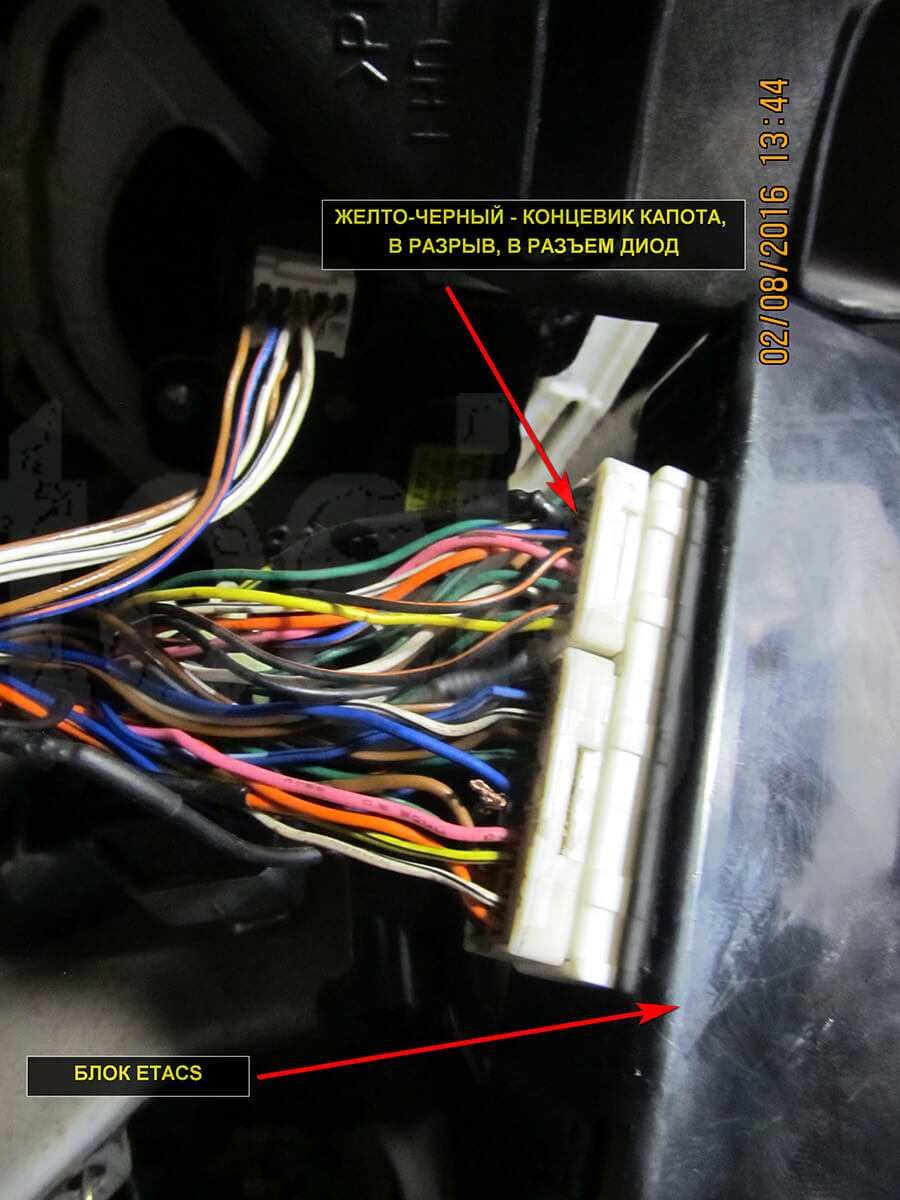

К концевику капота можно подключиться на малом разъёме блоке ETACS (жёлтый/чёрный провод). Также можно подключиться к нему непосредственно под капотом или установить свой.

Hyundai Matrix – провод концевика капота
Жёлтый/чёрный – концевик капота

Левый порог:
Бензонасос – серый
Стоп – зелёный

Тахометр – синий на форсунках (проверить!)

В дополнение к фото точкам подключения сигнализации на Hyundai Matrix Марат прислал фото установки и подключения пятиконтактного привода в водительскую дверь вместо штатного.

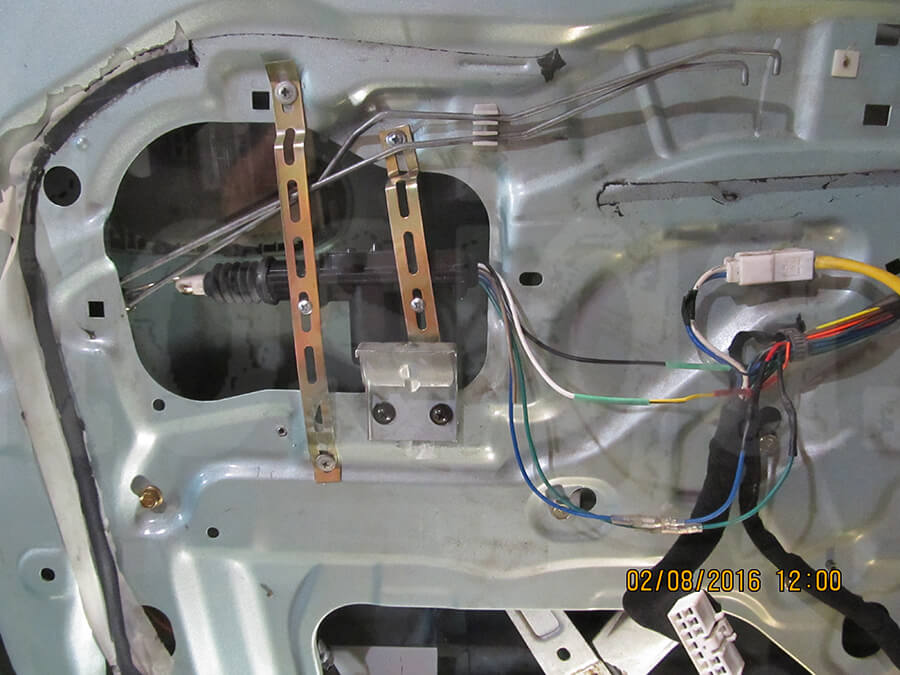

Hyundai Matrix – установка привода в дверь водителя

5. Точки подключения автосигнализации на Hyundai NF 2007

Жгут замка:
Стартер – зелёный                 АСС – зелёный
+12 – красный                         +12 – розовый
Зажигание 2 – оранжевый    Зажигание – синий

Панель приборов:
Повороты – оранжевый и белый (рядом) в среднем разъёме
Концевики дверей (-) – оранжевый/чёрный в правом разъёме
Концевик багажника (-) – зелёный/чёрный в правом разъёме
Тахометр – белый (рядом с оранжевым/чёрным) в правом разъёме

Тормоз – зелёный на лягушке

Центральный замок (-) – коричневый (запирание), разъём D блока предохранителей (контакт 12); жёлтый (отпирание), разъём E блока предохранителей (контакт 3)

Открытие багажника (-) – синий (контакт 2), разъём Е блока предохранителей

6. Точки подключения автосигнализации на Hyundai Pony

+12В – в коробке предохранителей к кабелю, идущему от батареи; «-»: к болту на кузове над коробкой предохранителей

блокировка двигателя (зажигание) – чёрный с белым провод в жгуте из моторного отсека, присоединенный к сопротивлению на стороне катушки зажигания

концевики дверей – подсоединиться к красному с чёрным проводу в 14-ти контактном разъеме за коробкой предохранителей

стеклоподъёмники (реверс, остающийся на массе):
подъем левого окна – разрезать чёрный с красным провод (плюс при закрывании)
подъем правого окна – разрезать чёрный с белым провод (плюс при закрывании) около 13-ти контактного разъема у кнопок управления
Для автоматизации подъема задних стекол используйте еще один блок управления, обеспечив раздельное питание устройств
подъем заднего левого окна – разрезать чёрный с жёлтым провод (плюс при закрывании)
подъем заднего правого окна – разрезать чёрный с зелёным провод (плюс при закрывании) в 13-ти контактном разъеме под кнопками управления

7. Точки подключения автосигнализации на Hyundai Porter

Панель приборов:
Двери (-) – синий/черный
Генератор – серый
Ручник – желтый/черный

Габариты – розовый на кнопке противотуманок

Замок зажигания:
+ 12 В – красный
зажигание – чёрный/белый
асс – синий/чёрный
стартер – чёрный/жёлтый

Привода в двери ставил свои.

Колокол установил за левым поворотником.

8. Точки подключения автосигнализации на Hyundai Porter 2

Замок зажигания:
+12В – красные
асс – белый
зажигание 1 – жёлтый
зажигание 2 – зелёный
стартер – оранжевый

Щиток приборов:

  • большой разъём:
    генератор – розовый
    ручник – розовый
    двери – зелёный
    повороты – зелёный и жёлтый
  • малый разъём:
    тахометр – коричневый
    зажигание – белый
    провода рядом

Стоп-сигнал – белый на лягушке

Центральный замок (силовые) – оранжевый и розовый из двери водителя

Резинка для перехода под капот находится за левой фарой. Фара крепится на двух болтах. Один болт на 6 под капотом, другой в районе левой стойки.

9. Фотографии точек подключения автосигнализации на автомобиль Hyundai Porter 2

Hyundai Porter 2

Большой разъём панели приборов:
повороты – зелёный и жёлтый
ручник – розовый
двери – зелёный
генератор – розовый

Установка автосигнализации на Hyundai Porter 2 – подключение к поворотам
повороты

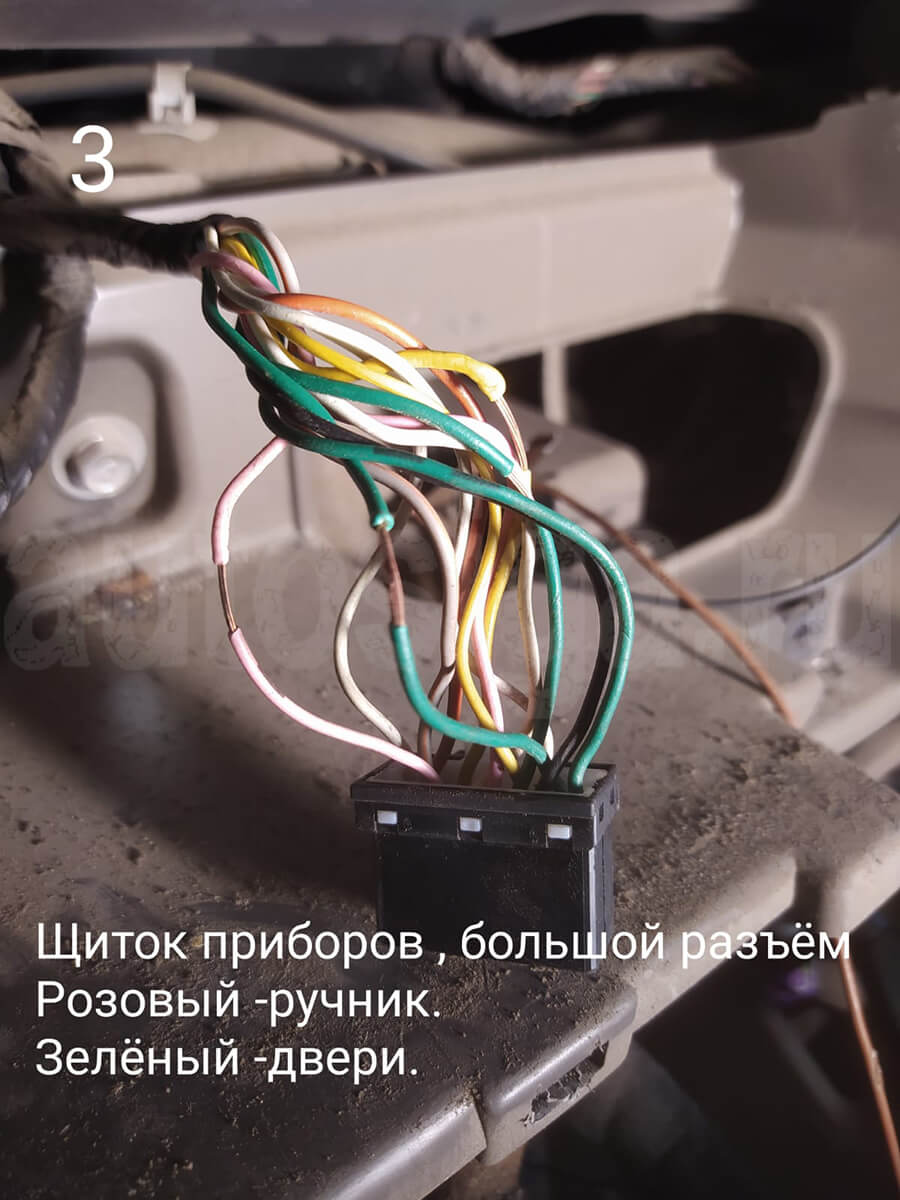

Установка автосигнализации на Hyundai Porter 2 – подключение к ручнику и концевикам дверей
ручник и двери

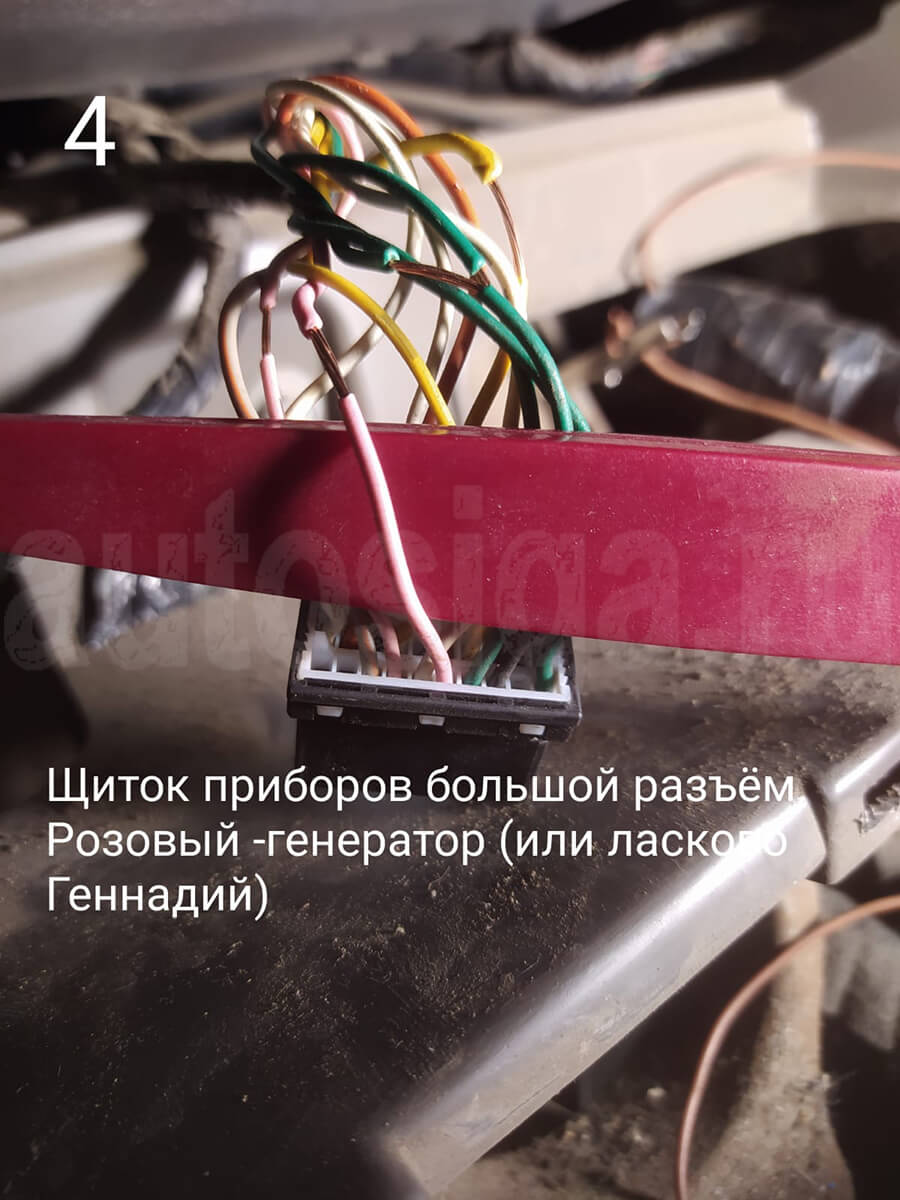

Установка автосигнализации на Hyundai Porter 2 – подключение к зарядке
генератор

Малый разъём щитка приборов:
тахометр – коричневый
зажигание – белый

Установка автосигнализации на Hyundai Porter 2 – подключение к тахометру и зажиганию
тахометр и зажигание

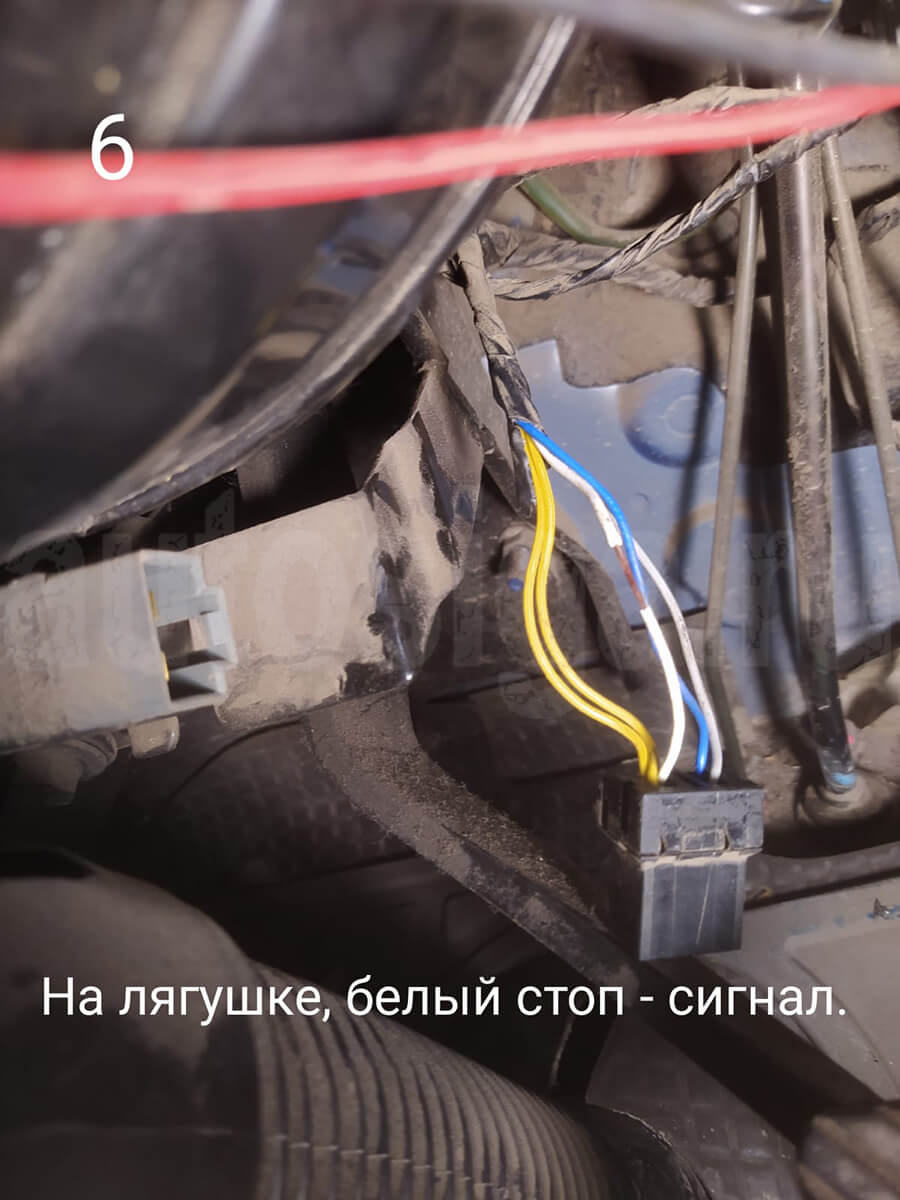

Стоп-сигнал – белый на лягушке

Установка автосигнализации на Hyundai Porter 2 – подключение к педали тормоза
стоп-сигнал

Центральный замок (сила) – оранжевый и розовый из двери водителя

Установка автосигнализации на Hyundai Porter 2 – подключение к цз
центральный замок

Сирену под капот.

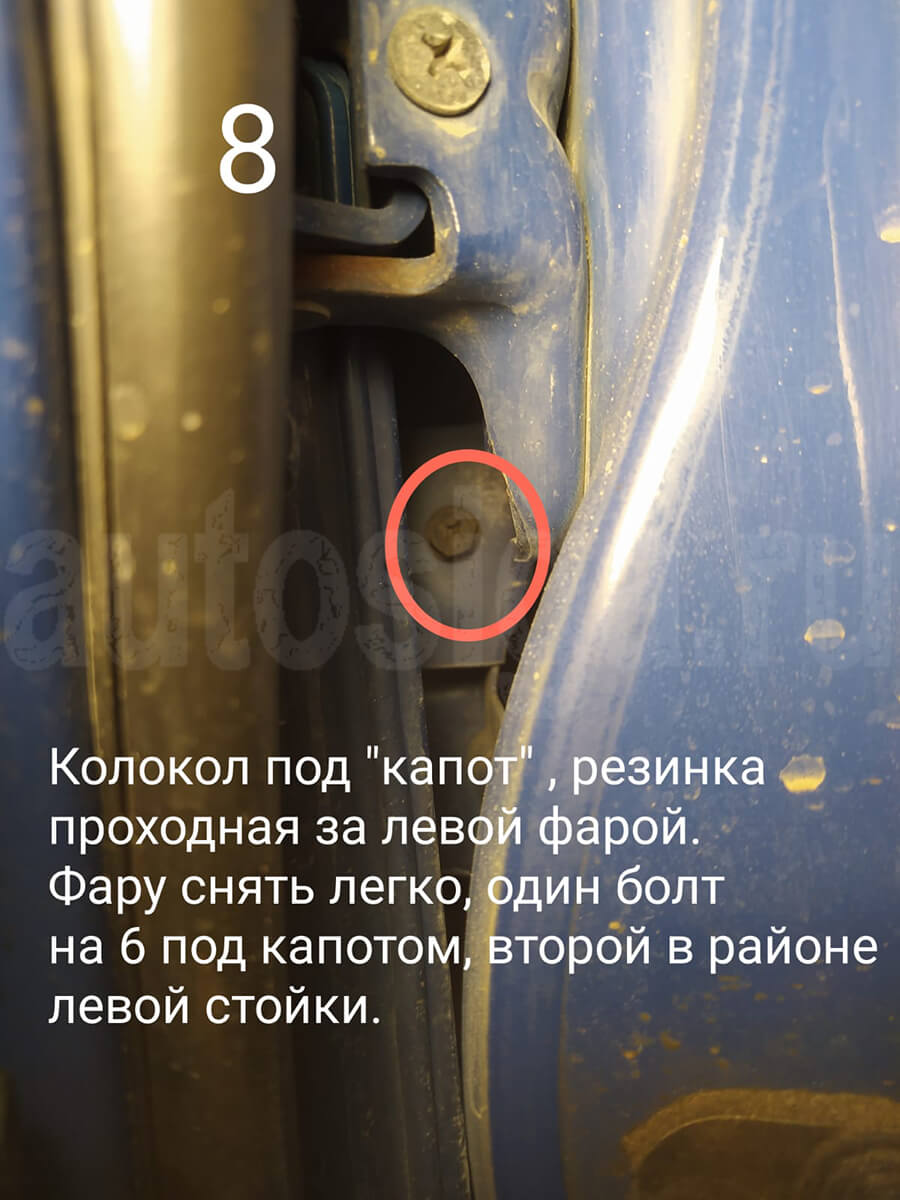

Установка автосигнализации на Hyundai Porter 2 – болт крепления фары
болт, крепящий фару

Замок зажигания:
+12В – красные
асс – белый
зажигание 1 – жёлтый
зажигание 2 – зелёный
стартер – оранжевый

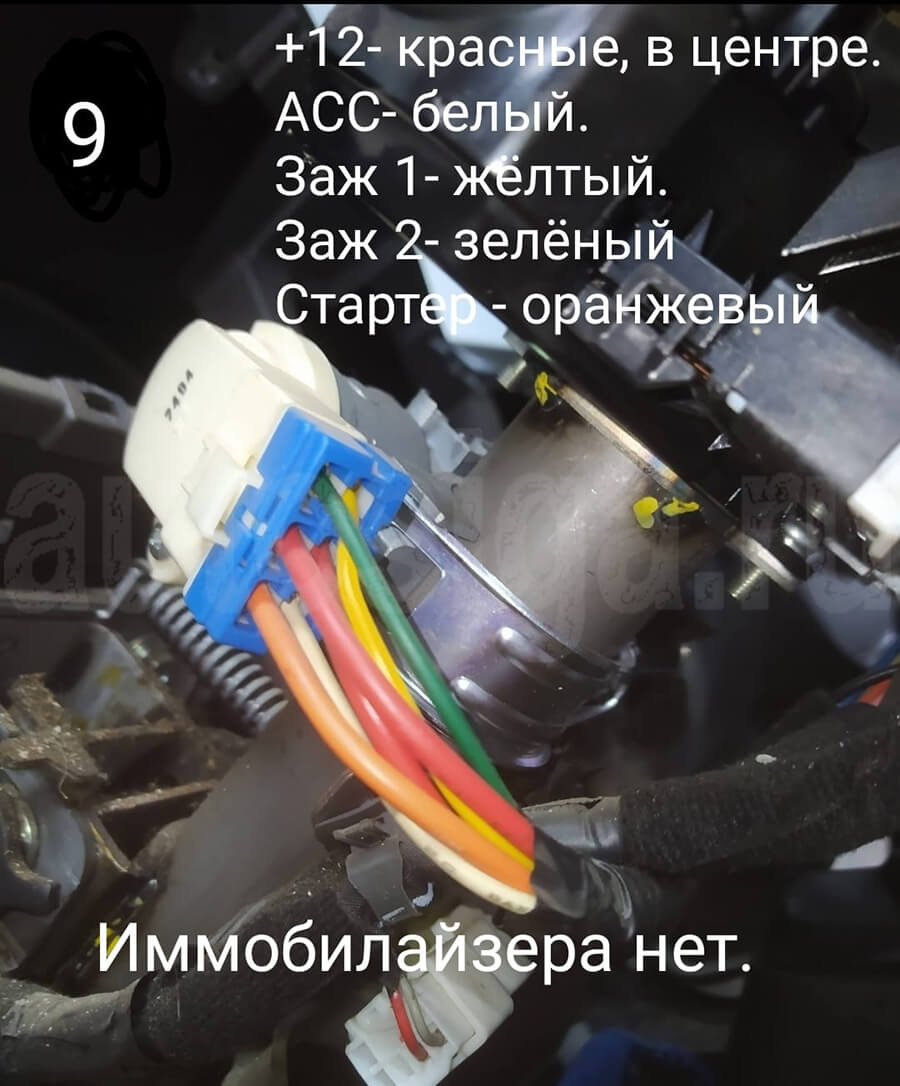

Установка автосигнализации на Hyundai Porter 2 – подключение к силовым цепям
силовые цепи на замке зажигания

Чтобы снять щиток приборов и магнитолу снимите рулевое колесо – работы на 3 минуты. Также снимите бардачок. Ниже бардачка тросик отопителя "тепло – холодно".

10. Точки подключения автосигнализации на Hyundai Santa Fe classic

Замок зажигания:
Оранжевый или красный – плюс
Синий – IG1
Розовый – IG2
Зеленый – АСС
Синий тонкий – стартер

Комбинация приборов:
Белый (средний) разъем:
Коричневый оранжевый (5) (рядом с белым черным) – давление масла
Синий (2) – поворот
Черный оранжевый (нижний ряд, второй справа) – концевики дверей
Черный (правый) разъем:
Синий черный (крайний) – поворот
Зеленый – ручник (второй с края)

Внизу в пороге водителя в чёрном разъеме:
Желтый провод – второй с края нижний ряд – концевик багажника и стекла

Центральный замок:
Монтажный блок снять, сзади белый разъем 4-х контактный (рядом с разъемом от AIRBAG – желтая гофра)
Желтый – запирание (-)
Белый черный – отпирание (-)

Стоп сигнал – белый разъем (где блокировка), зеленый черный (двойной) второй с края разъема
Блокировка – (дизель) белый разъем внизу слева в углу. Красный провод третий с края рядом с желтым тонким

Проход под капот (коробка автомат) – левее педали тормоза, там где заглушка в утеплителе, просверлить отверстие

Блок хорошо устанавливается за комбинацию.

11. Точки подключения автосигнализации на Hyundai Santa Fe 2001

На замке зажигания берём:
+12 Вольт – чёрный
зажигание – синий

В левой кик-панели:
Бензонасос - красный
ЦЗ запирание (минус) – жёлтый
ЦЗ отпирание (минус) – белый

На панели приборов:
Повороты – сине/чёрный
Концевик общий (отрицательный) – коричневый
Концевик багажника (отрицательный) – жёлтый

12. Точки подключения автосигнализации на Hyundai Santa Fe 2002 АКПП, 2.4L V6, бензин, ключ без чипа

Установка и подключение сигнализации на Hyundai Santa Fe 2002

Замок зажигания:
+12 – оранжевый или красный
IG1 – розовый (не должен пропадать при автозапуске)
IG2 – синий
ACC – зеленый
Starter – синий тонкий

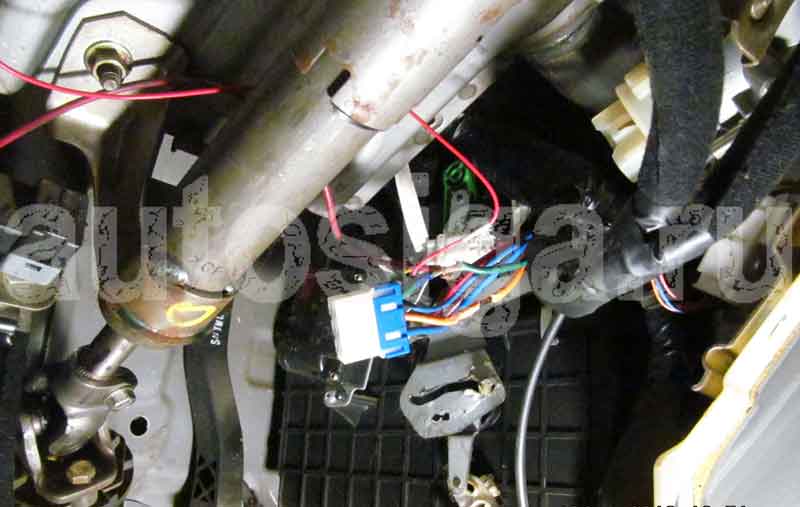

Подключение на замке зажигания
на фото разъем вытащен из разъема замка зажигания

Панель приборов

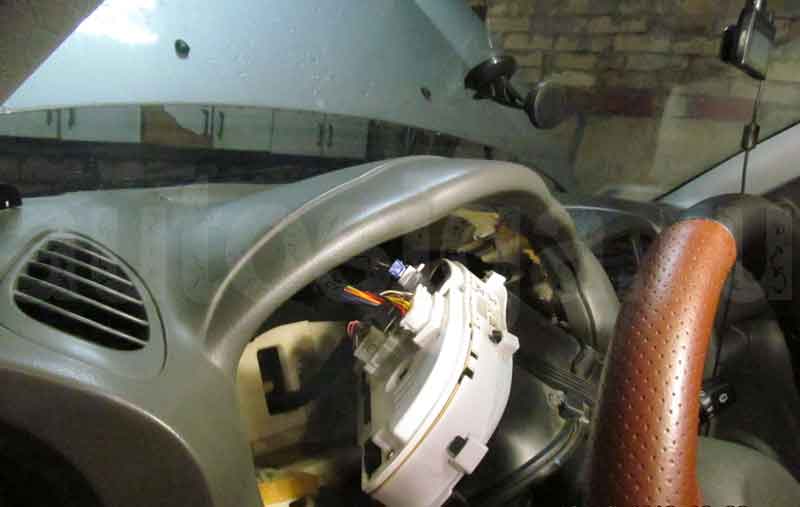

Подключение на приборной панели

Белый (левый) разъем (верхний ряд 1-8, нижний ряд 9-19):
индикация давления масла (не использовал) – коричневый/оранжевый [5]
левый поворотник (+) – синий [8]
концевики дверей (-) – черный/оранжевый [17]
концевик багажника и багажного стекла (-) – желтый [16]

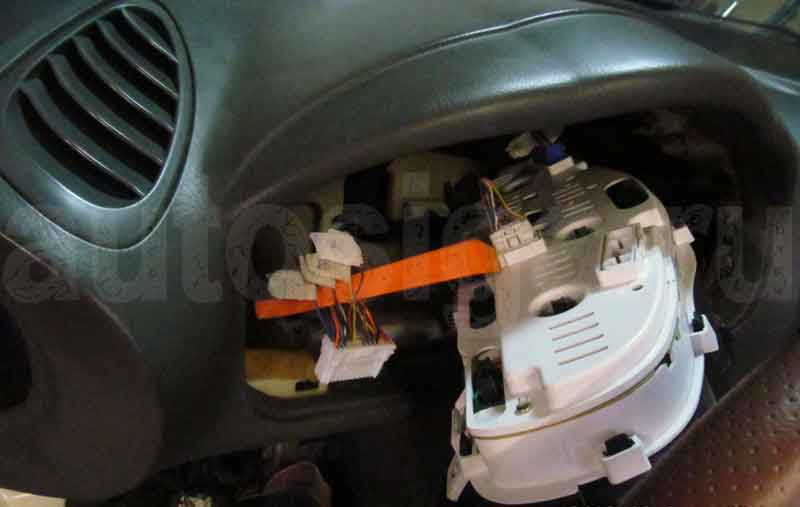

Подключение на белом разъёме приборной панели
левый поворотник, концевики дверей и багажника на Hyundai Santa Fe

Синий (правый) разъем (верхний ряд 1-11, нижний 12-22):
правый поворотник – синий/черный [1]
ручник – зеленый [19]
генератор – желтый/черный [18]

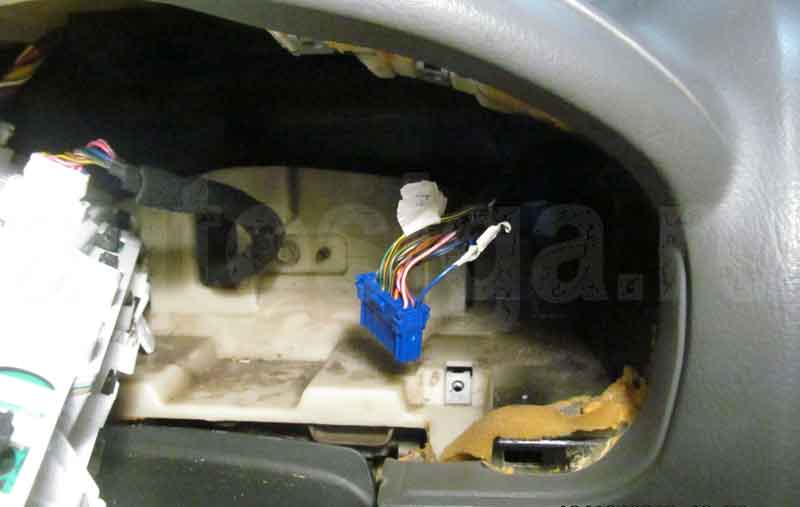

Подключение на синем разъёме приборной панели
правый поворотник, ручник, генератор

Управление центральным замком (нижний белый разъем в левой кик-панели [верхний ряд 1-12, нижний ряд 13-24]):
запирание (-) – желтый [14]
отпирание (-) – белый/черный [20]

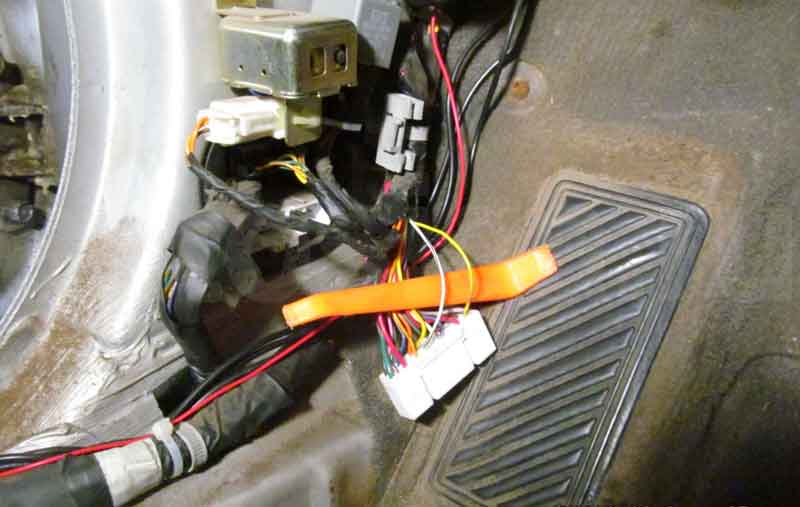

Подключение к центральному замку
центральный замок на Санта Фе – белый и жёлтый

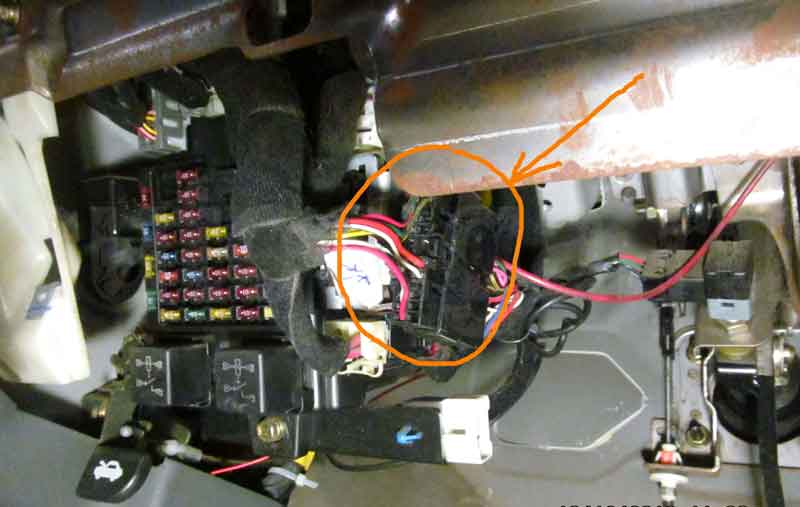

Датчик капота (-) – зеленый [22] в разъеме справа от диагностического разъема

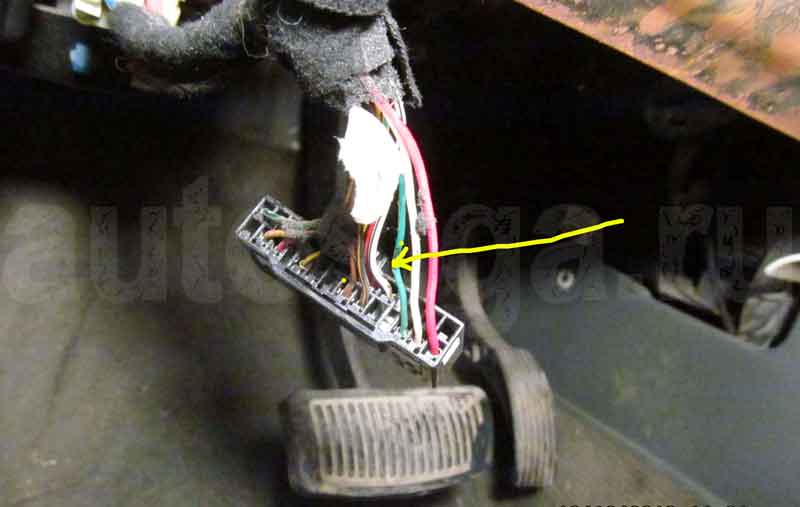

Подключение к концевику капота
разъём с концевиком капота

Подключение к датчику капота
концевик капота на Santa Fe 2002 – зелёный (pin 22)

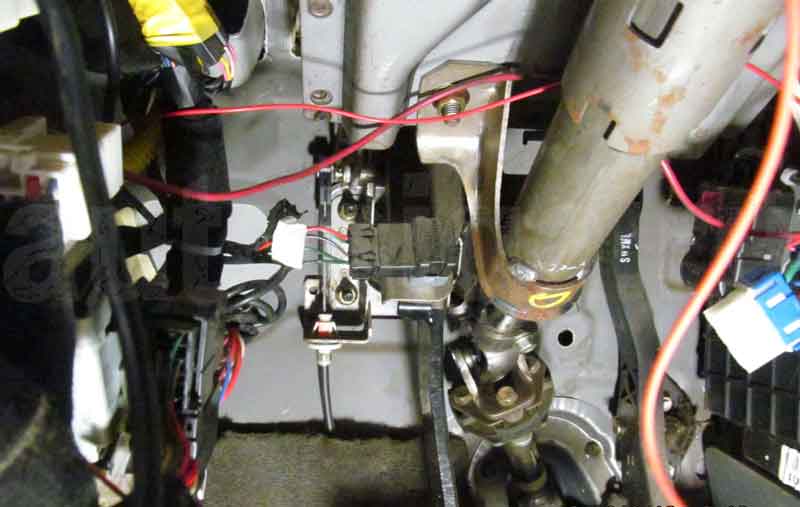

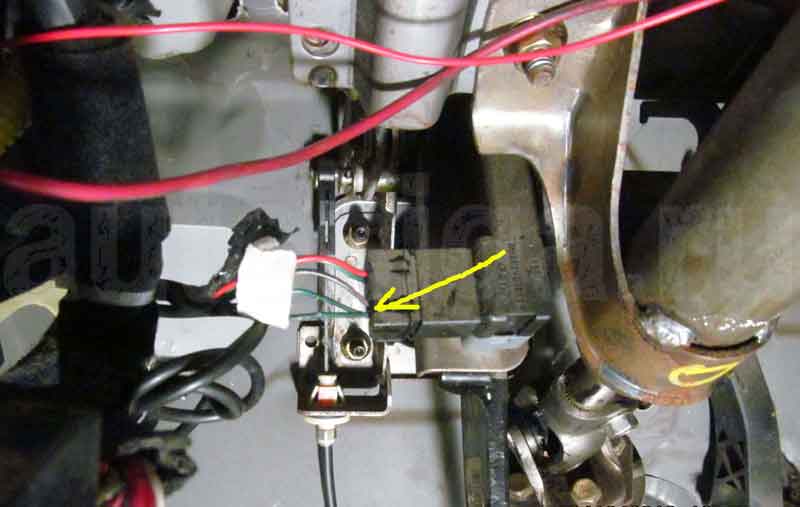

Стоп сигнал (+) – от датчика педали тормоза (зеленые сдвоенные провода)

Подключение к тормозу
разъём педали тормоза

Подключение к стоп сигналам
стоп – сдвоенные зелёные

Проход под капот (коробка автомат) – левее педали тормоза; там, где заглушка в утеплителе, просверлить отверстие.

Блок хорошо устанавливается за панель приборов.

Сирена крепится на подстекловой рамке.

13. Точки подключения автосигнализации на Hyundai Santa Fe 2008

Замок зажигания:
+ 12 – красный и розовый
зажигание – оранжевый
стартер – зелёный
кондиционер – синий

концевики дверей – оранжевый, панель приборов, малый разъем
концевик капота – красно-черный, зеленый разъем за щекой водителя
концевик багажника – зелёно-черный, панель приборов, малый разъем

повороты – белый (толстый) (панель приборов, средней величины разъем) и розовый (толстый) (панель приборов, большой разъем)

центральный замок (-) – сине-чёрный (запирание) и серо-чёрный (отпирание), коричневый разъем за щекой водителя
открытие лючка бензобака – синий-красный

зарядка – зелёный, панель приборов, малый разъем (сопротивление)

ручник (-) – коричнево-черный, панель приборов, малый разъем

Для обхода иммобилайзера использовал BP-2

14. Точки подключения автосигнализации на Hyundai Santa Fe 2010 SLX турбодизель

Замок зажигания:
+ 12 – красный и розовый
зажигание – оранжевый
стартер – зелёный
печка – синий

Кик-панель водителя:
концевики дверей (-) – оранжевый, коричневый разъём
концевик капота (-) – красно-черный, зелёный разъём
концевик багажника (-) – жёлто-черный, коричневый разъём
центральный замок (-) – сине-чёрный (запирание), серо-чёрный (отпирание), коричневый разъём

повороты – белый и розовый, блок предохранителей

зарядка – белый, генератор

ручник (-) – коричнево-черный, панель приборов, правый разъём
