Точки подключения и карты установок сигнализации на Hyundai Terracan, Tiburon

Новое

1. Точки подключения автосигнализации на Hyundai Terracan

Замок зажигания:
+ 12 – красный и жёлтый
асс – синий
стартер – чёрный
зажигание – белый
зажигание2 – зелёный

ц.з. (-) – жёлтый/чёрный и серый/оранжевый

повороты – белый (серый разъём щитка приборов) и белый/оранжевый (белый разъём щитка приборов)

концевик дверей (-) – оранжевый, серый разъём (5-ый) щиток приборов
концевик багажника (-) – оранжевый, серый разъём (2-ый) щиток приборов

зарядка – синий/оранжевый, чёрный разъём щиток приборов

тормоз – синий, педаль тормоза

2. Фотоотчёт по установке автосигнализации на Hyundai Terracan

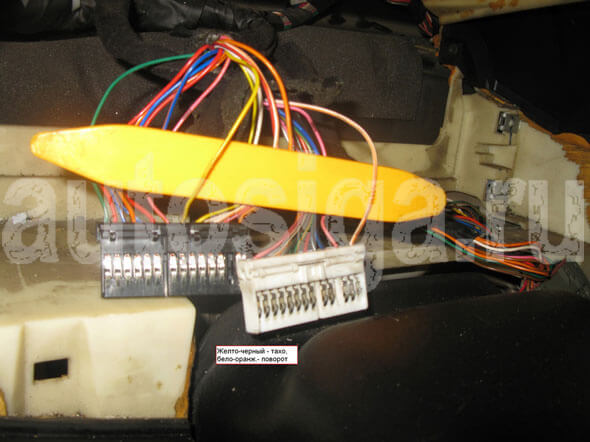

Повороты (+) - белый и белый/оранжевый, концевики дверей (-) - оранжевый тонкий, концевик багажника (-) - оранжевый, тахометр - жёлтый/чёрный подключаем в разъёмах за панелью приборов.

Установка автосигнализации на Hyundai Terracan

Установка автосигнализации на Hyundai Terracan

Силовые цепи для автозапуска на замке зажигания:
+ 12 - красный и жёлтый
зажигание - белый
стартер - оранжевый
асс - синий
зажигание 2 - зелёный

Установка автосигнализации на Hyundai Terracan

Подключение центрального замка

Установка автосигнализации на Hyundai Terracan

3. Точки подключения автосигнализации на Hyundai Tiburon 2008

Замок зажигания:
+12 – два красных провода по центру разъема
зажигание 1 – красный с края
зажигание 2 – розовый, при стартере пропадает
асс – оранжевый
стартер – белый

За панелью приборов:
левый разъём
поворот – синий/оранжевый
двери – желтый/черный

правый разъём
поворот – белый/оранжевый
багажник – зеленый/оранжевый
тахометр – белый

Концевик капота – можно использовать штатный около правой фары, развязать диодом.

Нижний 12-ти пиновый разъем снизу блока предохранителей:
управление замками дверей:
запирание (разрыв) – жёлтый, пин 8
отпирание только водительской двери (-) –  жёлтый (пин 8)
отпирание пассажирской двери – оранжевый рядом с жёлтым (пин 7), двойной импульс на открытие всех дверей (сигнал с личинки водителя)

Отпирание багажника (силовой) – синий в пороге водителя
