Точки подключения автосигнализации на Hyundai Coupe
+12В – в коробке предохранителей к кабелю, идущему от батареи
масса – к болту на кузове
повороты – зелёный с синим и зелёный с жёлтым провода в 11-ти контактном белом разъеме под рулевой колонкой
блокировка двигателя (зажигание) – чёрный с белым провод (+15 катушки зажигания), расположенный в 6-ти контактном черно-белом разъеме под рулевой колонкой
концевики дверей – подсоединиться к чёрному с красным проводу в 13-ти контактном белом разъеме под рулевой колонкой
концевик багажника – подсоединиться к коричневому с красным проводу в 21-контактном белом разъеме под рулевой колонкой
стеклоподъёмники (реверс, остающийся на массе):
подъем левого окна – разрезать чёрный с красным провод (плюс при закрывании) на кнопке управления в двери
подъем правого окна – разрезать чёрный с жёлтым провод (плюс при закрывании) в жгуте из водительской двери
Точки подключения автосигнализации на Hyundai Coupe S
+12В – в коробке предохранителей к кабелю, идущему от батареи
масса – к болту на кузове
повороты – зелёный с жёлтым и зелёный с синим провода в 21 контактном белом разъеме слева под рулевой колонкой
блокировка двигателя – зелёный с белым провод (15) реле топливного насоса в блоке реле слева от рулевой колонки
концевики дверей – подсоединиться к красному с чёрным проводу в 13-ти контактном белом разъеме слева от рулевой колонки
концевик багажника – подсоединиться к коричневому с красным проводу в 13-и контактном белом разъеме слева от рулевой колонки (в том же разъеме есть и провод дверных кнопок)
стеклоподъёмники (реверс, остающийся на массе):
подъем левого окна – разрезать синий провод (плюс при закрывании) в 7-ми контактном разъеме от кнопок управления
подъем правого окна – разрезать синий с красным провод (плюс при закрывании) в жгуте из двери
Точки подключения автосигнализации на Hyundai Coupe SE
+12В – в коробке предохранителей к кабелю, идущему от батареи
масса – к болту на кузове
повороты – зелёный с синим и зелёный с жёлтым провода в 11-ти контактном белом разъеме под рулевой колонкой
блокировка двигателя – чёрный с белым провод (+15 катушки зажигания), расположенный в 6-ти контактном черно-белом разъеме под рулевой колонкой
концевики дверей – подсоединиться к чёрному с красным проводу в 13-ти контактном белом разъеме под рулевой колонкой
концевик багажника – подсоединиться к коричневому с красным проводу в 21-онтактном белом разъеме под рулевой колонкой
стеклоподъёмники (реверс, остающийся на массе):
подъем левого окна – разрезать чёрный с красным провод (плюс при закрывании) на кнопке управления в двери
подъем правого окна – разрезать чёрный с жёлтым провод (плюс при закрывании) в жгуте из водительской двери
Фото точек подключения автосигнализации на Hyundai Creta с 2016 по 2020 года по аналогу
Зажигание (жёлтый/красный, пропадает при стартере) и +12В (розовый)
Центральный замок (-) – серый (отпирание) и коричневый (запирание) в левой кик-панели
Концевики дверей (-) – красный (pin 58, левый передний), красный (pin 59, правый передний), оранжевый (pin 43, левый задний), синий (pin 44, правый задний), зелёный (pin 52, багажник)
Поворот левый задний – зелёный в левом пороге
Поворот правый задний – синий в правом пороге
Повороты передние и повторители – оранжевый/чёрный и светлый зелёный
Повороты подключать, конечно же, через диоды.
Диоды для подключения поворотов
Заблокировать можно бензонасос.
Бензонасос – розовый в левом пороге
Концевик капота ставим свой, около левой фары, столбиком, так как буквой "L" обычно не достаёт.
Проход салон-капот – через вставку со жгутом проводов, она с резиной и пластиком, можно просто просверлить диаметром 6-8.
Фото точек подключения автосигнализации на Hyundai Creta с 2016 по 2020 года с использованием can и lin, ключ/PTS, АКПП
Устанавливал Pandora DX 90B. По 2can+lin автосигнализация Pandora: двери, багажник, зажигание, педаль тормоза, парковка, повороты, заведённый двигатель, центральный замок, топливо (в %), температура двигателя, slave, slave по багажнику (с брелка сигнализация не открывает багажник), выключение внешнего освещения после автозапуска, запуск штатным брелоком, обход иммобилайзера.

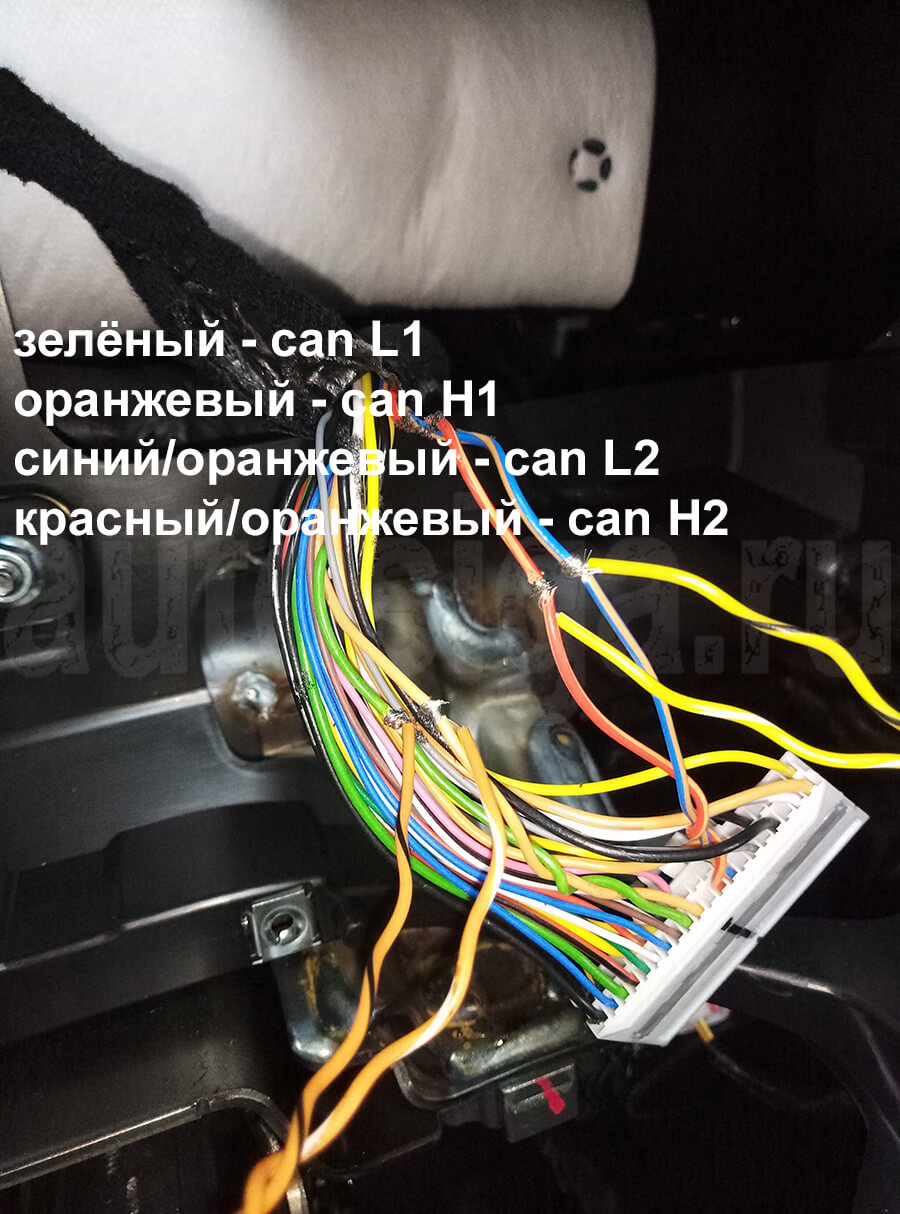

На панели приборов подключаемся к can1 и can2.
Обход иммобилайзера на Hyundai Creta 2016+ происходит по lin. Для этого подключаемся к синему/чёрному проводу в левой кик-панели зелёным проводом порта иммо-кей Pandora. В настройках сигнализации указываем "Обход KIA, HYNDAI кнопка, ключ (новая версия ИММО)".

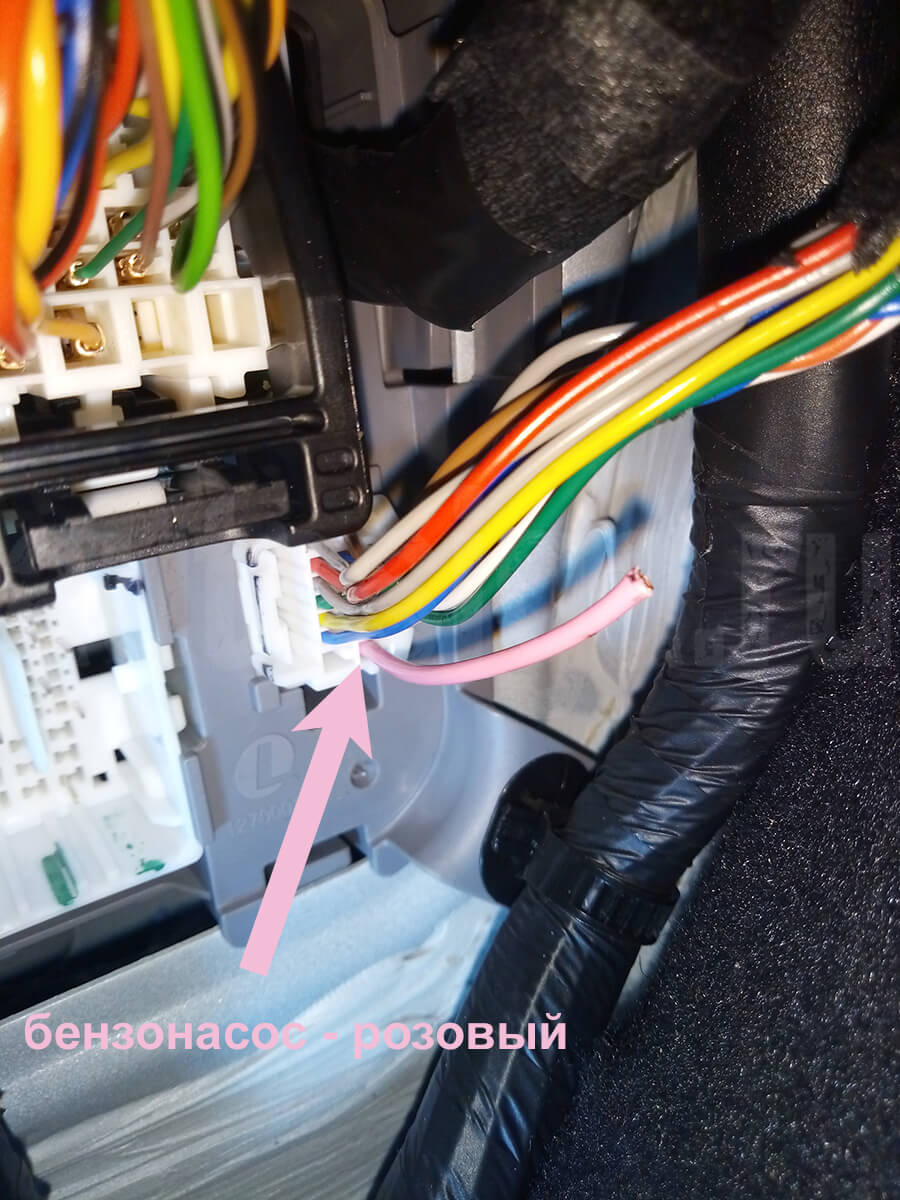

Заблокировать можно бензонасос в левой кик-панели: розовый провод.
Если авто открывает центральный замок после окончания автозапуска, то можно запрограммировать сигнализацию так, чтобы она закрывала замок после окончания автозапуска. Промежуток между выключением двигателя и повторным запиранием цз выставить 0 секунд. Перезакрывает моментально.
Но в случае, если не заведётся двигатель с первого раза, замки останутся открытыми. Здесь Pandora сама их не перезакрывает. Поэтому можно назначить таймерный канал на подачу импульса 1 секунда при включенной охране при выключении зажигания и подключить его к проводу закрывания цз (коричневый в левой кик-панели).

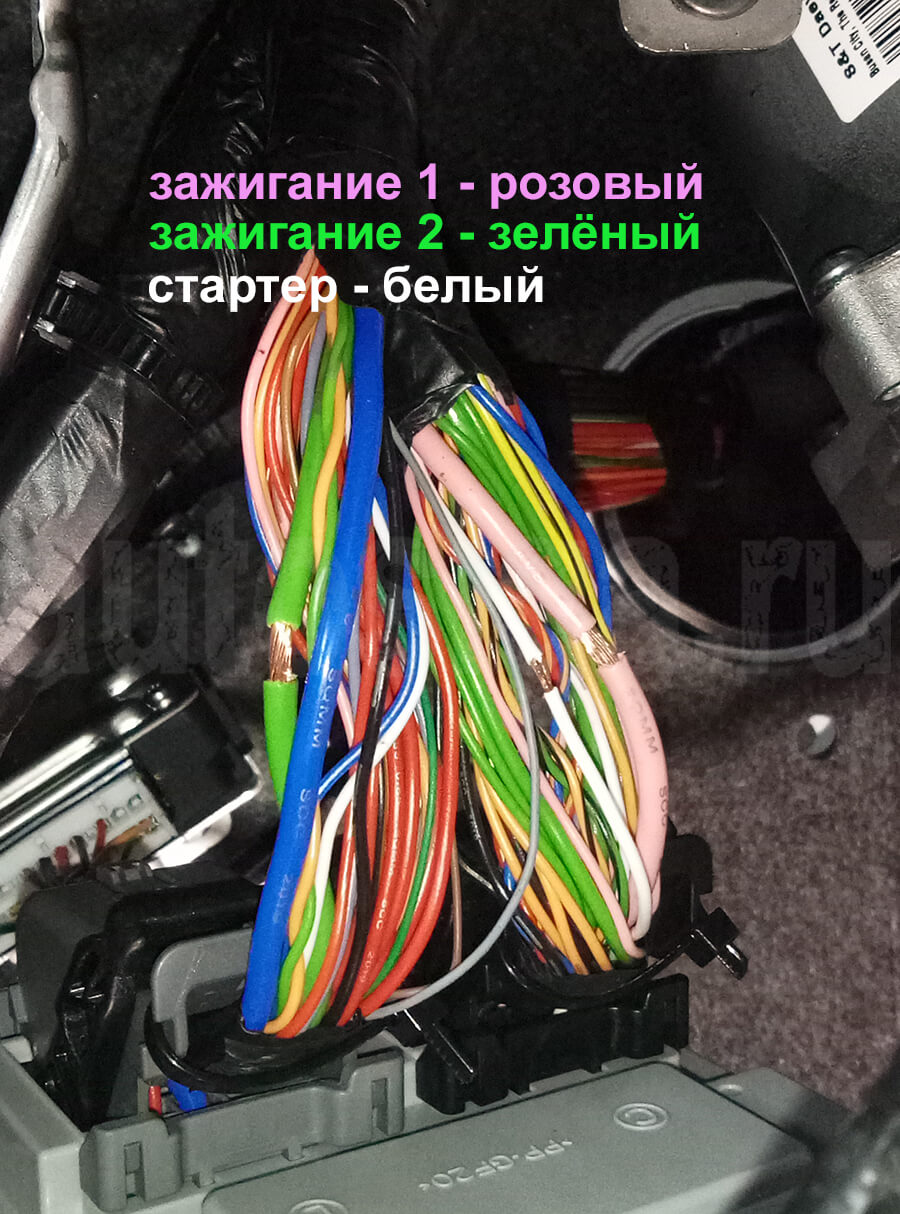

Для автозапуска на автомобиле с PTS подключаемся к проводам на задней части блока предохранителей.

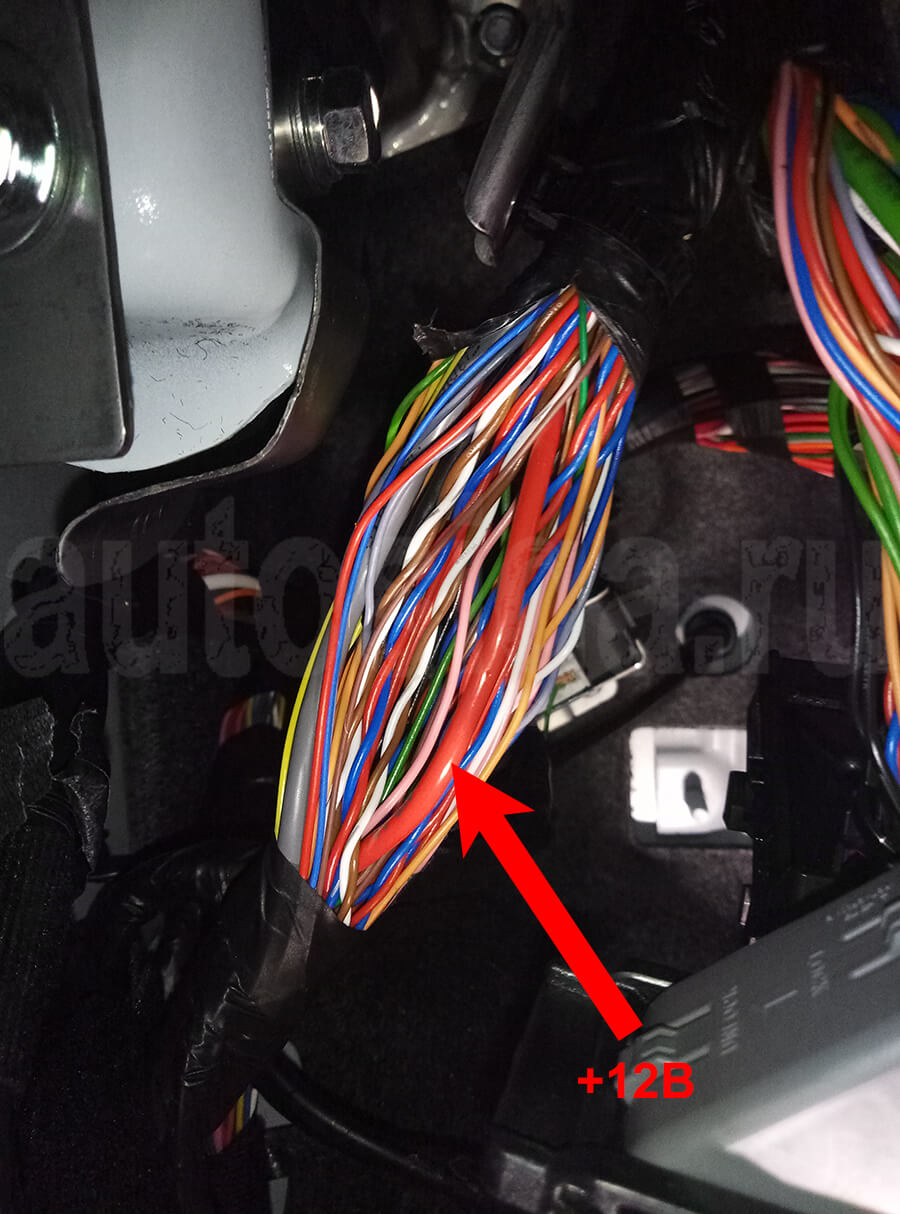

+12В сбоку от блока предохранителей
При дистанционном и автоматическом запусках на Creta с кнопкой запуска работают сенсоры на ручках и штатный брелок. Возможно завести и заглушить двигатель штатным брелоком (3 раза нажать на кнопку закрытия). После автозапуска фары саму гаснут через 10 секунд. Мягкой посадки нет.

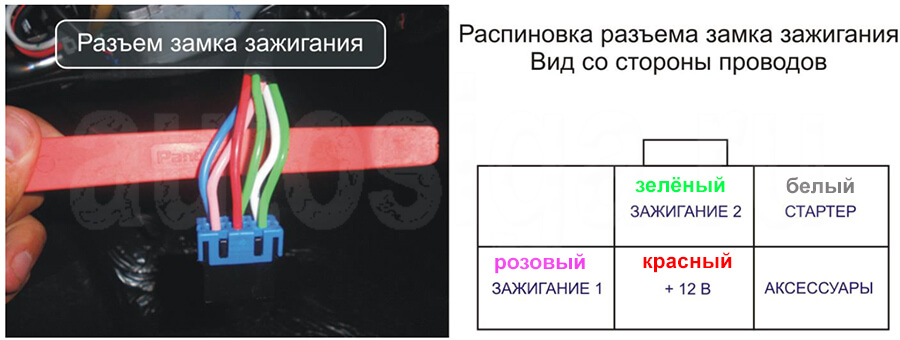

Если автомобиль с ключом, то можно подключиться к проводам на замке зажигания. На этих Creta штатный брелок при автозапуске не работает.
Проход под капот легко осуществить через тросик капота: отверстие большое и даже датчик температуры (а он у Пандоры не маленький) легко проходит.

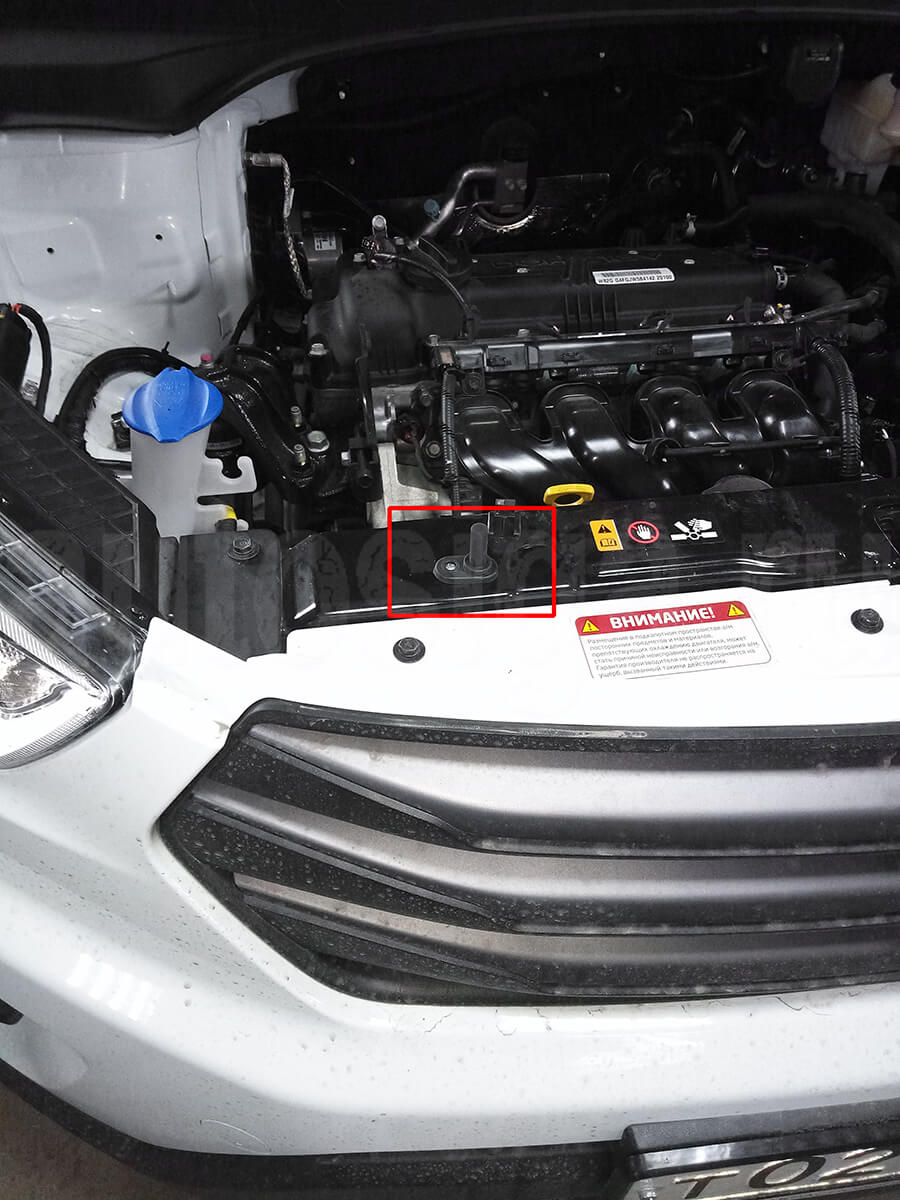

Концевик капота ставим свой.
Точки подключения автосигнализации на Hyundai Creta 2019
Центральный замок (-) – серый (открыть) и коричневый (закрыть) в щечке в среднем по размеру разъёме
Нижний передний разъем блока предохранителей:
двери (-) – красный, красный, синий и оранжевый
багажник (-) – зеленый
Повороты (только перед и бок) – салатовый и оранжевый/черный в большом разъеме в щечке
Бензонасос – розовый в щечке самый маленький разъем
Точки подключения автосигнализации на Hyundai Excel GS 1994
Жгут проводов замка зажигания:
12 В постоянное – красный
12 В отключаемое – черный\желтый
стартер – черный\белый
салонное освещение (-) – красный\белый, педальный отсек
габаритные огни – зеленый\черный в левой части рулевой колонки
концевик двери (-) – черный\красный, 14-ти штырьковый разъем в правой части рулевой колонки
концевик багажника (-) – коричневый\красный, 14-ти штырьковый разъем в правой части рулевой колонки
Точки подключения автосигнализации на Hyundai Galloper
габариты – синий с чёрным (2) под правым порогом
повороты – зелёный с жёлтым и зелёный с синим под правым порогом
топливный насос – синий с чёрным (1 из 3-х) под правым порогом
концевики дверей – красный с серым (-) под правым порогом
Точки подключения автосигнализации на Hyundai Getz 2004
Блок предохранителей:
+12 – красный
зажигание – жёлтый
Порог водителя:
повороты (+) – серый и синий/оранжевый
двери (-) – зелёный
багажник (-) – синий/оранжевый
бензонасос (+) – серый толстый
Генератор (+) – красный/жёлтый на приборке
Точки подключения автосигнализации на Hyundai Getz 2007
Жгут замка зажигания:
+12 – зелёный и розовый
стартер – белый
зажигание – жёлтый
зажигание 2 – красный
асс – синий
Центральный замок – установить привод в дверь
Панель приборов, 20-ти контактный чёрный разъём:
Концевики дверей (-) – зелёный/оранжевый
Концевик багажника (-) – розовый/чёрный
Зарядка (+) – красный/жёлтый
Поворот левый (+) – синий/оранжевый
Панель приборов, 20-ти контактный белый разъём:
Поворот правый (+) – зелёный/чёрный
Тормоз (+) – жёлтый, разъём под блоком предохранителей
Точки подключения автосигнализации на Hyundai Getz 2007 АКПП
Замок зажигания:
+ 12V – Зелёный и розовый
АСС – Синий
IGN1 – Жёлтый
IGN2 – Красный
Start – Белый
Левый разъём приборки:
Повороты (+) – Зелёный/чёрный и синий/оранжевый
Концевик дверей (-) – Зелёный/оранжевый
Тахометр – Серый/оранжевый
Центральный замок – установить привод в дверь
Тормоз (+) – Зелёный, нижний синий разъём внизу блока предохранителей
Бензонасос (+) – Серый толстый, разъём на блоке предохранителей
Точки подключения автосигнализации на Hyundai Getz 2009
Блок предохранителей:
+12 – красный
зажигание 1 – жёлтый
Бензонасос (+) – серый, водительский порог
Приборная панель:
Повороты (+) – сине-оранжевый и зелёно-чёрный
Концевики общие (-) – эелёно-оранжевый
Концевик багажника (-) – розово-чёрный
Ручной тормоз (-) – белый
Точки подключения автосигнализации на Hyundai Grandeur 2008
Жгут замка зажигания:
+12 – красный и розовый
Зажигание 1 – синий
Зажигание 2 – оранжевый, возле синего
Асс – оранжевый, возле зеленого
Стартер – зеленый
Правый разъем щитка:
Двери (-) – черный. Их там два, не путайте
Багажник (-) – зеленый
Левый разъем щитка:
Габариты – коричневый/оранжевый
Генератор – зеленый
Средний разъем щитка:
Повороты – зелёный/черный и розовый/черный
Черный блок за блоком ВСМ, в среднем разъеме:
Капот – серый/оранжевый
Центральный замок (переменная) – закрытие – красный, открытие – синий. Жгут в водительской двери, который идет на кнопки стеклоподъемников.
Фото точек подключения автосигнализации на Hyundai Grandeur 2018
Система Pandora DX6X. Код модели автомобиля 3129.

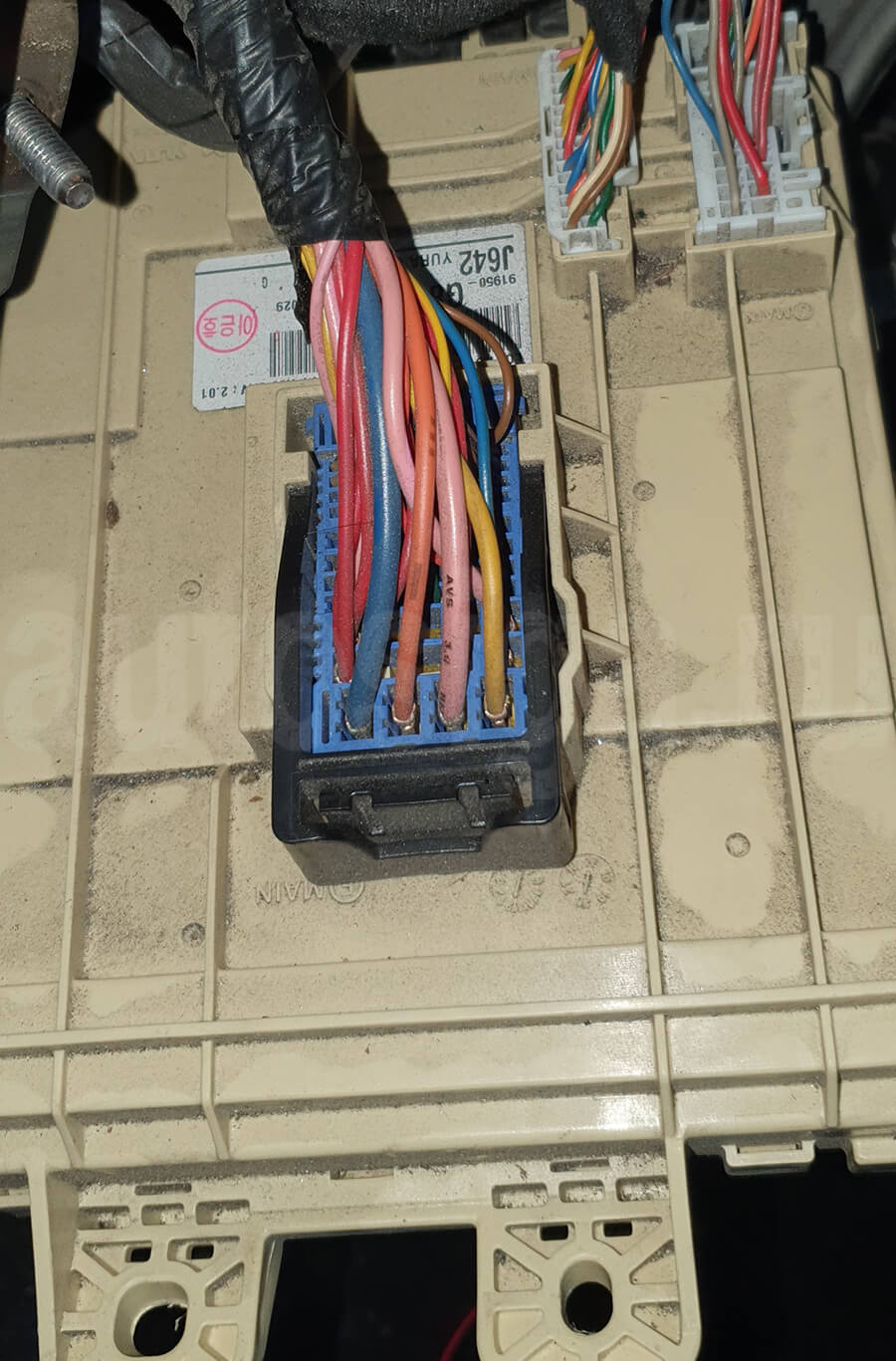

Основное подключение на блоке предохранителей BCM.
Вид спереди:
+12В – 4-контактный черный разъём с толстыми проводами
Вид сзади:
Самый большой синий разъём, верхний ряд:
АСС – синий толстый
Ign 2 – оранжевый потоньше
Ign 1 – розовый толстый
START – жёлтый
Нижний самый маленький белый разъём, нижний ряд:

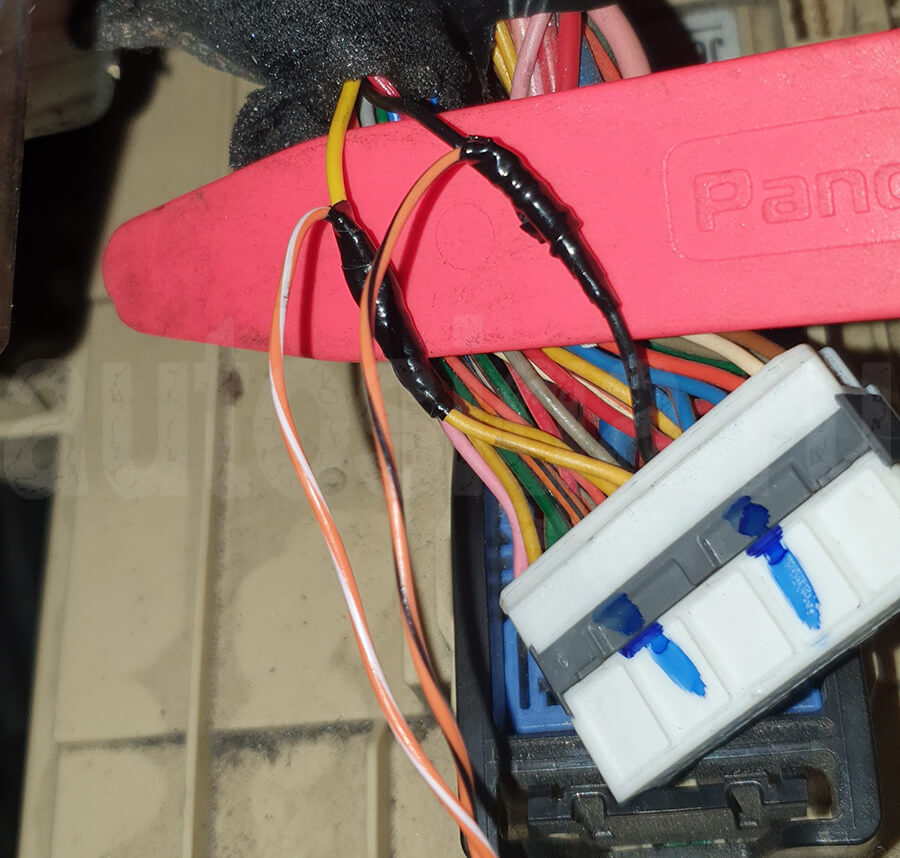

CAN – посередине желтый провод Hi, черный провод Lo.
Кик панель справа, нижний красный разъём с толстым зеленым проводом:

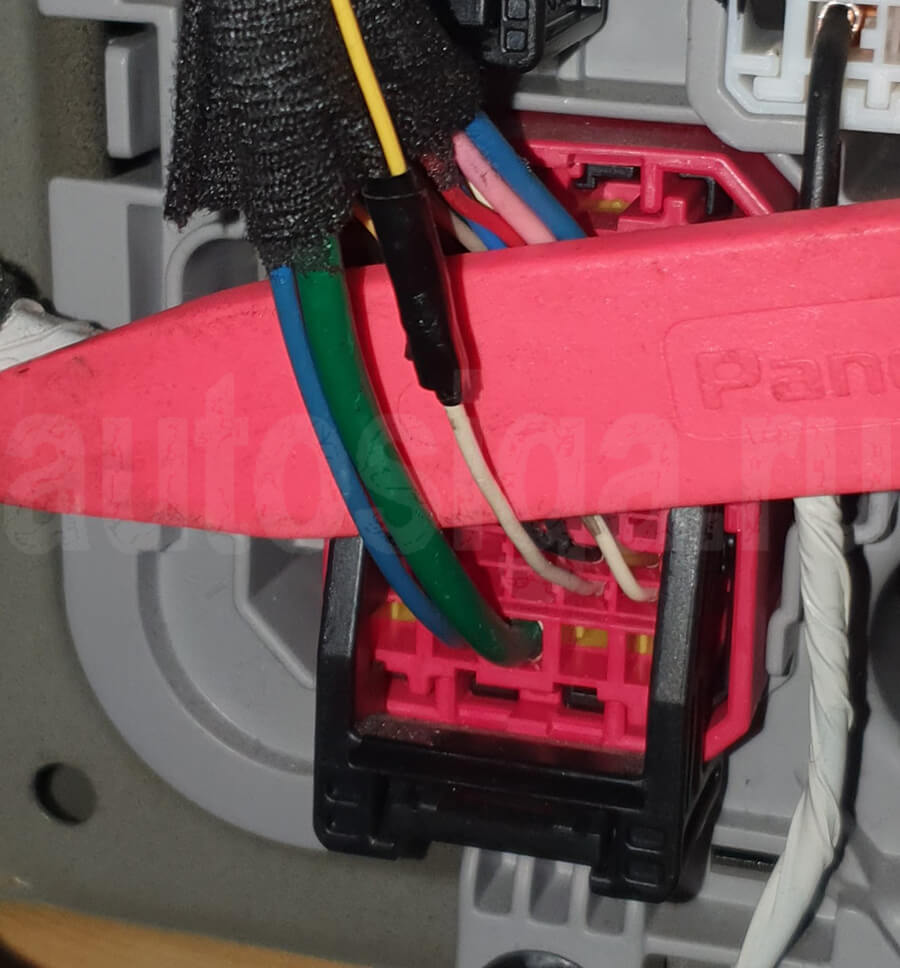

EMS – нижний ряд, 2-ой белый провод справа
Обход иммо Kia Hyundai, кнопка, ключ (новая версия).
Проверить, что читает по CAN шине и по необходимости подключиться по аналогу. В маленьком вертикальном разъеме под разъемом питания есть аналоговый статус Slave и зажигание.
Точки подключения автосигнализации на Hyundai Grandeur 2020
Основные подключения на блоке ВСМ.
По CAN не работает слейв, не видит зажигание. Нейтраль по аналогу, так как по CAN не видит после выключения зажигания.
4-х проводный разъём на лицевой стороне:
+12В – любой из них
Крупный синий разъём на тыльной стороне, верхний ряд проводов:
Зажигание 1 (+) – розовый (толстый провод)
Зажигание 2 (+) – белый (толстый провод)
Стартер (+) – чёрный/желтый (тонкий провод)
Малый белый разъём на тыльной стороне:
CAN1-H – жёлтый
CAN1-L – чёрный
CAN2-H – белый
CAN2-L – коричневый
Закрытие цз (-) – чёрный/коричневый
Кик-панель с пассажирской стороны красный разъём:
EMS COM – белый тонкий провод над синим толстым (в разрыв после обучения обхода иммо)
Примечание:
1.5.2 <Разрешено>
1.5.3 <1 сек.>
2.1.19 <Разрешено>
2.3.1 <Разрешено>
2.3.3 <Обход Kia, Hyundai кнопка, ключ (новая версия иммо)
5.2.5 <Разрешено>
5.2.7 <Разрешено>
Точки подключения автосигнализации на Hyundai HD 78 дизель D4GA 2016
Замок зажигания:
+24 В – белые (2шт)
Зажигание – синий толстый, оранжевый
АСС – синий тонкий
Стартер – зелёный
Центральный замок – розовый в жгуте из двери водителя: масса – закрытие, разрыв – открытие
В правом разъёме приборной панели:
Поворотники (+) – коричневый, коричневый/оранжевый
Ручник (-) – синий/оранжевый (в разрыв диод)
Двери (-) – красный
Генератор (+) – жёлтый/белый (Старлайн Т94 работает некорректно)
В левом большом разъёме приборной панели:
Давление масла (+) – жёлтый/чёрный
Иммобилайзера не было.
