Точки подключения и карты установок сигнализации на KIA Carnival, Forte

Подключение и установка автосигнализации Scher-Khan 5 с can-модулем Falcon-02 на автомобиль KIA Carnival

Есть автомобиль KIA Carnival. На него необходимо установить автосигнализацию с автозапуском и обратной связью.
Для реализации этой задачи используем автосигнализацию Scher-Khan 5, can-модуль Falcon-02 и обходчик иммобилайзера Scher-Khan BP-2

1. При подключении CAN адаптера к сигнализации используются следующие входы/выходы:
Разъем CN1:
Контакт 1 – цепь низкого уровня (к нему подключаем красный провод CAN шины автомобиля);
Контакт 2 – цепь высокого уровня (к нему подключаем синий провод CAN шины автомобиля);
Контакт 4 – питание +12 В;
Контакт 5 – масса.

Разъем CN2:
Контакт 2 – включить/выключить аварийную сигнализацию (к нему подключаем фиолетовые провода разъема CN2 сигнализации (по минусу);
Контакт 4 – отпирание ( к нему подключаем желтый провод разъема CN3 сигнализации (по минусу);
Контакт 6 – запирание (к нему подключаем зеленый провод разъема CN3 сигнализации (по минусу);
Контакт 8 – комфорт (подключаем к контакту 6);
Контакт 11 – габариты (к нему подключаем оранжево/черный провод разъема CN4);
Контакт 13 – открыт багажник ( к нему подключаем серо/черный провод разъема CN4 сигнализации);
Контакты 17, 19, 21, 23 – двери (к ним подсоединяем красно/черный провод разъема CN4 сигнализации);
Контакт 18 – масса;
Контакт 20 – свечи накаливания ( к нему подключаем белый провод разъема CN4 сигнализации);
Контакт 28 – двигатель работает (к нему подключаем желтый/черный провод разъема CN4 сигнализации).

2. Для реализации автозапуска и турботаймера подключение силовых цепей можно взять на разъеме замка зажигания (см. рис. 1).
Белый провод - + 12 В от АКБ (к нему подключаем красный провод разъема CN1 сигнализации через предохранитель 30А);
Зеленый провод – + зажигание 1 (шина «15») (к нему подключаем зеленый провод разъема CN1 сигнализации и плюсовой провод обходчика иммобилайзера ВР-2);
Синий провод - + зажигание 2 (отключается при стартере) (к нему подключаем белый провод разъема CN1 сигнализации);
Оранжевый провод – стартер (к нему подключаем желтый провод разъема CN1 сигнализации);
Розовый провод – АСС;
Желтый провод – постоянный + (от АКБ).

Рис. 1: Вид на разъем замка зажигания

3. Для реализации автозапуска необходимо использовать обходчик штатного иммобилайзера Scher-Khan BP-2 (см. рис. 2). Отрицательный провод обходчика иммобилайзера подключаем к фиолетовому проводу разъема CN1 сигнализации.

Рис. 2 Установка антенны обходчика иммобилайзера.

4. Точку подключения к CAN шине автомобиля можно найти под торпедо, слева от рулевой колонки, рядом с блоком предохранителей (синий провод – цепь высокого уровня, красный провод – цепь низкого уровня) (см.рис. 3).

Рис. 3: шина CAN автомобиля.

5. Дополнительные подключения
Дополнительно следует установить отдельный концевик капота, сирену, датчик удара, датчик вызова водителя и антенный модуль.

6. Программирование системы

После установки и подключения системы тревожной сигнализации следует настроить: функцию реле блокировки (1-10 и 2-7).

При необходимости изменения значений функций на опционные следуйте алгоритму, приведенному в руководстве по эксплуатации или в руководстве по установке.

Для корректной работы функции «комфорт» (чтобы при постановке в охрану система не показывала открытую боковую дверь) установить функцию 2-2 в значение 4.

Чтобы в режиме автоматического запуска аварийная сигнализация не мигала можно установить функцию 1-15 в значение 2.

Карта установки автосигнализации на Kia Carnival 2019 PTS

Kia Carnival 2019 PTS, кнопка Start/Stop

Kia Carnival 2019, кнопочный запуск. Устанавливаем автосигнализацию Pandora с автозапуском и бесключевым обходом штатного иммобилайзера.

Для обхода используется алгоритм Pandora «Обход KIA/Hyundai (новая версия иммо)».

Основные подключения выполняются:

• в левой кик-панели;
• в разъёме OBD;
• на лицевой стороне блока предохранителей.

Перед подключением проверяйте цепи на конкретном автомобиле. Цвета проводов указаны по Kia Carnival 2019 PTS, на котором выполнялась установка.

Что Pandora видит и чем управляет по CAN на Kia Carnival 2019

Pandora по CAN видит:

• двери;
• багажник;
• капот;
• зажигание;
• заведённый двигатель;
• парковку;
• педаль тормоза;
• slave;
• уровень топлива.

Pandora по CAN управляет:

• поворотниками;
• центральным замком.

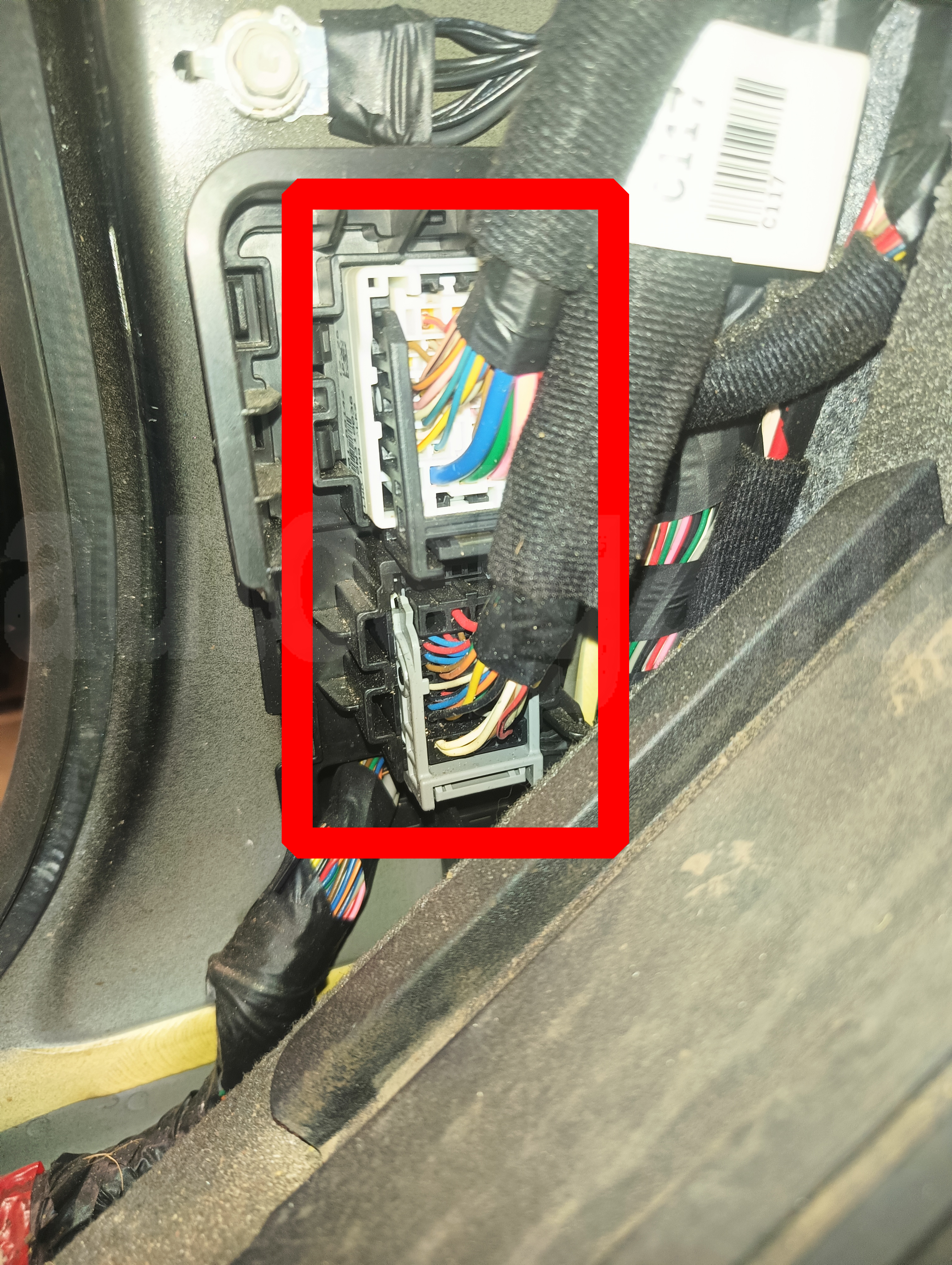

Разъёмы левой кик-панели Kia Carnival 2019 PTS

В левой кик-панели находятся основные точки для подключения сигнализации.

• Верхний разъём: силовые цепи автозапуска и LIN для обхода иммобилайзера.
• Нижний разъём: CAN1.

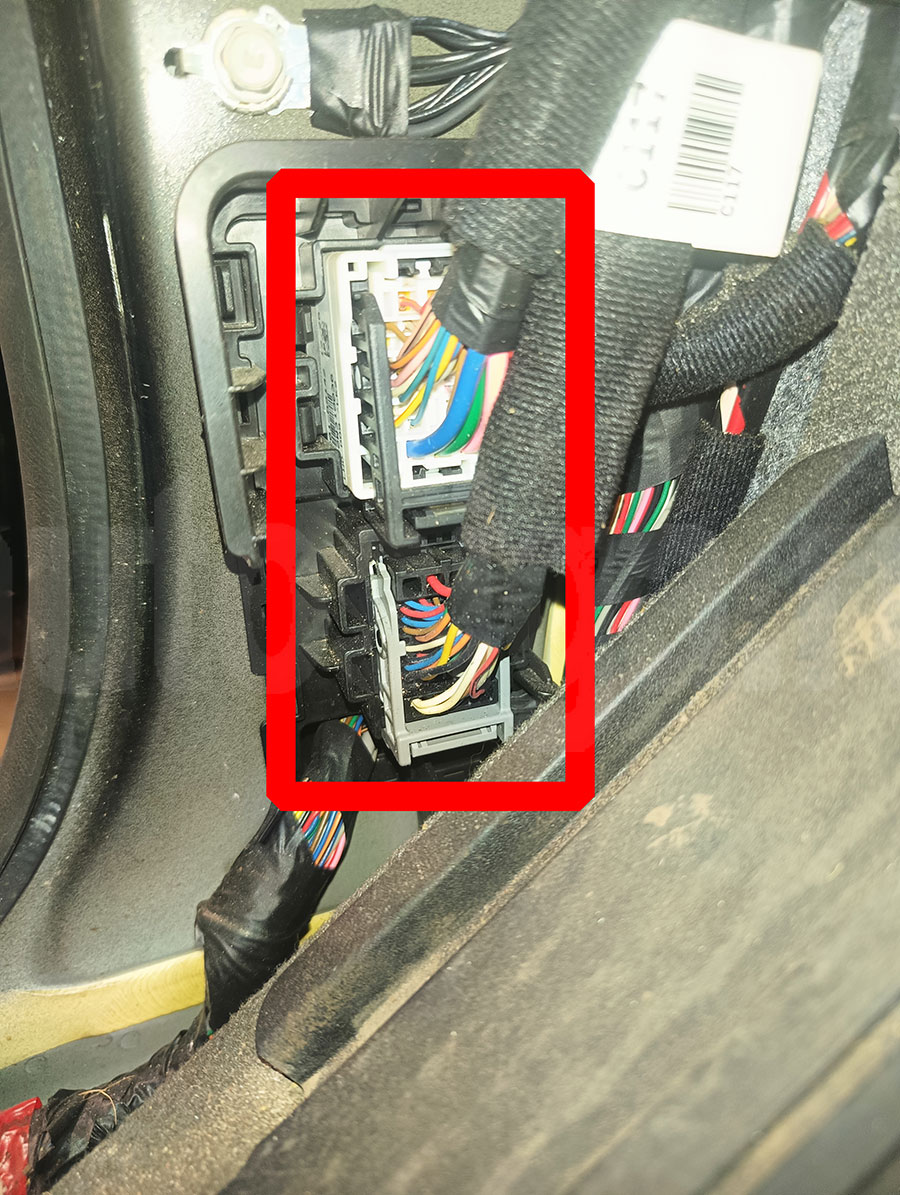

Разъёмы левой кик-панели Kia Carnival 2019 PTS: верхний разъём для автозапуска и LIN, нижний разъём для CAN1

Подключение CAN1 на Kia Carnival 2019

CAN1 подключается в нижнем разъёме левой кик-панели:

• CAN1-H – синий;
• CAN1-L – белый.

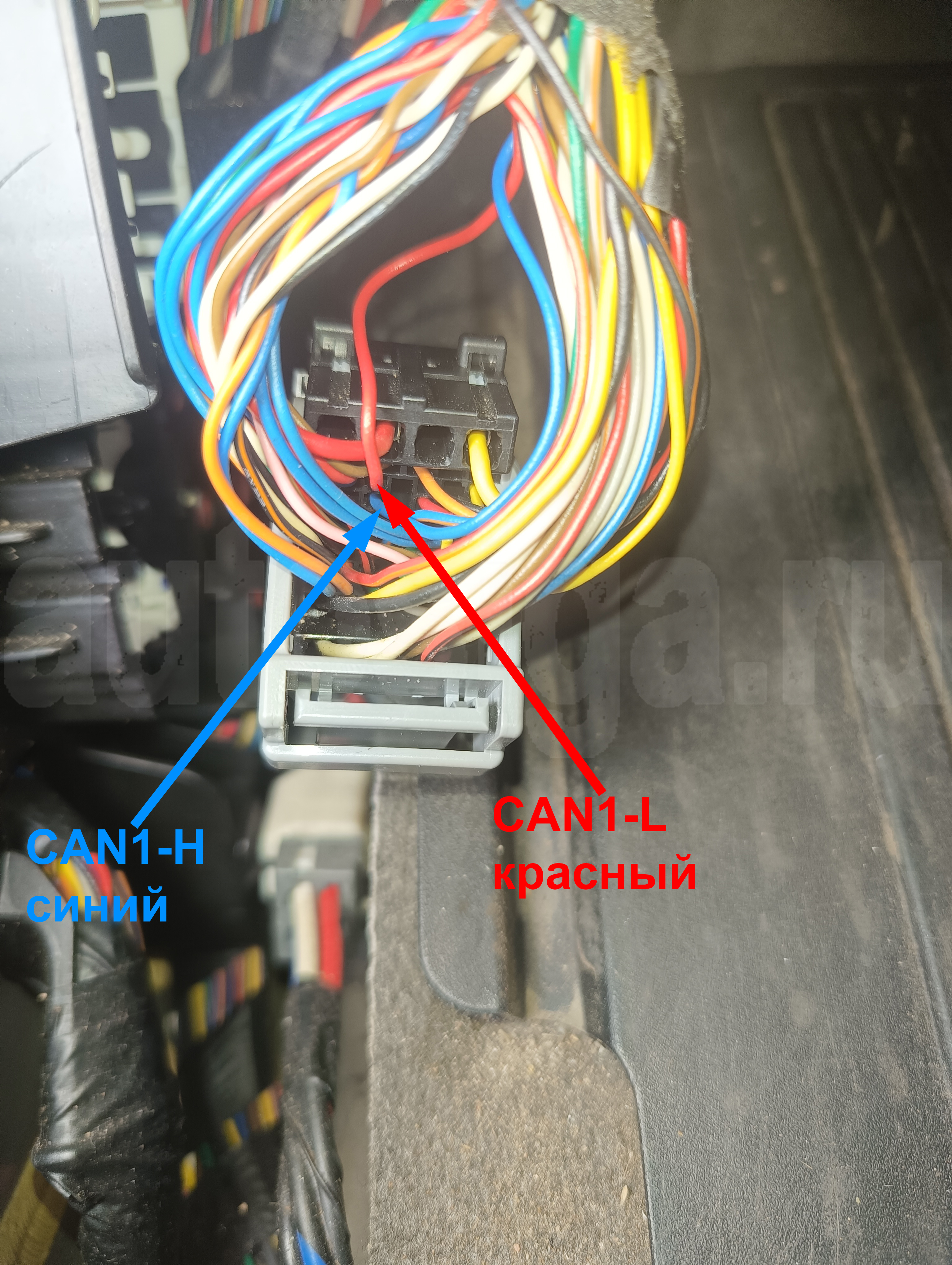

CAN1 в нижнем разъёме левой кик-панели: CAN1-H – синий, CAN1-L – белый

Подключение CAN2 в разъёме OBD

CAN2 подключается в разъёме OBD:

• CAN2-H – зелёный;
• CAN2-L – оранжевый.

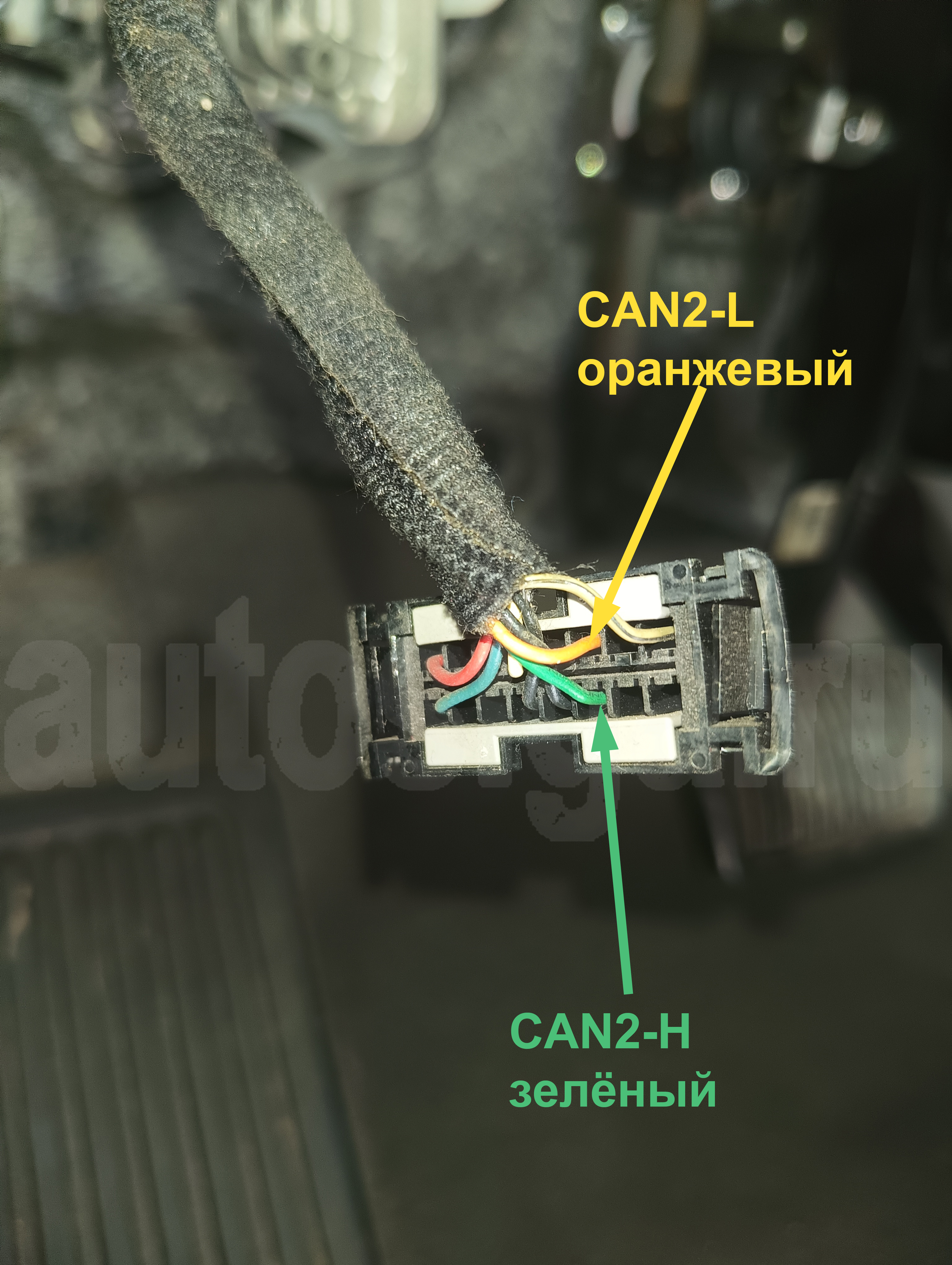

CAN2 в разъёме OBD: CAN2-H – зелёный, CAN2-L – оранжевый

Силовые цепи автозапуска Kia Carnival 2019 PTS

Силовые цепи для автозапуска подключаются в верхнем разъёме левой кик-панели:

• зажигание 1 – синий;
• зажигание 2 (исчезает при стартере) – зелёный;
• стартер – красный.

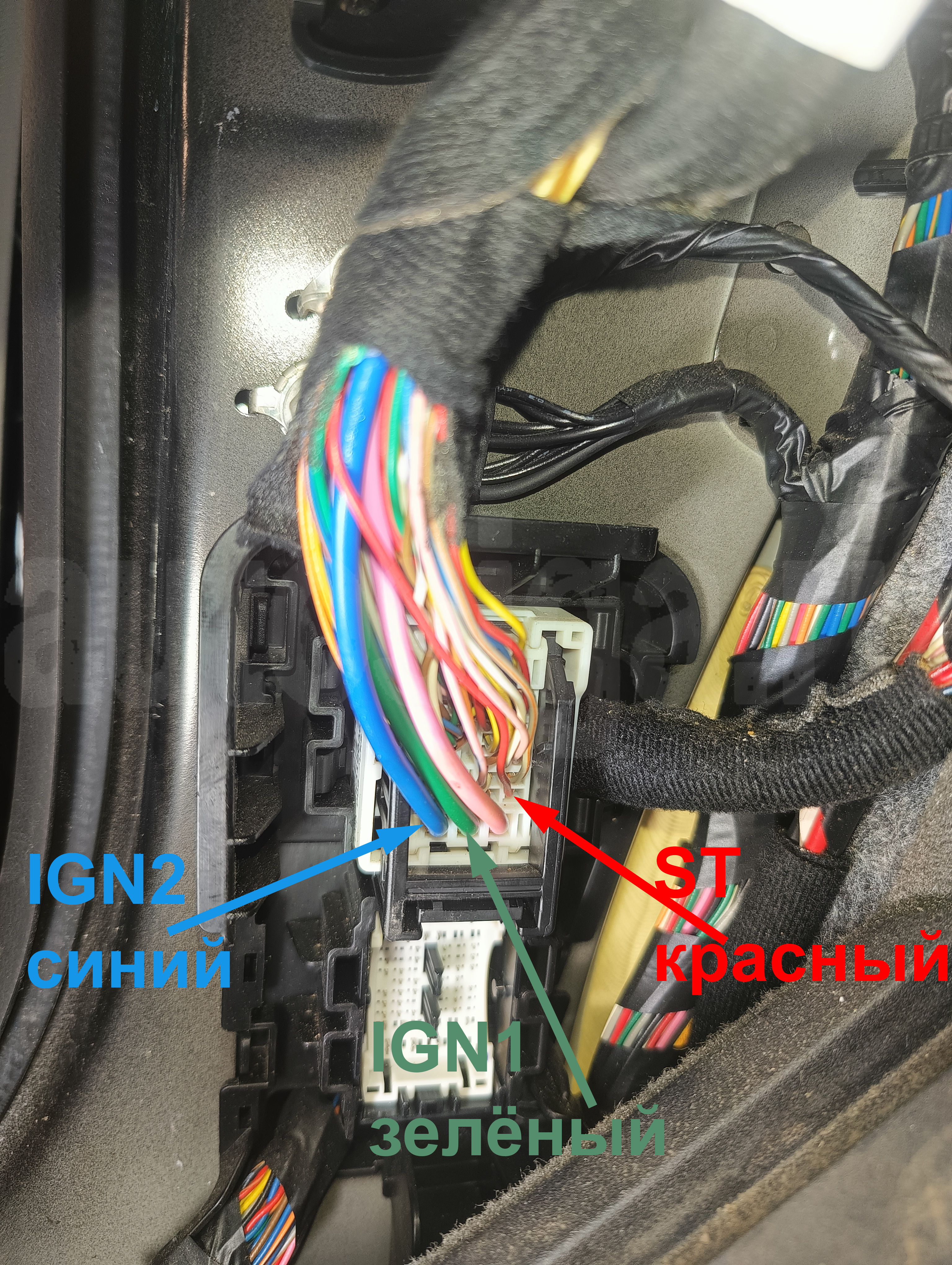

Верхний разъём левой кик-панели: зажигание 1 – синий, зажигание 2 – зелёный, стартер – красный

LIN для обхода иммобилайзера Kia Carnival 2019

LIN для бесключевого обхода подключается в верхнем разъёме левой кик-панели:

• LIN – белый/оранжевый.

В настройках Pandora выбирается обход штатного иммобилайзера «Обход KIA/Hyundai (новая версия иммо)».

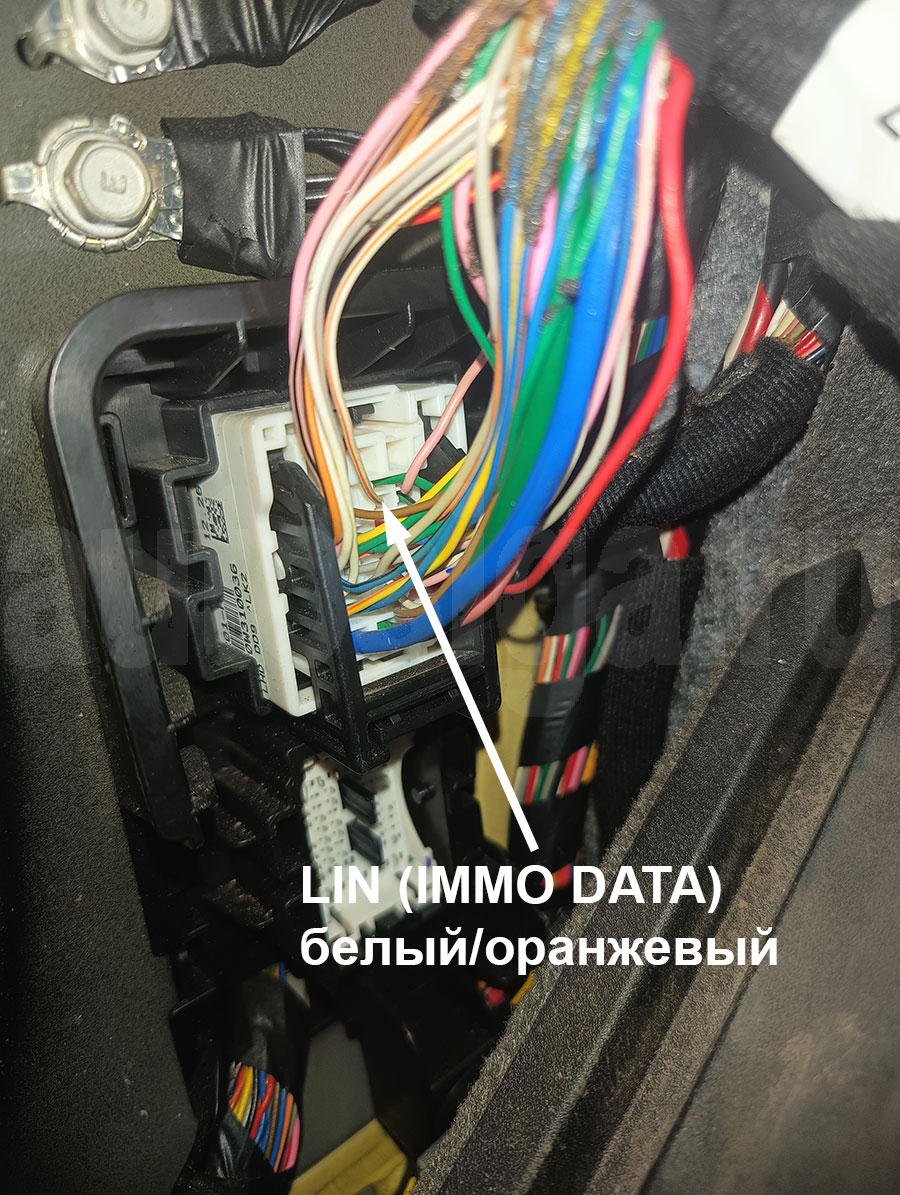

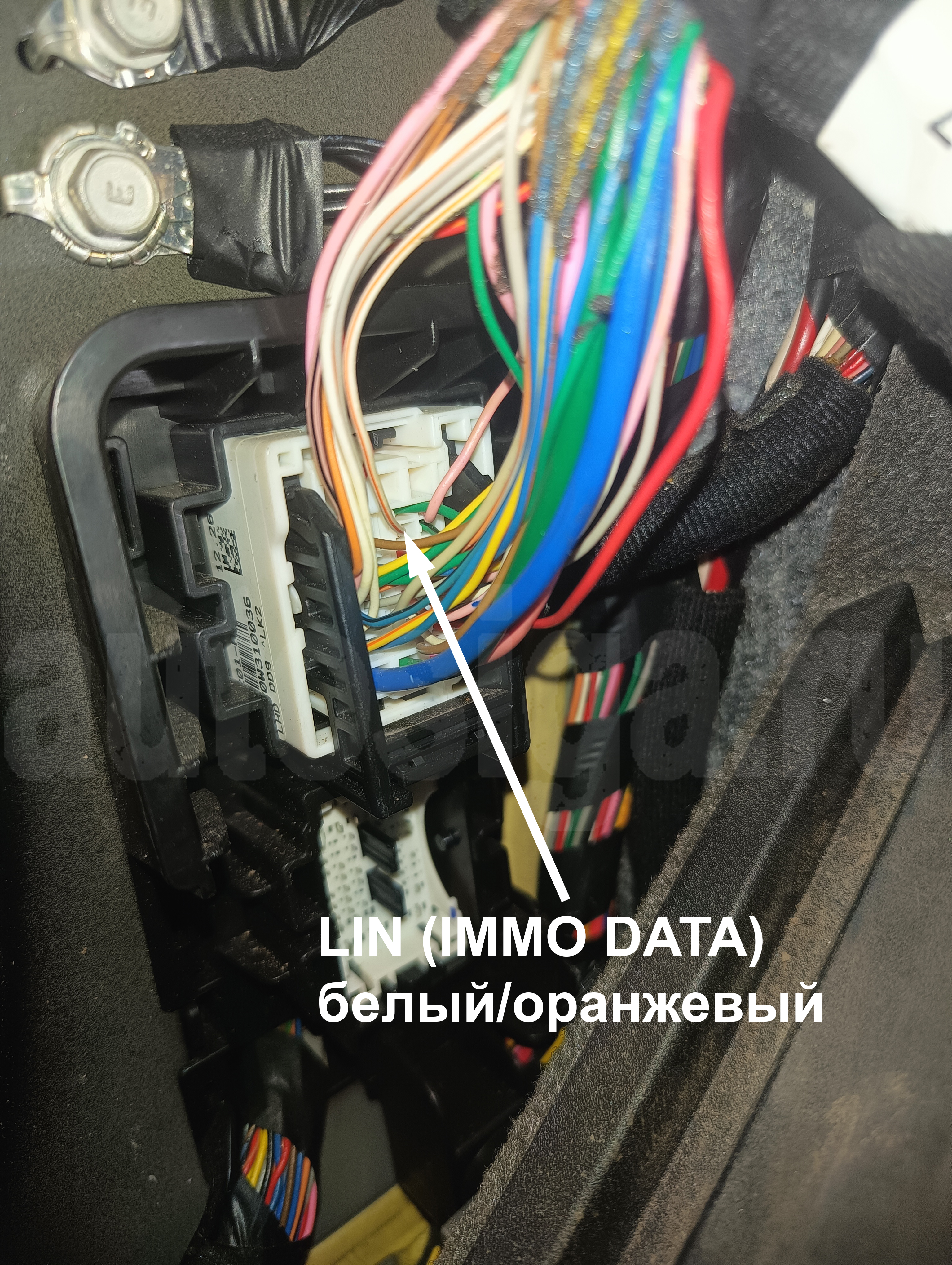

LIN для обхода штатного иммобилайзера: белый/оранжевый провод в верхнем разъёме левой кик-панели

Постоянное питание +12В

Постоянный плюс берём на лицевой стороне блока предохранителей:

• +12В – синий.

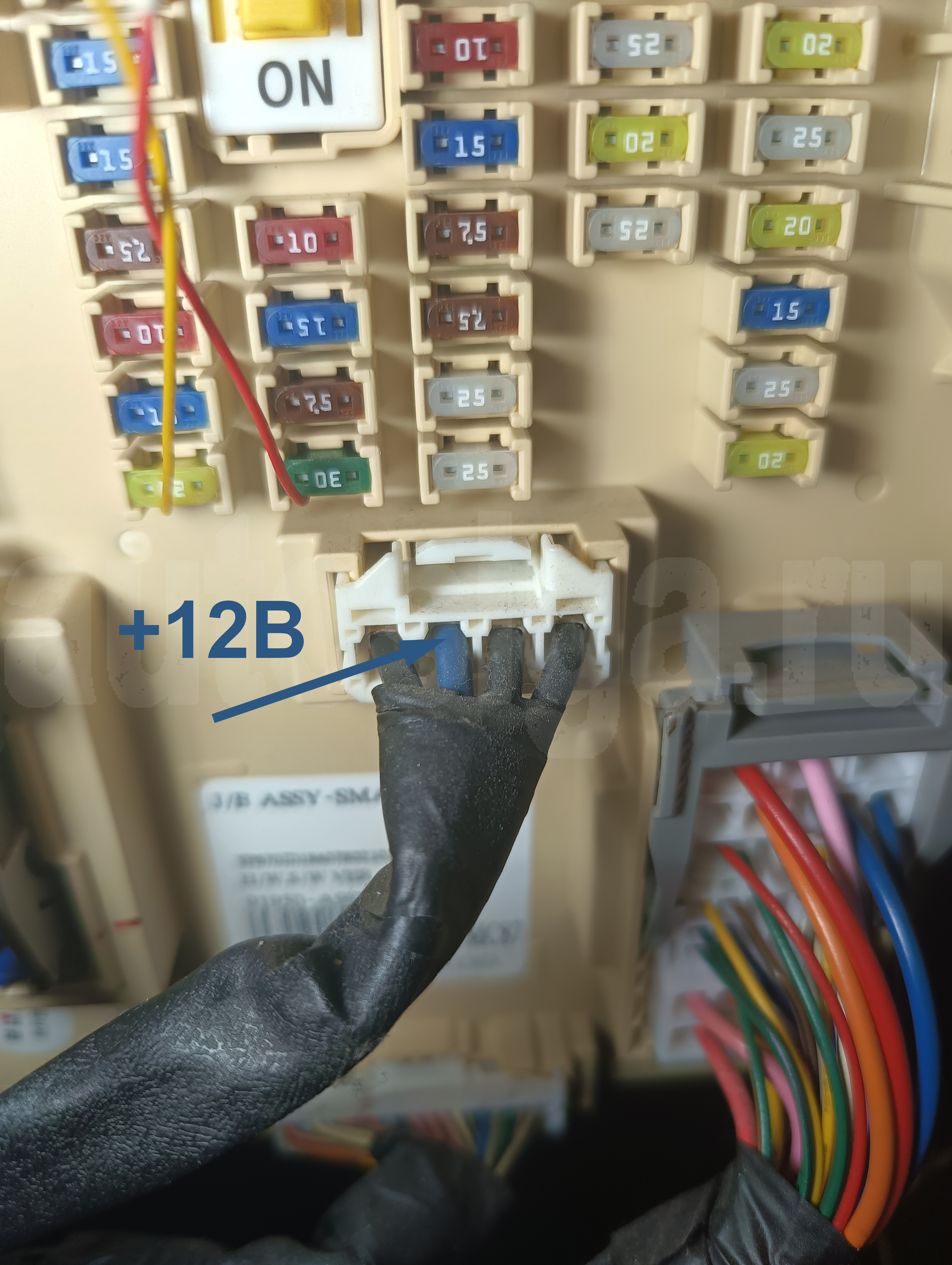

Постоянное питание +12В на лицевой стороне блока предохранителей: синий провод

Нюансы центрального замка при автозапуске

По CAN при включенном зажигании сигнализация не управляет центральным замком.

При автозапуске и дистанционном запуске на проверенном автомобиле ЦЗ не открывался ни со штатного ключа, ни с сигнализации. Закрытие со штатного ключа работало. С кнопки на двери центральный замок и открывался, и закрывался.

Установка выполнялась в начале 2026 года. В новых прошивках Pandora этот момент могли изменить, поэтому после обновления ПО проверяйте работу ЦЗ отдельно.

Мягкая посадка и работа света

При таком способе подключения на Kia Carnival 2019 PTS есть мягкая посадка.

После окончания автозапуска или дистанционного запуска сам выключается только автосвет. Если вручную включены габариты, ближний или дальний свет, они не выключаются.

Фото точек подключения сигнализации на Kia Forte (Cerato) 2012, PTS

Устанавливал автосигнализацию Pandora DX50 с обходом штатного иммобилайзера по lin на Kia Forte.

Центральный замок (-) – зелёный (закрывание) и жёлтый (открывание)

Тахометр – синий/красный в светлом разъёме на панели приборов

Блок предохранителей в салоне слева.

Бензонасос – зелёный в разъёме I/P-G (14 pin) и I/P-F (27 pin), +12 – толстый белый в разъёме I/P-H

Зажигание 1 – красный, зажигание 2 – оранжевый, асс – жёлтый толстый, стартер – жёлтый тонкий

Зажигание 1 – pin 2, зажигание 2 – pin 5, асс – pin 4, стартер – pin 8

Аварийка – зелёный в блоке реле за приборной панелью

Правый порог LIN – жёлтый/красный (15 pin), CAN-High – белый, CAN-Low – чёрный
