1. Точки подключения автосигнализации на KIA Spectra

Установить двухпроводный электропривод в водительскую дверь (подключить к силовым проводам в двери).

Подключиться к блоку центрального замка (слева под панелью)
желтый зеленый – открыть (минус)
желто коричневый – закрыть (минус)

Концевик багажника – тянуть к штатному концевику рядом с запорной петлей (не на крышке багажника).
Можно использовать свободный провод (зеленый черный) на автоматическую антенну (если не установлена)
Концевики дверей – светло зеленый с красной полосой, черный разъем комбинации
Концевик капота – установить

Давление масла – светло зеленый с желтой полосой, левый белый разъем комбинации
Зарядка – коричневый белый провод, черный разъем комбинации

Ручник – синий черный, черный разъем комбинации приборов

Стоп сигнал – красный черный, на разъеме заднего пучка

Габарит – синий белый, внизу слева рядом с блоком предохранителей на разъеме заднего пучка

Повороты – 1. средний разъем комбинации: зеленый желтый (с края), 2. черный разъем комбинации: зеленый оранжевый (с края)

Блокировка – если сигнализация без запуска, заблокировать IG1 – желтый тонкий, исходящий из бело-синего замка зажигания. Реле блокировки зажигания устанавливать после точки подключения IG1 от автозапуска.

Плюс (для сигнализации без автозапуска) – на разъеме центрального замка

Силовые для автозапуска: (цвета со стороны замка зажигания)
Плюс – красный
IG1 – белый синий
IG2 – белый
ACC – зеленый
Стартер – черный желтый

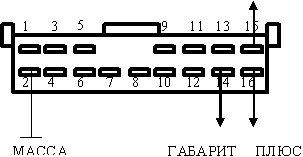

Подключение магнитолы
1 Усилитель антенны
2 (черный) – масса
16 (розовый) – плюс
15 (зеленый) – АСС
14 (синий/белый) – габарит
3; 4 – коричневый/черный (-); коричневый/зелёный (+) – тыл левый
5; 6 – белый/зелёный (-); белый/черный (+) – перед левый
9; 10 – желтый/белый(-); желтый/красный (+) – перед правый
11; 12 – зелёный/желтый (-); оранжевый/черный (+) – тыл правый

Магнитола KIA Spectra

2. Фотоотчёт об установке автосигнализации StarLine A91 Dialog на KIA Spectra 2007

Снимаем левую нижнюю облицовку панели приборов под рулевой колонкой
Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Снимаем облицовку комбинации приборов и центральной консоли (начиная с левой стороны). Деталь цельная!!! Необходима монтажная лопатка. Отсоединяем последовательно разъемы.
Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Снимаем панель приборов, отсоединяем разъемы:
Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Снимаем нижнюю облицовку передней левой стойки
Установка StarLine A91 Dialog на KIA Spectra

К черному разъему панели приборов подключаем:
- провод ручника оранжево-фиолетовый от SLA91 (к синий-черный разъема через диод);
- провод концевиков дверей сине-черный от SLA91 (к зелено-коричневый разъема через диод);
- провод контроля по генератору по «+» от SLA91 (к коричнево-белый разъема).
Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

К белому разъему в центральной консоли (разъем кнопки аварийной сигнализации) подключаем поворотники провода зелено-желтый, зелено-черный от SLA91 (к зелено-белый, зелено-синий разъема)
Установка StarLine A91 Dialog на KIA Spectra

Подключаем управление ЦЗ (блок слева под панелью): синий от SLA91 на желто-зеленый блока ЦЗ (управление по минусу), зеленый от SLA91 на желто-коричневый от блока ЦЗ (управление по минусу)
Установка StarLine A91 Dialog на KIA Spectra

Устанавливаем концевик капота и сирену в подкапотном пространстве
Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Крепим датчик температуры на патрубок системы охлаждения. От 18 контактного разъема тянем в подкапотное пространство сдвоенный провод (черный + оранжево-серый) и подключаем провода датчика. Необходимо подключить концевик капота к оранжево-серому проводу.
Установка StarLine A91 Dialog на KIA Spectra

Крепим антенну приемо-передатчика в левом верхнем углу лобового стекла и СИД в левой накладке передней стойки
Установка StarLine A91 Dialog на KIA Spectra

Установка StarLine A91 Dialog на KIA Spectra

Крепим датчик удара под «торпедо»
Установка StarLine A91 Dialog на KIA Spectra

Подключаем провод к штатному концевику багажника (через диод) и тянем его через салон к блоку сигнализации.
Установка StarLine A91 Dialog на KIA Spectra

Подключаем силовые провода автозапуска
Установка StarLine A91 Dialog на KIA Spectra

От 6 контактного разъема соответственно:
- Желтый - IGN1
- Зеленый – АСС
- Синий – IGN2 (табл.2 функция№6 вариант 1 - АСС)
- Красный - +12В
- Черно-желтый (толстый) - к стартеру (в разрыве черно-желтого от ЗЗ)
- Черно-желтый (тонкий) - к контакту 50/1 замка.

Подключаем обходчик штатного трансподера иммобилайзера SATURN AU-50 по схеме стандартного подключения, изложенной в руководстве по установке. Рамочная антенна обходчика крепится около замка зажигания. + на обходчик подаем с блока сигнализации, - с розового провода 18 контактного разъема.

Функцию 9 таблицы 2 программировал на длительность прокрутки 2.0 сек.
