Точки подключения и карты установок сигнализации на Chevrolet Aveo

Новое

Установка Fortin Key Override All на Chevrolet Aveo

Подключаем Fortin как показано на рисунках ниже.

Подключение Fortin Key Override All на автомобиль Chevrolet Aveo 2004-2006

Подключение Fortin Key Override All на автомобиль Chevrolet Aveo 2004-2006

Программирование обходчика для Chevrolet Aveo

1. Сделайте все подключения обходчика к авто.
2. Нажмите и удерживайте кнопку программирования на Fortin. Удерживая кнопку вставьте в блок разъёмы. Светодиод должен засветиться красным цветом.
3. Отпустите кнопку программирования.
4. Нажмите на кнопку 1 раз. Светодиод погаснет и загорится снова.
5. Нажмите на кнопку ещё один раз. Светодиод дважды мигнёт.
7. Включите зажигание с помощью ключа зажигания.
8. Светодиод должен мигнуть 10 раз. Если не отмигался, то отсоединяем разъёмы от Fortin и программируем сначала.
9. Выключаем зажигание. Обходчик готов к работе.

Фотоотчёт по установке автосигнализации на Chevrolet Aveo 2005

Основные точки – на фотографиях.
Замечание: штатный концевик капота, установленный на автомобиле, прерывает +, то есть является плюсовым концевиком.
Поэтому, чтоб не заморачиваться, я поставил свой, дополнительный. Вдруг, кому это важно.
Машинка с иммобилайзером. Для обхода использовать блок обхода.

Управление центральным замком (-) – серый/зелёный (запирание) и жёлтый (отпирание) на блоке штатной сигнализации справа от рулевой колонки.

Установка автосигнализации на Chevrolet Aveo

Ручник (-) – коричневый/белый на панели приборов, левый малый разъём

Установка автосигнализации на Chevrolet Aveo

Концевики дверей (-) – белый
Генератор (+) – коричневый
на панели приборов левый большой разъём

Установка автосигнализации на Chevrolet Aveo

Бензонасос (+) – коричневый
Повороты (+) – синий, небесно голубой
Концевик багажника (-) – серый/чёрный
в левом пороге

Установка автосигнализации на Chevrolet Aveo

Отпирание багажника (+, силовой) – коричневый из жгута водительской двери

Установка автосигнализации на Chevrolet Aveo

Точки подключения автосигнализации на Chevrolet Aveo T200/T250

Ручник – в маленьком разъёме щитка приборов коричнево-белый угловой. Диод в разрыв.

У Pandora появился бесключевой обход на все старые GM. Для этого нужно подключиться проводами иммо порта (белым и зелёным) в разрыв второго пина (у Авео чёрный/белый) на блоке иммо. Белый к блоку иммо, зелёный в машину. В Алармстудии выбрать алгоритм обхода GM2.

ВАЖНО! АСС должно включиться ОДНОВРЕМЕННО с зажиганием, поэтому программируем его как Зажигание 2, иначе обхода не произойдёт!

При бесключевом запуске на всех Авео на часиках на щитке светится красный светодиод до глушения. Управляется по "цифре", отключить снаружи никак нельзя. Я разбирал часики и просто налепил на светодиод 4 слоя изоленты. Отлично помогло. И при необходимости можно легко вернуть всё в зад.

Точки подключения автосигнализации на Chevrolet Aveo 2006 со штатной сигнализацией

На штатном блоке сигнализации, справа от рулевой колонки:
+12 v – красный/белый
Зажигание – розовый
Масса – черный
Сирена – желтый толстый
Общий провод концевиков (-) – белый
Концевик капота (-) – розовый/черный
Открывашка багажника (+) – коричневый
Концевик багажника (-) – оранжевый/черный
Поворотники – синий, голубой
Ц.З. запирание (-) – серый/зелёный
Ц.З. отпирание (-) – желтый

Точки подключения автосигнализации на Chevrolet Aveo 2006

+12 v – красный/чёрный в педальном отсеке, белый разъём

Левый порог:
Зажигание – розовый
Общий провод концевиков (-) – белый
Концевик водительской двери (-) – белый
Поворотники – голубой, синий
Переднее правое стекло (закрывание) – коричневый
Бензонасос – коричневый

Концевик багажника* (-) – серый/черный в багажнике на лампочке
* В хэтчбеке багажник прикреплён к дверям, в седанах надо брать с плафона освещения багажника

Стоп сигнал – коричневый на педали тормоза

Блокировка компьютера впрыска – розовый на правом разъёме компа; синий на коричневом разъёме

Центральный замок – установка электроприводов

Точки подключения автосигнализации на Chevrolet Aveo 2007

+12 v – красный/чёрный в педальном отсеке, белый разъём

Левый порог:
Зажигание – розовый
Общий провод концевиков (-) – белый
Концевик водительской двери (-) – белый
Поворотники – голубой, синий
Переднее правое стекло (закрывание) – коричневый
Бензонасос – коричневый
Центральный замок (силовые водительского привода) – запирание (белый), отпирание (синий)

Концевик багажника – в хэтчбеке багажник прикреплён к дверям, в седанах надо брать с плафона освещения багажника

Фото точек подключения сигнализации на Chevrolet Aveo 2008, МКПП

Chevrolet Aveo 2008

Снимаем левую боковую накладку торпедо.

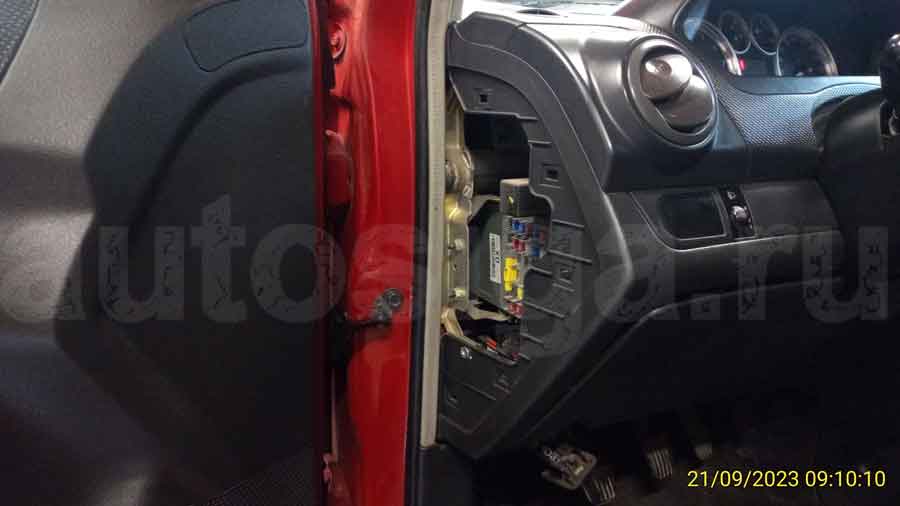

Снятие накладки торпедо слева на Chevrolet Aveo 2008
Снятие накладки (держится на клипсах)

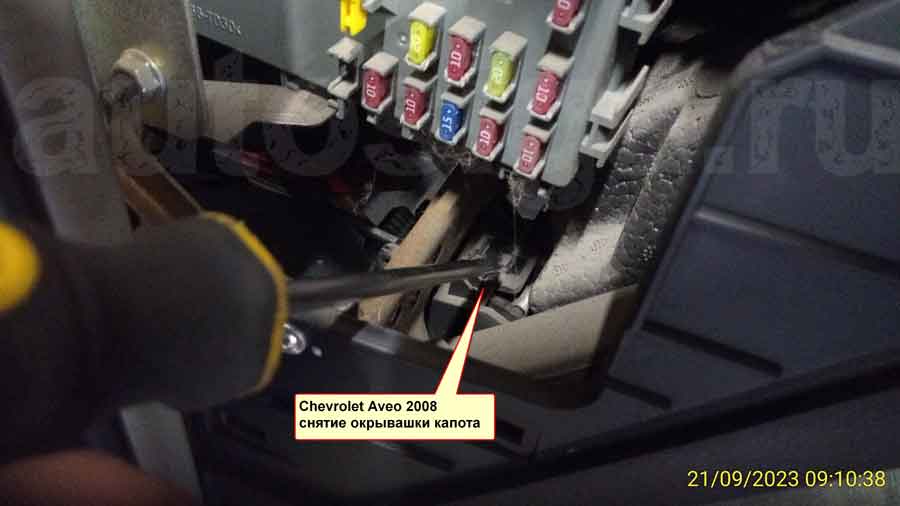

Снятие ручки открывания капота на Chevrolet Aveo 2008
Снятие ручки открывания капота

Почти все подключения сигнализации можно осуществить на разъёмах левой кик-панели и на замке зажигания.

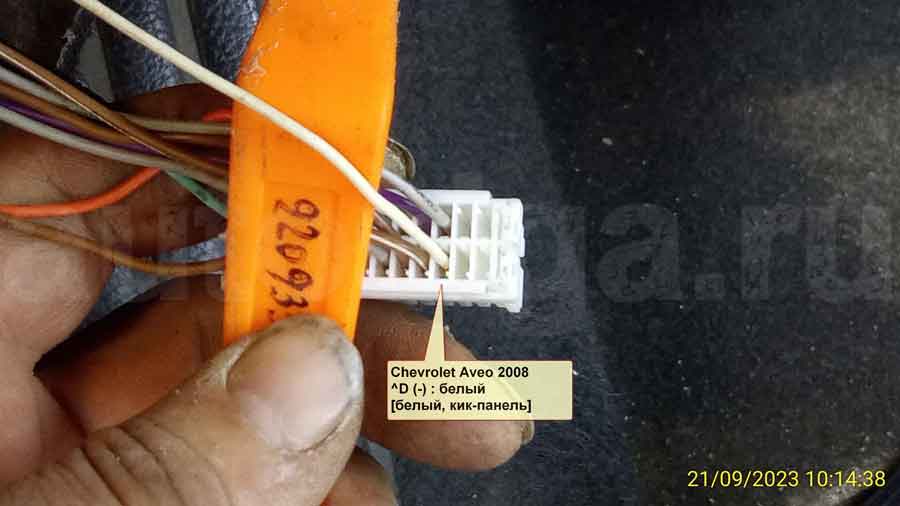

Подключение концевика дверей на Chevrolet Aveo 2008
Концевик дверей – белый в белом разъёме левой кик-панели

В этом же разъёме подключаемся к ручнику и центральному замку.

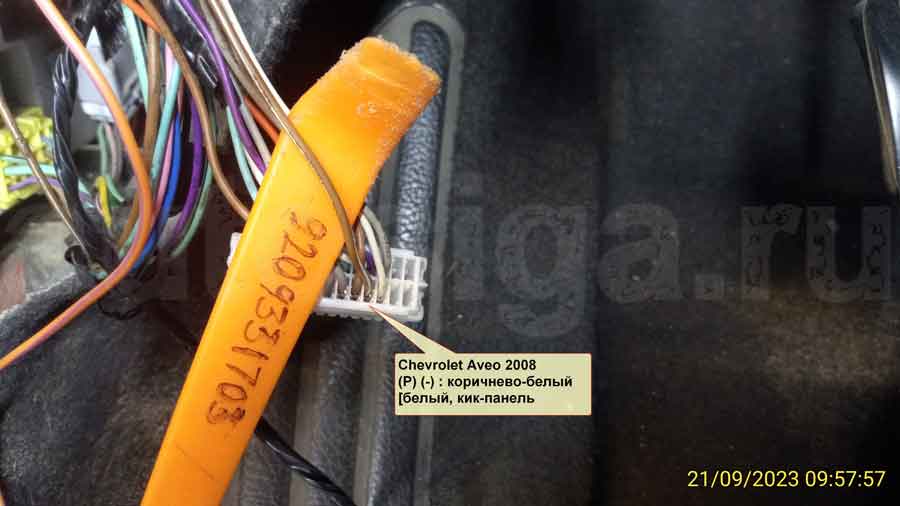

Подключение ручного тормоза на Chevrolet Aveo 2008
Ручник – коричневый/белый в белом разъёме левой кик-панели

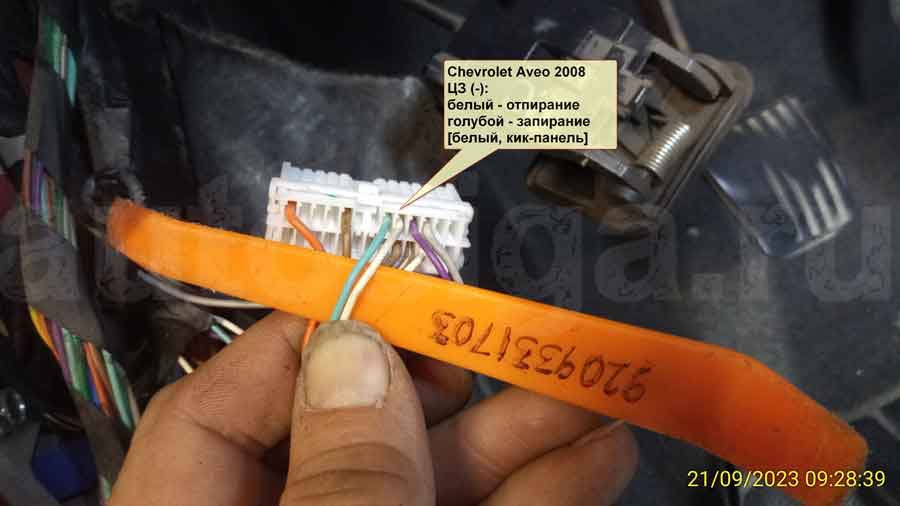

Подключение центрального замка на Chevrolet Aveo 2008
Управление цз – белый (отпирание), голубой (запирание) в белом разъёме левой кик-панели

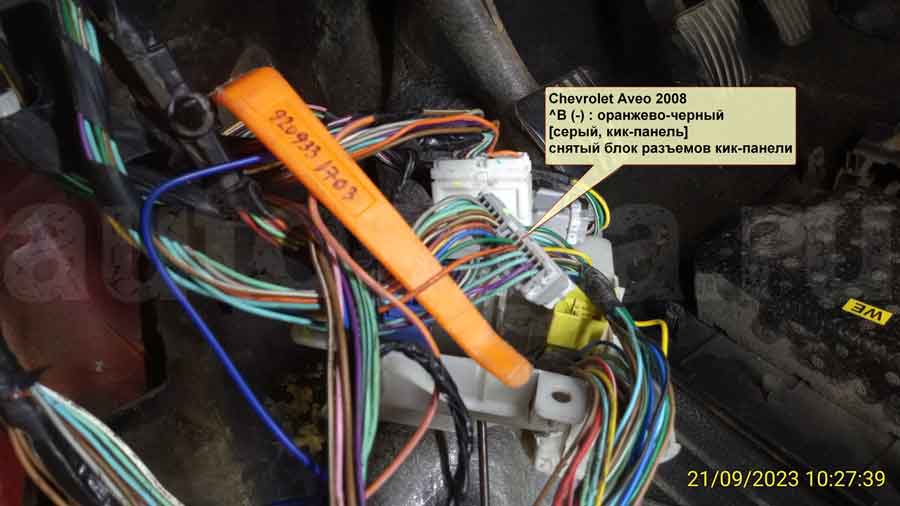

Подключение к концевику багажника на Chevrolet Aveo 2008
Багажник – оранжевый/чёрный в сером разъёме левой кик-панели

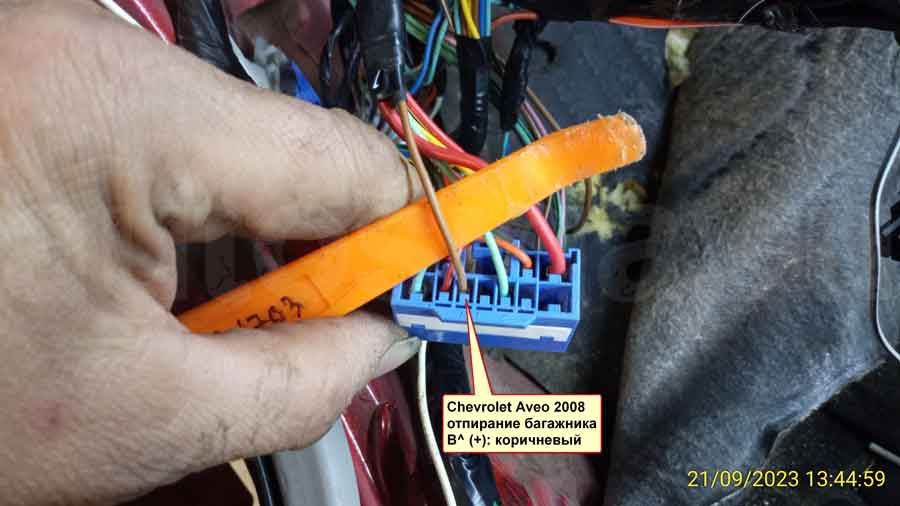

Провод открытия багажника на Chevrolet Aveo 2008
Открывание багажника – коричневый в синем разъёме левой кик-панели

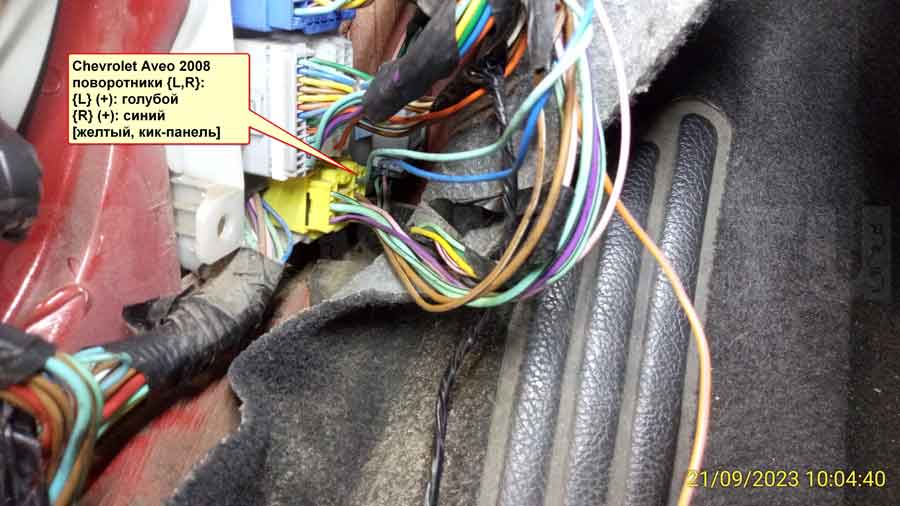

Повороты на Chevrolet Aveo 2008
Жёлтый разъём с поворотами

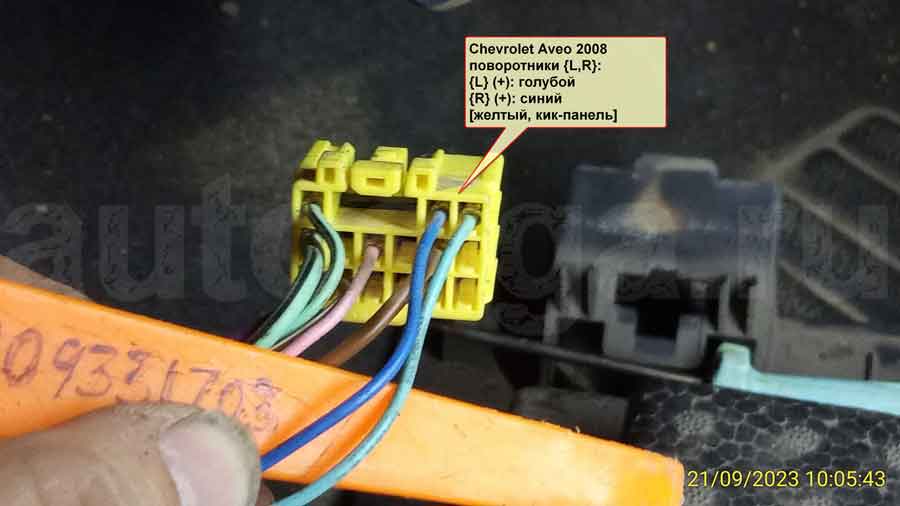

Подключение к поворотам на Chevrolet Aveo 2008
Повороты – голубой и синий в жёлтом разъёме левой кик-панели

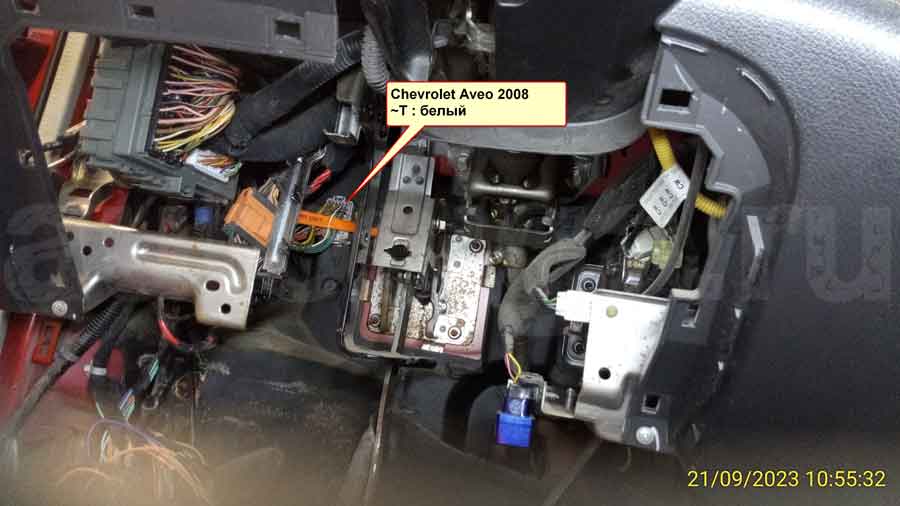

Тахометр на Chevrolet Aveo 2008
Разъём с импульсами

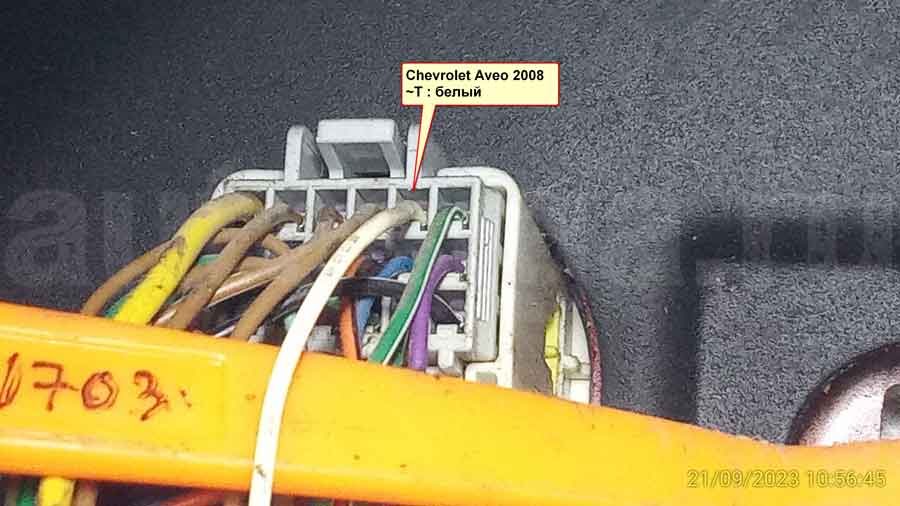

Подключение к тахометру на Chevrolet Aveo 2008
Тахометр (импульсы) – белый

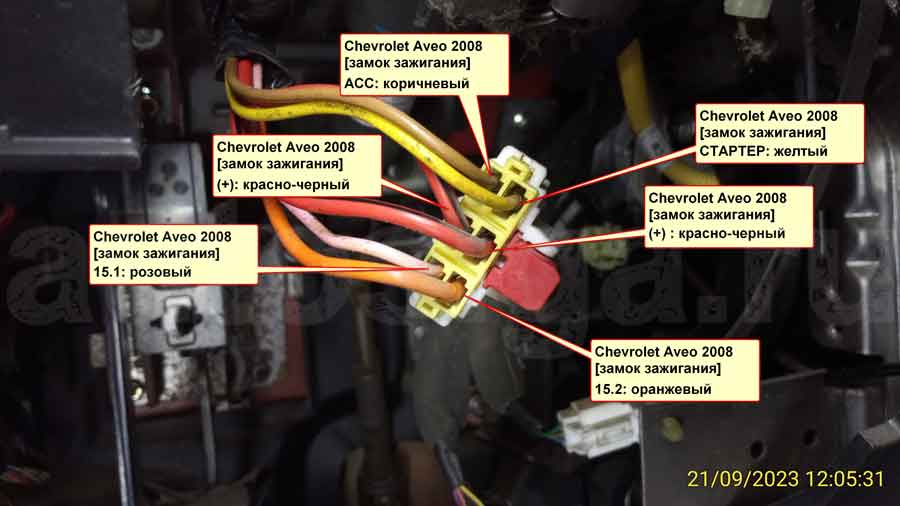

Подключение к силовым цепям на Chevrolet Aveo 2008
Замок зажигания: +12 – два красных/чёрных, зажигание 1 – розовый, зажигание 2 – оранжевый, асс – коричневый, стартер – жёлтый

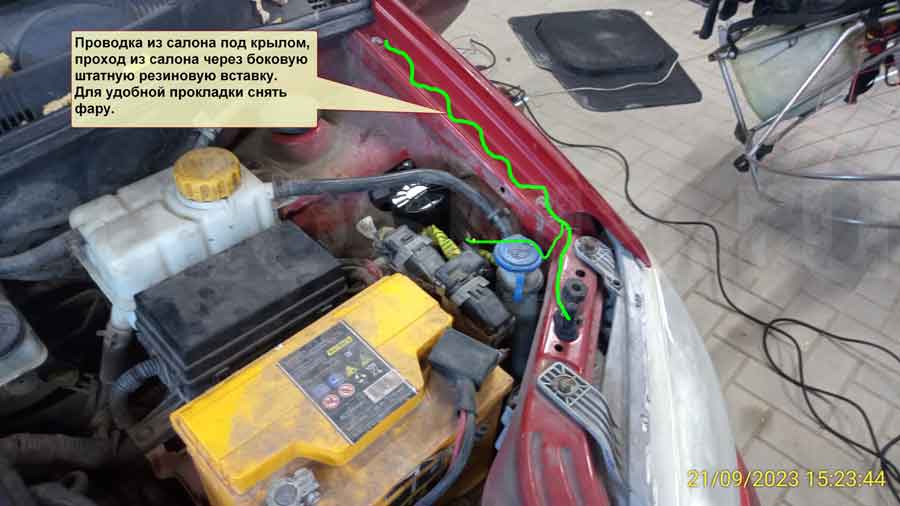

Проход под капот на Chevrolet Aveo 2008
Проход под капот

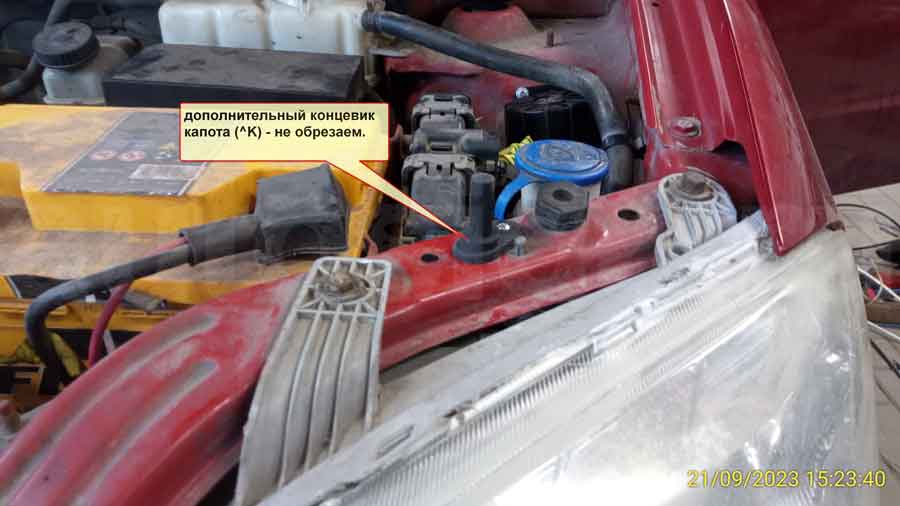

Установка концевика капота на Chevrolet Aveo 2008
Возможное место установки концевика капота

Точки подключения автосигнализации на Chevrolet Aveo 2010

Жгут от замка зажигания:
+12 – красный/чёрный
Зажигание – розовый
Зажигание 2 – оранжевый
АСС – коричневый
Стартер – жёлтый

Левый разъём щитка приборов:
Тахометр – белый (ближе к краю)
Концевики дверей (-) – белый
Поворотник 1 – голубой

Правый разъём щитка приборов:
Поворотник 2 – синий

Левый порог, вертикальный жгут:
Ц.З. запирание – серый (сила привода водителя)
Ц.З. отпирание – коричневый (сила привода водителя)
Открывание багажника – коричневый (силовой привода)

Синий разъём кик панели водителя:
Тормоз – голубой
Концевик багажника (-) – оранжевый/чёрный

Концевик капота есть штатный, но работает на размыкание.

Для обхода иммобилайзера использовал обходчик Starline BP-03. На замок зажигания 4 петли.

Точки подключения автосигнализации на Chevrolet Aveo 2012 АКПП

Устанавливал Starline A92 can flex.
Can использовал для считывания концевиков дверей, концевика багажника, педали тормоза, заведённого двигателя.

Блок BCM слева от рулевой колонки:
концевик водительской двери (-) – серый в розовом разъёме, контакт 22. На этот провод подаём "минус" после окончания автозапуска, чтобы выключить автомагнитолу. Я использовал для этого 1-ый канал (жёлтый/красный провод). Программировал его на включение после остановки двигателя в охране на 1 секунду (задержка на включение – 3 секунды после остановки двигателя). При этом программируем отключение контроля концевиков дверей на время работы канала.
центральный замок (-) – коричневый/белый (открыть) и коричневый/жёлтый (закрыть) в синем разъёме
can high – зелёный в синем разъёме, контакт 22.
can low – не используем
повороты (-) – зелёный/белый в синем разъёме (нечётные "минусы" включают повороты, чётные "минусы" выключают)
+ 12 – красный/жёлтый в белом разъёме
габариты (-) – зелёный/серый в белом разъёме (подача массы включает габариты)
зажигание (+) – фиолетовый/чёрный в зелёном разъёме
асс (+) – фиолетовый/жёлтый в зелёном разъёме

Левый порог:
бензонасос – серый
открытие багажника (силовой +) – синий/белый. Для открытия использовать реле.

Для обхода штатного иммобилайзера использовал модуль обхода иммобилайзера Starline BP-03 в разрыв одного из проводов штатной антенны.

Автозапуск.
Жёлтый провод от автосигнализации (зажигание) – к фиолетовому/чёрному (зажигание) в зелёном разъёме BCM.
Синий провод от автосигнализации (имитация АСС за 2 секунды до включения зажигания) – к фиолетовому/жёлтому (асс) в зелёном разъёме BCM.
Красный от обходчика – на постоянный плюс. Чёрный от обходчика – к чёрно/красному проводу от автосигнализации (провод обхода иммобилайзера).
Провода стартера от сигналки (чёрный/белый и чёрный/жёлтый) не пришлось использовать, как и провод зажигания/асс (зелёный).

Точки подключения автосигнализации Starline A91 на Chevrolet Aveo 2012 АКПП

+12V – красный/жёлтый, белый разъём BCM

Зелёный разъём BCM:
IGN – фиолетовый/чёрный
ACC – фиолетовый/жёлтый
Starter – белый/чёрный и белый/фиолетовый, в зависимости от подключаемой сигнализации стартер подключить по схеме 1.

Схема 1. Подключение автозапуска
Chevrolet Aveo 2012. Подключение цепей автозапуска

Розовый разъём BCM:
Левая передняя дверь (-) – серый
Левая задняя дверь (-) – серый
Правая передняя дверь (-) – серый
Багажник (-) – фиолетовый/серый

Серый разъём BCM:
Правая задняя дверь (-) – серый

Двери и багажник подключить по схеме 2.

Схема 2. Подключение концевиков дверей
Chevrolet Aveo 2012. Подключение концевиков дверей

Синий разъём BCM:
Центральный замок (-) – коричневый/жёлтый и коричневый/белый

Повороты задние – синий/белый и синий/белый, коричневый разъём BCM
Повороты передние – синий/фиолетовый и зелёный/фиолетовый, чёрный разъём BCM
Повороты подключать по схеме 3.

Схема 3. Подключение поворотов

Chevrolet Aveo 2012. Подключение поворотов

Педаль тормоза – коричневый/жёлтый, чёрный разъём BCM
Подключать по схеме 4.

Схема 4. Подключение стоп-сигналов
Chevrolet Aveo 2012. Подключение стоп сигнала

Тахометр – с катушек зажигания. См. Схема 5.

Схема 5. Подключение к форсункам
Chevrolet Aveo 2012. Подключение к форсункам

Обходчик штатного иммобилайзера StarLine BP-03. Чип из ключа не извлечь, пришлось весь ключ прятать.
