1. Точки подключения автосигнализации на Chevrolet Lacetti 2007 года

Цепь Цвет Расположение
+12 v красный Белый разъём за левой бочинкой
Зажигание розовый
Общий провод концевиков (-) белый Белый разъём за левой бочинкой
Открытие багажника (+) коричневый Жгут в левом пороге
Триггер багажника* (-) синий Белый разъём за левой бочинкой
Поворотники (+) синий Белый разъём за левой бочинкой
голубой
Ц.З. запирание (-) салатовый\белый Жгут левого порога
Ц.З. отпирание (-) желтый
Бензонасос серый
Датчик генератора (+) коричневый Белый разъём за левой бочинкой
*В варианте хетчбека и универсала концевик багажника привязан к дверям (белый провод)



Lacetti. Распиновка щитка приборов

2. Точки подключения автосигнализации на Chevrolet Lanos 2007 года

Цепь Цвет Расположение
+12 v красный За левой бочинкой
Зажигание розовый за левой бочинкой, на кнопке аварийной сигнализации или за щитком приборов
Общий провод концевиков (-) белый На щитке приборов или за левой бочинкой
Поворотники синий На кнопке аварийной сигнализации или за щитком приборов на маленьком разъёме голубой, на большом - синий
голубой
Бензонасос коричневый\белый За левой бочинкой в коричневом разъёме
Тахометр тёмный зелёный\черный На щитке приборов, 22контакт
Спидометр тёмный зелёный\белый На щитке приборов, 16контакт
Форсунки белый\чёрный, светлый зелёный\чёрный За правой щёчкой, на компьютере впрыска
Датчик уровня топлива черный\белый На щитке приборов, 11контакт
На компьютере впрыска (находится за правой бочинкой): зажигание - красный\белый (по нему можно осуществлять блокировку), +12v - оранжевый, масса - черный

3. Установка автосигнализации StarLine A91 Dialog на Chevrolet Lanos 2008

Для снятия панели приборов разбираем накладку «торпедо». Для этого необходимо: снять накладку под магнитолой и малым «бардачком», блок управления климатом и блок управления регулировкой фар.

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Снимаем панель приборов. К ней подходят три разъема.

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Основные подключения делаем на разъемах панели приборов.

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Снимаем накладку руля (два самореза со стороны руля, два самореза и один винт снизу) и накладку подторпедника (четыре самореза) и подключаем 6-ти контактный силовой разъем к замку зажигания.

Установка автосигнализации на Chevrolet Lanos

Снимаем накладку блока предохранителей (левая кик панель) и откручиваем болты крепления блока предохранителей.

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

За блоком предов в жгуте из двери водителя подключаем управление ЦЗ (актуатор в водительскую дверь устанавливал дополнительно).

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

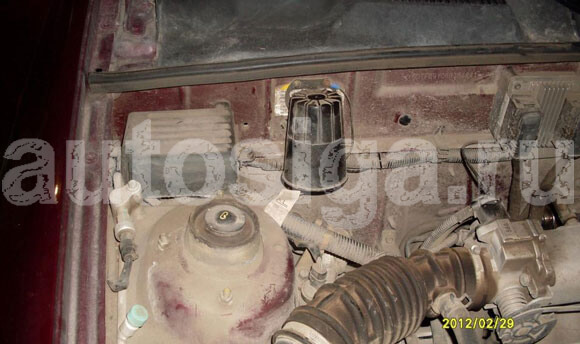

Устанавливаем в салоне - светодиод, блок приемо-передатчика. Под капотом - сирену, концевик капота и датчик температуры двигателя. В багажнике - концевик багажника.

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Установка автосигнализации на Chevrolet Lanos

Программировал по табл №2:
- контроль работы двигателя по тахометру;
- время прокрутки стартера 3.6 сек;
- синий провод силового разъема как IGN1.
