Точки подключения и карты установок сигнализации на Nissan Juke, Kicks

Точки подключения автосигнализации на Nissan Juke 2011 с кнопкой старт-стоп

Устанавливал Starline A92 can. По can видит зажигание, заведённый двигатель, концевики дверей и багажника, управляет центральным замком.

К проводам can-шины можно подключиться в диагностическом разъёме. Назначение проводов в автомобиле: СAN-H – контакт №6 разъема диагностики. CAN-L – контакт №14 разъема диагностики.

Согласование автомобиля с автосигнализацией:
Группа - 8; подгруппа - 5. Определение модели автомобиля производится разными способами в зависимости от конструкции кнопки включения аварийной сигнализации. Если кнопка включения аварийной сигнализации имеет фиксируемое положение в нажатом состоянии (мой случай), то для определения модели автомобиля необходимо поставить а/м на охрану с брелока, снять а/м с охраны с брелока, открыть багажник.

Аварийка управляется минусом (альтернативное управление) – салатовый в нижнем правом разъёме на BCM. К нему подключается белый/красный провод сигнализации из разъема X9.

BCM находится слева от рулевой колонки.

Запуск и остановка двигателя – подача массы на салатовый на кнопке запуска.

Тормоз – голубой на педали тормоза.

Бензонасос – серый в левом пороге.

Для обхода иммобилайзера использовал схему с разрывом питания батарейки родного пульта.

Точки подключения автосигнализации на Nissan Juke 2011

Все подключения делаем на BCM.

Чёрный 40-контактный разъём BCM:
Центральный замок (-) – серый (закрытие) контакт 9, коричневый (открытие) контакт 8.

Чёрный 20-контактный разъем BCM:
Двери (-):
голубой (левая передняя), контакт 3;
красный (правая передняя), контакт 5;
коричневый (левая задняя), контакт 2;
салатовый (правая задняя), контакт 4;
розовый (багажник), контакт 7.

Точки подключения автосигнализации на Nissan Juke 2012 без "интеллигентного ключа"

Силовые на замке зажигания:
+ 12 – синий
стартер – белый
зажигание – красный
зажигание 2 – жёлтый
асс – коричневый

тормоз – голубой на разъёме педали тормоза

импульс – на катушках не красные и не чёрный провода

Повороты, концевики и управление центральным замком подключаем на BCM слева от рулевой колонки
левая передняя дверь (-) – голубой в чёрном 15-ти контактном разъёме (контакт 4)
правая передняя дверь (-) – красный в чёрном 15-ти контактном разъёме (контакт 5)
левая задняя дверь (-) – коричневый в чёрном 15-ти контактном разъёме (контакт 3)
правая задняя дверь (-) – салатовый в чёрном 15-ти контактном разъёме (контакт 2)
багажник (-) – голубой в чёрном 15-ти контактном разъёме (контакт 7)
все концевики через два диода

повороты (+) – фиолетовый и белый в чёрном 15-ти контактном разъёме (контакт 10 и 9)

центральный замок закрыть (-) – серый в белом 40-контактном разъёме (контакт 12)
центральный замок открыть (-) – коричневый в белом 40-контактном разъёме (контакт 13)

Для обхода иммобилайзера использовал модуль обхода SKY.

Точки подключения автосигнализации на Nissan Juke 2012 (обычный ключ) с использованием can

Устанавливал сигнализацию Starline A93.

Замок зажигания:
+ 12 – синий
стартер – белый
зажигание – красный
зажигание 2 – жёлтый
асс – коричневый (можно не подключать)

Для автозапуска при обходе штатного иммобилайзера по can надо подать плюс на толстый красный провод шестиконтактного разъёма (pin 3) в блоке предохранителей под капотом.

Разъём OBD:
CAN-H – pin 6
CAN-L – pin 14

Бензонасос – коричневый в пороге водителя

BCM слева от рулевой колонки:
центральный замок (-) – серый и коричневый в 40-ка контактном разъёме
концевик водительской двери (-) – голубой в чёрном разъёме; подать минус после окончания автозапуска для выключения света

По can: аварийка, центральный замок (не всегда срабатывает – поэтому дублируем по аналогу), двери, багажник (в том числе и отпирание багажника), тормоз, паркинг, заведённый двигатель, зажигание, обход иммобилайзера (без процедуры клонирования).

Установка и подключение автосигнализации на Nissan Juke 2012, простой ключ

Установим сигнализацию с автозапуском с использованием can на Nissan Juke. По can выполняется и обход штатного иммобилайзера.

Подготовка к установке автосигнализации на Nissan Juke - разбор салона

Разбираем частично салон для удобства подключения и установки сигнализации на Nissan Juke.

Отвернуть два болта М6 крепления ручки отпирания капота...

...и саморез под ней.

Снять пластиковую накладку, отсоединив разъёмы

Пластиковая накладка под рулевой колонкой снята

Для доступа к замку зажигания снять кожух рулевого вала. Для этого необходимо отвернуть два самореза со стороны руля и снять его.

Снять кожух рулевого вала

Кожух рулевого вала снят

Снять панель приборов.

Снять декоративную накладку панели приборов (на защёлках)

Накладка панели приборов снята

Отвернуть два самореза крепления панели

Демонтировать панель приборов

Установка сигнализации на Nissan Juke

Работа под капотом

Установить под капотом сирену на саморезы, датчик температуры двигателя и концевик. Провода под капот можно  протянуть через штатный уплотнитель с левой стороны моторного щита.

Возможное место установки сирены

Крепление сирены

Установка концевика капота

Концевик капота

Переход под капот – вид со стороны двигателя

Переход под капот – вид со стороны салона

Подключение автосигнализации

Возможное место подключения массы

Подключить шину CAN в жгуте разъёма блока ВСМ или на разъёме OBD.

Подключение CAN на BCM. CAN-H – синий, CAN-L – розовый

Подключение CAN на OBD. CAN-H – pin 6, CAN-L – pin 14

По can автосигнализация (в моём случае это была Starline A93) на Nissan Juke:

• управляет аварийкой, центральным замком, отпиранием багажника
• видит двери, багажник, педаль тормоза, паркинг, заведённый двигатель, зажигание
• обходит штатный иммобилайзер (без процедуры клонирования)

Увы, по can не всегда корректно срабатывает управление цз. Поэтому дублируем управление по аналогу.

Центральный замок (-) – серый (закрыть) и коричневый (открыть)

Заблокировать можно провод бензонасоса в левом пороге.

Бензонасос (-) – коричневый

Силовые цепи для запуска двигателя подключаем на разъёме замка зажигания и в блоке предохранителей под капотом.

Подключение силовых проводов на замке зажигания

При обходе иммобилайзера по can необходимо под капот протащить провод на стартер.

Для исключения мигания лампы штатного иммобилайзера на табло на время автозапуска можно разорвать с помощью реле провод, отвечающий за мигание этой лампы.

Схема подключения стартера на Nissan Juke под капотом в блоке предохранителей

По окончании автозапуска подать минус на концевик двери водителя для выключения света. Провод концевика можно найти на BCM в чёрном разъёме - голубой провод.

Карта установки автосигнализации на Nissan Kicks E-Power 2021 PTS

Nissan Kicks E-Power 2021 года с кнопкой Start/Stop и правым рулём. Устанавливаем автосигнализацию Pandora с автозапуском.

На проверенном автомобиле обход штатного иммобилайзера пока не придумали. Поэтому обход сделан с помощью второго ключа.

Все основные подключения можно сделать на модуле Smart Key и на блоке BCM слева за бардачком.

Что Pandora видит и чем управляет на Nissan Kicks E-Power 2021

Pandora по CAN видит:

• двери;
• багажник;
• капот;
• зажигание;
• тормоз;
• габариты;
• нейтраль;
• slave;
• пробег;
• заведённый двигатель, статус READY.

Pandora по CAN управляет:

• поворотниками, попеременно правый-левый борт;
• центральным замком.

Центральный замок у меня не всегда открывался по CAN при снятии с охраны от сигнализации. Поэтому продублировал аналогом.

Основные точки подключения Nissan Kicks E-Power: Smart Key и BCM

Основные подключения выполняются:

• на модуле Smart Key;
• на блоке BCM слева за бардачком;
• на разъёме кнопки Start/Stop.

Расположение блоков Smart Key и BCM

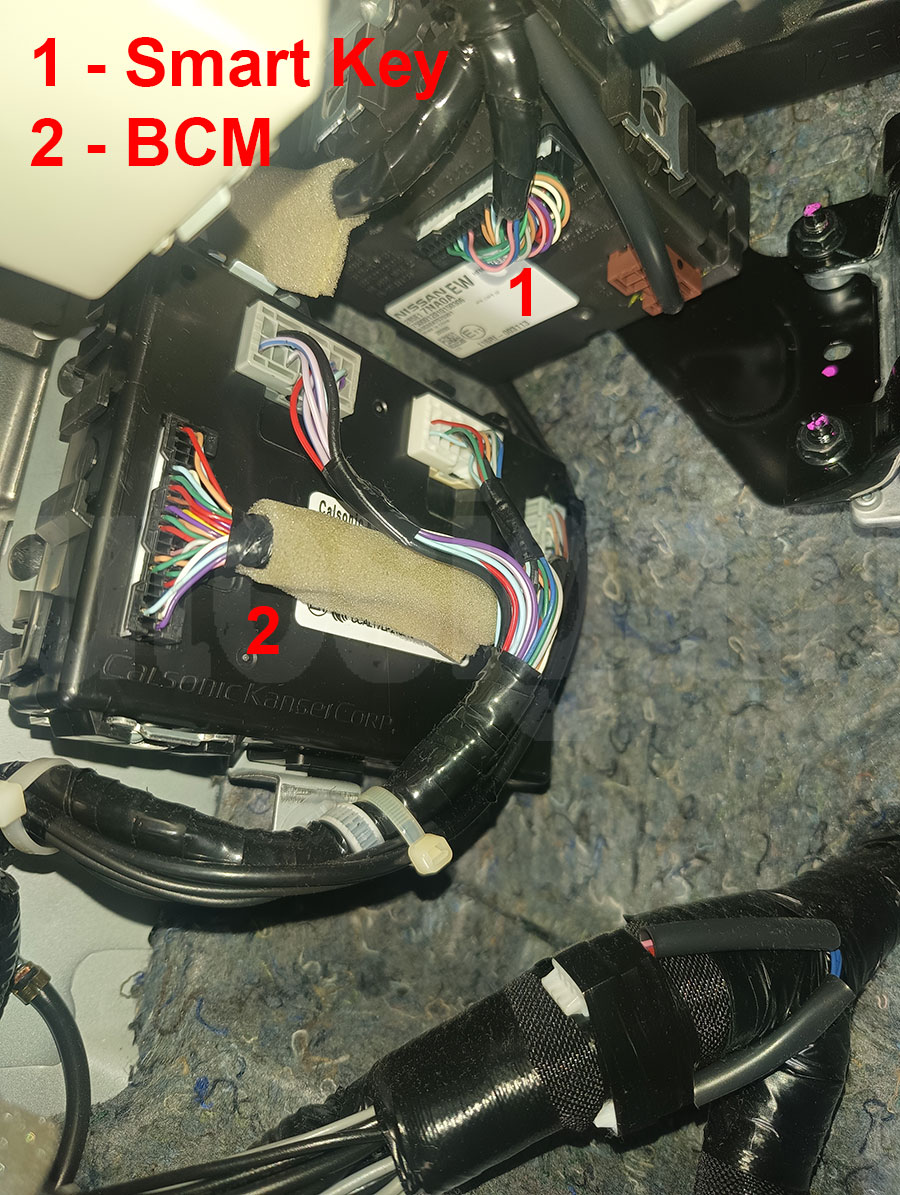

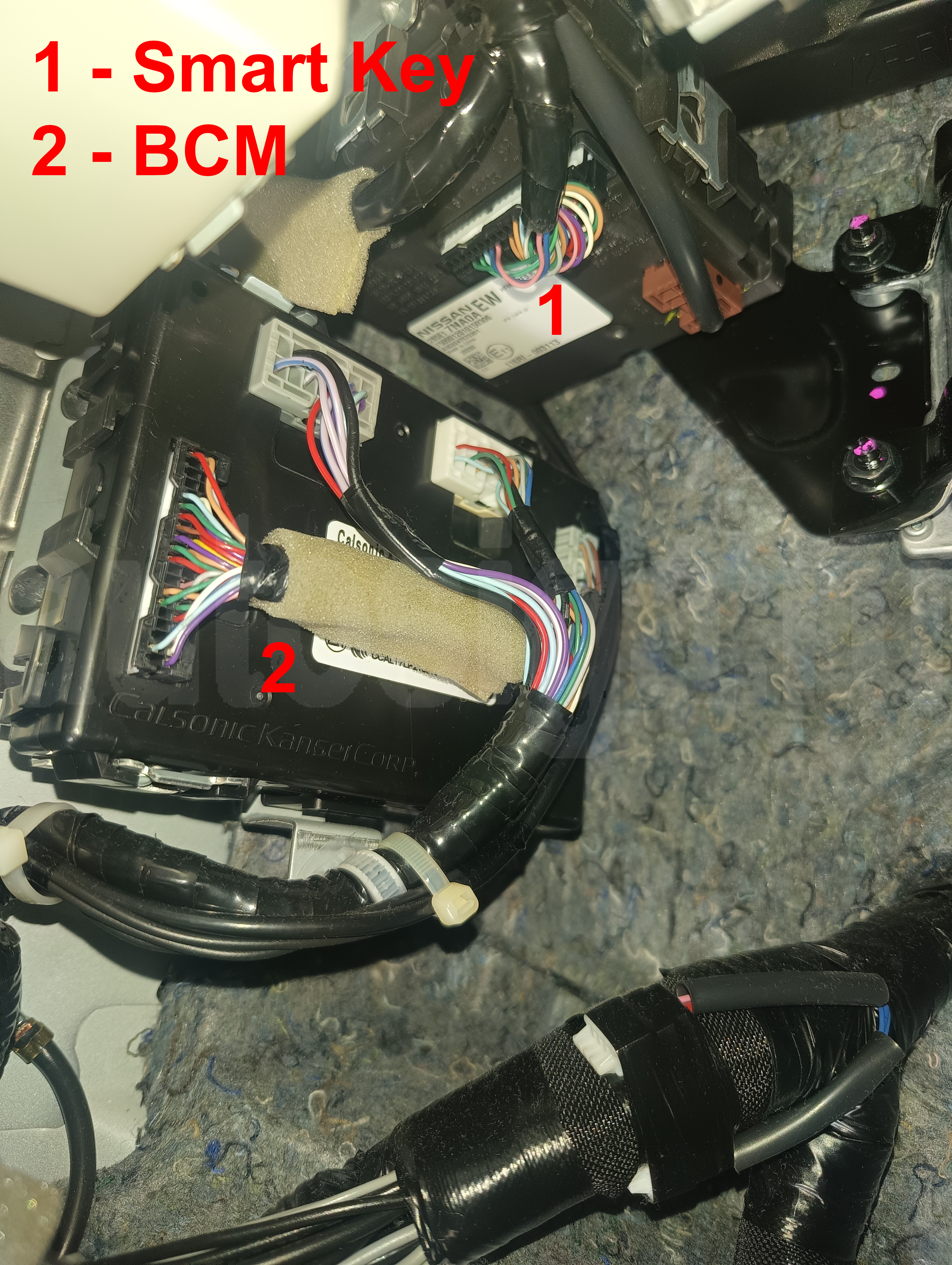

На фото показано расположение блока Smart Key и BCM.

Расположение блоков Smart Key и BCM на Nissan Kicks E-Power 2021

Питание и масса на Smart Key

На разъёме Smart Key подключаем:

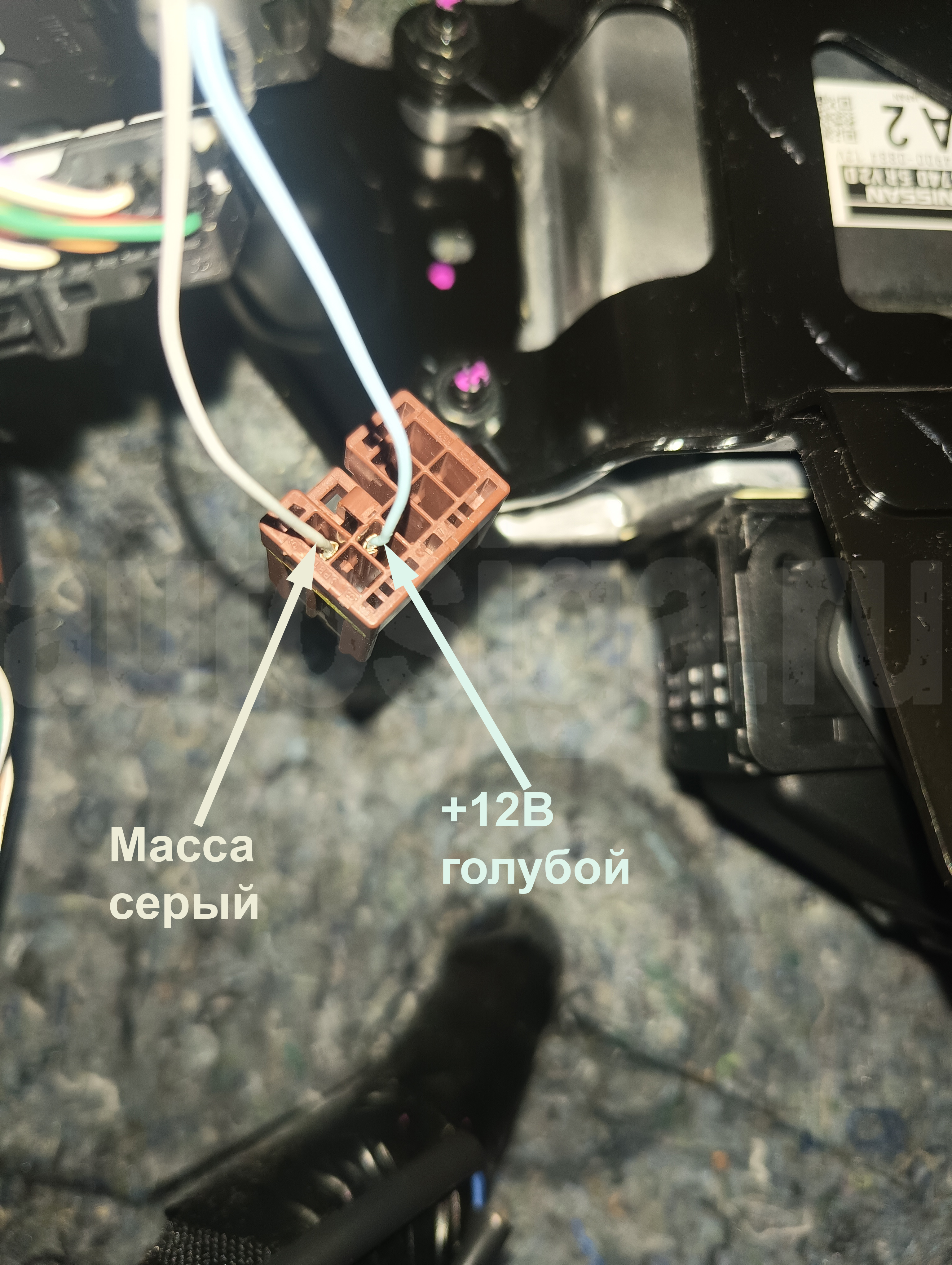

• +12В – голубой;
• масса – серый.

Разъём Smart Key: +12В и масса

CAN, кнопка ручки двери и PTS на Smart Key

На разъёме Smart Key подключаем:

• CAN-H – синий;
• CAN-L – розовый;
• кнопка на ручке двери водителя – розовый;
• PTS для автозапуска – коричневый.

Провод PTS можно использовать и для простейшей блокировки. Этот же коричневый провод можно найти и на самой кнопке Start/Stop.

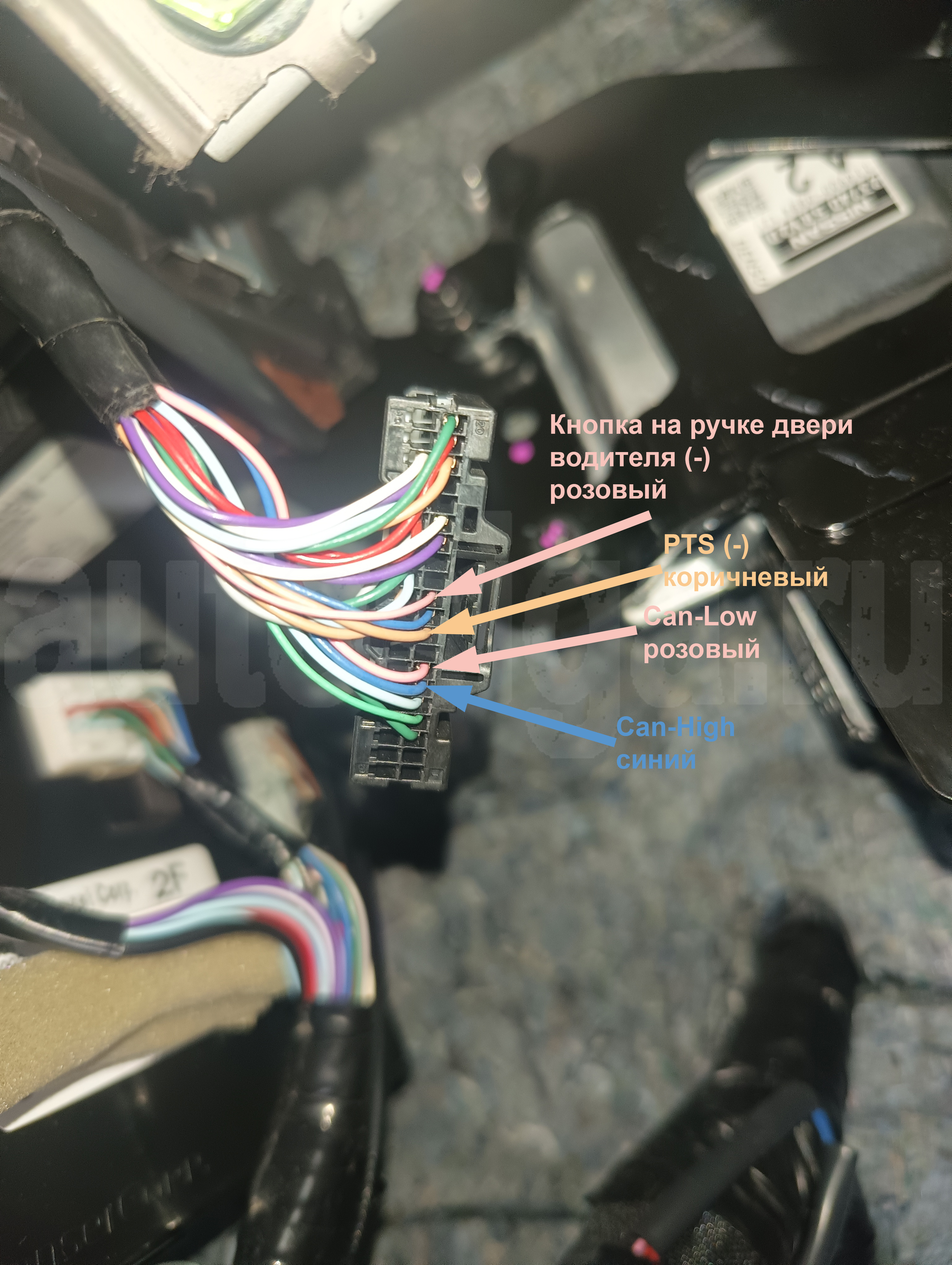

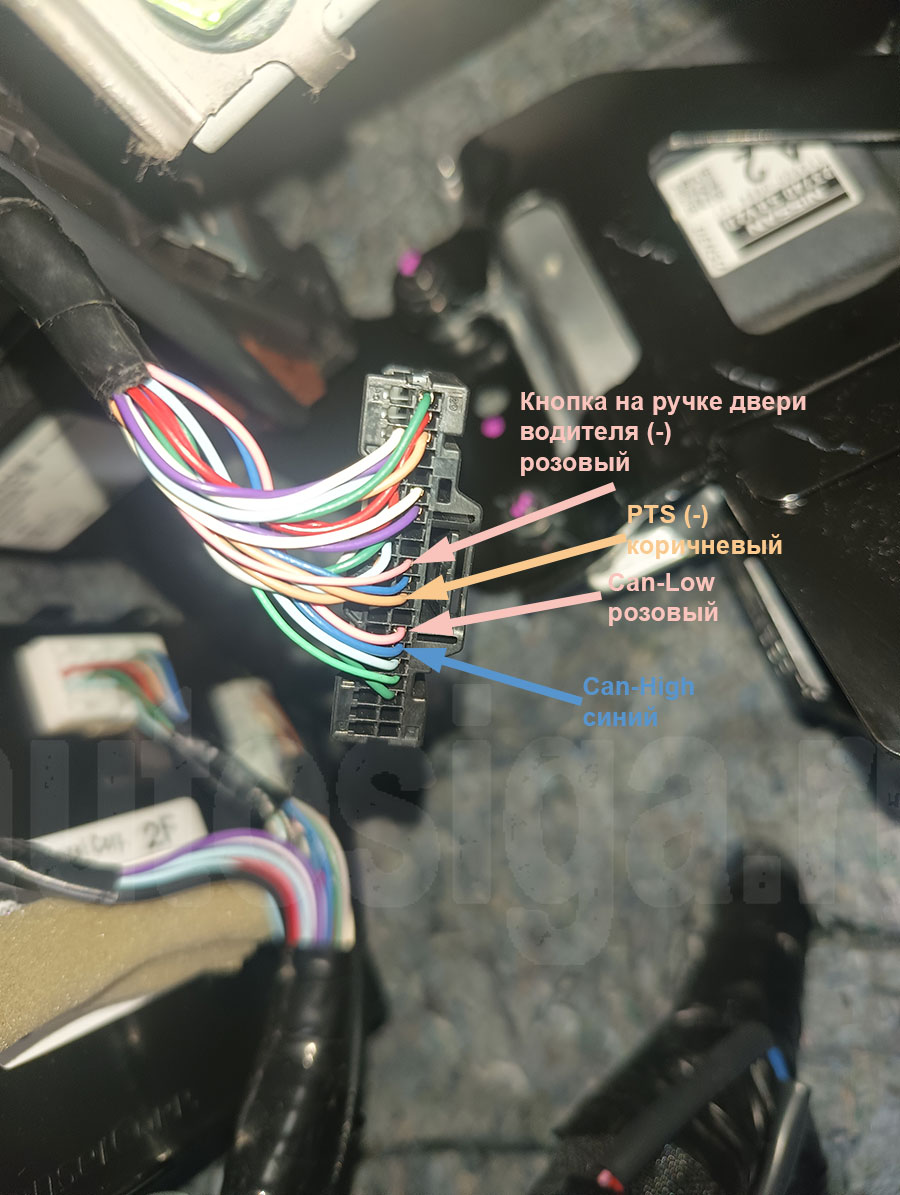

Разъём Smart Key: CAN, кнопка ручки двери водителя и PTS

Педаль тормоза на BCM

Для автозапуска подаём плюс на педаль тормоза на разъёме BCM:

• педаль тормоза – голубой.

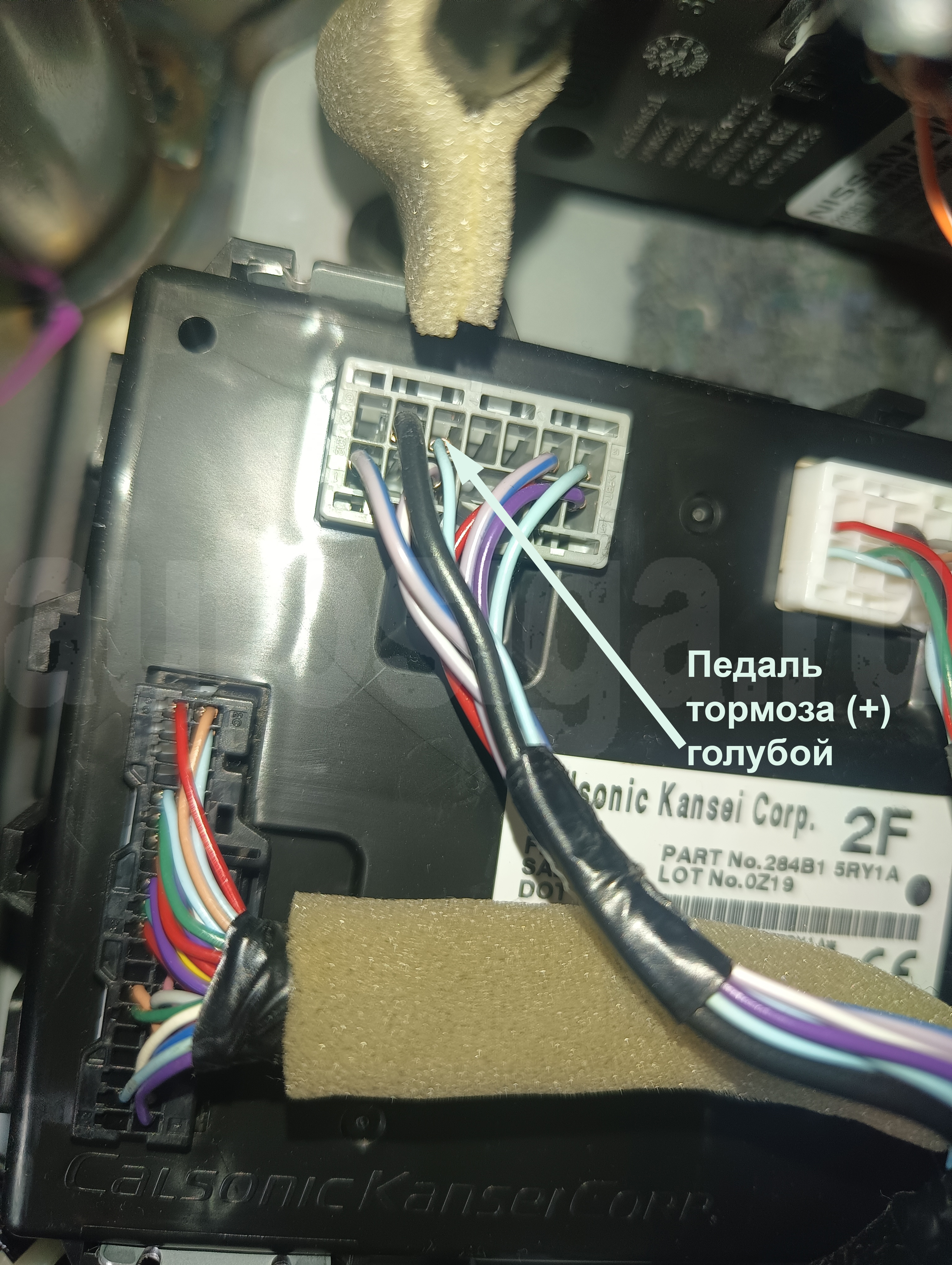

Разъём BCM: подключение к педали тормоза для автозапуска

Аналоговое подключение центрального замка и аварийки

На вертикальном чёрном разъёме BCM можно подключить аналогом:

• аварийку – розовый;
• центральный замок, запирание – зелёный;
• центральный замок, отпирание – красный или жёлтый, любой из этих проводов.

В этом же разъёме есть все концевики по аналогу. Например:

• концевик двери водителя – фиолетовый.

Если не нравится попеременное моргание правым и левым бортом по CAN, аварийку можно сделать аналогом через этот разъём.

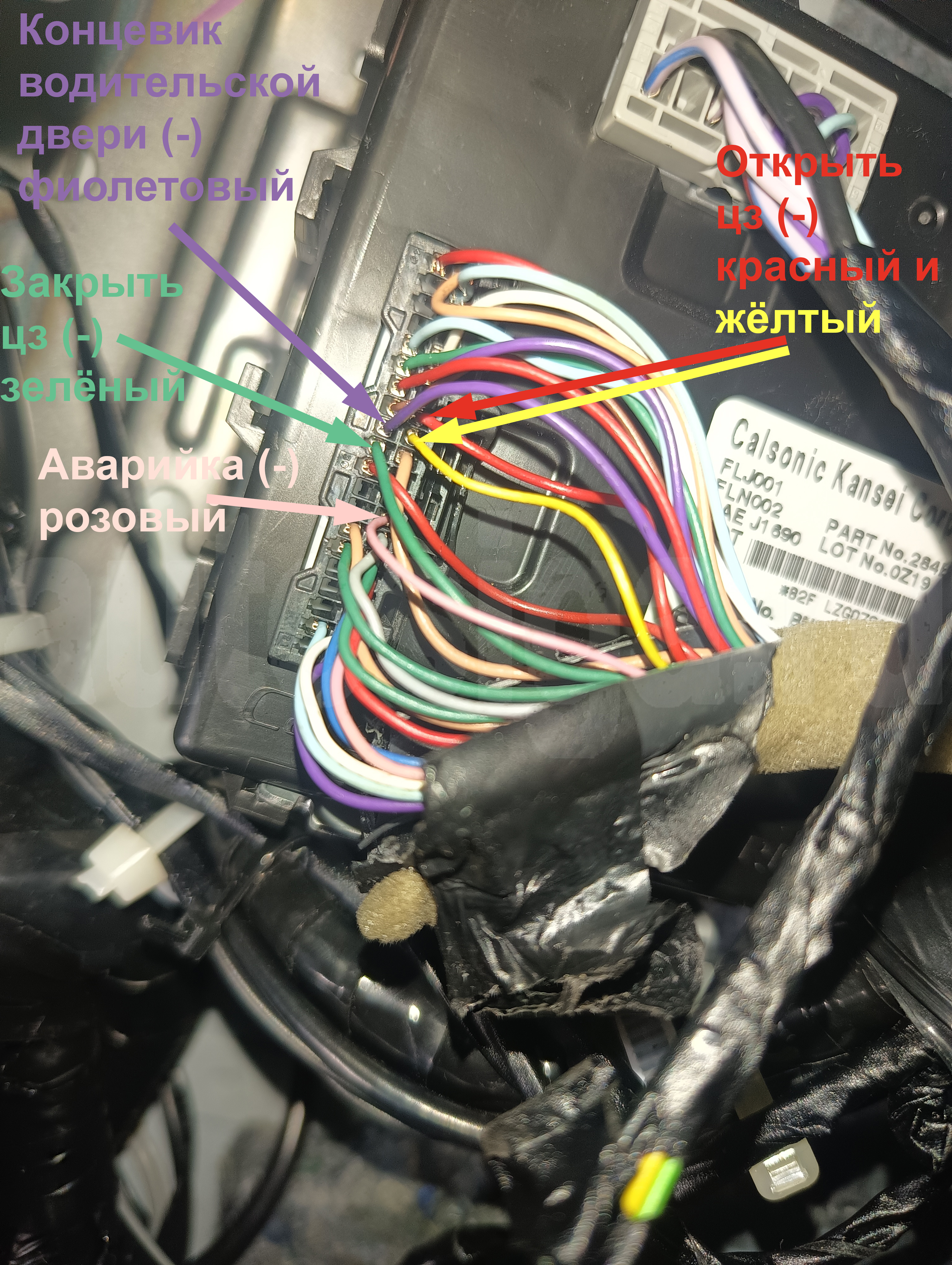

Вертикальный чёрный разъём BCM: аварийка, центральный замок и концевики по аналогу

PTS на кнопке Start/Stop

Подключение к кнопке Start/Stop:

• PTS – коричневый.

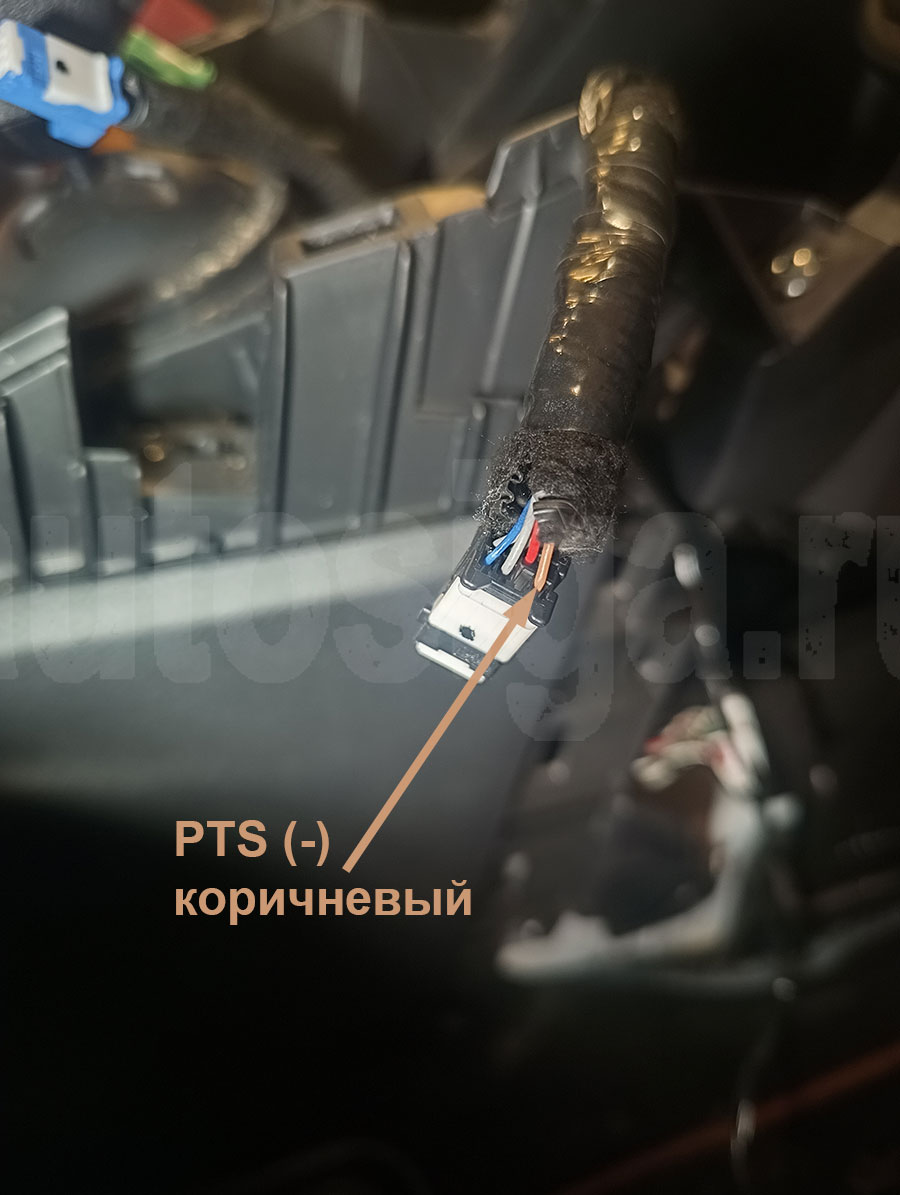

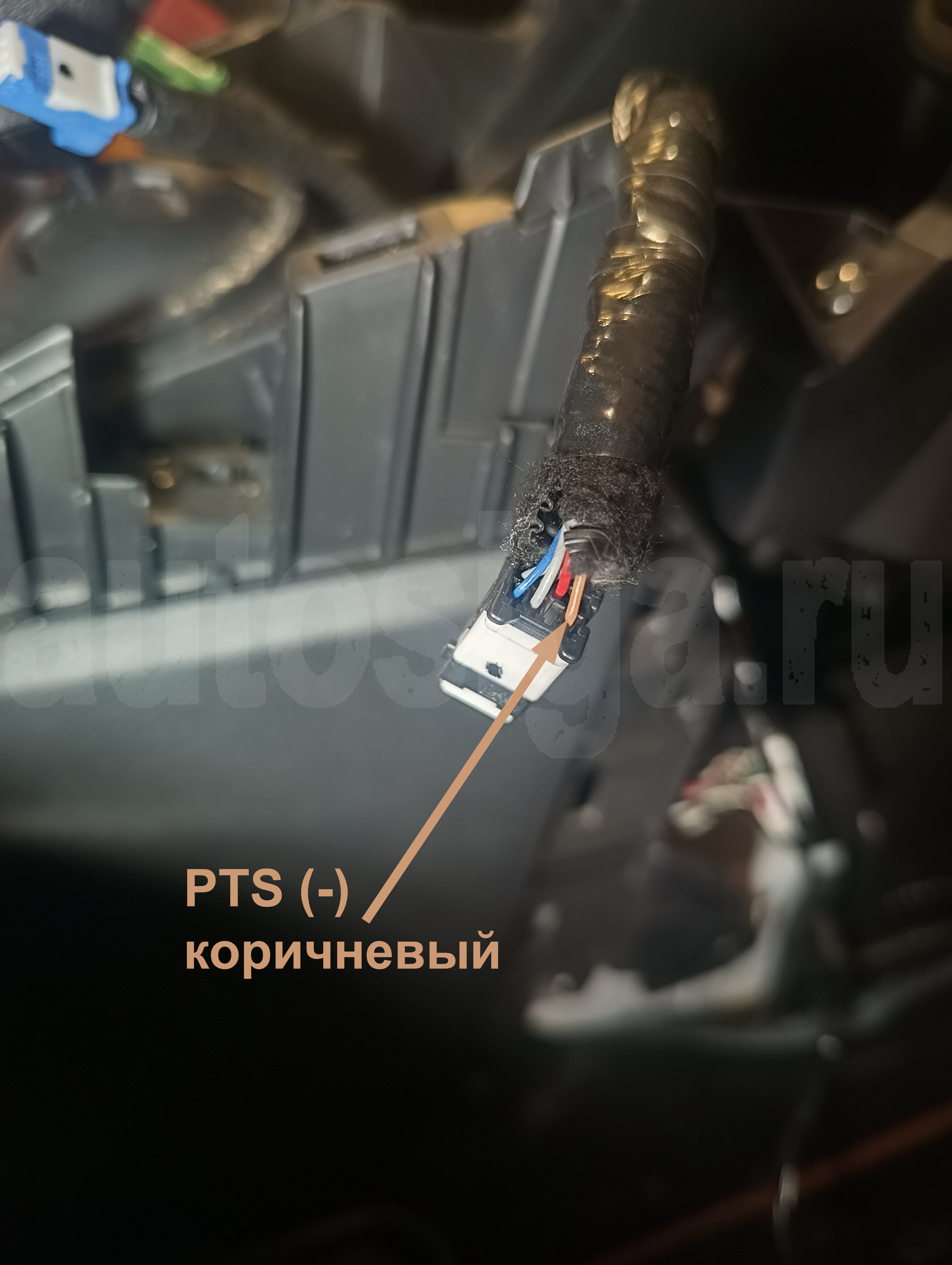

Разъём кнопки Start/Stop: минус для запуска и остановки

Обход иммобилайзера вторым ключом

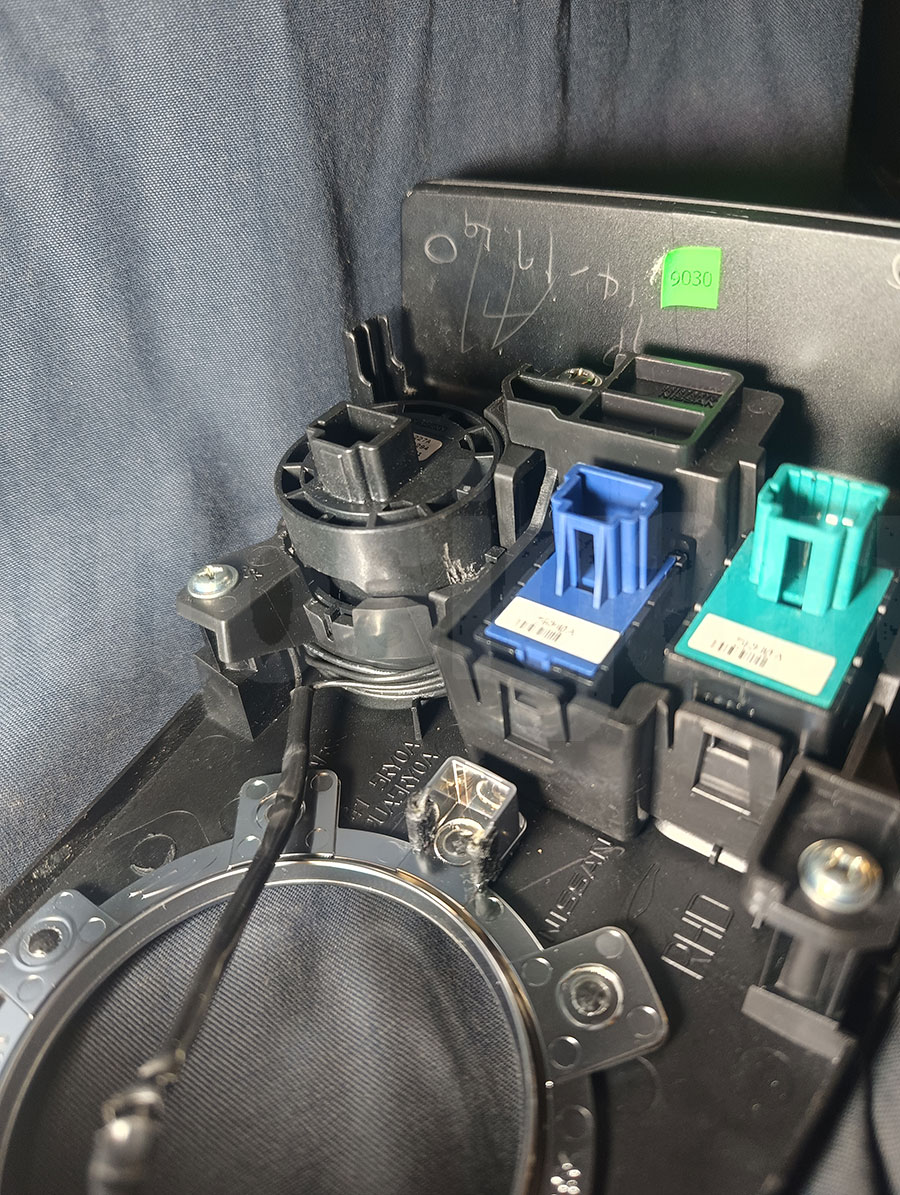

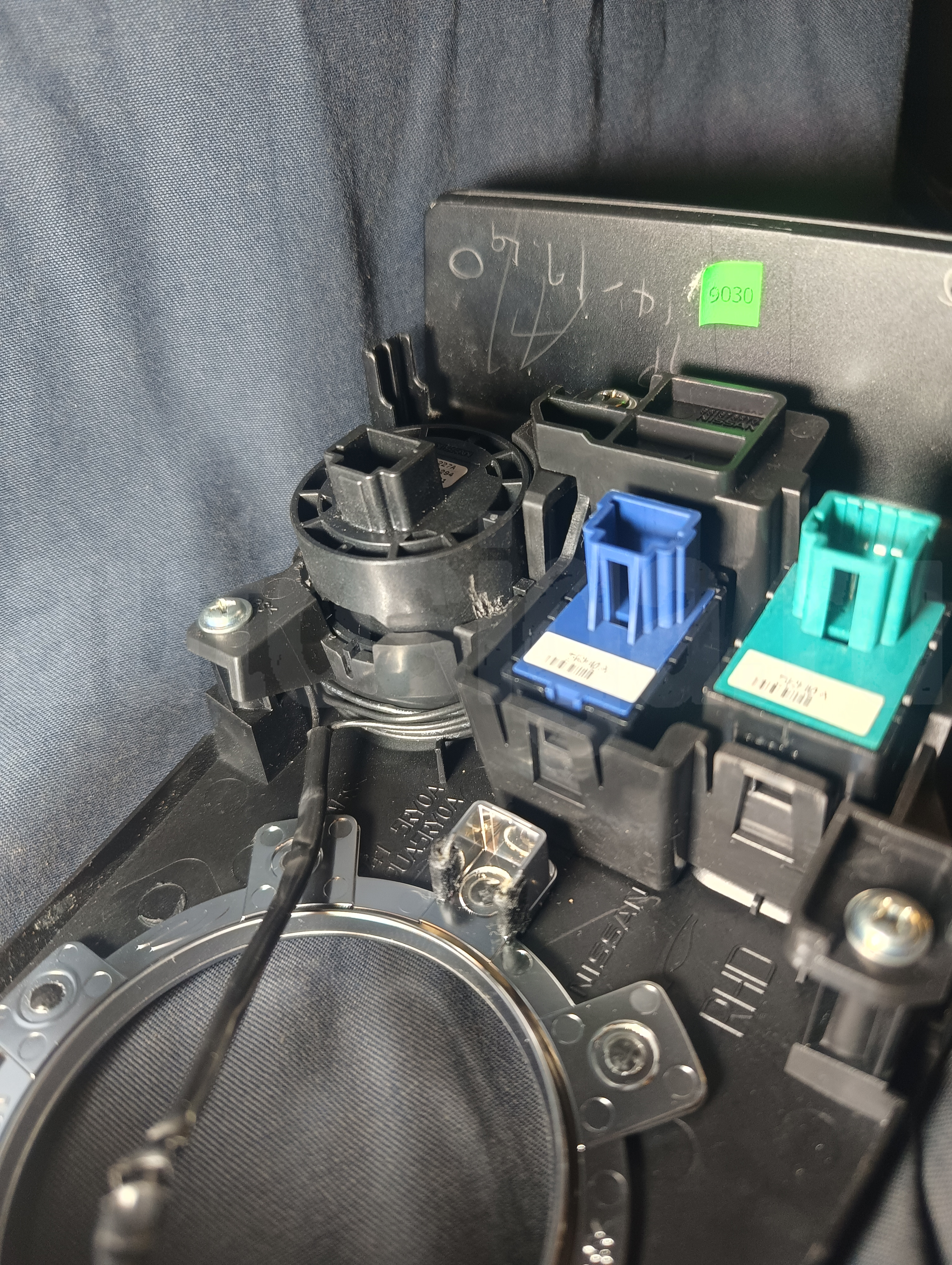

Обход сделан вторым ключом. Провод намотан на кожух, в который вставляется кнопка запуска-остановки.

• на кнопку намотано 6 витков;
• на чип сделано 3 мотка.

Намотка провода для обхода иммобилайзера, вид сверху

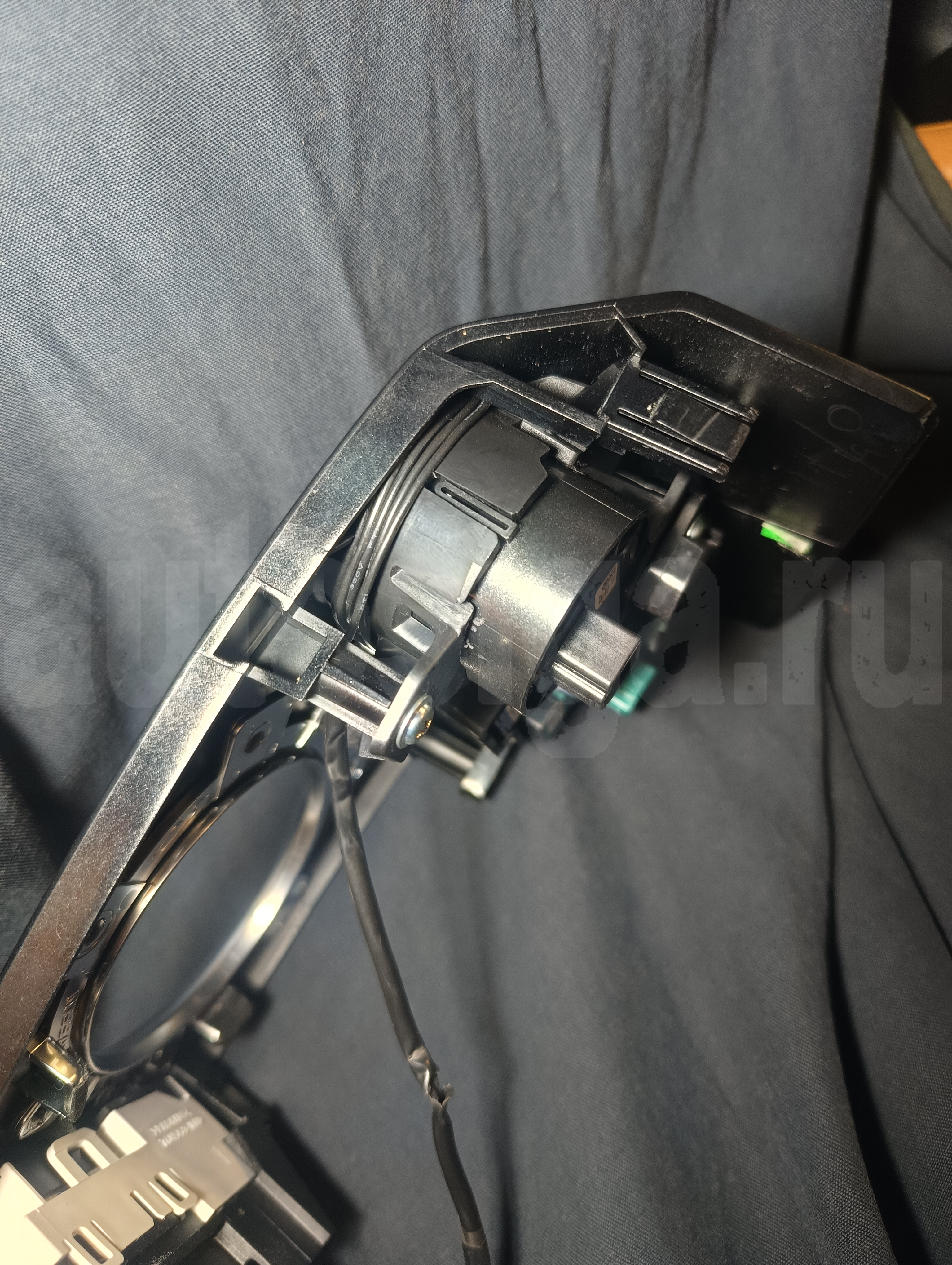

Намотка провода для обхода иммобилайзера, вид сбоку

Кнопка ручки двери водителя в режимах АЗ и ДЗ

Провод кнопки на ручке двери водителя можно использовать для снятия Pandora с охраны в режимах автозапуска и дистанционного запуска.

Для этого:

• один из входов сигнализации назначаем как вход блока таймерных каналов;
• в таймерных каналах задаём логику постановки и снятия с охраны в режимах АЗ/ДЗ при появлении сигнала на этом входе.

Есть нюанс: при автозапуске кнопки на ручках дверей и без этого подключения позволяют снять с охраны, но только один раз. То есть в режиме АЗ кнопки на ручках работают на одно снятие.

Штатный брелок при автозапуске не работает.

Настройки автозапуска и работа света

В настройках автозапуска сигнализации не использовать двойное нажатие на кнопку. При просаженном АКБ автомобиль не заводится при такой настройке.

После автозапуска гаснет только автосвет. Ни открывание дверей, ни перепостановка не помогают погасить другой свет.

Любой свет выключается только закрыванием штаткой. Pandora штаткой управлять не умеет.
