1. Точки подключения автосигнализации на Nissan Quest 1994 | |
зажигание | белый с красным в жгуте в левой части рулевой колонки |
стартер | красный и красный с зелёным в жгуте в левой части рулевой колонки |
габариты | розовый (+) в большом жгуте на водительской боковине |
ближний свет | красный с чёрным с синим (+) на выключателе |
тахометр | зелёный на катушке с пассажирской стороны двигателя |
концевики дверей | красный с чёрным (только передние двери) (-)в большом жгуте на водительской боковине. чёрный с белым на задней кнопке необходимо отвязать от остальных кнопочных диодами. Также можно поискать красный с белым провод в жгуте на водительской боковине (все двери) |
концевик багажника | коричневый с белым (-)в большом жгуте на водительской боковине |
центральный замок | Отрицательное управление Запирание – зелёный с белым; Отпирание – зелёный с оранжевым |
стоп | жёлтый с чёрным в большом жгуте на водительской боковине |
стеклоподъёмники | Реверс, остающийся на массе Водительская дверь – оранжевый с чёрным; Пассажирская дверь – синий с зелёным |
2. Точки подключения автосигнализации на Nissan Quest 1995 | |
зажигание | белый с красным в жгуте на рулевой колонки |
стартер | красный в жгуте на рулевой колонки |
габариты | розовый (+) в черном модуле на водительской боковине |
ближний свет | красный с чёрным с синим (+) на выключателе |
тахометр | зелёный на катушке |
концевики дверей | коричневый с белым (-) на водительской боковине |
концевик багажника | коричневый с белым (-)в черном модуле на водительской боковине |
центральный замок | Отрицательное управление Запирание – зелёный с белым; Отпирание – зелёный с оранжевым на водительской боковине |
стоп | жёлтый с чёрным на водительской боковине |
3. Точки подключения автосигнализации на Nissan Rogue 2008-2011
Замок зажигания:
+12 - синий
зажигание - розовый
асс - розовый, коричневый
стартер - красный
Блок ВСМ (за бардачком):
15-ти контактный разъём:
водительская дверь (-) - белый
багажник (-) - сиреневый
поворотники (+) - коричневый, серый
центральный замок (-) - розовый, коричневый
40-ка контактный разъём:
задние двери (-) - серый и салатовый
пассажирская дверь (-) - коричневый
Зарядка (+) - голубой на генераторе
4. Точки подключения автосигнализации на Nissan Sentra 1997 | |
зажигание | чёрный с белым от замка зажигания |
стартер | чёрный с жёлтым от замка зажигания, (холодный запуск чёрный с зелёным) |
габариты | красный с зелёным на выключателе света |
ближний свет | красный с жёлтым, красный с чёрным, розовый с синим и красный с зелёным (левый, правый, верхние, нижние – все отдельно) (+) на выключателе |
тахометр | жёлтый с зелёным на катушке |
концевики дверей | красный с белым (-) на водительской боковине |
концевик багажника | красный с чёрными точками на плафоне багажника |
центральный замок | Отрицательное управление Запирание – серый; Отпирание – фиолетовый на модуле за приемником |
стоп | красный с зелёным |
стеклоподъёмники | Водительская дверь – синий с чёрным; Пассажирская дверь – синий с чёрным |
5. Точки подключения автосигнализации на Nissan Sunny 1999 | ||
Цепь | Цвет | Расположение |
+12 В | б/кр | замок зажигания |
зажигание | ч/кр | замок зажигания |
зажигание 2 | бел | замок зажигания |
ACC | б/син | замок зажигания |
стартер | ч/б | замок зажигания |
стартер 2 | ч/ж | замок зажигания |
конц (-) | кр/б | панель приб-в прав. бел. р-м |
повороты | з/ж з/ч | панель приб-в правый бел. р-м панель приб-в левый бел. р-м |
стоп | кр/ч | педаль тормоза |
6. Точки подключения автосигнализации на Nissan Terrano | |
+12 | белый с красным от замка зажигания |
зажигание | чёрный с белым от замка зажигания |
стартер | чёрный с жёлтым от замка зажигания |
габариты | синий с розовым в косе под блоком реле или белый с синим в жгуте под рулевой колонкой |
топливный насос | белый с синим с серыми точками под водительским порогом |
центральный замок | Управление по одному проводу оранжевый провод в блоке ЦЗ за правой боковиной. Открывание «-«; Закрывание - обрыв |
7. Точки подключения автосигнализации на Nissan Terrano II | |
зажигание | чёрный с жёлтым от замка зажигания |
стартер | чёрный с белым от замка зажигания |
габариты | красный с синим с серебряными точками у переключателя регулировки фар |
топливный насос | красный с чёрным под капотом справа в коробке реле |
концевики дверей | красный с чёрным (-) на щитке приборов |
концевик багажника | См. дверные кнопки |
центральный замок | Управление по одному проводу жёлтый с красным провод за левой боковиной. Открывание- масса Закрывание - обрыв |
8. Точки подключения автосигнализации на Nissan Terrano 2016 (а-ля Duster, но уже измененный по сравнению с 2015)
Водительский порог:
передний правый концевик - фиолетовый тонкий
передний левый концевик - оранжевый тонкий
задние двери и багажник - белый тонкий
повороты - зеленый и фиолетовый тонкий
бензонасос - коричневый толстый

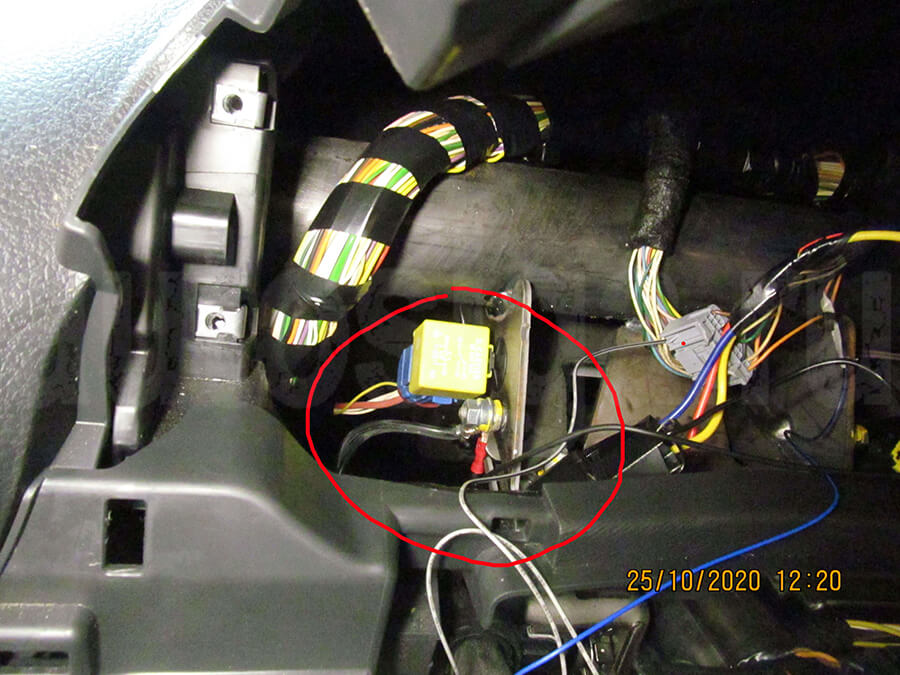

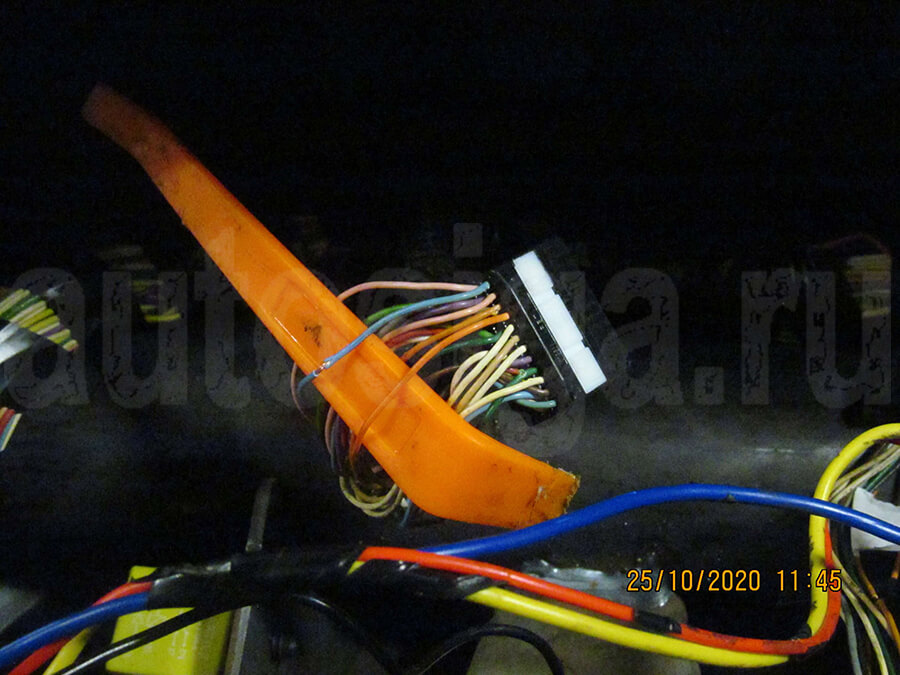

Генератор - зелёный на панели приборов

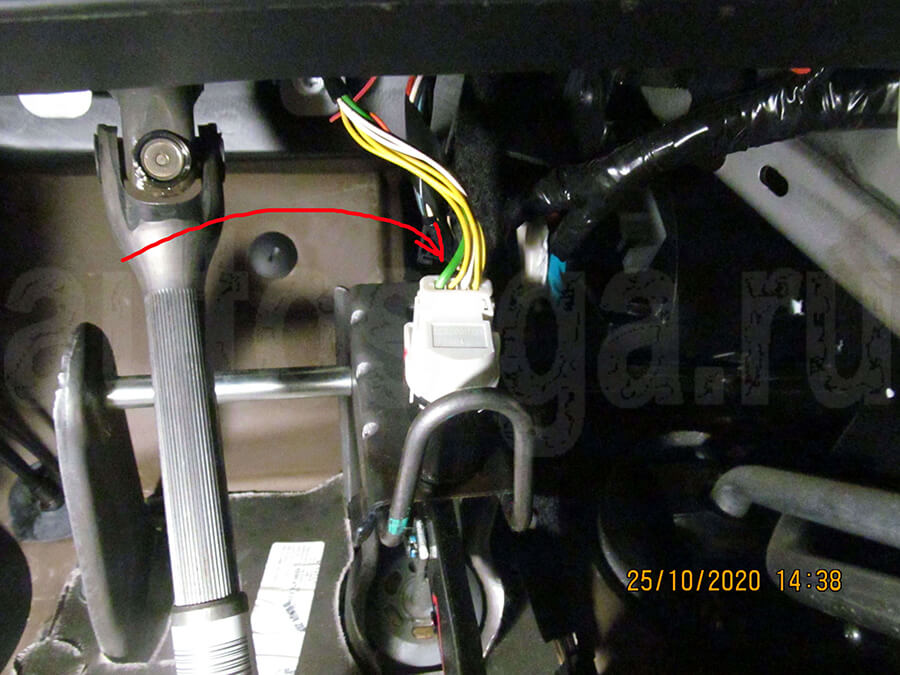

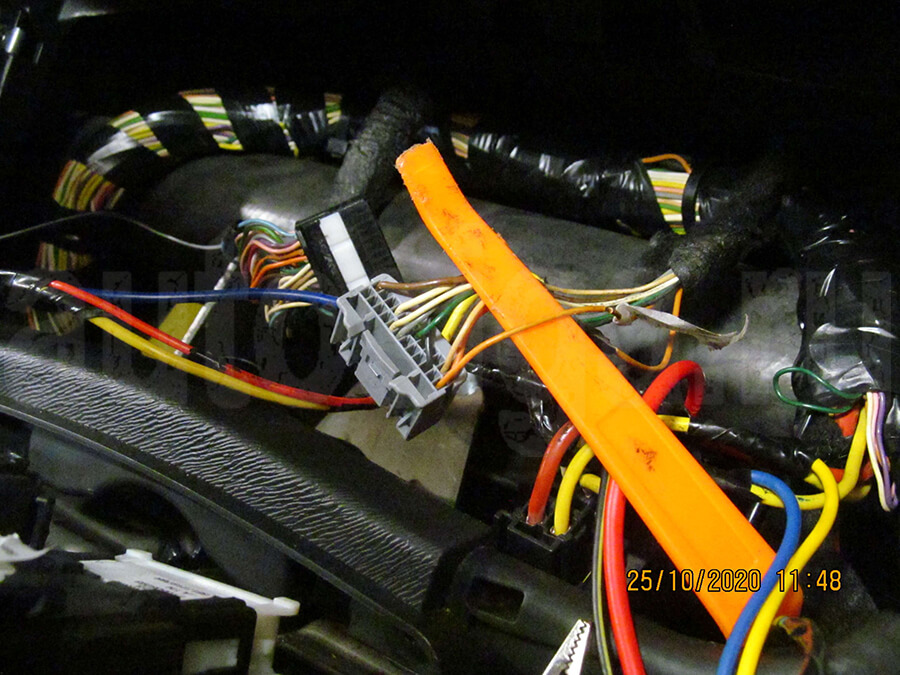

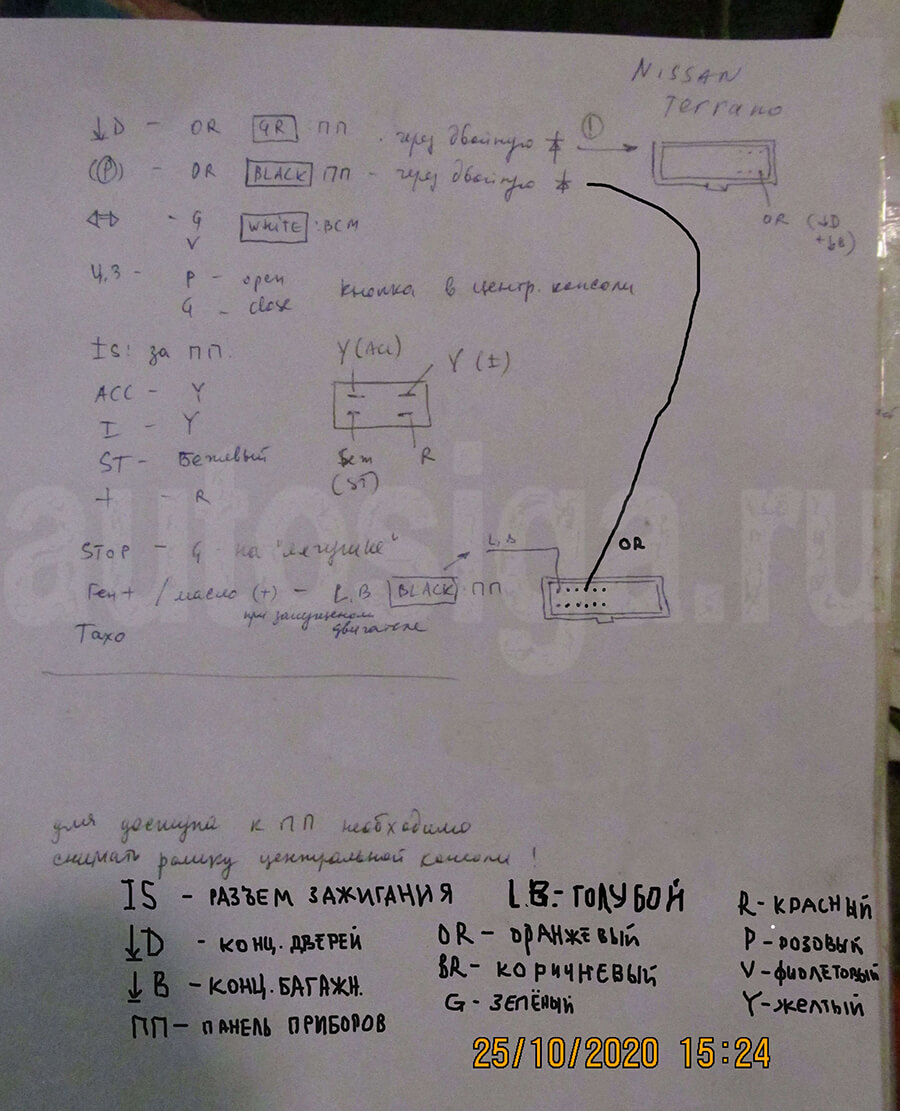

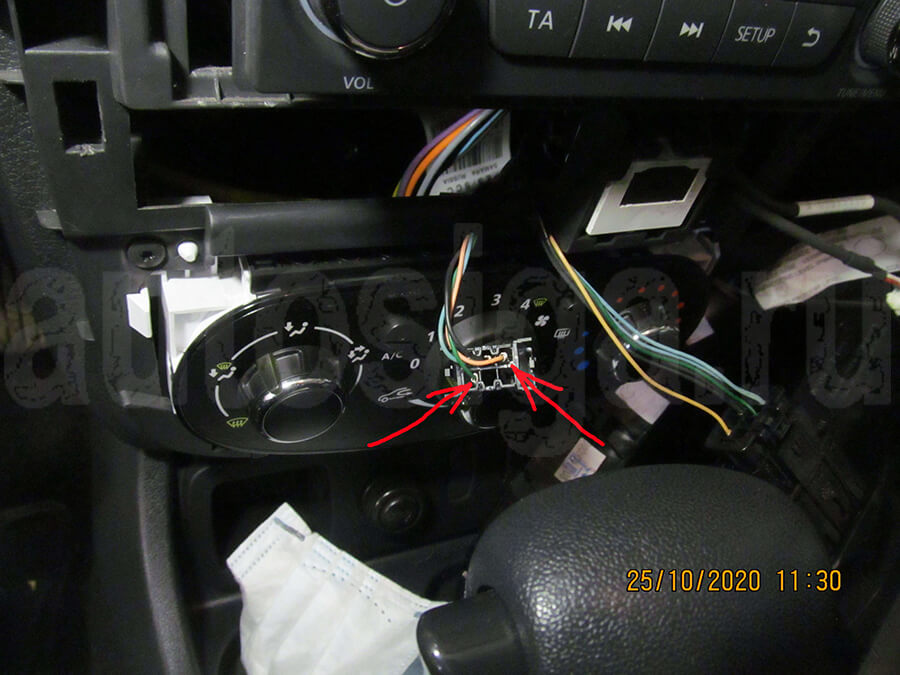

Центральный замок - на кнопке, но может быть рассинхронизация. Открытие можно по концевику водительской двери (сам не проверял) - подать минус на концевик. Закрытие в разрыв по силе на блоке с водительской стороны (водительская дверь - разъем у водительской стойки, остальные - на блоке коричневый (левый верхний) разъем, вроде серые).
9. Точки подключения автосигнализации на Nissan Vanette 2002 без центрального замка и электростеплоподъёмников
Замок зажигания:
+12 – два толстых чёрных/желтых (через 20см от замка зажигания превращаются в один)
АСС – чёрный/белый
Зажигание 1 – синий
Зажигание 2 – чёрный/красный
Стартер – чёрный/синий
Приборка:
Повороты – зелёный/чёрный, зеленый/красный
Двери – чёрный/синий
Генератор – белый/чёрный (пропадает минус, когда двигатель заведён)
При выборе контроля заведённого двигателя по напряжению – синий/красный
Центральный замок:
Подключаем по двупроводной схеме. В двери устанавливаем актуаторы. Проводка под замок местами есть и можно использовать толстые красный и зеленый провода на некоторых участках машины.
10. Точки подключения автосигнализации на Nissan Versa 2008
Замок зажигания:
+12- синий
Зажигание 1 - красный
Зажигание 2 - жёлтый
АСС - коричневый
Стартер - белый
За бардачком BCM:
белый разъём, где больше контактов: передняя правая дверь - голубой, задняя правая - серый
белый разъём, где меньше контактов: багажник - жёлтый, передняя левая дверь - коричневый, задняя левая - оранжевый
чёрный разъём: повороты - белый и фиолетовый
Тормоз - красный на педали
Импульсы - на форсунках крайние правые провода по ходу движения
Для обхода штатного иммобилайзера использовал модуль обхода Starline BP-03
Центрального замка не было на автомобиле. Устанавливали свои электропривода.
11. Точки подключения автосигнализации на Nissan Wingroad 2005 | ||
Цепь | Цвет | Расположение |
+ 12V | белый/красный | Замок зажигания |
асс | белый/синий | Замок зажигания |
зажигание | чёрный/красный | Замок зажигания |
зажигание 2 | чёрный/розовый | Замок зажигания |
стартер | чёрный/белый | Замок зажигания |
концевик дверей (общий, кроме багажника) (-) | красный/белый | Приборка, левый разъём |
концевик багажника (-) | розовый | Приборка, левый разъём |
концевик только водительской двери (-) | красный | Приборка, левый разъём |
повороты | зелёный/красный зелёный/жёлтый | Приборка, левый разъём Приборка, правый разъём |
тахометр | синий/оранжевый | Приборка, средний разъём |
тормоз | красный/зелёный | Педаль тормоза |
центральный замок* | белый/красный (открыть, сила) и салатовый/красный (закрыть, сила) | Жгут из двери, где больше проводов |
*Управлять открытием дверей можно как по силовой цепи, как описано выше, так и подачей отрицательного импульса на фиолетовый провод из жгута водительской двери. Фиолетовый провод находится в жгуте, где меньше проводов. |
12. Точки подключения автосигнализации на Nissan Wingroad 2010 с Smart Key, правый руль
Замок зажигания:
+ 12 - синий
зажигание - красный
асс - коричневый
печка - жёлтый
стартер - белый
В блоке BCM за бардачком, в разъёме, где меньше контактов:
центральный замок (-) – жёлтый открыть, розовый закрыть
правая передняя дверь (-) - светло голубой
задняя левая дверь (-) - белый
багажник (-) - розовый
открытие багажника (+) - красный (силовой в разрыв)
В блоке BCM за бардачком, в разъёме, где больше контактов, в центре разъёма:
задняя правая дверь (-) - жёлтый
передняя левая дверь (-) - голубой
В блоке BCM за бардачком, в чёрном разъёме:
повороты - белый и жёлтый
Стоп – жёлтый на педали тормоза
Импульс - фиолетовый на форсунке (левые провода по ходу движения).
13. Точки подключения автосигнализации на Nissan Xterra 2000 | ||
Цепь | Цвет | Расположение |
12 В постоянного тока | Зеленый | Выключатель зажигания |
12 В зажигание | Черный/белый | Выключатель зажигания |
Стартер | Черный/желтый | Выключатель зажигания |
Клаксон (-) | Светло-зеленый/красный или коричневый | Рулевая колонка |
Парковочные огни | Синий/красный | Рулевая колонка |
Тахометр | Синий/розовый или черный | Приборный щиток |
Освещение салона (-) | Красный/черный | Стойка со стороны водителя |
Запирание дверей (-) | Желтый | Кик-панель водителя |
Отпирание дверей (сила) | Желтый/красный | Кик-панель водителя |
Стоп-сигналы | Коричневый/красный | У выключателя |
Отопитель/кондиционер | Красный/желтый | Выключатель зажигания |
13.1. Цвета аудиосистемы | |||
Цепь | Цвет | ||
+ 12 В постоянного тока | Красный/желтый | ||
+ 12 В отключаемое | Зеленый/красный | ||
Диммер | Синий/красный | ||
Земля | корпус авто | ||
Левый фронтальный (+) | Светло-зеленый | ||
Левый фронтальный (-) | Черный/желтый | ||
Правый фронтальный (+) | Оранжевый | ||
Правый фронтальный (-) | Черный/розовый | ||
Левый тыловой (+) | Синий | ||
Левый тыловой (-) | Черный/белый | ||
Правый тыловой (+) | Коричневый | ||
Правый тыловой (-) | Черный/красный |
