Точки подключения и карты установок сигнализации на Nissan Moco, Navara, Stagea, Primastar

Новое

Точки подключения автосигнализации на Nissan Moco 2011, ключ, АКПП

Замок зажигания:
+12 – белый
зажигание 1 – белый/синий
зажигание 2 – жёлтый
стартер – красный/белый

разъём OBD:
can-h – pin 6
can-l – pin 14

Код авто для Pandora 2711.

По can: двери, багажник, паркинг. При подключении зажигания по аналогу начинает ещё видеть педаль тормоза и заведённый двигатель.

Центральный замок (силовые провода привода водителя) – жёлтый/красный (запирание), красный/белый (отпирание) в жгуте из двери водителя

Повороты – синий/жёлтый и красный/зелёный в жгуте за правой кик-панелью

Обход иммобилайзера по аналогу. Разбирал антенну на замке зажигания и мотал провод поверх штатной петли.

Точки подключения автосигнализации на Nissan Moco 2014, PTS

центральный замок (сила) – белый (открыть) и салатовый (закрыть) в жгуте из двери водителя

в этом же жгуте чуть ниже (жгут который пришел с порога):
концевик водителя – жёлтый
остальные двери + багажник – серый

тормоз (контроль + имитация) – на лягушке жёлтый
аварийка (-, потенциальная) – серый разъём бодика с торца, 4 пин, бежевый

запуск/останов (-) – коричневый и красный на кнопке запуск рядом через диоды

в ЭУР контроля нет, там уже кан, взял с форсунки

Точки подключения автосигнализации на Nissan Navara 2013, дизель, ключ, МКПП

Замок зажигания:
+12 – зелёный
зажигание 1 – чёрный
зажигание 2 – красный
стартер 1 – серый (можно для блокировки)
стартер 2 – салатовый

разъём OBD:
can-h – pin 6, синий
can-l – pin 14, розовый

По can Starline A93 2can 2lin: центральный замок, ручник, тормоз, зажигание, заведённый двигатель, двери, обход штатного иммобилайзера (без clone).

BCM справа от рулевой колонки, нижний разъём:
аварийка (-) – голубой
светодиод иммобилайзера на панели – зелёный (рвать на время автозапуска, чтобы не мигал на табло)
центральный замок (-) – оранжевый (запирание) и серый (отпирание)

Под капотом в верхнем шестиконтактном разъёме блока IPDM соединить белый (+ на втягивающее стартера) и серый (сигнал стартера с замка зажигания) провода для вращения стартера при дистанционном запуске.

Установка автосигнализации на Nissan Navara 2011-2015, дизель, ключ – обход иммобилайзера

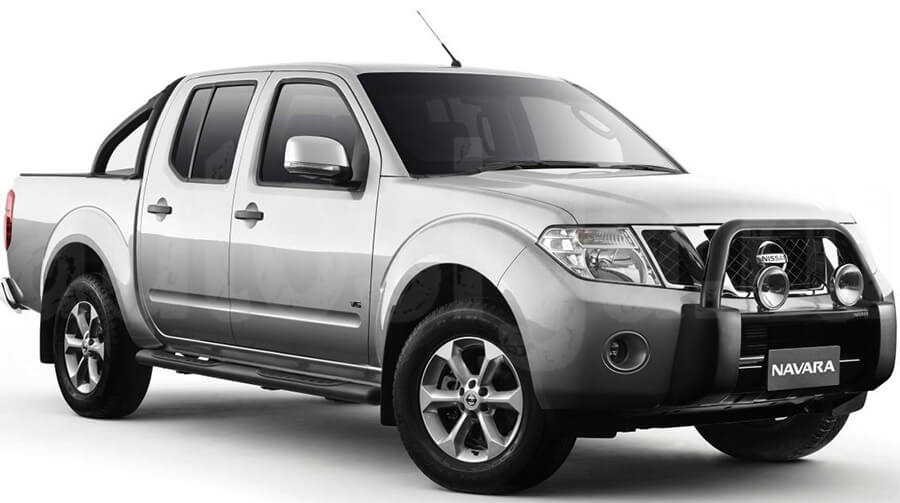

Nissan Navara 2011-2015
Автомобиль Nissan Navara 2011-2015

К can подключаемся на OBD:
can-h – pin 6, синий
can-l – pin 14, розовый

По CAN Starline:

  • концевики дверей;
  • тормоз;
  • ручник;
  • парковка;
  • центральный замок;
  • зажигание;
  • заведённый двигатель;
  • обход штатного иммобилайзера.

На замке зажигания подключаем силовые провода для автозапуска.

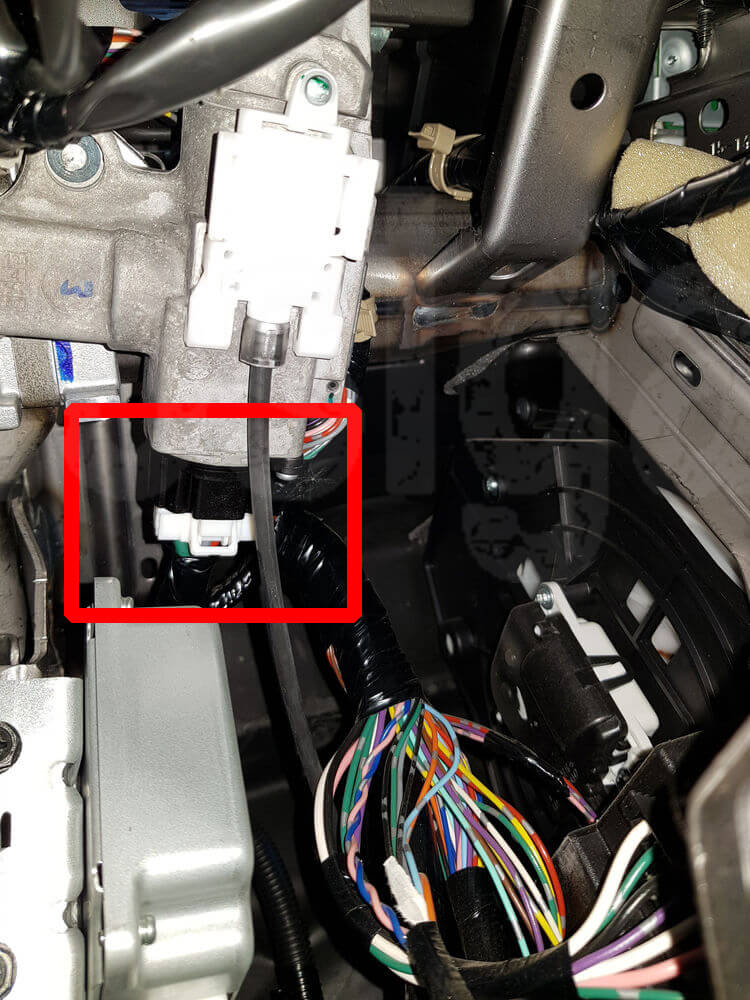

Nissan Navara 2013. Разъём на замке зажигания
Разъём замка зажигания

Nissan Navara 2013. Силовые провода.
+12В – зелёный, стартер 1 – серый, стартер 2 – салатовый, зажигание 1 – чёрный, зажигание 2 – красный

Справа от рулевой колонки на BCM подключаемся к аварийке. Там же есть провода управления центральным замком и светодиодом штатной охранной системы на панели.

Nissan Navara 2013. Аварийка, цз, сид штатки.
аварийка (-) – голубой, светодиод (-) – зелёный, центральный замок (-) – серый (открыть) и оранжевый (закрыть)

Во время автозапуска на панели приборов мигает лампочка штатного иммобилайзера. Чтобы этого избежать порвите её провод с помощью реле, подключенного к дополнительному каналу. Например, таким: минус при успешном автозапуске, исчезающий при выключении зажигания.

Под капотом устанавливаем сирену, концевик и подключаемся к проводам стартера.

Nissan Navara 2013. Концевик капота.
переход (вид со стороны капота) и установленный концевик капота

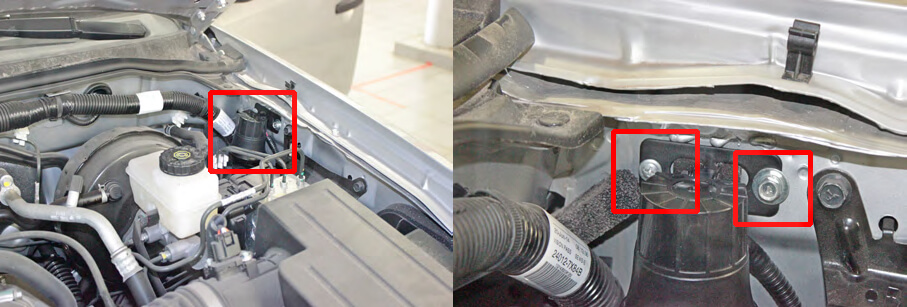

Nissan Navara 2013. Сирена.
возможное место установки сирены и её крепление

На блоке IPDM подключаемся к стартеру.

Внимание! Если не сделать это подключение, то стартер при дистанционных запусках включаться не будет. Это верно в том случае, если обход иммобилайзера сделан по can!

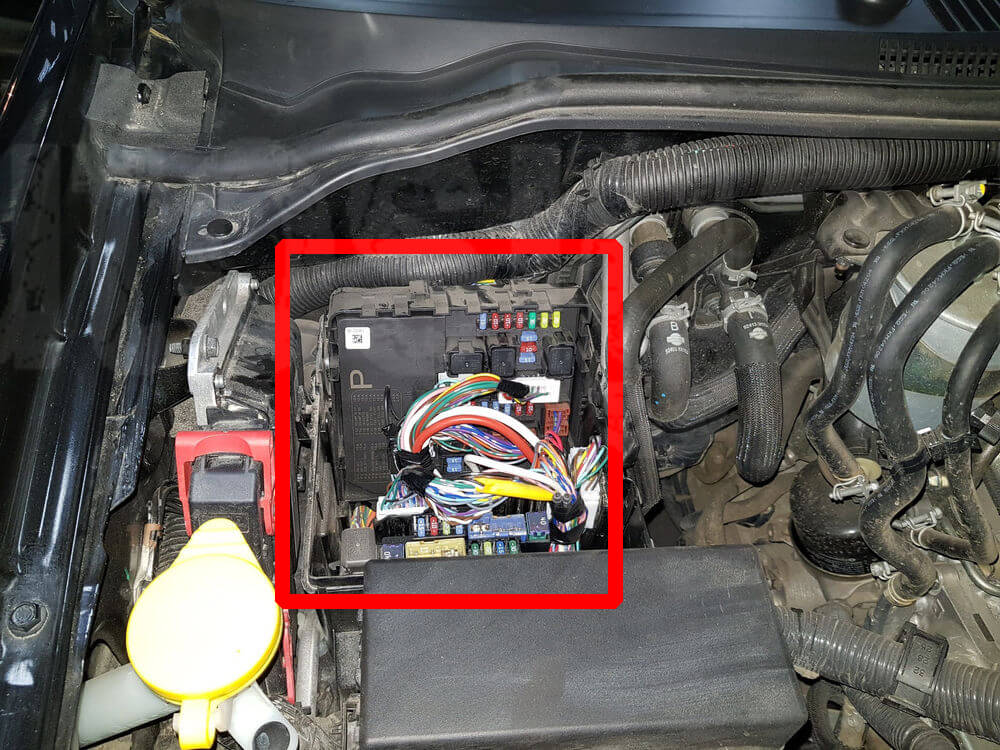

Nissan Navara 2013. Блок IPDM под капотом.
блок IPDM под капотом

В этом блоке делаем монтаж, согласно нижеприведённым фотографиям и схеме.

Nissan Navara 2013. Схема подключения стартера.
возможная схема подключения стартера для автозапуска на Nissan Navara 2011-2015 для АКПП

Nissan Navara 2013. Разъём для подключения стартера.
нужный нам разъём

Nissan Navara 2013. Подключение втягивающего стартера.
стартер с замка зажигания – серый, втягивающее стартера – белый

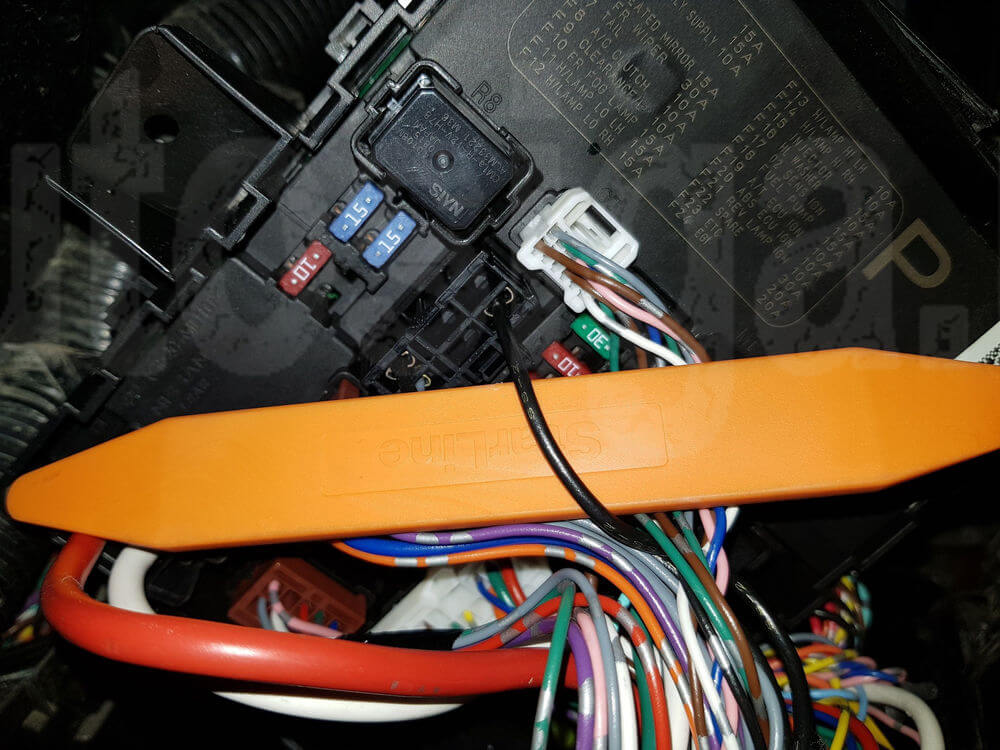

Nissan Navara 2013. Масса.
масса – чёрный

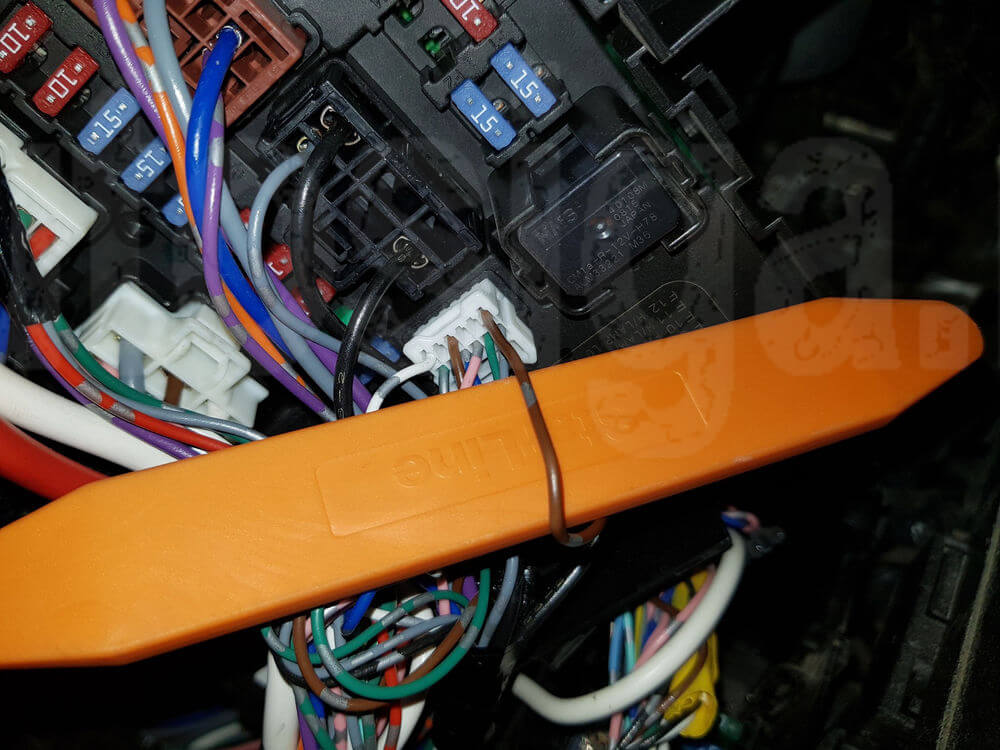

Nissan Navara 2013. Нейтраль.
нейтраль на Nissan Navara с АКПП – коричневый

Точки подключения автосигнализации на Nissan Stagea 1997

Замок зажигания:
+12 – белый/зеленый
Зажигание – зеленый
Асс – белый/чёрный, нужен для вентилятора печки
Стартер 1 – толстый чёрный/белый
Стартер 2 – белый

Приборка:
Повороты
(+) – зеленый/желтый и зеленый/чёрный
Двери + багажник (-) – красный/зеленый
Тахометр – синий/белый с 1 серой точкой, 5-ый от середины приборки в верхнем разъёме, сигнал есть только при подключенной приборке.

Центральный замок (-) – в комплектации с беспроводным пультом в ключе нужно впаяться на обмотку реле в блок белого цвета, который находится слева под торпедой между бардачком и пассажирской дверью.

Фото точек подключения сигнализации на Nissan Primastar дорестайл

Силовые цепи

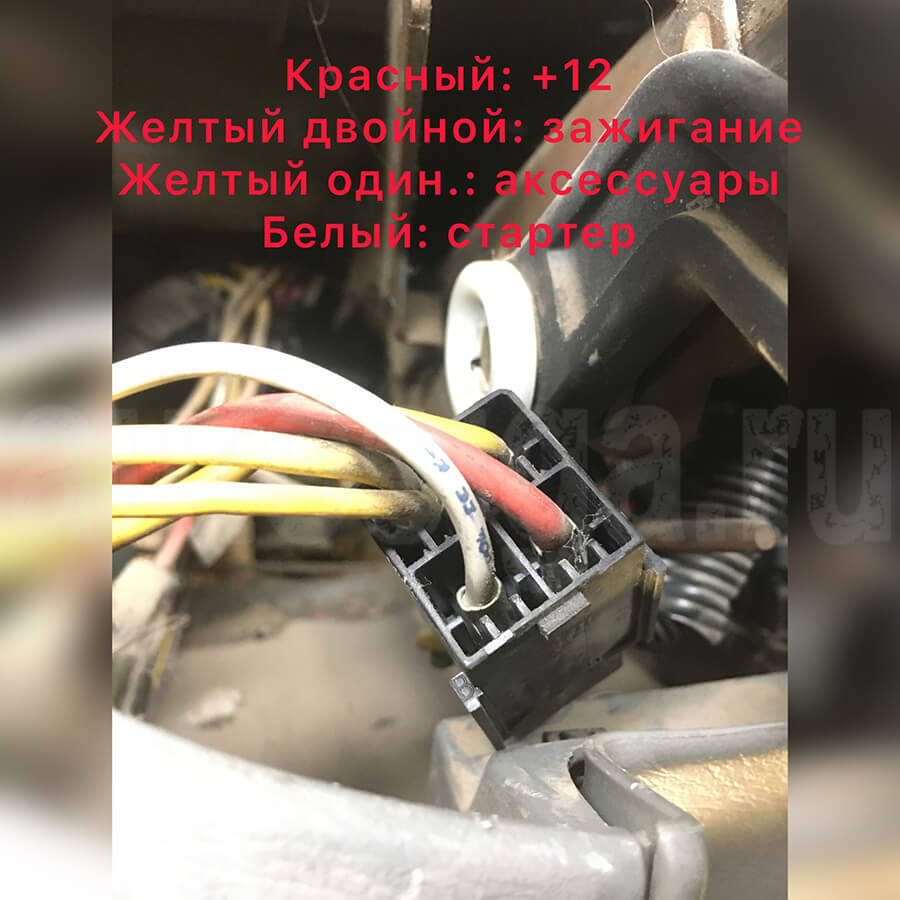

Силовые цепи Nissan Primastar

Концевики дверей

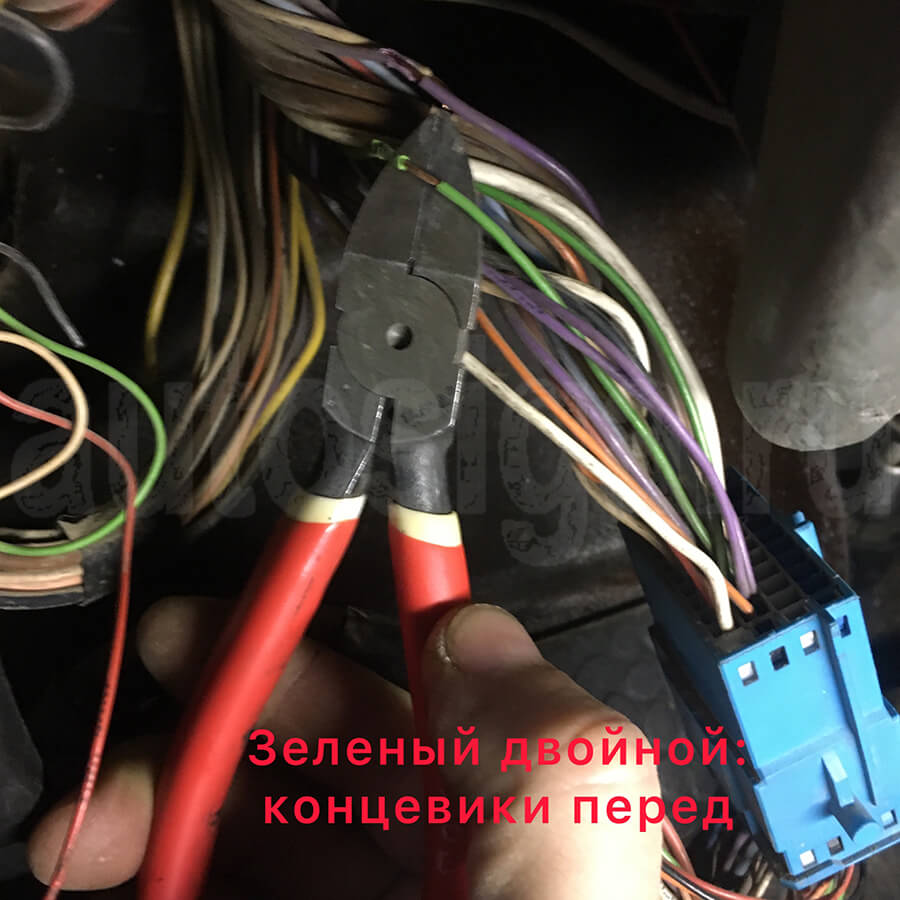

Передние концевики Nissan Primastar

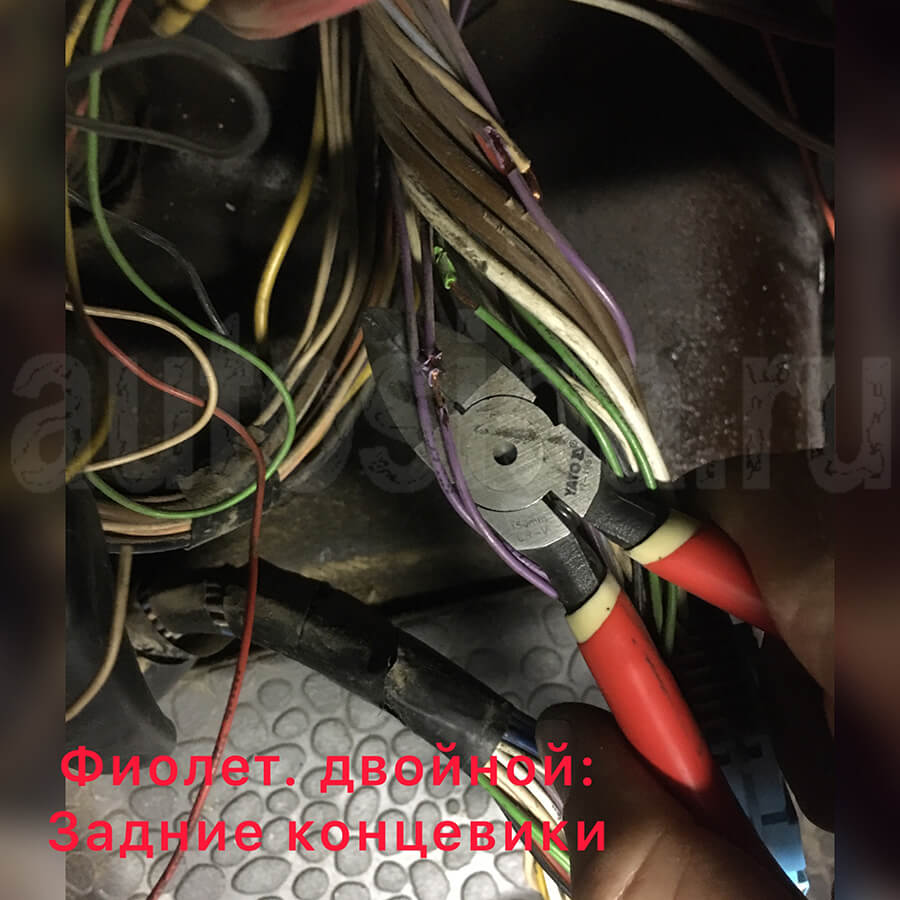

Задние концевики Nissan Primastar

Центральный замок

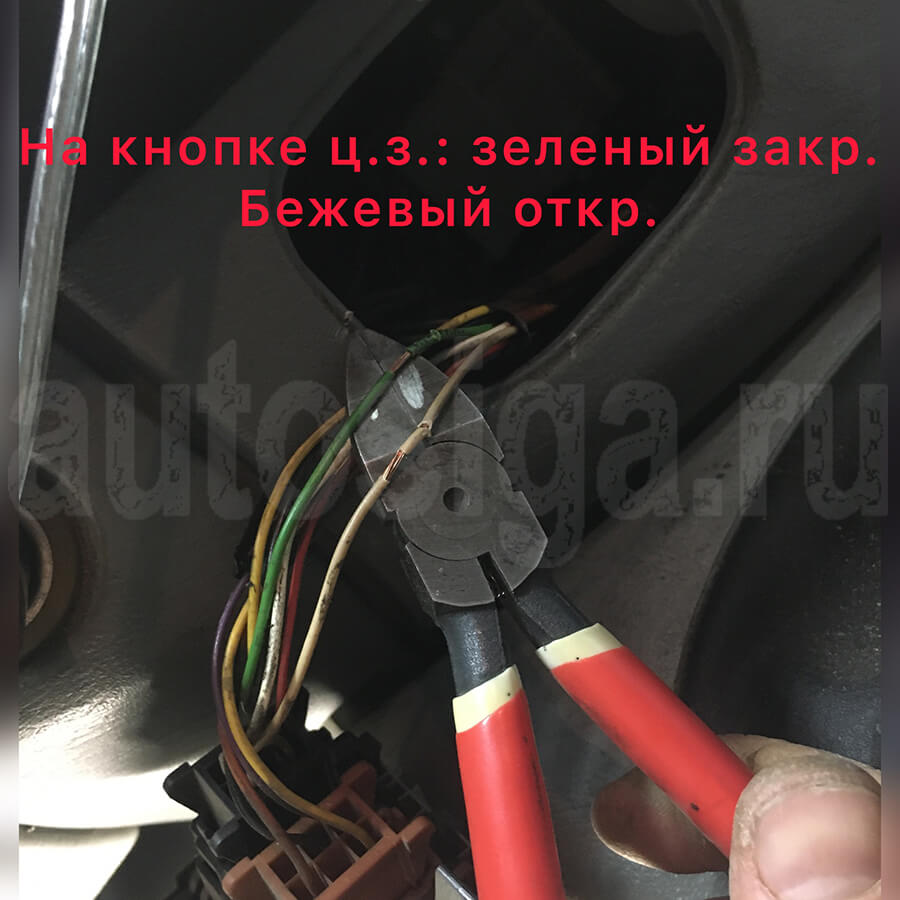

Центральный замок Nissan Primastar

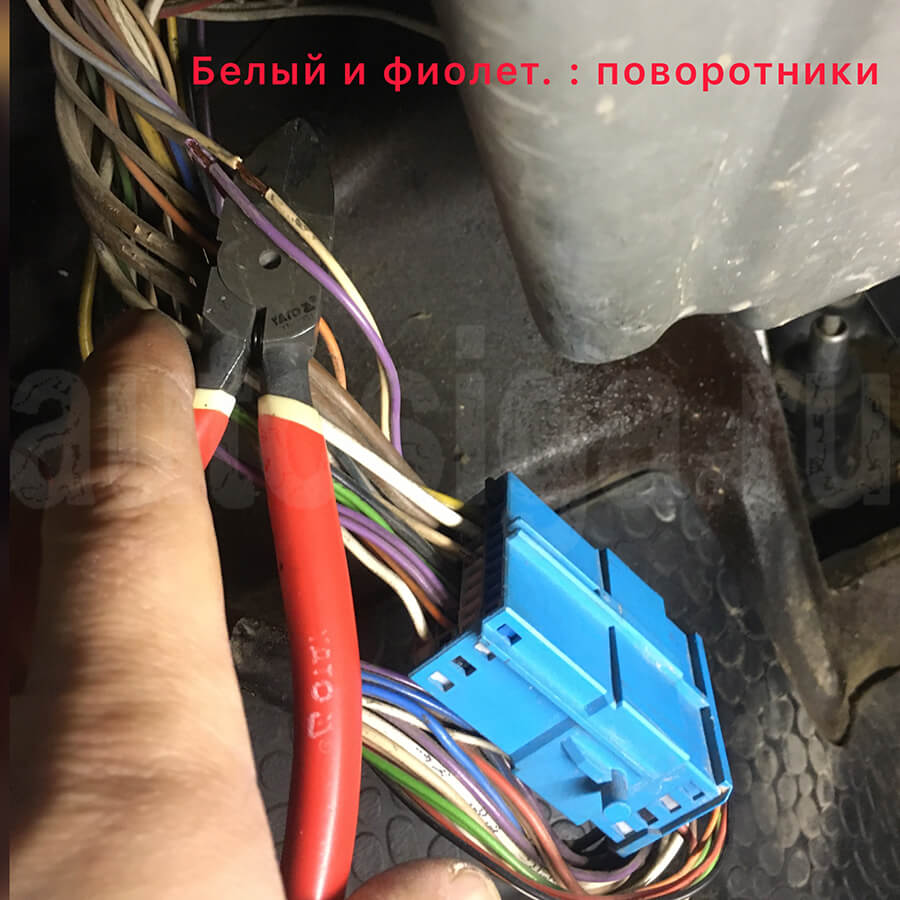

Повороты

Повороты Nissan Primastar

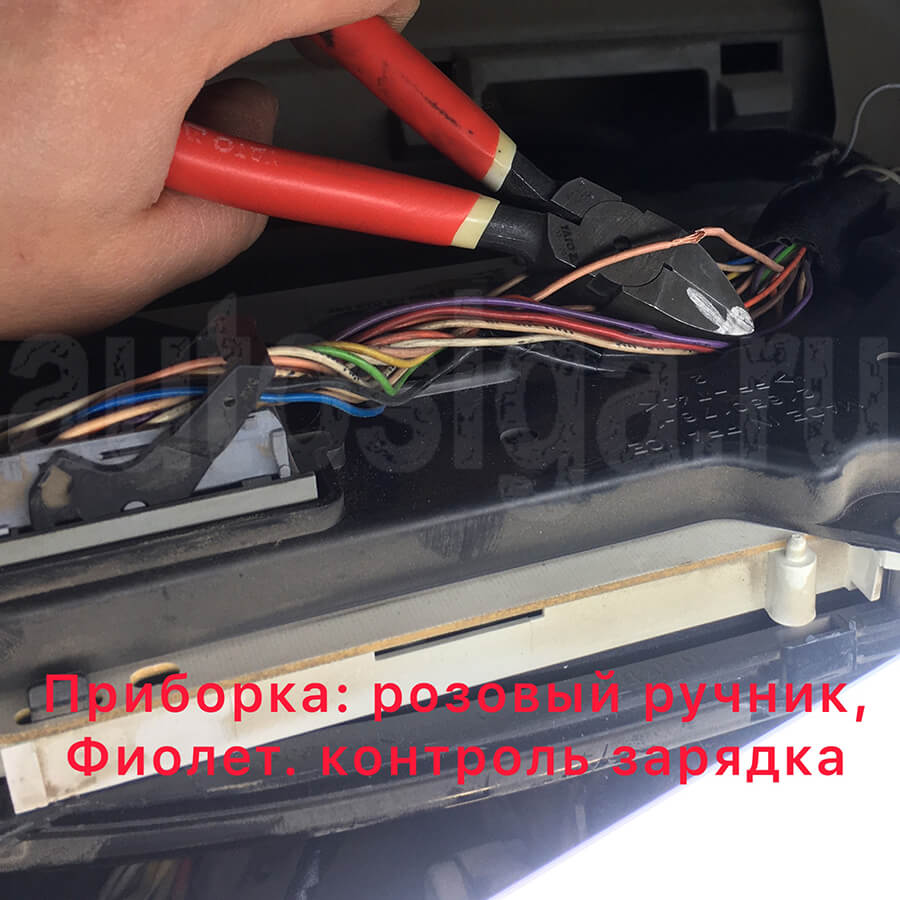

Панель приборов

Ручник и зарядка Nissan Primastar
