Точки подключения и карты установок сигнализации на Nissan Note

Новое

1. Точки подключения автосигнализации на Nissan Note, левый руль

Замок зажигания:
+12 – синий
Зажигание – красный
ACC – желтый
Стартер – белый

Блок за бардачком:
поворотники – белый, светлый зелёный в чёрном разъёме
концевик багажника – розовый в белом большом разъёме
открывание багажника – желтый
отпирание центрального замка – коричневый в белом маленьком разъёме
запирание центрального замка – светлый зелёный в белом большом разъёме
дверь передняя правая – коричневый в белом большом разъёме
дверь передняя левая – светлый зелёный в белом большом разъёме
дверь задняя правая – синий в белом маленьком разъёме
дверь задняя левая – зелёный в белом маленьком разъёме

Ручник – голубой на приборке

Зарядка – синий на генераторе

2. Точки подключения автосигнализации на Nissan Note 2007, правый руль

Замок зажигания:
+ – синий
зажигание – красный
зажигание 2 – жёлтый
стартер – белый
асс – коричневый

Импульс – фиолетовый на форсунке (Starline A91 прекрасно работает)

Тормоз – красный на педали тормоза

Все остальные подключения выполняются на блоке BCM за бардачком.
Повороты – светло зелёный и светло жёлтый в чёрном разъёме
В белом разъёме, где меньше контактов:
центральный замок (-) – коричневый (отпирание) и серый (запирание). Провода рядом
багажник (-) – розовый
открытие багажника (+) – красный (силовой в разрыв)
правая передняя дверь (-) – зелёный
левая задняя дверь (-) – светлый жёлтый
В белом разъёме, где больше контактов:
левая передняя дверь (-) – зелёный
правая задняя дверь (-) – жёлтый
Правая передняя и левая задняя – провода рядом
Левая передняя и правая задняя – провода рядом

Если будете снимать клемму с аккумулятора или разъём с магнитолы, то нужен будет загрузочный диск. Аппарат DM306-A.

3. Точки подключения автосигнализации на Nissan Note 2008 правый руль, АКПП

Замок зажигания:
+12V – синий
асс – коричневый
ign 1 – красный
ign 2 – жёлтый
стартер – белый
ign 3 – красный/чёрный
ign 4 – красный/белый
На провода ign 3 и ign 4 подать ign 1 через диоды 1N4007. Они выходят с передней части замка, куда вставляется ключ.

На чёрном разъёме блока BCM:
повороты – белый и зелёный

На белом разъёме блок BCM, где меньше проводов:
центральный замок – коричневый (открыть) и серый (закрыть) провода рядом
дверь багажника – розовый
передняя правая дверь – голубой
задняя левая дверь – белый (рядом с голубым)

На белом разъёме блока BCM, где больше проводов:
передняя левая дверь – голубой
задняя правая дверь – жёлтый (рядом с голубым)

тормоз – красный на педали тормоза

тахо-сигнал – фиолетовый на форсунке

4. Установка автосигнализации с автозапуском на Nissan Note 2011, механика

Снимаем крышку торпедо
Установка автосигнализации с автозапуском на Nissan Note 2011

На блоке ВСМ выполняем подключения
Установка автосигнализации с автозапуском на Nissan Note 2011

Установка автосигнализации с автозапуском на Nissan Note 2011

Установка автосигнализации с автозапуском на Nissan Note 2011

Установка автосигнализации с автозапуском на Nissan Note 2011

На разъеме панели приборов
Установка автосигнализации с автозапуском на Nissan Note 2011

Под капотом
Установка автосигнализации с автозапуском на Nissan Note 2011

Фотографии проводов замка зажигания, к сожалению, не сделал, пишу по памяти.

Замок зажигания:
+12В – синий
Зажигание 1 – красный
Зажигание 2 – жёлтый
Стартер – белый
АСС – коричневый
Сигнал с форсунки с фиолетового провода.

5. Точки подключения автосигнализации на Nissan Note 2013, правый руль, АКПП, PTS

Устанавливал Starline A93 2can 2lin.

Can-H – синий, pin 6 на OBD
Can-L – розовый, pin 14 на OBD

По can: центральный замок, аварийка (попеременно лево-право), slave (при автозапуске работает и с ручек, и со штатки), обход иммо, двери, багажник, капот, парковка, педаль тормоза, заведённый двигатель, зажигание.

BCM за бардачком слева:

  • чёрный длинный разъём:
    • центральный замок (-) – серый (закрывание) и коричневый (открывание)
  • 40 пиновый разъём (цепи для автозапуска):
    • зажигание 2 (+) – жёлтый, pin 25
    • зажигание 1 (+) – серый, pin 32
    • зажигание 1 (-) – светлый коричневый или бежевый или оранжевый, pin 33 (в разрыв штатного провода поставить диод и подключиться так, чтобы на BCM не шёл сигнал с сигнализации при автозапуске)
    • стартер (-) – красный, pin 34
    • асс (+) – голубой, pin 35

Для вращения стартера подать плюс на провод стартера – красный в 6-ти контактном разъёме блока IPDM под капотом

бензонасос (+) – коричневый в разъёме левого порога

6. Фото точек подключения автосигнализации на Nissan Note 2013, правый руль, АКПП, PTS: обход иммо по can

Nissan Note 2013

Устанавливалась сигнализация Starline A93 2CAN 2LIN, которая умеет обходить штатный иммобилайзер Nissan Note 2013 года без дополнительных чипов и ключей.

Подключаемся к can шине на разъёме OBD:
Can-H – pin 6
Can-L – pin 14

По can:

  • концевики капота, багажника, дверей;
  • заведённый двигатель;
  • зажигание;
  • парковка;
  • повороты (право-лево);
  • управление центральным замком;
  • slave (на заведённую ручки на дверях и штатный брелок работают);
  • обход штатного иммобилайзера;
  • педаль тормоза.

Так как поступали жалобы от клиентов, что при снятии с охраны Staline не всегда открывал замки, то управление цз сделал по аналогу в чёрном длинном разъёме блока BCM: серый (закрытие) и коричневый (открытие).

Там же на BCM в 40 пиновом разъёме подключаемся к проводам для автозапуска:
зажигание 2 (+) – жёлтый, pin 25
зажигание 1 (+) – серый, pin 32
зажигание 1 (-) – светлый коричневый или бежевый или оранжевый, pin 33
стартер (-) – красный, pin 34
асс (+) – голубой, pin 35

В разрыв штатного провода зажигания 1 (pin 33) обязательно поставить диод таким образом, чтобы на BCM не шёл "минус" с автосигнализации при автозапуске. Если этого не сделать, то после автозапуска при глушении двигателя через slave (мягкой посадки нет) двигатель штатным образом заводится только со второго раза. То есть, жмём на педаль тормоза, жмём на кнопку запуска – стартер не крутит! Ещё раз жмём на кнопку запуска – стартер крутит.

При обходе иммобилайзера по can для автозапуска надо подать "плюс" на провод стартера под капотом. Сделать это можно в блоке IPDM, в 6-ти контактном разъёме.

Провод стартера на Nissan Note 2013

При дистанционном запуске мигает лампочка иммобилайзера – ключик в машинке. На 10 секунд загорается жёлтая лампочка KEY, потом гаснет.

Ниже приведена схема со всеми нужными проводами для подключения автосигнализации.

Схема подключения сигнализации на Nissan Note 2013

До блока BCM можно добраться, сняв бардачок и подушку безопасности слева. Открутить 2 самореза, держащие крепление BCM. После этого блок можно вытащить наверх, на место подушки безопасности.

Наружное освещение не включается при автозапуске даже если оно было оставлено включенным. При условии, что постановка в охрану была выполнена штаткой.

Заблокировать можно бензонасос: коричневый в разъёме в левом пороге.

Провод бензонасоса на Nissan Note 2013

7. Точки подключения автосигнализации на Nissan Note 2016 (E12), PTS, АКПП, правый руль

Устанавливал Pandora DX6X. Код автомобиля по Alarmtrade 2329.

Can-H – pin 6 на OBD
Can-L – pin 14 на OBD

По can: повороты, парковка, тахометр, зажигание (но берём в аналоге), slave, включение обогрева заднего стекла, включенные габариты, капот, педаль тормоза, двери, багажник, топливо в литрах, центральный замок, блокировка.

Обход штатного иммобилайзера по Suzuki-Nissan. Требуется клонирование. Мягкая посадка есть.

На антенне иммо под кнопкой запуска:
розовый – к чёрному порта иммо-кей Pandora
салатовый – разрыв, белый от иммо-кей в разъём, зелёный в проводку

Запуск/остановка (-) – голубой на кнопке PTS

Подать "+" для автозапуска на салатовый провод на нижнем разъёме педали тормоза.

Концевик водителя – голубой в разъёме за кик-панелью водителя; подать "минус" по окончании автозапуска для выключения наружного света

8. Фото точек подключения автосигнализации на Nissan Note 2016 (E12), PTS, АКПП, правый руль

Nissan Note 2016

Устанавливалась сигнализация Pandora, которая умеет обходить штатный иммобилайзер Nissan Note 2016 года без дополнительных чипов и ключей. Код 2329.

Подключаемся к can шине на разъёме OBD:
Can-H – pin 6
Can-L – pin 14

По can:

  • концевики капота, багажника, дверей;
  • заведённый двигатель;
  • зажигание, но берём в аналоге;
  • парковка;
  • повороты;
  • управление центральным замком;
  • slave (на заведённую ручки на дверях и штатный брелок не работают);
  • включенные габариты;
  • педаль тормоза;
  • включение обогрева заднего стекла;
  • топливо в литрах.

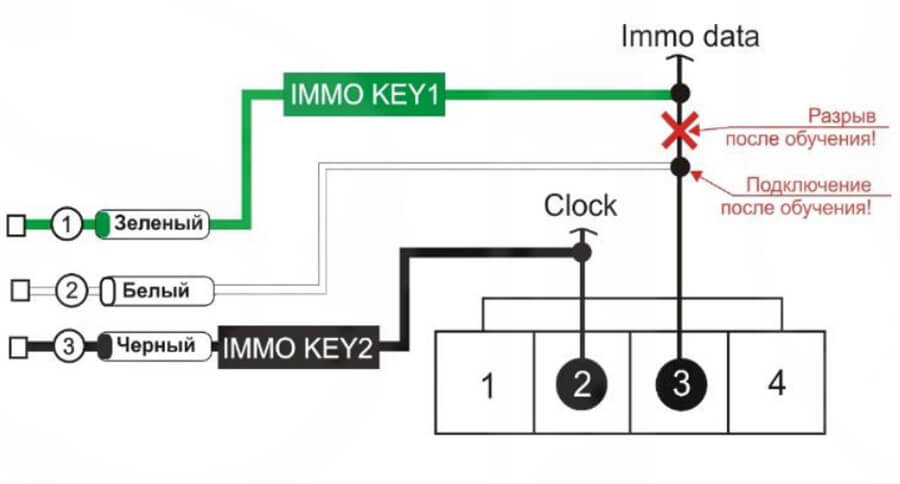

Для обхода штатного иммобилайзера выбираем "Обход Suzuki-Nissan" и подключаемся на разъёме под кнопкой запуска по нижеследующей схеме.

Обход штатного иммобилайзера на Nissan Note 2016

Розовый на разъёме подключаем к чёрному порта иммо-кей Pandora. Салатовый разрываем и белый от иммо-кей подключаем в разрыв в сторону разъёма, а зелёный в сторону проводки.

Для обучения обхода подключите только чёрный и зелёный провода порта иммо кей сигнализации. Разрыв салатового провода делайте после обучения.

Для обучения необходимо сделать клон.

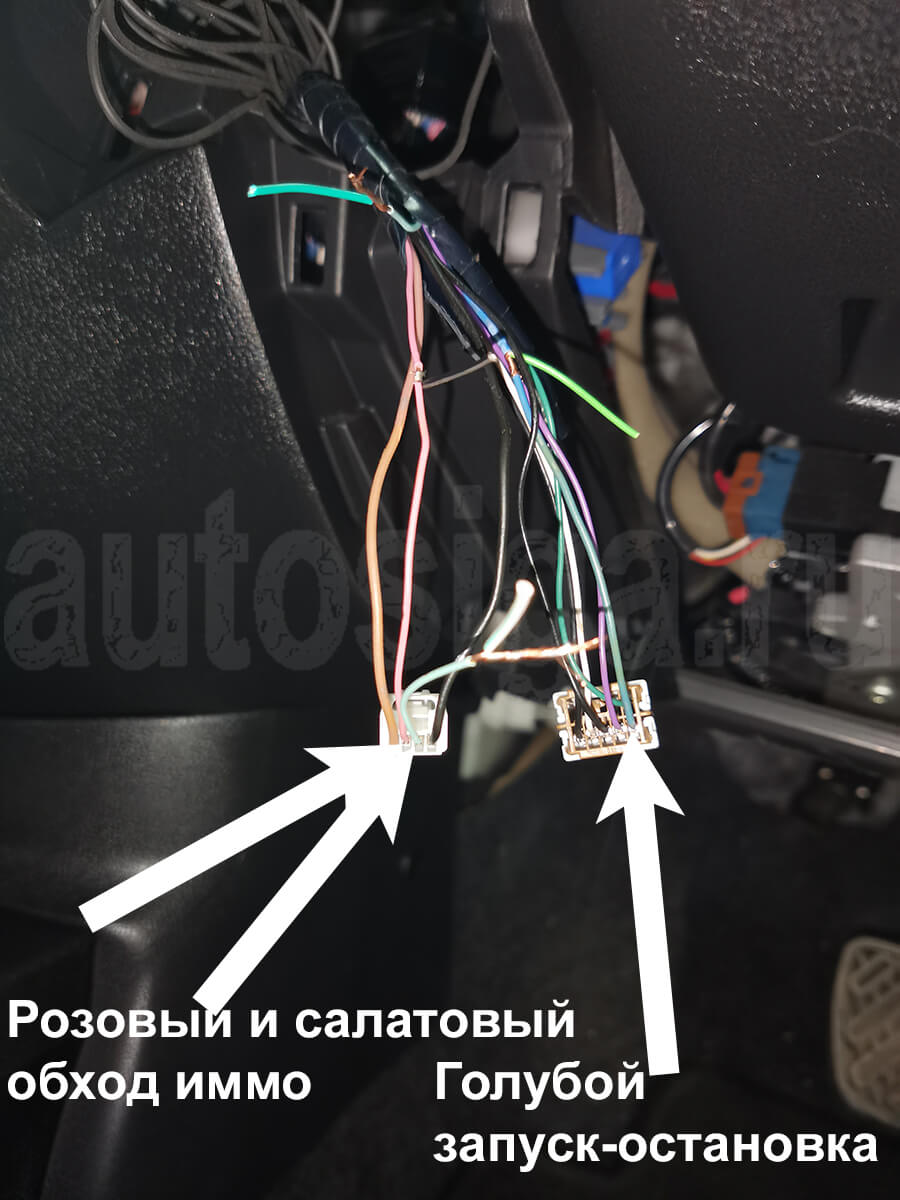

На кнопке запуска подключаемся к голубому проводу для запуска-остановки двигателя.

Подлкючение на кнопке запуска на Nissan Note 2016

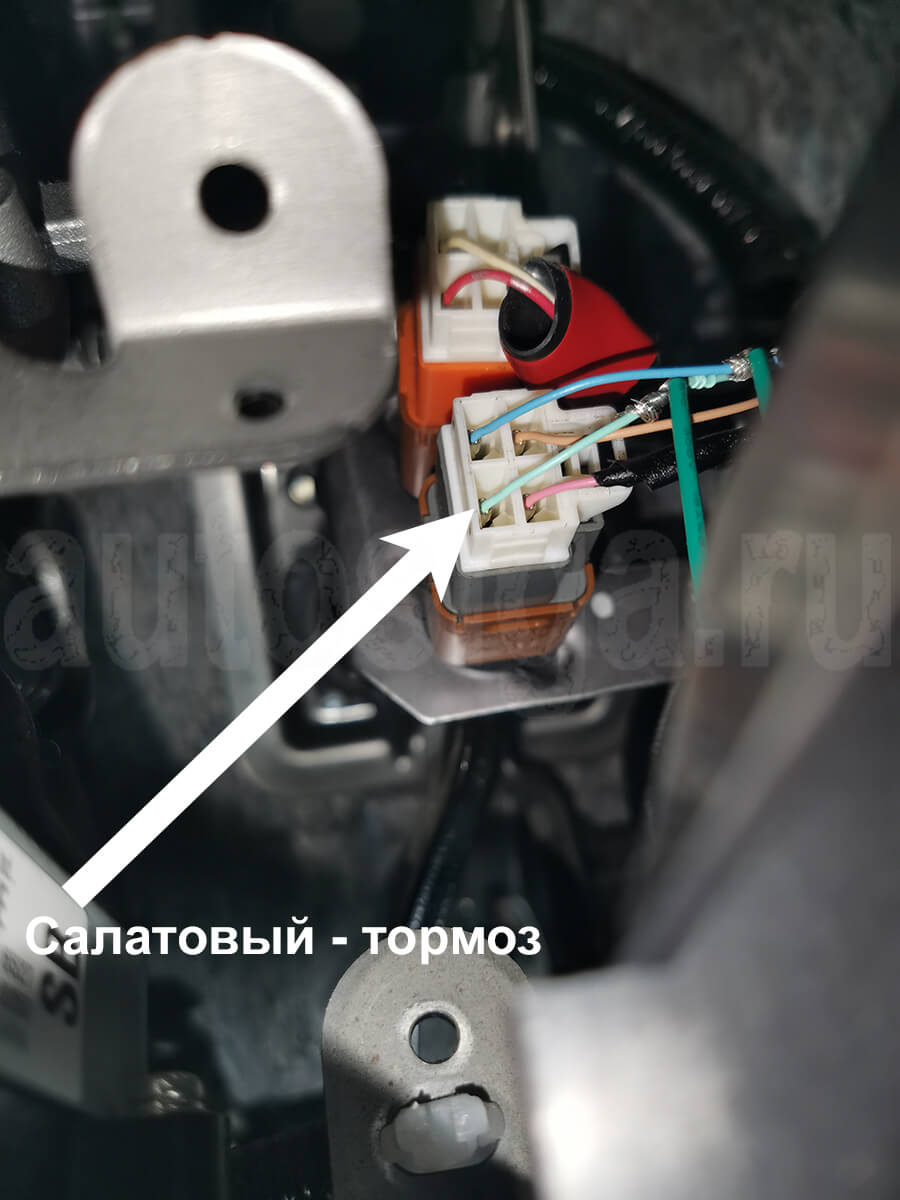

Также для запуска подаём на салатовый провод на нижнем разъёме педали тормоза "+12В".

Подключение к проводу тормоза на Nissan Note 2016

После окончания автозапуска подайте отрицательный импульс на концевик двери водителя для выключения света.

Подключение к концевику двери водителя на Nissan Note 2016

Обратите внимание, что при таком способе обхода иммобилайзера есть возможность мягкой посадки. Для этого снимаем сигнализацию с охраны при заведённом двигателе брелком или меткой Pandora, нажимаем на педаль тормоза и едем.

Также учтите, что при таком обходе не работают штатные ключи и кнопки на ручках дверей.

Но при желании можно сделать, чтобы при нажатии на кнопку на ручке двери сигнализация снималась с охраны при работающем двигателе!
