1. Точки подключения автосигнализации на Nissan X-Trail 2000

Стартер - чёрный/красный под капотом

Повороты - зелёный/жёлтый и зелёный/чёрный в левом бардачке

Блокировка двигателя:
Топливный насос – чёрный/белый в белом разъеме управления реле ТН в левой боковине
Форсунки – чёрный/красный в жгуте под капотом

Концевики дверей (-) в белом разъеме в левом бардачке сверху:
Водительская – красный
остальные (и багажник) – красный/белый

Центральный замок (-) на блоке штатной сигнализации в левом бардачке:
Запирание – розовый/синий (один импульс)
Отпирание – оранжевый (2 импульса)

2. Точки подключения автосигнализации на Nissan X-trail 2004

Замок зажигания:
+12 В - белый/красный
стартер - белый/красный
стартер 2 - чёрный/жёлтый
асс - белый/синий
зажигание - чёрный/красный
зажигание 2 - белый

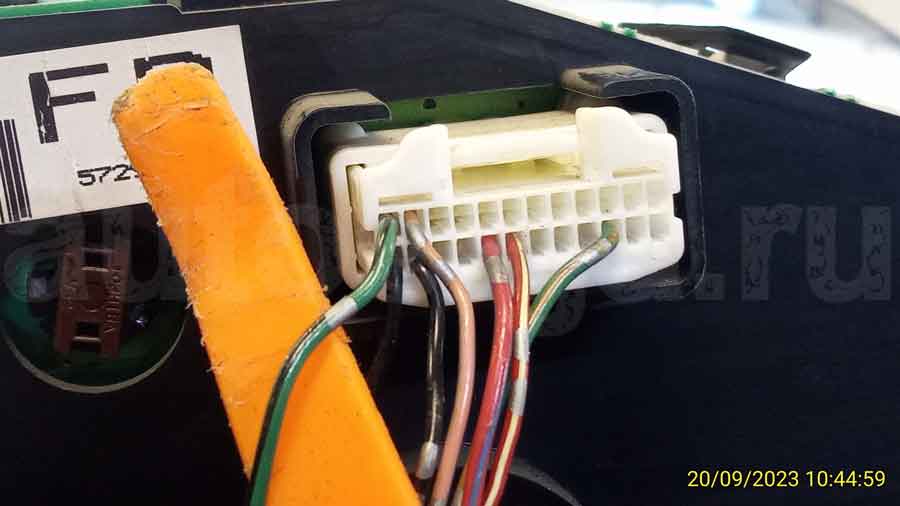

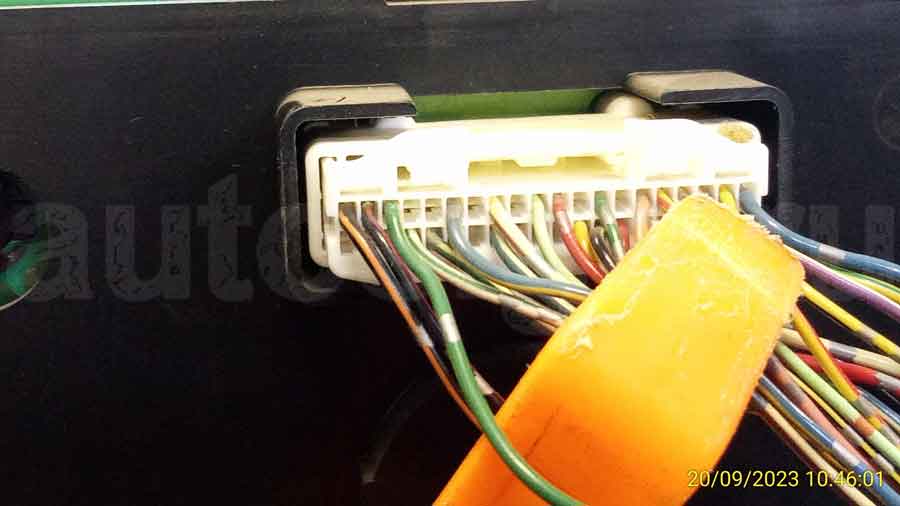

Повороты:
зелёный/чёрный в белом разъёме панели приборов
зелёный/жёлтый в крайнем коричневом разъёме панели приборов

Тахометр - синий/оранжевый средний коричневый разъём панели приборов

Бензонасос - чёрный/жёлтый в пороге водителя

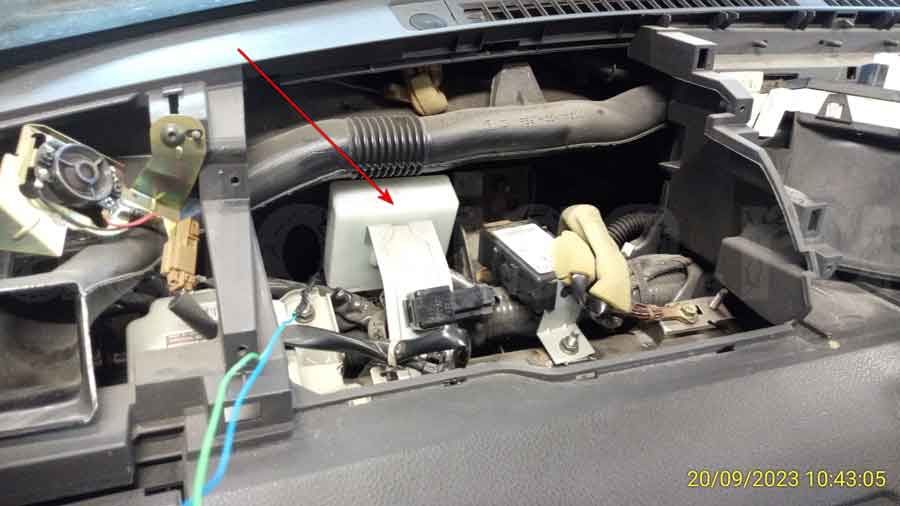

Центральный замок (-) на блоке центрального замка - фиолетовый (отпирание) и впаяться в блок на реле запиарния

Двери (-) - красный/белый на блоке центрального замка

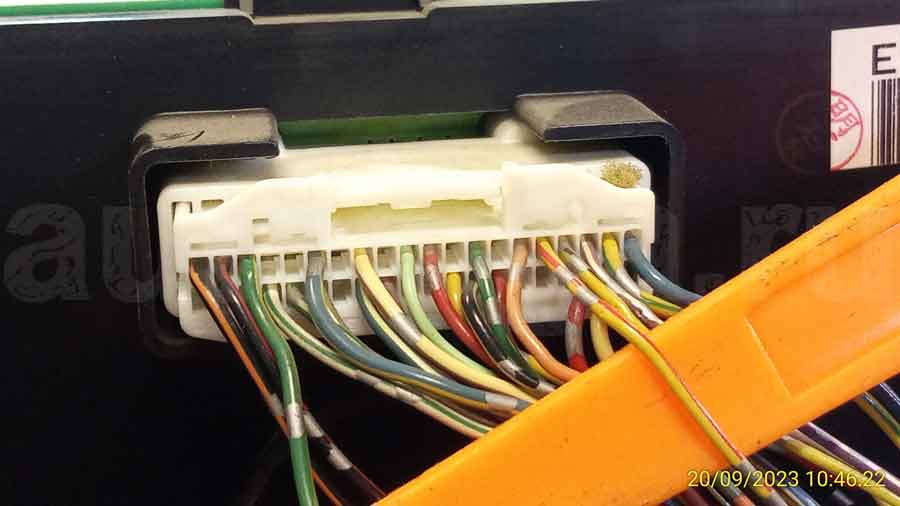

Зарядка (+) - генератор

3. Точки подключения автосигнализации на Nissan X-trail 2006

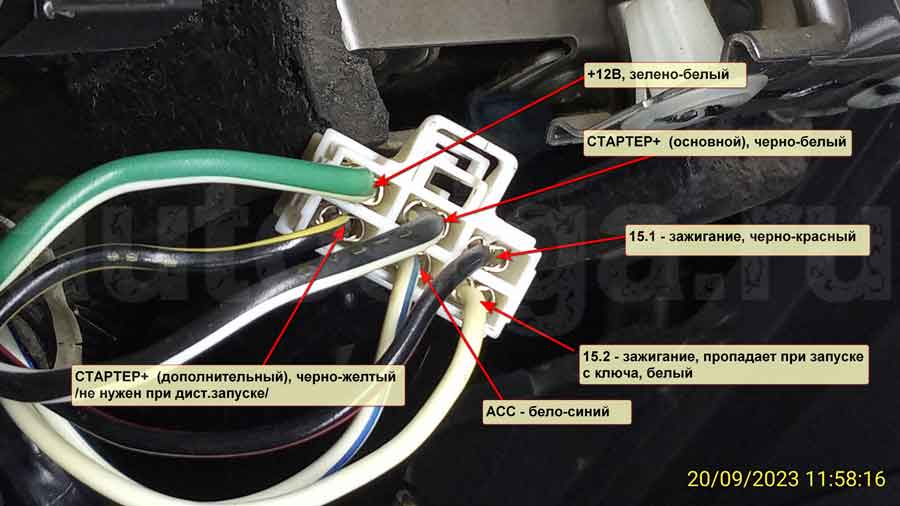

Замок зажигания:
+12 - зеленый/белый
АСС - белый/синий
зажигание - черный/красный
стартер - черный/белый

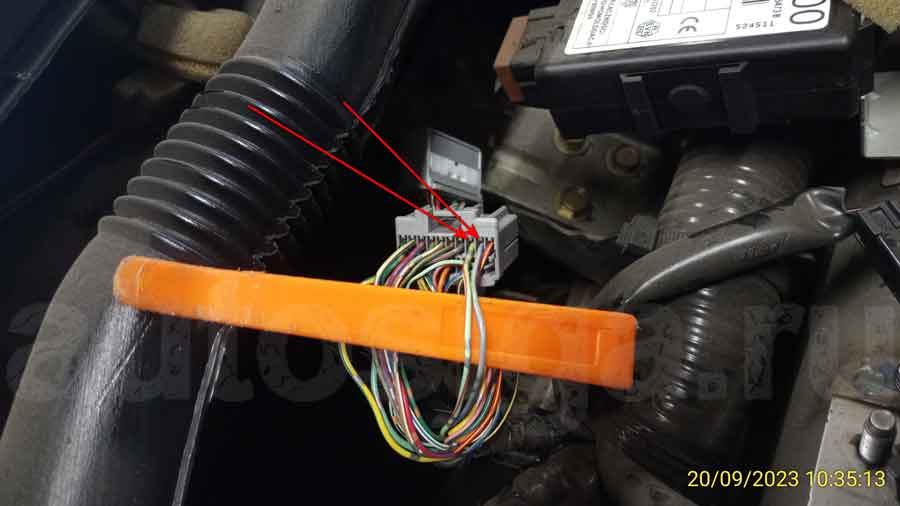

Центральный замок (-):
закрыть - серый, жгут из двери водителя
открыть - фиолетовый

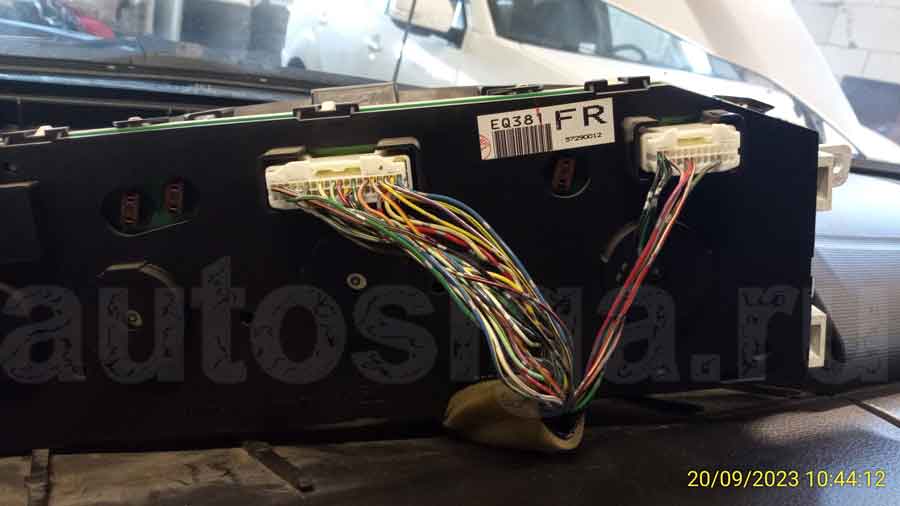

Приборная панель:

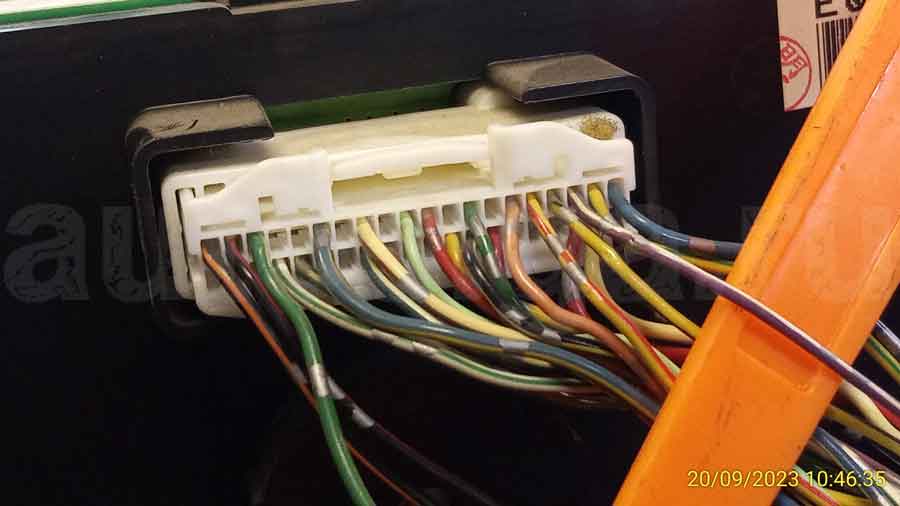

ручник - фиолетовый/белый
поворотник 1 - зеленый/черный (малый разъем)
поворотник 2 - зеленый/желтый (большой разъем)

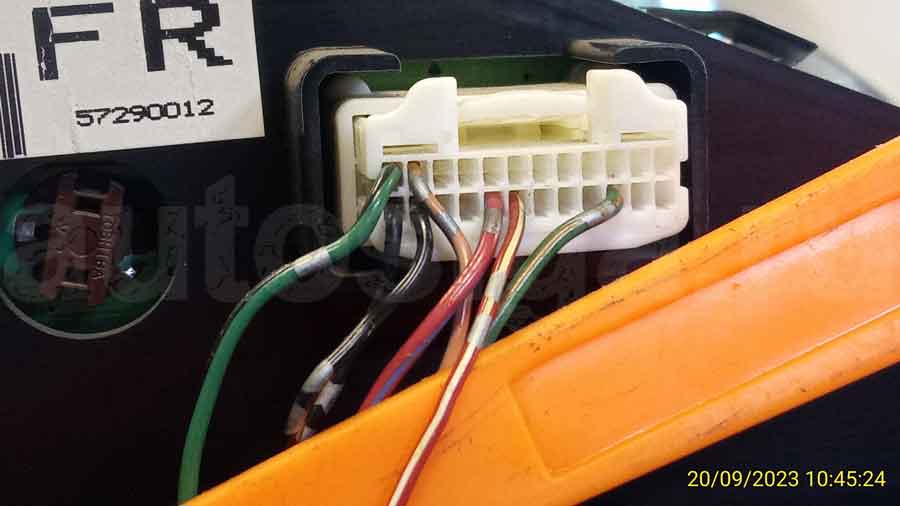

Концевики (-):
красный - порог водительской двери
красный/белый - в белом блоке под водительским бардачком

бензонасос - черный/желтый в пороге водительской двери

Обучение делал по форсункам.

4. Точки подключения автосигнализации на Nissan X-trail 2010

Жгут замка зажигания:
+12 - синий
Зажигание 1 - розовый
Зажигание 2 - желтый
Асс - коричневый
Стартер - красный

Бензонасос - красный в левом пороге

Ручник - серый, на щитке приборов

Блок BCM за бардачком пассажира:
дверь водителя - розовый
дверь пассажира - коричневый
задняя левая дверь - красный
задняя правая дверь - голубой
багажник - жёлтый
все концевики отрицательные
повороты - серый и коричневый
центральный замок (-) - голубой (закрыть) и коричневый (открыть)

5. Фотоотчёт по установке автосигнализации на Nissan X-Trail 2012

5.1. Порядок демонтажа элементов

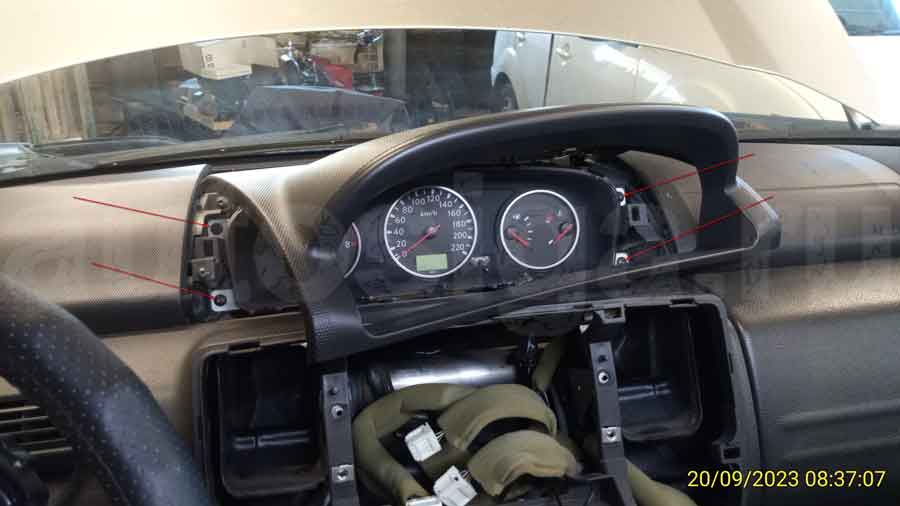

5.1.1. Щиток

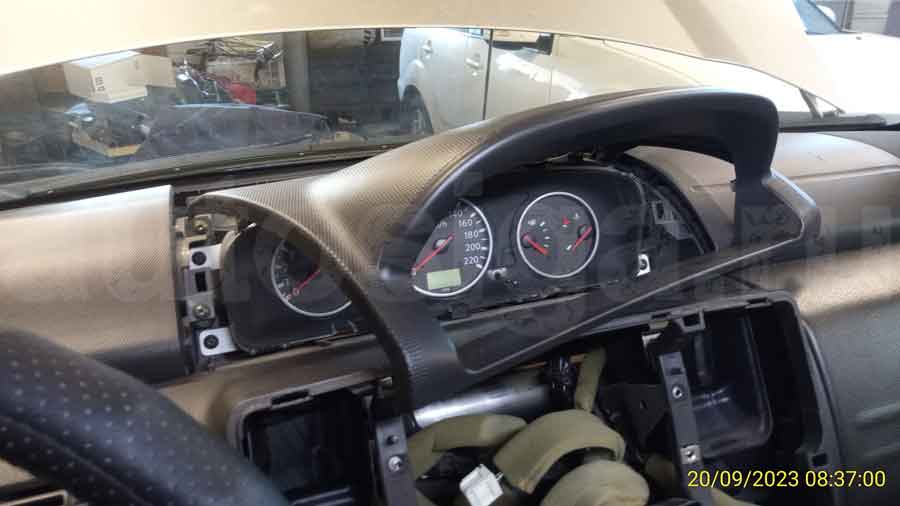

Для снятия щитка приборов нужно снять верхнюю половину кожуха руля. Аккуратно подцепить в линии разрыва и поднять вверх. Там только защелки. Вместе с кожухом снять окантовку приборки. Далее под приборкой 2 самореза и сзади 2 пистона (выдернуть с приборкой вместе, они легкие).

5.1.2. Магнитола

Руками подцепить снизу накладку на середине панели. Дернуть сначала низ, потом верх. Движениями вверх/вниз вынуть накладку. Отключить разъемы кнопки аварийки, модуля управления климатом. Можно отключать под напряжением, можно заводить машину. Проблем не выявлено.

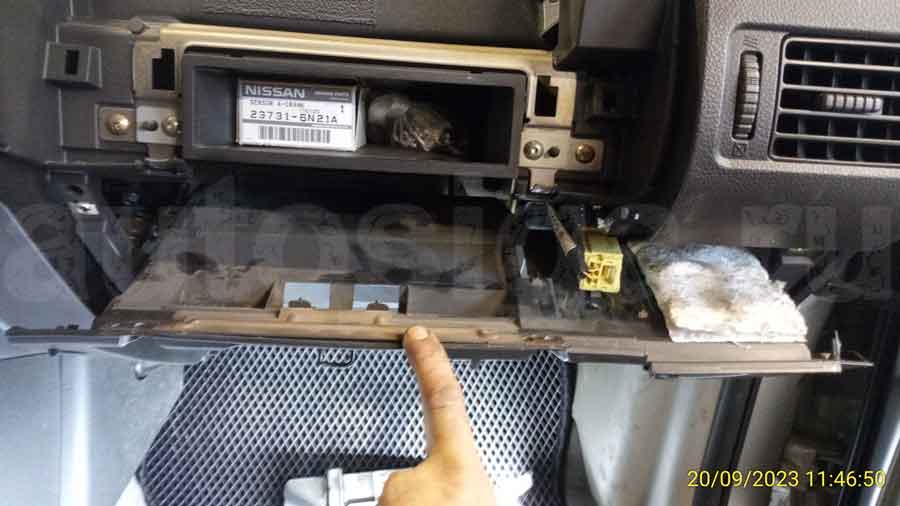

5.1.3. Бардачок

Снизу в районе петель выкрутить 2 самореза. Открыть крышку, выкрутить 2 самореза сверху по бокам. Вынуть из бардачка все лишнее и сверху в глубине найти еще 2 самореза – выкрутить. Резким движением выдернуть бардачок. Аккуратно потянуть к сиденью и отстегнуть лампу подсветки. Полностью извлечь бардачок.

5.1.4. Блок БСМ (кузовной)

Находится над бардачком на кронштейне. Черный большой блок. Можно снять, просто сдвинув его в сторону двигателя. Опустить вниз и работать с удовольствием.

Блок сигналки располагаем справа от магнитолы (там места вагон и маленькая тележка, в обе стороны провода можно раскинуть). Ну, и творчество никто не отменял. Места под панелью немеряно.

На щитке приборов:
Ручник

На блоке BCM
Концевики
Управление замками
Указатели поворотов

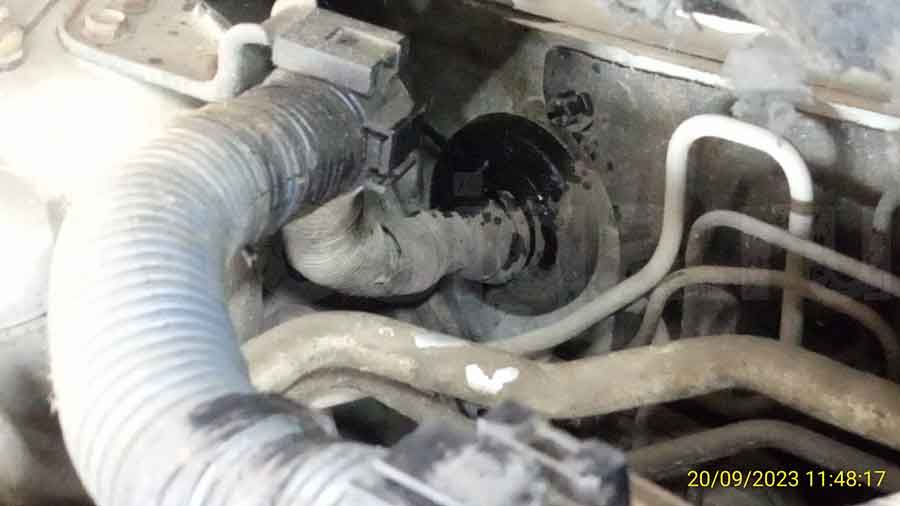

Под капот провод можно вывести через заглушку резиновую, левее педали сцепления (практически у левой стенки кузова). Заглушка вынимается и вставляется очень легко.

5.2. Подключения

Концевики на большой разъем блока ВСМ, коричневая вставка.
Розовый – концевик водителя.
Коричневый – концевик  пассажира.
Красный – концевик задней левой двери.
Зеленый – концевик задней правой двери.
Желтый – концевик багажника.
Все концевики отрицательные.

Концевика капота нет. Нужно ставить.

Установка автосигнализации на Nissan X-Trail 2012

Управление замками можно подключить двумя путями (по силе и по логике).

Логика
На коричневом разъеме блока ВСМ черный провод. Замкнуть на массу – отпереть, разорвать – запереть. Особая схема подключения к сигналке

Установка автосигнализации на Nissan X-Trail 2012

Второй вариант – подключать по силе на разрыв

Сила
На черном разъеме ВСМ
Черный – масса постоянная
Желтый - +12 постоянный, через предохранитель. Можно подключить сигналку туда.
Фиолетовый – отпирание +12
Зеленый – отпирание +12

Подключать строго по схеме.

Установка автосигнализации на Nissan X-Trail 2012

Установка автосигнализации на Nissan X-Trail 2012

ВНИМАНИЕ! При силовом подключении импульс не более 0.8 сек.
Для проверки необходимо подключить ВСЕ разъемы в блок ВСМ.

Подключение ручника производится на разъеме щитка приборов – серый провод, отрицательный.

Аварийная сигнализация (указатели поворотов).
Имеется возможность подключения в двух вариантах – логика и сила.

Логика – подать «-» на желтый провод зеленой вставки большого разъема. Замкнуть – мигают, разомкнуть – не мигают.

Установка автосигнализации на Nissan X-Trail 2012

Либо силовое управления на коричневом разъеме. Подавать следует «+».

Установка автосигнализации на Nissan X-Trail 2012

Багажник подключать лучше по силе. Подключение по логике не дает возможности открывать багажник в режиме охраны.

Установка автосигнализации на Nissan X-Trail 2012

Силовой провод находится на коричневом разъеме (розовый).

Подключать строго по схеме через реле с разрывом.

Установка автосигнализации на Nissan X-Trail 2012

6. Фото точек подключения сигнализации Pandora DX-50 на Nissan X-Trail 2012 года с обычным ключом, АКПП

Установка автосигнализации на Nissan X-Trail 2012

На блоке электропакета за бардачком подключаемся к can и управлению аварийкой, а также берём информацию о зажигании.

Nissan X-Trail 2012 - подключение к can, поворотам

CAN-H – синий (22 pin)
CAN-L – розовый (21 pin)
Статус IGN – белый (3 pin)
Кнопка аварийки – желтый (33 pin)

Здесь же можно взять питание для автосигнализации.

Nissan X-Trail 2012 - подключение к плюсу и минусу

+12В – жёлтый
Масса – черный

Подключение к замку:
+12V - синий
IGN1 - розовый
АСС – жёлтый
Start - красный

Для того чтобы срабатывал стартер при запуске от сигнализации, необходимо поставить дополнительное реле в монтажный блок под капотом.

Nissan X-Trail 2012 - монтажный блок под капотом

Nissan X-Trail 2012 - монтажный блок под капотом

Nissan X-Trail 2012 - установка дополнительного реле

Сигнализация Pandora DX-50 позволяет обойти штатный иммобилайзер Nissan X-Trail без дополнительного ключа или чипа. Для реализации бесключевого обхода иммобилайзера в настройках "Автозапуск сигнализации - Обходчик штатного иммобилайзера" разрешите пункт "Обходчик штатного иммобилайзера по CAN" и "Работа обходчика на все время автозапуска".

Для программирования обхода иммо необходимо войти на 21 уровень, завести машину, подождать 5 секунд, и нажать кнопку валет для подтверждения.

Не забудьте прописать обороты холостого хода в память Pandora, согласно инструкции.

7. Точки подключения сигнализации на Nissan X-Trail 2014 при обходе иммобилайзера по can и аналоговым способом

BCM Nissan X-Trail 2014

На блоке BCM все разъёмы подписаны.

DST-GREY (серый)
10 – центральный замок закрыть (-)
11 – аварийка (-)
25 – АСС (-) для подключения по can с бесключевым обходом
27 – IGN1 (-) для подключения по can с бесключевым обходом
28 – IGN2 (-) для подключения по can с бесключевым обходом
40 – центральный замок открыть (-)

DS2-BLACK (чёрный)
21 – имитация нажатия кнопки старт-стоп (-), понадобится при реализации автоматического и дистанционного запуска с простым обходчиком (аналоговым способом)

DP-BROWN (коричневый)
5 – центральный замок закрытие, силовой в разрыв "+"
10, 11 – GND
12 – центральный замок открытие, силовой в разрыв "+"
16 – постоянный "+", если не используем силовых подключений

BP-GREY (серый)
13 – поворот левый задний силовой (+)
14 – контроль педали тормоза
16 – поворот правый задний силовой (+)

ES-BLACK (чёрный)
5 – имитация нажатия педали тормоза (контроля здесь нет) (+), понадобится при реализации автозапуска с простым обходчиком
15 – поворот левый передний силовой (+)
16 – поворот правый передний силовой (+)
19 – стартер (-) для подключения по can с бесключевым обходом

DC-GREEN (зелёный)
4 – водительская дверь, имитация открытия двери после автозапуска, подать "-"
8 – передняя левая дверь
9 – задняя левая дверь
10 – багажник (контроль)
11 – задняя правая дверь
20 – CAN-H
40 – CAN-L

WHITE (белый на блоке предохранителей)
14 – контроль зажигания

7.1. Некоторые нюансы при подключении сигнализации на Nissan X-Trail

При подключении силовых цепей "+12" можно взять с обратной стороны блока предохранителей (толстый зелёный).

При подключении световых сигналов по can повороты работают поочерёдно. Кому это не нравится можно подключиться к аварийке.

При подключении центрального замка по can после автоматического и дистанционных запусков не открывается замок. Из-за этого удобнее подключиться к слаботочным проводам "-".

По can капот контролируется.

Провод бензонасоса можно найти в правом пороге.

8. Фотоотчёт по подключению автосигнализации с автозапуском на Nissan X-Trail 2015 года с системой PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

Устанавливал автосигнализацию Pandora 3910. Из can автомобиля берём информацию о концевиках дверей, капоте, багажнике, паркинге, педали тормоза, зажигании. По can управляем центральным замком и аварийкой. Активируем режим Slave.

8.1. Разборка салона

Начинаем разбирать салон автомобиля.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Снять пластиковую накладку под рулевой колонкой.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Для этого необходимо сначала отвернуть два болта крепления ручки отпирания капота и снять её.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Снять накладку с левой стороны передней панели (крепление на защёлках).

Установка автосигнализации на Nissan X-Trail 2015 PTS

Затем снять пластиковую накладку под рулевой колонкой (на защёлках).

Установка автосигнализации на Nissan X-Trail 2015 PTS

Готово. Пластиковая накладка под рулевой колонкой снята.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Далее добираемся до приборной панели. Для этого снять пылезащитный кожух рулевой колонки (крепление на защёлках).

Установка автосигнализации на Nissan X-Trail 2015 PTS

Снять левую декоративную накладку воздуховода (крепление на защёлках).

Установка автосигнализации на Nissan X-Trail 2015 PTS

Снять блок управления климат-контролем (крепление на защёлках).

Установка автосигнализации на Nissan X-Trail 2015 PTS

Снять правую декоративную накладку панели.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Снять декоративную накладку панели приборов, отвернуть два самореза крепления и вынуть панель, отсоединив разъёмы.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

8.2. Подключение цепей

Подключаемся к can шине авто. Это можно сделать на разъёме OBD.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

Can-Low - розовый, пин 14.
Can-High - синий, пин 6.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Подключение к шине CAN возможно осуществить на зелёном 40-контактном разъеме BS-GREEN блока BCM.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Цвета те же: синий (pin 20 на зелёном разъёме BCM) и розовый (pin 40 на зелёном разъёме BCM)

Установка автосигнализации на Nissan X-Trail 2015 PTS

Для реализации функции автозапуск требуется разрешить в программировании режим работы с кнопкой START\STOP. Выполнить подключение к кнопке START\STOP и педали тормоза.

Подключение к проводу запуска/остановки возможно как на самой кнопке, так и в блоке BCM. И там и там он жёлтый. Управление отрицательным импульсом.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

Для имитации нажатия педали тормоза подключаемся к салатовому проводу (pin 5) на чёрном разъёме ES-BLACK на BCM

Установка автосигнализации на Nissan X-Trail 2015 PTS

После окончания автозапуска необходимо подать отрицательный импульс на концевик двери водителя - осуществить имитацию открытия двери. Это необходимо для имитации выноса чип-ключа из салона автомобиля, блокировки рулевого колеса, выключения автомагнитолы и уменьшения энергопотребления по окончании работы двигателя в автоматических режимах. Для этого надо подключиться к голубому (иногда синий) проводу (pin 17) зелёного 40-контактного разъёма BS-GREEN блока BCM.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

Питание подключаем на зелёном проводе салонного блока предохранителей с тыльной стороны.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

8.3. Работаем под капотом

Под капот протягиваем провода через штатный уплотнитель.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Для удобной работы под капотом снимаем воздуховод. Держится на 3-х клипсах.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

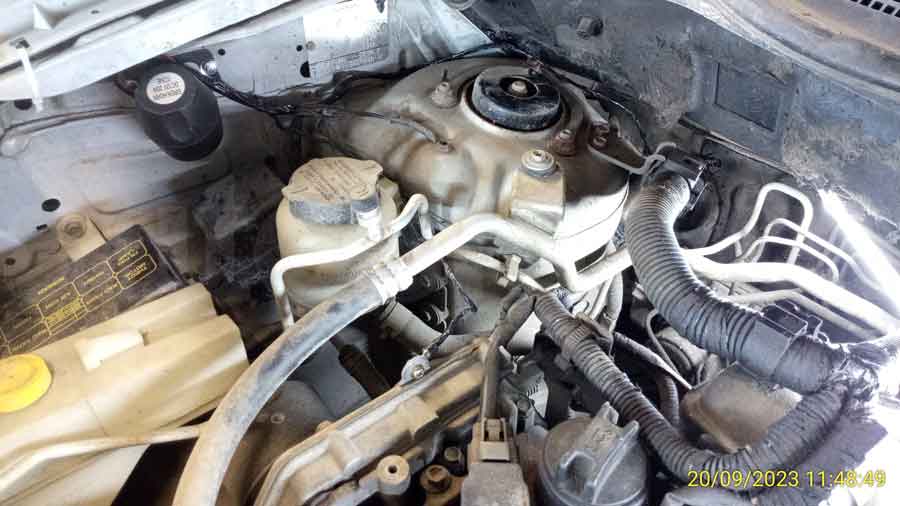

Устанавливаем сирену, датчик температуры...

Установка автосигнализации на Nissan X-Trail 2015 PTS

Установка автосигнализации на Nissan X-Trail 2015 PTS

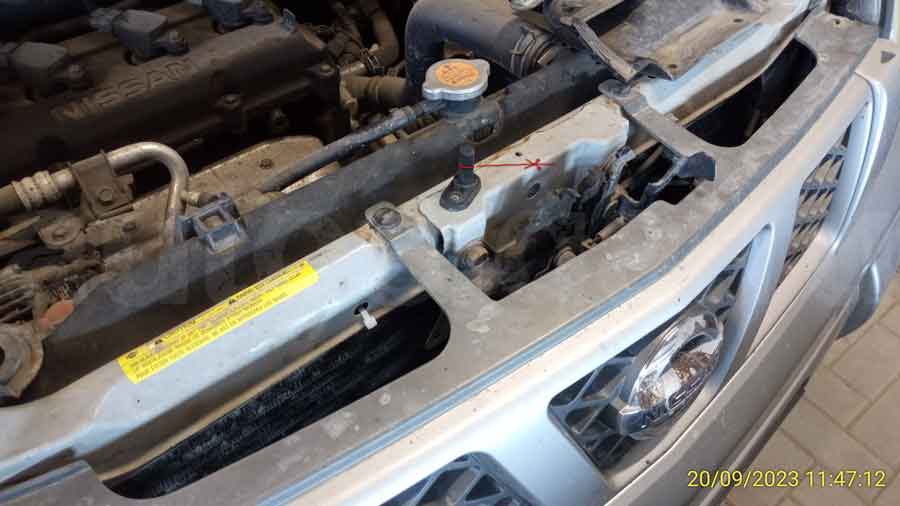

... и концевик капота.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Провод от установленного концевика капота подключаем в пустой пин (крайний) коричневого разъёма на монтажном блоке под капотом. В этом случае опрос концевика капота происходит по can.

Установка автосигнализации на Nissan X-Trail 2015 PTS

8.4. Блокировка двигателя и обход штатного иммобилайзера

Хоть Pandora 3910 и позволяет произвести блокировку по can, рекомендуется выполнить и аналоговую блокировку. В качестве блокируемой цепи можно взять провод бензонасоса - белый в кик-панели водителя.

Установка автосигнализации на Nissan X-Trail 2015 PTS

Для обхода штатного иммобилайзера использовал Starline BP-03.
